使用摇表测绝缘的正确方法
超详细摇表使用方法
超详细摇表使用方法
使用摇表（绝缘电阻表）的详细步骤如下：
1. 校表：测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处；再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
2. 被测设备与线路断开：对于大电容设备还要进行放电。
3. 选用电压等级符合的摇表。
4. 测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽
层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后
读数，并且要边摇边读数，不能停下来读数。
5. 拆线放电：读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
6. 记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。
在使用摇表时请注意安全，切勿在潮湿的环境中使用。
如果不确定如何正确使用摇表或对设备的安全性存在疑问，请务必咨询专业人员或安全监管机构。
2500v摇表的使用方法
2500v摇表的使用方法
一、准备工作。
1.1 了解摇表的基本情况。
在使用 2500v 摇表之前，咱得先搞清楚这玩意儿是干啥的。
它就是专门用来测量电气设备绝缘电阻的工具，可别小瞧它，作用大着呢！
1.2 检查摇表的状态。
看看摇表外观有没有损坏，指针能不能灵活转动。
就像上战场前得检查武器好不好使一样，这一步可不能马虎。
二、正确操作。
2.1 接线。
把摇表的“L”端接到被测设备的导体上，“E”端接到设备的外壳或者地线上。
这接线可得接牢固了，不然测出来的数据可就不准啦。
2.2 摇动手柄。
匀速地摇动手柄，速度大概是每分钟 120 转左右。
这时候你就感觉自己像是在给设备“把脉”，得稳稳当当的。
2.3 读取数据。
等指针稳定下来，就可以读取绝缘电阻的值了。
读数的时候眼睛可得睁大了，别读错喽。
三、注意事项。
3.1 安全第一。
这 2500v 可不是闹着玩的，操作的时候一定要戴好绝缘手套，防止触电。
千万别拿自己的生命安全开玩笑，小心驶得万年船嘛。
3.2 测量环境。
要在干燥、清洁的环境中测量，不然会影响测量结果。
就好比跑步得在平坦的路上跑，才能跑出好成绩。
3.3 测量后放电。
测量完了，别忘了给被测设备放电，把积累的电荷放掉，不然可能会电到人。
这就像打完仗要清理战场一样，不能留隐患。
使用 2500v 摇表可得认真仔细，按照步骤来，不能瞎搞。
只有这样，才能准确测量出设备的绝缘电阻，保障设备的安全运行。
摇表的正确使用方法
摇表的正确使用方法
正确使用摇表的方法是：1．摇表应按电气设备的电压等级使用，不要使测量范围过多地超出被测绝缘电阻的数值，以保证读数的精确。
一般被测量设备的额定电压在500V以下，要用额定电压500~1000V的兆欧表；在500V以上，则要用1000~ 2500V的兆欧表。
应特殊留意的是，不要用输出电压太高的摇表测低压电气设备，否则就有把设备绝缘击穿的危急。
2．摇表接线用引线，要用绝缘良好的、易于识别的单根导线，不要用双股绝缘线，以保证接线、测量的精确。
3．-般摇表上有三个接线柱，“线”接线柱(L)在测量时，与被测物和大地绝缘的导体部分相接；“地”接线柱(E)在测量时，与被测物的外壳或其他导体部分相接；“爱护”(G)或者“屏”接线柱，只在被测物表面漏电很严峻的状况下使用。
例如测电缆的缆芯对缆壳的电阻值时，将电缆、缆壳、芯之间的内层绝缘物接爱护环，以消退因表面漏电而引起的误差。
4．测量前摇表应做一次开路和短路的试验，即在接被测物前，摇动发电机手柄到额定转速，指针应指到∞。
然后“线路”、“接地”两接线柱L、E短接，摇动手柄，指针应指到零。
5．使用摇表时，应留意远离大电流的导体和有外磁场的场合，同时要放平。
摇动手柄时，勿使表身摇动，以免影响读数。
6．摇动手柄，应将速度保持在规定的范围（一般规定为120r/min，可以在±20%范围内变动），切忌忽快忽慢。
手柄应始终摇到表针稳定。
7．假如被测设备短路，表针指到零时，应马上停止摇动手柄，以免摇表过热烧坏。
对
大电容设备（如电容器、电缆）测试完毕，必需先将被测物对地短路放电，然后再停止摇动手柄，以防被测物放电，打坏兆欧表。

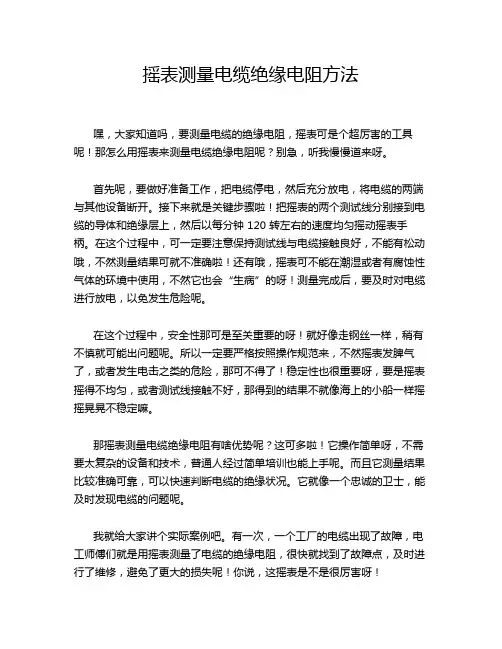

摇表测量电缆绝缘电阻方法
摇表测量电缆绝缘电阻方法
嘿，大家知道吗，要测量电缆的绝缘电阻，摇表可是个超厉害的工具呢！那怎么用摇表来测量电缆绝缘电阻呢？别急，听我慢慢道来呀。
首先呢，要做好准备工作，把电缆停电，然后充分放电，将电缆的两端与其他设备断开。
接下来就是关键步骤啦！把摇表的两个测试线分别接到电缆的导体和绝缘层上，然后以每分钟 120 转左右的速度均匀摇动摇表手柄。
在这个过程中，可一定要注意保持测试线与电缆接触良好，不能有松动哦，不然测量结果可就不准确啦！还有哦，摇表可不能在潮湿或者有腐蚀性气体的环境中使用，不然它也会“生病”的呀！测量完成后，要及时对电缆进行放电，以免发生危险呢。
在这个过程中，安全性那可是至关重要的呀！就好像走钢丝一样，稍有不慎就可能出问题呢。
所以一定要严格按照操作规范来，不然摇表发脾气了，或者发生电击之类的危险，那可不得了！稳定性也很重要呀，要是摇表摇得不均匀，或者测试线接触不好，那得到的结果不就像海上的小船一样摇摇晃晃不稳定嘛。
那摇表测量电缆绝缘电阻有啥优势呢？这可多啦！它操作简单呀，不需要太复杂的设备和技术，普通人经过简单培训也能上手呢。
而且它测量结果比较准确可靠，可以快速判断电缆的绝缘状况。
它就像一个忠诚的卫士，能及时发现电缆的问题呢。
我就给大家讲个实际案例吧。
有一次，一个工厂的电缆出现了故障，电工师傅们就是用摇表测量了电缆的绝缘电阻，很快就找到了故障点，及时进行了维修，避免了更大的损失呢！你说，这摇表是不是很厉害呀！
所以呀，摇表测量电缆绝缘电阻真的是个很棒的方法呀！它简单、可靠、实用，能为我们的电缆安全保驾护航呢！。
绝缘摇表的使用方法和步骤
绝缘摇表的使用方法和步骤绝缘摇表是一种用于测试电气设备绝缘性能的仪器，被广泛应用于电力、电子、通信等领域。
它能够通过施加高压电源，并测量电流流过绝缘材料的能力来评估设备的绝缘性能。
下面将介绍绝缘摇表的使用方法和步骤。
一、准备工作1. 确保绝缘摇表和被测设备处于断电状态，避免发生意外事故。
2. 检查绝缘摇表的工作电压范围和被测设备的额定电压是否匹配，以免损坏设备。
3. 准备好测试导线和夹子，并确保其良好接触，以保证测试的准确性。
二、连接电路1. 将绝缘摇表的测试导线分别连接到高压输出端和地线端。
2. 将高压输出端的导线夹具连接到被测设备的绝缘材料上，确保夹具与绝缘材料良好接触。
3. 将地线端的导线夹具连接到设备的接地端，确保接地良好。
三、设置参数1. 打开绝缘摇表的电源开关，并将测试电压调整到预设值，一般在设备的额定电压的1.5倍左右。
2. 设置测试时间，一般建议在1分钟以上，以保证测试的准确性。
3. 根据需要，设置测试的终止条件，例如设置电流阈值、时间阈值等。
4. 确认参数设置无误后，可以开始进行测试。
四、进行测试1. 按下绝缘摇表上的测试按钮，开始施加高压电源，并开始计时。
2. 观察绝缘材料上是否有放电现象，如果有放电现象，应及时停止测试，并记录测试结果。
3. 当测试时间达到设定值或者满足终止条件时，绝缘摇表会自动停止施加高压电源并记录测试结果。
4. 关闭绝缘摇表的电源开关，结束测试。
五、结果分析1. 根据测试结果，判断被测设备的绝缘性能是否合格。
一般来说，绝缘电阻越大，绝缘性能越好。
2. 如果测试结果不合格，应及时对设备进行绝缘材料的维修或更换，并重新进行测试，直到达到要求为止。
六、注意事项1. 在进行绝缘摇表测试时，需要严格按照操作规程操作，以免发生安全事故。
2. 在测试过程中，应注意观察绝缘材料是否有放电现象，一旦发生放电现象，应立即停止测试，并记录测试结果。
3. 在测试完成后，及时断开电路，并关闭绝缘摇表的电源开关，以免损坏设备。
绝缘摇表的使用方法和步骤
绝缘摇表的使用方法和步骤绝缘摇表是一种用于测试绝缘材料耐电压能力的仪器。
它能够测量绝缘材料在高电压下是否会发生电击或击穿现象，以此评估绝缘材料的质量和可靠性。
在使用绝缘摇表时，需要按照以下步骤进行操作：1. 准备工作在进行绝缘摇表测试之前，首先需要准备好测试样品和测试设备。
测试样品可以是绝缘材料的样品，如绝缘胶带、绝缘纸等。
测试设备包括绝缘摇表本身以及相应的电源和电压调节器。
2. 连接电源将绝缘摇表的电源线插入电源插座，并确保电源开关处于关闭状态。
然后，将电源线的另一端插入绝缘摇表的电源接口。
3. 连接测试样品将待测的绝缘材料样品连接到绝缘摇表的测试接口上。
通常，绝缘摇表的测试接口是一个金属夹子或插头，可以将测试样品固定在上面。
在连接测试样品之前，需要确保测试样品的表面是干净和干燥的，以免影响测试结果。
4. 设置电压通过电压调节器，设置所需的测试电压。
绝缘摇表通常具有可调节的电压范围，可以根据需要设置不同的电压值。
在设置电压时，需要根据待测样品的耐压能力和所需测试的标准来确定合适的电压值。
5. 开始测试当一切准备就绪后，可以开始进行绝缘摇表测试了。
首先，将电源开关打开，使绝缘摇表通电。
然后，慢慢调节电压调节器，逐渐增加测试电压，直到达到设定的电压值。
在测试过程中，可以通过观察绝缘材料样品表面是否有电弧放电或击穿现象来判断其耐压能力。
6. 记录测试结果在测试过程中，需要记录下测试样品的耐压能力。
可以记录测试时的电压值、测试时间以及观察到的电弧放电或击穿现象。
这些记录可以用于后续的数据分析和评估。
7. 结束测试当完成所有测试后，将电压调节器调回零电压位置。
然后，将电源开关关闭，并拔出电源线。
最后，将测试样品从绝缘摇表的测试接口上取下，并进行下一轮测试或其他处理。
绝缘摇表作为一种常用的绝缘测试仪器，广泛应用于电力、电子、通信、航空航天等领域。
通过使用绝缘摇表，可以对绝缘材料的耐压能力进行定量评估，从而保证电气设备的安全可靠性。
如何用2500V摇表测量35KV线路绝缘子绝缘
如何用 2500V摇表测量35KV线路绝缘子绝缘用 2500V摇表测量35KV线路绝缘子绝缘方法：他是测量每片绝缘子的绝缘电阻。
概述:◆智能绝缘子检测仪是电力系统的检测仪器，主要用于高压输电线路绝缘子和变电站绝缘子的在线检测。
在高压输电网中，绝缘子电阻值的大小，直接影响着高压输电网的安全稳定运行，绝缘子一旦出现零值或脏污，就必须进行清洗或更换，否则将会影响输电网的运行，严重的会造成闪络跳闸事故给国民经济造成重大损失。
然而由于绝缘子安装位置的特殊性和检测环境的苛刻性，决定了在线带电检测的难度，因此虽然国内外科研人员作了多方面的不懈努力，但是就目前而然，仍然没有准确可靠的在线带电定量检测的办法，目前常用的检测方法有以下几种：◆火花叉法：是目前最常用的检测方法，该方法是根据火花叉与绝缘子接触是否产生放电来判断绝缘子好坏。
◆小球放电法：是目前较常用的检测方法。
该方法是通过测量绝缘子两端的小球产生放电时的距离来分析绝缘子的电压分布，从而判断被测绝缘子是否正常。
这种方法要频繁调整小球距离，误判率较大。
红外热像仪法：是目前比较先进的检测方法。
它是利用绝缘子表面的热效应原理进行在线检测的。
这种方法对涂有半导体釉的防污绝缘子非常有效。
因为此类绝缘子在线带电运行时，正常绝缘子的表面电流较大，温升较高，而劣质绝缘子的表面温度比正常绝缘子低好几度，用红外热像仪易于识别。
但对于玻璃绝缘子或普通釉的瓷绝缘子，其正常表面温度比劣质绝缘子表面温度仅相差1℃左右，在复杂的气候条件和现场环境下，测量及其困难，精度难以保证。
◆绝缘电阻法也是较先进的检测方法：它是通过电流传感器测得流经绝缘子两端的泄露电流后，再以无线通讯的方式将测量结果传输到信息处理中心进行信息集中处理，从而实现对绝缘子的遥测。
摇测绝缘的操作方法及合格标准
摇测绝缘的操作方法及合格标准嘿，朋友们！今天咱就来讲讲摇测绝缘这档子事儿。
你可别小瞧它，这就好比是给电器设备做个体检呢！先来说说这操作方法。
就像是给小朋友量身高，得有个正确的姿势才行。
咱得先把被测设备跟电源断开，这就好比是让它先休息一下，别再蹦跶啦。
然后呢，选好合适的摇表，这可不能马虎，就像你得挑双合脚的鞋子一样。
把摇表的两个表笔分别接到被测设备的导体上，嘿，这就开始摇起来啦！摇的时候可得匀速，别一会儿快一会儿慢的，就跟跑步似的，得保持节奏。
那怎么知道摇得合不合格呢？这就说到合格标准啦。
这就好比考试得有个及格线一样。
一般来说呀，不同的设备有不同的要求。
比如说电机吧，如果是低压电机，那绝缘电阻可不能低于 0.5 兆欧，这就像是考试得 60 分以上才算及格呀。
要是高压电机，要求就更高啦。
你想想，要是绝缘不合格，那不就像人身体不健康一样嘛，容易出毛病呀！说不定哪天就“生病”罢工啦。
所以说，这摇测绝缘可太重要啦，就像给设备打预防针似的。
咱再拿电线来举个例子，要是电线的绝缘不好，那不得漏电呀！那多危险呐，就跟走在路上有个大坑等着你似的。
所以得保证绝缘良好，让电流乖乖地在里面跑，别乱跑出来吓人。
还有啊，这摇测绝缘可不能随便糊弄，得认真对待。
就像你对待自己最喜欢的东西一样，小心翼翼的。
要是马马虎虎的，那可不行，到时候出了问题，你后悔都来不及呢！总之呢，摇测绝缘这事儿啊，咱得重视起来。
按照正确的方法去操作，严格对照合格标准。
这样才能保证我们的设备健康运行，为我们好好服务呀！可别不当回事儿哟，不然到时候出了岔子，有你头疼的呢！大家都记住了吗？嘿嘿！。
摇表测量电器线路的绝缘
如何使用摇表测量电器线路的绝缘
一、准备工作
1、穿好工作服，戴工作帽，按规定着装
2、使用工具及材料
摇表1000伏、500伏各一块
二、作业程序
1、切断电源，拔掉半导体原件等电子装置的插销，断开充电插销接线柱。
2、断开24伏电源，将全部跳扣接通，各熔断器处于完好状态，断开接地开关DK，及照明开关ZMK。
3、测量主电路用1000伏表，测量控制等低压回路用500伏表，将摇表放平，在使用前，摇表不接任何导线，先转动一下摇表手柄试验一下指针在∞处，在将火线和地线两接线短路，看指针是否指在0处，如不能满足上述要求，最好不要用。
4、将摇表的火线“L”接线柱接在被测物的线圈或导线上，将接地的接线住接到被测物的外皮或地线上。
5、按顺时针匀速摇动手柄，当转速增至120转/分左右，表针指示的读数即是该电路的绝缘电阻数值。
三、质量要求
1、主回路对地绝缘不小于0.5兆欧。
2、控制回路对地绝缘不小于0.25兆欧。
3、恢复个部分状态。
四、安全
1、测量准备工作有丢项，评委视情节酌情减分。
2、损坏半导体器件或自动停车装置，无线列调，评委视情节酌情减分。
3、若电路绝缘达不到上述要求时，应分段查找测量。
绝缘摇表使用方法
绝缘摇表使用方法一、前言绝缘摇表是一种常用的电气测试仪器，主要用于检测电气设备的绝缘性能。
在实际工作中，正确使用绝缘摇表可以提高工作效率和测试准确度，同时也可以保证工作安全。
本文将详细介绍绝缘摇表的使用方法。
二、绝缘摇表的基本原理1. 绝缘摇表是一种基于电容原理的测试仪器。
其工作原理是利用高压直流电源对被测试设备施加高压电场，同时通过内部测量电路测量被测试设备上下两个极板之间的电容值。
2. 绝缘摇表的测量精度受多种因素影响，包括被测试设备的体积、形状、材料等因素，以及环境温度、湿度等因素。
因此，在进行具体测量前需要进行校准。
三、绝缘摇表的使用方法1. 准备工作在使用绝缘摇表前，需要进行以下准备工作：（1）检查仪器是否完好无损，并确认其内部电路是否正常；（2）检查高压直流电源是否正常，并确认其输出电压范围；（3）准备被测试设备，并确认其已经断电并接地。
2. 连接电路将高压直流电源的正负极分别与绝缘摇表的高压输出口和地线连接，然后将绝缘摇表的探头分别连接被测试设备上下两个极板。
3. 施加高压打开高压直流电源，调节输出电压为预定值。
在施加高压前应该先检查一下被测试设备是否已经完全断电并接地，并且应该保持一定的安全距离以避免发生意外事故。
4. 测量数据当施加高压后，绝缘摇表会自动测量被测试设备上下两个极板之间的电容值，并显示在仪器屏幕上。
此时需要注意读数精度和读数单位。
5. 记录数据在完成测量后，应该及时记录测量数据，并根据实际情况进行分析和处理。
如果需要多次测试同一设备，则需要在每次测试前进行校准。
四、注意事项1. 在使用绝缘摇表时，必须严格遵守操作规程，并保持仪器和被测试设备处于安全状态。
2. 在施加高压前应该先检查一下被测试设备是否已经完全断电并接地，并且应该保持一定的安全距离以避免发生意外事故。
3. 在测量数据时，应该注意读数精度和读数单位，并及时记录测量数据。
4. 如果需要多次测试同一设备，则需要在每次测试前进行校准。
摇表测绝缘的正确方法
摇表测绝缘的正确方法
摇表是一种常用的绝缘电阻测试工具,用于测量各种绝缘材料的物理和绝缘电阻。
正确的摇表测绝缘方法可以确保测试结果的准确性和可靠性。
以下是摇表测绝缘的正确方法:
1. 准备工作:在进行绝缘电阻测试前,需要先检查摇表的使用方法和注意事项,确保摇表处于正常工作状态。
同时,需要准备所需的绝缘材料,例如电线、电缆、绝缘层等。
2. 选择合适的绝缘材料:根据测试目的和摇表的规格,选择合适的绝缘材料。
需要注意的是,不同种类的绝缘材料在电阻值和测试方法上可能存在差异。
3. 固定绝缘材料:将绝缘材料固定在摇表中,可以使用绝缘夹子或绝缘固定夹等方式。
需要注意的是,绝缘材料不应移动或变形,以确保测试的准确性。
4. 施加电压:将摇表设置为合适的电压值,并按照摇表的使用说明进行施加电压的操作。
需要注意的是,施加电压时应该准确无误地按下摇表上的按钮,避免施加的电压过高或过低。
5. 读取结果:等待绝缘材料产生明显的电压波动后,读取摇表上显示的绝缘电阻值。
需要注意的是,在进行测试前应该先检查摇表上的电压计是否准确,并确保摇表的电压设置正确。
6. 分析结果:测试结束后,需要对测试结果进行分析和总结。
如果测试结果与预期不符,需要查找原因并采取相应的措施进行修正。
正确的摇表测绝缘方法可以确保测试结果的准确性和可靠性。
在使用摇表进行绝缘电阻测试时,应该认真遵循使用方法和注意事项,选择合适的绝缘材料,准确施加电压,并仔细观察测试结果,以便及时发现问题并进行修正。
摇表测绝缘电阻的方法
摇表测绝缘电阻的方法宝子们，今天来唠唠摇表测绝缘电阻这事儿。
摇表呢，也叫兆欧表，这可是个测绝缘电阻的神器。
咱先得把摇表拿出来，好好检查检查。
看看那表针是不是指在零位呀，如果不在零位，得轻轻转动一下调零的旋钮，让表针乖乖指向零位哦。
就像把调皮的小指针哄回它该在的地方。
接下来就是连接被测的东西啦。
这可不能马虎哦。
如果是测线路的绝缘电阻，就把摇表的“L”端，也就是线路端，接到线路上；“E”端，也就是接地端，接到地或者设备的外壳上。
要是测电缆的绝缘电阻呢，还有个小讲究，除了把“L”和“E”接好，还得把电缆芯线和外皮之间的绝缘层上接个“G”端，这个“G”端就像是个小保镖，能防止表面漏电影响测量结果呢。
好啦，连接好之后就开始摇啦。
摇的时候要匀速地摇动手柄，速度大概是每分钟120转左右。
这就像在给摇表做按摩，得有个合适的节奏。
一边摇一边看表针的指示。
表针会慢慢动起来，最后稳定在一个数值上，这个数值就是绝缘电阻值啦。
如果表针指到零位或者根本就不动，那可就有点糟糕啦，可能是被测的东西绝缘出了大问题，就像人生病了一样。
要是表针乱晃，那也不正常，可能是连接有问题或者摇表本身有点小故障。
测完之后呢，可别忘了把连接线都拆下来。
把摇表收拾好，就像把玩具放回盒子里一样。
宝子们，用摇表测绝缘电阻其实不难，只要细心一点，按照这些小步骤来，就能轻松搞定啦。
这就像是一场小小的探索之旅，在这个过程中，你能发现很多关于电气设备绝缘情况的小秘密哦。
要是在操作过程中遇到啥问题，也别慌，再好好检查检查连接呀，或者看看摇表是不是真的有故障。
希望宝子们都能学会这个小技能哟。
摇表测量绝缘
摇表测量绝缘公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]摇表测变压器、母线、开关、电缆绝缘电阻?用摇表测变压器、母线、开关、电缆绝缘电阻步骤1、由两人进行操作，戴绝缘手套2、选择适当量程（对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表）3、接线：G屏蔽线，L被测相，E接地4、校表：摇动摇表开路为∞，短接为零5、断开所接电源，验电（在什么地方验电就在什么地方测绝缘）6、测量时摇动摇表手柄的速度均匀１２０r／min；保持稳定转速１min后读数（以便躲开吸收电流的影响）测量A、B、C三相相间绝缘电阻，A、B、C相对地绝缘电阻变压器相间绝缘电阻均为零，对地6kv不小于100兆欧不小于300兆欧母线相间及对地绝缘电阻6kv不小于6兆欧，不小于兆欧电缆相间及对地绝缘电阻6kv不小于400兆欧，不小于200兆欧测绝缘后下柜内、前柜门内进行 ( 一般各厂都规定在后下柜门测绝缘，断开控制电源开关）7、测试完先拆线，后停止摇动摇表。
（以防止容性电气设备向摇表反充电导致摇表损坏）8、放电。
将测量时使用的地线从摇表上取下来与被测设备短接一下特别注意事项一.不能带电使用，测量前要验电，在什么地方验电就在什么地方测绝缘二.测量结束，对于大电容设备要放电??三.不是所有设备断电设备都能测，如变频器四.摇表线不能绞在一起，要分开五.摇测过程中，被测设备上不能有人工作六.禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量七.摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。
使用方法及注意事项如下：（１）首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
绝缘摇表使用方法及注意事项
绝缘摇表使用方法及注意事项
绝缘摇表是一种用于测量电缆或电气设备绝缘阻抗的仪器，是检测电缆绝缘状况的重要工具。
它是由电源装置、发送装置和接收装置三部分组成，能够检测电缆绝缘的耐压，从而判断电缆的绝缘状况是否良好。
使用绝缘摇表前，要先检查电源电压是否稳定，同时也要检查仪器自身的安全状态，安全可靠。
在使用绝缘摇表之前，还要检查电缆的接头处没有被积碳、污泥或者水分等现象，并且要把接头处的电缆收紧，以保证检测的准确性。
在使用绝缘摇表时，要严格按照说明书中的操作步骤进行，并且要确保接触良好，以保证测量结果的准确性。
在测量过程中，要注意保持仪器的稳定，以避免由于抖动而影响测量结果。
同时，在测量完成后，要及时将电缆的接头处的电缆放松，以免损坏电缆。
绝缘摇表是检测电缆绝缘状况的重要工具，在使用过程中，要注意仪器的安全，检查电缆的接头处没有被积碳等现象，把接头处的电缆收紧，严格按照说明书中的操作步骤，保持仪器的稳定，测量完成后及时放松接头处的电缆，以便测量准确、安全可靠。
绝缘摇表(兆欧表)使用规程
绝缘摇表（兆欧表）使用规程
1、本仪表用于测量各种电机、电缆、变压器、电讯元件、家用电器和其它电气设备的绝缘电阻。
根据被测设备选择相应电压等仪表
设备电压仪表电压等级
48V 250V
220V 500V
400V 1000V
1000V以上2500V---5000V
2、使用操作
1）进行测量时必须两人操作，一人作为监护；测试人需穿绝缘靴或站在绝缘垫上。
使用必须时仪表在水平位置且远离外磁场，被测物禁止无关人员接近。
使用前仪表应做开路及短路测试。
2）绝缘测定，将仪表“接地”极接地或被测物外壳连接，按按额定转速摇柄，带摇表指针趋近于∞时，将“线路”极触及被测物，即可读出绝缘值
3）测试结束后，先移开“线路”极，才能停止摇柄。
4）在进行电缆缆心对缆壳的绝缘测定时，被测两端分别连接在“线路”与“接地”两线柱外，再将电缆壳芯之间的内层绝缘物接保护环（屏蔽）接线柱（以消除因表面漏电而引起的测量误差）。
然后按额定转速转动摇柄，可测的电阻数值。
3、注意事项
1.连接接线柱与被测物之间的两根导线应选用合格导线，不能用绞线。
2.转动摇柄时由慢到快并保持120转/分稳速，发现指针指零时不允许继续摇动。
3.在雷电或附近带高压导体的设备时，禁用仪器测量，只有设备不带电又不可能受其它电源感应而带电时才能进行。
4.在进行测量前后对被测物一定要进行短路（对地）充放电。
5.应尽量避免剧烈、长期的震动。
6.仪表不用时放在固定的橱内，环境温差不宜太大，空气清洁、无腐蚀气体。
用摇表检测电机好坏的方法
用摇表检测电机好坏的方法
电机是电工日常工作中接触最多的电器元件，那么，在日常检修和安装过程中，怎样快速检测一台电机是否好坏呢？
第一步：用摇表摇测电机对地绝缘。
摇表
留意的是，对于380V电机，要使用500V摇表，如用1000V或者2500V 摇表摇测有可能击穿电机绝缘。
摇表放平，以每分钟120转的速度摇动摇表摇杆，摇测电机接线柱和电机外壳之间绝缘，不低于0.5兆欧。
当然绝缘值越高越好，实际工作中一般几十兆，几百兆甚至无穷大。
对地绝缘过低的话就要考虑对电机修理保养了。
对于绕线式电机，还要摇测定子和转子之间、转子和地之间的绝缘合格。
对于高压电机的摇测，一般用2500V摇表，绝缘值不应低于1MΩ/KV，比如10KV电机，对地绝缘值应不低于10兆欧。
其次步：用万用表测量三相阻值是否平衡。
假如不拆除电机连接片的话，星形连接电机，可测量每相和星点之间阻值，三相阻值要基本相等。
角形连接电机，可三相两两测量，阻值要基本相等。
假如测量电机三相阻值严峻不平衡，就有可能存在匝间短路。
第三步：还要检查电机的机械部件。
比如轴承的好坏，电机是否扫膛。
可在电机空载状况下，手动盘转，观看电机转动是否轻灵，有无异响。
假如以上检查均没有特别的话，就可以给电机上电试验了。
上电以后，观看电机运行是否平稳无振动。
测量电流是否正常。
摇表的用法摇表如何使用
摇表的用法摇表如何使用摇表是为了避免事故发生，用于测量各种电器设备的绝缘电阻的兆欧级电阻表，其使用方法有哪些呢?以下是由店铺整理关于摇表的用法的内容，希望大家喜欢!摇表的用法1、测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大(∞)，否则说明兆欧表有故障。
2、测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3、测量时必须正确接线。
兆欧表共有3个接线端(L、E、G)。
测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳;测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接;测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4、兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
5、摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
6、摇动兆欧表后，各接线柱之间不能短接，以免损坏。
7、摇动兆欧表后,时间不要久。
使用摇表的准备工作兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
使用前，首先要做好以下各种准备：(1)测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
(2)对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
(3)被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
(4)测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。
即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。
(5)兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
使用摇表的注意事项1、禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
摇表测定手持电工绝缘的方法
摇表测定手持电工绝缘的方法【摘要】摇表测定手持电工绝缘是一种重要的安全检测方法，能够有效保障电工的安全作业。
本文介绍了摇表测定手持电工绝缘的工作原理、步骤、操作注意事项、结果判定以及常见问题与解决方法。
通过使用摇表，可以及时发现手持电工的绝缘情况，有效防止电击事故的发生。
摇表测定手持电工绝缘的推广和应用前景广阔，有利于提升电工作业的安全水平，值得进一步推广和应用。
通过本文的学习，读者可以深入了解摇表测定手持电工绝缘的重要性和应用范围，从而更加有效地保障电工的工作安全。
【关键词】关键词：摇表测定、手持电工绝缘、重要性、应用范围、工作原理、步骤、操作注意事项、结果判定、常见问题、解决方法、效果、意义、推广、应用前景。
1. 引言1.1 摇表测定手持电工绝缘的重要性摇表测定手持电工绝缘的重要性在于保障人们的生命财产安全。
在电工作业中，手持电工绝缘是起到保护作用的必备措施，而摇表测定可以有效检测手持电工绝缘的性能是否合格。
如果手持电工绝缘不合格或老化破损，很容易导致电击事故的发生，给工作人员和周围的人们带来潜在的安全隐患。
摇表测定手持电工绝缘的重要性就体现在了确保电气设备、电线电缆等工作用品的绝缘性能稳定可靠，从而最大限度地减少电击事故的发生。
摇表测定手持电工绝缘还可以有效帮助电工维护人员及时发现和排除潜在安全隐患，提高工作人员的安全意识和责任感。
通过定期使用摇表测定手持电工绝缘，可以确保电工绝缘产品的长期可靠性和持久性，提高工作效率和减少维修成本。
摇表测定手持电工绝缘的重要性不仅在于确保电气设备的安全可靠运行，还在于提高工作效率和降低维修费用，具有极为重要的意义。
1.2 摇表测定手持电工绝缘的应用范围1. 电气行业：在电气行业中，摇表测定手持电工绝缘是非常重要的检测手段。
它可以用于检测各种电工设备的绝缘状况，确保设备在运行过程中不会发生漏电或短路等危险情况。
3. 建筑施工：在建筑施工中，摇表测定手持电工绝缘可以用于检测建筑物中的电气设备的绝缘状况，确保建筑物的用电安全，防止发生火灾等安全事故。
摇表的使用方法和注意事项
图解电工摇表使用方法用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表.其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱(L：线路段、E：接地端、G:屏蔽端)。
新型的绝缘电阻测试仪通常和数字万用表差不多的外形。
摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分,被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。
由于指针没有阻尼弹簧，在仪表不用时,指针可以停留在任何位置.摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有:I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2)处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。
在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。
当Rx断开时（即X=∞(无穷大）），I1=0,M1=0,指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处,若将Rx短接（即Rx=0），此时I1最大,M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处.根据此原理可以检验摇表的好坏.首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表(兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。
摇表的使用方法摇表（兆欧表）有三个测量端钮,一个线路端钮(L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用摇表测绝缘的正确方法
（1）首先选用与被测元件电压等级相适应的摇表，对于500V及以下的线路或电气设备，应使用500V或1000V的摇表。
对于500V以上的线路或电气设备，应使用1000V或2500V的摇表。
（2）用摇表测试高压设备的绝缘时，应由两人进行。
（3）测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
（4）摇表使用的表线必须是绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
（5）测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“0”。
说明摇表功能良好，可以使用。
（6）测试前必须将被试线路或电气设备接地放电。
测试线路时，必须取得对方允许后方可进行。
（7）测量时，摇动摇表手柄的速度要均匀120r／min为宜；保持稳定转速1min 后，取读数，以便躲开吸收电流的影响。
（8）测试过程中两手不得同时接触两根线。
（9）测试完毕应先拆线，后停止摇动摇表。
以防止电气设备向摇表反充电导致摇表损坏。
（10）雷电时，严禁测试线路绝缘。
