NE5532应用电路集
E5532前级音调板电路原理图
E5532前级音调板电路原理图NE5532是高性能低噪声双运算放大器（双运放）集成电路。
与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。
因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。
用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。
E5532前级音调板电路原理图NE5532耳机放大器制作1、电源部分：该部分包括整流、滤波、稳压以及通电工作指示几部分。
整流用的是小电流的桥堆，但对付着运放是绰绰有余的；滤波对电路较为重要，故采用的是日本较为有名的依娜电容，每一边电源为1000uF；稳压采用的是大家较为熟悉的78和79系列的三端稳压管，这种管子的质量还是不错的，指示简单了，一个电阻串一个发光二极管主电路部分该部分是最关键的，耳放作出来质量好不好，很大程度决定于电路的设计以及相关元件的运用，在此谈谈我的经验。
运放是最关键的，一颗优质的运放才能把声音演绎的更优美，由于陶瓷封装的运放较贵，金封的就更不用说了，所以之运用的塑封的NE5532运放，当然也可以选择更好的音频运放，但价格也高。
耦合电容C9（C10）是比较关键的，要使用优质的电容，最好用发烧级的电容，比如日本的依娜（ELNA）、瑞典出的RIFA、红美人、美国的西电、黑寡妇、飞利浦等等，我尝试过好几种，包括以前没听见过的金黄金黄的雅马哈电容，红的似血的红美人，还有天蓝天蓝的ELNA，个个外表诱人得没话可说，可是用在电路上感觉不适合我的耳朵，后来换上了蓝精灵（MUSC）系列的才觉得满意，当然大家也可以用一般的电容制作，但个人觉得声音是有区别。
电路中R9（R10）和R6（R7）的阻值应反复调试。
在前置放大电路中R9（R10）一般为100KΩ，而R6（R7）为1KΩ，这样它的放大倍数可达100倍。
但现在作功放，就会出现自激，因此将R9（R10）改用8.2K，R9（R10）减为33K，放大倍数只有4倍，电路就不会自激，同时负反馈也适量，音质柔和、清晰、通透度高。
NE5532推动的电子管功放电路原理图
NE5532推动的电子管功放电路原理图
随着VCD机的出现和普及，胆机越来越受音响爱好者的青睐。
本文介绍一款用运放之皇NE5532推动的电子管功放，音质相当不错。
功放管选用曙光6P3PJ级束射四极管，输出功率在7W左右，可以满足一般家庭听音乐要求，电路非常简单，只要焊接无误，不需调试就可工作。
本机功放电路如图所示，电源电路如图所示。
电路原理不再阐述，其中灯丝6.3V电压由LM317T稳压后获得，也可接成如图所示恒流源电路，恒流源电路对延长灯丝寿命有利，但高度稍麻烦，R在1.5欧左右。
制作时耦合电容一定要选用优质CBB电容或钽电解电容，电阻除标明功率以外均选用0.25W金属膜电阻。
很多发烧友之所以不敢“染指”胆机，高压只是一个原因，更重要的是怕输出变压器缠。
NE5532运放提高输出电压和功率的应用
NE5532运放提高输出电压和功率的应用老铎：未经文章作者许可请郑重转载采用美国国半公司的运算放大器NE5532实现将输出电压幅度的扩展和功率放大。
除高压运放外，一般运放的最大输出电压在供电电压为±15V时仅有±12V左右。
这在高保真音响电路和自动控制电路中均不能满足要求。
这时可采用提高输出电压的方法将输出电压幅度扩展。
图1-1、图1-2是两种最简单扩展输出电压的方法。
在图1-1中运放A的供电电压不是直接取自稳压电源，而是由三极管T1、T2的发射极供给。
假设R1=R2=R3=R4=7.5Ω,并且忽略T1、T2的VBE压降，则加到运放上的供电电压为：V+=+［30-（30-Vo）/2］＝15＋Vo/2 V- =+［30-（30-Vo）/2］＝-15＋Vo/2 V+－V-=15+Vo/2－（-15-Vo/2）＝30由此可知：改变电阻R1、R2、R3、R4之间的比例，可以得到运放A所需的供电电压；由于T1和T2的作用，A的供电电压随输出电压Vo的变化而“浮动”国，但A的正、负供电电压之差则保持不变。
如当A的最大输出蒙幅度为±24V 的输出幅度，这就大大扩展了输出电压的范围。
使用此电路时应注意：由于V+、V-随着输出电压Vo的变化而上下“浮动”，这就相当于A的两个输入端加了一个浮动的共模电压，因此电路的输出幅度受集成运放共模输入电压范围的限制，对于共模输入电压范围小的运放上述电路不宜采用。
图551中运放A的供电电压也是由T1、T2的发射极供给的，与图1-2不同之处是，它的V+、V-是固定的，其值由R1和R2的分压比确定。
V+＝20／［（R1+R2）×R2－VBE］≈+15V，V-＝－［20／（R1+R2）×R2－VBE］≈+15V。
它的工作原理是利用大多数集成运放的末级工作在乙类或甲乙类状态，当其输出电压为零时，静态工作电流很小；当其输出电压为正且逐渐增大时，负载上的电流增大，此电流由V-提供。

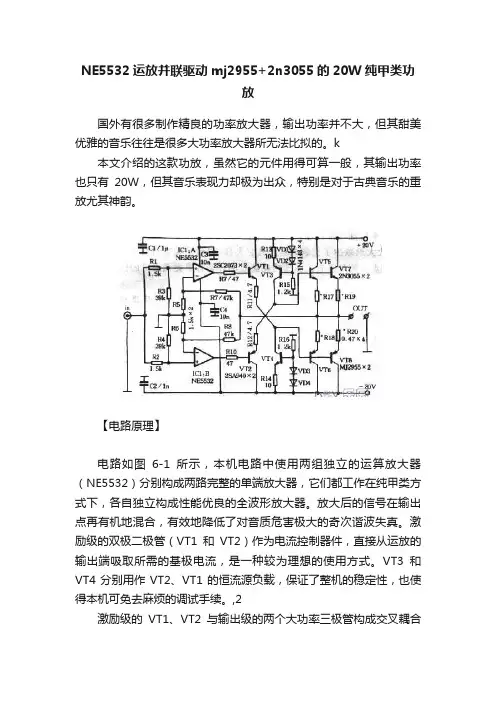

NE5532运放并联驱动mj2955+2n3055的20W纯甲类功放
NE5532运放并联驱动mj2955+2n3055的20W纯甲类功放国外有很多制作精良的功率放大器，输出功率并不大，但其甜美优雅的音乐往往是很多大功率放大器所无法比拟的。
k本文介绍的这款功放，虽然它的元件用得可算一般，其输出功率也只有20W，但其音乐表现力却极为出众，特别是对于古典音乐的重放尤其神韵。
【电路原理】电路如图6-1所示，本机电路中使用两组独立的运算放大器（NE5532）分别构成两路完整的单端放大器，它们都工作在纯甲类方式下，各自独立构成性能优良的全波形放大器。
放大后的信号在输出点再有机地混合，有效地降低了对音质危害极大的奇次谐波失真。
激励级的双极二极管（VT1和VT2）作为电流控制器件，直接从运放的输出端吸取所需的基极电流，是一种较为理想的使用方式。
VT3和VT4分别用作VT2、VT1的恒流源负载，保证了整机的稳定性，也使得本机可免去麻烦的调试手续。
,2激励级的VT1、VT2与输出级的两个大功率三极管构成交叉耦合方式。
由于各二极管工作点之间的钳位作用，使得此电路的稳定性极好，在电源接通瞬间也不会出现冲击电流声。
交叉耦合的另一个好处是激励级和输出级分别从正负电源端索取工作电流，这对提高放大器的共模抑制比十分有利。
激励级的工作电流高达85mA，输出级的工作电流更是高达1.7A之巨（两管并联）。
由于本机电流很大，制作时一定要给每一个三极管（包括激励级和恒流源负载三极管）都加上足够大的散热器，且电源变压器一定要有充足的余量（推荐为150W）。
由于本机对电源的适应性很强，故电源电路只需简单的整流、滤波即可。
有条件者可在供电回路串入1～2H的电感以获得更佳的效果(责任编辑：admin)。
基于NE5532的音响电路设计
NE5532音响电路电路结构上分为3大部分电源前级负反馈音调电源部分电路如下前面用4个整流二极管1N4007(其他整流管通用)整流然后用2个电解电容滤波并且分别并联两个0.1U的小电容作用是吸收高频杂波减少电容升温这个地方只要简单整流滤波对原件要求不高.后面用两个三端稳压 7815 7915 做稳压并用高速运放伺服纠正误差实际上就是区输出纹波经过运放反向放大之后改变稳压管基准点用来修正误差R1 R3(R2 R4)是运放的反馈网络比例越大灵敏度越高也就是说越大越灵敏越小越稳定 C3 C4 为反馈补偿电容这里用33P,当然22p 47p都可以。
C5 C6 的作用是隔离直流信号在稳定的时候两端电压等数输出电压在输出不稳定的时候电压信号会直接影响运放从而纠正输出。
稳压管输出并联电解电容滤除残存干扰波这个电容建议不要用得太大否则影响音色一般100uF~470uF就可以推荐使用100uF或者220uF。
前极部分电路如下音频输入部分用了一个电位器平衡左右声场电位器中间脚对输入并联了一个2.2K电阻这个电阻的作用是改变声音变化的曲线使音量变化在中间区域更加平稳有利于左右平衡控制IC信号输入部分用各一个1U电容串联2.2K电阻对地用了一个47K电阻和一个100P电店容低频下由于C19 C20 的存在对低频进行衰减有高通的作用高频下由于C21 C22 的存在这两个电容可以在频率高到一定程度的时候视为通路所以频率越高电路对信号的衰减就越大有低通的作用纵观这4个元件可以视为一个高通率波+一个低通滤波把信号限制在一个特定区域下粗略的计算一下用上面的图可以把信号频率限制在3.3HZ~700KHZ之间(为了满足听觉略大于人耳听觉范围即可)放大电路采用标准的正向比例放大电路 R13 R15 以及另一个声道的R14 R16 为负反馈提供反馈信号得分压电组控制 R13 R15 (或者R14 R16)的比例可以控制放大倍数 C25 C26为反馈网络的高频超前补偿电容适当的补偿高频可以修正波形比如方波冲过的情况一般取值比较小甚至不用装机的时候可以看一下各频率方波波型如果有问题就调整这个电容没问题就留空实际使用接不接看实际情况C23 C24 反馈网络对地电容高频下这个电容可以视为通路电路按照电阻的比例进行放大低频下信号频率低或者没有信号的情况下这个电容视为断路电路变为典雅跟随结构增益为0 有这个电容可以把直流反馈变成交流反馈可以调节输出0点但是这个电容取值不当会出现严重的问题比如没有低频原因是直流反馈交流反馈的界限指定错误具体怎么定义可以通过公式计算F=1/(2*pai*R*C) pai是圆周率不用解释了 F为频率 RC为图中的R13 C23 (另一声道R14 C24) 理论上让F小于20HZ即可实际上可以差的多一点比如图中的参数计算出来是0.7Hz注意计算中电容单位用法电阻单位用欧算出来的频率用Hz这个电容最好选用高频的无级的电容不过这个电容一般值都比较大所以很多电路也会使用电解电容正因为这个电容在反馈中起重要作用这个电容的质量也是直接影响音质的这里使用发烧电容也不过分不过如果输出点没有直流的话可以直接用一根导线直通也免去不少麻烦输出串联了一个3.9K 的电阻和一个4.7U的电容 4.7U电容为了输出隔离直流也是为了隔离后面负反馈的反馈网络如果不用音调只用前级可以直通如果想用音调部分就必须接着个电容电阻的作用是信号分压前级作用是线性放大运放输出串联的电阻与后面放大器内阻进行分压有助于电路稳定另一方面也可以防止输出直接短路IC 导致IC烧坏负反馈调音部分电路如下标准的负反馈音调调节运放为反向输入电路电位器向上调节反馈深度增加对信号有衰减作用向下调节反馈深度减小信号增强参数按照图纸不需要调整C39 C40两个电容起消镇作用可以不接输出1K电阻跟后面放大器分压也可以防止输出短路保护IC关于布线电源稳压块前后分别用了“一点接地”可以减少干扰前级放大整体集中在右侧通过信号的电容封装用的比较大的封装而且孔是长条形的适合多种电容使用信号电路地线由外绕过于电源电路都用各自的低最后汇聚一点可以尽量减少干扰板子上面消镇的电容位置比较多实际上可以不接元件参数也可以根据自己的需要进行调整通用性比较强装机制作先上板子1.6玻璃纤维材料附录: NE5532 管脚图。
094054_NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
NE5532
NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一种双运放高性能低噪声运算放大器。
相比较大多数标准运算放大器，如1458，它显示出更好的噪声性能，提高输出驱动能力和相当高的小信号和电源带宽。
这使该器件特别适合应用在高品质和专业音响设备，仪器和控制电路和电话通道放大器。
如果噪音非常最重要的，因此建议使用5532A版，因为它能保证噪声电压指标。
特点介绍：•小信号带宽：10MHZ•输出驱动能力：600Ω，10V有效值•输入噪声电压：5nV/√Hz(典型值)•直流电压增益：50000•交流电压增益：2200-10KHZ•功率带宽：140KHZ•转换速率：9V/μs•大的电源电压范围：±3V-±20V•单位增益补偿管脚图：1NE5532 8脚引脚图图2 NE5532 16脚封装引脚功能图图3 5532内部电路图ABSOLUTE MAXIMUM RATINGS绝对最大额定值SYMBOL 符号PARAMETER 参数RA TING 数值UNIT 单位VSSupply voltage 电源电压±22VVINInput voltage 输入电压±VSUPPL YVVDIFFDifferential input voltage1 差分输入电压±0.5VTambOperating temperature range 工作温度范围NE5532/A0 to 70℃SA5532–40 to +85SE5532/A–55 to +125TstgStorage temperature 存储温度–65 to +150℃TjJunction temperature 结温150℃PDMaximum power dissipation, Tamb = 25 ℃(still-air) 最大功耗，Tamb = 25 ℃（空气）D8 package780mW8 N package1200mW16 D package1200mWTsldLead soldering temperature(10sec max)焊接温度(10秒最大值) 230℃DC ELECTRICAL CHARACTERISTICS直流电气特性Tamb = 25 ℃; VS = ±15 V, unless otherwise specifiedSYMBOL 符号PARAMETER 参数TEST CONDITIONS 测试条件SE5532/A 数值NE5532/A, SA5532 数值UNIT单位最小典型最大最小典型最大V os△VOS/△TOffset voltage 偏移电压在整个工作温度范围-0.5523-0.5545mVmV μV/℃IOS△IOS/△TOffset current 失调电流在整个工作温度范围-200100 200-10200150 200nAnA pA/℃IB△IB/△TInput current 输入电流在整个工作温度范围-2005400 700-2005800 1000nAnA nA/℃IccSupply current 电源电流Over temperature-810.5 13-816mA mAVCMCommon-mode input range 共模输入范围-±12±13-±12±13-VCMRRCommon-mode rejection ratio 共模抑制比-80100-70100-dBPSRRPower supply rejection ratio 电源抑制比--105010100μV/VA VOLLarge-signal voltage gain大信号电压增益RL≥2kΩ;VO =±10V Over temperature RL≥600Ω;VO=±10V Over temperature 50 25 40 2010050-2515151010050-V/mV V/mV V/mV V/mVVOUTOutput swing Out ut swing 输出摆幅电压RL≥600ΩOver temperature RL.600Ω; VS=±18VOver temperature RL≥2 kΩOver temperature±12 ±10 ±15 ±12 ±13 ±12±13 ±12 ±16 ±14 ±13.5 ±12.5±12 ±10 ±15 ±12 ±13 ±10±13 ±12 ±16 ±14 ±13.5 ±12.5-VRINInputResistance输入电阻30300-30300-kΩIscOutput short circuit current 输出短路电流1038103860mAAC ELECTRICAL CHARACTERISTICS交流电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specified.SYMBOL符号PARAMETER 参数TEST CONDITIONS测试条件NE/SE5532/A, SA5532UNIT单位最小值典型最大值ROUTOutput resistance输出电阻A V = 30dB Closed-loop f = 10kHz, RL = 600Ω-0.3-W-Overshoot 上冲电压V oltage-follower VIN=100 mVP-P CL=100pF; RL=600Ω -10-%AvGain 增益f = 10kHz-2.2-V/mVGBWGain bandwidth product 带宽增益CL = 100 pF; RL = 600Ω-10-MHzSRSlew rate 转换率--9-V/μs-Power bandwidth 功率带宽VOUT = ±10V-140-kHzVOUT = ±14V; RL = 600Ω, VCC=±18V-100-kHzELECTRICAL CHARACTERISTICS电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specifiedSYMBOL符号PARAMETER 参数TEST CONDITIONS测试条件NE/SE5532NE/SA/SE5532AUNITUNIT 单位最小值典型最大值最小值典值最大值VNOISEInput noise voltage 输入噪声电压fO = 30Hz8812nV/√HzfO = 1kHz556nV/√HzINOISEInput noise current 输入噪声电流fO = 30Hz2.72.7pA/√HzfO = 1kHz0.70.7pA/√HzChannel separation 声道隔离f = 1kHz; RS = 5kΩ110110dB测试电路：.图 4 闭环频率响应图5 电压跟随电路5532运放应用电路：图6 5532小功率音频放大器图7 NE5532 LM386构成的功放电路图特性曲线：图8 开环频率响应图9 闭环频率响应图10 大信号频率响应图11 输出短路电流图12 输入偏置电流图13 输入通用模式电压范围图14 电源电流图15 输入噪声电压密度以上译文来自PHILIPS 5532<a href='/ad/PCB/1347.html'>本文来自【838电子】</a>。
NE5532中文资料及应用电路
NE5532中文资料及应用电路默认分类2009-12-01 11:08:18 阅读3609 评论0 字号：大中小订阅NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一种双运放高性能低噪声运算放大器。
相比较大多数标准运算放大器，如1458，它显示出更好的噪声性能，提高输出驱动能力和相当高的小信号和电源带宽。
这使该器件特别适合应用在高品质和专业音响设备，仪器和控制电路和电话通道放大器。
如果噪音非常最重要的，因此建议使用5532A版，因为它能保证噪声电压指标。
NE5532特点：?小信号带宽：10MHZ?输出驱动能力：600Ω，10V有效值?输入噪声电压：5nV/√Hz(典型值)?直流电压增益：50000?交流电压增益：2200-10KHZ?功率带宽： 140KHZ?转换速率： 9V/μs?大的电源电压范围：±3V-±20V?单位增益补偿NE5532引脚图：图1 NE5532 8脚引脚图图2 NE5532 16脚封装引脚功能图NE5532内部原理图:图3 5532内部电路图NE5532电气参数:ABSOLUTE MAXIMUM RATINGS绝对最大额定值DC ELECTRICAL CHARACTERISTICS直流电气特性Tamb = 25 ℃; VS = ±15 V, unless otherwise specifiedAC ELECTRICAL CHARACTERISTICS交流电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specified.ELECTRICAL CHARACTERISTICS电气特性Tamb = 25℃; VS = ±15 V, unless otherwise sp ecified测试电路：.图4 闭环频率响应图5 电压跟随电路NE5532音响电路电源部分电路结构上分为3大部分电源前级负反馈音调电源部分电路如下前面用4个整流二极管1N4007(其他整流管通用)整流然后用2个电解电容滤波并且分别并联两个0.1U的小电容作用是吸收高频杂波减少电容温升这个地方只要简单整流滤波对元件要求不高后面用两个三端稳压 7815 7915 做稳压并用高速运放伺服纠正误差实际上就是区输出波纹经过运放反向放大纸后改变稳压管基准点用来修正误差R1 R3(R2 R4)是运放的反馈网络比例越大灵敏度越高也就是说越大越灵敏越小越稳定C3 C4为反馈补偿电容这里用33P 当然22p 47p 都可以C5 C6 作用是隔离直流信号在稳定的时候两端电压等数输出电压在输出不稳定的时候电压信号会直接影响运放从而纠正输出稳压管输出并联电解电容滤除残存干扰波这个电容建议不要用得太大否则影响音色一般100uF~470uF就可以推荐使用100uF或者220uF前级部分电路如下音频输入部分用了一个电位器平衡左右声场电位器中间脚对输入并联了一个2.2K电阻这个电阻的作用是改变声音变化的曲线使音量变化在中间区域更加平稳有利于左右平衡控制IC信号输入部分用各一个1U电容串联2.2K电阻对地用了一个47K电阻和一个100P电店容低频下由于C19 C20 的存在对低频进行衰减有高通的作用高频下由于C21 C22 的存在这两个电容可以在频率高到一定程度的时候视为通路所以频率越高电路对信号的衰减就越大有低通的作用纵观这4个元件可以视为一个高通率波+一个低通滤波把信号限制在一个特定区域下粗略的计算一下用上面的图可以把信号频率限制在3.3HZ~700KHZ之间(为了满足听觉略大于人耳听觉范围即可)放大电路采用标准的正向比例放大电路 R13 R15 以及另一个声道的R14 R16 为负反馈提供反馈信号得分压电组控制 R13 R15 (或者R14 R16)的比例可以控制放大倍数 C25 C26为反馈网络的高频超前补偿电容适当的补偿高频可以修正波形比如方波冲过的情况一般取值比较小甚至不用装机的时候可以看一下各频率方波波型如果有问题就调整这个电容没问题就留空位置我做出来了实际使用接不接看实际情况C23 C24 反馈网络对地电容高频下这个电容可以视为通路电路按照电阻的比例进行放大低频下信号频率低或者没有信号的情况下这个电容视为断路电路变为典雅跟随结构增益为0 有这个电容可以把直流反馈变成交流反馈可以调节输出0点但是这个电容取值不当会出现严重的问题比如没有低频原因是直流反馈交流反馈的界限指定错误具体怎么定义可以通过公式计算 F=1/(2*pai*R*C) pai是圆周率不用解释了 F为频率 RC为图中的R13 C23 (另一声道R14 C24) 理论上让F小于20HZ即可实际上可以差的多一点比如图中的参数计算出来是0.7Hz注意计算中电容单位用法电阻单位用欧算出来的频率用Hz这个电容最好选用高频的无级的电容不过这个电容一般值都比较大所以很多电路也会使用电解电容正因为这个电容在反馈中起重要作用这个电容的质量也是直接影响音质的这里使用发烧电容也不过分不过如果输出点没有直流的话可以直接用一根导线直通也免去不少麻烦输出串联了一个3.9K 的电阻和一个4.7U的电容 4.7U电容为了输出隔离直流也是为了隔离后面负反馈的反馈网络如果不用音调只用前级可以直通如果想用音调部分就必须接着个电容电阻的作用是信号分压前级作用是线性放大运放输出串联的电阻与后面放大器内阻进行分压有助于电路稳定另一方面也可以防止输出直接短路IC 导致IC烧坏负反馈调音部分电路如下标准的负反馈音调调节运放为反向输入电路电位器向上调节反馈深度增加对信号有衰减作用向下调节反馈深度减小信号增强参数按照图纸不需要调整C39 C40两个电容起消镇作用可以不接输出1K电阻跟后面放大器分压也可以防止输出短路保护IC关于布线电源稳压块前后分别用了“一点接地”可以减少干扰前级放大整体集中在右侧通过信号的电容封装用的比较大的封装而且孔是长条形的适合多种电容使用信号电路地线由外绕过于电源电路都用各自的低最后汇聚一点可以尽量减少干扰板子上面消镇的电容位置比较多实际上可以不接元件参数也可以根据自己的需要进行调整通用性比较强装机制作先上板子单面板设计当初布线费了不少功夫1.6玻璃纤维材料。
NE5532应用电路
NE5532构成的小功率耳放电路图说到小功率的耳放，不得不提到20世纪的运放之皇NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
(完整版)NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
(整理)NE5532中文资料及应用电路.
NE5532中文资料及应用电路默认分类2009-12-01 11:08:18 阅读3609 评论0 字号：大中小订阅NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一种双运放高性能低噪声运算放大器。
相比较大多数标准运算放大器，如1458，它显示出更好的噪声性能，提高输出驱动能力和相当高的小信号和电源带宽。
这使该器件特别适合应用在高品质和专业音响设备，仪器和控制电路和电话通道放大器。
如果噪音非常最重要的，因此建议使用5532A版，因为它能保证噪声电压指标。
NE5532特点：?小信号带宽：10MHZ?输出驱动能力：600Ω，10V有效值?输入噪声电压：5nV/√Hz(典型值)?直流电压增益：50000?交流电压增益：2200-10KHZ?功率带宽： 140KHZ?转换速率： 9V/μs?大的电源电压范围：±3V-±20V?单位增益补偿NE5532引脚图：图1 NE5532 8脚引脚图图2 NE5532 16脚封装引脚功能图NE5532内部原理图:图3 5532内部电路图NE5532电气参数:ABSOLUTE MAXIMUM RATINGS绝对最大额定值DC ELECTRICAL CHARACTERISTICS直流电气特性Tamb = 25 ℃; VS = ±15 V, unless otherwise specifiedAC ELECTRICAL CHARACTERISTICS交流电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specified.ELECTRICAL CHARACTERISTICS电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specified测试电路：.图4 闭环频率响应图5 电压跟随电路NE5532音响电路电源部分电路结构上分为3大部分电源前级负反馈音调电源部分电路如下前面用4个整流二极管1N4007(其他整流管通用)整流然后用2个电解电容滤波并且分别并联两个0.1U的小电容作用是吸收高频杂波减少电容温升这个地方只要简单整流滤波对元件要求不高后面用两个三端稳压 7815 7915 做稳压并用高速运放伺服纠正误差实际上就是区输出波纹经过运放反向放大纸后改变稳压管基准点用来修正误差R1 R3(R2 R4)是运放的反馈网络比例越大灵敏度越高也就是说越大越灵敏越小越稳定C3 C4为反馈补偿电容这里用33P 当然22p 47p 都可以C5 C6 作用是隔离直流信号在稳定的时候两端电压等数输出电压在输出不稳定的时候电压信号会直接影响运放从而纠正输出稳压管输出并联电解电容滤除残存干扰波这个电容建议不要用得太大否则影响音色一般100uF~470uF就可以推荐使用100uF或者220uF前级部分电路如下音频输入部分用了一个电位器平衡左右声场电位器中间脚对输入并联了一个2.2K电阻这个电阻的作用是改变声音变化的曲线使音量变化在中间区域更加平稳有利于左右平衡控制IC信号输入部分用各一个1U电容串联2.2K电阻对地用了一个47K电阻和一个100P电店容低频下由于C19 C20 的存在对低频进行衰减有高通的作用高频下由于C21 C22 的存在这两个电容可以在频率高到一定程度的时候视为通路所以频率越高电路对信号的衰减就越大有低通的作用纵观这4个元件可以视为一个高通率波+一个低通滤波把信号限制在一个特定区域下粗略的计算一下用上面的图可以把信号频率限制在3.3HZ~700KHZ之间(为了满足听觉略大于人耳听觉范围即可)放大电路采用标准的正向比例放大电路 R13 R15 以及另一个声道的R14 R16 为负反馈提供反馈信号得分压电组控制 R13 R15 (或者R14 R16)的比例可以控制放大倍数 C25 C26为反馈网络的高频超前补偿电容适当的补偿高频可以修正波形比如方波冲过的情况一般取值比较小甚至不用装机的时候可以看一下各频率方波波型如果有问题就调整这个电容没问题就留空位置我做出来了实际使用接不接看实际情况C23 C24 反馈网络对地电容高频下这个电容可以视为通路电路按照电阻的比例进行放大低频下信号频率低或者没有信号的情况下这个电容视为断路电路变为典雅跟随结构增益为0 有这个电容可以把直流反馈变成交流反馈可以调节输出0点但是这个电容取值不当会出现严重的问题比如没有低频原因是直流反馈交流反馈的界限指定错误具体怎么定义可以通过公式计算 F=1/(2*pai*R*C) pai是圆周率不用解释了 F为频率 RC为图中的R13 C23 (另一声道R14 C24) 理论上让F小于20HZ即可实际上可以差的多一点比如图中的参数计算出来是0.7Hz注意计算中电容单位用法电阻单位用欧算出来的频率用Hz这个电容最好选用高频的无级的电容不过这个电容一般值都比较大所以很多电路也会使用电解电容正因为这个电容在反馈中起重要作用这个电容的质量也是直接影响音质的这里使用发烧电容也不过分不过如果输出点没有直流的话可以直接用一根导线直通也免去不少麻烦输出串联了一个3.9K 的电阻和一个4.7U的电容 4.7U电容为了输出隔离直流也是为了隔离后面负反馈的反馈网络如果不用音调只用前级可以直通如果想用音调部分就必须接着个电容电阻的作用是信号分压前级作用是线性放大运放输出串联的电阻与后面放大器内阻进行分压有助于电路稳定另一方面也可以防止输出直接短路IC 导致IC烧坏负反馈调音部分电路如下标准的负反馈音调调节运放为反向输入电路电位器向上调节反馈深度增加对信号有衰减作用向下调节反馈深度减小信号增强参数按照图纸不需要调整C39 C40两个电容起消镇作用可以不接输出1K电阻跟后面放大器分压也可以防止输出短路保护IC关于布线电源稳压块前后分别用了“一点接地”可以减少干扰前级放大整体集中在右侧通过信号的电容封装用的比较大的封装而且孔是长条形的适合多种电容使用信号电路地线由外绕过于电源电路都用各自的低最后汇聚一点可以尽量减少干扰板子上面消镇的电容位置比较多实际上可以不接元件参数也可以根据自己的需要进行调整通用性比较强装机制作先上板子单面板设计当初布线费了不少功夫1.6玻璃纤维材料精品文档精品文档。
前置放大器NE5532放大倍数1400以上求电路图大概3级放大
前置放大器NE5532放大倍数1400以上求电路图大概3级放大
用一片NE5532就够了，图如下：
前级使用同相输入，可获得高输入阻抗。每级的放大倍数约为38，频响180KHz左右。
追问：
要求信号为5MV时，保证不失真。要求输入电阻为600欧姆，在8欧姆电阻负载上，输出功率≥5W
追答：
那是功率放大器了，功率放大器不可能放大5mV的信号，而且还要将5mV的信号放大为5W的输出，这是不可能的。只能先用5532作为小信号放大器，在OUT后面增加功率放大器，如TDA2030。
1
0
NE5532N×2装负反馈式音调控制电路
NE5532N×2装负反馈式音调控制电
路
本电路是一款较为成熟的、市售中高档功放多采用的电路形式。
因工作在深度负反馈状态，放大倍数极低，可改善信号失真，不同于衰减式音调电路，其曲线斜率基本不变，而只改变转折频率。
对高、低频的调节量大于±15dB，对1KHz附近的中频信号幅度影响较小，变化量小于3dB，这样可保证调节音量时，响度基本不变。
IC1a构成缓冲放大级，IC1b构成音调级。
高低音采用同轴双连电位器实现双声道独.立调节，音量采用双连带等响抽头步进式指数型高级音量专用电位其控制，等响采用2×3直键开关控制。
本板自带整流滤波(图中未画出),７８１５、７９１５稳压。
音量电位器设置于最后，可显著提高信噪比。
双连电位器要选用同步好的优质品。
输入输出线应采用屏蔽线，以进一步提高信噪比。
电路参数如有变动，恕不另行通知。
INPUT
OUT
7815
7915
平衡
等响
音量
接另一输出
高音
低音。
