5层桥架内电缆敷设
桥架安装和桥架内电缆敷设工艺流程
桥架安装和桥架内电缆敷设工艺流程桥架是一种用于电缆敷设的支架结构，可支持和保护电缆。
桥架安装和内电缆敷设工艺是一个相对复杂的过程，需要经过多个步骤和程序。
下面将详细介绍桥架安装和桥架内电缆敷设的工艺流程。
一、桥架安装工艺流程：1.方案设计：根据电缆敷设的要求和实际情况，制定相应的方案设计，包括桥架的类型、尺寸、布局和连接方式等。
并且根据现场情况，确定桥架的定位和安装点。
2.材料准备：根据方案设计，准备桥架安装所需的各种材料，包括桥架、支架、固定件、连接件等。
确保材料质量合格，并进行验收和清点。
3.安装桥架支架：首先根据方案设计，在安装点处安装桥架支架，确保支架的平整和稳固。
支架的间距要根据电缆敷设的要求进行调整，一般为1.5米到2.5米之间。
4.安装桥架：在支架上安装桥架，采用连接件将桥架连接在支架上。
连接件的选择要根据桥架和支架的尺寸进行匹配。
连接时要注意桥架的水平和平整，确保桥架的连接紧固。
5.固定桥架：在桥架的连接位置和预定位置上进行固定，采用固定件进行固定。
固定件的选择要根据桥架和安装基地的特点进行合理选择。
6.系统调试：安装完桥架后，进行系统调试，确保桥架安装的质量和稳定性。
包括检查桥架的支撑力和水平度，修正偏差，并进行调整。
7.安全验收：经过调试后，进行安全验收，确保桥架安装符合安全要求和规范。
二、桥架内电缆敷设工艺流程：1.确定敷设路径：根据电缆敷设方案和桥架的布局，确定电缆的敷设路径。
考虑到电缆长度、弯曲半径和支撑点的位置等因素。
2.预处理电缆：对电缆进行预处理，包括剥皮、清洁和标注等。
确保电缆表面干净、光滑，并确定电缆的长度。
3.安装敷设夹具：根据电缆敷设路径，安装敷设夹具，用于固定和支撑电缆。
夹具的安装位置要与桥架布局和电缆的走向相匹配。
4.敷设电缆：将预处理好的电缆放入夹具中，根据路径敷设电缆。
在敷设过程中要避免电缆的扭曲、折断和剥落等问题。
并注意电缆与桥架的连接。
5.固定电缆：在敷设完电缆后，采用固定件进行固定。
电缆桥架安装及电缆敷设接线施工方案
电缆桥架安装及电缆敷设接线施工方案一、前言电缆桥架是用于支撑和保护电缆的重要设施，安装和敷设电缆必须按照一定的规范和施工方案进行，以确保电缆系统的可靠运行和安全使用。
本文将介绍电缆桥架安装及电缆敷设接线的施工方案，包括准备工作、材料准备、安装步骤、敷设接线程序等内容。
二、准备工作1.确定电缆桥架安装位置和布局，根据实际情况进行调整。
2.测量好电缆桥架的长度和数量，根据设计要求准备所需的电缆桥架材料。
3.确保施工现场通风良好，安全设施完备，作业环境整洁。
三、材料准备1.电缆桥架及连接件2.手动工具：榔头、扳手、螺丝刀等3.电缆固定夹4.电缆敷设工具四、安装步骤1.根据设计图纸确定电缆桥架的安装位置，在墙面或地面上打好安装孔。
2.将电缆桥架按照设计要求组装好，并安装到预先打好的孔位置上，使用螺栓将其牢固固定。
3.调整安装好的电缆桥架的水平度和垂直度，保证整体结构稳固。
4.检查安装好的电缆桥架是否符合设计要求，如有问题及时进行调整和修正。
五、敷设接线程序1.将电缆按照设计要求依次从起点到终点进行敷设，注意电缆的损坏和弯曲问题。
2.根据电缆规格选用合适的固定夹进行固定，确保电缆的安全性和稳定性。
3.进行电缆的接线工作，按照设计框图进行连接，确保接线正确无误。
4.最后对整体系统进行检查调试，确认电缆敷设接线无误后进行封闭处理，确保系统安全可靠。
结语电缆桥架安装及电缆敷设接线是电力施工中的重要环节，需要严格按照规范和施工方案进行操作。
只有合理安装和敷设，才能确保电缆系统的正常运行和安全使用。
希望本文提供的安装及敷设方法能对相关工作人员有所帮助，减少施工中的意外事件发生。

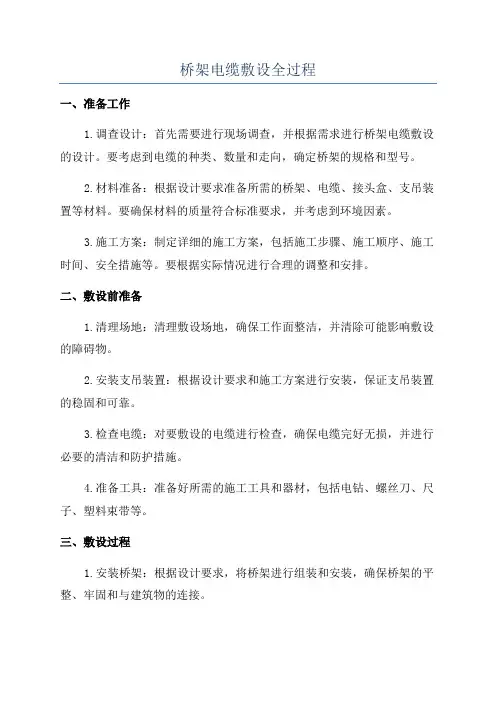

桥架电缆敷设全过程
桥架电缆敷设全过程一、准备工作1.调查设计：首先需要进行现场调查，并根据需求进行桥架电缆敷设的设计。
要考虑到电缆的种类、数量和走向，确定桥架的规格和型号。
2.材料准备：根据设计要求准备所需的桥架、电缆、接头盒、支吊装置等材料。
要确保材料的质量符合标准要求，并考虑到环境因素。
3.施工方案：制定详细的施工方案，包括施工步骤、施工顺序、施工时间、安全措施等。
要根据实际情况进行合理的调整和安排。
二、敷设前准备1.清理场地：清理敷设场地，确保工作面整洁，并清除可能影响敷设的障碍物。
2.安装支吊装置：根据设计要求和施工方案进行安装，保证支吊装置的稳固和可靠。
3.检查电缆：对要敷设的电缆进行检查，确保电缆完好无损，并进行必要的清洁和防护措施。
4.准备工具：准备好所需的施工工具和器材，包括电钻、螺丝刀、尺子、塑料束带等。
三、敷设过程1.安装桥架：根据设计要求，将桥架进行组装和安装，确保桥架的平整、牢固和与建筑物的连接。
2.固定电缆：根据设计要求，在桥架上进行电缆的固定，一般采用束带和支撑架等方式，要保证电缆的间距和高度符合标准。
3.加装接头盒：在需要连接的地方加装接头盒，将电缆进行连接。
注意接头盒的防水处理，以确保电缆的安全运行。
4.敷设电缆：根据设计要求，将电缆放置在桥架上，并进行必要的调整和连接。
5.路线安排：安排电缆的走向和走廊，避免电缆的交叉和短路。
要进行合理的布线，确保电缆的通行和维护。
四、验收1.完成检查：在敷设结束后，对敷设的电缆进行检查，确保敷设符合设计要求，并对敷设过程中可能出现的问题进行整改。
2.调试测试：对敷设的电缆进行调试和测试，检查电缆连接的良好性和稳定性，确保电缆能够正常运行。
3.验收报告：完成验收报告，对敷设的电缆进行验收，确认符合规范要求，保证电缆敷设操作的有效性。
以上就是桥架电缆敷设的全过程，通过准备工作、敷设前准备、敷设过程和验收等步骤，可以保证敷设的电缆质量和安全性。
在实际操作中，需要根据具体情况进行调整和安排，确保电缆敷设的顺利进行。
桥架电缆敷设方案
桥架电缆敷设方案一、前言桥架电缆敷设是现代建筑工程中常用的一种电力线路敷设方式，它以桥架为载体，将电缆敷设在桥架上，可以提高电力线路的安全性和可靠性，同时也减少了在地面上敷设电缆的工程难度和成本。
本文将探讨桥架电缆敷设的方案设计，旨在帮助工程师们有效应对电力线路敷设的挑战。
二、桥架电缆敷设方案的设计2.1 规划框架桥架电缆敷设的规划框架是决定方案可行性和有效性的基础，其内容包括敷设的电缆类型、长度、敷设路线及所处环境等因素。
设计方案的第一步是要考虑这些因素，制定一个清晰的规划框架。
2.2 考虑环境因素桥架电缆敷设是在不同类型建筑桥架中完成的，因此其环境因素是不同的。
例如，在桥架间隔比较小，而且在桥架中断时，工作空间比较狭窄的情况下，可能需要为桥架设计特殊的支撑结构。
环境因素还包括电缆需要安装的场所、电缆需要遮蔽的时间，预先测算好将有助于规划好方案。
2.3 选择适合的桥架类型不同类型的建筑桥架可以使用不同的电缆敷设方案，因此在考虑方案时需要了解桥架结构和电缆敷设的适配性，以选择最合适的桥架类型。
比较常见的桥架类型有：悬挂桥架、地上隧道桥架、地下隧道桥架等，选择的桥架还要注意其承重能力和排水能力等方面的指标。
2.4 选取合适的布线方式桥架电缆敷设的布线方式选择，关乎到电缆使用寿命、安全性、散热性等多种考虑，应选择适用于实际情况的布线方式。
2.5 考虑人工前付费和施工费用桥架电缆敷设的方案最终还是需要考虑施工成本，这涉及到人工成本、材料成本和施工时间等多方面的考虑，比如一些紧急情况下的施工需要采取不同的方案，这可能会让施工的时间更紧张，对方案的设计提出更高的要求。
三、实例分析：桥架电缆敷设的设计在具体实施桥架电缆敷设的方案时，工程师们应根据实际情况制定合适的方案。
以下将通过具体例子对桥架电缆敷设方案进行分析和讨论：所属项目：国内大型跨境工程所属区域：中央大型城市商业发展区实施步骤：1. 确定桥架的布线方案根据实际情况和经验选择承重和安全性能高的桥架，并考虑其排水能力和各种场合下使用所需的敷设轨道。
电缆桥架安装和桥架内电缆敷设规定
电缆桥架安装和桥架内
电缆敷设规定
依据《建筑电气工程施工质量验收规范》（GB50303-2002）
主控规定项目
1、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）
或接零（PEN）可靠，且必须符合下列规定：
a、金属电缆桥架间及其支架全长应不小于2处与接地（PE）或接零
（PEN）干线相连接；
b、非镀锌电缆桥架间连接板的两端跨接铜芯线接地，接地线最小允许
截面积不小于4mm2；
c、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于
2个有防松螺帽或防松垫圈的连接固定螺栓。
一般规定项目
1、电缆桥架转弯处弯曲半径，不小于桥架内电缆最小允许弯曲半径（见
表）；
电缆最小允许弯曲半径
2、当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装
的支架间距不大于2m；
3、当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。
螺
帽位于桥架外侧；
4、电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当无设计要求
时，与管道的最小净距符合规定（见表）；
与管道的最小净距（m）
5、桥架内电缆敷设应符合下列规定：
a、大于450倾斜敷设的电缆每隔2m处设固定点；
b、电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处
等做密封处理；
c、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转角两侧及每隔
5～10m处固定点；电缆的首尾、末端和分支处应设标志牌；敷设于垂直桥架内的电缆固定点间距（见表）。
电缆固定点的间距（mm）。
怎么在桥架内敷设电缆，桥架内电缆敷设方法分享
怎么在桥架内敷设电缆，桥架内电缆敷设方法分享一、施工流程电缆敷设前绝缘摇测及耐压试验→水平敷设→垂直敷设→挂电缆标志牌二、施工工艺1、1KV以下电缆，用1KV 摇表摇测线间及对地的绝缘电阻应不低于10MΩ。
电缆敷设后未接线以前应用橡皮包布密封后用黑胶布包好。
2、敷设方法可用人力或机械牵引。
电缆应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
不同等级电压的电缆应分层敷设，高电压电缆应敷设在上层。
同等级电压的电缆沿支架敷设时，水平净距不小于35mm 。
电缆敷设排列整齐，电缆首尾两端转弯两侧及每隔5～10m 处设固定点。
3、垂直敷设，有条件的最好自上而下敷设。
土建未拆吊车前，将电缆吊至楼层顶部。
敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。
自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
高层大截面电缆宜用机械牵引敷设。
电缆敷设时，每层最少加装两道卡固支架。
4、敷设时，应放一根立即卡固一根。
电缆沿桥架敷设穿过楼板时，预留通洞，敷设完后应将洞口用防火材料堵死。
电缆在超过45 °倾斜敷设或垂直敷设时，应在每个支架上进行固定（2m）,交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路。
5、标志牌规格应一致，并有防腐性能，挂装应牢固。
标志牌上应注明电缆编号，起、止点，规格，型号及电压等级。
字迹应清晰不易褪色。
在桥架两端、拐弯处、交叉处和每隔50米处应挂电缆标志牌，直线段应适当增设标志牌。
三、注意要点1、桥架电缆敷设前进行绝缘测试和耐压试验，绝缘测试合格。
2、绝缘测试时，对于耐压1KV以下电缆，用1kV摇表测线间及对地的绝缘电阻不低于10MΩ。
3、电缆沿桥架敷设时，单层敷设，排列整齐。
不同等级电压的电缆分层敷设，高压电缆敷设在上层。
4、不同截面积不同耐压等级的电缆分开布置。
5、电缆穿过楼板时，安装套管。
电缆敷设不得有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
电缆桥架内敷设电缆的要求
电缆桥架内敷设电缆的要求1. 引言大家好，今天咱们来聊聊一个既专业又重要的话题——电缆桥架内敷设电缆的要求。
听上去可能有点高大上，但其实没啥难的，简单说就是怎么把电缆放在桥架里，既安全又美观。
你想啊，电缆就像是桥架里的“绳子”，一不小心就可能打个结，搞得鸡飞狗跳的，所以咱们得讲究点技巧，确保一切顺利。
2. 电缆选择与准备2.1 电缆的种类首先，得说说电缆的种类。
现在市场上的电缆五花八门，像什么交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆等等，各有各的特点。
选择电缆的时候，咱们得根据实际需要来。
比如，如果是户外用的，肯定要选择耐老化、抗紫外线的电缆，防止太阳光把它晒成“干巴巴”的。
而室内的，当然得考虑到防火和绝缘了，安全第一嘛。
2.2 电缆的检测选好了电缆，可别急着上手，得先做个检测，确保它的质量过关。
你想，谁愿意花大价钱买个“二手货”？这就像买菜一样，得先闻闻、摸摸，看上去新鲜不新鲜。
检测时，可以看看电缆的绝缘电阻、耐压等指标，只有合格了，才能放心使用。
3. 敷设方式与要求3.1 敷设的高度与间距接下来，咱们聊聊敷设的时候的一些要求。
首先，电缆在桥架上的高度和间距可得讲究讲究，别随便摆放。
一般来说，电缆之间的间距至少要保持在10厘米以上，像是给它们留个“私人空间”。
如果太挤，电缆就容易发热，久而久之就像是泡在温泉里，发热发热就坏掉了，得不偿失嘛。
3.2 电缆的固定方式还有，电缆在桥架上得固定好，别让它们“四处乱窜”。
一般会用扎带、抱箍等工具来固定，确保它们稳稳当当的，就像把孩子送去学校，要有个好好的书包，别让书本到处飞。
固定的时候，要注意不要过紧，避免压坏电缆，就像不想让自己穿紧身衣一样，得舒适才能行。
4. 环境与安全4.1 环境的影响电缆敷设的环境也很关键，咱们得关注一下周围的条件。
比如说，如果是在潮湿的地方，得考虑防潮问题，可以用一些绝缘材料来防护，确保电缆不会“受凉”。
如果是高温环境，电缆的耐热性能就得上场，确保它不被“烤焦”，安全才是王道。
桥架电缆敷设方案
桥架电缆敷设方案随着现代社会对电力和通信需求的日益增长，桥架电缆敷设成为一种重要的技术手段。
本文将介绍桥架电缆敷设的原理、常用材料和具体的工程方案，以便为电力和通信行业提供参考。
一、桥架电缆敷设原理桥架电缆敷设是指将电缆置于预设的桥架中，通过悬挂或支撑的方式进行布线，以保护电缆并方便维护。
桥架电缆敷设的原理基于以下几个方面：1. 电缆保护：桥架作为一种具有一定强度和刚度的结构，能够有效地保护电缆免受外部力和环境因素的损害。
比如，桥架可以避免电缆被车辆碾压或者被冲刷导致断裂。
2. 通风散热：桥架电缆布线可以使电缆暴露在空气中，有利于散热和防火。
相比之下，埋地敷设则容易导致电缆因为热量无法散发而产生故障。
3. 维护方便：桥架电缆敷设使电缆更容易检修和更换。
由于电缆免受限制和包裹，使用者可以更容易地发现故障点并进行修复。
二、常用桥架电缆敷设材料桥架电缆敷设所需的材料通常有多种选择，主要取决于具体使用情况和环境要求。
以下是几种常见的桥架材料：1. 金属桥架：金属材料如钢、铝合金等常用于工业领域，具有较高的强度和耐腐蚀性。
金属桥架适用于长距离、高负荷和复杂环境的电缆敷设。
2. FRP桥架：纤维增强塑料（FRP）桥架具有较轻的重量、良好的绝缘性和耐腐蚀性，适用于室内、桥梁及轻载荷场所的电缆敷设。
3. PVC桥架：聚氯乙烯（PVC）桥架具有较低的成本和良好的电绝缘性，适用于中小型建筑物和低电压电缆的敷设。
三、桥架电缆敷设工程方案桥架电缆敷设的工程方案需要根据具体情况进行设计和选择。
以下是一些应考虑的要素：1. 路线规划：根据电缆敷设的需求，确定适合的路线。
考虑到耐久性和美观性，应选择那些较为稳定和免受外界破坏的区域。
2. 桥架布局：根据电缆数量、负荷以及环境要求，确定桥架的布局和大小。
确保桥架能够承载电缆的重量并提供足够的通风空间。
3. 安装固定：选择合适的安装方式，如悬挂、支撑或固定在墙壁或地面上。
确保桥架安装稳固可靠，并能够轻松进行维修和更换。
电缆及桥架敷设要求
电缆及桥架敷设要求一、电缆敷设要求。
1. 前期准备。
敷设前得把路径规划好，不能乱走。
就像你出门旅游得先规划好路线，不然到处乱撞。
要根据设计图来，该穿墙的地方要提前预留好孔洞，可不能临时再去砸墙。
2. 敷设过程。
电缆不能拉得太紧，不然它会“喊疼”的。
也不能太松，松松垮垮的像没精神的面条可不行。
要有一定的余量，就像穿衣服要有点宽松度，大概每段电缆留个半米左右的余量就挺合适。
不同电压等级、不同用途的电缆要分开敷设。
就好比把大人和小孩分开排队，不能混在一起。
高压电缆和低压电缆得各走各的路，不然它们会“吵架”，还容易出安全问题。
电缆在拐弯的地方要自然弯曲，不能硬掰。
就像你弯胳膊一样，得顺着关节来，要是硬掰电缆，它的绝缘层可能就会受伤，那可就危险了。
电缆的敷设深度也有讲究。
如果是埋地敷设，在正常的地面下至少得半米深，要是在经常过车的地方，那就得更深一点，得一米左右，就像给电缆盖个结实的小房子，让它安安稳稳的。
电缆在敷设过程中，每段都得有标识。
就像给每个人都挂上名字牌一样，这样以后检修或者找线的时候就方便多了。
标识要清楚，写清楚电缆的规格、起点和终点这些重要信息。
3. 终端处理。
电缆终端头的制作要精细。
就像做手工一样，要把绝缘层剥得恰到好处，不能伤到芯线。
接线要牢固，要是接得松松的，就像没系紧鞋带一样，容易出故障。
终端头做好后要密封好，不能让水分或者灰尘进去捣乱。
这就好比把宝藏藏在密封的盒子里，只有这样才能保证电缆长久地正常工作。
二、桥架敷设要求。
1. 桥架安装。
桥架的支架要安装牢固。
这就像盖房子的柱子得稳当，要是支架不牢固，桥架就会晃悠，那上面的电缆可就不安全了。
支架间距不能太大，一般水平安装的时候，两米左右一个支架就比较合适，就像给桥架安排均匀的小凳子让它稳稳地坐着。
桥架的连接处要平整、严密。
就像拼图一样，要严丝合缝。
要是连接处有缝隙，电缆在里面可能会被卡住，而且也不美观。
桥架要接地良好。
这就像给桥架穿上一层防雷防静电的铠甲，要是接地不好，万一有个漏电或者静电积累，那就像在雷区里玩火，非常危险。
电缆桥架安装和桥架内电缆敷设施工工艺工法(后附照片)
电缆桥架安装和桥架内电缆敷设施工工艺工法1 前言1.1工艺工法概况电缆桥架有铝合金桥架、钢制桥架等，由于材质不一样致使其安装方式及技术要求也不一样。
电缆敷设分为动力电缆、控制电缆等，用途不一样相应的敷设方式也不一样。
1.2工艺原理电缆桥架的安装通过先安装桥架支架、安装桥架、接地线的过程进行施工，电缆敷设通过相应的电缆排布图进行电缆敷设。
2 工艺工法特点电缆桥架采用成品支架与弯头采用制作的方式，电缆敷设采用人力及简单机械的方式进行施工。
3 适用范围本工艺工法适用于一般工业与民用建筑内电缆桥架安装和桥架内电缆敷设施工。
4 主要引用标准《建筑工程施工质量验收统一标准》(GB50300)《建筑电气工程施工质量验收标准》(GB50303)5 施工方法低压电动机、电动执行机构和控制设备的试验和试运行大体可分为以下几个步骤：施工准备、划线定位、固定件安装、桥架支撑架安装、桥架、托盘安装、桥架的接地保护、敷设电缆、电缆头制作等。
6 工艺流程及操作要点6.1施工工艺流程6.1.1室内电缆桥架及电缆敷设施工工艺流程见图16.2操作要点6.2.1划线定位根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度）确定并标出支撑物的具体位置。
6.2.2固定件安装螺栓安装：用冲击钻钻孔直径的误差不得超过±0.5～±0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清理干净。
打孔的深度应以套管全部埋入墙内或顶板内，表面平齐为宜。
用木锤或垫上木板后用铁锤将膨胀螺栓敲入墙内或顶板内，螺栓固定后，其头部倾斜值不应大于2mm或采用带膨胀螺母镀锌通丝吊杆。
6.2.3桥架支撑件安装1 撑件在室内安装常用的几种形式可参照国标图集.2 自制支架与吊架所采用的扁铁规格不应小于30mm*3mm，角钢规格不小于25mm*25mm*3mm，圆钢不小于Φ8自制吊支架必须小于按设计要求进行防腐处理。
电缆桥架电缆敷设施工方案-3
电缆桥架电缆敷设施工方案-3摘要，而电缆敷设是指将电缆布置在指定位置并连接好的过程。
本篇文档将详细介绍电缆桥架电缆敷设的施工方案，以达到安全、高效、合理的敷设效果。
一、施工准备1.物料准备：收集所需的电缆、电缆桥架、连接器等物料，并进行检查确认。
2.工具准备：准备好电缆敷设所需的工具，如铲子、扳手、电缆剥线器等。
3.人员准备：确定施工人员，包括操作员、监理人员等。
4.安全准备：提前对施工区域进行安全检查，确保施工过程中安全无虞。
二、电缆桥架安装1.确定桥架位置：根据设计图纸确定电缆桥架的安装位置，标注好位置，做好基础的准备工作。
2.安装支架：按照标注好的位置安装电缆桥架支架，确保支架牢固、稳定。
3.连接支架：连接好各支架之间的跨接件，保证整个桥架系统连接紧密。
4.检查调整：完成桥架的安装后，检查整体结构，做好必要的调整和加固工作。
三、电缆敷设1.剥线：根据需要剥去电缆绝缘层，确保电缆接线部分暴露出来。
2.布线：按照设计要求，在桥架上铺设电缆，保证布线整齐、有序。
3.连接：连接好电缆端头，确保连接牢固、信号良好。
4.标识：在电缆敷设完毕后，做好电缆的标识工作，便于后续维护。
四、验收与完工1.验收：进行施工质量验收，检查电缆桥架和电缆敷设是否符合要求。
2.整理清理：完成施工后，清理施工现场，确保安全无隐患。
3.报告提交：将完工报告提交相关部门，做好施工记录。
结语，相信读者能够掌握电缆桥架电缆敷设的基本步骤和要点，从而在实际工作中能够更加规范、高效地进行相关施工工作。
希望本文能对您有所帮助，谢谢！以上是电缆桥架电缆敷设的施工方案，希望对您有所启发。
桥架电缆敷设安装施工方案
桥架电缆敷设安装施工方案
1、敷设工艺
（1）在桥架结构预制安装好后，将桥架电缆沿桥架方向线路进行连接；
（2）用固定装置将电缆支架和桥架结构进行连接；
（3）电缆放置在支架内，应注意避免缠绕；
（4）在电缆→桥架结构方向上，用导线夹把线拉紧，用导线绳把电
缆固定住；
（5）安装好电缆后，需要对电缆进行重新验收，确保电缆的安装质量；
（6）在桥架敷设电缆完成后，需要对整体桥架结构的安全性进行检查。
2、注意事项
（1）在桥架电缆敷设施工过程中，应严格按照设计要求进行敷设，
避免产生偏差以及在敷设过程中产生安全隐患；
（2）在桥架结构拆除和装置安装过程中应当规范化施工，运用正确
的方法，以保证施工质量；
（3）电缆放置时应注意防止电缆受潮；
（4）施工过程中，在桥架结构安装时应当按照技术规范要求来安装；
（5）施工中，对于电缆的处理过程、接头的处理、绝缘等要求应当认真细致，注意电流过大会对结构产生危害，所以电流的过度也要控制；
（6）在桥架敷设电缆完成后。
桥架电缆敷设方案
桥架电缆敷设方案桥梁是连接两个不同地区的重要通道，而电缆则是现代社会不可或缺的能源传输和信息传输的重要环节。
在桥梁建设过程中，如何合理地敷设电缆，成为一项重要的工程问题。
本文将详细介绍桥架电缆敷设方案，以及其中的一些挑战和解决方案。
首先，桥架电缆敷设的核心问题是如何平衡美观和功能性。
桥梁作为城市的名片之一，其外观设计需要美观大方。
然而，电缆的敷设又需要考虑到不影响交通以及方便维护。
为了解决这个问题，可以通过将电缆隐藏在桥梁的中央部位，或者在桥梁两侧设置特殊的电缆外壳，以保护电缆同时不影响桥梁整体的美观度。
其次，桥架电缆敷设方案需要考虑电缆的敷设方式和保护。
通常情况下，电缆可以通过桥梁上方的吊架进行敷设，或者通过架空电缆槽进行保护。
吊架敷设方式可以保持电缆离地，提高其安全性。
而架空电缆槽则可以保护电缆不受外部环境的侵蚀。
同时，还需要考虑电缆的冷却和通风问题，以确保电缆能够正常运行。
此外，在桥架电缆敷设过程中，需要考虑到电缆的接头问题。
由于桥梁的跨度一般较大，因此电缆的长度也较长，而接头则是电缆系统中薄弱的环节。
为了保证电缆的正常传输效果，可以使用冷缩套管或者终端头来保护接头。
此外，还需要定期检查电缆的接头，并进行必要的维护和更换，以确保桥架电缆的长期使用。
最后，桥架电缆敷设方案还需要考虑到电缆的防火问题。
桥梁作为城市交通的重要通道，其一旦发生火灾，将造成极大的损失。
因此，在电缆敷设过程中，需要选择符合防火要求的电缆材料，并设置相应的防火设施，如灭火器或者防火墙等。
此外，还需要定期检查防火设施的运行情况，以确保桥架电缆的安全性。
综上所述，桥架电缆敷设方案需要综合考虑美观、功能性、保护、接头和防火等多个因素。
只有在平衡这些要素的基础上，才能制定出适合桥梁的电缆敷设方案。
通过科学合理地布置电缆，不仅可以提高桥梁的使用寿命和通行效率，还能够确保电缆系统的安全稳定运行。
这将为现代社会的能源传输和信息传输提供更加可靠的基础设施。
桥架内电缆敷设技术交底
电缆桥架安装和桥架内电缆敷设电缆敷设技术交底1 电缆桥架安装和桥架内电缆敷设电缆敷设电缆敷设工程施工和质量验收。
2 施工准备2.1材料质量规定电缆桥架具有产品合格证规格型号要符合设计规定其部件齐全、表面光滑、不变形平直无明显扭曲支架应焊接牢固无明显变形下料误差应在5mm 范围内切口应无卷边毛刺，采用镀锌制品，镀锌钢板旳厚度在桥架宽度不不不大于400mm 时厚度不不不不大于1.5mm;在400 至800mm 之间时厚度不不不不大于2mm;不不大于800mm 时厚度不不不不大于2.5mm 涂层完整无锈蚀电缆旳型号、电压、规格必须符合设计规定应选用符合国家现行技术原则旳产品。
要按批查验合格证生产许可证。
耐热、阻燃旳电缆外护层有明显标识和制造厂标。
当对电缆绝缘性能导电性能和阻燃性能有异议时按批抽样送有资质旳试验室检测。
2.1.3 防火堵料(防火枕)、防火涂料应选用经国家鉴定旳定型产品。
2.1.4 竖井内旳配电箱应有出厂合格证、生产许可证、“CCC ”认证标志和认证证书复印件及试验记录。
使用旳辅助材料钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
2.1.6 金属膨胀螺栓:根据容许拉力和剪力及设备旳安装孔径确定。
2.1.7 接线端子:根据导线截面及导线根数选用对应规格旳接线端子。
2.1.8 镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。
2.2 重要施工工具、机具有电工工具、手电钻、冲击钻、活扳手、钢锯、锯条、电焊机、锡锅、喷灯、锡勺、兆欧表、万用表、高凳等。
2.3 作业条件土建墙体构造已弹出施工水平线墙面抹灰及面层巳竣工。
电缆桥架及穿楼板旳预留洞日已处理好安装防火隔板旳埋件巳整顿好。
安装电缆桥架所需要旳支架等附件巳加工好。
竖井内电气预埋管路巳整顿好。
3 1 施工工艺确定电缆桥架位置→固定支架→桥架安装→金属桥架旳接地保护→敷设电缆。
电缆桥架安装及桥架内电缆敷设
一、施工预备〔一〕、技术预备1、批阅设计图纸，现场勘查电气设备安装位置、电缆桥架安装的路向、电缆桥架途径建筑构造类型、预埋件和预留孔洞的位置，尺寸。
2、按施工图测量放线、坐标和标高、走向，经符合符合设计要求。
3、电缆敷设前，应现场复核桥架路向、弯曲半径是否符合标准要求。
〔二〕、材料预备电缆桥架及其配件、电缆、金属型材、防锈涂料、油性涂料、标志牌等。
〔三〕、施工机具1、主要安装机具：电锤、电钻、开孔机、活扳手、铅笔、粉线袋、卷尺、高凳等；2、主要检测机具：经纬仪、水平仪、兆欧表、万用表、绝缘电阻测试仪等。
〔四〕、作业条件1、协作土建的构造施工，预留孔洞，预埋铁和预埋吊杆、吊架、保护管等全部完成。
2、顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进展桥架敷设。
3、电缆耐压和电阻测试符合要求的相关的技术标准的规定。
4、线路上的障碍物已经清理干净5、电缆线路的敷设所需的配件、附件匹配齐全。
二、材料质量掌握〔一〕、各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等有产品合格证;桥架内外应光滑平坦,无棱刺,不应有扭曲,翘边等变形现象；〔二〕、桥架的外观检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
外表防腐层材料应符合国家现行有关标准的规定。
桥架螺栓孔径，在螺杆直径不大于M16 时，可比螺杆直径大2mm。
同一组内相邻两孔间距±0.7mm；同一组内任意两孔间距±1mm；相邻两组的端孔间距±1.2mm。
〔三〕、各种金属型钢不应有明显锈蚀，管内无毛刺。
全部紧固螺栓，均应采用镀锌件。
四〕、膨胀螺栓：应依据允许拉力和剪力进展选择〔五〕、每盘电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆盘应完好无损。
〔六〕、电缆外观完好无损，包装完好，无压扁、扭曲，铠装无松卷。
耐热、阻燃的电缆外保护层有明显标识和制造厂标。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹。
桥架内电缆敷设规范
桥架内电缆敷设规范桥架内电缆敷设规范桥架是一种用于支撑和保护电缆的结构，广泛应用于建筑物、地下管道等场所。
为了确保桥架内电缆的安装质量和使用效果，需要制定一套规范来指导电缆的敷设。
1. 桥架选择：根据电缆的类型和用途选择合适的桥架，桥架内宽度应允许电缆与附件的顺利敷设，并避免过度挤压或弯曲。
2. 桥架间距：桥架的间距应根据电缆的直径和敷设数量来确定。
一般情况下，间距不应小于电缆直径的1.5倍，以确保电缆的散热和通风。
3. 电缆固定：电缆应牢固地固定在桥架上，以防止在使用过程中发生杂乱和积水。
固定方式可以使用塑料束扎带、固定卡等。
对于重要的电缆，应使用防火固定夹进行固定。
4. 弯曲半径：电缆在敷设过程中的弯曲半径应符合电缆厂家的要求，避免过度弯曲导致电缆损坏或信号衰减。
一般情况下，弯曲半径不应小于电缆直径的10倍。
5. 防火处理：如果电缆通过易燃区域或需要保护的区域，应进行防火处理。
可以使用防火套管或涂覆防火涂料进行处理，确保电缆在火灾发生时能够保持良好的工作状态。
6. 交叉敷设：当不同类型或功率的电缆需要交叉敷设时，应采取合适的隔离措施，以避免电磁干扰或电缆损坏。
可以使用绝缘隔离层或金属屏蔽进行隔离处理。
7. 标识标记：每根电缆都应标注清楚其用途、类型和敷设日期等信息。
可以使用标签或涂鸦等方式进行标识，方便日后的维护和管理。
8. 敷设检查：在敷设完成后，应进行一次全面的检查，确保电缆的质量和安装效果。
检查项目包括电缆固定、连接头的安装、防火措施、交叉敷设的隔离等。
9. 档案管理：对于敷设的电缆，应建立档案管理，记录电缆的敷设位置、规格、品牌等信息，以便后续的维护和管理。
10. 维护保养：定期对桥架内的电缆进行检查和维护，确保其正常运行。
如发现电缆损坏或老化，及时更换或修复。
以上是桥架内电缆敷设的一些规范和要求，通过遵循这些规范，可以确保电缆的质量和使用效果，延长电缆的使用寿命，并避免发生故障和事故。
管内桥架内线缆敷设规范要求
管内桥架内线缆敷设规范要求
一、安装环境
1、管内、桥架内线缆必须在室内环境安装，工作环境温度控制-
20℃~+60℃，相对湿度不大于90%。
2、线缆安装地点必须完全干燥，雨水、油污等妨碍安装的地方不得
安装线缆；
3、线缆安装地点绝缘性能良好，接触电位不超过2kV；
4、线缆安装地点无强电磁场，无有害气体、腐蚀性气体和有害物质；
5、管内、桥架内线缆安装地点必须能够防止外来物体损坏线缆，不
易受外界机械损坏；
6、管内、桥架内线缆不得暴露在阳光直射下，线缆外表面不得有明
显烧痕；
7、管内、桥架内线缆安装地点应设置电缆槽、电缆槽盖等防护设施；
8、安装管道必须稳固可靠，避免受到外力的影响；
9、管内、桥架内线缆安装地点不得有明显的振动，撞击等强调损伤；
10、管内、桥架内线缆应避免接触到成熟的腐蚀性物体，不得折弯半
径小于线缆本身尺寸；
11、管内、桥架内线缆安装密度不得大于线缆所能容纳的密度，线缆
接头保护装置的敷设必须规范；
12、安装线缆的管道必须有足够的接地线；
13、安装线缆的管道必须够大以便于检修和维护，测量时不得到挤压；。
桥架内电缆敷设
桥架内电缆敷设施工工艺标准(QB-CNCEC J060401-2004)1使用范围本工艺适用于10kV及以下一般工业与民用建筑电气工程控制电缆(包括计算机电缆)及电力电缆在桥架内的敷设工程。
2施工准备2.1原材料、半成品的要求2.1.1型号规格及电压等符合设计要求，并有合格证。
矿用橡套软电缆、交流额定电压3kv及以下铁路机车车辆用电缆、额定电压450/750V及以下聚氯乙烯电缆需“CCC”认证标志。
2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。
2.1.3电缆外观完好无损，铠装无锈蚀，无机械损伤，明显皱褶扭曲现象。
橡套、塑料电缆外皮及绝缘层无老化及裂纹。
2.1.4缆的其他附属材料：电缆盖板、电缆标示庄、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。
2.1.5电缆出厂检验报告符合标准：2.1.6对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的试验室检测。
2.2主要工机具敷设电缆机具见表2.2,根据需要选用需要的工具。
14 钢锯 个 3 手工锯割电缆 15 手锤 个 3 现场用 16 扳手 个 5 现场用17 电气焊工具 套 1 制作支架等切割金属等 18 电工工具 套 1 现场用19无线电对讲机 套 4 敷设电缆时的通讯工具 20手持扩音喇叭个2组织敷设电缆用2.3 作业条件2.3.1 电缆线路的安装工程应按施工图进行施工。
2.3.2与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及验 收规范中的有关规定。
2.3.3 电缆桥架已敷设完毕，并验收合格。
2.4作业人员主要施工人员：电工、起重工。
经过培训、考核人员持证上岗。
3施工工艺 3.2.1 电缆牵引可用人力或机械牵引，见直埋电缆牵引方式。
3.2.2 水平敷设：3.2.2.1电缆沿桥架或托盘敷设设计无要求时，应将电缆单层敷设，排列整齐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监理（建设）单位
验收意见：
施工单位项目
专业负责人：
项目专业质量检查员：
年月日（章）
验收意见：
监理（建设）单位
专业负责人：
项目专业监理工程师：
年月日（章）
注：本表一式三份，单位工程负责人，工地技检员，建设单位各执一份。基础工程由设计单位验收。
郑州市重点建设工程质量监督中心监制
/
符合要求
简图及说明
按图施工,动力系统电线及电缆敷设在水平桥架内,排列整齐, 无绞拧现象, 且在首末两端和转弯处均设置标志牌，符合设计及施工质量验收规范要求.
施工单位
监理（建设）单位
验收意见：
施工单位项目
专业负责人：
项目专业质量检查员：
年月日（章）
验收意见：
监理（建设）单位
专业负责人：
项目专业监理工程师：
856.2
/
符合要求
2
动力系统电线敷设
ZR-BV-16mm2
米
386.3
/
符合要求
3
动力系统电线敷设
ZR-BV-25mm2
米
104.2
/
符合要求
4
动力系统电线敷设
ZR-BV-35mm2
米
888.3
/
符合要求
5
动力系统电线敷设
ZR-BV-50mm2
米
507.6
/
符合要求
6
动力系统电线敷设
ZR-BV-70mm2
5层动力系统
隐蔽工程内容
项次
线路名称
电线、电缆型号
及规格
单位
数量
分支接头连接
方法
检查情况
1
动力系统电线敷设
NH-YJV-3*95+2*50
米
187.2/符来自要求2动力系统电线敷设
ZR-YJV-3*95+2*50
米
103.5
/
符合要求
3
4
5
6
7
8
9
10
简图及说明
按图施工,动力系统电线及电缆敷设在水平桥架内,排列整齐, 无绞拧现象, 且在首末两端和转弯处均设置标志牌，符合设计及施工质量验收规范要求.
年月日（章）
注：本表一式三份，单位工程负责人，工地技检员，建设单位各执一份。基础工程由设计单位验收。
郑州市重点建设工程质量监督中心监制
电线、电缆穿管和线槽敷设隐蔽工程验收记录
GB50303-2002
工程名称
分项工程名称
桥架内电线、电缆敷设
施工单位
验收日期
2004.7.28
设计单位及图纸编号
系统名称或层段
电线、电缆穿管和线槽敷设隐蔽工程验收记录
GB50303-2002
工程名称
分项工程名称
桥架内电线、电缆敷设
施工单位
验收日期
2004.7.28
设计单位及图纸编号
系统名称或层段
5层动力系统
隐蔽工程内容
项次
线路名称
电线、电缆型号
及规格
单位
数量
分支接头连接
方法
检查情况
1
动力系统电线敷设
ZR-BV-10mm2
米
米
923.1
/
符合要求
7
动力系统电缆敷设
NH-YJV-3*185+2*95
米
96.2
/
符合要求
8
动力系统电缆敷设
ZR-YJV-3*185+2*95
米
294.2
/
符合要求
9
动力系统电缆敷设
ZR-YJV-3*150+2*70
米
112.3
/
符合要求
10
动力系统电缆敷设
ZR-YJV-3*120+2*70
米
182.5
