可膨胀石墨技术参数

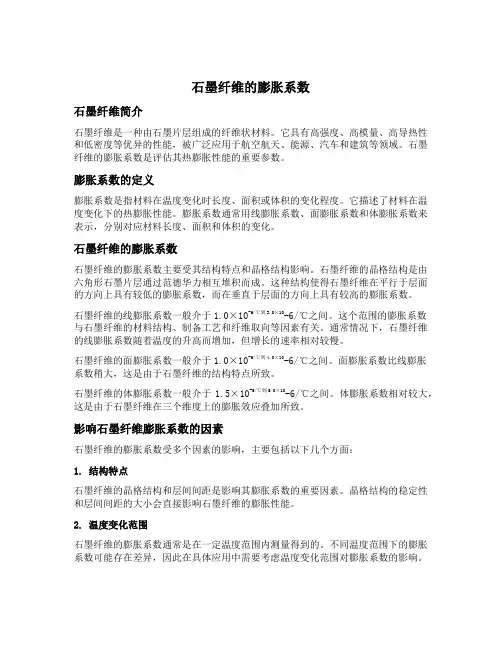

石墨纤维 膨胀系数
石墨纤维的膨胀系数石墨纤维简介石墨纤维是一种由石墨片层组成的纤维状材料。
它具有高强度、高模量、高导热性和低密度等优异的性能，被广泛应用于航空航天、能源、汽车和建筑等领域。
石墨纤维的膨胀系数是评估其热膨胀性能的重要参数。
膨胀系数的定义膨胀系数是指材料在温度变化时长度、面积或体积的变化程度。
它描述了材料在温度变化下的热膨胀性能。
膨胀系数通常用线膨胀系数、面膨胀系数和体膨胀系数来表示，分别对应材料长度、面积和体积的变化。
石墨纤维的膨胀系数石墨纤维的膨胀系数主要受其结构特点和晶格结构影响。
石墨纤维的晶格结构是由六角形石墨片层通过范德华力相互堆积而成。
这种结构使得石墨纤维在平行于层面的方向上具有较低的膨胀系数，而在垂直于层面的方向上具有较高的膨胀系数。
石墨纤维的线膨胀系数一般介于1.0×10-6/℃到3.0×10-6/℃之间。
这个范围的膨胀系数与石墨纤维的材料结构、制备工艺和纤维取向等因素有关。
通常情况下，石墨纤维的线膨胀系数随着温度的升高而增加，但增长的速率相对较慢。
石墨纤维的面膨胀系数一般介于1.0×10-6/℃到4.0×10-6/℃之间。
面膨胀系数比线膨胀系数稍大，这是由于石墨纤维的结构特点所致。
石墨纤维的体膨胀系数一般介于1.5×10-6/℃到5.0×10-6/℃之间。
体膨胀系数相对较大，这是由于石墨纤维在三个维度上的膨胀效应叠加所致。
影响石墨纤维膨胀系数的因素石墨纤维的膨胀系数受多个因素的影响，主要包括以下几个方面：1. 结构特点石墨纤维的晶格结构和层间间距是影响其膨胀系数的重要因素。
晶格结构的稳定性和层间间距的大小会直接影响石墨纤维的膨胀性能。
2. 温度变化范围石墨纤维的膨胀系数通常是在一定温度范围内测量得到的。
不同温度范围下的膨胀系数可能存在差异，因此在具体应用中需要考虑温度变化范围对膨胀系数的影响。
3. 纤维取向石墨纤维的取向对其膨胀系数也有一定影响。
膨胀石墨密度-概述说明以及解释
膨胀石墨密度-概述说明以及解释1.引言概述部分的内容可以描述整篇文章的背景和主题，并引出文章所要探讨的内容。
下面是一种可能的方式来撰写概述部分的内容:"1.1 概述膨胀石墨密度是指膨胀石墨材料的密度值，它是研究膨胀石墨材料物理性质和应用领域的重要参数之一。
随着科学技术的不断发展，膨胀石墨在高温、高压和高速摩擦等特殊环境下表现出独特的性能和应用潜力。
因此，对膨胀石墨密度进行深入研究和理解，对于推动膨胀石墨材料的应用和开发具有重要意义。
本文致力于对膨胀石墨密度进行系统性研究和分析，并将其影响因素进行探讨。
首先，我们将介绍膨胀石墨的定义和特性，包括其结构、组成和化学性质等方面。
其次，我们将重点关注膨胀石墨密度的影响因素，包括温度、压力和化学处理等。
通过对这些因素的详细讨论，我们将得出关于膨胀石墨密度变化规律的结论，并探讨对膨胀石墨密度的重要性和应用进行深入思考。
通过本文的研究和讨论，我们将进一步了解膨胀石墨密度的相关知识和特性，为其在高温、高压和特殊摩擦条件下的应用提供理论依据。
同时，我们也将为膨胀石墨材料的未来发展和应用提供新的思路和方向。
接下来的章节中，我们将逐步深入挖掘膨胀石墨密度的相关内容。
首先，我们将介绍膨胀石墨的定义和特性，以帮助读者对膨胀石墨的基本知识有一个全面的了解。
然后，我们将详细讨论膨胀石墨密度的影响因素，包括外部环境和内部结构等方面。
最后，我们将总结研究结果，并对膨胀石墨密度的重要性和应用进行讨论，以期为膨胀石墨材料的进一步研究和应用提供参考和指导。
"1.2 文章结构文章结构部分可以描述一下整篇文章的组织结构和各个章节的内容概述，以帮助读者更好地理解文章的组织架构和思路。
具体内容可以参考下方示例：文章结构本文主要探讨膨胀石墨密度的相关问题。
文章共分为引言、正文和结论三个部分。
1. 引言引言部分主要概述膨胀石墨密度的基本概念，并介绍文章的研究目的和意义。
首先简要介绍了膨胀石墨的定义和特性，并重点探讨了膨胀石墨密度对其性能的影响。
石墨检测基本项目及检测标准
石墨检测
石墨检测的产品主要有以下种类：天然石墨、致密结晶状石墨、鳞片石墨、鳞片石墨、隐晶质石墨；石墨粉、石墨纸、膨胀石墨、石墨乳、可膨胀石墨、土状石墨和导电石墨粉。
一、检测项目：
1、含量分析：固定碳、水分、杂质含量等；
2、物理性质：硬度、灰分、粘度、细度、粒度、挥发分、比重、比表面积、熔点等；
3、力学性能：抗拉强度、脆性、弯曲试验、拉伸试验等；
4、化学性能：耐水性、耐久性、耐酸碱性、耐腐蚀性、耐候性、耐热性等。
5、其他参数：导电性、导热性、润滑性、化学稳定性、抗热震性等。
二、相关检测标准：
GB/T3518-2008鳞片石墨
GB/T3519-2008微晶石墨
YB/T4088-2000石墨电极
YB/T 2818-2005石墨块
JB/T 2750-2006高纯石墨
GB/T 10698-1989可膨胀石墨
GB/T 13465.2-2002 不透性石墨材料试验方法
三、小结
石墨（graphite）是一种结晶形碳，六方晶系,为铁墨色至深灰色，质软,有滑腻感,可导电。
化学性质不活泼,耐腐蚀,与酸、碱等不易反应。
在空气或氧气中加强热,可燃烧并生成二氧化碳。
强氧化剂会将它氧化成有机酸。
用作抗摩剂和润滑材料,制作坩埚、电极、干电池、铅笔芯。
高纯度石墨可在核反应堆上作中子减速剂，不同的行业对石墨应用的要求也不一样，以上的检测方法主要是借鉴了科标无机检测中心的石墨检测方法，本中心专业提供石墨检测服务，并开具第三方报告。
可膨胀石墨国标
１主题内容与适用范围本标准规定了可膨胀石墨产品的等级、牌号、技术要求、试验方法及检验规则。
本标准适用于可膨胀石墨的质量检验和验收。
２引用标准GB 3520 石墨粒度测定方法３术语3.1 可膨胀石墨经特殊处理后遇高温可瞬间膨胀成蠕虫状的天然晶质石墨。
3.2 膨胀容积单位质量的可膨胀石墨在规定的温度下膨胀后的体积，mL/g。
4 产品牌号、等级4.1 可膨胀石墨根据纯度和粒度划分成不同的牌号。
纯度按灰分的大小分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级。
4.2 每个牌号根据灰分、水分、筛余量分为优等品、一级品、合格品三个等级。
4.3 牌号由代号、粒度、纯度等级组成。
例：KP500-Ⅱ，KP为可膨胀的汉语拼音缩写，500 表示粒度为500μm，Ⅱ表示纯度等级为Ⅱ等。
5 技术要求各牌号、等级的可膨胀石墨的技术指标应符合表１规定。
表１────┬────┬───────────┬───────────┬───────────┬────┬───│膨胀容积│ 灰分│ 水分│ 筛余量│ │牌号│ mL/g │ ％│ ％│ ％│ 挥发分│pH值│ ≥ ├───┬───┬───┼───┬───┬───┼───┬───┬───┤ ％││ │优等品│一级品│合格品│优等品│一级品│合格品│优等品│一级品│合格品│ │────┼────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼───KP500-Ⅰ│ 200 │││││││││││────┼────┤ │0.40￣│0.71￣│ │ │ │ │ │ │ │KP500-Ⅰ│ 200 │〈0.40│ 0.70│ 1.00│ │ │ │ │ │ │ │────┼────┤ │ │ │ │ │ │ │ │ │ │KP500-Ⅰ│ 150 │││││3.00￣│5.01￣│ │80.1￣│75.0￣│ │3.0￣────┼────┼───┼───┼───┤〈3.00│ 5.00│ 8.00│〉90.0│ 90.0│ 90.0│≤10.00 │ 5.0 KP500-Ⅱ│ 200 │││││││││││────┼────┤1.01￣│2.01￣│3.01￣│ │ │ │ │ │ │ │KP500-Ⅱ│ 200 │ 2.00│ 3.00│ 5.00││││││││────┼────┤ │ │ │ │ │ │ │ │ │ │KP500-Ⅱ│ 150 │││││││││││────┼────┼───┼───┼───┤ │ │ │ │ │ │ │KP500-Ⅲ│ 150 │││││││││││────┼────┤5.01￣│6.01￣│7.01￣│ │ │ │ │ │ │ │KP500-Ⅲ│ 150 │ 6.00│ 7.00│ 9.00││││││││────┼────┤ │ │ │ │ │ │ │ │ │ │KP500-Ⅲ│ 100 │││││││││││────┼────┼───┼───┼───┤ │ │ │ │ │ │ │KP500-Ⅳ│ 150 │││││││││││────┼────┤9.01￣│10.01 │11.01 │ │3.00￣│5.01￣│ │80.1￣│75.0￣│ │ 3.0￣KP500-Ⅳ│ 150 │ 10.00│￣│ ￣│〈300 │ 5.00│ 8.00│〉90.0│ 90.0│ 80.0│≤10.00 │ 5.0────┼────┤ │ 11.00│ 13.00│ │ │ │ │ │ │ │KP500-Ⅳ│ 100 │││ │ │ │ │ │ │ │ │────┼────┼───┼───┼───┤ │ │ │ │ │ │ │KP500-Ⅴ│ 100 │││││││││││────┼────┤13.01 │14.01 │15.01 │ │ │ │ │ │ │ │KP500-Ⅴ│ 100 │￣│ ￣│ ￣│ │ │ │ │ │ │ │────┼────┤ 14.00│ 15.00│ 18.00│ │ │ │ │ │ │ │KP500-Ⅴ│ 80 │││││ │ │ │ │ │ │────┴────┴───┴───┴───┴───┴───┴───┴───┴───┴───┴────┴───6 试验方法6.1 试样及其制备6.1.1 取样方法按本标准7.2条进行。

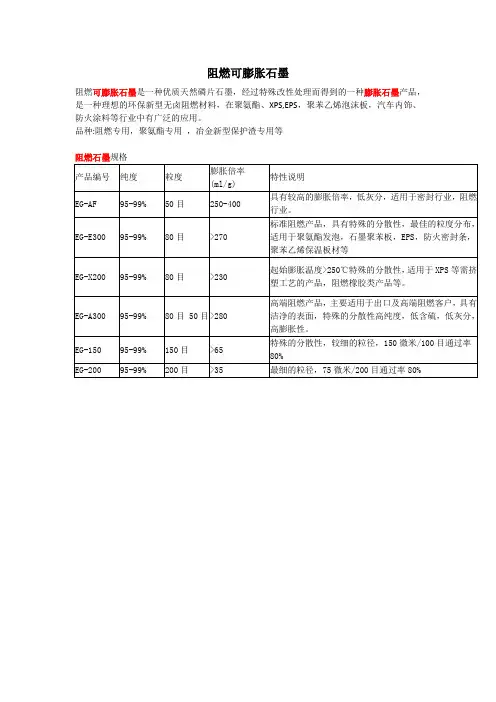

阻燃可膨胀石墨
阻燃可膨胀石墨
阻燃可膨胀石墨是一种优质天然磷片石墨，经过特殊改性处理而得到的一种膨胀石墨产品，是一种理想的环保新型无卤阻燃材料，在聚氨酯、XPS,EPS，聚苯乙烯泡沫板，汽车内饰、防火涂料等行业中有广泛的应用。
品种:阻燃专用，聚氨酯专用，冶金新型保护渣专用等
阻燃石墨规格
产品编号纯度粒度膨胀倍率
(ml/g)
特性说明
EG-AF95-99%50目250-400具有较高的膨胀倍率，低灰分，适用于密封行业，阻燃行业。
EG-E30095-99%80目>270标准阻燃产品，具有特殊的分散性，最佳的粒度分布，适用于聚氨酯发泡，石墨聚苯板，EPS，防火密封条，聚苯乙烯保温板材等
EG-X20095-99%80目>230起始膨胀温度>250℃特殊的分散性，适用于XPS等需挤塑工艺的产品，阻燃橡胶类产品等。
EG-A30095-99%80目 50目>280高端阻燃产品，主要适用于出口及高端阻燃客户，具有洁净的表面，特殊的分散性高纯度，低含硫，低灰分，高膨胀性。
EG-15095-99%150目>65特殊的分散性，较细的粒径，150微米/100目通过率80%
EG-20095-99%200目>35最细的粒径，75微米/200目通过率80%。

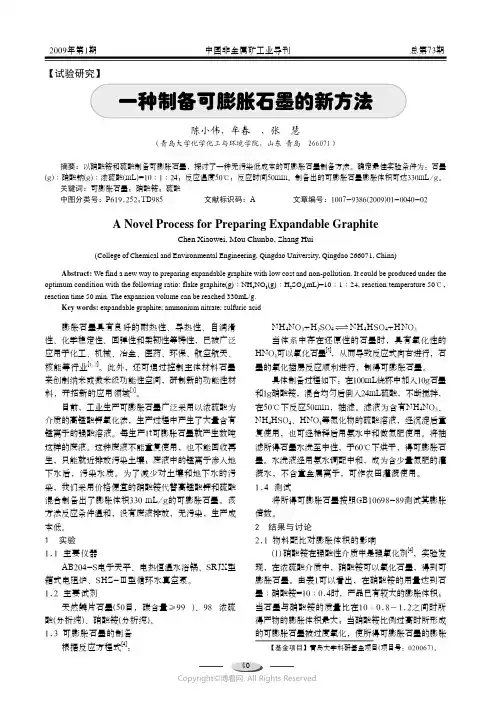

210995794_一种制备可膨胀石墨的新方法
【试验研究】陈小伟，牟春博，张 慧（青岛大学化学化工与环境学院，山东 青岛 266071）摘要：以硝酸铵和硫酸制备可膨胀石墨，探讨了一种无污染低成本的可膨胀石墨制备方法。
确定最佳实验条件为：石墨(g)∶硝酸钠(g)∶浓硫酸(mL)=10∶1∶24；反应温度50℃；反应时间50min。
制备出的可膨胀石墨膨胀体积可达330mL/g。
关键词：可膨胀石墨；硝酸铵；硫酸中图分类号：P619.252;TD985 文献标识码：A 文章编号：1007-9386(2009)01-0040-02A Novel Process for Preparing Expandable GraphiteChen Xiaowei, Mou Chunbo, Zhang Hui(College of Chemical and Environmental Engineering, Qingdao University, Qingdao 266071, China)Abstract: We find a new way to preparing expandable graphite with low cost and non-pollution. It could be produced under the optimum condition with the following ratio: flake graphite(g)∶NH 4NO 3(g)∶H 2SO 4(mL)=10∶1∶24, reaction temperature 50℃,reaction time 50 min. The expansion volume can be reached 330mL/g.Key words: expandable graphite; ammonium nitrate; sulfuric acid膨胀石墨具有良好的耐热性、导热性、自润滑性、化学稳定性、回弹性和柔韧性等特性，已被广泛应用于化工、机械、冶金、医药、环保、航空航天、核能等行业[1,2]。
膨胀石墨
种类
柔性石墨密封材料按其用途，主要分为两大类：一类用于各种泵、阀门、反应釜上的密封填料；另一类是用 于各种管道法兰上的石墨垫片。
①密封填料
密封填料是将切成适当宽度和长度的膨胀石墨带缠绕在不同规格的金属模中，在压力机上直接成型的预成填 料，适用于各种截止阀、闸阀、调节阀、球阀、加阀等。
②密封垫片
通常可分为两种，一种是纯石墨垫片，它是用膨胀石墨粒料直接在金属模中压制成型，也可用膨胀石墨板材 直接冲裁或切割而成；另一种是石墨缠绕垫，是以金属带和膨胀石墨重叠卷成，可以在较高压力下使用。
③石墨盘根
石墨盘根是用棉纤维或石墨纤维同石墨卷箔编织而成的密封材料。以棉纤维为芯的石墨盘根（SPM型）适用 于压力12MPa、温度200℃以下的管道、阀门、机泵等的密封，接触介质可为河水、自来水、地下水、海水、油类 等。以石墨纤维为芯的石墨盘根（SPS型）适用于压力12MPa、温度350℃以下的管道、阀门、机泵等的密封，接 触介质除了各种水、油类外，还可以接触酸碱物质。
膨胀石墨可后处理成柔性石墨作为密封材料使用。与传统密封材料(如石棉、橡胶、纤维素及其复合材料)相 比,柔性石墨可用温度范围较宽,在空气中可用范围在-200℃-450℃,在真空或还原性气氛中可到3000℃,且热膨胀 系数小,在低温下不发脆、不炸裂,在高温下不软化、不蠕变,因而被冠以“密封王”的美誉,目前已广泛应用于石 油化工、机械、冶金、原子能等行业。
可膨胀石墨粉性质用途 酸化石墨粉技术指标
可膨胀石墨是由我公司生产的优质天然磷片石墨，经过特殊改性处理而得到的一种柔性石墨产品，是一种理想的新型密封材料，在石油、化工、电业、航空、汽车、船舶和仪器仪表等行业的动、静密封中有广泛的应用。
可膨胀石墨经高温瞬时处理，鳞片状变成蠕虫状，体积可膨胀100-400倍，这种膨胀石墨仍然保持天然石墨的性质，并且具有良好的成型可塑性、柔韧延展性和密封性，是各种石墨板材、密封件的优质原料，也可用于冶金工业的新型保护渣、发热剂。
酸化（膨胀）石墨是利用天然酸化石墨粉经过多次化学瓜而制成，它除具有酸化石墨粉的性能外，还有其他独特的性能，如柔软性、铺展性、保温性、压缩回弹性、自粘性等。
它的用途非常广泛，是做石墨系列耐火材料不可缺少的原料，还可用作石墨纸、纺织石墨线、各种石墨垫圈以及用于高压部位跑、冒、滴、漏的密封材料。
欢迎您致电0532-********垂询！可膨胀石墨粉：规格固定碳(%)灰分(%)挥发份(%)膨胀倍率(ml/g)硫含量(%)PH值水分(%)粒度(%)筛下物DL3290-99.9≤8.0≤ 10200-400≤0.033-7≤1.0≥ 80DL50200-350DL80150-250DL100100-200本产品优势为: 硫含量可控制在最小范围内. 超细可膨胀石墨规格固定碳(%)灰分(%)挥发份(%)膨胀倍率(ml/g)硫含量(%)PH值水分(%)粒度 (%)筛下物CX-10090-99≤8.0≤ 1530-120≤2.24-7≤1.0≥ 80CX-20015-50CX-32510-20本产品优势为: 超细.普通可膨胀石墨规格固定碳灰分挥发膨胀倍率硫含量 (%)PH 水分粒度(%)(%)份(%)(ml/g)膨胀前(%)膨胀后(ppm)值(%)(%)筛上物Kp3290-99.9≤8.0≤ 12200-400≤2.2≤ 15003-7≤1.0≥ 80Kp50200-350 Kp80150-250Kp100100-2 00青岛晨阳石墨有限公司吴经理欢迎您致电0532-********垂询！地址：中国山东省青岛市莱西南墅镇。
化验检测方法
化验检测方法-CAL-FENGHAI.-(YICAI)-Company One1天然石墨原材料化验检测方法一、原料1、可膨胀石墨：经特殊处理后遇高温可瞬间膨胀成蠕虫装的天然晶质石墨。
2、可膨胀石墨规格牌号：例：3、可膨胀石墨最主要检测参数：水分、粒度、PH值、膨胀容积、挥发分、灰分、硫含量。
水分：测定步骤：称取约1g试样，精确至0. 000 1 g，放入供至恒重的磨口称量瓶中，置于100士5℃的烘箱内，打开瓶盖，烘1h，立即取出，盖上瓶盖，放入干燥器中冷却30 min，称量。
结果计算：水分的百分含量X (%)按下以下公式计算，计算结果保留至小数点后两位：X=(m1-m2)/m1×100式中：m1—干燥前试样的质量，单位g；m2—干燥后试样的质量，单位g。
粒度：取样方法：同一批次可膨胀石墨以200袋为一批量，不足200袋者，也按一批量计。
袋装可膨胀石墨产品采用等距抽样，即每一批中每隔：n-1袋，在该袋中抽取至少50 g,，n=N/10，N—每批产品的总袋数。
测量步骤：称取水分小于1%的式样50g（精确至），倒入带有筛底的标准筛内，盖上筛盖在振筛机上筛分10分钟。
到达时间后停机，取出标准筛，称量筛余物或筛下物。
结果计算：筛余物、筛下物含量以质量分数X1、X2计，按下以下公式计算，计算结果保留至小数点后两位：X1=m1/m×100X2=(1-m1)/m×100式中：m—试样的质量，单位g；m—筛余物的质量，单位g。
PH值测量步骤：准确称取1 g试样，置于100 ml烧杯中，用量筒量取50 ml燕馏水，倒入烧杯，用玻璃棒搅拌 5 min，待溶液静止后，用PH试纸对照其数值。
膨胀容积：测量步骤：称取1g试样，精确至0. 001 g，置于已在900-1000℃的高温炉中灼烧5 min的石英烧杯中，立即放人900-1000℃的高温炉内，微开炉门，视不膨胀为止（7-9秒），立即取出，读取试样膨胀后的体积(读取顶面最高点和最低点对应刻度的平均值)。
膨胀石墨的制备及发展方向
世上无难事，只要肯攀登
膨胀石墨的制备及发展方向
膨胀石墨是一种新型的功能性碳素材料。
成蠕虫状物质，因此也叫蠕虫石墨。
19 世纪60 年代初期，Brodie 将天然石墨与硫酸和硝酸等化学试剂作用后加热，发现了膨胀石墨。
膨胀石墨的结构和性质
从外观看来，膨胀石墨是一种疏松多孔而富于柔软性的物质，其比重特别
小，有较大的比表面积，一般可达50-200m2/g，孔径基本以中、大孔为主;从宏观结构上看，一个石墨蠕虫由多个微胞连接在一起组成;从微观结构上看,微
胞内又有许多细小孔隙,形成了膨胀石墨丰富的孔隙结构。
膨胀石墨特殊的结构和特性使其拥有天然石墨的性质外，还具有其它优良的
性质：①极强的耐压性、柔韧性、可塑性和自润滑性;②极强的抗高温、低温、抗腐蚀、抗辐射特性;③极强的抗震特性;④极强的电导率;⑤极强的抗老化、抗扭曲的特性。
膨胀石墨的制备
目前膨胀石墨主要由天然鳞片石墨经插层处理、水洗、干燥、高温膨胀制
得。
1 石墨制备可膨胀石墨
石墨晶体是由碳元素组成的六角网平面层状结构。
而层与层间以范德华力结合，结合力弱，而且层间距离较大。
因此，在适当的条件下，酸、碱金属、盐类等多种化学物质可插入石墨层间并与碳原子结合形成可膨胀石墨。
可膨胀石墨
天然石墨制备可膨胀石墨的方法有化学氧化法、电化学法、超声氧化法、气
相扩散法等。
膨胀石墨
膨胀石墨的性质以及应用摘要：石墨是一种天然固体润滑剂，资源丰富，价格便宜，用途广泛。
石墨具有层状结构，碱金属、卤素金属卤化物、强氧化性含氧酸都可嵌入层间，形成层间化合物。
膨胀石墨是以天然鳞片石墨为原料，经化学或电化处理而得到的一种石墨层间化合物产品，被誉为世界“密封之王”。
本文主要对石墨的优良特性及膨胀石墨的应用作了系统概述。
关键字：膨胀石墨；用途；发展；前言膨胀石墨遇高温可瞬间体积膨胀150~300 倍，由片状变为蠕虫状，从而结构松散，多孔而弯曲，表面积扩大、表面能提高、吸附鳞片石墨力增强，蠕虫状石墨之间可自行嵌合，这样增加了它的柔软性、回弹性和可塑性。
膨胀石墨是生产柔性石墨板材、各种密封件的优质材料。
其耐温范围宽，在-200~3600之间，在温、高压或辐射条件下工作，不发生分解、变形或老化，化学性质稳定，被广泛应用于机械、石油、化工、冶金、航海、航空航天、交通等工业领域。
1、膨胀石墨性质膨胀石墨材料又称柔性石墨材料,是一种利用物理或化学的方法使非碳质反应物插入石墨层间，与炭素的六角网络平面结合的同时又保持了石墨层状结构的晶体化合物。
它不仅保持石墨耐高温、耐腐蚀、能承受中子流、x 射线、γ射线的长期辐照，磨擦系数低，自润滑性好，导电导热、并呈各向异性等优异的理化性质，而且由于插入物质与石墨层的相互作用而呈现出原有石墨及插层物质不具备的新性能，克服了天然石墨脆性及抗冲击很差的缺点。
插有层间化合物的石墨在遇到高温时，层间化合物将分解，产生一种沿石墨层间C轴方向的推力，这个推力远大于石墨粒子的层间结合力，在这个推力的作用下石墨层间被推开，从而使石墨粒子沿C轴方向高倍地膨胀，形成蠕虫状的膨胀石墨。
石墨层与层之间可“嵌”入化学物质而具有可膨胀性。
如可采用硫酸处理石墨，干燥后石墨在高温下膨胀，这是由于硫酸分子“嵌”入石墨层所致。
膨胀石墨薄片的膨胀特性不同于其他膨胀剂，受热达到一定温度时，由于吸留在层间点阵中化合物分解，膨胀石墨便开始膨胀，称为起始膨胀温度，在1000℃时膨胀完全，达到最大体积。
填料环及安装填料的工具
填料环：膨胀石墨填料环型号：P1221膨胀石墨填料环膨胀石墨填料环由纯柔性石墨纸，经剪切后，在模具中经螺旋形缠绕压制而成的环状填料。
一般，截面为方形，也可以楔形式V形，后二种适用高压部位。
性能与特点：1、自润湿性好2、回弹系数高3、可以根据用户需要，按45°斜切口膨胀石墨填料环的主要技术参数：增强膨胀石墨填料环增强膨胀石墨填料环：增强膨胀石墨填料环在膨胀石墨填料环的内部加入304钢带、钢网、镍铂等可提高搞压能力。
，再由模具压制而成的环状填料。
性能与特点：1、自润湿性好2、回弹系数高3、可在高温条件下使用设备：通用性盘根行业：石油设备、发电厂、化工、钢厂等推荐使用。
介质：热水、高温、高压、蒸汽、热交换介质、氨、氢、有机溶剂、碳氢化合物、低温液体等。
增强膨胀石墨填料环的主要技术参数：其它各类盘根环由各种盘根压制成环。
适用于各种不同的应用场合，如芳纶盘根环，纯四氟盘根环，四角芳纶四氟盘根环，石棉四氟盘根环，石棉石墨盘根环，高碳纤维盘根环，四氟石墨盘根环，苎麻盘根环，高水基盘根环，亚克力纤维盘根环等等性能特点：根据各种盘根的性能特点，选用在相应的行业和设备中。
四角芳纶白四氟盘根环四角芳纶黑四氟盘根环石棉浸石墨盘根填料环纯聚四氟乙烯盘根环芳纶盘根填料环高碳纤维盘根环四角高碳白四氟盘根环四氟石墨盘根填料环四角芳纶黑白四氟交织盘根环碳化纤维盘根环碳化纤维盘根环由碳化纤维盘根用模具压制而成。
可以作为盘根填料的两端端面密封，也可以单独成套使用 ,具有优良的热传导性，耐磨及化学稳定性性能与特点：1、自滑性好2、耐腐蚀性强 3，耐磨性能优良设备：阀、泵、法兰、搅拌器、拌合器、船尾浆轴等的密封。
行业：石油、冶金、化工、化肥、发电、仪表等工业设备。
介质：应用领域相当之广。
比如：弱酸、碱、盐、有机溶剂、海水、工厂废水、矿油等介质。
碳化纤维盘根环的主要技术参数：专用工具：性能特点：此盘根装填工具是“最适合您工作的理想工具”，专为快捷有效地清除盘根或盘根填料环而设计，配有不同尺寸手柄的选折和可更换的锥头，可满足不同填料函的断面尺寸要求。
膨胀石墨的性质和结构
分子式：C1）耐高温型：石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失很小，热膨胀系数也很小。
石墨强度随温度提高而加强，在2000℃时，石墨强度提高一倍。
从现有的文献中可以查知，膨胀石墨是一种性能优良的吸附剂，尤其是它具有疏松多孔结构，对有机化合物具有强大的吸附能力，1g膨胀石墨可吸附80g石油，于是膨胀石墨就被设计成各种工业油脂和工业油料的吸附剂。
2）导电、导热性：石墨的导电性比一般非金属矿高一百倍。
导热性超过钢、铁、铅等金属材料。
导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体。
石墨能够导电是因为石墨中每个碳原子与其他碳原子只形成3个共价键,每个碳原子仍然保留1个自由电子来传输电荷。
碳是一种非金属元素，位于元素周期表的第二周期IVA族。
拉丁语为Carbonium，意为“煤，木炭”。
汉字“碳”字由木炭的“炭”字加石字旁构成，从“炭”字音。
石墨是元素碳的一种同素异形体[1]，每个碳原子的周边连结著另外三个碳原子(排列方式呈蜂巢式的多个六边形)以共价键结合，构成共价分子。
由于每个碳原子均会放出一个电子，那些电子能够自由移动，因此石墨属于导电体。
石墨是其中一种最软的矿物。
它的用途包括制造铅笔芯和润滑剂。
2、作导电材料：在电气工业上用作制造电极、电刷、碳棒、碳管、水银正流器的正极，石墨垫圈、电话零件，电视机显像管的涂层等。
自然界已发现的沸石有30多种，较常见的有[1]方沸石、菱沸石、钙沸石、片沸石、钠沸石、丝光沸石、辉沸石等，都以含钙、钠为主。
它们含水量的多少随外界温度和湿度的变化而变化。
晶体所属晶系随矿物种的不同而异，以单斜晶系和正交晶系（斜方晶系）的占多数。
方沸石、菱沸石常呈等轴状晶形，片沸石、辉沸石呈板状，毛沸石、丝光沸石呈针状或纤维状，钙十字沸石和辉沸石双晶常见。
纯净的各种沸石均为无色或白色，但可因混入杂质而呈各种浅色。
玻璃光泽。
解理随晶体结构而异。
高膨胀体积无硫可膨胀石墨的制备与表征
高膨胀体积无硫可膨胀石墨的制备与表征贺君;杨红侠;任小慧;邢丽飞;郑晓强【摘要】以天然鳞片石墨为原料，高氯酸为插层剂，高锰酸钾为氧化剂，采用化学氧化法制备无硫可膨胀石墨，利用正交试验方法优化出最佳工艺条件为C ∶ KMnO4∶ HClO4（g ∶ g ∶ mL）＝1∶0．4∶7，反应温度为30℃，反应时间为70 min，在此条件下制备得到的可膨胀石墨的膨胀体积达390 mL／g。
相关影响因素的大小依次为反应温度、高锰酸钾用量、反应时间、高氯酸用量。
对制备样品进行SEM表征可知，可膨胀石墨的层间距明显大于天然鳞片石墨的层间距，膨胀石墨具有蠕虫状结构，表面具有很多孔隙，以大、中孔为主。
FTIR测试表明，高氯酸插入到了石墨层间。
%Natural flake graphite was used as raw material, potassium permanganate as oxidizing agent and perchloric acid asinser⁃ting reagent in preparation process.An orthogonal test method was adopted for optimizing of preparing parameters.The experimental results show that the optimum conditions are as follows: natural flake graphite ∶ KMnO4 ∶ perchloric acid( g ∶ g ∶ mL) =1 ∶ 0.4 ∶7, the reaction temperature and time are 30 ℃ and 70 min respectively. Under this condition the expandable graphite has a quite high expansion volume of 390 mL/g. The reaction temperature influences the reaction system most, followed by the amount of KMnO4 , the reaction time and the amount of HClO4 . Meanwhile, the prepared samples were characterized by scanning electron microscope ( SEM) and fourier transform infrared spectroscopy ( FTIR) .SEM results show that the expandable graphite has a wider space between layers than natural flake graphite. Expanded graphite showsworm-like structure and many large and medium pores are observed onthe surface of expanded graphite with numerous holes. FTIR results show that the HClO4 had been successfully entered into the space between layers.【期刊名称】《燕山大学学报》【年(卷),期】2016(040)005【总页数】4页(P462-465)【关键词】可膨胀石墨;插层剂;氧化剂;膨胀体积;无硫【作者】贺君;杨红侠;任小慧;邢丽飞;郑晓强【作者单位】燕山大学环境与化学工程学院，河北秦皇岛066004;燕山大学环境与化学工程学院，河北秦皇岛066004;燕山大学环境与化学工程学院，河北秦皇岛066004;燕山大学环境与化学工程学院，河北秦皇岛066004;燕山大学机械工程学院，河北秦皇岛066004【正文语种】中文【中图分类】TQ165可膨胀石墨是近年来迅速发展的一种新型炭材料，在密封、环境[1]、防火阻燃[2]、导电材料等领域具有广阔的应用前景，已成为当今世界的一种多功能、多用途的无机材料。
盘根说明说
膨胀石墨盘根膨胀石墨盘根是采用优质低硫膨胀石墨线经编织而成。
这种盘根具有优良的耐高温，耐化学腐蚀和突出的密封性能。
常用于：电站蒸汽阀门、各种高温、高压和化学腐蚀性强的静密封部位。
主要技术参数:一.温度: -200 ~ +650 o C(蒸汽)-200 ~ +565 o C(大气)二.压力:25.00mpa(只限用于阀门及其它静密封部位)注：（1）石墨盘根（含碳纤维、不锈钢丝铜丝、茵苛镍丝增强）压力：35 Mpa(只限用于阀门及其它静密封部位)（2）外包茵苛镍丝石墨盘根（镍基石墨盘根）压力：40mpa(只限用于阀门及其它静密封部位)三.PH 值: 0-14（除强氧化剂外）四.可供截面尺寸：≥1/8” ~ ≤3”(3X3—75X75mm)五.密度：1.10 ~ 1.35g/cm³(棉纱，玻纤，SS304，茵苛镍金属丝增强)密度：1.50 ~ 1.60g/cm³(外包茵苛镍丝石墨盘根)注：根据需要可提供棉纱、玻纤、碳纤维、不锈钢丝、铜丝、茵苛镍丝增强的石墨盘根，外包茵苛镍丝石墨盘根及石墨扁圆盘根（带背胶）苎麻四氟盘根苎麻纤维柔软，纺织性能好，浸渍性好，经浸渍聚四氟乙烯乳液的苎麻纤维强度增加，抗腐能力提高，摩擦系数减小，对轴的磨损性也很小，可用于低压，低速的海水，清水处的密封，也适用于输送食品，油，水果汁等介质设备的密封。
主要技术参数:一.温度: -40 o C —+140o C二.压力: 3Mpa(旋转泵)6Mpa(往复泵)15Mpa(阀门)三.PH 值: 4—11四.线速度: 8M/S(旋转泵)1.5M/S(往复泵)1.5M/S(阀门)五. 可供截面尺寸：≥1/8” ~ ≤3”(3X3—75X75mm)六.密度: 1.25—1.35g/cm³注：（1）根据需要盘根可渗入高温润滑剂，密度：1.45—1.55g/cm³。
（2）根据需要可在盘根中芯部位加入铁红色硅胶条弹性体。
膨胀石墨电导率
膨胀石墨电导率膨胀石墨是一种特殊的石墨材料，具有很高的导电性能。
在本文中，我们将探讨膨胀石墨电导率的相关知识和应用。
让我们了解一下膨胀石墨的基本特性。
膨胀石墨是一种由石墨微晶和膨胀剂组成的复合材料，其主要特点是具有良好的导电性能。
膨胀石墨的导电性能通常是通过测量其电导率来评估的。
膨胀石墨的电导率是指电流在膨胀石墨中传导的能力。
电导率是一个物质导电性的重要指标，通常用电阻率的倒数来表示。
膨胀石墨的电导率通常在低至室温下就可以达到很高的数值，比如几万西门子/米，甚至更高。
膨胀石墨具有良好的导电性能的原因是其石墨微晶结构的特殊性。
石墨微晶的层状结构使得电子在其内部能够自由地传导。
此外，膨胀石墨中添加的膨胀剂可以增加其导电性能，使其成为一种优异的导电材料。
膨胀石墨的高导电率使其在许多领域中得到了广泛应用。
首先，膨胀石墨常用于电子行业，如电池、电路板等。
由于其导电性能好，可以有效地传导电流，因此可以提高电子设备的性能和稳定性。
膨胀石墨还广泛应用于化工行业。
化工设备中常常需要耐腐蚀和导电性能良好的材料，膨胀石墨正好满足这些要求。
例如，在化工反应器中，使用膨胀石墨制作的电极可以提高反应效率并延长设备的使用寿命。
膨胀石墨还可以用作热导材料。
由于其导电性能好，膨胀石墨可以将热量迅速传导到目标位置，从而实现热能的有效利用。
因此，在一些需要散热或传导热能的场合，膨胀石墨也得到了广泛应用。
膨胀石墨的导电率是其重要特性之一，其高导电性能使其在电子行业、化工行业和热导领域得到广泛应用。
膨胀石墨的导电性能得益于其石墨微晶结构和膨胀剂的作用。
相信随着科技的不断发展，膨胀石墨在更多领域中的应用将会得到进一步拓展。
等静压石墨热膨胀系数
等静压石墨热膨胀系数等静压石墨是一种高强度、高稳定性、高导热性能的材料，在航空、航天、能源等领域有广泛应用。
然而，随着温度的升高，石墨展现出的热膨胀性质也越来越明显，这对一些高精度的应用带来了一定的挑战。
因此，研究石墨的热膨胀系数，能够更准确地预测和控制它的尺寸变化，也能为其应用提供更加精确的保证。
一、等静压石墨的结构及性质等静压石墨是由纵向延伸的石墨晶体棒构成的，晶体棒之间通过轴向的键合力相互连接形成三维网络状结构。
它的密度大约为1.8 g/cm3，比表面积为3 m2/g，导热系数为1400 W/m·K，绝缘强度为400 V/μm。
由于有机基质在高温下分解的少，石墨材料具有非常好的热和化学稳定性。
而且，其延展性和抗压强度也很高。
二、石墨的热膨胀性石墨的热膨胀系数随温度的变化而不同，在20-300°C内，等静压石墨的线膨胀系数为0.9×10-6/℃。
但是，随着温度的升高，石墨的热膨胀系数将逐渐增加。
在500°C时，等静压石墨的线膨胀系数为1.5×10-6/℃，在1000°C时，线膨胀系数已经达到了4.4×10-6/℃。
石墨的热膨胀系数受多种因素的影响，其中最重要的因素是晶体结构和温度。
晶体结构不同的石墨，其热膨胀系数也会不相同。
同时，在一定温度范围内，随着温度的升高，石墨的热膨胀系数也会逐渐增大。
另外，石墨的热膨胀系数还与材料的制备工艺和含杂质的情况有关。
使用高温、高压等特殊制备工艺得到的石墨，其晶体结构更加有序，因此热膨胀系数相对较小。
而含有氧化物、硅、氮、杂质的石墨，其晶体结构发生变化，热膨胀系数较大。
四、影响石墨热膨胀系数的因素的控制方法为了控制石墨的热膨胀系数，提高其在高温下的精度和稳定性，需要从以下几个方面入手：2、降低石墨中的杂质含量。
不同杂质对石墨的晶体结构的影响因素不同，因此杂质含量的降低可以有效地控制石墨的热膨胀系数。
