预应力锚索张拉施工指导性方案
预应力锚索施工作业指导书
预应力锚索施工作业指导书预应力锚索是通过外端固定于基面，另一端锚固在滑动面以内的稳定岩体中穿过边坡滑动面的预应力钢绞线，直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定。
1适用范围适用于城市轨道交通车站预应力锚索施工。
一般用于车站标准段的内支撑系统，内锚头锚入稳定岩体，外锚头则安装在基坑开挖面，通过施加预应力来保证车站基坑及围护结构的稳定。
2作业准备1.施工前准备1）场地准备预应力锚索施工需准备好钢绞线堆放、加工场地和水泥、砂石料堆放场地以及砂浆拌合场地，其中钢绞线堆放场地需要硬化并做好防雨防潮措施。
2）给排水和供电设备根据施工规模及设备配置情况，计算和确定工地所需的供电量，并考虑生活照明等，设置变压器及配电系统；设计施工供水的水源及给水管系统，保证预应力锚索的施工用水。
2.机械设备根椐工程项目工期和车站所处的地质情况的特点，结合单位的设备情况来配备。
1）预应力张拉设备根据现场实际情况，配备满足工期及施工要求的预应力张拉设备X套。
每套预应力张拉设备包括满足施工要求的千斤顶1个、油泵1台、压力表2块及配套的锚具。
2）钻孔、注浆设备配备空压机X台、钻孔机X台、砂浆注浆机X台，具体数量根据现场实际需要确定。
3）其他设备配备台式砂轮切割机X 台、手持式砂轮切割机X 台、砂浆搅拌机X 台，具体数量根据现场实际需要确定。
3. 施工材料的调查及试验工地试验室已对进场的材料进行检验，合格后方可使用，严格保证施工中进场的原材料符合质量要求。
开工前将有关资料报监理和业主。
3施工程序及工艺流程预应力锚索施工程序及流程详见下图。
图5.2.2.1 预应力锚索施工工艺流程图4施工作业内容1.锚孔测放基坑施工边挖边加固，即开挖一级，防护一级，不得一次开挖到底。
根据设计图纸要求，将锚孔位置准确测放在开挖面上，孔位误差水平方向不得超过100mm ，垂直方向不得超过50mm 。
预应力锚索施工工艺及方法
预应力锚索施工工艺及方法一、施工准备1、技术准备在施工前，应熟悉施工图纸和相关规范，进行技术交底和安全交底。
根据工程地质条件和设计要求，制定施工方案和施工工艺流程。
2、材料准备预应力锚索通常采用高强度低松弛钢绞线，其性能应符合设计要求。
同时，还需要准备锚具、夹具、水泥、砂、石子等材料。
所有材料应具有质量合格证明，并按照规定进行检验和验收。
3、设备准备施工所需的主要设备包括钻孔机、锚索张拉设备、注浆设备等。
钻孔机应根据地质条件和钻孔直径选择合适的型号。
锚索张拉设备应经过校准和检验，确保其精度和可靠性。
注浆设备应能满足注浆压力和注浆量的要求。
4、场地准备清理施工场地，平整场地，修筑施工便道和临时排水设施。
确定锚索的孔位，并设置明显的标志。
二、钻孔1、钻孔方法根据地质条件和设计要求，选择合适的钻孔方法，如回转钻进、冲击钻进、跟管钻进等。
钻孔直径应符合设计要求，一般为 110mm 150mm 。
2、钻孔要求钻孔应垂直于岩面或坡面，孔位偏差不应大于 100mm ，孔深偏差不应大于 50mm 。
钻孔过程中应记录地质情况，如遇软弱夹层、破碎带等不良地质条件，应及时采取处理措施。
3、孔内清理钻孔完成后，使用高压风或水将孔内的岩屑和泥浆清理干净，确保孔内干净、畅通。
三、锚索制作与安装1、锚索制作按照设计要求的长度和规格，将钢绞线切割下料。
在钢绞线上设置隔离架和对中支架，确保钢绞线在孔内居中。
然后，在钢绞线的一端安装锚具和夹具。
2、锚索安装将制作好的锚索缓慢地插入孔内，避免锚索弯曲和扭转。
锚索插入孔内的深度应符合设计要求，外露长度应满足张拉和锁定的需要。
四、注浆1、浆液制备根据设计要求，配制水泥浆或水泥砂浆。
水泥浆的水灰比一般为 04 05 ，水泥砂浆的配合比应通过试验确定。
2、注浆方法采用孔底返浆法进行注浆。
将注浆管插入孔底，缓慢地注入浆液，直至孔口溢出浆液为止。
注浆压力应根据地质条件和设计要求确定，一般为 05 20MPa 。
预应力张拉施工方案
预应力张拉施工方案预应力张拉施工方案一工程概况本工程为预制梁工程,主桥主要采用多箱单独预制，简支梁体系，桥面连续。
本工程预制梁类型有箱梁。
箱梁跨径为30m。
预应力钢束采用φ15.24钢绞线，张拉控制应力为1395Mpa，每根钢绞线的张拉力为195.3KN，两端对称同时张拉，预制梁正弯距钢束采用M15-4、M15-5圆形锚具及其配套的配件，预应力管道采用圆形金属波纹管。
箱梁墩顶连续段处负弯距钢束采用BM15-4、BM15-5扁形锚具及其配套的配件，预应力管道采用扁形金属波纹管。
二、预应力张拉1、预应力张拉设备本工程预制箱梁采用VLM锚具，配置与之配套的张拉机具12套，千斤顶采用YCW-250型，油压泵采用ZB2×2-500型电动高压油泵。
2、张拉前期准备（1）、预应力张拉之前对张拉设备必须进行配套检验标定，合格后才能使用。
所有压力表的精度，不宜低于 1.5级，校验千斤顶的试验机或测力机的精度不得低于±2%。
（2）、锚具、夹片、钢绞线、波纹管按规定进行送检，经检验合格后才能投入使用。
（3）、张拉前对预制梁进行检查，外观和尺寸应符合质量标准要求，安装张拉设备时，应使张拉力作用线与孔道中心线末端的切线重合。
（4）、为确保张拉质量，张拉前必须组建专业张拉班组，并对操作人员进行详细的技术交底。
3、张拉控制张拉前对梁体砼试件进行试压，当砼的实际强度达到设计强度的90%且养护时间不小于4天时，才能进行张拉。
钢绞线的张拉控制应力均为1395Mpa 。
张拉采用穿心式千斤顶。
张拉前先做好千斤顶和压力表的校验与张拉吨位相应的油压表读数和钢丝伸长量的计算，尤其对千斤顶和油泵进行仔细的检查，保证各部分不漏油并能正常工作。
张拉采用油表读数与伸长量双控制的方法，先将预应力钢绞线拉到初始控制应力0.10бk ，测量油缸伸长量，接着开动油泵，张拉应力为0.2бk 进行张拉,同时记录伸长量与理论伸长量比较，无问题后, 张拉到бk 的100％时，测量伸长量，看是否与计算相符，如在规定范围内，则进行锚固。
预应力张拉专项施工方案
预应力张拉专项施工方案一、引言预应力张拉技术是桥梁、建筑、隧道等工程中非常重要的施工技术之一，其主要目的是通过施加预应力，提高结构的承载能力和使用寿命。
为了确保预应力张拉施工的质量和安全，制定专项施工方案至关重要。
二、方案目标本专项施工方案的目标是确保预应力张拉施工过程的安全、质量和效率，主要表现在以下几个方面：1、制定合理的张拉方案，确保张拉过程的安全性和结构的稳定性。
2、确定适宜的张拉参数和工艺，保证预应力值的准确性和结构的受力均匀性。
3、规定严格的施工质量控制措施，确保预应力材料的品质和施工质量。
4、优化张拉设备的选择和操作流程，提高施工效率并降低成本。
三、施工前准备1、技术准备：进行技术交底，明确张拉施工的技术要求和操作规范。
2、材料准备：采购合格的预应力材料，如钢绞线、锚具、夹片等。
3、设备准备：选择合适的张拉设备和辅助工具，如千斤顶、高压油泵、锚具安装机等。
4、安全准备：制定安全施工规程，进行安全培训和交底，确保工人熟悉操作规程。
四、施工工艺及质量控制1、钢绞线的加工与存放：按照设计要求对钢绞线进行下料、穿束、编束和存放，确保钢绞线的质量和规格符合要求。
2、锚具的加工与存放：选用符合设计要求的锚具，进行加工和存放，确保锚具的质量和精度。
3、预应力张拉：根据设计要求进行预应力张拉，控制张拉力和伸长量，确保结构的受力均匀性和稳定性。
4、孔道压浆：在张拉完成后进行孔道压浆，确保预应力筋与混凝土之间的粘结力。
5、质量控制措施：施工过程中进行质量检查和控制，如材料检验、设备的校准、张拉过程的监控等。
五、安全措施1、安全教育培训：对工人进行安全教育培训，提高他们的安全意识和操作技能。
2、安全防护措施：施工现场设置安全警示标志，采取相应的安全防护措施，如穿戴防护用品、定期检查施工现场的安全状况等。
3、安全应急预案：制定安全应急预案，包括应急组织、通讯联络、现场急救等方面，确保在突发情况下能够及时采取措施，保障工人和设备的安全。
预应力锚索张拉施工指导性方案
预应力锚索（杆）施工指导性方案一、工程概况管段起讫里程为DK***+219.75～DK***+075.00，管段内共76段路基，路堑边坡防护形式主要有：预应力锚索（杆）框架、普通锚杆框架、孔窗式护坡（护墙）、拱形骨架、浆砌片石，路堤边坡防护形式主要有：拱形骨架、浆砌片石护坡、正六边形砼空心块、三维柔性生态护坡。
管段内路基以路堑为主，边坡防护以预应力锚索为主。
二、边坡地质情况沿线地形、地质条件比较复杂，区域地质作用剧烈，不良地质发育。
沿线边坡主要地质为泥质粉砂岩、强风化泥质砂岩、粉质粘土，岩质软，具有膨胀性，节理裂隙发育，岩体较破碎，部分地段有顺层，三、整体施工方案预应力锚索（杆）防护施工主要由测量放样、钻孔、锚索制作及安装、注浆、格梁及锚墩施工、锚索（杆）计安装、张拉及锁定、补充注浆（二次注浆）、封锚等工序组成。
在锚索施工前必须进行锚索（杆）拉拔试验。
1、测量放样为保证锚孔位置准确，格梁整体线型美观，可采用整体布孔位，搭设坡面脚手架的方法。
具体操作过程中严格控制好坡顶、坡脚（同一坡面上）两条基准线（基准线一般定位格梁面高程），依据上下基准线挂坡面线，分别确定各节点位置，然后按照挂线位置紧贴坡面搭设脚手架，按照格梁尺寸搭设，将锚孔位置定于脚手架节点上（要考虑钢管直径），局部进行高低调整，保证整体脚手架平齐。
2、钻孔钻机应严格按照设计孔位、倾角和方位准确就位，采用测角量具控制角度，孔位、孔斜率、孔径、孔深满足规范及设计要求。
成孔后孔口进行覆盖防护，防止雨水或土渣进入孔内。
钻进过程中应对每孔地层情况、进尺速度、潮湿程度以及一些特殊情况作现场记录。
如遇塌孔，应采用套管跟进组合钻具作业或注水泥砂浆处理。
锚杆（索）成孔后应及时下放锚索（杆）并注浆。
3、锚索制作及安装制作锚索前，准确计算钢绞线的每根长度，采用切割机切割，严禁电焊烧割，长度一次性截取，不得采用焊接等连接，考虑锚索张拉工艺要求，锚索实际长度比设计长度多留2m。

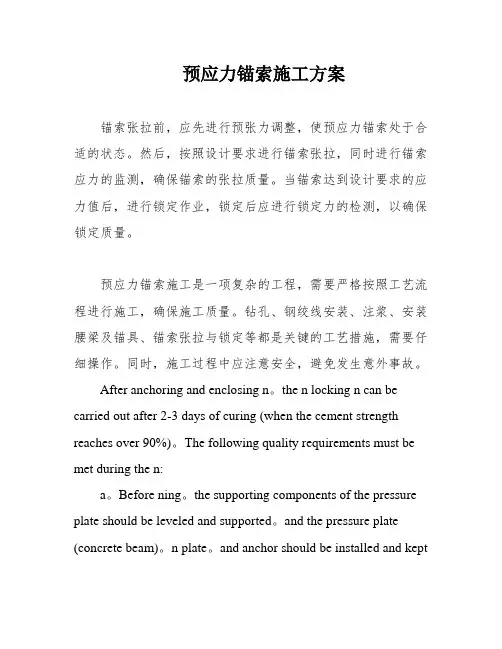

预应力锚索施工方案
预应力锚索施工方案锚索张拉前，应先进行预张力调整，使预应力锚索处于合适的状态。
然后，按照设计要求进行锚索张拉，同时进行锚索应力的监测，确保锚索的张拉质量。
当锚索达到设计要求的应力值后，进行锁定作业，锁定后应进行锁定力的检测，以确保锁定质量。
预应力锚索施工是一项复杂的工程，需要严格按照工艺流程进行施工，确保施工质量。
钻孔、钢绞线安装、注浆、安装腰梁及锚具、锚索张拉与锁定等都是关键的工艺措施，需要仔细操作。
同时，施工过程中应注意安全，避免发生意外事故。
After anchoring and enclosing n。
the n locking n can be carried out after 2-3 days of curing (when the cement strength reaches over 90%)。
The following quality requirements must be met during the n:a。
Before ning。
the supporting components of the pressure plate should be leveled and supported。
and the pressure plate (concrete beam)。
n plate。
and anchor should be installed and keptperpendicular to the anchor rod axis。
When installing the jack。
the jack axis should be as close as possible to the anchor axis.b。
Before n。
the jacks and high-pressure oil pumps shouldbe calibrated。
and the ning should be carried out according to the calibrated data。
锚索张拉作业指导书
四川蜀康地质勘察工程公司预应力锚索（锚杆）张拉作业指导书1.目的和适用范围目的：为确保预应力锚固工程锚固质量得到有效控制，特制定本作业指导书。
适用范围：本作业指导书适用于本公司承接的所有岩土锚固工程的预应力张拉作业。
2. 依据的规程规范《中华人民共和国建筑边坡工程技术规范》GB50330—2002《中华人民共和国锚杆喷射混凝支护技术规范》GB50086—2001《预应力混凝土用钢绞线》GB5224—1995的规定。
《预应力筋用锚具，夹具和连接器》GB/T14307—2000。
3．张拉设备的检验标定用于预应力张拉的千斤顶，液压油表在使用前必须进行标定。
标定有效期为6个月。
用于丈量位移的游标卡尺，钢卷尺必须进行对比检验，合格者方可使用。
4．操作人员的培训：预应力张拉操作人员必须经公司培训合格后，方可上岗操作。
5．预应力张拉前的计算。
锚杆、锚索的单性位移Se应介于其上限Sea和下限Seb之间，T - ToSea = ————LfE﹒AT - ToSeb = ————LfE﹒A试中：Sea：锚杆、锚索的弹性位移上限. m ；Seb：锚杆、锚索的弹性位移下限. m；Lf：锚杆、锚索设计自由段长度m；A：锚杆、锚索体材料的总截面积m2；E：锚杆、锚索体材料的弹性模量MPa；T：设计荷载KN；To：初始荷载KN。
拉力值与油压表读数的换算：通过油压表的校正书中油顶压力（KN），油压表读数（MPa）和拉力值（KN）来换算。
具体换算关系式为：油压表读数（MPa）=拉力值（KN）/校正书中最接近拉力值的油顶压力值，再乘以相应的油表读数。
6．预应力张拉前的准备用于张拉锁定的锚具、夹片组合质量必须抽样送检。
未经抽验合格的锚具和夹片不准用于预应力张拉。
用架管和机件搭设起吊架。
起吊架必须稳固。
起吊千斤顶的葫芦必须完好。
油泵中液压油必须加至规定刻度。
张拉前必须将各级张拉力值换算成油压表的读数。
准备下列记录表格《预应力锚杆，锚索张拉现场记录表》。
预应力锚索张拉及封锚
预应⼒锚索张拉及封锚⾦沙江溪洛渡⽔电站右岸电站进⽔⼝边坡⽀护⼯程预应⼒锚索张拉及封锚作业指导书批准：审核：编制：2006—7—1发布2006—7—10实施XXXX⼟⼯程公司溪洛渡⽔电站项⽬部发布锚索张拉及封锚作业指导书1、⼀般规定1）锚索张拉在锚索浆液结⽯体抗压强度及锚墩混凝⼟等的承载强度达到施⼯图纸规定值后进⾏，根据实验室提供的注浆试块和锚墩试块强度确定。
2）锚索张拉⽤设备、仪器如电动油泵、千⽄顶、压⼒表、测⼒计等符合张拉要求，在张拉前标定完毕并获得张拉⼒—压⼒表（测⼒计）读数关系曲线。
锚夹具检测合格。
3）为确保锚索张拉顺利进⾏，锚索张拉前，确认作业平台稳固，设置安全防护设施，挂警⽰牌；张拉机具操作由合格⼈员进⾏，⾮作业⼈员不进⼊张拉作业区，千⽄顶出⼒⽅向不站⼈。
4）根据锚索结构要求选择采⽤齐张拉法，张拉时先单根调直，钢绞线调直时的伸长值不计⼊钢绞线实际伸长值。
5）锚索张拉采⽤以张拉⼒控制为主，伸长值校核的双控操作⽅法。
6）预应⼒的施加通过向张拉油缸加油使油表指针读数升⾄张拉系统标定曲线上预应⼒指⽰的相应油表压⼒值来完成。
7）锚索张拉过程中，加载及卸载缓慢平稳，加载速率每分钟不宜超过设计应⼒的10%(2000KN油表压⼒5Mpa 1500KN油表压⼒3.5Mpa )，卸载速率每分钟不宜超过设计应⼒的20%(2000KN油表压⼒10Mpa 1500KN油表压⼒7Mpa )。
8）每次张拉结束后应及时⽤彩条布等做好防护，防⽌污染锚具。
9）张拉以前对导向钢管内的污物清理⼲净，并将钢绞线剥⽪清洗。
10）张拉操作⼈员必须戴⼲净⼿套进⾏操作。
2、张拉程序先进⾏⽣产性试验锚索的张拉。
试验锚索的数量及位置由监理⼯程师确定。
在进⾏锚索试验时，记录⼒传感器读数、千⽄顶读数以及试验束在不同张拉吨位时的伸长值。
每次进⾏试验锚索的张拉，须有监理⼯程师在场，并按监理⼯程师指⽰进⾏。
锚索张拉按分级加载进⾏，由零逐级加载到超张拉⼒，经稳压后锁定，即0→1.1 →稳压20min后锁定，相应的张拉⼯艺流程如下：3、穿锚1）根据锚索钢绞线规格、数量选择符合要求的锚夹具。
预应力锚索张拉施工方案
秦皇岛北戴河黄金宾馆综合楼改造项目基坑支护工程预应力锚索张拉专项施工方案编制：复核：审核：秦皇岛市大地卓越岩土工程有限公司2012.10.26目录一、工程概况 (3)二、编制依据 (3)三、预应力张拉计算书 (3)四、预应力张拉施工工艺 (5)五、质量保证措施 (10)六、安全保证措施 (11)七、环境保护及文明施工 (16)八、附表：千斤顶标定报告 (16)一、工程概况1、工程基本情况1）工程名称：秦皇岛北戴河黄金宾馆综合楼改造项目2）建设单位：秦皇岛北戴河黄金宾馆有限公司3）勘察单位：中冶沈勘秦皇岛工程技术有限公司4）设计单位：河北建筑设计研究院有限责任公司5）监理单位：中冶京城（秦皇岛）工程技术有限公司6）施工单位：河北广厦建设集团有限公司2、场地位置、地形地貌本场地位于秦皇岛市北戴河海滨旅游区东经路北侧，西侧为交通部疗养院，南侧隔东经路与中国银监会北戴河培训中心相对。
交通方便，地理位置优越。
在地貌上场地属剥蚀准平原，地势北高南低。
二、编制依据1、建筑基坑支护技术规程（JGJ120-99）；2、建筑边坡工程技术规范（GB 50330-2002）3、复合土钉墙基坑支护技术规范（GB50739-2011）4、建筑基坑工程技术规范（YB 9258-1997）5、基坑支护工程合同文件；6、黄金宾馆综合楼改造项目基坑支护施工设计图；三、预应力张拉计算书1、张拉计算所用常量：预应力钢材弹性模量 Eg=1.97×105Mpa=1.97×105N/mm 2预应力单数钢材截面面积 Ag=139mm 2预应力钢材标准强度 R b y=1860Mpa设计图纸要求：锚下张拉控制应力σ1=0.75 R b y =1395MPa2、计算所用公式：1）、预应力筋张拉端的张拉力P 的计算：①由钢绞线材料强度控制的张拉力计算P=σk ×Ag ×n ×10001×b (KN) 式中：σk --预应力钢材的张拉控制应力(Mpa);Ag--预应力单束钢筋截面面积(mm 2);n--同时张拉预应力筋的根数;b--超张拉系数，不超张拉取1.0。
预应力锚索专项工程施工组织设计方案
预应力锚索专项工程施工组织设计方案一、工程概述本预应力锚索专项工程位于具体工程地点，旨在提高边坡或结构的稳定性。
工程规模较大，施工条件较为复杂，需要精心组织和科学管理，以确保工程质量和施工安全。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，进行图纸会审，编制施工方案。
2、做好技术交底工作，确保施工人员了解施工工艺和质量要求。
（二）材料准备1、预应力锚索采用高强度、低松弛的钢绞线，其质量应符合国家标准。
2、锚具、夹具应符合相关规范要求，并进行进场检验。
3、水泥、砂、石等原材料应进行质量检验，确保符合设计要求。
（三）设备准备1、钻孔设备：根据地质条件选择合适的钻孔机械，如潜孔钻、地质钻等。
2、张拉设备：选用精度高、性能稳定的张拉千斤顶和油泵。
3、注浆设备：包括搅拌机、注浆泵等。
（四）现场准备1、清理施工现场，平整场地，修筑施工便道。
2、布置水电线路，确保施工用电和用水的供应。
三、施工工艺流程（一）钻孔1、根据设计要求确定钻孔位置和角度。
2、采用合适的钻孔设备进行钻孔，控制钻孔深度和孔径。
3、钻孔过程中要做好记录，如地质情况、钻进速度等。
（二）锚索制作与安装1、将钢绞线按照设计要求进行下料和编束。
2、在锚索端部安装锚具和夹具。
3、将制作好的锚索缓慢放入钻孔内，确保锚索居中。
（三）注浆1、采用水泥浆进行注浆，水泥浆的配合比应符合设计要求。
2、注浆采用压力注浆法，确保浆液充满钻孔和周围岩体的空隙。
（四）张拉锁定1、待注浆体强度达到设计强度的 75%以上时，进行锚索张拉。
2、按照设计的张拉顺序和张拉力进行分级张拉，每级张拉后要持荷一定时间。
3、张拉完成后，及时进行锁定。
四、施工质量控制（一）钻孔质量控制1、钻孔的位置、角度和深度应符合设计要求，偏差不得超过规范允许值。
2、钻孔过程中要防止塌孔和卡钻现象的发生。
（二）锚索制作与安装质量控制1、钢绞线的质量和规格应符合设计要求，不得有锈蚀和损伤。
2、锚具和夹具的安装要牢固，位置要准确。
预应力锚索专项施工方案
预应力锚索专项施工方案预应力锚索专项施工方案一、编制依据本方案的编制依据包括以下文件：1.《建筑边坡工程技术规范》（GB-2002）2.《建筑建筑基坑支护技术规程》（JG120-2012）3.《岩土锚固手册》4.公司人员素质、技术装备、财务能力等综合情况及可调用到本工程的各类资源。
5.本单位在其它工程项目施工的经验。
二、工程概况该工程是一项预应力锚索施工工程，旨在加固边坡。
具体工程概况详见设计文件。
三、施工前提条件在开始施工之前，需要满足以下条件：1.锚固工程计划设计图、边坡岩土性质等资料齐全；2.施工场地、临时便道已修建完成，施工用水、用电已到位；3.已根据现场的情况、设计文件和工期要求，编制完成施工组织设计，已制定施工进度计划，质量保证体系、安全保证体系已建立；4.分项工程开工报告已批复；5.工地现场管理人员、专业技术人员、技术工人和普通工人已到位，配备合理；6.施工所需机械设备、测量仪器、检测仪器已进场；7.施工用材料已进场，并且材料有关性能指标均已达到设计要求和符合国家标准或行业规范要求；8.现场各种施工标志牌（工程概况、安全标示、操作规程、材料标示等）已制作完成；9.已对边坡进行中线、水平、横断面的复测，并已在边坡上按设计图纸确定预应力锚索的位置。
四、施工工序预应力锚索施工的具体工序包括：1.施工准备2.造孔3.锚索（杆）制作与安装4.注浆5.锚索（杆）张拉锁定与封锚五、施工技术及工艺施工技术及工艺包括以下内容：1.造孔技术2.锚索（杆）制作及安装技术3.注浆技术4.锚索（杆）张拉锁定及封锚技术5.安全技术六、施工质量本工程的施工质量应符合设计要求和相关标准规范的要求。
在施工过程中，需要加强质量控制，确保施工质量。
七、安全保证措施施工过程中需要采取各种安全保证措施，确保工人的人身安全和设备的安全。
具体措施包括但不限于：1.严格执行安全操作规程2.加强现场安全巡查3.保证施工设备的安全性能4.加强施工人员的安全教育八、环境保护文明施工施工过程中需要加强环境保护和文明施工，保护生态环境和周边居民的利益。
预应力锚索张拉施工指导性方案
预应力锚索（杆）施工指导性方案一、工程概况管段起讫里程为DK***+219.75～DK***+075.00，管段内共76段路基，路堑边坡防护形式主要有：预应力锚索（杆）框架、普通锚杆框架、孔窗式护坡（护墙）、拱形骨架、浆砌片石，路堤边坡防护形式主要有：拱形骨架、浆砌片石护坡、正六边形砼空心块、三维柔性生态护坡。
管段内路基以路堑为主，边坡防护以预应力锚索为主。
二、边坡地质情况沿线地形、地质条件比较复杂，区域地质作用剧烈，不良地质发育。
沿线边坡主要地质为泥质粉砂岩、强风化泥质砂岩、粉质粘土，岩质软，具有膨胀性，节理裂隙发育，岩体较破碎，部分地段有顺层，三、整体施工方案预应力锚索（杆）防护施工主要由测量放样、钻孔、锚索制作及安装、注浆、格梁及锚墩施工、锚索（杆）计安装、张拉及锁定、补充注浆（二次注浆）、封锚等工序组成。
在锚索施工前必须进行锚索（杆）拉拔试验。
1、测量放样为保证锚孔位置准确，格梁整体线型美观，可采用整体布孔位，搭设坡面脚手架的方法。
具体操作过程中严格控制好坡顶、坡脚（同一坡面上）两条基准线（基准线一般定位格梁面高程），依据上下基准线挂坡面线，分别确定各节点位置，然后按照挂线位置紧贴坡面搭设脚手架，按照格梁尺寸搭设，将锚孔位置定于脚手架节点上（要考虑钢管直径），局部进行高低调整，保证整体脚手架平齐。
2、钻孔钻机应严格按照设计孔位、倾角和方位准确就位，采用测角量具控制角度，孔位、孔斜率、孔径、孔深满足规范及设计要求。
成孔后孔口进行覆盖防护，防止雨水或土渣进入孔内。
钻进过程中应对每孔地层情况、进尺速度、潮湿程度以及一些特殊情况作现场记录。
如遇塌孔，应采用套管跟进组合钻具作业或注水泥砂浆处理。
锚杆（索）成孔后应及时下放锚索（杆）并注浆。
3、锚索制作及安装制作锚索前，准确计算钢绞线的每根长度，采用切割机切割，严禁电焊烧割，长度一次性截取，不得采用焊接等连接，考虑锚索张拉工艺要求，锚索实际长度比设计长度多留2m。
预应力锚索张拉施工技术方案
预应力锚索张拉施工技术方案一、工程概况本合同段内K201+600-K201+719段左侧挖方边坡设计为锚索框架梁，锚索采用6φj15.2预应力锚索，框架梁采用3×3m。
该段左侧路堑边坡地质比较复杂，情况主要为：左侧边坡上覆小块石土，下伏白果湾组粉砂质泥岩、泥质粉砂岩，岩体破碎，裂隙发育，有一组裂隙倾向坡外形成控坡结构面，开挖后易发生滑动、碎落和小规模溜滑。
为了保证边坡的稳定，需立即进行张力。
二、施工依据1、依据交通部颁发的《公路工程技术标准》（JTG B01-2003）版；2、依据交通部颁发的《公路工程质量检验评定标准》（JTG F80-2004）2004版；3、依据C26合同段《两阶段施工图设计文件》。
三、施工日期2008年12月20日~2009年1月10日四、人员配置技术员1名、技术工人2人、普工6人五、设备配置六、施工方法张拉首先为验证锚索锚固力是否符合设计文件要求，张拉前进行单锚抗拔试验，切忌不能将千斤顶配合钢板直接在边坡上试验，从而导致抗拔力失真。
张拉设备必须采用专用设备，并送相应资质单位标定，检验合格后方可投入使用。
待锚孔内的水泥浆和地梁混凝土达到设计强度才能进行锚索预张拉。
张拉采用“双控法”即采用张拉系统出力与锚索体伸长值来综合控制锚索应力，以控制油表读书为准，用伸长值校核，实际伸长值与理论值差别应在±6%以内表明张拉正常，否则应查明原因并采取措施后方可进行张拉。
张拉步骤：锚索采用单根张拉，先用单索张拉千斤顶分别将四根锚索张拉至50%，使各束均匀张紧后再用四束锚索张拉千斤顶及配套油压泵同步张拉至110%，张拉前安装好锚具，并使锚垫板和千斤顶轴线与锚索轴线在一条直线上，且不可压弯锚头部分。
张拉分两次进行：预张拉和超张拉，每次加载与卸载速率要平缓，并做好加荷和观测变形记录，该段边坡锚索设计荷载为500KN，即张拉到550KN时锁定。
封锚张拉最终锁定后将锚具外多余的钢绞线须用机械切割，并应留长5cm~10cm 外露锚索，以防滑落，然后用混凝土将锚垫板、锚具及外露的钢绞线封住。
锚索张拉施工方案
锚索张拉施工方案1. 引言锚索张拉施工是一种常见的土木工程施工技术，用于加固和支持各种结构物。
本文档将介绍锚索张拉施工的基本原理、工作流程和安全注意事项。
2. 锚索张拉施工原理锚索张拉施工是利用钢丝绳或钢带等材料通过锚固装置将结构物与地基连接起来，通过施加预定的张力来增加结构物的稳定性和承载能力。
其主要原理包括下述几点：•钢丝绳或钢带的选择：根据结构物的要求和设计参数选择适当的钢丝绳或钢带材料，通常采用高强度的钢材作为锚索材料。
•锚固装置的设计：设计合理的锚固装置来固定锚索材料，常见的锚固装置有预埋固定式、锚碇式等。
•张拉力的施加：通过张拉设备施加适当的张拉力，使锚索材料紧固于锚固装置，形成稳定的连接。
3. 锚索张拉施工工作流程锚索张拉施工的工作流程可以分为以下几个步骤：1.设计方案确认：根据工程需求和设计要求，确认锚索张拉施工的设计方案。
包括结构物的参数、锚索材料的选择和预定的张拉力等。
2.锚固装置施工：根据设计方案，进行锚固装置的施工工作。
包括锚固点的布置、固定设备的安装等。
3.锚索制作和布设：根据设计要求，制作钢丝绳或钢带，并按照规定的布设方案进行设备的布置。
4.张拉施工：使用专用的张拉设备施加预定的张拉力。
在张拉的过程中，要注意控制张拉力的大小和均匀性。
5.张拉力检测：在张拉完成后，使用张力测试仪器进行张拉力的检测，并记录测试结果。
6.锚索固定：根据张拉力的测试结果，进行锚索的固定工作。
确保锚索材料与锚固装置之间的连接牢固可靠。
7.结束工作：清理施工现场，整理设备材料，完成施工记录和报告。
4. 安全注意事项在进行锚索张拉施工时，需要特别注意以下安全事项：•施工人员必须经过培训，熟悉操作规程和安全操作要求。
•使用专用的张拉设备，并确保设备的正常运行和维护。
•在张拉过程中，要进行张拉力的实时监测和控制，确保安全预设值不超过设计要求。
•施工现场要做好防护措施，确保作业人员和周围人员的安全。
•严格按照设计方案进行施工，确保锚索的连接和固定可靠。
预应力锚索张拉施工技术方案
预应力锚索张拉施工技术方案预应力锚索张拉施工技术方案一、工程概况本合同段内K201+600-K201+719段左侧挖方边坡设计为锚索框架梁，锚索采用6φj15.2预应力锚索，框架梁采用3×3m。
该段左侧路堑边坡地质比较复杂，情况主要为:左侧边坡上覆小块石土，下伏白果湾组粉砂质泥岩、泥质粉砂岩，岩体破碎，裂隙发育，有一组裂隙倾向坡外形成控坡结构面，开挖后易发生滑动、碎落和小规模溜滑。
为了保证边坡的稳定，需立即进行张力。
二、施工依据1、依据交通部颁发的《公路工程技术标准》(JTG B01-2003)版;2、依据交通部颁发的《公路工程质量检验评定标准》(JTG F80-2004)2004版;3、依据C26合同段《两阶段施工图设计文件》。
三、施工日期2008年12月20日~2009年1月10日四、人员配置技术员1名、技术工人2人、普工6人五、设备配置序号型号数量1 1490YCQ150Q千斤顶 1台2 YA液压油泵 1台六、施工方法张拉首先为验证锚索锚固力是否符合设计文件要求，张拉前进行单锚抗拔试验，切忌不能将千斤顶配合钢板直接在边坡上试验，从而导致抗拔力失真。
张拉设备必须采用专用设备，并送相应资质单位标定，检验合格后方可投入使用。
待锚孔内的水泥浆和地梁混凝土达到设计强度才能进行锚索预张拉。
张拉采用“双控法”即采用张拉系统出力与锚索体伸长值来综合控制锚索应力，以控制油表读书为准，用伸长值校核，实际伸长值与理论值差别应在?6%以内表明张拉正常，否则应查明原因并采取措施后方可进行张拉。
张拉步骤:锚索采用单根张拉，先用单索张拉千斤顶分别将四根锚索张拉至50%，使各束均匀张紧后再用四束锚索张拉千斤顶及配套油压泵同步张拉至110%，张拉前安装好锚具，并使锚垫板和千斤顶轴线与锚索轴线在一条直线上，且不可压弯锚头部分。
张拉分两次进行:预张拉和超张拉，每次加载与卸载速率要平缓，并做好加荷和观测变形记录，该段边坡锚索设计荷载为500KN，即张拉到550KN时锁定。
