¡ 45、高压电缆的连接，一律采用 压接方法，否则为不完好。接线 柱使用压线板压线时，压板凹面 一律朝下，否则为不完好。井下 使用的带有屏蔽层电缆接线时， 必须将屏蔽层处理干净，否则为 失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
46、电气设备内接地线未接为 失爆。接线腔内地线长度应适 宜，以松开线咀卡兰拉动电缆 后，三相火线拉紧或松脱时， 地线不脱为宜，否则为失爆。 接地螺栓、螺母、垫圈不允许 涂绝缘物，否则为不完好。
v>2.0
最小拧入深度 （毫米）
5.0 9.0 12.5
最小啮合扣数 6
PPT文档演模板
新井下电气设备防爆六十条[1]
24、喇叭咀严禁朝上(本安型接 线盒除外)，否则为失爆，接线 咀外部有缺损，但不影响防爆 性能为不完好。
PPT文档演模板
新井下电气设备防爆六十条[1]
25、电缆压线板未压紧电缆为 失爆。
≤0.6
新井下电气设备防爆六十条[1]
11、隔爆面划伤为不完好，其深度与宽度 大于0.5mm为失爆.隔爆面的划伤宽度或深 度有一项大于0.5mm，它的投影长度大于 隔爆面宽度的1/2或无伤隔爆面有效宽度小 于下表规定值的2/3为失爆。
表1
隔爆空腔净容积(L) ≤0.5 0.5−2 ›2
结合面宽度（mm） ≥8
PPT文档演模板
D（毫米） （密封圈外径）
D≤20 20＜D≤60
D＞60
Do----D（毫米） （进线装置内径）
≤1 ≤1.5 ≤2
新井下电气设备防爆六十条[1]
30、密封圈修整后应整齐圆滑， 凹凸大于等于2mm为失爆，小 于2mm为不完好
PPT文档演模板
新井下电气设备防爆六十条[1]
31、密封圈的同心槽线应朝内， 否则为失爆。控制线、信号线 的密封圈分层严重内凸达密封 圈宽度的1/3以上者（挤入腔内 3mm以上）为失爆。
•油漆
PPT文档演模板
新井下电气设备防爆六十条[1]
17、隔爆面应磷化或涂以适量 的凡士林油等合格的防锈油， （磷化后也可涂凡士林油）， 磷面脱落或并未涂防锈油为失 爆。涂油应在防爆面上形成一 层薄膜为宜，涂油过多为不完 好。
PPT文档演模板
新井下电气设备防爆六十条[1]
¡ 18、高压电缆的引入装置应采用 浇铸固化密封的方式，填料的填 充深度须大于电缆引入孔径的 1.5倍（最小为40mm），否则为 失爆。不得采用铠装电缆套密封 圈进喇叭咀的连接方式，否则为 失爆。
•机械闭锁装 置
PPT文档演模板
新井下电气设备防爆六十条[1]
39、开关内隔离开关应与负荷 断路器、接触器在电气或机械 上联锁，否则为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
40、电缆（包括通讯、照明、 信号、控制以及高低压橡套电 缆）的连接不采用连接装置的 接头为失爆（有国家级材料试 验合格证明的除外）。
•2mm
PPT文档演模板
新井下电气设备防爆六十条[1]
22、螺旋接线咀压紧后应外露 有螺扣，否则为失爆
接线咀应平行压紧，两压紧螺 丝入扣差应不大于5mm，否则 为不完好。接线咀压紧后仍不 能将密封圈压紧时，只能用一 个不开口的金属圈来调整，不 得在垫压其它杂物，金属圈的 外径应与喇叭咀深入器壁规格 一致，否则为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
¡ 41、高压铠装电缆的连接有不采 用连接器和未灌注绝缘充填物或 充填不严密的接头为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
42、通电电缆末端没有接防爆 电气设备或防爆元件为失爆。
•通电电缆
PPT文档演模板
•无电气设 备
新井下电气设备防爆六十条[1]
PPT文档演模板
新井下电气设备防爆六十条[1]
23、卡兰式线咀以压紧密封圈 后用单手晃动喇叭咀，上下左右 晃动为失爆。
螺旋式接线咀拧入丝扣数不得少 于6扣，用单手顺压紧方向用力 拧动超过半圈为失爆。
螺纹的最小啮合扣数、最小拧入 深度符合下表要求
外壳净容积 （升）
V≤0.1 0.1<V≤2.0
•锈皮 脱落
PPT文档演模板
新井下电气设备防爆六十条[1]
8、穿越隔爆腔的接线座有裂缝 或晃动为失爆，隔爆腔与本安 腔直接贯通为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
9、隔爆外壳上的观察窗内密封 衬垫必须采用具有一定强度的 金属或金属包覆的不燃性材料 制成，当外壳净容积不大于 100cm3时，衬垫宽度不得小于 6mm，当外壳净容积大于 100cm3时，衬垫宽度不得小于 9.5mm，否则为失爆。
间隙（毫米）
≤0.3 ≤0.4 ≤0.5
结合面宽度（毫米） ≥8 ≥12.5 ≥25
•2、活动部分（操纵杆及电机轴）隔 爆结合面间隙与结合面宽度：
PPT文档演模板
隔爆空腔净容积（升） 结合面宽度（毫米） 操纵杆及孔间隙（毫米） 电机轴及孔间隙（毫米）
‹0.5
≥0.5
≥12.5
≥25
≤0.3
≤0.5
≤0.4
PPT文档演模板
•锈迹
新井下电气设备防爆六十条[1]
¡ 15、对隔爆面上局部出现直径大 于0.5mm，深度大于1mm的砂眼， 在40、25、15mm宽的隔爆面上 每1cm2不得超过5个；10mm宽 的隔爆面上，每1cm2不得超过2 个，否则为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
16、隔爆面上不得涂有油漆和 硬性杂物，否则为失爆。
大型的采煤机、掘进机、连采机等 电气控制箱采用快开门式的现场检
查不能正常打开为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
13、隔爆面的表面粗糙度应不 大于6.3um，操纵杆的粗糙度应 不大于3.2um，否则为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
14、隔爆面有锈迹，用棉纱擦 后有“云影”为不完好，仍留 有锈蚀斑痕者，为失爆。（云 影：青褐色氧化亚铁云状痕迹， 用手摸感觉）
接线的电缆引入装置若加装金 属圈时应装在密封圈外面，否 则为失爆。
•挡板
•金属 圈
•密封 圈
PPT文档演模板
新井下电气设备防爆六十条[1]
•2mm
21、金属挡板直径与进线装置内 径之差应不大于2mm，厚度不小 于2mm，金属圈外径与进线装置 内径之差不大于2mm，厚度不小 于2mm，否则为失爆。金属挡板、 金属圈生锈或涂有油漆为失爆。
•煤安标志
•防爆标志
PPT文档演模板
•产品铭 牌
新井下电气设备防爆六十条[1]
¡ 4、防爆电气设备、小型电气 （包括监测监控设备及本安设施） 入井前必须经专职防爆检查员检 查，粘贴“防爆检查合格证”， 并签发“入井许可证”方可下井 使用，现场检查无“防爆检查合 格证”为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
43、橡套电缆护套损坏裸露出 芯线或伤痕深度达最薄处1/2以 上、长度达20mm或沿围长1/3 以上者为失爆。
破口
PPT文档演模板
新井下电气设备防爆六十条[1]
44、接线应采用卡爪或利用专 用的接线头连接导线，螺母下 应有弹簧垫或采用双螺母，不 得压芯线绝缘外皮，芯线压紧 后裸露部分距卡爪（或平垫圈） 的最近端不得大于5mm，否则 为不完好。芯线未压紧为失爆。
34、隔爆面紧固件应完整、齐 全、可靠，否则为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
35、同一紧固部位螺母、螺栓 其规格应一致，螺纹裸露部分 一般不得超过三扣，否则为不 完好。
•不得超过3扣
PPT文档演模板
新井下电气设备防爆六十条[1]
36、紧固隔爆面螺栓的螺母必 须上满扣，否则为失爆。紧固 螺钉深入螺孔长度应不小于螺 纹直径的尺寸（铸铁、铜、铝 件等不小于螺纹直径的1.5倍）， 如螺孔深度不够螺纹直径尺寸， 则螺钉必须拧满螺孔，否则为 失爆。
•破口
•羊尾巴
•鸡爪子
PPT文档演模板
•明接头
新井下电气设备防爆六十条[1]
¡ 27、10米范围内两台电气设备的 连接电缆不得出现中间接头，否 则两台电气设备均为失爆
PPT文档演模板
新井下电气设备防爆六十条[1]
28.必须使用合格的密封圈，否 则为失爆
PPT文档演模板
新井下电气设备防爆六十条[1]
PPT文档演模板
新井下电气设备防爆六十条[1]

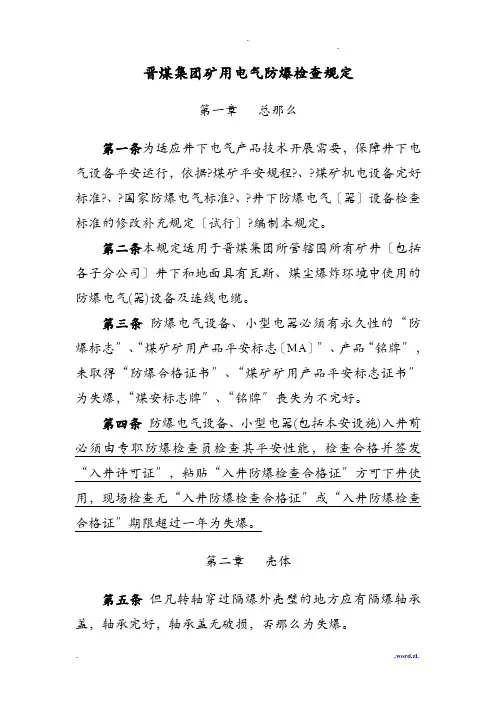

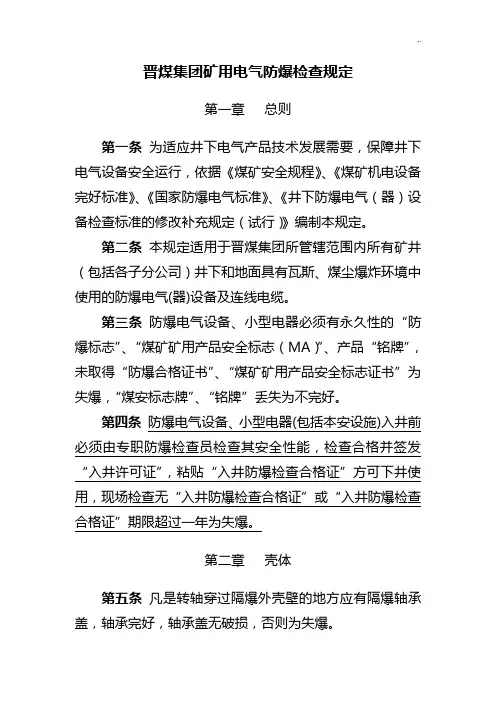

¡ 2、本规定适用于晋煤集团公司 管辖（包括各子分公司）矿井井 下和地面具有瓦斯、煤尘爆炸环 境中使用的防爆电气（器）设备 及连线电缆。
PPT文档演模板
新井下电气设备防爆六十条[1]
3、防爆电气设备、小型电器必 须有永久性的“防爆标志”、 “煤安标志（MA）”、产品 “铭牌”，无“防爆标志”、 “煤安标志”为失爆，无“铭 牌”为不完好。
5、凡是转轴穿过隔爆外壳壁的 地方应有隔爆轴承盖，轴承完 好，轴承盖无破损，否则为失 爆。
•隔爆轴承盖
PPT文档演模板
新井下电气设备防爆六十条[1]
6、隔爆壳变形长度超过50mm， 凹凸深度超过5mm为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
7、隔爆外壳开焊为失爆，锈蚀 严重、有锈皮脱落为失爆；油 漆皮离层、脱落为不完好。
电缆压紧后的直径比原直径减 少10%及以上为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
26、低压隔爆开关接线室内不允许有负荷侧接线咀接入引出电源线或从电源侧接线 咀接入引出负荷线，低压隔爆开关的控制线、信号线咀严禁接入或引出动力线 （4mm2以上电缆），否则为失爆。电气设备的进出线电缆2m内不得有破口、羊尾 巴、鸡爪子、明接头，10m范围内两台电气设备的连接电缆不得出现破口、鸡爪子、 明接头，否则均为失爆。
