换土垫层法地基处理质量标准
地基处理—换土垫层法(基础工程)
在软土层上回填好土
2.5.1 换填法
软土层较厚时，将基础下面一定范围内的软土挖去, 回填强度高、压缩性低、无侵蚀性的材料作持力层。采用 砂石、灰土、矿渣、素土等材料换土的地基分别称为砂石 地基、灰土地基、粉煤灰地基。
对于解决荷载较大的中小型建筑 物的地基问题比较有效。 处理深度通常控制在3m以内时 较为经济合理。
碾压法 250～350 8～12
60～100kN压路机往复碾压
备注
不宜使用干细砂或含泥 量较大的砂铺筑砂垫层
湿陷性黄土、膨胀土、 细沙地基不得使用
适用于砂石垫层 ①适用大面积砂石垫层 ②不宜用于地下水位以 下的砂垫层
●地基底面标高不同时，边坡应挖成阶梯形（或平缓 斜坡），每层错开0.5~1.0m，按先深后浅的顺序分层铺设， 搭接处充分夯实。
对于承受振动荷载的地基，不应 选择换填垫层法进行处理。
各种换填材料的适用范围
换土种类
适用范围
砂石（砂砾、 碎卵石） 垫层
土 素土垫层 垫 层 灰土垫层
适用于一般饱和、非饱和的软弱土和水下黄土地基处理； 不宜用于湿陷性黄土地基，也不适宜用于大面积堆载、密 集基础和动力基础的软地基处理；可有条件地用于膨胀土 地基；砂垫层不宜用于有地下水且流速快、流量大的地基 处理；不宜采用粉细砂作垫层。
B′
垫层底宽确定后，按照基坑的坡度向上延伸至基础底面。
②砂石垫层材料要求：
●宜选用颗粒级配良好、质地坚硬的中砂、粗砂、砾石、碎石、
石屑等，含泥量不宜超过5%；
●在缺少中粗砂和砾石地区，也可采用细砂，但同时宜掺入最
大粒径不宜大于50mm碎石或卵石，以保证垫层的密实和稳定，其掺 量按设计，不少于总重30%，不大于50%；
软土地基

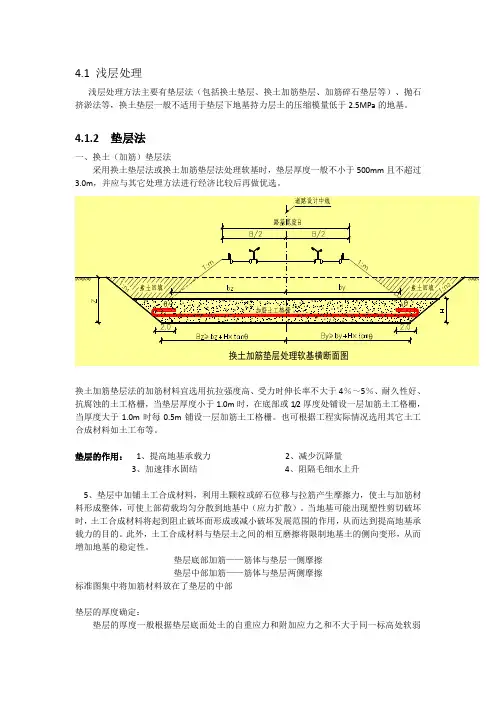

4.1 浅层处理浅层处理方法主要有垫层法（包括换土垫层、换土加筋垫层、加筋碎石垫层等）、抛石挤淤法等，换土垫层一般不适用于垫层下地基持力层土的压缩模量低于2.5MPa的地基。
4.1.2 垫层法一、换土（加筋）垫层法采用换土垫层法或换土加筋垫层法处理软基时，垫层厚度一般不小于500mm且不超过3.0m，并应与其它处理方法进行经济比较后再做优选。
换土加筋垫层处理软基横断面图换土加筋垫层法的加筋材料宜选用抗拉强度高、受力时伸长率不大于4％～5％、耐久性好、抗腐蚀的土工格栅，当垫层厚度小于1.0m时，在底部或1/2厚度处铺设一层加筋土工格栅，当厚度大于1.0m时每0.5m铺设一层加筋土工格栅。
也可根据工程实际情况选用其它土工合成材料如土工布等。
垫层的作用：1、提高地基承载力2、减少沉降量3、加速排水固结4、阻隔毛细水上升5、垫层中加铺土工合成材料，利用土颗粒或碎石位移与拉筋产生摩擦力，使土与加筋材料形成整体，可使上部荷载均匀分散到地基中（应力扩散）。
当地基可能出现塑性剪切破坏时，土工合成材料将起到阻止破坏面形成或减小破坏发展范围的作用，从而达到提高地基承载力的目的。
此外，土工合成材料与垫层土之间的相互磨擦将限制地基土的侧向变形，从而增加地基的稳定性。
垫层底部加筋——筋体与垫层一侧摩擦垫层中部加筋——筋体与垫层两侧摩擦标准图集中将加筋材料放在了垫层的中部垫层的厚度确定：垫层的厚度一般根据垫层底面处土的自重应力和附加应力之和不大于同一标高处软弱土层的容许承载力，其表达式如下：pz+pcz ≤ƒz式中：ƒz ——垫层底面处土层的地基承载力(kPa)；pcz ——垫层底面处土的自重压力(kPa)；pz ——垫层底面处土的附加压力(kPa)。
一般是先根据初步拟定的垫层厚度，再用（1）复核。
垫层厚度一般不宜大于3m ，太厚施工困难，太薄（<0.5m ）则换土垫层的作用不大。
垫层的宽度应满足道路路基基础底面应力扩散的要求，可按下式计算或根据当地经验确定。
(土建施工)换土垫层法
换土垫层法一、换土垫层的概念：当软弱土地基的承载力和变形满足不了建筑物的要求，而软土层的厚度又不很大时，将基础底面下处理范围内的软弱土层部分或全部挖去，然后分层换填强度较大的砂（碎石、灰土、高炉干渣、粉煤灰）或其它性能稳定、无侵蚀性的材料，并夯压（振实）至要求的密实度为止，这种地基处理方法称为换土垫层法二、换土垫层适用条件：换土垫层法适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等地等地基土的浅层处理．常用于轻型建筑、地砰、堆料场和道路工程等地基处理工程中。
三．换土垫层的作用是：（1）提高地基承载力，并通过垫层的应力扩散作用，减少垫层下．天然土层所承受的压力。
从而使地基强度满足要求；（2）垫层置换了软弱土层，从而可减少地基的变形量；（3）加速软土层的排水固结；（4）调整不均匀地基的刚度；（5）对湿陷性黄土、膨胀土或季节性冻土等特殊土，其目的主要是为了消除或部分消除地基土的湿陷性、胀缩性或冻胀性。
四．换土垫层的设计1、砂垫层厚度的确定砂垫层的厚度一般是根据砂垫层底部软土层的承载力来确定的，即作用在垫层底面处土的附加应力与自重应力之和，不大于软弱层的承载力设计值，如图2－1所示，并符合下式要求：式中p z—垫层底面处的附加应力设计值（kPa）；p cz—垫层底面处土的自重应力标准值（kPa）；f z—经深度和宽度修正后垫层底面处土层的基承载力设计值（kPa）。
图2－1垫层内应力分布砂垫层底面处的附加应力，除了可以采用弹性理论的土中应力公式求得外，也可按应力扩散角θ进行简化计算：条形基础：（2－2）矩形基础：（2－3）式中b—矩形基础或条形基础底面的宽度（m）；l—矩形基础底面的长度（m）；P—基础底面压力的设计值（kPa）；Pc—基础底面处土的自重应力标准值（kPa）；Z—基础底面下垫层的厚度（m）；θ—垫层的应力扩散角（0）。
各种换填材料的应力扩散角θ值见表（2－1）。
表2－1压力扩散角θ（0）注；当z／b<0.25时，除灰土取θ=30°外，其余材料均取θ=0o；当0.25<÷<0.5时，θ值可内插求得。
《地基处理》第二章换土垫层法
土方开挖与运
确定开挖范围
根据施工方案，确定需要 开挖的区域和深度。
土方开挖
使用挖掘机等设备进行土 方开挖，注意保持边坡稳 定。
土方运输
将开挖出的土方运至指定 地点，注意避免对环境造 成污染。
垫层材料选择与处理
选择垫层材料
根据工程要求和地质条件，选择合适的垫层材料，如砂、碎石、 矿渣等。
注浆法
要点一
总结词
将浆液注入地基土层中，通过浆液的凝固作用改善土体的 物理性质。
要点二
详细描述
注浆法是一种常用的地基处理方法，通过将浆液注入地基 土层中，利用浆液的凝固作用改善土体的物理性质，提高 其承载力和稳定性。该方法适用于各种类型的软土地基处 理，特别是对于含水量较高、压缩性较大的软土效果显著 。注浆法可以根据不同的情况选择不同的浆液材料和注浆 方式，以达到最佳的地基处理效果。
ERA
定义与原理
定义
换土垫层法是一种地基处理方法，通过将基础下一定深度范 围内的软弱土层挖除，然后回填坚硬、密实、性能稳定的材 料，如砂、碎石、石渣等，形成垫层，以提高地基承载力和 减少沉降。
原理
换土垫层法的原理是通过换填材料的承载力和扩散作用，将 基础荷载传递到下层土体中，从而减小基础沉降和提高地基 承载能力。
软土地基，存在大量淤泥和腐殖质
建设规模
建筑面积约5万平方米，包括商业楼、 办公楼和地下停车场
工程要求
确保建筑物安全稳定，提高地基承载 力
换土垫层法应用过程
土方开挖
按照设计要求，逐层开挖至预 定深度。
垫层铺设
将垫层材料分层铺设、压实， 确保垫层密实度符合要求。
换填垫层法地基处理工艺
5．其他工业废渣
在有可靠试验结果或成功工程经验时，对质地坚硬、性能稳定、无腐 蚀性和放射性危害的工业废渣等均可用于填筑换填垫层。被选用工业废 渣的粒径、级配和施工工艺等应通过试验确定。
6．土工合成材料
由分层铺设的土工合成材料与地基土构成加筋垫层。所用土工合成材 料的品种与性能及填料的土类应根据工程特性和地基土条件，按照现行 国家标准《土工合成材科应用技术规范》GB50290－98的要求，通过 设计并进行现场试验后确定。
三 质量检验
1 环刀法
用容积不小于200cm3环刀压入垫层中取样， 测定其干土密度（或压实系数），以不小于 填料在中密状态时的干土密度数值为合格。
2 贯入法
需将表面的填料刮去3cm左右，并用贯入仪、 钢叉或钢筋等以贯入度大小检查垫层的质量。
其他垫层材料
2．粉质粘土
土料中有机质含量不得超过5％，亦不得含有冻土或膨胀土材料。当含 有碎石时，粒径不宜大于50mm。
粉煤灰垫层
粉煤灰是燃煤电厂的工业废弃物，实践证明， 粉煤灰是一种良好的地基处理材料资源，具 有良好的物理、力学性能，能满足工程设计 的技术要求
一．工程特性及对环境的影响 1自重轻 2击实性好 3抗剪强度（与土相当） 4压缩性 5承载能力 6渗透性 7抗液化性 8对环境的影响
二．设计和施工
1、材料要求
粉煤灰可采用湿排灰、调湿灰和干排灰。 不含有机物、垃圾和有机质等杂物。运输 时粉煤灰含水量不宜过多或过少，过多会 在运输过程中造成滴水，过少会造成扬尘， 污染环境。洒水的水质不应含油质，PH在 6～9之间。
2、施工要点
（1）粉煤灰应预先进行击实试验，确定其 最大干密度和最优含水量，由此确定的施 工碾压（或夯实）时所采用的含水量应为 最优含水量±4%范围内，用此作粉煤灰垫 层的分层碾压（或夯实）质量控制指标和 施工结束后质量验收的控制指标。
换土垫层法地基处理适用范围及施工技术[优质工程范文]
![换土垫层法地基处理适用范围及施工技术[优质工程范文]](https://img.taocdn.com/s3/m/1940c43271fe910ef12df8dc.png)
同层：分段填筑，上下层相错＞1000
边坡应宽填：需修整：宽填0.2m，
不需修整：宽填0.5m。
注意： a. 分层应接近水平
b. 各种土不得混杂使用
c. 透水性小的土应铺在透水性大的
土之上
第三节 垫层施工
四、压实方法：
机械碾压法 重锤夯实法 振动压实法
第三节 垫层施工
机械碾压法
采用各种压实机械，如压路机、羊足碾、 推土机或其他压实机械来压实地基土的一 种压实方法，常用于大面积填土的压实、 杂填土地基处理、道路工程及基坑面积较 大的换土垫层的分层压实。
时，承载力可达200-300KPa。但应进行 下卧层强度验算。
第三节 垫层施工
土由固体颗粒、水、空气组成。土中固、 液、气三相组成的比例反映干湿、密实程 度，对评价土的工程性质有重要意义，是 垫层压实参数选择的依据。 一、土的压实机理 要使土的压实效果最好，其含水量一定要 适当。过湿的土进行碾压会出现“橡皮 土”，不能增大土的密实度。对很干的土 进行碾压，也不能把土充分压实。 1.最优含水量：在干密度—含水量曲线上干 密度的峰值即为最大干密度，与之对应的 含水量即为最优含水量。
施工顺序：
重锤夯实宜一夯挨一夯顺 序进行。在独立柱基基坑内， 宜按先外后里的顺序夯击。 同一基坑底面标高不同时， 应按先深后浅的顺序逐层夯 实。
第三节 垫层施工
第三节 垫层施工
二、土的压实参数
1.压实系数λc
c
d d max
ρd——现场土的实际控制干密度； ρdmax——土的最大干密度。
第三节 垫层施工
无资料时：d
max
·
1
pw ·ds
0.01·op
·d s
pw——水的密度（kN/m3） η——经验系数，粘土取0.95，粉质粘土取
采用换土垫层地基的质量控制
地基的质量将影响整个建筑物的整体稳定,为此在施工过程中对地基的处理将是至关重要的,然而我们为了节约工程投入,在地基处理中,常采用这古老而又简单的经济方法之一的换土垫层作人工地基。
换土垫层加固地基,简称换填法,就是将基础底面下一定范围内的软弱土层挖除,换填以无侵蚀性的压缩性较低的材料,经过分层夯实至要求的密实度为止,使其满足结构对地基强度和稳定性要求。
通过垫层应力的扩散作用,可减少垫层下天然土层所承受的压力,并可降低地基的沉降量。
另外,下卧层软弱土层中的水分,也可以部分地通过垫层排出,从而能加速软土的固结。
换填材料可用砂、碎(卵)石、砂砾石、灰土、素土等,也可用二灰(石灰、粉煤灰)、炉渣、矿渣以及其它性能稳定无侵蚀性的材料。
因此,它具有可就地取材、材料易得、不需复杂的施工机具设备、施工简便、能缩短工期、降低造价等优点。
但这类地基处理方法,在大面积上使用时,一般挖填工程量较大,较为费工费时。
大多仅用于建筑物荷载不大,土层为淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基以及暗沟、暗塘等作小面积浅层处理。
垫层种类的选择要根据建筑体型、结构特点、荷载性质和地质条件并结合施工机械设备与当地材料来源等进行综合分析,据此进行换填垫层的设计,选择换填材料和夯压施工方法。
换垫材料的选用应尽可能就地取材,选用廉价材料、工业废料,以节省资金。
对地基强度要求不高(1兆帕以内)并有一定防渗要求的,宜选用3∶7或2∶8灰土垫层;对地基强度要求较高,压缩性要求较低的,宜采用砂或碎石、砂砾石垫层;在冶金工厂,可采用炼铁、炼钢、炼铜等废矿渣破碎后作垫层材料。
对地基强度要求不高的,也可采用粉煤灰土或炉渣垫层。
至于素土垫层由于其施工质量的均匀性(压实系数和含水率)难以控制,压缩性相对比以上垫层大,一般应用较少,仅限于作一般地坪垫层使用。
垫层厚度应根据下卧层的承载力确定,一般应使垫层底面处的附加压力与该处土的自重压力之和小于垫层底面处土层的地基承载力,厚度一般宜在2米以内,最大不大于3米。
《地基处理》第二章 换土垫层法
B为需处理土层底的宽度
b为条基短边宽度 c为考虑机具影响而增设的附加宽度0.2m θ为基底压力扩散角，宜为22-30o，用素 土时取小值，灰土时取大值
(3)整片垫层的处理范围每边超出建筑物外墙基础外缘的宽度，且不应小 于垫层厚度，并不小于2m；
2.3.3粉煤灰垫层设计
(1)粉煤灰简介
粉煤灰是燃煤电厂排放的工业废弃物，其排放堆积不仅占用土地资源，对 生态环境也构成了不同程度的危害，但粉煤灰是一种良好的软土换填材料， 可用于加固软土地基。 a.粉煤灰种类 按排放系统分：干排灰、湿排灰、调湿灰 按含钙量分：高钙灰（CaO≥10%） 低钙灰（CaO<10%） b.粉煤灰换填法适用范围 厂房、机场、港区陆域和堆场等大面积 填筑工程。
压实系数λc
承载力特征值fak/kPa 200-300
砂夹石（碎、卵石占30%-50%）
碾 压 或 振 密
200-250
0.94-0.97 150-200 150-200 130-180 0.93-0.95 200-250
土夹石（碎、卵石占30%-50%） 中砂、粗砂、砾砂 粘性土和粉土（8<IP<14） 灰土
振实效果与填土成份、振 动时间等因素有关
注： 1、施工前需试振，得到稳定下沉量与时间的关系（建筑垃圾 振动时间约在1min以上，细粒填土振动时间约在3-5min，有
效振深为1.2-1.5m）
2、振实范围应从基础边缘放出0.6m左右，先振基槽两侧，后 振中间； 3、振动合格标准为振动机原地振实不再继续下沉，并辅以轻 便触探检验其均匀性与影响深度。
W较小时，其粒间引力较大，在一定的外部压实功能作用下，还不 能有效地克服引力而使土粒相对移动，这时压实效果就比较差。
换土垫层地基处理法的设计与应用
换土垫层地基处理法的设计与应用【摘要】：换土垫层法是工程地基处理中诸多方法中重要的方法之一，本文结合贵州地区红粘土特殊工程性质及其设计施工要点，对换土垫层地基处理法进行了系统的总结与探讨。
【关键词】：地基处理换土垫层法红粘土1.引言近年来许多工程在软弱土地基上兴建，由于软弱土强度低、渗透性小、灵敏度高，不能直接作为构造物的地基，因此需要对构造物的地基进行处理。
换土垫层地基处理法是将构造物基础下一定范围内的软弱土层挖除，然后回填以强度较大的砂、碎石或其它工业废渣等，夯至密实并达到构造物所需的地基承载力要求，因此在工程界中得到广泛的应用。
2.应用介绍换土垫层法适用于浅层软弱土层或不均匀土层的地基处理。
当软弱土层较薄时，可以全部置换处理，当软弱土层较厚时，可经过计算确定垫层的厚度与宽度。
通常换土垫层法的处理深度控制在3m以内(灰土1～4m)较为经济合理，太厚(>3m)施工较为困难,太薄(<0.5m)则换填垫层的作用不显著。
当建筑物范围内局部存在松填土、暗沟、暗塘等不均匀地基时宜采用换土垫层法，在这种局部换填处理中应遵守保持建筑地基变形均匀的基本原则。
3.设计要点换土垫层地基处理法设计的主要内容是确定垫层材料、垫层的合理深度与宽度。
根据构造物对地基承载力以及稳定性的要求，换土垫层既要求有足够的厚度，防止垫层下的软弱土层被剪切破坏，又需要有足够的宽度防止垫层向两侧挤动。
3.1垫层材料确定根据换填材料的不同，将垫层分为砂石（砂砾、碎卵石）垫层，土垫层（素土、灰土、二灰土），粉煤灰垫层，矿渣垫层，加筋砂石垫层等。
应当根据现场的工程地质情况，合理选择垫层材料。
3.2垫层厚度确定垫层的厚度应根据软弱土层的深度或下卧土层的承载力确定，应该符合下下式要求：（1）式中：－相应于作用的标准组合时，垫层底面处的附加压力值（kPa）－垫层底面处土的自重压力值（kPa）－垫层底面处经深度修正后的地基承载力特征值（kPa）3.3垫层宽度确定垫层底面的宽度应满足基础底面应力扩散的要求，按照下式确定：（4）式中：－垫层底面的宽度（m）θ－垫层材料的压力扩散角垫层顶面每边超出基础底边缘不应小于300mm，且从垫层底面两侧向上，按当地基坑开挖的经验及要求放坡。
地基处理之换土垫层法(内容丰富)[详细]
![地基处理之换土垫层法(内容丰富)[详细]](https://img.taocdn.com/s3/m/77c8b47508a1284ac85043d4.png)
自重轻 击实性能好 抗剪强度 压缩性 承载能力 渗透性 抗液化性 对环境的影响
粉煤灰比重比粘性土小得多，一般 松散重度在６－７kN/m3间，经轻 型击实试验后干密度为 0.92~1.35t/m3;比土要轻的多，产 生差别的原因在于粉煤灰主要是以 硅，铝为主的非晶态玻璃球体组成， 结晶矿物含量较少。而粘性土矿物 都由石英、长石和粘土矿物等晶体 组成。
砂（砂石、碎石垫层）
• 砂（砂石、碎石）垫层施工 1、选料：
砂垫层和砂石垫层的材料，宜采用题起级配良好 ，质地坚硬的中砂、粗砂、砾砂、卵石或碎石，石 子的粒径不宜大于50mm，砂、石料中不得含有杂 物，含泥量不应超过5％。对用作排水固结的砂垫层 ，其含泥量不宜大于3％。粉细砂也可以作为垫层的 材料，但因其不易压实，而且强度也不高，此时宜 掺入25％～30％的碎（卵）石，以保证垫层的密实 度和稳定性。
粉煤灰垫层
粉煤灰简介
粉煤灰是燃煤电厂排放的工业废弃物，每年排放量与日俱 增。粉煤灰是电厂在煤粉燃烧过程中，当煤通过炉膛高温时 绝大部分矿物杂质在高温下熔化，在被送到低温区时固化成 球状颗粒的玻璃体。
注意
粉煤灰的处理与利用已为我国一个比较突出的经济 和社会效益问题
粉煤灰垫层
粉煤灰简介
粉煤灰的工程特性及其对环境的影响
换土垫层法
本章目录
2 .1 概述 2 .2 压实原理及压实参数 2 .3 砂（砂石、碎石）垫层 2 .4 粉煤灰垫层 2 .5 干渣垫层 2 .6 土（素土）、灰土垫层
换土垫层法
• 定义：
当软弱土地基的承载力和变形满足不了建 筑物的要求，而软弱土层的厚度又不很大时， 将基础底面下处理范围内的软弱土层部分或全 部挖去，然后分层换填强度较大的砂、碎石、 素土、灰土、二灰、粉煤灰、高炉干渣或其它 性能稳定、无侵蚀性等材料，并压（夯、振） 实至要求的密实度为止，这种地基处理方法称 为换填法。
换土垫层法处理地基
换土垫层法处理地基摘要：如果地基不能满足承载力要求时，有很多地基处理方法。
比如：换土加固地基、碎石桩加固地基、砂桩加固地基、机械碾压地基等。
基中施工比较简单而造价相对而言又是很低的就要换土垫层法处理地基了。
通过实例，沧州市运河区武装部住宅楼工程地基处理方法，为其他工程地基处理提供了良好借鉴。
关键词：承载力、压力扩散角、压实系数、贯入度、动力触探简介沧州市运河区武装住宅楼工程，根据设计要求，开槽下80cm，3：7灰土、2：8灰土回填压实至垫层底标高（第一步3：7灰土，第二步2：8灰土），压实系数0.94，地基承载力标准值100kpa。
垫层材料的选择、厚度、宽度的确定垫层材料的选择选择灰土进行处理。
垫屋厚度的确定垫层厚度一般是根据垫层底部软弱土层的承载力决定。
当上部荷载通过垫层扩散到下卧软土时，该下卧软土的顶面所受到的全部压力不应超过下卧土层的承载力。
应满足下式要求：PS+PZ≤RR-------下卧层顶面土层经过深度修下后的承载力（Kpa）Ps-------传至垫层底面的附加应力（Kpa）Pz-------下卧层底面处土的自重压力（Kpa）选择共50CM灰土。
垫层宽度的确定垫层的宽度应满足基础底面应力扩散的要求，可按下式计算：b ≥b1+2ztgθ式中z------垫层厚度b------垫层底面宽度b1------基础底面宽度θ------垫层的压力扩散角，可按表3.2.1采用；当z/b<0.25时，仍按表中z/b=0.25取值。
压力扩散角θ软地地基，当其侧面土质较好时，垫层宽度略大于基底宽度即可。
当侧面土质交叉时，垫层宽度不足，会引起侧面软土的变形，因此需根据侧面软土的承载力按下式计算：fk≥200kpa,b1=b2+(0-0.36)z120≦fk<200kpa,b1=b2(0.6-1.0)zfk<120kpa,b1=b2+(1.6-2.0)zb1---垫层底部宽度b2---基础宽度根据上式计算，垫层四周扩2米。
地基处理——换土垫层法
PZ + pCZ fz
条形基础 矩形基础,平 面分布
( p c )bl pz (b 2 ztg )(l 2 ztg )
fz-经深度修正后的垫层底面处软弱下卧层土的地基承载力设计值
2.4垫层施工（掌握）
1砂和砂石垫层
1.1材料要求：1级配良好，不均匀系数不小于10； 2以中粗砂为主，可添置少量碎卵石但要分布均匀，最
1.2灰土垫层 1.2.1材料要求：1石灰与土体积2:8或3:7，宜用粉质粘土
；2石灰采用熟石灰不得含有过多水分，粒径不得大于 5mm；3一定范围内，灰土强度随石灰增大而增大；4 二灰垫层强度更高。
1.2.2施工要点 1施工时，应将灰土拌和均匀，控制含水量，如土料水
分过多或不足时，应晾干或洒水润湿，一般可按经验 在现场直接判断，其方法为手握灰土成团，两指轻捏 即碎。这时，灰土基本上接近最优含水量； 2夯实后灰土3d内不得受水浸泡； 3掌握分层虚铺厚度
2垫层设计 （掌握）
1、垫层力的确定
4、沉降计算
软基换填路段（2米片石垫层+砂砾换填+土 工格栅）
处理深度
通常基坑开挖后，利用分层回填压实，也可处理较深
的软弱土层，但经常由于地下水位高而需要采取降水 措施；坑壁放坡占地面积大或需要基坑支护，以及施 工土方量大、弃土多等因素，从而使处理费用增高、 工期拖长，因此换填法的处理深度通常宜控制在 3m 以内，也不宜小于 0.5m，因为垫层太薄，则换土垫层 的作用也不显著。
1.3碎石矿渣
1碎石和矿渣有足够的强度，变形模量大，稳定性好;
2垫层本身还可以起排水层的作用，并加速下部软弱土
层的固结。
1.4粉煤灰垫层 1虚铺厚度和碾压遍数应通过现场小型试验确定。若元
地基换填垫层法
地基换填垫层法当建筑物基础下的持力层比较软弱、不能满足上部荷载对地基强度和变形的要求时，常采用换填法进行地基处理。
一般情况下是先将基础下一定范围内承载力低的软弱土层挖去，然后回填强度较大的砂、碎石或灰土等，并夯至密实。
主要有以下几种处理方法：（1）挖：就是挖去表面的软土层，将基础埋置在承载力较大的基岩或坚硬的土层上。
此种方法主要用于软土层不厚，上部结构的荷载不大的情况。
（2）填：当软土层很厚，而又需要大面积进行加固处理，则可在原有的软土层上直接回填一定厚度的好土或砂石、矿石等。
（3）换：就是将挖与填相结合，即换土垫层法。
施工时先将基础下一定范围内的软土挖去，而用人工填筑的垫层作为持力层，按其回填的材料不同可分为砂垫层、碎石垫层、素土垫层、灰土垫层等。
换填法适用于淤泥、淤泥质土、膨胀土、冻胀土、素填土、杂填土及暗沟、暗塘、古井、古墓或拆除旧基础后的坑穴等的地基处理。
换土垫层的处理深度应根据建筑物的要求，由基坑开挖的可能性等因素综合决定，一般多用于上部荷载不大，基础埋深较浅的多层民用建筑的地基处理工程中，开挖深度不超过3 m。
一、砂和砂石地基砂和砂石地基是采用级配良好、质地坚硬的中粗砂和碎石、卵石等，经分层夯实，作为基础的持力层，提高基础下地基强度，降低地基的压应力，减少沉降量，加速软土层的排水固结作用。
砂石垫层应用范围广泛，施工工艺简单，用机械和人工都可以使地基密实，工期短、造价低；适用于 3.0 m 以内的软弱、透水性强的黏性土地基，不适用加固湿陷性黄土和不透水的黏性土地基。
1.材料要求砂和砂石地基材料，宜采用颗粒级配良好、质地坚硬的中砂、粗砂、石屑和碎石、卵石等，含泥量不宜超过5%，且不含植物残体、垃圾等杂质。
若用作排水固结地基的，含泥量不宜超过3%；在缺少中粗砂的地区，若用细砂或石屑，因其不容易压实，而强度也不高，因此在用作换填材料时，应掺入粒径不超过50 mm，不少于总重30%的碎石或卵石并拌和均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、检查碾压完毕后的密实度
6、检查现场完全文明施工状况
六、材料质量标准
换填材料（砂、碎石等）均符合相关地基处理的质量标准要求。
符合中华人民共和国行业标准《建筑地基处理技术规范标准》JGJ79-2002和J220-2002标准要求。
1.3人员组织：施工机具应由专人负责使用和维护，大、中型机械特殊机具需执证上岗，操作者须经培训后，执有效的合格证书可操作。主要作业人员已经过安全培训，并接受了施工技术交底（作业指导书）。
施工方法
依据设计文件及其施工组织设计要求选用合理的填充换置材料，正常换土垫层法一般选用级配碎石材料作为填充换置材料；
2.3换置填充：
选用铲车从基础一侧开始填充分层铺设，每次铺填厚度不应大于350mm,应控制在200mm～350mm之间；并随时跟踪监测换填标高和换填厚度，保证换填后的基础表面平整便于碾压设备施工作业；
2.3碾压施工：
选用合理功率碾压机逐层进行碾压作业，当基坑边缘或小基坑底部不便于大型碾压设备作业施工时，采用平板振动器或夯锤施工，但采用此种操作方法时，其换置填充材料的回填厚度每层不应大于200mm；同时做好碾压记录；在下层的密实度经过检验达到设计要求后方可进行上层换填铺设施工，直至完成；
二、检验标准
1、支持性文件
1.1根据图纸设计文件的地耐力设计要求；
1.2依据中华人民共和国行业标准《建筑地基处理技术规范标准》JGJ79-2002和J220-2002标准；
2、检验方法：
2.1环刀取样法：
在压实后的换填材料中用容积不小于2*10的5次方的立方mm的环刀取样，测定其干密度，并以不小于该材料在中密度状态时的干密度（单位体积干土的质量）为合格。中砂或碎石在中密度时的干密度一般可按1.55～1.6吨/立方考虑，对于砂石垫层的质量检查，取样时的容积应足够大，且干密度应提高。如在砂石垫层中设置纯砂检查点，则在相同的施工条件下，可按上述方法检测。
砂夹石（其中碎石或卵石占全重的30﹪～50﹪）
0.94～0.97
150～200
碾压或振压
土夹石（其中碎石或卵石占全重的30﹪～50﹪）
0.94～0.97
150～200
碾压或振压
中砂、粗砂、砾砂
0.94～0.97
150～200
碾压或振压
粘性土和粉土8＜Ip＜14
0.94～0.97
130～180
碾压或振压
不宜使用细砂或含泥量较大的砂
3
水撼法
250
饱和
注水高度应超过每次铺筑面层；用钢叉摇撼捣实，插入点间距100mm；钢叉分四翅，齿间距为8，长度为300mm，木柄长900mm；
湿馅性黄土、膨胀土地区不得使用
4
夯实法
150～200
8～12
可以采用木夯或机械夯；木夯重量为40kg,落距0.4～0.5m；一夯压半夯，全面夯实；
2.2贯入测定法：
采用贯入仪、钢筋或钢叉的贯入度的大小来检测换土垫层法的施工质量时，应先进行干密度和贯入度的对比实验，如检查测定的贯入度小于实验所确定的贯入度，则为合格，进行钢筋贯入度测定时，将直径20mm，长度1.25m以上的平头钢筋，在换土层面以上700mm处自由落下，其贯入度应根据该砂石的干密度实验确定。进行钢叉贯入度测定时，用水撼法施工所使用的钢叉，在离地0.5m的高度自由落下，并按实验所确定的贯入度作为控制标准。
2.3可采用轻便触探法检查。
3、砂和砂石垫层的施工标准及相关技术参数如下：(表1) (表2)
序号
捣实方法
每层铺筑厚度（mm）
最佳含水量﹪
施工说明
备注
1
平振法
200～250
15～20
用平板振捣器往复振捣
不宜使用细砂或含泥量较大的砂
2
插振法
振捣器插入深度
饱和
用插入式振捣器；插入间距可根据机械振幅大小调整；不应插入卧粘性土层；插入振捣完毕后，所留孔洞应用砂石填充；
灰土
0.93～0.95
200～250
重锤夯实
土或灰土
0.93～0.95
150～200
三、工程开始条件
场地三通一平，基础开挖完毕，具备施工条件；
四、工程结束条件
地基处理完毕，经地耐力检测满足设计要求，工完场清；
五、过程检查
1、检查填充材料的级配、含水量、泥土含量
2、检查施工方案及操作工艺是否符合要求
3、检查特种机械操作人员是否持证上岗
2.1换置材料搅拌：
砂、碎石材料必须具有良好的振实加密性能，其颗粒的级配不均匀系数不应小于5，填充材料的最大粒径不应大于50mm，人工级配的砂石垫层应先将砂石安照比例拌合均匀；填充材料的含泥量不应超过5﹪；
2.2降水：
换置填充前应查看地下水位状况，若在作业层存有地下水或积水，应先采取降水措施，控制在待填基层一下，保证基面干燥无积水。
碎石碾压（强夯）法地基处理工程技术标准
工程名称
碎石碾压法地基处理
编号
一、施工工艺
依据中华人民共和国行业标准《建筑地基处理技术规范标准》JGJ79-2002和J220-2002执行；
1、施工准备
1.1材料准备：碎石、卵石、砾石、中砂、粗砂等
1.2机械设备：铲车、碾压机、重锤、吊车、平板振动器、水泵、水带、水准仪
5
碾压法
250～350或＞350
8～12
采用6～15吨压路机往复碾压（15吨以上的振动压路机的影响深度可达1.5m）
适用于大面积砂石垫层，不宜用于地下水位以下的砂石垫层
各种垫层承载力标准值fk(表2)
施工方法
垫层材料类别
压实系数גּc
fk（KPa）
碾压或振压
碎石、卵石
0.94～0.97
200～300
碾压或振压
