组合体 大连理工大学机械制图习题集答案

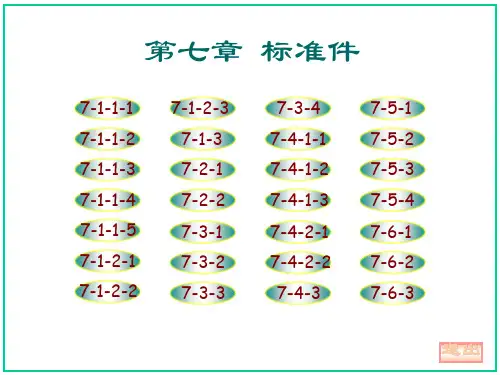

机械制图习题集第七章答案(大连理工大学版)
退出
7-1-1-1 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出 标记。
7-1-1-2 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出 标记。
7-1-1-3 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出 标记。
7-1-1-4 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出 标记。
7-5-2 已知一直齿圆柱齿轮m=3,z=23,试按规定画法画全齿轮的两 个视图，并注全尺寸（其中倒角均为C1)。
7-5-3 已知一对平板直齿圆柱齿轮啮合，m＝3,z1=z2=14, 试按规 定画法画全两齿轮啮合的两个视图。
7-5-4 已知一直齿圆锥齿轮m=3,z=23, f=45 ,试按规定画法画全 齿轮的两个视图，并注全尺寸（其中倒角均为C1）。
7-1-3 螺纹紧固件标记及画法的练习-在所给的铸铁块上加工出 M16-7H的螺纹孔，画出两个视图，并注出螺孔和钻孔的深 度尺寸。
7-2-1 螺纹紧固件连接画法的练习7-2-2 螺纹紧固件连接画法的练习
7-3-1 第七次作业题——螺纹紧固件连接
组 别 1 2 3 4
比 例 1:1 1:1 2:1 2:1 公 直
7-4-1-1 键、销、滚动轴承标记及画法的练习-普通型平键 （键宽6mm）及其连接。
7-4-1-2 键、销、滚动轴承标记及画法的练习-普通型平键 （键宽6mm）及其连接。
7-4-1-3 键、销、滚动轴承标记及画法的练习-普通型平键 （键宽6mm）及其连接。
7-4-2-1 键、销、滚动轴承标记及画法的练习-销及销连接。
7-1-1-5 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出 标记。
7-1-2-1 螺纹紧固件标记及画法的练习-用查表法画出指定的螺纹 紧固件的两个视图，并标注尺寸。
机械制图习题集答案(第六版)大连理工大学高等教育出版社
3-4-4 3-4-5 3-5-1 3-5-2 3-5-3 3-5-4 3-5-5 3-5-6 3-6-1
3-6-2 3-10-1 3-6-3 3-10-2 3-7-1 3-10-3 3-7-2 3-10-4 3-7-3 3-10-5 3-8-1 3-10-6 3-8-2 3-11-1 3-9-1 3-11-2 3-9-2 3-12-1
2021/6/25
5-3-2 5-3-3 5-3-4 5-4-1 5-4-2 5-4-3 5-4-4 5-5-1 5-5-2
5-6-1 5-6-2 5-7-1 5-7-2 5-7-3 5-7-4 5-8-1 5-8-2 5-8-3
5-8-4 5-8-5 5-8-6 5-9 5-10 5-11 5-12 5-13-1 5-13-2
1-6-2
1-4-2-4
1-5-1-1
1-3-1-1.在指定位置,仿照示例画出直线、圆、斜线
2021/6/25
1-3-1-2.在指定位置,仿照示例画出直线、圆、斜线。
2021/6/25
1-3-1-3.在指定位置,仿照示例画出直线、圆、斜线。
2021/6/25
1-3-2-1.用作图法作圆的内接正五边形。
中点
2021/6/25
1-3-2-2.用作图法作圆的内接正六边形。
R
2021/6/25
1-3-3-1.在指定位置, 用同心圆法画椭圆（长轴60 mm、短轴 40
mm）。
2021/6/25
1-3-3-2.在指定位置, 用四心法画椭圆。
2021/6/25
1-3-4.参照图形给出的尺寸，用 1 : 1的比例在右边位置画出 图形
5-13-3 5-13-4 5-14-1 5-14-2 5-14-3 5-14-4 5-15-1 5-15-2 5-16-1
机械制图习题集-答案大连理工大学版共31页
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
31
机械制图习题集-答案大连理工大学版
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
Байду номын сангаас ▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
大连理工大学机械制图习题集答案(第五版)课件
精选版ppt
23
5-11
精选版ppt
24
5-12
精选版ppt
25
5-13-1
1.局部的孔或槽 2.在保留外形的 前提下，尽量大 地表示形体的内 形
以波浪线分界， 一侧画成视图， 一侧画成剖视图。
精选版ppt
26
5-13-2
精选版ppt
27
5-13-3
精选版ppt
28
5-13-4
精选版ppt
7-3-4 7-4-1-1 7-4-1-2 7-4-1-3 7-4-2-1 7-4-2-2 7-4-3
7-5-1 7-5-2 7-5-3 7-5-4 7-6-1 7-6-2 7-6-3
精选版ppt
退7出6
7-1-1-1 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出 标记。
精选版ppt
77
7-1-1-2 螺纹紧固件标记及画法的练习-由所给图形及尺寸，写出 标记。
公 称 光 孔 盲 孔 盲孔件
直径 （mm）
件厚 （mm）
件
厚材
料
1 1:1 M24
40
M24 40
60 铸钢 开槽沉头 M10 48
68
铸铁
2
1:1 M20
45
M20 45
60 铸钢 开槽圆柱头 M10 40
60
铸铁
3
2:1 M10
22
M10 22
34 铸铁 开槽沉头 M10 25
30
铸钢
4
2:1 M12
精选版ppt
38
5-17-2
精选版ppt
39
5-17-3
42
6
精选版ppt
机械制图大连理工大学第五版习题集答案
1-4-2-3 在下列图上标注箭头和尺寸数字（直接在图上量 取） 。
1-4-2-4 在下列图上标注箭头和尺寸数字（直接在图上量 取） 。
1-5-1-1.按小图尺寸在大图上作连接弧并描深,标出相切线段的 切点。
1-5-1-2.按小图尺寸在大图上作连接弧并描深,标出相切线段的 切点。
1-5-1-3.按小图尺寸在大图上作连接弧并描深,标出相切线段的 切点。
1-3-4.参照图形给出的尺寸，用 1 : 1的比例在右边位置画出图形 （不注尺寸）。
62
1-4-1-1.按小图尺寸在大图上作斜度和锥度。
1-4-1-2.按小图尺寸在大图上作斜度和锥度。
1-4-2-1 在下列图上标注箭头和尺寸数字（直接在图上量 取）。
1-4-2-2 在下列图上标注箭头和尺寸数字（直接在图上量 取） 。
1421在下列图上标注箭头和尺寸数字直接在图上量1422在下列图上标注箭头和尺寸数字直接在图上量1423在下列图上标注箭头和尺寸数字直接在图上量1424在下列图上标注箭头和尺寸数字直接在图上量
第一章 制图基本知识
1-3-1-1 1-3-1-2 1-3-1-3 1-3-2-1 1-3-2-2 1-3-2-3 1-3-3-1 1-3-3-2
1-5-1-4.按小图尺寸在大图上作连接弧并描深,标出相切线段的 切点。
1-5-2.按小图尺寸 ,用 1 : 1的比例抄画、描深并注尺寸。
1-6-1.圆弧连接-拖钩
1-6-2.圆弧连接-吊钩
25 25 33
1-3-1-3.在指定位置,仿照示例画出直线、圆、斜线。
1-3-2-1.用作图法作圆的内接正五边形。
中点
1-3-2-2.用作图法作圆的内接正六边形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
形体分析法画组合体视图的方法和步骤
看组合体视图的方法和步骤
标注组合体尺寸的方法
组合体的构形设计
组合体的视图
线面分析法恢复原形法
组合体的视图
组合体由基本几何形体（棱柱、圆柱、棱锥、圆锥、圆球、圆环等）组合构成的立体。
视图机件向多面投影体系的各投影面做正投影所得的图形。
六个基本视图
组合体的三视图
六个基本视图
主视图由前向后投射所得的视图俯视图由上向下投射所得的视图左视图由左向右投射所得的视图右视图由右向左投射所得的视图仰视图由下向上投射所得的视图后视图由后向前投射所得的视图
六个基本视图的形成
组合体的三视图
组合体的三视图一般是指：
主视图、俯视图、左视图。
三视图的投影规律——三等规律:
主、俯视图——长对正；
主、左视图——高平齐；
俯、左视图——宽相等。
应用“三等规律”的要点:
1. 机件的整体和局部都要符合“三等规律”。
示例
2. 在俯、左视图上，远离主视图的一侧是机件的前面，靠近主视图的一侧是机件的后面。
示例
3. 要特别注意宽度方向尺寸在俯、左视图上的不同方位。
示例
“三等规律”是画图、看图的基本投影规律。
绘图时，应通过绘图工具或绘图软件的功能来保证“三等规律”的实现。
通过绘图工具实现“三等规律”
形体分析法
形体分析法假想把组合体分解为若干个基本几何形体（简称形体），并确定各形体之间的组合形式和相对位置的方法。
形体间的组合形式
形体间的相对位置和邻接表面关系
形体分析法应用举例
形体组合的基本形式
叠加、挖切
形体组合形式举例
形体间的相对位置形体叠加、挖切组合后，形体之间
可能处于上下、左右、前后或对称、同轴等相对位置。
形体间的相对位置和邻接表面关系
形体间邻接表面关系：共面、相切或相交1.共面当两形体邻接表面共面时，在共面处不应有邻接
表面的分界线。
2.相切
当两形体邻接表面相切时，相切处是光滑过渡。
相切处是光滑过渡，切线的投影规定不画。
注意:在某个视图上，当切线处存在回转面的转向线时，应画出该转向线的投影。
3. 相交两形体邻接表面相交时，邻接表面之间产生交线。
圆柱与U形柱相交示例四棱柱与圆柱相交示例
圆柱与圆柱相交示例
组合体的分解过程不是唯一的
组合体的分解过程不是唯一的
简单组合体为简化形体分析过程，对一些常见的简单组合体，可以直接把它们作为构成组合体的形体，不必再做进一步的分解。
形体分析法应用举例
形体分析法举例
注意：分解组合体是一种假想的分析问题的方法，实际组合体是一个完整的整体。
实际组合体是完整的整体
运用形体分析法分解组合体，可以把画、看比较复杂的组合体视图的问题，转化为画、看比较简单的基本几何形体或简单组合体视图的问题。
形体分析法是学习画组合体视图或看组合体视图的基本方法。
线面分析法
线面分析法：根据面、线的空间性质和投影规律，分析形体的表面或表面间的交线与视图中的线框或图线的对应关系，进行画图、看图的方法。
视图中的图线和线框
线面投影的实形性、积聚性和类似性
形体邻接表面的画图特点
视图中的图线和线框
通常，视图中的图线的含义：
1.具有积聚性的表面（平面或柱面）的投影；
2.两个邻接表面（平面或曲面）交线的投影；
3.曲面的转向线的投影。
通常，视图中的线框的含义：
1.形体表面（平面或曲面）的投影（封闭线框）；
2.孔洞的投影（封闭线框）；
3. 相切表面的投影（表示为封闭线框或含有不封闭线框）。
视图中的线框
积聚性、实形性和类似性来解题
面、线投影的积聚性、实形性和类似性
积聚性、实形性和类似性来解题
积聚性、实形性和类似性来解题
积聚性、实形性和类似性来解题
两形体邻接表面共面
共面处不存在形体的分界线。
形体邻接表面共面、相切和相交时的画图特点
两形体邻接表面相切
画图要从反映相切关系的具有积聚性的视图画起。
两形体邻接表面相交
要分析清楚哪两个表面相交，产生了怎样的交线。
两圆柱相贯线的近似画法——三点法
用过特殊点的圆弧代替这段非圆弧的相贯线的投影，所用圆弧的半径为两圆柱中较大圆柱的半径。
恢复原形法
当挖切去的形体不完整时，可采用恢复原形法。
恢复原形法：
参与组合的形体不完整时，可先把不完整的形体抽象成完整形体组合的形式；分析有哪些表面相交，产生了怎样的交线；求出完整形体邻接表面交线的投影；最后在求得的交线投影中，保留原题不完整形体对应部分交线的投影。
画组合体视图的方法和步骤
画组合体视图的方法
画组合体三视图的步骤
画组合体视图的方法
首先运用形体分析法把组合体分解为若干个形体，确定它们的组合形式、相对位置、邻接表面关系；
其次逐个画出各形体的视图。
必要时可运用线面分析法，对组合体进行线、面的投影分析。
当组合体中出现不完整形体相贯时，可用恢复原形法进行分析。
画组合体三视图的步骤
1.形体分析
2.确定主视图反映形体特征，符合自然安放位置。
3. 选比例，定图幅
4.布图、画基准线
用对称平面(对称线)、轴线和大平面的投影作为基准线。
5.逐个画出各形体的三视图
几个视图联系起来画，从反映形体特征的视图画起。
6. 检查、描深
示例1 示例2
看组合体视图的方法和步骤看组合体视图的方法
看组合体视图的要点
看组合体视图的步骤
看组合体视图的方法
看图一般是以形体分析法为主，线面分析法为辅。
根据形体的视图，逐个识别出各个形体，并确定形体的组合形式、相对位置及邻接表面关系。
想象出组合体后，应验证给定的每个视图与所想象的组合体的视图是否相符, 不断修正想象的形体，直至各个视图都相符。
1. 几个视图联系起来看通常，一个视图不能确定
组合体的形状及其各形体间的相对位置。
看组合体视图的要点
2. 从反映形体特征的视图入手
形体特征是识别形体的关键信息。
应从反映形体特征的视图入手，联系其他视图来看图。
3. 分析视图中的线框，识别形体表面间的位置关系视图中相邻或嵌套的两个线框可能表示相交的两个面，或高、低错开的两个面，或一个面与一个孔洞。
判断表面间相对位置
判断表面间相对位置例a
判断表面间相对位置例b
反复对照，想象出正确的组合体
看组合体视图的步骤
1.分线框、对投影
从主视图入手，几个视图联系起来看，把组合体大致分成几部分。
2.识形体、定位置
根据每一部分的视图想象出各形体，并确定它们的相对位置和虚实。
3. 综合起来想整体
根据各形体及其相对位置想象出完整的组合体。
示例1 示例2
标注组合体尺寸的方法
视图只能表示组合体的形状，各形体的真实大小及其相对位置，需由尺寸来确定。
标注组合体尺寸的基本要求：尺寸标注符合国家标准的规定，并要完整和清晰。
标注尺寸要完整
标注尺寸要清晰
标注组合体尺寸的步骤
标注尺寸要完整
标注出组合体的定形尺寸和定位尺寸，这些尺寸应不多不少。
形体分析法是保证组合体尺寸标注完整的基本方法。
定形尺寸：
确定形体形状大小的尺寸。
定形尺寸包括长、宽、高三个方向的尺寸。
常见基本形体的尺寸注法
尺寸基准：确定尺寸位置的几何元素(点、直线、平面等)，
简称基准。
一般采用组合体的对称平面（对称线）、主要的轴线和
较大的平面（底面、端面）作为基准。
基准分为主要基准和辅助基准。
在三维空间中，长、宽、高三个方向应各有一个主要基准。
辅助基准根据需要选用。
主要基准和辅助基准之间应有尺寸联系。
定位尺寸：确定形体间相对位置的尺寸。
两个形体间应该有三个方向的定位尺寸。
两形体间在某一方向处于共面、对称、同轴时，可省略一个定位尺寸。
组合体注尺寸示例
总体尺寸：
组合体的总长、
总宽、
总高。
避免封闭尺寸链。
