变频压缩机的启动过程及变频器的组成

变频压缩机

目前对于冰箱的研究来说，冰箱的能耗要求已经处于比较重要的地位。为降低冰箱的能耗，在综合对其各部件的优化设计、改良性能以外，提高压缩机的效率是最主要的决定因素。当压缩机的技术发展到一定程度后，再提高压缩机的COP已经是有相当的困难。而变频压缩机则是一种新型的较好的解决方案。

变频压缩机对环境的适应能力很强，当冰箱的工作环境或使用环境发生改变时，压缩机会通过改变转速产生不同的制冷量来满足冰箱的负荷要求。另外当压缩机处于小功率运行时，由于蒸发温度的提高，压缩机的COP会上升，从而降低冰箱的耗电量。

一、变频压缩机的优点

1.更省电

对于相同大小的冰箱，使用变频压缩机能比普通定频压缩机节省能耗40%。

2.更快的降温速度

相比于普通压缩机，变频压缩机拥有更快的降温速度，平均降温时间加快20%。

3.更宽松的电压要求

变频压缩机运行电压范围可达到80V区间,远远大于定频压缩机。

4.更好的温度控制能力

使用变频压缩机的冰箱可以更好的控制箱体内温度，有效避免间室内温度波动过

大。

5.更低的噪音、更小的振动

普通定频压缩机噪音为恒定的，而变频压缩机可根据制冷需求随时调整转速，噪音和振动也会相应减小。

二、变频器的组成

压缩机的变频器主要由4大部分组成，其电路图如下：

1.输入/滤波EMI

EMI(电磁干扰）滤波的功能是去除由功率电路产生的电磁噪音传播和减少输入噪音，它们会损坏变频器。

EMC(电磁兼容）问题对产品批准非常重要，要符合非常严格的监管标准。

2.直流母线

在这部分，交流电压干线进行了整流滤波，通过整流桥和直流母线电容后，电压

变得比较平整。

在220V主线，直流母线电压大概在300V.。在115V主线，这部分有倍压电路，所以输出电压也差不多为300V。

3.电机输出

这部分的职能是根据控制信号，向电机发送驱动电流。

4.控制和其他部分

变频器的控制模式是独立的，主要控制方式根据最终的产品应用而定。

其他部分：1）电源：提供内部电压给变频器运行。2）位置传感器：负责发送信号给主控板以确认转子位置。3）控制：DSP收到信号和控制正常的功率转换。

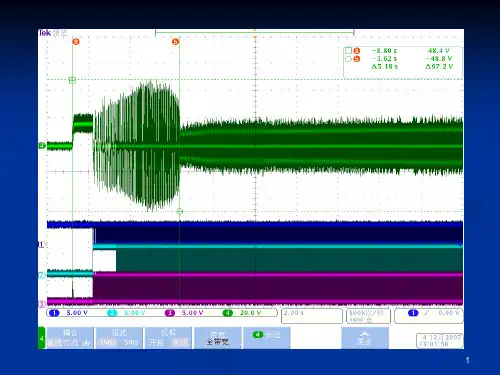

三、变频压缩机启动程序

启动程序共分为三步

1.定位

变频器注入一个持续的电流给电机，因此转子将会对准为一个可知的位置。在这一步，电流必须限制于电机的最大电流（如果电流高于预设的最大值，转子将会被消磁）。

2.异步方式

通过一个已知的位置，变频器将切换电机线圈估计下一个电机位置，使电机加速。

3.自动模式，同步方式

鉴于电机已经运行在这个状态，感应电压可测，转子位置也可以被准确的确认。
