变频器基本原理与构成
变频器工作原理
变频器工作原理一、引言变频器是一种电力调节设备，广泛应用于工业生产中。
本文将详细介绍变频器的工作原理，包括其基本构成、工作过程和应用场景。
二、基本构成1. 整流器：变频器的输入端通常接收交流电源，整流器将交流电转换为直流电。
常见的整流器有整流桥等。
2. 滤波器：滤波器用于平滑直流电信号，消除电源波动和噪声。
3. 逆变器：逆变器将直流电转换为可调频的交流电。
逆变器通常由晶闸管、功率管等元件组成。
4. 控制器：控制器是变频器的核心部份，用于监测和调节变频器的工作状态。
控制器通常由微处理器、传感器等组成。
5. 保护装置：保护装置用于监测变频器的工作温度、电流和电压等参数，以保证变频器的安全运行。
三、工作过程1. 输入电源：变频器的输入端接收交流电源，通常为三相交流电。
2. 整流：交流电经过整流器转换为直流电。
3. 滤波：滤波器对直流电进行滤波处理，使其变得平滑稳定。
4. 逆变：逆变器将直流电转换为可调频的交流电。
逆变器的输出频率可以根据需要进行调节。
5. 控制：控制器监测变频器的输入和输出电流、电压、频率等参数，并根据设定的要求调节逆变器的工作状态。
6. 输出：变频器将调节后的交流电输出给负载，如机电等。
四、应用场景1. 工业生产：变频器广泛应用于各种工业生产中，如机械创造、化工、纺织、电子等行业。
通过调节变频器的输出频率和电压，可以实现对机电的精确控制，提高生产效率。
2. 节能环保：变频器可以根据负载的需求调节机电的运行速度，避免机电长期运行在高速状态下，减少能耗，实现节能效果。
同时，变频器还可以减少机电的起动冲击，降低噪音和振动，对环境友好。
3. 电梯和升降机：变频器在电梯和升降机中的应用非常广泛。
通过调节变频器的输出频率和电压，可以实现电梯和升降机的平稳运行和精确控制。
4. 空调和通风系统：变频器可以根据室内温度和湿度等参数，调节空调和通风系统的运行状态，实现舒适的室内环境，提高能源利用效率。
五、总结本文详细介绍了变频器的工作原理，包括其基本构成、工作过程和应用场景。
高压变频器工作原理

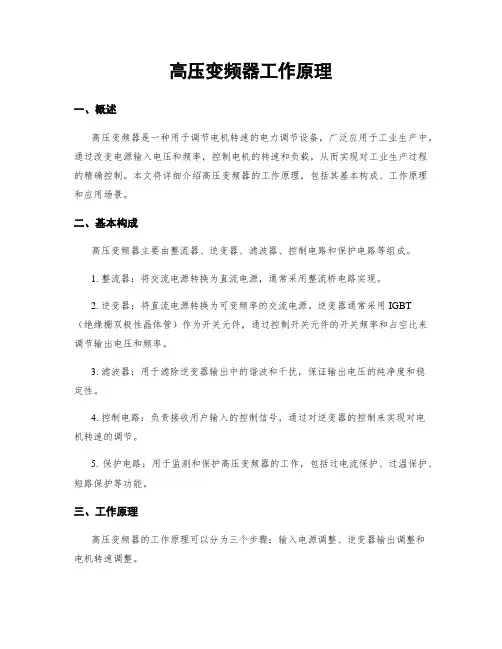

高压变频器工作原理一、概述高压变频器是一种用于调节电机转速的电力调节设备，广泛应用于工业生产中。
通过改变电源输入电压和频率，控制电机的转速和负载，从而实现对工业生产过程的精确控制。
本文将详细介绍高压变频器的工作原理，包括其基本构成、工作原理和应用场景。
二、基本构成高压变频器主要由整流器、逆变器、滤波器、控制电路和保护电路等组成。
1. 整流器：将交流电源转换为直流电源，通常采用整流桥电路实现。
2. 逆变器：将直流电源转换为可变频率的交流电源。
逆变器通常采用IGBT（绝缘栅双极性晶体管）作为开关元件，通过控制开关元件的开关频率和占空比来调节输出电压和频率。
3. 滤波器：用于滤除逆变器输出中的谐波和干扰，保证输出电压的纯净度和稳定性。
4. 控制电路：负责接收用户输入的控制信号，通过对逆变器的控制来实现对电机转速的调节。
5. 保护电路：用于监测和保护高压变频器的工作，包括过电流保护、过温保护、短路保护等功能。
三、工作原理高压变频器的工作原理可以分为三个步骤：输入电源调整、逆变器输出调整和电机转速调整。
1. 输入电源调整：高压变频器首先将输入的三相交流电源通过整流器转换为直流电源。
整流器采用整流桥电路，将交流电源的负半周和正半周分别转换为直流电压。
整流后的直流电压经过滤波器平滑处理，得到稳定的直流电源。
2. 逆变器输出调整：经过整流和滤波后的直流电源被送入逆变器，逆变器通过控制开关元件的开关频率和占空比来调节输出电压和频率。
逆变器采用IGBT作为开关元件，通过不断切换开关状态来生成可变频率的交流电源。
逆变器输出的交流电源经过滤波器滤除谐波和干扰，得到纯净且稳定的输出电压。
3. 电机转速调整：逆变器输出的交流电源被送入电机，通过调节输出电压和频率来控制电机的转速。
高压变频器的控制电路接收用户输入的控制信号，根据用户需求调节逆变器的输出电压和频率，从而控制电机的转速。
控制电路还可以根据电机的负载情况进行动态调整，保证电机的运行稳定和效率。
变频器基本原理和作用

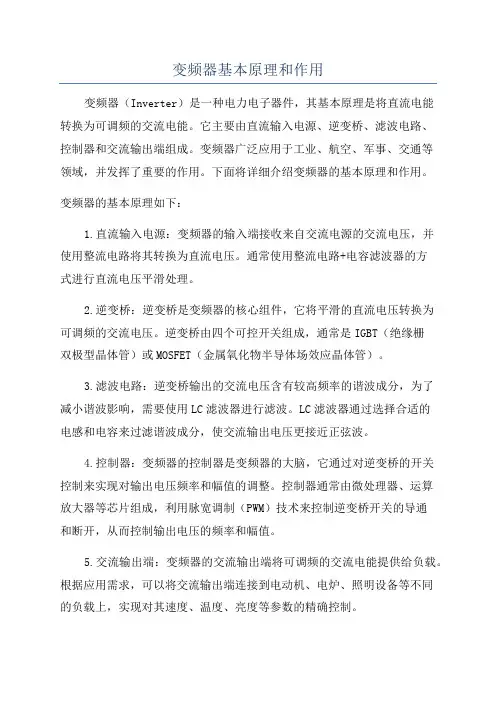

变频器基本原理和作用变频器（Inverter）是一种电力电子器件，其基本原理是将直流电能转换为可调频的交流电能。
它主要由直流输入电源、逆变桥、滤波电路、控制器和交流输出端组成。
变频器广泛应用于工业、航空、军事、交通等领域，并发挥了重要的作用。
下面将详细介绍变频器的基本原理和作用。
变频器的基本原理如下：1.直流输入电源：变频器的输入端接收来自交流电源的交流电压，并使用整流电路将其转换为直流电压。
通常使用整流电路+电容滤波器的方式进行直流电压平滑处理。
2.逆变桥：逆变桥是变频器的核心组件，它将平滑的直流电压转换为可调频的交流电压。
逆变桥由四个可控开关组成，通常是IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管）。
3.滤波电路：逆变桥输出的交流电压含有较高频率的谐波成分，为了减小谐波影响，需要使用LC滤波器进行滤波。
LC滤波器通过选择合适的电感和电容来过滤谐波成分，使交流输出电压更接近正弦波。
4.控制器：变频器的控制器是变频器的大脑，它通过对逆变桥的开关控制来实现对输出电压频率和幅值的调整。
控制器通常由微处理器、运算放大器等芯片组成，利用脉宽调制（PWM）技术来控制逆变桥开关的导通和断开，从而控制输出电压的频率和幅值。
5.交流输出端：变频器的交流输出端将可调频的交流电能提供给负载。
根据应用需求，可以将交流输出端连接到电动机、电炉、照明设备等不同的负载上，实现对其速度、温度、亮度等参数的精确控制。
变频器主要有以下作用：1.节能降耗：传统的电动机驱动系统通常采用带有固定转速的交流电源，而变频器可以根据实际负载需求，调整电机的转速和输出功率，降低电机的无功损耗和机械能量的损耗，从而实现能量的经济利用。
2.频率调节：变频器可以调节电机的输出频率，从而实现对驱动设备的控制。
例如，变频器常用于电梯、空调、水泵等场合，可以根据需求调整其运行频率，提高设备的工作效率和使用寿命。
3.调速控制：传统的电动机驱动系统通常只能实现定速运行，而变频器可以通过调整输出频率，实现对电机的精确调速控制。
变频器的工作原理

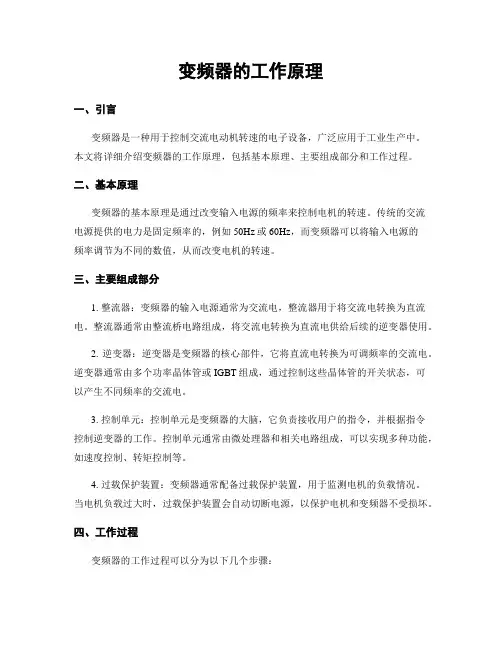

变频器的工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备，广泛应用于工业生产中。
本文将详细介绍变频器的工作原理，包括基本原理、主要组成部分和工作过程。
二、基本原理变频器的基本原理是通过改变输入电源的频率来控制电机的转速。
传统的交流电源提供的电力是固定频率的，例如50Hz或60Hz，而变频器可以将输入电源的频率调节为不同的数值，从而改变电机的转速。
三、主要组成部分1. 整流器：变频器的输入电源通常为交流电，整流器用于将交流电转换为直流电。
整流器通常由整流桥电路组成，将交流电转换为直流电供给后续的逆变器使用。
2. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调频率的交流电。
逆变器通常由多个功率晶体管或IGBT组成，通过控制这些晶体管的开关状态，可以产生不同频率的交流电。
3. 控制单元：控制单元是变频器的大脑，它负责接收用户的指令，并根据指令控制逆变器的工作。
控制单元通常由微处理器和相关电路组成，可以实现多种功能，如速度控制、转矩控制等。
4. 过载保护装置：变频器通常配备过载保护装置，用于监测电机的负载情况。
当电机负载过大时，过载保护装置会自动切断电源，以保护电机和变频器不受损坏。
四、工作过程变频器的工作过程可以分为以下几个步骤：1. 输入电源经过整流器转换为直流电，并供给逆变器使用。
2. 控制单元接收用户的指令，根据指令控制逆变器的工作。
用户可以通过控制单元设置电机的转速、转矩等参数。
3. 逆变器根据控制单元的指令，控制功率晶体管或IGBT的开关状态，产生可调频率的交流电。
交流电的频率决定了电机的转速。
4. 变频器将调节后的交流电供给电机，电机根据输入的电源频率进行工作。
由于变频器可以调节输入电源的频率，因此可以实现电机的无级调速。
5. 过载保护装置实时监测电机的负载情况，当负载过大时，自动切断电源，保护电机和变频器。
五、应用范围变频器广泛应用于工业生产中，特别是需要对电机转速进行精确控制的领域。
变频器的原理,组成

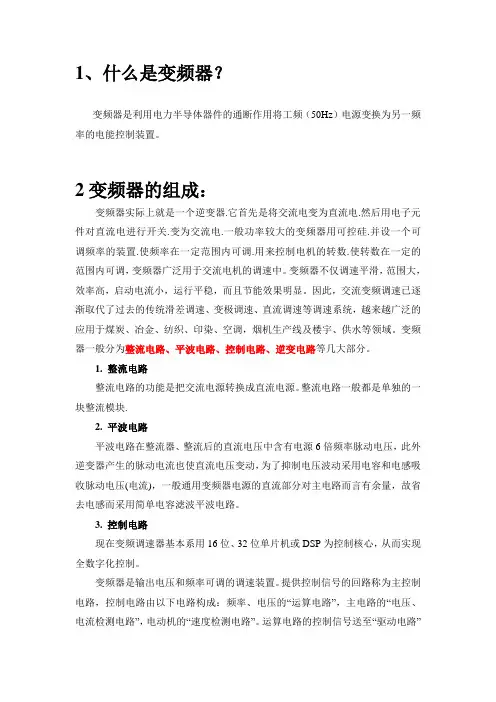

1、什么是变频器？变频器是利用电力半导体器件的通断作用将工频（50Hz）电源变换为另一频率的电能控制装置。
2变频器的组成：变频器实际上就是一个逆变器.它首先是将交流电变为直流电.然后用电子元件对直流电进行开关.变为交流电.一般功率较大的变频器用可控硅.并设一个可调频率的装置.使频率在一定范围内可调.用来控制电机的转数.使转数在一定的范围内可调，变频器广泛用于交流电机的调速中。
变频器不仅调速平滑，范围大，效率高，启动电流小，运行平稳，而且节能效果明显。
因此，交流变频调速已逐渐取代了过去的传统滑差调速、变极调速、直流调速等调速系统，越来越广泛的应用于煤炭、冶金、纺织、印染、空调，烟机生产线及楼宇、供水等领域。
变频器一般分为整流电路、平波电路、控制电路、逆变电路等几大部分。
1. 整流电路整流电路的功能是把交流电源转换成直流电源。
整流电路一般都是单独的一块整流模块.2. 平波电路平波电路在整流器、整流后的直流电压中含有电源6倍频率脉动电压，此外逆变器产生的脉动电流也使直流电压变动，为了抑制电压波动采用电容和电感吸收脉动电压(电流)，一般通用变频器电源的直流部分对主电路而言有余量，故省去电感而采用简单电容滤波平波电路。
3. 控制电路现在变频调速器基本系用16位、32位单片机或DSP为控制核心，从而实现全数字化控制。
变频器是输出电压和频率可调的调速装置。
提供控制信号的回路称为主控制电路，控制电路由以下电路构成：频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”。
运算电路的控制信号送至“驱动电路”以及逆变器和电动机的“保护电路变频器采取的控制方式有：速度控制、转矩控制、PID控制或其它方式4 逆变电路逆变电路同整流电路相反，逆变电路是将直流电压变换为所要频率的交流电压，以所确定的时间使上桥、下桥的功率开关器件导通和关断。
从而可以在输出端U、V、W三相上得到相位互差120°电角度的三相交流电压3.IGBTIGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型功率管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式电力电子器件, IGBT驱动功率小而饱和压降低。
变频器工作原理
变频器工作原理一、概述变频器是一种用于调节电机转速的电子设备，广泛应用于工业生产和家用电器中。
它通过改变电源的频率和电压，控制电机的转速，实现对电机的精确控制。
本文将详细介绍变频器的工作原理。
二、基本原理变频器主要由整流器、滤波器、逆变器和控制电路组成。
其工作原理可以分为以下几个步骤：1. 输入电源变频器的输入电源通常为交流电源，电压和频率可以根据实际需求进行调整。
输入电源经过整流器和滤波器的处理后，得到稳定的直流电源。
2. 逆变器逆变器是变频器的核心部件，它将直流电源转换为可调节的交流电源。
逆变器通过控制开关管的导通和断开，改变电源的频率和电压。
通常采用的逆变器有PWM逆变器和SPWM逆变器两种。
3. 控制电路控制电路是变频器的智能部分，它通过接收外部的控制信号，对逆变器进行调节，以实现对电机的精确控制。
控制电路可以根据需求，实现多种控制方式，如速度闭环控制、矢量控制等。
4. 输出电源经过逆变器和控制电路的处理，变频器将调整后的交流电源输出给电机。
电机根据接收到的电源信号，调整转速和转矩，实现精确的控制。
三、工作流程变频器的工作流程可以简单描述为以下几个步骤：1. 电源接入将变频器的输入端与交流电源连接，确保电源稳定并符合变频器的额定电压和频率要求。
2. 参数设置通过控制面板或上位机软件，设置变频器的参数，包括电机额定功率、额定电流、转速范围等。
3. 控制信号输入根据需要，将外部的控制信号输入到变频器的控制端口，如模拟信号、数字信号或通信信号。
4. 控制电路处理控制电路接收到控制信号后，根据设定的参数和控制算法，对逆变器进行调节，生成相应的电源信号。
5. 电机控制经过逆变器调节后的电源信号被输出给电机，电机根据接收到的信号，调整转速和转矩，实现精确的控制。
四、应用领域变频器广泛应用于工业生产和家用电器中，以下是一些常见的应用领域：1. 工业生产变频器在工业生产中，可用于控制各种类型的电机，如水泵、风机、压缩机等。
变频器的原理介绍完整版课件
(1)自然采样法 (2)规则采样法
图(十) 三相SPWM变 频器输出波形
三、异步电机变频调速控制策略
变频器控制的对象是电机，首先研究电机等效图
(一)等效图: 1、转子电势: 转子电势的频率为f2 ，转子旋转后，由于转子导体与磁
场之间的相对运动速度减小，转子感应电势的频率也随之减小，此时:
f2=f1S
1、定义：利用半导体器件的开通和关断，把直流电压变成一定形状的 电压脉冲序列，以实现变频、变压及控制和消除谐波为目标的一门技术。
2、数学分析：
f (t) a0 (an cosnt bn sin nt)
n1
t 02
a 1
0
2 t 0
f (t)dt
f(t)
t 02
a 1
n
2 t 0
f (t)dt
1
4 sin ntdt
3
m
sin ntdt]
m 1
2
[
c
osn
1
c
osn
n
2
c
osn
2
]
2 n
m
(1)k1 cosnk
k 1
(4)
于是，由(3)和(4)式对于奇数n和任意的m均有:
m
bn
(1) k 1 cos nk
(5)
k 1
式中 : 0
1
2 m
2
对于奇函数，偶次谐波为零，仅有奇次谐波，即：
一.变频器的原理与组成
(一)概述:
1.定义：转换电能并能改变频率的电能转换装置。 2.交流调速技术发展的概况与趋势： 交流电机：结构简单，价低，动态响应好、维护方便，但调速困难。 直流电机：结构复杂、成本高、故障多、维护困难且工作量大；机械换向 器的换向能力限制了电动机的容量（单机容量12000kW~14000kW）、电压和 速度（最高电压1000多伏、最高转速3000r/min）。接触式的电流传输又限制 了其使用场合；电枢在转子上，电动机的效率低，散热条件差。为改善换向 能力，减小电枢漏感，转子变得粗短惯性增大，影响系统的动态响应。 交流调速飞速技术发展的原因： 电力电子器件制造技术；电力电子电路的变换技术；PWM技术，矢量控 制技术，直接转矩控制技术；微机和大规模集成电路基础的数字控制技术。
变频器基本工作原理与构成
主回路器件
七、汇川变频器主回路器件 1、整流桥（SIZE-D以下，整流桥与IGBT等封装在一起，称 为PIM，厂家：TYCO，SEMIKRON、EUPEC、FUJI等） 2、逆变IGBT （SIZE-D以下，整流桥与IGBT等封装在一起， 称为PIM，SIZE-E/I是六管封装、SIZE-F/G/H是双管封装。） 3、大电解电容，作用：储能和滤波，供应商：海立。 4、SIZE-E及以下使用继电器，SIZE-F及以上使用直流接触 器。 5、电流检测部分： SIZE-E及以下使用分流器及光耦， SIZE-F及以上使用霍尔。 6、直流电抗器能提高功率因数，抑制谐波等，对整流桥和电 解电容都有好处，SIZE-D以下由于体积限制，没有装，SIZED/E/F内置，SIZE-G以上是标配外置。
基本构成
二、件
主回路 元器件
单板
钣金件 塑胶件
性能
功能
功率范围
三、功率范围
汇川变频器的功率大小从单相0.2KW一直到315KW，涵盖在 SIZE-A、B、C、D、E、F、G、H、I共9种大小的箱体结构中。 如下表所示：
SIZE A
B
C D E F G H I
输入电源 单相220VAC 单相220VAC 三相380VAC 三相380VAC 三相380VAC 三相380VAC 三相380VAC 三相380VAC 三相380VAC 三相380VAC
基本原理
一、基本原理
1、变频器是一种控制交流电机运转的控制器。它 把固定频率（我国为50HZ）的交流电源变成频率电 压可调的交流电源，从而控制电机的转速。异步电 机转速公式如式(1)所示：
变频器的工作原理
变频器的工作原理变频器是一种电气设备，用于改变交流电源电压和频率的设备。
它被广泛应用于电机控制、能源节约和工业自动化领域。
本文将详细介绍变频器的工作原理。
一、变频器的定义变频器，也称为交流调速器，是一种通过改变交流电源的电压和频率来改变电动机转速的装置，是现代工业中用来节省能源和提高生产效率的必备设备。
二、变频器的组成部分变频器由三个主要部分组成：整流器、中间电路和逆变器。
1. 整流器：将交流电源的交流电压先变成直流电压，通常使用二极管或快速电晶体管进行整流。
2. 中间电路：中间电路主要用于储存电能和去除电压中的脉动，以保证逆变器的工作稳定。
中间电路通常使用大容量电解电容器。
3. 逆变器：逆变器将直流电压转变为交流电压，通过PWM波形来控制交流电压的大小和频率。
逆变器的输出将电机带动起来，控制电机的运行。
三、变频器的工作原理当电机运行时，变频器通过调整电源电压和频率来控制电机的转速。
变频器的工作原理基于以下两个基本原理：1. 变频：变频器通过改变输入电源的频率实现电机转速的调整。
常用的变频方法是PWM控制，其基本原理是控制开关管的导通时间和关闭时间比例来控制输出波形的平均电压值。
2. 矢量控制：矢量控制是指在变频控制的基础上，通过先测量电机运行状态（如电流、位置、速度等参数），根据测量结果计算出旋转矢量，再以该矢量为基础进行控制的方法。
矢量控制可以实现更精确的速度功率输出，比普通的变频控制更加高效和准确。
综上所述，变频器通过整流器将交流电源的电压变成直流电压后，再经过中间电路去除脉动，最后逆变器将直流电压重新变成交流电压，实现电机的转速调节。
其工作原理基于变频和矢量控制两个基本原理，可以实现精准的转速调节和高效能源节约的目的。
变频器的构造及工作原理
变频器的构造及工作原理变频器是一种电力电子设备，用于控制交流电动机的转速和输出功率。
它通过改变输入电源的频率和电压来实现对电动机的精确控制。
本文将介绍变频器的构造和工作原理。
一、变频器的构造变频器由电源模块、整流模块、中间直流环节、逆变模块、控制模块和输出滤波器等主要组成部分构成。
1.电源模块：负责提供变频器所需的电能，将电网交流电转换为直流电，并为后续的整流模块和逆变模块提供电力支持。
2.整流模块：将电源模块输出的直流电进行整流，得到电压稳定的直流电。
3.中间直流环节：由电容器组成的直流电容器大容量滤波电路，用于平滑整流模块输出的直流电。
4.逆变模块：将直流电转换为交流电，通过控制逆变器开关管的导通和断开以改变输出电压和频率。
5.控制模块：负责控制整个变频器的工作，包括对电机转速、电压、电流、输出功率等参数的调节和保护功能。
6.输出滤波器：用于滤除逆变模块输出的交流电中的高次谐波成分，提供负载所需的电能。
二、变频器的工作原理变频器的工作原理主要包括三个过程：整流过程、逆变过程和控制过程。
1.整流过程：交流电源经过电源模块的处理，转换为直流电，然后经过整流模块进行整流，产生电压稳定的直流电。
2.逆变过程：直流电经过中间直流环节的滤波处理后，送入逆变模块。
逆变模块通过控制逆变器开关管的导通和断开，将直流电转换为交流电，并且可以根据需要改变输出的电压和频率。
3.控制过程：控制模块负责对整个变频器系统进行监测和调节。
它通过采集电机的转速、电流、电压等参数，将其与用户设定的目标值进行比较，然后通过控制逆变模块来调整输出的电压和频率，实现对电动机的精密控制。
总结起来，变频器的工作原理是将输入的交流电转换为直流电，然后再将直流电转换为交流电，并通过控制模块中的逆变器来调节输出的电压和频率，从而实现对电动机的应有控制。
在实际应用中，变频器广泛用于各种需要调速和控制的交流电动机驱动系统，如风机、泵、压缩机等。
通过改变变频器输出的电压和频率，灵活调整电动机的转速和输出功率，可以实现节能降耗、提高系统效率和精确控制的目的，具有重要的应用价值。
变频器调速原理简述
变频器调速原理简述变频器调速的原理主要是通过改变电源的频率来控制电机的转速。
以下是其详细原理简述：一、电机转速与频率的关系电机的转速与电源频率之间存在着紧密的关系，其公式为：（其中是电机转速，是电源频率，是电机的极对数）。
从这个公式可以看出，在电机的极对数不变的情况下，改变电源频率，就可以直接改变电机的转速。
二、变频器的基本构成及作用变频器主要由整流器、滤波器、逆变器和控制器等部分组成。
1.整流器：将交流电源转换为直流电源。
通常采用二极管整流电路，将输入的交流电变为直流电，为后续的逆变环节提供稳定的直流电压。
2.滤波器：对整流后的直流电压进行滤波，去除其中的脉动成分，使直流电压更加平滑稳定。
3.逆变器：将直流电转换为频率和电压均可调的交流电。
逆变器由多个功率开关器件（如 IGBT）组成，通过控制这些开关器件的导通和关断时间，可以改变输出交流电的频率和电压。
4.控制器：是变频器的核心部分，负责根据给定的速度指令和反馈信号，计算出所需的输出频率和电压，并控制逆变器的工作。
控制器通常采用微处理器或数字信号处理器（DSP），可以实现复杂的控制算法和功能。
三、调速过程1.给定速度指令：用户根据实际需求，通过操作面板、外部模拟信号或通信接口等方式给定电机的速度指令。
2.控制器计算：控制器接收到速度指令后，根据当前电机的实际转速反馈信号（通常通过编码器等传感器获得），采用特定的控制算法（如PID控制）计算出所需的输出频率和电压。
3.逆变器输出调整：控制器将计算得到的输出频率和电压信号发送给逆变器，控制逆变器中功率开关器件的导通和关断时间，从而改变输出交流电的频率和电压，使电机的转速逐渐接近给定的速度指令。
4.反馈调节：在电机运行过程中，编码器等传感器不断将电机的实际转速反馈给控制器，控制器根据反馈信号与给定速度指令之间的偏差，实时调整输出频率和电压，实现闭环控制，确保电机的转速稳定在给定值附近。
综上所述，变频器通过改变电源的频率来控制电机的转速，具有调速范围广、精度高、节能等优点，在工业生产和自动化控制等领域得到了广泛的应用。
电机变频器工作原理
电机变频器工作原理电机变频器是一种用于改变交流电机供电频率的装置。
它利用变频器内的电子元件，将固定频率的电网电源转换为可调节的频率和电压，以控制电机的转速和负载输出。
本文将详细介绍电机变频器的工作原理。
一、电机变频器的基本组成电机变频器主要由以下几个主要组成部分构成：1. 整流器：将交流电源转换为直流电源。
2. 滤波器：平滑整流器输出的直流电源，减少输出的脉动电压。
3. 逆变器：将直流电源转换为可调节频率和电压的交流电源。
4. 控制电路：通过控制逆变器的输出频率和电压，控制电机的转速和负载输出。
5. 保护电路：监测电路中的电流、电压和温度等参数，当参数异常时，保护电路会自动切断电源以避免损坏设备和保证安全。
二、电机变频器的工作原理电机变频器的工作原理主要如下：1. 输入电源模块：电机变频器通常接入交流电源，将交流电源通过整流器转换为直流电源。
整流器的作用是改变电源的极性，将正负半周期交叉的交流电源转换为同一方向的直流电源。
2. 中间电压平滑模块：直流电源通过滤波器进行滤波处理，减少输出的脉动电压。
滤波器由电容器和电感器组成，通过储存和释放电荷来平滑电压输出，使输出电压更加稳定。
3. 逆变器模块：平滑后的直流电源通过逆变器转换为可调节频率和电压的交流电源。
逆变器通过高频开关管将直流电源逐段地开关成脉冲，并通过PWM（脉宽调制）技术调整脉冲的宽度和频率，控制输出电压的大小和频率。
4. 控制模块：控制模块是电机变频器的核心部分，通过控制逆变器的输出频率和电压来实现对电机的转速和负载输出的控制。
控制模块可接收外部信号，如温度、压力、转速等，根据设定的参数进行调整，然后输出合适的频率和电压，使电机能够根据需求进行工作。
5. 保护模块：电机变频器通常配备有保护电路，用于监测电路中的各项参数。
当电流、电压或温度等参数超过设定范围时，保护电路会发出信号，自动切断电源，以避免设备损坏和确保安全。
三、电机变频器的优势电机变频器相较于传统的电阻调速、电压调速和机械调速等方式，具有以下几个优势：1. 节能：电机变频器可以根据实际负载需求精确调节电机的转速，避免电机一直运转在满负荷状态，从而节省能源消耗。
变频器的工作原理
变频器的工作原理一、引言变频器是一种电力调节设备，广泛应用于工业领域，用于控制交流电动机的转速和扭矩。
本文将详细介绍变频器的工作原理，包括基本原理、主要组成部分和工作过程。
二、基本原理变频器的工作原理基于电力电子技术和控制理论。
它通过将输入的固定频率交流电转换为可调节频率和电压的交流电，从而实现对电动机的精确控制。
三、主要组成部分1. 整流器：变频器的输入电源通常是交流电，整流器将交流电转换为直流电。
整流器通常由整流桥和滤波电路组成。
2. 中间电路：中间电路用于存储和平滑整流器输出的直流电。
它通常由电容器组成，可以提供稳定的直流电源。
3. 逆变器：逆变器是变频器的核心部分，它将中间电路的直流电转换为可调节频率和电压的交流电。
逆变器通常由IGBT（绝缘栅双极型晶体管）组成，通过控制IGBT的开关状态来实现输出电压和频率的调节。
4. 控制系统：控制系统负责监测和控制变频器的运行状态。
它通常由微处理器、传感器和控制电路组成，可以实现对电动机转速、扭矩和保护功能的精确控制。
四、工作过程1. 变频器接收输入的交流电源，并经过整流器转换为直流电。
2. 直流电经过中间电路的电容器存储和平滑，提供稳定的直流电源。
3. 控制系统根据用户的需求，通过微处理器对逆变器的开关状态进行调节，控制输出电压和频率。
4. 逆变器将中间电路的直流电转换为可调节频率和电压的交流电。
5. 变频器输出的交流电经过滤波电路，去除高频噪音，然后供给电动机。
6. 电动机根据变频器输出的电压和频率，实现精确的转速和扭矩控制。
7. 控制系统实时监测电动机的运行状态，并根据需要进行调节和保护，确保电动机的安全运行。
五、总结变频器是一种重要的电力调节设备，通过电力电子技术和控制理论实现对电动机的精确控制。
本文介绍了变频器的基本原理、主要组成部分和工作过程，希望能对读者加深对变频器工作原理的理解。
变频器的工作原理
变频器的工作原理一、引言变频器是一种电力调节设备，广泛应用于工业生产中的电动机控制系统中。
它通过改变电源输入的频率和电压，实现对电动机转速和扭矩的精确控制。
本文将详细介绍变频器的工作原理，包括其基本组成、工作原理和应用场景。
二、基本组成1. 整流器：变频器的输入端接收来自电网的交流电源，整流器将交流电转换为直流电，并通过滤波电路去除电源中的谐波和噪声。
2. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调频率和可调幅度的交流电。
逆变器通常由IGBT（绝缘栅双极型晶体管）构成，通过控制IGBT 的开关状态来实现输出电压的调节。
3. 控制单元：控制单元是变频器的大脑，它接收用户输入的控制信号，并通过内部逻辑电路和算法来计算和控制逆变器的工作状态。
控制单元通常由微处理器和存储器组成，可以实现各种功能，如速度闭环控制、保护功能等。
三、工作原理1. 基本原理：变频器的工作原理可以简单描述为将电源输入的交流电转换为可调频率和可调幅度的交流电，然后通过输出到电动机，控制电动机的转速和扭矩。
具体来说，变频器通过控制逆变器输出的电压和频率，改变电动机的磁场强度和转矩，从而实现对电动机的控制。
2. 电源输入：变频器的输入端接收来自电网的交流电源，通常为三相交流电。
电源电压和频率的稳定性对变频器的工作效果有重要影响。
3. 整流和滤波：交流电经过整流器转换为直流电，然后通过滤波电路去除电源中的谐波和噪声，确保输出的直流电质量良好。
4. 逆变：直流电经过逆变器转换为可调频率和可调幅度的交流电。
逆变器通过控制IGBT的开关状态，改变输出电压的幅度和频率，实现对电动机的精确控制。
5. 控制策略：控制单元接收用户输入的控制信号，如转速设定值、扭矩设定值等，通过内部逻辑电路和算法计算出逆变器的工作状态。
常见的控制策略包括开环控制和闭环控制，闭环控制可以实现更精确的控制效果。
6. 输出到电动机：逆变器输出的交流电通过输出端口连接到电动机，控制电动机的转速和扭矩。
变频器基础知识
4、参数设置说明
A 环境参数 A1-00语言选择（日、英、法、德） A1-01访问等级 A1-02控制方式（V/F、矢量） A1-03初始化
B1-01（0-4）频率指令输入方法
字操作器 拟量端子 EMOBUS传送（SI-K2）与GEPLC以及其他厂家PLC 择卡（CP-216） MEMOBUS传送
E2-01～E2-10电机动态参数
单击此处可添加副标题
F任选功能参数
F1-01～F1-14 PG F1-01 PG constant F1-02 operation selection at PG open circuit(0-3) 减速停止 1、自由滑行停止 非常停止 3、继续运行 F1-03 operation selection at over speed 减速停止 1、自由滑行停止 非常停止 3、继续运行
PG-B2， PG-X2
速度控制范围
1：40
1：40
1：100
1：100
启动转矩
150%/3HZ
150%/3HZ
150%/1HZ
150%/0г/min
速度控制精度
±2%～±3%
±0.3%
±0.2%
±0.2%
转矩控制
不可
不可
不可
可以
适用用途
同时驱动多台电机，电机参数不知道，不能做Autotuning
变频器基础培训
PART 1
6 、维修与保养
3 、 维修注意事项
2 、变频器主回路及控制回路构成
1 、 一般变频器的基本构成与功能
二、变频器的结构形式
3、 V/F矢量控制调速方式
2、 交流电机弱磁调速的概念
变频器的结构原理及生产工艺流程
变频器的结构原理及生产工艺流程引言变频器是一种将电能转换为机械能的装置，具有调节电机速度的功能，广泛应用于工业生产中。
本文将介绍变频器的结构原理以及其生产工艺流程。
一、变频器的结构原理1.1 变频器的基本构成变频器由电源模块、整流滤波器、逆变器、控制电路等组成。
•电源模块：提供稳定的直流电源，常用的电源模块有整流桥、滤波电容等。
•整流滤波器：将交流电转换为稳定的直流电，并滤除杂波。
•逆变器：将直流电转换为交流电，通过控制输出电流的频率和幅值，实现电机转速的调节。
•控制电路：根据输入的控制信号，调整逆变器的工作方式，实现对电机的精确控制。
1.2 变频器的工作原理变频器的工作原理是将输入的交流电转换为直流电，然后再将直流电转换为矩阵波，通过控制矩阵波的频率和幅值，实现对电机的转速调节。
具体的工作过程如下：1.通过电源模块将输入的交流电转换为稳定的直流电，并滤除杂波。
2.直流电经过逆变器转换为矩阵波，矩阵波的频率和幅值可以通过控制电路进行调节。
3.控制电路根据输入的控制信号，调整逆变器的工作方式，控制矩阵波的频率和幅值，从而实现对电机的转速调节。
二、变频器的生产工艺流程变频器的生产工艺流程一般包括原材料采购、加工制造、组装调试和质量检验等步骤。
2.1 原材料采购原材料采购是变频器生产的第一步，包括电子元器件、金属壳体、电路板等。
采购人员根据产品设计需求和供应商的价格、质量等方面的考虑，选择合适的原材料供应商，并进行采购。
2.2 加工制造加工制造是将原材料进行加工和组装的过程。
首先，对电子元器件进行贴片、焊接等工艺加工，将元器件焊接到电路板上。
接下来，对金属壳体进行冲压、折弯等工艺加工，制造出变频器的外壳。
最后，将加工好的电子元器件和外壳进行组装，形成成品变频器。
2.3 组装调试组装调试阶段是对生产好的变频器进行组装和功能调试的过程。
工人将加工好的电子元器件和外壳进行装配，搭建成完整的变频器。
然后，对组装好的变频器进行功能调试，确保其正常工作。
变频器的工作原理及功能初步简介
菱、韩国变频器、台湾变频器台达、香港变频器。
•
按电压等级分类：
•
⑴、高压变频器：3KV、6KV、10KV
•
⑵、中压变频器：660V、1140V
•
⑶、低压变频器：220V、380V
•
按电压性质分类：
•
⑴、交流变频器：AC-DC-AC(交-直-交)、AC-AC(交-
交)
•
⑵、直流变频器：DC-AC(直-交)
• 高容量电容：存储转换后的电能。 • 逆变器：由大功率开关晶体管阵列组成电子开关，
将直流电转化成不同频率、宽度、幅度的方波。 • 控制器：按设定的程序工作，控制输出方波的幅
度与脉宽，使叠加为近似正弦波的交流电，驱动 交流电动机。
变频器的分类
• 按变换的环节分类：
•
(1)交-直-交变频器，则是先把工频交流通过
IGCT简介
• IGCT集成门极换流晶闸管(Intergrated Gate Commutated Thyristors)是一种 中压变频器开发的用于巨型电力电子成套装置中的新型电力半导体开关器件( 集成门极换流晶闸管=门极换流晶闸管+门极单元)。1997年由ABB公司提出。 IGCT使变流装置在功率、可靠性、开关速度、效率、成本、重量和体积等方 面都取得了巨大进展，给电力电子成套装置带来了新的飞跃。IGCT是将GTO 芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围 以低电感方式连接，结合了晶体管的稳定关断能力和晶闸管低通态损耗的优 点，在导通阶段发挥晶闸管的性能，关断阶段呈现晶体管的特性。IGCT具有 电流大、阻断电压高、开关频率高、可靠性高、结构紧凑、低导通损耗等特 点，而且成本低，成品率高，有很好的应用前景。 已用于电力系统电网装置 （100MVA）和的中功率工业驱动装置（5MW）IGCT在中压变频器领域内成 功的应用了11年的时间（到09年为止），由于IGCT的高速开关能力无需缓冲 电路，因而所需的功率元件数目更少，运行的可靠性大大增高。
变频器定义及工作原理概述
变频器定义及工作原理概述概述：本文将详细介绍变频器的定义及其工作原理。
首先，我们将对变频器进行定义和解释，然后深入探讨其工作原理，包括变频器的构成和基本原理。
最后，我们将讨论变频器在工业应用中的重要性和优势。
一、定义：变频器，也称为变频调速器或变频驱动器，是一种电力电子设备，用于控制交流电机的转速。
它通过改变电源电压和频率，实现对电机的调速控制。
变频器广泛应用于工业生产中，可提高设备的运行效率和稳定性。
二、工作原理：1. 变频器的构成：变频器由输入电源模块、整流模块、中间直流电路、逆变模块和输出滤波电路组成。
输入电源模块：将交流电源转换为直流电源，提供给整流模块使用。
整流模块：将输入的交流电源转换为直流电流，并通过中间直流电路传递给逆变模块。
中间直流电路：由电容器和电感器组成，用于平滑直流电流，保持电压稳定。
逆变模块：将直流电流转换为交流电流，输出给电机。
输出滤波电路：用于平滑输出的交流电流，降低谐波和噪音。
2. 变频器的基本原理：变频器的基本原理是通过改变输入电源的电压和频率，来控制电机的转速。
具体步骤如下：步骤1：将输入的交流电源转换为直流电源，通过整流模块实现。
步骤2：将直流电源通过中间直流电路传递给逆变模块。
步骤3：逆变模块将直流电流转换为交流电流，并输出给电机。
步骤4：通过调节逆变模块的输出电压和频率，控制电机的转速。
变频器可以根据需要实现精确的转速控制，从而满足不同工况下的要求。
三、工业应用的重要性和优势：变频器在工业生产中具有重要的作用和优势，包括：1. 节能效果显著：通过变频器控制电机的转速，可以根据实际需求调整电机的负载，实现节能效果。
2. 提高设备的运行效率：变频器可以根据负载需求调整电机的转速，使设备在不同工况下保持最佳运行状态，提高生产效率。
3. 降低设备的维护成本：变频器能够减少电机的启动冲击和过载现象，延长设备的使用寿命，降低维护成本。
4. 控制精度高：变频器可以实现精确的转速控制，适用于对转速要求较高的工业应用，如纺织、机床等领域。
变频器的工作原理
变频器的工作原理一、引言变频器是一种用于调节电机转速的设备，广泛应用于工业自动化领域。
本文将详细介绍变频器的工作原理，包括变频器的基本构成、工作原理和应用场景。
二、变频器的基本构成1. 整流器：变频器的输入端通常接入交流电源，整流器的作用是将交流电转换为直流电，为后续的逆变器提供直流电源。
2. 逆变器：逆变器是变频器的核心部件，它将直流电转换为交流电，并通过改变交流电的频率和电压来控制电机的转速。
3. 控制电路：控制电路是变频器的大脑，负责接收用户输入的指令，并通过控制逆变器输出的电压和频率来调节电机的转速。
4. 过载保护：为了保护电机和变频器不受过载损坏，变频器通常配备有过载保护功能，当电机负载过大时会自动停机或降低转速。
5. 故障诊断：现代变频器通常配备有故障诊断功能，可以自动检测电机和变频器的工作状态，并在出现故障时提供详细的故障信息。
三、变频器的工作原理1. 输入电源：变频器通常接入三相交流电源，其标称电压和频率根据实际需求而定。
2. 整流器：交流电通过整流器转换为直流电，整流器通常采用整流桥电路，将交流电的负半周和正半周分别转换为直流电。
3. 滤波器：直流电通过滤波器进行滤波，去除掉直流电中的脉动成分，以保证逆变器输出的交流电质量。
4. 逆变器：直流电通过逆变器转换为交流电，逆变器的输出电压和频率可以根据控制电路的指令进行调节。
5. 控制电路：控制电路接收用户输入的指令，通过控制逆变器输出的电压和频率来调节电机的转速。
控制电路通常采用微处理器或专用的数字信号处理器（DSP）来实现。
6. 反馈回路：为了实现闭环控制，变频器通常配备有反馈回路，用于检测电机的转速和电流，并将实际值与设定值进行比较，通过调节控制电路的输出来实现转速的精确控制。
7. 保护功能：变频器通常具有多种保护功能，如过载保护、短路保护、过压保护等，以保护电机和变频器不受损坏。
8. 输出电源：逆变器输出的交流电经过输出滤波器，去除掉高频噪声，然后供应给电机驱动。
变频器的基本原理与应用论文范文
变频器的基本原理与应用论文范文引言变频器是一种广泛应用的电力设备，用于控制交流电动机的转速和运行方向。
它通过改变电源频率和电压，实现对电动机的精确控制，提高电动机的效率和运行稳定性。
本文将介绍变频器的基本原理和主要应用领域，帮助读者更好地理解和应用变频器技术。
变频器的基本原理1.变频器的结构：变频器由整流器、滤波器、逆变器和控制电路组成。
整流器将交流电转换为直流电，滤波器用于平滑输出的直流电，逆变器将直流电转换为需要的交流电信号，控制电路实现对逆变器的控制。
2.变频器的工作原理：变频器通过调整逆变器的输出频率和电压来控制电动机的转速。
通过控制逆变器的开关管状态，可以改变输出波形的形状，从而控制电机的转速和转矩。
3.变频器的控制方式：常见的变频器控制方式包括恒转矩控制、矢量控制和感应电机驱动控制等。
不同的控制方式适用于不同的应用场景，可以实现不同的控制要求。
变频器的应用领域1.工业领域：变频器广泛应用于工业生产中，用于控制各种电动机的转速和转矩。
例如，变频器可用于控制风机、泵等设备的运行，实现能耗的降低和运行效率的提高。
2.家用电器领域：变频器也被应用于家用电器中，如空调、洗衣机、冰箱等。
通过使用变频器，家用电器能够根据实际需求调整工作状态，节约能源，提高使用效率。
3.交通运输领域：变频器在交通运输领域也有重要应用。
例如，电动车辆中的变频器可以调整电动机的转速和转矩，实现车辆的动力控制和能量回收。
4.农业领域：在现代农业中，变频器被广泛应用于农用设备的控制，例如灌溉系统、养殖设备等。
通过使用变频器，可以实现对设备的精确控制，提高农业生产效率和节约能源。
变频器的优点1.节能效果显著：变频器通过调整电动机的转速和转矩，实现了对电机功率的精确控制。
相比传统的调速方式，变频器能够根据实际需求调整供电频率和电压，以实现节能效果。
2.运行稳定性高：变频器能够提供精确的转速和转矩控制，使得电机运行更加平稳，减少设备的振动和噪音。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
iNOVANCE
系列
四、系列
1、 汇川变频器有两大基本系列：MD300和MD320， 其本质区别在于控制板不一样，对应功率的MD300 和MD320变频器，除了控制板不一样，其他器件都 一样。具体的对外型号可以参考说明书
2、在两大基本系列的基础上又拓展出了MD330、 ME320、ME310、同步机、一体化控制器、阀门变 频器、单锭等。
iNOVANCE
变频器基本原理与构成
2006年3月
iNOVANCE
基本原理
一、基本原理
1、变频器是一种控制交流电机运转的控制器。它把 固定频率（我国为50HZ）的交流电源变成频率电压 可调的交流电源，从而控制电机的转速。异步电机 转速公式如式(1)所示：
n=[60*f/p]*(1-s) ----------------(1) n：电机转速（r/min） f：电源频率（HZ） p：电机磁极对数 s：转差率
iNOVANCE
其他器件及板子
八、其他器件及板子 1、散热是变频器最重要的方面。汇川全部变频器都采用直流 风扇。（个别小机器没有风扇） 2、MD320系列变频器使用的是同一块控制板MT152KZ， MD300系列变频器使用的是同一块控制板ET152KZ。除SIZEA特殊外，所有变频器都有一块DSP板，焊接在驱动板上。 3、所有变频器都有一块驱动板，产生变频器需要的各种电源 电压及驱动、检测电路。 4、SIZE-E有一块继电器板，SIZE-F有防雷板、电阻板。 SIZE-G/H/I有防雷板、电阻板、风扇电源板。 5、单板常用器件：电阻、电容、变压器、光耦、IC、二极管、 三极管、稳压管、电缆等等。
iNOVANCE
基本原理
变频器综合了电子技术、电机控制、计算机技术、控 制技术等多种技术为一体。是一种广泛应用于各行 各业的电力电子设备，它通过控制电机的旋转速度 来满足各行业的需求，因此它的英文缩写为 MDI： MOTOR DRIVE INVERTER
控制模式：变频器一般有三种基本方式可选择：
1）有速度传感器矢量控制，闭环矢量 2）无速度传感器矢量控制，开环矢量 3）V/F控制
iNOVANCE
基本构成
二、基本构成
变频器
硬件
结构
软件
主回路 元器件
单板
钣金件 塑胶件
性能
功能
iNOVANCE
功率范围
三、功率范围
汇川变频器的功率大小从单相0.2KW一直到315KW，涵盖在 SIZE-A、B、C、D、E、F、G、H、I共9种大小的箱体结构中。 如下表所示：
SIZE A
B
C D E F G H I
2、功能软件：满足客户的诸如：何时运行、何时 停止、正传、反转、端子控制、键盘控制、输出故 障信号等要求。对于MD320系列而言，功能软件主 要在控制板上的单片机中，MD300的控制板上没有 可烧录软件的芯片，因此功能软件也在DSP板上。
iNOVANCE
主回路器件
七、汇川变频器主回路器件 1、整流桥（SIZE-D以下，整流桥与IGBT等封装在一起，称 为PIM，厂家：TYCO，SEMIKRON、EUPEC、FUJI等） 2、逆变IGBT （SIZE-D以下，整流桥与IGBT等封装在一起， 称为PIM，SIZE-E/I是六管封装、SIZE-F/G/H是双管封装。） 3、大电解电容，作用：储能和滤波，供应商：海立。 4、SIZE-E及以下使用继电器，SIZE-F及以上使用直流接触 器。 5、电流检测部分： SIZE-E及以下使用分流器及光耦， SIZE-F及以上使用霍尔。 6、直流电抗器能提高功率因数，抑制谐波等，对整流桥和电 解电容都有好处，SIZE-D以下由于体积限制，没有装，SIZED/E/F内置，SIZE-G以上是标配外置。
3、众多的非标产品。
4、模块化结构及众多的选配件（通讯卡、I/O卡、 供水卡、注塑机卡、参数拷贝卡、PG卡等）
iNOVANCE
汇川变频器结构
五、汇川变频器结构（整体效果呈汇川蓝） 1、SIAE-A通体是蓝色塑胶壳。 2、SIZE-B、C上半部分是蓝色塑胶壳，下
半部分是散热器。 3、SIZE-D上半部分是蓝色塑胶壳，下半
输入电源 单相220VAC 单相220VAC 三相380VAC 三相380VAC 三相380VAC 三相380VAC 三相380VAC 三相380VAC 三相380VAC 三相380VAC
涵盖功率（KW） 0.2、0.4、0.75 0.4、0.75、1.5、2.2 0.75、1.5、2.2
3.7、5.5 7.5、11、15 18.5、22、30 37、45、55
iNOVANCE
主回路原理图
4、变频器主回路原理如图1所示：
整流D1
D3
D5
D2
D4
D6
K1
C4
制动单元
C5
逆变部分
电流检测
U
V
电机
W
图1：主回路原理图
iNOVANCE
汇川变频器现在应用的主要行业
5、汇川变频器现在应用的主要行业： 1）、电梯：无锡新纺、江南佳捷、广州永日 2）、拉丝：50％ 3）、钢帘线：10％ 4）、机床：浙江、无锡、大连机床厂 5）、塑机：联塑、安富、台联 6）、印包：20% 7）、纺织：宏源集团 8）、陶瓷：新中源、蒙娜丽沙 9）、线缆：5％ 10）、改造：冶金、供热
iNOVANCE
变频器优缺点
2、使用变频器的好处。 a、调速方便（相对与调压调速、转子电子调速等）。 b、节能（与具体负载、使用情况有关）。 c、启动电流小、对电网冲击小（与直接启动比）。 d、功能多样，有利于自动化生产、提高生产效率及自动化水 平。
3、使用变频器的坏处： a、对其他设备干扰大。 b、输出电压是PWM波形，对电机温升及绝缘有不利影响。 c、是一个故障源，容易损坏（相对而言）。 d、调试、维护等需要一定的技术水平。
部分是灰色钣金件。 4、SIZE-E（即18.5KW）以上通体采用的
是钣金件结构，以前是灰色外观，06年4月 份以后改为蓝色外壳。
iNOVANCE
汇川变频器软件
六、汇川变频器软件 1、性能软件：烧制在DSP板上的DSP中，其核心
是根据电压及负载电流，来控制6个逆变IGBT的导 通与关断，从而控制电机的运转。指标比如：电机 出力的大小，加减速的性能等等。
