变频器的基本原理与应用
变频器原理与应用教程
变频器原理与应用教程变频器是一种能够将电源频率转换为所需频率的装置，其原理是通过改变输入电源的频率来控制输出电源的频率。
变频器广泛应用于许多领域，如工业自动化、电力传输、电机控制等。
下面将介绍变频器的原理与应用教程。
一、原理1.1 变频器的基本结构和工作原理变频器主要由整流器、滤波器、逆变器和控制电路组成。
其主要工作原理是将输入电源的交流电转换为直流电，并通过逆变器将直流电转换为所需输出频率的交流电。
整流器和逆变器之间由滤波器连接，用于平滑输出波形。
1.2 变频器的控制策略变频器的控制策略主要包括开环控制和闭环控制两种。
开环控制是指根据需求直接设定变频器的输出频率，适用于一些简单的应用场景。
闭环控制是通过对输出频率进行检测和调整，使其与设定频率保持一致，适用于对稳定性要求较高的场合。
二、应用教程2.1 变频器的安装与调试（此处省略标题）变频器的安装与调试涉及到电器连接、参数设置和电机运行等方面。
首先，根据电气图连接电器设备，并检查接线是否正确。
然后，根据实际需求设置变频器的参数，包括输出频率、输出电流等。
最后，通过控制器进行启动和停止测试，检查电机的运行情况是否符合要求。
2.2 变频器在工业自动化中的应用（此处省略标题）变频器在工业自动化中广泛应用于传送带、起重机、风机等设备的控制。
通过调整输出频率，可以实现速度控制、定位控制、步进运动等功能，提高设备的运行效率和生产效益。
2.3 变频器在电力传输中的应用（此处省略标题）变频器在电力传输中的主要应用是通过改变输电线路的频率，以适应不同地区的电力需求。
可以实现电网的互联互通，提高电力系统的运行稳定性和可靠性。
2.4 变频器在电机控制中的应用（此处省略标题）变频器在电机控制中常用于提高电机的运行效率和节能。
通过调整输出频率，可以实现电机的速度控制和负载调整，使其在不同工况下保持最佳运行状态。
结论变频器是一种能够将电源频率转换为所需频率的装置，其通过改变输入电源的频率来控制输出电源的频率。
变频的原理与应用

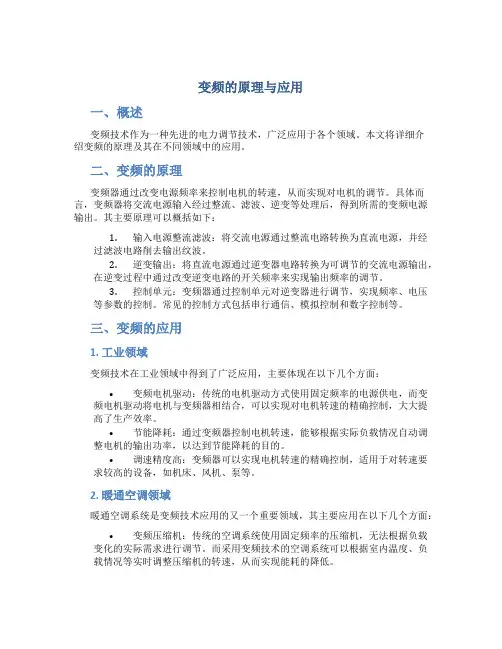

变频的原理与应用一、概述变频技术作为一种先进的电力调节技术，广泛应用于各个领域。
本文将详细介绍变频的原理及其在不同领域中的应用。
二、变频的原理变频器通过改变电源频率来控制电机的转速，从而实现对电机的调节。
具体而言，变频器将交流电源输入经过整流、滤波、逆变等处理后，得到所需的变频电源输出。
其主要原理可以概括如下：1.输入电源整流滤波：将交流电源通过整流电路转换为直流电源，并经过滤波电路削去输出纹波。
2.逆变输出：将直流电源通过逆变器电路转换为可调节的交流电源输出，在逆变过程中通过改变逆变电路的开关频率来实现输出频率的调节。
3.控制单元：变频器通过控制单元对逆变器进行调节，实现频率、电压等参数的控制。
常见的控制方式包括串行通信、模拟控制和数字控制等。
三、变频的应用1. 工业领域变频技术在工业领域中得到了广泛应用，主要体现在以下几个方面：•变频电机驱动：传统的电机驱动方式使用固定频率的电源供电，而变频电机驱动将电机与变频器相结合，可以实现对电机转速的精确控制，大大提高了生产效率。
•节能降耗：通过变频器控制电机转速，能够根据实际负载情况自动调整电机的输出功率，以达到节能降耗的目的。
•调速精度高：变频器可以实现电机转速的精确控制，适用于对转速要求较高的设备，如机床、风机、泵等。
2. 暖通空调领域暖通空调系统是变频技术应用的又一个重要领域，其主要应用在以下几个方面：•变频压缩机：传统的空调系统使用固定频率的压缩机，无法根据负载变化的实际需求进行调节。
而采用变频技术的空调系统可以根据室内温度、负载情况等实时调整压缩机的转速，从而实现能耗的降低。
•精确控制温度：变频技术可以实现空调系统的整体调节，根据室内外温度、湿度等参数来精确控制空调的运行，提供更加舒适的室内环境。
•节能环保：通过变频技术，空调系统可以实现高效运行，避免能量的浪费，达到节能环保的目的。
3. 水处理领域在水处理领域，变频技术也起到了重要作用，常见应用包括：•潜水泵变频调速：将潜水泵与变频器相结合，能够根据实际需求调整泵的运行频率和转速，从而实现水位的稳定控制。
变频器原理及应用ppt完整版
变频器原理及应用ppt完整版•变频器基本概念与原理•变频器主要技术参数与性能指标•变频器应用领域与案例分析•变频器选型、安装与调试方法目•变频器维护保养与故障排除技巧•变频器市场前景与发展趋势预测录01变频器基本概念与原理变频器定义及作用定义变频器是一种电力电子设备，通过改变电源频率来控制交流电动机的速度和转矩。
作用在工业生产中，变频器被广泛应用于电动机的速度控制和节能领域。
通过调节电源频率，变频器可以实现对电动机的无级调速，满足不同生产工艺对电机速度的需求。
010405060302分类：根据电压等级、功率大小、控制方式等，变频器可分为低压变频器、中压变频器、高压变频器等类型。
特点调速范围广，可实现无级调速；节能效果显著，通过降低电机运行频率来减少能源消耗；控制精度高，可实现精确的速度和位置控制；具有多种保护功能，如过流、过压、欠压、过热等保护。
变频器分类与特点工作原理及电路构成工作原理变频器的工作原理基于电力电子技术，通过整流器将交流电转换为直流电，再通过逆变器将直流电转换为可调频率的交流电。
在转换过程中，通过控制逆变器的开关器件（如IGBT、MOSFET等）的通断时间，实现对输出频率和电压的调节。
电路构成变频器的电路主要由整流器、滤波器、逆变器、控制电路等部分组成。
其中，整流器负责将交流电转换为直流电；滤波器用于平滑直流电压；逆变器则将直流电转换为可调频率的交流电；控制电路则负责接收用户指令，并根据指令控制逆变器的开关器件，实现对电动机的速度和转矩的精确控制。
02变频器主要技术参数与性能指标输入电压范围输出电压输出频率范围输出电流输入输出特性参数变频器能够接受的电源电压范围，通常包括额定电压及允许的电压波动范围。
变频器能够输出的频率范围，通常从0到几百赫兹不等。
变频器输出给电机的电压，其大小和波形可根据需要进行调整。
变频器输出给电机的电流，其大小与负载有关。
控制方式及精度指标控制方式包括开环控制和闭环控制两种。
变频器基本原理和作用
变频器基本原理和作用变频器（Inverter）是一种电力电子器件，其基本原理是将直流电能转换为可调频的交流电能。
它主要由直流输入电源、逆变桥、滤波电路、控制器和交流输出端组成。
变频器广泛应用于工业、航空、军事、交通等领域，并发挥了重要的作用。
下面将详细介绍变频器的基本原理和作用。
变频器的基本原理如下：1.直流输入电源：变频器的输入端接收来自交流电源的交流电压，并使用整流电路将其转换为直流电压。
通常使用整流电路+电容滤波器的方式进行直流电压平滑处理。
2.逆变桥：逆变桥是变频器的核心组件，它将平滑的直流电压转换为可调频的交流电压。
逆变桥由四个可控开关组成，通常是IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管）。
3.滤波电路：逆变桥输出的交流电压含有较高频率的谐波成分，为了减小谐波影响，需要使用LC滤波器进行滤波。
LC滤波器通过选择合适的电感和电容来过滤谐波成分，使交流输出电压更接近正弦波。
4.控制器：变频器的控制器是变频器的大脑，它通过对逆变桥的开关控制来实现对输出电压频率和幅值的调整。
控制器通常由微处理器、运算放大器等芯片组成，利用脉宽调制（PWM）技术来控制逆变桥开关的导通和断开，从而控制输出电压的频率和幅值。
5.交流输出端：变频器的交流输出端将可调频的交流电能提供给负载。
根据应用需求，可以将交流输出端连接到电动机、电炉、照明设备等不同的负载上，实现对其速度、温度、亮度等参数的精确控制。
变频器主要有以下作用：1.节能降耗：传统的电动机驱动系统通常采用带有固定转速的交流电源，而变频器可以根据实际负载需求，调整电机的转速和输出功率，降低电机的无功损耗和机械能量的损耗，从而实现能量的经济利用。
2.频率调节：变频器可以调节电机的输出频率，从而实现对驱动设备的控制。
例如，变频器常用于电梯、空调、水泵等场合，可以根据需求调整其运行频率，提高设备的工作效率和使用寿命。
3.调速控制：传统的电动机驱动系统通常只能实现定速运行，而变频器可以通过调整输出频率，实现对电机的精确调速控制。
变频器的原理和应用

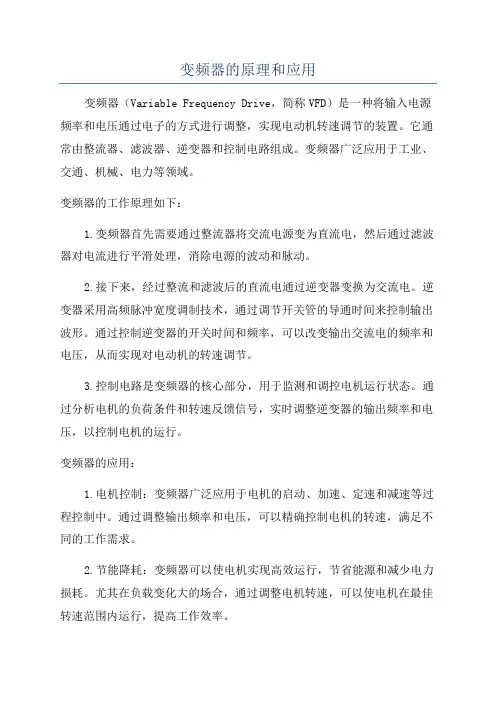

变频器的原理和应用变频器（Variable Frequency Drive，简称VFD）是一种将输入电源频率和电压通过电子的方式进行调整，实现电动机转速调节的装置。
它通常由整流器、滤波器、逆变器和控制电路组成。
变频器广泛应用于工业、交通、机械、电力等领域。
变频器的工作原理如下：1.变频器首先需要通过整流器将交流电源变为直流电，然后通过滤波器对电流进行平滑处理，消除电源的波动和脉动。
2.接下来，经过整流和滤波后的直流电通过逆变器变换为交流电。
逆变器采用高频脉冲宽度调制技术，通过调节开关管的导通时间来控制输出波形。
通过控制逆变器的开关时间和频率，可以改变输出交流电的频率和电压，从而实现对电动机的转速调节。
3.控制电路是变频器的核心部分，用于监测和调控电机运行状态。
通过分析电机的负荷条件和转速反馈信号，实时调整逆变器的输出频率和电压，以控制电机的运行。
变频器的应用：1.电机控制：变频器广泛应用于电机的启动、加速、定速和减速等过程控制中。
通过调整输出频率和电压，可以精确控制电机的转速，满足不同的工作需求。
2.节能降耗：变频器可以使电机实现高效运行，节省能源和减少电力损耗。
尤其在负载变化大的场合，通过调整电机转速，可以使电机在最佳转速范围内运行，提高工作效率。
3.电力系统调节：变频器在电力系统中的应用越来越广泛。
它可以调节输入电网的电压和频率，使之适应不同的电气设备和负载需求，提高电力系统的稳定性和可靠性。
4.传动装置控制：变频器可以用于控制传动装置的转速和输出扭矩。
通过调整变频器的输出频率和电压，可以实现传动装置的快速准确响应，满足不同的传动需求。
5.机械设备调节：变频器可以用于机械设备的调节和控制，如风机、泵等。
通过调整变频器的输出频率和电压，可以精确控制设备的工作状态，提高设备的工作效率和精度。
6.电动汽车控制：变频器可应用于电动车辆中，通过调节控制器输出的频率和电压，控制电动机的转速和扭矩，实现电动车的加速、制动和行驶控制。
变频器的原理及应用
变频器的原理及应用1. 变频器的基本原理变频器是一种能够改变交流电频率的装置，通过将固定频率的交流电转换为可调节频率的交流电供给电动机。
其基本原理如下：•变频器接收来自电源的交流电，并经过整流电路将其转换为直流电。
•直流电经过滤波电路后，进入逆变电路，通过逆变电路将直流电转换为可调节频率的交流电。
•可调节频率的交流电通过输出端与电动机相连，供电动机工作。
变频器的最重要的部分就是逆变电路，逆变电路一般采用晶闸管或者IGBT管，可以将直流电转换为可调节频率的交流电。
2. 变频器的应用领域变频器由于其调节电机转速的能力，被广泛应用于各个领域。
以下是一些常见的应用领域：2.1 工业自动化在工业自动化领域中，变频器常作为电动机的驱动器使用。
通过变频器可以根据需求精确地控制电机的转速，从而实现对生产设备的精准控制。
2.2 HVAC系统变频器在供暖、通风和空调系统中的应用非常广泛。
通过使用变频器可以调节风机或泵的转速，提高系统的能效，减少能耗和噪音。
2.3 污水处理在污水处理领域，变频器常用于控制泵和风机的转速，以满足污水处理的需求。
通过调节泵和风机的转速，可以有效地控制液位和流量。
2.4 输电与配电系统变频器可以用于控制输电线路和配电系统中的电动机。
通过调节电机的转速，可以有效地控制电网的稳定性和电压。
2.5 电动交通工具变频器在电动交通工具中也有广泛的应用。
例如，在电动汽车中，变频器用于控制电动机的速度和转矩，实现对车辆的精确控制。
3. 变频器的优势使用变频器有许多优势，包括但不限于：•节能：通过调节电动机的转速，减少了不必要的能量消耗，提高了能源利用效率。
•精确控制：变频器可以实现对电动机的精确控制，满足不同工况的需求。
•提高设备寿命：通过减少启动冲击和电压波动，可以延长设备的使用寿命。
•减少噪音：变频器可以减少电动机的噪音，提升工作环境的舒适度。
•减少维护成本：通过调节工作负载，可以减少设备的磨损和维护成本。
变频器工作原理及应用
电气传动基础知识—电气传动的目的和意义
序号
意义
有代表意义的行业或设备
1
节能
风机、水泵、注塑机
2
提高产品质量
机床、印刷、包装等生产线
3
改善工作环境
电梯、中央空调
目的 根据设备和工艺的要求通过改变电动机速度或输出转矩改变终端设备的速度或输 出转矩
意义
注：并不是所有的设备使用电气传动装置后都可以节能
P电机功率＝
T电机转矩×N电机速度×K常数
M
T电机转矩
T负载转矩
中间传动机构
终端机械
电气传动基础知识—电气传动系统基本工作原理
速度模式： 以保持转速恒定为目的，如常规调速系统（电梯、各类生产线）。控制设 备根据速度要求自动调整电机转矩适应外部的负载变化，恒速时电机转矩 肯定等于负载转矩 转矩模式 以控制电机转矩恒定为目的，如：开卷/收卷，恒速时电机转矩肯定等于 负载转矩，但电机的运转速度不确定。 如果电机转矩始终大于负载转矩，则速度持续上升直至设备限速或损坏 如果电机转矩始终小于负载转矩，则速度为0或最低（下限）速度 为保证系统安全，必须额外考虑限速或超速保护
变频器的用途比较广泛，无论是在生产还是咱们的日常生活中，都有所应用。 变频器在公司生产中得到广泛的应用： 例1、生产、生活中的恒压泵供水系统； 例2、高炉上料小车的控制； 例3、球团厂的回转窑旋转控制； 例4：炼钢连铸机的引锭杆的控制； 例5：炼钢厂转炉的倾动控制等等；
变频器可用于家电产品： 例1、公共场所使用的中央空调； 例2、家庭中还有荧光灯等产品。用于电机控制的变频器，既可以改变电压，又可以改变频率。但用于荧光灯的变频器主要用于调节电源供电的频率。
变频器原理及应用
优化特征功能及预置
1. 节能功能 诸多变频器都提供了自动节能功能，只需顾客选 择“用”，变频器就可自动搜寻最佳工作点，以 到达节能旳目旳。
2. PID控制功能 给定信号与反馈信号相比较旳偏差值，经过P、I、 D调整，变频器经过变化输出频率，迅速、精确 地消除拖动系统旳偏差，回复到给定值。
转差频率控制，变频器经过电动机、速度传感构成速度反 馈闭环调速系统。变频器旳输出频率由电动机旳实际转速 与转差频率之和来设定，从而在到达调速控制旳同步也使 输出转矩得到控制。
VC旳基本思想就是将异步电动机旳定子电流分解为产生磁 场旳电流分量（励磁电流）和与其相垂直旳产生转矩旳直 流分量，并分别加以控制。
1．直流调速系统旳优缺陷：调速系统构造简朴、调 速平滑、调速性能好，但直流电机本身构造复杂、价格 较贵、维护不以便。
2．交流调速系统旳优缺陷：电动机构造简朴、工作 可靠、价格低廉、规格较多，但调速不连续。
3．变频器旳诞生和发展：基于交流异步电动机连续 调速旳设想，伴随微电子技术、电力电子技术、计算机 技术旳发展而发展。
变频器系统旳选择与操作
变频器旳原理框图及接线端子 变频器旳外形与构造
l一底座 2一外壳 3一控制电路接线端子 4一充电指示灯 5一防护盖板
6一前盖 7一螺钉 8一数字操作面板 9一主电路接线端子 10一接线孔
变频器旳原理框图
变频器与外部连接旳端子
外部连接旳端子 1. 主电路端子
2．控制电路端子
因为电动机不能超出额定电压运营，所以频率由额 定值向上升高时，定子电压不可能随之升高，只能 保持在额定值不变。这么必然会使Φm伴随ƒ1旳升 高而下降，类似于直流电动机旳弱磁调速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器实际操作与应用
5.变频器实际操作与应用
? 整体链路图
+
-
PT114+
C1
PT114-
11
苏10-3站变频器链路 图
变频器实际操作与应用
? 压变简单原理
0.6
压力与电流关系图
0.5
0.4
） （Mpa 0.3 力 压
0.2
0.23
0.1
0Leabharlann 04510 11.36
15
20
25
电流（mA）
变频器实际操作与应用
变电动机的转速，当频率 f在0～50Hz的范围内变化时，电动机转
速调节范围非常宽。变频器就是通过改变电动机电源频率实现速
度调节的，是一种理想的高效率、高性能的调速手段。
变频器的基本原理与应用
基本概念 结构与原理 应用领域 应用意义 实际应用与操作 故障判断与排除
3. 应用领域
变频器的应用领域
20世纪90年代开始，交流变频调速装置在我国的应用有了突飞 猛进的发展。由于变频调速在频率范围、动态相应、调速精度、低频 转矩、转差补偿、通讯功能、智能控制、功率因数、工作效率、使用 方便等方面是以往的交流调速方式无法比拟的，它以体积小、重量轻、 通用性强、拖动领域宽、保护功能完善、可靠性高、操作简便等优点， 深受钢铁、冶金、矿山、石油、石化、化工、机械、电力、自来水等 行业的欢迎，社会效益非常显著。
变频器的应用领域
? 泵类负载：泵类负载，量大面广，包括水泵、油泵、化工泵、泥 浆泵等，有低压中小容量，也有高压大容量。采用变频控制时，电机 或泵的转数下降，轴承等机械部件磨损降低，泵端密封系统不易损坏， 机泵故障率降低，维修工作量大为减少。高楼的恒压供水变频系统， 虽然只是变频器的简单应用，但很好得满足了高层用户用水的压力稳 定性，大大节约了能源。
同时，变频器具有过载、过压、过流、欠压等自动保护功能。 ? 自动控制： 完全实现自动控制，且可与其它自控装置进行电气联 锁，实现的自动保护及计算机控制。 ? 环保：电机将在低于额定转速的状态下运行，减少了噪声对环境 的影响。
变频器的基本原理与应用
基本概念 结构与原理 应用领域 应用意义 实际应用与操作 故障判断与排除
变频器的基本原理与应用
变频器的基本原理与应用
基本概念 结构与原理 应用领域 应用意义 实际应用与操作 故障判断与排除
变频器的基本概念
1.基本概念
变频器是利用电力半导体器件的通断作用将工频率电源变换 为另一频率的电能控制装置，能实现对交流异步电机的软起动、 变频调速、提高运转精度、改变功率因素、过流 /过压/过载保护 等功能。
? 空调、电梯、高架缆车、传送带 ……
变频器的基本原理与应用
基本概念 结构与原理 应用领域 应用意义 实际应用与操作 故障判断与排除
4.变频器的意义
变频器的应用意义
变频器个应用如此广泛， 其意义主要体现在以下几方面： ? 节能：根据流体力学和电力学知识可知，水泵电机的耗电功率与 转速近似成立方比的关系。例如：一台水泵电机功率为 55KW，当转 速下降到原来的 4/5时，其耗电量为 28.16KW，省电48.8%，当转速 下降到1/2时，其耗电量为 6.875KW，省电87.5%。
? 调速原理 N = 60 f (1-s)/ p
变频器的结构与原理
（1）
f = 电机供电频率 s= (n1-n)/n1 转差率 p = 电机极对数
?改变电机的极对数
?改变电机的转差率
①转子串电阻调速 ②定子调压调速
交流电机模型
?改变电机的供电频率，即变频调速
由式(1)可知，转速N与频率f成正比，只要改变频率 f即可改
? 变频器操作面板
变频器的应用领域
? 音乐喷泉类负载 ：非常招揽游人的音乐喷泉，其水的高低和量 的大小是靠变频控制的。目前较多的大型喷泉多采用变频控制。美观 而经济。 音乐喷泉的工作原理是，根据播放的音乐来控制水柱，达 到与音乐同步的效果，而水柱是由水泵来控制的。由变频器控制电机 的转速，使水柱发生变化。
改变频率就改变了电机的转速，也就改变了水泵的压力，音乐的 不同频率经单片机处理送到变频电机的控制端，使电机转速随音乐的 音调，节奏，和强弱变化，水泵的压力随之变化，喷岀的水就有了高 低变化。
? 风机类负载： 风机类负载，也是量大面广设备，各行各业普遍应 用，多数是调节挡板开度来调节风量，浪费大量电能。某炼油厂 65吨 /时中压锅炉是为回收催化裂化装置生产中产生的一氧化碳气而设置 的主要动力设备。由于燃烧燃料的不同，所需风量相差近一倍。为此， 他们对锅炉风机采用变频调速控制，去掉了风机挡板，年节电 67万度， 节电率67.7%，锅炉燃烧率提高 1.6~2.7% ，节省燃料油 989~1628 吨。
2.结构与原理
? 主机分解图
变频器的结构与原理
变频器的结构与原理
? 内部结构
变频器基本结构分为 4部分：整流单元、中间直流环节、 逆变器和控制电路。
□ 整流单元将工作频率固定的交流电转换为直流电。 □ 中间直流环节也称储能环节， 主要是高容量电容存储转换后的电能。 □ 逆变器由大功率开关晶体管阵 列组成电子开关，将直流电转化成不 同频率、宽度、幅度的方波。 □ 控制电路按设定的程序工作， 控制输出方波的幅度与脉宽，使叠加 为近似正弦波的交流电，驱动交流电 动机。
通常，把电压和频率固定不变的交流电变换为电压或频率可 变的交流电的装置称作“变频器”。为了产生可变的电压和频率， 该设备首先要把三相或单相交流电变换为直流电（ DC）；然后再 把直流电（DC）变换为三相或单相交流电（ AC），我们把实现 这种转换的装置就称为“变频器”。
变频器的基本原理与应用
基本概念 结构与原理 应用领域 应用意义 实际应用与操作 故障判断与排除
按照苏10-3站变频器正常运作状态下，潜水泵（ 5.5KW）转速 为原来的3/5左右，也就是省电近 78.4%。
变频器的应用意义
变频器的应用意义
变频器的应用意义
? 保护电机： 电机直接启动时，启动电流是额定电流的 4~7倍，这 样会对机电设备和供电电网造成严重的冲击。使用变频器后，利用变 频器的软启动功能将使启动电流从零开始逐渐提升，最大值也不会超 过额定电流，减轻了电流对设备的冲击，从而延长了设备的使用寿命， 同时节省了维护费用。
