西工大数字集成电路实验二、反相器(上)

数字集成电路实验报告西北工业大学2014年5月7日星期三实验二、反相器（上）一、分析电路，解答下面的问题。

1．这个电路是不是反相器，为什么？该门属于有比逻辑，还是无比逻辑，为什么?答：该电路是反相器电路，因为当输入为0时，MOS 管截止，vout 连接到高电位Vdd ，当输入为Vdd 时，输出取决于MOS 管电阻与上面电阻的分压，是一个较低的电位。

该门是一个有比逻辑，因为输出与MOS 管的尺寸有关。

2．计算出这个电路的VOH VOL 及VIH VIL 。

（计算可先排除速度饱和的可能）答：V V v V O H in 5.20=⇒=v V in 5.2=时,无法判断器件工作状态。

假设NMOS 工作在临界饱和区有：AI V R I vV V V AI V V L W K I D out L D T in out D T in D 61142`1073.55.207.243.05.21039.7)(2/--⨯=⇒+=⎪⎩⎪⎨⎧=-=-=⨯=⇒-⨯=这样的话根据D D I I <1说明器件饱和时，同一通路上下电流大小不一致。

那么Vout 必须相应减小使同一通路的电流一致，所以器件必定进入线性区。

进一步求Vol⎪⎪⎪⎩⎪⎪⎪⎨⎧=+=--=v V V R I V V V V L WK I in OL L D OL OL T in D 5.25.2]2)[(2` 6`10115-⨯=K 将，5.0/5.1=LW，43.0=T V 代入kohm R L 75=VVol A I 0.04638 10272.35=⨯=-(注：经过Hspice 仿真结果为0.0356V )当out in V V =时NMOS 工作在饱和区⎪⎩⎪⎨⎧+=-⨯=outL D T in D V R I V V L W K I 5.2)(2/2`可解得反相器阈值电压===out in M V V V 0.7932V此时 -9.3978V)43.0(875.25,)43.0(9375.125.22=--==--=in VinVoutin out V d d g V V ⎪⎪⎩⎪⎪⎨⎧=--==+=0.6116V ||0.8776V ||g V V V V g V V V M OH MIL M M IH分析电路噪声容限。

反相器实训报告

一、实验目的1. 理解反相器的工作原理，掌握反相器的设计方法；2. 学习使用模拟电路设计软件，进行反相器电路的搭建与仿真；3. 提高动手实践能力，培养团队协作精神。

二、实验原理反相器是一种基本的逻辑门电路，其功能是将输入信号进行反转输出。

本实验采用CMOS反相器，由P型MOSFET和N型MOSFET组成。

当输入信号为高电平时，P型MOSFET导通，N型MOSFET截止，输出信号为低电平；当输入信号为低电平时，P 型MOSFET截止，N型MOSFET导通，输出信号为高电平。

三、实验仪器与材料1. 实验仪器：示波器、信号发生器、电源、面包板、导线等；2. 实验材料：CMOS集成电路芯片、电阻、电容等。

四、实验步骤1. 设计反相器电路：根据实验要求，设计一个简单的CMOS反相器电路，并绘制电路原理图。

2. 电路搭建：按照电路原理图，在面包板上搭建反相器电路，包括P型MOSFET、N型MOSFET、电阻、电容等元件。

3. 信号输入：使用信号发生器产生不同幅值的正弦波信号，作为反相器的输入信号。

4. 信号采集：使用示波器分别测量反相器的输入信号和输出信号，观察信号的变化。

5. 数据分析：分析反相器的输入输出特性，验证反相器的工作原理。

6. 仿真实验：使用模拟电路设计软件，对反相器电路进行仿真实验，观察仿真结果与实际实验结果是否一致。

五、实验结果与分析1. 实验结果通过实际搭建电路和仿真实验，观察到了以下现象：（1）当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。

（2）实际实验和仿真实验结果基本一致，说明实验设计合理，电路搭建正确。

2. 数据分析（1）输入输出特性：反相器的输入输出特性如图1所示。

当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。

（2）电路功耗：反相器的功耗主要来源于电阻和电容的功耗。

在本实验中，电路功耗较小，约为几毫瓦。

六、实验总结1. 通过本次实验，掌握了反相器的工作原理，学会了反相器的设计方法。

数字集成电路反相器

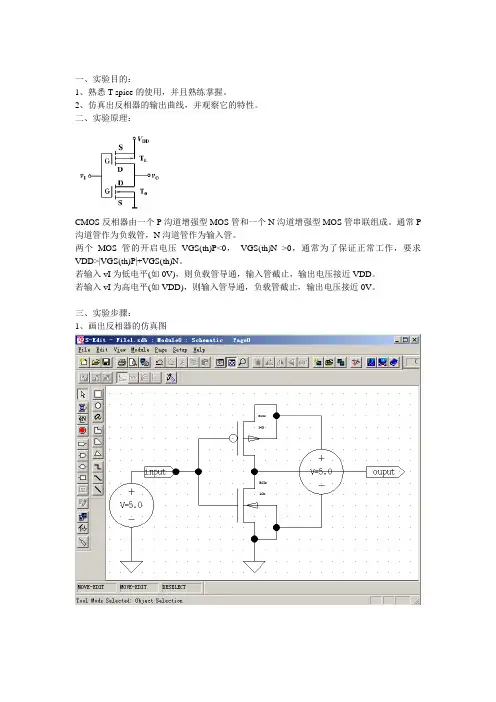

一、实验目的：
1、熟悉T-spice的使用，并且熟练掌握。

2、仿真出反相器的输出曲线，并观察它的特性。

二、实验原理：
CMOS反相器由一个P沟道增强型MOS管和一个N沟道增强型MOS管串联组成。

通常P 沟道管作为负载管，N沟道管作为输入管。

两个MOS管的开启电压VGS(th)P<0，VGS(th)N >0，通常为了保证正常工作，要求VDD>|VGS(th)P|+VGS(th)N。

若输入vI为低电平(如0V)，则负载管导通，输入管截止，输出电压接近VDD。

若输入vI为高电平(如VDD)，则输入管导通，负载管截止，输出电压接近0V。

三、实验步骤：
1、画出反相器的仿真图
实验小结：
通过这次Hspice仿真反相器的上机实验，我收获颇多。

第一、我更加熟悉了Hspice 仿真环境的使用，对T-spice更加的熟练。

这将对我以后再做其它实验奠定了良好的基础。

第二、以前只在课堂上听老师讲授那些反相器的原理和输出曲线等，但自己的意识当中对反相器的工作还是很疑惑，在做完这个仿真实验后，才恍然大悟，觉得反相器原来就是这么回事。

第三、反相器是我们学习数字集成电路的桥梁，我们后续将会用它进行许多的设计，所以这次实验的重要度是很高的。

我非常的重视这次实验。

数字集成电路设计实验报告

哈尔滨理工大学数字集成电路设计实验报告学院：应用科学学院专业班级：电科12 - 1班学号：1207010132姓名：周龙指导教师：刘倩2015年5月20日实验一、反相器版图设计1.实验目的1）、熟悉mos晶体管版图结构及绘制步骤；2）、熟悉反相器版图结构及版图仿真；2. 实验内容1）绘制PMOS布局图；2）绘制NMOS布局图；3）绘制反相器布局图并仿真；3. 实验步骤1、绘制PMOS布局图：(1) 绘制N Well图层；(2) 绘制Active图层； (3) 绘制P Select图层；(4) 绘制Poly图层； (5) 绘制Active Contact图层；(6) 绘制Metal1图层；(7) 设计规则检查；(8) 检查错误； (9) 修改错误； (10)截面观察；2、绘制NMOS布局图：(1) 新增NMOS组件；(2) 编辑NMOS组件；(3) 设计导览；3、绘制反相器布局图：(1) 取代设定；(2) 编辑组件；(3) 坐标设定；(4) 复制组件；(5) 引用nmos组件；(6) 引用pmos组件；(7) 设计规则检查；(8) 新增PMOS基板节点组件；(9) 编辑PMOS基板节点组件；(10) 新增NMOS基板接触点； (11) 编辑NMOS基板节点组件；(12) 引用Basecontactp组件；(13) 引用Basecontactn 组件；(14) 连接闸极Poly；(15) 连接汲极；(16) 绘制电源线；(17) 标出Vdd 与GND节点；(18) 连接电源与接触点；(19) 加入输入端口；(20) 加入输出端口；(21) 更改组件名称；(22) 将布局图转化成T-Spice文件；(23) T-Spice 模拟；4. 实验结果4.1 nmos版图4.2 pmos版图4.3反相器的版图4.4反相器的spice文件4.5反相器的仿真曲线5.实验结论通过对仿真曲线的分析，当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。

数字集成电路设计实验报告综述

哈尔滨理工大学数字集成电路设计实验报告学院：应用科学学院专业班级：电科12 - 1班学号：1207010132姓名：周龙指导教师：刘倩2015年5月20日实验一、反相器版图设计1.实验目的1）、熟悉mos晶体管版图结构及绘制步骤；2）、熟悉反相器版图结构及版图仿真；2. 实验内容1）绘制PMOS布局图；2）绘制NMOS布局图；3）绘制反相器布局图并仿真；3. 实验步骤1、绘制PMOS布局图：(1) 绘制N Well图层；(2) 绘制Active图层；(3) 绘制P Select图层；(4) 绘制Poly图层；(5) 绘制Active Contact图层；(6) 绘制Metal1图层；(7) 设计规则检查；(8) 检查错误；(9) 修改错误；(10)截面观察；2、绘制NMOS布局图：(1) 新增NMOS组件；(2) 编辑NMOS组件；(3) 设计导览；3、绘制反相器布局图：(1) 取代设定；(2) 编辑组件；(3) 坐标设定；(4) 复制组件；(5) 引用nmos 组件；(6) 引用pmos组件；(7) 设计规则检查；(8) 新增PMOS基板节点组件；(9) 编辑PMOS基板节点组件；(10) 新增NMOS基板接触点；(11) 编辑NMOS基板节点组件；(12) 引用Basecontactp组件；(13) 引用Basecontactn 组件；(14) 连接闸极Poly；(15) 连接汲极；(16) 绘制电源线；(17) 标出Vdd 与GND节点；(18) 连接电源与接触点；(19) 加入输入端口；(20) 加入输出端口；(21) 更改组件名称；(22) 将布局图转化成T-Spice文件；(23) T-Spice模拟；4. 实验结果4.1 nmos版图4.2 pmos版图4.3反相器的版图4.4反相器的spice文件4.5反相器的仿真曲线5.实验结论通过对仿真曲线的分析，当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。

西北工业大学_数字电子技术基础_实验报告_实验3

数字电子技术基础第三次实验报告一、描述QuartusII软件基本使用步骤①编写Verilog代码，用文本编辑器正确编写源文件,并经modelsim仿真确认该电路设计正确。

②打开QuartusII软件，新建工程New project (注意工程名和设计文件的module名保持一致)，选择和开发板一致的FPGA器件型号。

③添加文件，点击file->open,之后选择要添加的文件，并勾选Add file to currentproject.④编译，Start Compilation ,编译源文件(如有错误修改后,重新编译)。

⑤查看电路结构，使用Tool->RTL viewer工具查看电路图结构,是否和预期设计一致。

二、题目代码以及波形分析1.设计一款时钟上升沿触发的D寄存器a)编写模块源码module flipflop(D,Clock,Q);input D,Clock;output reg Q;always@(posedge Clock)Q=D;endmoduleb)测试模块`timescale 1ns/1psmodule tb_flipflop;reg Clock_test;reg D_test;wire Q_test;initialClock_test=0;always #20 Clock_test=~Clock_test;initialD_test=0;always #77 D_test=~D_test;flipflop UUT_flipflop(.Clock(Clock_test),.D(D_test),.Q(Q_test));endmodulec)仿真后的波形截图每当时钟上升沿到来时，触发器把D的信号传给Qd)综合后的RTL图形2.设计一款4bBit具有并行加载功能的移位寄存器编写模块源码a)编写模块源码module muxdff(D0,D1,Sel,Clock,Q);input D0,D1,Sel,Clock;output reg Q;wire D;assign D=Sel?D1:D0;always@(posedge Clock)Q<=D;endmodulemodule shift4(R,L,w,Clock,Q);input [3:0]R;input L,w,Clock;output wire [3:0]Q;muxdff Stage3(w,R[3],L,Clock,Q[3]);muxdff Stage2(Q[3],R[2],L,Clock,Q[2]);muxdff Stage1(Q[2],R[1],L,Clock,Q[1]);muxdff Stage0(Q[1],R[0],L,Clock,Q[0]); endmoduleb)测试模块`timescale 1ns/1psmodule tb_shift4;reg Clock_test;reg L_test;reg w_test;reg [3:0]R_test;wire [3:0]Q_test;initialClock_test=0;always #10 Clock_test=~Clock_test;initialbeginL_test=1;#14L_test=0;//always #14 L_test=~L_test;endinitialw_test=0;always #13 w_test=~w_test;initialR_test=4'b1010;shift4 UUT_shift4(.Clock(Clock_test),.L(L_test),.w(w_test),.R(R_test),.Q(Q_test));endmodulec)仿真后的波形截图L为0时并行加载，数组R为加载时的输入。

数字集成电路课程实验报告

数字集成电路设计课程实验报告姓名:班级:学号:指导老师:实验时间:实验地点:实验一:设计一个反相器一、实验目的1、学习及掌握cadence 图形输入及仿真方法；2、掌握基本反相器的原理与设计方法；3、掌握反相器电压传输特性曲线VTC 的测试方法；4、分析电压传输特性曲线，确定五个关键电压OH V 、OL V 、IH V 、IL V 、TH V 。

二、实验内容本次实验主要是利用cadence 软件来设计一基本反相器(inverter)，并利用仿真工具Analog Artist(Spectre)来测试反相器的电压传输特性曲线(VTC, Voltage transfer characteristic curves)，并分析其五个关键电压:输出高电平OHV 、输出低电平OLV 、输入高电平IHV 、输入低电平ILV 、阈值电压THV 。

1、在cadence 环境中绘制的反相器原理图如图一所示。

值得注意的是应将NMOS 的衬底接地（GND ），而相应的应将PMOS 的衬底接电源（VDD ），这样不仅能消除体效应，而且还能够减弱闩锁效应（在NMOS 实现中并不存在）。

2、在Analog Environment 中，对反相器进行瞬态分析(tran)，仿真时间设置为4ns 。

其输入输出波形如图二所示。

三、实验环境软件:Cadence硬件:计算机四、实验结果由图可以看出：输出高电平5OH V V =、输出低电平0OL V V =、输入高电平 3.15IH V V =、输入低电平 2.24IL V V =、阈值电压 2.66TH V V =。

所以，噪声容限为：2.240 2.24L IL OL NM V V V =-=-= 53.15 1.85H OH IH NM V V V =-=-=实验二:设计一个水位控制器一、设计要求1、给出满足题目要求的电路图；2、根据设计目标，计算各MOS 管的尺寸；3、对电路进行仿真，仿真内容包括：直流输入范围、直流输出范围；4、对结果进行分析。
