铝型材检验标准.doc
铝型材产品检验标准
蘇州穩勝精密鋁業有限公司鋁型材外觀檢驗標準檔編號：M4/Q-SPZ-01版本： A1頁碼: 1 OF 5制訂部門：品證部生效日期： 2013-11-1各部門不可保存未蓋“受控章”之體系檔，且受控檔不可私自複印。
制定審核核准范围本文规定了产品铝制结构件的表面等级划分及其外观质量要求。
本文适用于苏州稳盛精密铝业有限公司所有不需要表面处理的铝制产品或结构件检验规范.2术语和定义2.1外部表面：在产品正常工作状态下、或产品开启前门后，能直接正视到的表面。
2.2内部表面：在产品正常工作状态下、或产品开启前门后，不能直接正视到的表面。
2.3正视：指检查者站立于被检查表面的正面、视线与被检表面呈45-900而进行的观察（如图1）。
图1：“正视”位置示意图2.4金属表面：产品材料有金属质感的表面。
2.5凹坑：由于基体材料缺陷、或在加工过程中操作不当等原因而在材料表面留下的小坑状痕迹。
2.6凹凸痕：因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平整的现象，手摸时有不平感觉。
2.7水印：材料脏污清除后因清洗水未及时干燥或干燥不彻底所形成的斑纹、印痕。
2.9保护膜：指附着在铝材表面放置基材划伤等起保护基材作用的一层薄膜。
2.10异物、杂质：由材料、模具、环境或机器设备中的灰尘、夹杂物、污物等影响而形成的压杂在产品表面不同色的斑点。
2.11颗粒：因材料杂质或外来物（如焊渣等）的影响而在表面形成的、颜色与正常表面一致的凸起现象。
2.12 图文损伤：印刷图文因局部脱落或擦伤、附着不良、污染等所造成的图形、字迹变形、模糊、断字、毛边、缺损、漏印等不完整不清晰现象。
2.13浅划痕：基材金属表面有伤痕，且伤及很浅手摸无明显手感的划痕。
2.14深划痕：基材金属表面有伤痕，且伤及很深手摸有明显的手感的划痕2.15 色差：基材金属表面颜色出现两种以上（含两种）或与同批材料在色调上有明显层次感觉的现象。
2.16表面氧化：基材金属表面由于长时间接触汗渍等带盐份物资从而引发的金属表面发生色差和硬度降低的化学反应。
铝型材生产过程检验规范
2.1.3时效工序中型材硬度检验每框架不少于两个试样。
2.1.4氧化、喷涂工序中槽液检验每生产天不少于一次。
2.2首检：挤压工序中每中挤压（换模或停机）后对第一根挤压型材的头、尾检验。
2.3中检：上架工序中对每根型材的检验。
2.4成检：成品检验员对待进仓成品的检验。
文件编号
版号
文件名称
铝型材生产过程检验规范
页号
3/6
3.3.2依据上述化学成份内控指标，至少对铝棒中的硅、镁、铁、铜、锰五个元素进行分析，并对其结果进行验证。化验方法详见《铝合金分析作业指导书》。
3.4低倍组织性能的检验：
3.4.1铸造的低倍组织应符合下列规定：
缺陷名称
技术要求
裂纹
不允许存在
气孔
不允许存在
测膜仪、笔试
自检、成检
粉末喷涂
外观质量膜层性能
内控标准
抽检/全检
测膜仪
自检、成检
喷涂铬化转化膜
外观质量
内控标准
抽检
目测
自检、巡检、成检
阳光铝业（深圳）有限公司------作业指导书
文件编号
版号
文件名称
铝型材生产过程检验规范
页号
6/6
工序
检验项目
检验标准
检验方法
使用检测工具
检验性质
包装
外观
客户要求
抽检
添加剂
1次/1天
电导率
1次/天
AC槽
AC%
2次/天
固形份
1次/天
铬化槽
CR-Y%
2次/天
RO1
PH
1次/天
铝型材验收标准
（GB/T3199）及实际使用要求制订；
4.2力学性能测试、尺寸偏差，抽样每批1%（不少于10根）；外观质量：每根查验；
4.3尺寸、外观质量不合格时，允许逐根检验，合格者交货；
5.
铝型材验收标准
编制：
审核：
批准：
1.
明确公司铝型材进料验收标准，为铝型材进料提供可靠的判定依据，确保进料的品质。
2.
适用于公司铝型材的验收检验和判定。
3.
铝型材质量检验标准：
项目
标准
检验方法
外观
1.整洁，不允许有裂纹、起皮、腐蚀和气泡等；
目视
2.表面不得有明显的划痕、磕碰伤、斑点及污疵等；
3.涂层均匀、连接、完整对
长度
L≤6m,公差：+15mm; L≥6m,公差：供需双方确定;
测量
型材规格
如宽度、壁厚等符合设计图纸要求
膜厚（涂层）
不可漏底
目视
拉伸试验
抗拉强度
≥160Mpa
伸长率
≥8%
硬度
维氏硬度
≥58
韦氏硬度
≥8
质量证明文件
每批交货，均由供应商提供，且需包括：供方名称、牌号、数量、试验结果及标准号等
4.
4.不允许有用细砂纸打磨后重新氧化的长条纹；
5.表面压坑、碰伤深度≤0.03mm;
6.端头变形≤20mm；
标志
1.必须包括：厂商名、牌号、型号、规格、重量、每捆根数等；
2.标志应清楚、牢固可靠；
目视
包装
1.需完整、不可破坏而使产品受损；
目视
铝型材进料检验标准
铝型材进料检验标准————————————————————————————————作者: ————————————————————————————————日期:ﻩ※※目錄※※REV. ＥCN NO. 修訂內容备注１.0 初版發行１.目的:本标准规定了我司外购铝合金型材进料检验标准。
２.范围:适用于我司所外购的铝合金型材进料检验规则等标准。
3.参考或引用标准:GB ５２37.1－20０４4．定义:４.1基材:基材是指表面未经处理的铝合金型材。
4．2装饰面：指铝型材加工成成品之后,消费者可以看见的表面;或为产品喷涂面，外观A级面。
5.要求:产品的牌号,状态应符合下表规定。
表1合金牌号供应状态6061T46.２化学成分:型材的化学成分应符合GＢ／T 3１９0-1９96的规定。
6.３尺寸允许偏差：6.3．１型材横截面尺寸允许偏差详见图纸中，其尺寸公差要求或其技术规范。
图1表２6.３.２平面间隙允许偏差：把直尺横放在型材平面上,如下图2所示。
型材平面与直尺之间的间隙应≤80×0.４%=０．32ｍｍ。
图26.3.３型材的弯曲度：型材的弯曲是将型材放在平台上，借自重使弯曲达到稳定时，沿型材长度方向测量得的型材底面与平台的最大间隙(H）,如下图3，下表3所示。
图中Ｌ为型材全长。
（交货最好为１.6ｍ±1５ｍm)。
图3表３－检验合格标准表型材长度L(M) 合格标准值H(ｍm)3.2 ≤1.61.6 ≤1．06.3.4型材的扭拧度：扭拧度的测量方法是:将型材放在平台上,借自身之重达到稳定时，沿型材的长度方向，测量型材底面与平台之间的最大距离Ｎ。
如下图4所示，从N值中扣除该处的弯曲值即为扭拧度。
检验标准详见下表4。
图4型材长度Ｌ(M) 合格标准值N(ｍm）3．２≤2.81.6 ≤2.0表46.３.5型材长度允许公差：型材长度小于6M时，允许偏差为＋／－15ＭM;6.3．6型材端头切斜度允许偏差：型材端头切斜度不应超过2°。

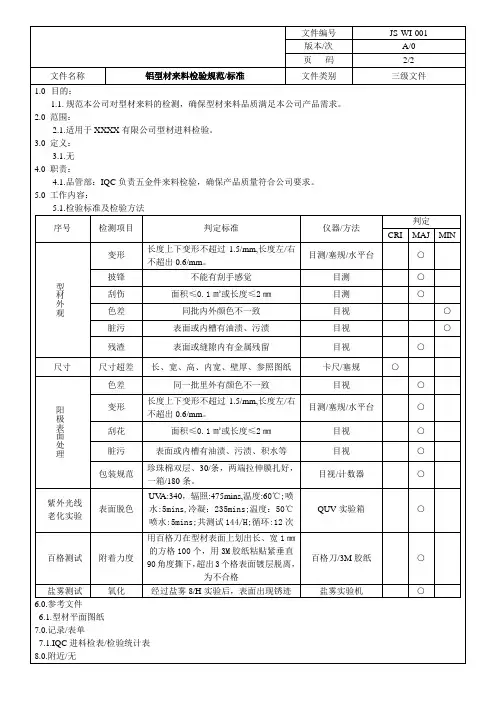

铝材检验标准
5.1.检验标准及检验方法
序号
检测项目
判定标准
仪器/方法
判定
CRI
MAJ
MIN
型材外观
变形
长度上下变形不超过1.5/mm,长度左/右不超出0.6/mm。
目测/塞规/水平台
○
披锋
不能有刮手感觉
目测
○
刮伤
面积≤0.1㎡或长度≤2㎜
目测
○
色差
同批内外颜色不一致
目视
○
脏污
表面或内槽有油渍、污渍
包装规范
珍珠棉双层、30/条，两端拉伸膜扎好，
一箱/180条。
目视/计数器
○
紫外光线老化实验
表面脱色
UVA:340，辐照:475mins,温度:60℃;喷水:5mins,冷凝：235mins;温度：50℃
喷水:5mins;共测试144/H;循环:12次
QUV实验箱
○
百格测试
附着力度
用百格刀在型材表面上划出长、宽1㎜的方格100个，用3M胶纸粘贴紧垂直90角度撕下，超出3个格表面镀层脱离，为不合格
文件编号
JS-WI-001
版本/次
A/0
页码
2/2
文件名称
铝型材来料Байду номын сангаас验规范/标准
文件类别
三级文件
1.0目的：
1.1.规范本公司对型材来料的检测，确保型材来料品质满足本公司产品需求。
2.0范围：
2.1.适用于XXXX有限公司型材进料检验。
3.0定义：
3.1.无
4.0职责：
4.1.品管部：IQC负责五金件来料检验，确保产品质量符合公司要求。
目视
铝型材来料检验标准
铝型材来料检验标准
铝型材是一种常见的建筑材料，广泛应用于建筑、交通工具、机械设备等领域。
为了确保铝型材的质量，对于来料的检验十分重要。
本文将介绍铝型材来料检验的标准及方法。
首先，对于铝型材的外观检验，应该注意以下几点，表面应该平整光滑，无明
显的凹凸、裂纹和氧化斑；色泽应一致，无色差和色斑；长度和宽度应符合要求，无明显的变形和扭曲。
此外，还需要检查铝型材的表面涂层是否均匀，无脱落和气泡现象。
其次，对于铝型材的尺寸检验，应该根据产品的设计图纸和技术要求进行测量。
主要包括长度、宽度、厚度等尺寸的测量，确保符合产品的设计要求。
另外，对于铝型材的化学成分检验，需要进行化学成分分析。
主要包括铝合金
的成分、杂质含量等检测，确保铝型材的成分符合标准要求。
此外，还需要进行力学性能检验。
主要包括抗拉强度、屈服强度、伸长率等性
能的检测，确保铝型材具有足够的强度和韧性。
最后，对于铝型材的包装检验，应该注意包装是否完好、标识是否清晰、数量
是否准确等方面的检查，确保产品在运输过程中不受损坏。
总的来说，铝型材来料检验标准需要从外观、尺寸、化学成分、力学性能和包
装等多个方面进行全面检查。
只有确保铝型材的质量符合标准要求，才能保证其在后续加工和使用过程中能够发挥良好的性能，确保产品质量和安全性。
希望本文能够对铝型材来料检验标准有所帮助，也希望大家在实际工作中能够
严格按照标准要求进行检验，确保产品质量，保障使用安全。
铝型材生产过程检验规范
铝型材生产过程检验规范
铝型材生产过程的检验规范应包括以下内容：
1. 原材料检验：对铝材原材料进行化学成分、力学性能和外观质量的检验，确保原材料符合规定的标准要求。
2. 材料准备检验：对铝型材生产过程中所使用的模具、刀具和辅助材料等进行检验，确保其质量合格。
3. 模具加工检验：对模具的加工工艺和尺寸精度进行检验，确保模具加工质量符合要求。
4. 型材挤压检验：对铝型材挤压过程的参数和设备进行检验，确保挤压工艺稳定可靠。
5. 热处理检验：对铝型材进行热处理前后的力学性能、硬度和耐腐蚀性能等进行检验，确保热处理效果符合要求。
6. 表面处理检验：对铝型材的表面处理工艺和质量进行检验，如阳极氧化、电泳涂装、喷涂等，确保表面处理效果符合要求。
7. 尺寸检验：对铝型材的外观尺寸、形状和直线度等进行检验，确保产品质量合格。
8. 化学成分检验：对铝型材的化学成分进行检验，确保成分符合标准要求。
9. 特殊性能检验：根据不同用途的铝型材，进行特定的性能检验，如抗拉强度、耐热性、耐腐蚀性等。
10. 表面缺陷检验：对铝型材的表面缺陷进行检验，如气泡、
裂纹、砂眼等，确保产品外观质量。
11. 包装检验：对铝型材的包装进行检验，确保包装合理可靠，以防止在运输和储存过程中产生损坏。
铝型材外观 检验标准
铝型材外观检验标准
一、表面平整度
铝型材的表面应平整，无明显的凹凸、起伏现象。
在自然光线下观察，不应有明显的视觉色差或光泽差异。
二、颜色一致性
同一批次的铝型材颜色应保持一致，无明显色差。
表面颜色应均匀，无明显氧化色斑或其他杂质色斑。
三、表面划痕
铝型材表面不应有明显的划痕、刮擦痕迹或撞击凹痕。
划痕的长度、深度和数量应符合相关标准要求。
四、砂眼与气孔
铝型材表面不应有砂眼和气孔，如发现应进行补焊、填塞或修复。
砂眼与气孔的存在会影响铝型材的美观度和耐腐蚀性能。
五、光泽度
铝型材表面的光泽度应符合相关标准要求。
不同用途的铝型材其光泽度标准可能不同，以ASTM标准为例，可分为亚光、半光和全光三种类型。
六、铝合金表面氧化膜厚度
铝合金表面氧化膜厚度应符合相关标准要求，以保证铝型材的耐腐蚀性能和使用寿命。
一般而言，氧化膜厚度应在10-20微米之间。
七、表面清洁度
铝型材表面应清洁，无油污、灰尘和其他杂质。
清洁度差的铝型
材会影响其外观和使用性能。
八、尺寸偏差
铝型材的尺寸偏差应符合相关标准要求。
不同规格和用途的铝型材其尺寸偏差标准可能不同，以ASTM标准为例，尺寸偏差应控制在±0.5mm以内。
铝型材检验标准
铝型材检验标准
1主题内容与适用范围
本标准规定了铝型材的技术要求、检验方法。
本标准适用于铝型材。
2技术要求
2.1铝型材的技术要求除非在技术工程部提供的图文技术资料中有特殊要求，否则尺寸允许
偏差按表1执行（铝型材开口尺寸除外）。
表1
铝型材的长度尺寸按供需双方在订单合同中的技术要求约定执行。
2.2铝型材的材质为6063-1/T。
2.3铝型材的力学性能指标符合国标规定要求。
2.4铝型材表面质量要求。
2.4.1铝型材表面氧化处理后，其色泽与光亮均匀一致，无脏污。
如果有缺陷，按表2要求检验。
2.4.2铝型材坯料，表面色泽一致，无脏污。
如果有缺陷，按表3要求检验。
表3
3检验方法
3.1铝型材的随机抽样检验按工厂相关抽样规定。
3.2铝型材的截面外型尺寸和厚度尺寸用游标卡尺测量；长度尺寸用卷尺测量。
3.3铝型材坯料表面和铝型材氧化表面质量在适应的自然光线下目测，目测距离为45±5cm。
3.4铝型材坯料在抛光后的表面质量检验在规定的灯光下按抛光表面质量检验标准检验。
3.5铝型材坯料的化学成份的符合性检验，在铝型材抛光后，氧化处理，检验表面材料在氧
化后材质偏析情况。
铝型材来料检验标准
铝型材来料检验标准1.检测依据：《企业内控标准》2.技术指标:2.1铝型材的技术要求除非在研发部提供的图文技术资料中有特殊要求，否则尺寸允许偏差按表1执行（铝型材开口尺寸除外）。
表1 单位：mm2.2铝型材的横截面角度允许偏差±1°，图纸中有特殊要求除外。
2.3铝型材的圆角半径允许偏差按表2执行。
表2 单位：mm2.4铝型材的平面间隙允许偏差按表3执行。
表3 单位：mm2.5铝型材的弯曲度允许偏差按表4执行。
表4 单位：mm2.6铝型材的扭拧度允许偏差按表5执行。
表5 单位：mm2.7铝型材的材质为6063，热处理状态为T5，硬度为8-10度（韦氏硬度），特殊要求除外。
2.8铝型材长度按照订单要求，允许偏差为+15mm。
2.9铝型材端头切斜度不应超过2°。
2.10铝型材的力学性能指标符合国标规定要求。
2.11铝型材外观质量要求。
2.11.1铝型材基材表面应整洁，不允许有裂纹、起皮、腐蚀和气泡等缺陷存在。
2.11.2铝型材氧化处理后，其色泽与光亮应均匀一致，表面不允许有电灼伤、氧化膜脱落、等影响使用的缺陷，但距型材端头80mm以内允许局部无膜，氧化膜的厚度平均不小于10μm，局部膜厚最小不低于8μm。
2.11.3铝型材电泳处理后，其色泽与光亮应均匀一致，表面不允许有皱纹、裂纹、气泡、留痕、夹杂物、发粘和漆膜脱漏等影响使用的缺陷，但距型材端头80mm以内允许局部无膜，复合膜的局部厚度最小不低于16μm。
2.11.4铝型材粉末喷涂处理后，装饰面上的涂层应平滑、均匀、色泽一致，不允许有皱纹、留痕、鼓泡、裂纹、脱落、橘皮现象等影响使用的缺陷，涂层局部厚度最小不低于40μm。
2.11.5铝型材氟碳喷涂处理后，装饰面上的涂层应平滑、均匀、色泽一致，不允许有皱纹、留痕、鼓泡、裂纹、脱落及其他影响使用的缺陷。
二涂工艺平均膜厚不低于30μm，局部最小膜厚不低于25μm；三涂工艺平均膜厚不低于40μm；局部最小膜厚不低于34μm；四涂工艺平均膜厚不低于65μm；局部最小膜厚不低于55μm。
铝合金型材检测标准
铝合金型材检测标准铝合金型材是一种常见的建筑材料，具有重量轻、耐腐蚀、易加工等优点，因此在建筑、航空航天、汽车制造等领域得到广泛应用。
为了确保铝合金型材的质量和安全性，需要进行严格的检测。
本文将介绍铝合金型材的检测标准，以便相关人员能够准确、全面地进行检测工作。
首先，铝合金型材的外观检测是非常重要的一步。
外观检测包括对型材表面的平整度、光洁度、无损伤、无氧化层等方面的检查。
平整度和光洁度是影响型材外观质量的重要指标，可以通过肉眼观察或使用专业的检测仪器进行评定。
同时，型材表面不得有明显的损伤，如凹痕、划痕等，以及氧化层的存在也会影响其质量。
因此，外观检测是铝合金型材检测的第一道关口。
其次，化学成分的检测也是铝合金型材检测的重要内容之一。
铝合金的化学成分对其性能有着重要影响，因此需要进行精确的化学成分分析。
常用的方法包括光谱分析、化学分析等，通过这些方法可以准确地测定铝合金中各元素的含量，以确保其符合标准要求。
另外，力学性能的检测也是不可或缺的一环。
铝合金型材在使用过程中需要承受一定的载荷，因此其力学性能直接关系到其安全可靠性。
常见的力学性能指标包括抗拉强度、屈服强度、延伸率等，这些指标可以通过拉伸试验、硬度测试等方法来进行检测，以确保铝合金型材在使用时具有足够的强度和韧性。
最后，还需要对铝合金型材的尺寸进行检测。
尺寸的精度直接关系到型材的安装和使用效果，因此需要进行精确的尺寸测量。
常见的尺寸检测方法包括三坐标测量、投影仪测量等，通过这些方法可以准确地测定型材的长度、宽度、厚度等尺寸参数，以确保其符合设计要求。
总之，铝合金型材的检测工作需要从外观、化学成分、力学性能和尺寸等多个方面进行全面、准确的检测。
只有通过严格的检测，才能保证铝合金型材的质量和安全性，为其在各个领域的应用提供可靠的保障。
希望本文所介绍的铝合金型材检测标准能够对相关人员有所帮助，使他们能够更好地开展铝合金型材的质量检测工作。
铝型材检验标准
铝型材检验标准
Q/HTL001-2009/07
代替QB/S001-2007/10 1主题内容与适用范围
本标准规定了铝型材的技术要求、检验方法。
本标准适用于铝型材。
2技术要求
铝型材的技术要求除非在技术工程部提供的图文技术资料中有特殊要求，否则尺寸允许偏差按表1执行（铝型材开口尺寸除外）。
表1
铝型材的长度尺寸按供需双方在订单合同中的技术要求约定执行。
铝型材的材质为6063-1/T。
铝型材的力学性能指标符合国标规定要求。
铝型材表面质量要求。
2.4.1铝型材表面氧化处理后，其色泽与光亮均匀一致，无脏污。
如果有缺陷，按表2要求检验。
表2
2.4.2铝型材坯料，表面色泽一致，无脏污。
如果有缺陷，按表3要求检验。
表3
3检验方法
铝型材的随机抽样检验按工厂相关抽样规定。
铝型材的截面外型尺寸和厚度尺寸用游标卡尺测量；长度尺寸用卷尺测量。
铝型材坯料表面和铝型材氧化表面质量在适应的自然光线下目测，目测距离为45±5cm。
铝型材坯料在抛光后的表面质量检验在规定的灯光下按抛光表面质量检验标准检验。
铝型材坯料的化学成份的符合性检验，在铝型材抛光后，氧化处理，检验表面材料在氧化后材质偏析情况。
铝型材的三大检测标准
铝型材的三大检测标准
摘要：
一、铝型材的外观质量检验标准
二、铝型材的尺寸和形位公差检验标准
三、铝型材的力学性能检验标准
正文：
铝型材作为一种广泛应用于建筑、交通、电子、航空等领域的材料，其质量检验至关重要。
铝型材的检验标准主要分为以下三个方面：
一、铝型材的外观质量检验标准：铝型材的外观质量应符合以下要求：（1）表面光滑，无裂纹、气泡、夹渣等缺陷；（2）色泽一致，无色差；（3）表面处理层均匀，无漏涂、起泡等现象。
二、铝型材的尺寸和形位公差检验标准：尺寸和形位公差是衡量铝型材加工精度的重要指标。
铝型材的尺寸公差应按照GB/T 1804-2000《一般工业用铝及铝合金型材》标准进行检验，形位公差应按照GB/T 1184-1996《形状和位置公差》标准进行检验。
三、铝型材的力学性能检验标准：铝型材的力学性能主要包括抗拉强度、伸长应力、伸长率等。
这些性能的检验应按照GB/T 3190-2008《变形铝及铝合金化学成分》标准进行，试样尺寸为直径12mm的棒材。
以上就是铝型材的三大检测标准，通过对这些标准的严格执行，可以确保铝型材的质量和性能符合要求，为各个领域的应用提供可靠的保障。
在实际应用中，还需要定期进行检测，以确保铝型材的使用寿命和安全性。
铝型材检验标准
日期1、目的:确保公司所采购的铝型材质量满足公司生产需求。
2、范围：适用于所有铝型材来料检验。
3、职责3.1采购：负责物料采购追踪、异常物料处理协调、产生费用时向供应商索赔。
3.2生产部：负责不良品挑选，不良品退回仓库。
3.3品质部：负责物料来料检验，异常物料处理结果判定。
3.4副总：负责异常物料的最终裁决。
4.定义4.1CR：致命缺陷，对产品使用会造成危害或不安全的缺陷，或防碍到主要功能使用。
4.2MA；主要缺陷，没有达到致命缺陷，但可能造成故障，或对产品预定的目的使用性能会有严重降低的缺陷。
4.3MI：次要缺陷，只对产品的有效使用或使用性能有轻微影响。
5、内容5.1检验项目5.1.1外观：铝型材经表面氧化处理后，其色泽与光亮度均匀一致，无脏污，颜色符合我司标准要求。
表面缺陷见下表：5.1.2尺寸：图纸有要求的按图纸执行，壁厚按土0.05mm,其他未注尺寸公差按下表执行;5.1.3硬度：所有产品硬度需符合我司图纸要求，圆管硬度213HW,其他铝材硬度2UHW,特殊管材除外（需在采购合同中体现）。
5.1.4涂层厚度：表面涂层厚度在40-50Um。
5.2.5实装实配：与毛条、实配件可正常实装实配。
5.1.6型材的弯曲唐：取一型材放在平台卜.用塞尺涮量出型材曷大间隙C如下图：5.1.7附着力：用刀片割横向间隔ImmIo条，纵向间隔InmI1O条，用软毛刷沿方格的两对角方象轻轻刷掉切屑，然后再用3M胶带粘牢后45度向上撕起，涂层脱落W1级5.1.8抗腐蚀能力：要求过ASS24H10级。
5.2、检验水准：按GB2828.1∏级抽样方案进行抽样,判定水准AQ1依CR=0、MA=15、M1=4.0进行判定。
5.4.1检验合格品由品质部IQC在《产品标示卡》在标示合格,若不合格品则在《产品标示卡》上注明不良原因，并撕成红色不合格状态，由仓库作出隔离，将不合格物料移至不合格品区，与合格品区分防止混用。
6.关联文件/表单：无7.本程序表单：无。
铝合金材料检验试验规范标准
8.3 试验设备8.3.1一般要求弯曲试验应在配备下列弯曲装置之一的试验机或压力机上完成：a)配有两支辊和一个弯曲压头的支辊式弯曲装置，见图1b)配有一个V型器具和一个弯曲压头的V型模具式弯曲装置，见图2c)虎钳式弯曲装置，见图3图1图2 图38.3.2支辊式弯曲装置8.3.2.1 支辊长度和弯曲压头的宽度应大于试样宽度或直径（见图1）.弯曲压头的直径由产品标准规定。
支辊和弯曲压头应具有足够的硬度。
8.3.2.2除非中有规定，支辊间距离L应按照式（1）确定：L＝（D+3a）±a/2 （1）注：此距离在试验期间应保持不变。
试样连续施加力使其弯曲，直至达到规定的弯曲角度。
可以采用图3所示的方法进行弯曲试验。
试样一端固定，绕弯曲压头进行弯曲，直至达到规定的弯曲角度。
弯曲试验时，应当缓慢地施加弯曲力，以使材料能够自由地进行塑性变形。
弯曲时，试验速率应为（1±0.2）mm/s.当使用上述方法如不能直接达到规定的弯曲角度，可将试样置于两平行压板之间（见图4），连续施加力压其两端使进一步弯曲，直至达到规定的弯曲角度。
图4 FF8.6. 试验结果的评定：8.6.1应按照相关产品标准的要求评定弯曲试验结果。
如未规定具体要求，弯曲试验后不使用放大镜观察，试样弯曲外表面无可见裂纹应评定为合格。
8.6.2 以相关产品标准要求规定的弯曲角度作为最小值；若规定弯曲压头直径，以规定的弯如为闭合压扁，试样内表面接触的宽度应至少为标准试样压扁后其内宽度b的1/2（见图5c）图59.4试验设备9.4.1试验机（可采用是冲床或钳工虎钳台）应能将试样压扁至规定的两平行压板之间的距离。
压板应具有足够的刚度。
压板的宽度应超过压扁后试样宽度，即至少为1.6D。
压板的长度应不小于试样的长度。
9.5 试样9.5.1 试样长度应不小于10mm，但不超过100mm。
试样的棱边允许用锉刀或其它方法将其倒圆或倒角。
（注：如果试验结果满足试验要求，可以不对试样的棱边倒圆或倒角。
铝型材检验标准
铝型材检验标准铝合金边框主要作用有a)保护玻璃边缘b)铝合金结合硅胶打边加强了组件的密封性能c)大大提高了组件整体的机械强度d)便于组件的安装，运输。
参考GB/T5237.1～5237.5—2000《铝合金建筑型材》以及GB/T3190—1996《变形铝及铝合金化学成分》、GB/T9535—1998《地面用晶体硅光伏组件设计鉴定和定型》等标准，确定组件外边框型材的选定以及来料的检验1、铝型材的牌号，成分。
组件用金属边框为铝合金材料，为达到光伏组件要求的机械强度及其它要求，参照GB/T3190—1996《变形铝及铝合金化学成分》，采用国际通用牌号为6063T6铝合金材料，成分如下太阳组件要保证长达25年的使用寿命，铝合金表面必须经过钝化处理——阳极氧化，表面氧化层厚度大于10μm。
用于封装的边框应无变型，表面无划伤。
目前组件厂家铝边框的平均氧化层处理厚度在25μm阳极氧化：也即金属或合金的电化学氧化，是将金属或合金的制件作为阳极，采用电解的方法使其表面形成氧化物薄膜。
金属氧化物薄膜改变了表面状态和性能，如表面着色，提高耐腐蚀性、增强耐磨性及硬度，保护金属表面等。
例如铝阳极氧化，将铝及其合金置于相应电解液(如硫酸、铬酸、草酸等)中作为阳极，在特定条件和外加电流作用下，进行电解。
阳极的铝或其合金氧化，表面上形成氧化铝薄层，其厚度为5～20微米，硬质阳极氧化膜可达60～200微米。
阳极氧化后的铝或其合金，提高了其硬度和耐磨性，可达250～500千克／平方毫米，良好的耐热性，硬质阳极氧化膜熔点高达2320K，优良的绝缘性，耐击穿电压高达2000V，增强了抗腐蚀性能，在ω＝0.03NaCl盐雾中经几千小时不腐蚀。
3、铝型材的外观检验外观检验参照GB/T14952.3-94《中华人民共和国标准铝及铝合金阳极氧化着色阳极氧化膜色差和外观质量检验方法目视观察法》4、取样检验 单位（根）可做重复检验内容包括：1)氧化膜厚度检测方法测定方法按照GB/T8014和GB/T4957规定方法进行，仲裁由GB/T8014和GB/T6462执行取样方法：按上表检测出不合格品数量达到规定上限时，应另取双倍数量型材复验，不合格数不超过上表规定的允许不合格品数上限的双倍为合格，否则判整批不合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝型材检验标准
1主题内容与适用范围
本标准规定了铝型材的技术要求、检验方法。
本标准适用于铝型材。
2技术要求
2.1 铝型材的技术要求除非在技术工程部提供的图文技术资料中有特殊要求，否则尺寸允许
偏差按表 1 执行（铝型材开口尺寸除外）。
表 1
截面尺寸 /mm
公差截面尺寸 /mm
公差
大于至大于至
0 1 ±0.1 19 25 ± 0.25
1 2 ± 0.12 25 38 ± 0.30
2 3 ± 0.14 38 50 ± 0.36
3 4 ± 0.16 50 100 ± 0.61
4 6 ± 0.18 100 150 ± 0.86
6 12 ± 0.20 150 200 ± 1.12
12 19 ± 0.23 200 350 ± 1.37
铝型材的长度尺寸按供需双方在订单合同中的技术要求约定执行。
2.2 铝型材的材质为 6063-1/T。
2.3 铝型材的力学性能指标符合国标规定要求。
2.4 铝型材表面质量要求。
2.4.1 铝型材表面氧化处理后，其色泽与光亮均匀一致，无脏污。
如果有缺陷，按表 2 要求检验。
表 2
序号缺陷名称检验范围表面质量要求
外露正面
沙孔和气泡直径＜ 0.25 mm,在 25 平方厘米内允
许有 2 个，相距≥ 20 mm
以 25 平方厘米为单位的缺陷每米允许存在的缺陷数≤ 2，但缺陷数相距300
1 沙孔、气泡在铝型材外露正面mm
沙孔和气泡直径＜ 0.25 mm,在 25 平方厘米内允
外露正面
许有 3 个，相距≥ 30 mm
以 25 平方厘米为单位的缺陷每米允许存在的缺陷数≤ 2，但缺陷数相距330 在铝型材外露正面mm
外露正面
mm，
斑点直径＜ 1-2 在 25 平方厘米内允许 1 个，
2 斑点以 25 平方厘米为单位
每米允许存在的缺陷数≤ 2，缺陷数相距 400mm 的缺陷在铝型材外露正面
铝型材外露正面
长度＜ 20 mm，正面允许有深度≤ 0.1mm，宽度≤
3 划伤0.05mm，遮蔽位允许有深度≤0.3mm ，宽度≤
划伤方向沿铝型材长度方向
0.1mm ，每米范围内划伤条数为 2 条，相距 500 mm
4 以上各类缺
面积不超过铝型材表面的 % 5 陷数总和
5 裂缝铝型材表面不允许
6 变形铝型材表面以轮子在变形位是否能通过为准，不能通过不允
许
7 色差铝型材表面不允许，“特殊”情况按程序执行。
2.4.2 铝型材坯料，表面色泽一致，无脏污。
如果有缺陷，按表 3 要求检验。
表 3
序号缺陷名称检验范围
铝型材表面
1 沙孔以 25 平方厘米为单位的缺陷
在铝型材表面
说明：如果 25 平方厘米内有
为单位的缺陷。
2 划伤铝型材表面
表面质量要求
沙孔和气泡直径＜ 0.3 mm,深度≤ 0.1 mm，在 25 平方厘米
内允许有 4 个
每米允许存在的缺陷数≤4，但缺陷数相距250 mm
5 个缺陷点时，允许一米范围内有 3 个以 25 平方厘米
长度≤ 40 mm ，深度≤ 0.1mm，宽度≤ 0.1mm 每米范围内划伤条数为 3 条，长度方向相距300±
30 mm，周长方向相距50± 10mm
3 以上各类缺陷
面积不超过铝型材表面的 % 5 数总和
4 裂缝铝型材表面不允许
5 非金属压入物铝型材表面不允许
6 变形铝型材表面不允许
3检验方法
3.1 铝型材的随机抽样检验按工厂相关抽样规定。
3.2 铝型材的截面外型尺寸和厚度尺寸用游标卡尺测量；长度尺寸用卷尺测量。
3.3 铝型材坯料表面和铝型材氧化表面质量在适应的自然光线下目测，目测距离为45± 5cm。
3.4 铝型材坯料在抛光后的表面质量检验在规定的灯光下按抛光表面质量检验标准检验。
3.5 铝型材坯料的化学成份的符合性检验，在铝型材抛光后，氧化处理，检验表面材料在氧
化后材质偏析情况。
