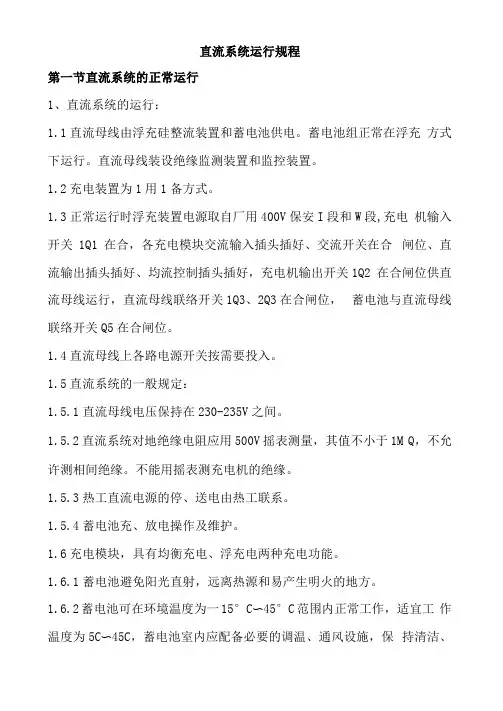

直流系统运行规程第一节直流系统的正常运行1、直流系统的运行：1.1直流母线由浮充硅整流装置和蓄电池供电。

蓄电池组正常在浮充方式下运行。

直流母线装设绝缘监测装置和监控装置。

1.2充电装置为1用1备方式。

1.3正常运行时浮充装置电源取自厂用400V保安I段和W段,充电机输入开关1Q1在合，各充电模块交流输入插头插好、交流开关在合闸位、直流输出插头插好、均流控制插头插好，充电机输出开关1Q2 在合闸位供直流母线运行，直流母线联络开关1Q3、2Q3在合闸位，蓄电池与直流母线联络开关Q5在合闸位。

1.4直流母线上各路电源开关按需要投入。

1.5直流系统的一般规定：1.5.1直流母线电压保持在230-235V之间。

1.5.2直流系统对地绝缘电阻应用500V摇表测量，其值不小于1M Q，不允许测相间绝缘。

不能用摇表测充电机的绝缘。

1.5.3热工直流电源的停、送电由热工联系。

1.5.4蓄电池充、放电操作及维护。

1.6充电模块，具有均衡充电、浮充电两种充电功能。

1.6.1蓄电池避免阳光直射，远离热源和易产生明火的地方。

1.6.2蓄电池可在环境温度为一15°C〜45°C范围内正常工作，适宜工作温度为5C〜45C，蓄电池室内应配备必要的调温、通风设施，保持清洁、干燥。

1.6.3蓄电池组放充电由检修人员负责，电气运行人员负责操作和平时的巡视检查、试验及调整。

1.6.4在蓄电池充电过程中，严禁明火靠近。

在蓄电池上工作，最好使用绝缘工具，如使用金属工具，要特别注意防止造成短路。

1.6.5蓄电池组额定电压为220V，浮充运行时，直流母线电压可允许高于额定电压的3〜5%。

1.6.6当直流母线电压低于198±2V时，直流母线欠压报警。

当直流母线电压高于242 + 2V时，直流母线过压报警。

1.6.7当直流系统接地绝缘低于允许值时，绝缘控制装置发接地报警信号，读出接地极性，找到接地回路信号。

1.6.8正常充电时，采用恒压限流充电法，浮充作用的蓄电池充电电压为单体2.30〜2.35V。

变电站管理规定及现场运行规程
