kV架空配电线路基本组成及杆上设备详解
架空线路的基本结构及组成
架空线路的基本结构及组成架空输电线路的主要部件有: 导线和避雷线(架空地线)、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等。
如图所示。
图架空输电线路一、导线和避雷线导线是用来传导电流、输送电能的元件。
输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。
采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。
(一)架空导线的排列方式导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见图4—1。
图4-1 导线在杆塔上排列方式示意图导线在运行中经常受各种自然条件的考验，必须具有导电性能好、机械强度高、质量轻、价格低、耐腐蚀性强等特性。
由于我国铝的资源比铜丰富，加之铝和铜的价格差别较大，故几乎都采用钢芯铝线。
避雷线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。
避雷线的作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。
(二)导、地线分类导、地线一般可按所用原材料或构造方式来分类。
1、按原材料分类裸导线一般可以分为铜线、铝线、钢芯铝线、镀锌钢绞线等。
铜是导电性能很好的金属，能抗腐蚀，但比重大，价格高，且机械强度不能满足大档距的强度要求，现在的架空输电线路一般都不采用。
铝的导电率比铜的低，质量轻，价格低，在电阻值相等的条件下，铝线的质量只有铜线的一半左右，但缺点是机械强度较低，运行中表面形成氧化铝薄膜后，导电性能降低，抗腐蚀性差，故在高压配电线路用得较多，输电线路一般不用铝绞线;钢的机械强度虽高，但导电性能差，抗腐蚀性也差，易生锈，一般都只用作地线或拉线，不用作导线。
钢的机械强度高，铝的导电性能好，导线的内部有几股是钢线，以承受拉力;外部为多股铝线，以传导电流。
由于交流电的集肤效应，电流主要在导体外层通过，这就充分利用了铝的导电能力和钢的机械强度，取长补短，互相配合。
kV架空配电线路基本组成及杆上设备详解
kV架空配电线路基本组成及杆上设备详解1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
kV架空线路基础知识.ppt
一、跌落式熔断器主要故障 1、烧保险管
常见熔断器的烧管故障都在熔丝熔断后发生，由于熔丝熔断后不能自动跌落，这时 电弧在管子内未被切断形成了连续电弧而将管子烧坏，保险管常因上下转动轴安装 不正,被杂物阻塞,以及转轴部分粗糙,因而阻力过大,不灵活等原因,以致当熔丝熔断 时,保险管仍短时保持原状态不能很快跌落,灭弧时间延长而造成烧管。
10．线间距离：两相导线之间的水平距离，称为线间距离，用D表示。 11．根开：两电杆根部或塔脚之间的水平距离，称为根开。用A表示。 12．架空地线保护角：架空地线和边导线的外侧连线与架空地线铅
垂线之间的夹角，称为架空地线保护角。
13．杆塔埋深：电杆（塔基）埋入土壤中的深度称为杆塔埋深。用
h0表示。
14．跳线：连接承力杆塔（耐张、转角和终端杆塔）两侧导线的引线，
17．导线换位：送电线路的导线排列方式，除正三角形排列外，三根
导线的线间距离是不相等。而导线的电抗取决于线间距离及导线半径， 因此，导线如不进行换位，三相阻抗是不平衡的，线路愈长，这种不平 衡愈严重。因而，会产生不平衡电压和电流，对发电机的运行及无线电 通信产生不良的影响。送电线路设计规程规定“在中性点直接接地的电 力网中，长度超过100km的送电线路均应换位”。一般在换位塔进行导 线换位。
架空线路常用的导线型号及符号的含义
架空线路常用的导线有裸导线和绝缘导线.按导线的结构 可分为单股,多股及空芯导线.按导线使用材料分为铜导线, 铝导线.钢芯铝导线,铝合金导线和钢导线等. 送,配电架空电力线路采用多股裸导线,低压配电架空线路 可使用单股裸铜导线. 常用的裸导线有以下几种:
1裸铜导线(TJ),2裸铝导线(LJ),3钢芯铝导线 (LGJ,LGJQ,LGJJ)4铝合金导线(HLJ)5钢导线(GJ) • 导线型号中的拼音字母的含义
架空电力线路讲解
一、导线(dǎoxiàn)
❖ 第二部分代表电压等级，单位是kV。 ❖ 第三部分为导线的标称截面积，单位
是m㎡
精品资料
二、杆塔
❖ 杆塔是支承架空线路导线和架空地线，并使导 线与导线之间，导线和架空地线之间，导线与 杆塔之间，以及导线对大地和交叉跨越物 之间有足够的安全距离。
精品资料
二、杆塔
(1)直线杆Z(中间杆) 位于线路的直线段上，仅作支持导线、绝缘子
及金具用；只承受导线自重和风压，不承受 顺线路方向的导线的拉力。 在架空配电线路中，大多数为直线杆，一般约 占全部电杆数的80%。一般不设拉线，线路很 长时设置与线路方向垂直人字形拉线、防风 拉线。
线 ❖ LGJ-35代表(dàibiǎo)单位是35 m㎡的钢芯铝
绞线
精品资料
一、导线(dǎoxiàn)
❖ 2、架空绝缘导线 ❖ 架空绝缘导线是以耐候绝缘材料作外包装的，
由导体、半导电屏蔽层、绝缘层组成，导体的 材料有钢芯铝绞线、铝绞线和铜绞线，耐候型 材料一般采用(cǎiyòng)耐候型聚氯乙烯、聚 乙烯等
(diànnéng)损失，降低线压损失，对防窃电、防漏电的改善也有明显效 果。 ❖ （4）、减少维修工作量，减少导线腐蚀，延长了线路使用寿命。耐候 性绝缘导线还大大提高了适应恶劣环境的能力，从而延长使用寿命， 因而在配电线路中已推广使用。
精品资料
规格型号由导线材料结构、电压等级和标称 (biāo chēnɡ)截面三大部分组成。 第一部分代表导线材料结构，用汉语拼音的第 一个字母表示：J-代表绝缘，K-代表架空， L-代表铝，Y-代表交联，J-代表多股绞线。 如JKLYJ-10-35代表m㎡的10kV铝芯交联聚乙 烯绝缘导线
10kV架空配电线路介绍解析
7．接地装置：
主要由连接架空地线的接地引下线及埋入杆塔地里的接地体（极）所组成。接地 装置的主要作用是，能迅速将雷电流在大地中扩散泄导，以保持线路有一定的耐 雷水平。杆塔接地电阻值愈小，其耐雷水平就愈高。
二、送电线路专业术语
1．档距：相邻两基杆塔之间的水平直线距离，称为档距，一般用L表示。 2．弧垂：对于水平架设的线路来说，导线相邻两个悬挂点之间的水平连线与导
4．金具
送电线路金具，按其主要性能和用途可分为：线夹类、连接金具类、接续金 具类、防护金具类、拉线金具类。 （1）线夹类： 悬式线夹：用于将导线固定在直线杆塔的悬垂绝缘子串上，或将架空地线悬 挂在直线杆塔的架空地线支架上。 耐张线夹：是用来将导线或架空地线固定在耐张绝缘子串上，起锚固作用。 耐张线夹有三大类，即：螺栓式耐张线夹；压缩型耐张线夹；楔型线夹。 螺栓式耐张线夹：是借U型螺丝的垂直压力与线夹的波浪形线槽所产生的摩擦 效应来固定导线。 压缩型耐张线夹：它是由铝管与钢锚组成。钢锚用来接续和锚固钢芯铝绞线 的钢芯、然后套上铝管本体，以压力使金属产生塑性变形，从而使线夹与导 线结合为一整体，采用液压时，应用相应规格的钢模以液压机进行压缩。采 用爆压时，可采用一次爆压或二次爆压的方式，将线夹和导线（架空地线） 压成一个整体。 楔型线夹：用来安装钢绞线，紧固架空地线及拉线杆塔的拉线。它利用楔的 劈力作用，使钢绞线锁紧在线夹内。 （2）连接金具类：连接金具是用来将绝缘子串与杆塔之间，线夹与绝缘子串 之间，架空地线线夹与杆塔之间进行连接的金具。常用的连接金具有：球头 挂环、碗头挂板、U型挂环、直角挂板等。 （3）接续金具类：用于导线的接续及架空地线的接续，耐张杆塔跳线的接续。 定型的接续金具有：钳压接续金具、液压接续金具、螺栓接续金具、爆压接 续金具。
10kV架空配电线路基本组成与杆上设备详解
1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

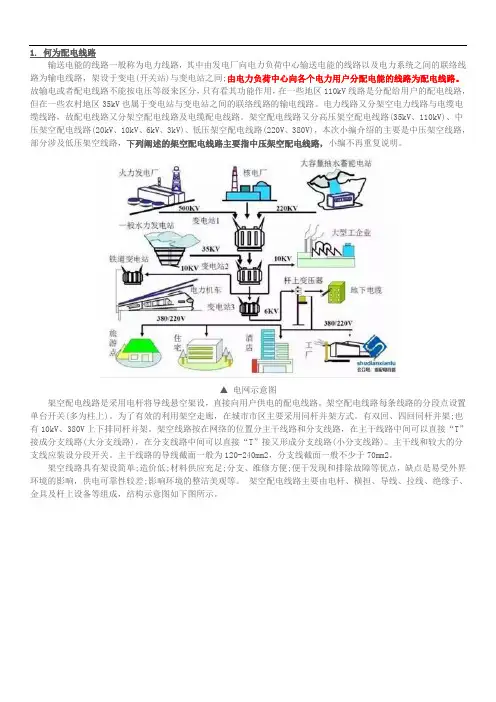

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
架空输电线路基本组成图文详解
架空输电线路基本组成图⽂详解通过图⽂对架空输电线路的杆塔、导线、绝缘⼦、线路⾦具、拉线、杆塔基础、接地装置等的简单阐述。
本次笔者打破常规分类，按从下到上对架空输电线路的主要构成部分进⾏简单介绍，让输电线路的⼊⾏者及⾮输电线路⼯作者了解架空输电线路的基本组成。
1. 杆塔基础及接地▲杆塔基础杆塔基础：埋设在地下，与杆塔底部连接，稳定承受所作⽤荷载的⼀种结构。
图中钢筋混凝⼟部分属于铁塔基础。
▲杆塔地脚螺栓杆塔地脚螺栓：埋设于杆塔基础中，与杆塔底部连接，稳定承受所作⽤荷载的⼀种圆钢结构。
图中红⽩相间的圆钢属于杆塔地脚螺栓。
▲杆塔基础基⾯杆塔基⾯：杆塔地⾯的基准平⾯（⾼低腿⼀般以杆塔中⼼为准）。
▲杆塔基础⽴柱基础⽴柱：杆塔的插⼊式主材与地脚螺栓埋设其中的部分。
▲杆塔基础保护帽基础保护帽：保护地脚螺栓与塔脚板及塔底部主材。
图中基础顶⾯中间包裹塔材部分的混凝⼟部分为保护帽。
▲杆塔基础排⽔沟基础排⽔沟：为防⽌杆塔或杆塔基础被⾬⽔等冲刷⽽砌筑的将⽔引向保护范围外的⽔沟。
▲杆塔基础挡⼟墙杆塔基础挡⼟墙：指⽀承杆塔基础填⼟或⼭坡⼟体、防⽌基础填⼟或⼟体变形失稳的构造物。
▲钢筋混凝⼟电杆底盘钢筋混凝⼟电杆底盘：是预制的⽔泥制品，承受电杆底部向下压⼒，防⽌杆塔下陷的基础部分。
▲钢筋混凝⼟电杆拉盘钢筋混凝⼟电杆拉盘：⽔泥拉线盘承受的是上拔⼒，为防⽌上拔的固定点的，通常埋在⼟中的装置。
▲钢筋混凝⼟电杆卡盘钢筋混凝⼟电杆卡盘：是预制的⽔泥制品，为稳定电线杆，防⽌倒伏，承受的是倾覆⼒，受拉⽅向随风向的改变⽽改变。
▲钢筋混凝⼟电杆拉线钢筋混凝⼟电杆拉线：为了平衡电杆各⽅⾯的作⽤⼒并抵抗风压，防⽌电杆倾倒。
架空输电线路的拉线⼀般由拉盘，拉线U型挂环，拉线棒，UT型线夹，钢绞线，楔型线夹，拉线包箍等组成。
▲接地装置接地装置：接地装置是指埋设在地下的接地电极与由该接地电极到杆塔之间的连接导线的总称。
图中圆钢部分属于接地装置⼀部分。
▲接地引下线接地引下线：接杆塔与接地体的⾦属导体。
架空线路的基本结构及组成
架空线路的基本结构及组成哎呀，今天咱们聊聊架空线路的基本结构和组成，听起来很高大上，但其实也没那么复杂。
说到架空线路，很多人可能会想起那一根根高高竖起的电线杆，线上还挂着电缆，像一条条悬挂在空中的蛇，挺有意思的，不是吗？这玩意儿可不是随随便便就能搭建的，里面可是有门道的。
我们得了解一下它的基本结构。
你想啊，就像建房子一样，得有地基、有墙壁、有屋顶，架空线路也是一样，有一系列的组成部分。
电线杆，哎，就是它们撑起了整条线路的脊梁。
要是没有这些高大的杆子，电线就只能趴在地上，那可就麻烦了。
想象一下，电线趴着，谁来送电呢？电线杆一般是用钢或者混凝土做的，坚固得很，风吹雨打都不怕。
不过，它们在阳光下可不是总能保持镇定，热得时候可会“冒烟”，哈哈，当然那是开玩笑的。
再说了，电线杆不仅要坚固，还得有个好看的外表，毕竟在大街上可不能让人觉得它们丑得掉渣嘛。
咱们得提提电缆线。
电缆线可真是架空线路的“血管”，它们把电送到每一个角落，真是辛苦小伙伴。
电缆的种类可多了，有高压的，也有低压的，各种各样，像个大杂烩。
它们外面包着厚厚的绝缘层，保护里面的铜线，防止漏电，要是没有这层保护，嘿，真是危险得很。
电缆一旦安装好，像是被捆绑起来的小鸟，静静地待在高空，听天由命。
除了电线杆和电缆，咱们还有一些辅助设备，比如说绝缘子。
这小家伙就像是电线和电线杆之间的“桥梁”，既能承受电缆的重量，又能把电流给“隔离”开。
它们通常是用陶瓷或者玻璃制成的，外观也挺可爱的，像个小圆球，挂在高高的电线上，真是个调皮的家伙。
它们可得有耐高温、耐寒冷的本领，不然可受不了天气的“折磨”。
架空线路上少不了的就是避雷器。
你想啊，夏天雷声大作，闪电劈下来，那可是个大麻烦，避雷器就像是为电线穿上了“铠甲”，能有效地保护线路，避免被雷劈。
这小东西可真是聪明，能在关键时刻发挥作用，简直是架空线路的“超级英雄”啊。
当然了，架空线路的布局也是一门学问，设计的时候可得考虑很多因素。
10kV-架空配电线路基本组成及杆上设备详解
10kV-架空配电线路基本组成及杆上设备详解前言电力系统是现代社会不可或缺的基础设施之一，而架空配电线路则是电力系统中重要的一部分。
为了保障电力系统正常运行，必须对架空配电线路的组成以及杆上设备进行详细的了解。
本文将从基本组成和杆上设备两个方面进行详解。
10kV-架空配电线路基本组成一般情况下，10kV-架空配电线路的基本组成由5个部分组成：绝缘子、导线、杆塔、接地设施和附属设施。
以下分别进行详细的解释。
绝缘子绝缘子通常是在杆塔上承载导线的一种装置，其主要作用是支撑导线，同时防止导线带电时与杆塔发生电气接触而导致的电气事故。
绝缘子通常采用陶瓷、玻璃钢等绝缘材料制成，具有良好的绝缘性能。
导线导线是架空配电线路中承载电能传输的主要部分，通常由铜、铝等导电材料制成。
在导线安装过程中，为了防止导线在风中晃动过大，需采用钢丝等材料制成的拉线对导线进行固定。
杆塔杆塔是架空配电线路中承载绝缘子和导线的主要承力结构。
根据杆塔的不同形状和用途，可分为直线杆、跨越杆、转角杆等。
根据杆塔的不同材质，可分为混凝土杆、钢塔等。
接地设施接地设施通常是安装在杆塔附近的地下或地面上的一种装置，其主要作用是为了确保架空配电线路的安全运行。
接地设施采用好的接地方法能有效地减少电气接触事故的发生，从而提高了架空配电线路的安全性。
附属设施附属设施包括接线盒、避雷器、垂挂件等，它们是为了解决架空配电线路中存在的一些特殊问题而设计的。
其中，接线盒主要用于连接导线和绝缘子，避雷器则用于消除雷电影响等。
杆上设备详解为了满足电力系统对架空配电线路的可靠运行，需要在杆塔上安装一些特殊的设备，这些设备被称作杆上设备。
目前，常见的杆上设备主要有绝缘子串、悬垂装置、交流电极、避雷器等，以下对其进行详细的解释。
绝缘子串绝缘子串主要用于支撑导线和防止杆塔带电，其主要结构由多个绝缘子通过金属杆子串联而成。
为了确保绝缘子串的安全可靠，通常采用的是玻璃钢或陶瓷等材料制成的绝缘子。
10kV架空配电线路基本组成与杆上设备详细讲解
1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
10kV架空配电线路介绍课件课件
5．杆塔：
杆塔是支承架空线路导线和架空地线，并使导线与导线之间，导线和架空地线之 间，导线与杆塔之间，以及导线对大地和交叉跨越物之间有足够的安全距离。 6．基础： 基础的作用主要是稳定杆塔，能承受杆塔、导线、架空地线的各种荷载所产生的 上拔力、下压力和倾覆力矩。 电杆及拉线宜采用预制装配式基础。铁塔宜采用现浇钢筋混凝土基础或混凝土基 础。有条件时，应优先采用原状基础。包括有：岩石基础、机扩桩基础、掏挖 （半掏挖）基础、爆扩桩基础和钻孔桩基础等。
线最低点的垂直距离，称为弧垂或弛度。用f表示。 3．限距：导线对地面或对被跨越设施的最小距离。一般指导线最低点到地面的 最小允许距离，常用h表示。 4．水平档距：相邻两档距之和的一半，称为水平档距 5．垂直档距：相邻两档距间导线最低点之间的水平距离，称为垂直档距，
6．代表档距：一个耐张段里，除弧立档外，往往有多个档距。由于导 线跨越的地形、地物不同，各档距的大小不相等，导线的悬挂点标高也不 一样，各档距的导线受力情况也不同。而导线的应力和弧垂跟档距的关系 非常密切，档距变化，导线的应力和弧垂也变化，如果每个档距一个一个 计算，会给导线力学计算带来困难。但一个耐张段里同一相导线，在施工 时是一道收紧起来的，因此，导线的水平拉力在整个耐张段里是相等的， 即各档距弧垂最低点的导线应力是相等的。我们把大小不等的一个多档距 的耐张段，用一个等效的假想档距来代替它，这个能够表达整个耐张力学 规律的假想档距，称之为代表档距或称为规律档距，用LO表示。 导线悬挂点等高情况： 导线悬挂点不等高情况： 式中：LO—规律档距（米） Ln—各档档距（米） Qn—悬挂点高差角（度）
架空配电线路组成
黄发朗
一、线路分类
二、架空配电线路特点
1、优点： 取材方便、投资少、施工容易、维护方便、
易发现故障点等。
2、缺点： 影响市容市貌、影响行人交通安全、易遭
雷击、易遭外力破坏等。
三、架空配电线路组成
由基础、 杆塔、 横担、 导线、 金具、绝缘子、 接地装置、 拉线 等元件组成。
1、电杆基础
（1）电杆直接埋深 h=H/10+0.7 (经验计算h=H/6)，式中H为杆长，
（2）底盘 ，
（3）拉线盘 ，
（4）卡盘。
3、导线
（1）对导线的要求 要有足够的机械强度，较高的导电率，抗
腐蚀能力强，而且要有重量轻，成本低等特 点。
（2）导线种类 铜绞线——TJ 铝绞线——LJ 钢芯铝绞线——LGJ （普通型—LGJ、加强型—LGJJ、轻型—LGJQ） 铝合金绞线——HLJ
（3）选择导线截面应考虑因素 ①经济电流密度， ②满足电压降的要求， ③满足机械强度的要求， ④满足发热条件的要求。
4、绝缘子
（1） 针式 （2） 悬式 （3） 蝶式 （4） 棒式 （5）瓷
简述10kV架空线路基本杆型工作内容
简述10kV架空线路基本杆型工作内容架空线路工程一般也称外线工程。
低压线路为380/220V，高压线路为10KV。
架空线路工程按其施工顺序分为：杆位测量、挖杆坑、装置卡盘及底盘，立杆、横担安装，拉线安装和架线、紧线等。
一、10KV以下架空线路的杆型组装(一)、电杆的种类按在线路中的位置和用途电杆可分为：直线杆、跨越杆、耐张杆、转角杆、终端杆、T接杆。
1、直线杆金具包括：混凝土电杆1根、直线横担1付、顶项抱箍1付、U型抱箍1付、瓷横担3付。
2、跨越杆金具包括：混凝土电杆1根、直线横担2付、顶项抱箍2付、拉线抱箍1付、瓷横担6付、双眼板2付、楔型线夹2付、拉线2根、UT线夹2付、拉线棒2根、拉线环2付、拉线盘2块。
3、耐张杆金具包括：混凝土电杆1根、底盘1块、耐张横担1付、顶项抱箍1付、二合抱箍1付、拉线抱箍2付、瓷横担1付、悬式绝缘子12片、碗头挂板6付、直角挂板6付、球头挂环6付、耐张线夹6付、双眼板4付、楔型线夹4付、拉线4根、UT线夹4付、拉线棒4根、拉线环4付、拉线盘4块。
4、转角杆金具包括：混凝土电杆1根、底盘1块、耐张横担2付、二合抱箍2付、拉线抱箍2付、瓷横担2付、悬式绝缘子12片、碗头挂板6付、直角挂板6付、球头挂环6付、耐张线夹6付、双眼板2付、楔型线夹2付、拉线2根、UT线夹2付、拉线棒2根、拉线环2付、拉线盘2块。
5、变压器终端杆金具包括：混凝土电杆1根、底盘1块、变压器底座1个、耐张横担1付、二合抱箍1付、拉线抱箍1付、U型抱箍6付、瓷横担6付、悬式绝缘子6片、碗头挂板3付、直角挂板3付、球头挂环3付、耐张线夹3付、双眼板1付、楔型线夹1付、拉线1根、UT线夹1付、拉线棒1根、拉线环1付、拉线盘1块、双杆熔断器横担1付、双杆引下线横担1付、双杆避雷器横担1付。
6、T接杆金具包括：耐张横担1付、二合抱箍1付、拉线抱箍1付、悬式绝缘子6片、碗头挂板3付、直角挂板3付、球头挂环3付、耐张线夹3付、双眼板1付、楔型线夹1付、拉线1根、UT线夹1付、拉线棒1根、拉线环1付、拉线盘1块。
10.6.110.6架空配电线路
架空配电线路结构
线路组成
架空线路主要由电杆、横担、 导线、绝缘子（瓷瓶）、避雷线 （架空地线）、拉线、金具、基础、 接地装置等组成。
架空电力线路电杆结构图
架空配电线路结构
各部分作用
导线的作用是传导电流，输送电能。 绝缘子的作用是用来固定导线并使带电导线之间及导线与接地的电杆之间保持良好
的绝缘，同时承受导线的垂直荷重和水平荷重。要求绝缘子必须具有良好的绝缘性 能和足够的机械强度。 避雷线的作用是把雷电流引入大地，以保护线路绝缘，免遭大气过电压（雷击）的 侵袭。 拉线的作用是平衡架空线路电杆各方向的拉力，防止电杆弯曲或倾倒。 金具的作用是用来固定横担、绝缘子、拉线、导线等的各种金属联结件，一般统称 线路金具。
瓷横担三种。低压横担根据安装形式可分为正横担、侧横担及和合横担、交叉横担。
架空配电线路施工
Construction of overhead distribution lines
架空配电线路施工 安装程序
路径 选择
测量 定位
基础 施工
设备 安装
驰度 观测
导线 架设
杆顶 组装
电杆 组立
拉线 组装
电杆组立
架空配电线路结构
各部分作用
电杆用来支持导线和避雷线，并使导线与导线间、导线与电杆间、导线与避雷线间以 及导线与大地、公路、铁路、河流、弱电线路等被跨物之间，保持一定的安全距离。
电杆基础的作用是防止电杆因承受竖向、水平负荷及事故负荷发生上拔、下陷或倾倒。 横担的作用是安装绝缘子、开关设备、避雷器等。横担按材质可分为木横担、铁横担、
配线工程
架空配电线路
架空配电线路是用电杆将导线 悬空架设，直接向用户供电的电力 线路，主要由电杆基础、电杆、横 担、导线、绝缘子、拉线、金具及 避雷装置等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
低压架空线路也采用树枝状放射式供电。
城市及近郊区中压配电线路一般采用放射性环网架设，多将线路分成三段左右，每段与其它变电站线路或与本变电站其它电源线路供电，提高供电可靠性及运行灵活性。
架空配电线路的构成元件主要有导线、绝缘子、杆塔、拉线、基础、横担金具等，还包括在架空配电线路上安装的附属电气设备，如变压器、断路器、隔离开关、跌落式熔断器等。
与电缆线路相比，架空线路的优点是成本低、投资少、施工周期少、施工周期短、易维护与检修、容易查找故障。
缺点是占用空中走廊、影响城市美观、容易受自然灾害(风、雨、雪、盐、树、鸟)和人为因数(外力撞杆、风筝、抛物等)破坏。
目前我国10kV配电网较多采用架空线路方式。
2. 基础架空配电线路杆塔基础是对杆塔地下除接地装置外设备的总称，主要分电杆基础、钢管杆基础、窄基角钢塔基础。
电杆基础主要由底盘、卡盘和拉线盘等组成;钢管杆基础主要采用台阶基础、孔桩基础及钢管桩等;窄基角钢塔基础基础主要采用有台阶窄基塔深基础或浅基础、无台阶窄基塔深基础或浅基础。
基础其作用主要是防止架空配电线路杆塔因承受垂直荷重、水平荷重及事故荷重等所产生的上拔、下压甚至倾倒等。
▲电杆基础▲钢管杆基础▲窄基塔基础3. 杆塔杆塔的用途是支持导线、地线和其他附件。
以使导线之间、导线与避、导线与地面及交叉跨越物之间保持一定的安全距离。
一般情况下我们的10kV配电线路无架空地线，所以我们的杆塔主要是用来安装横担、绝缘子和架设导线的。
配电用的杆塔按受力分悬垂型与耐张型杆塔;按材质不同可分为木杆、水泥杆、钢管杆及(窄基)铁塔等。
但我们在实际工作中习惯按按用途分，按用途分类可分为直线杆塔、耐张杆塔、转角杆塔、终端杆塔、分歧杆塔、T接杆塔和跨越杆塔7种基本形式。
直线杆塔又叫过线杆塔、中间杆塔，用字母Z表示。
直线杆塔用于耐张段的中间，是线路中用得最多的一种杆塔。
正常情况下，承受导线的垂直荷载(包括导线的自重、覆冰重和绝缘子重量)和垂直与线路方向向的水平风力。
当两侧档距相差过大或一侧发生低断线时，承受由此产生的导线、避雷器的不平衡张力。
▲单回路直行水泥杆▲双回路直行水泥杆▲单回路直行门型(π)杆▲双回路直行门型(π)杆耐张杆塔又叫承力杆塔，用字母N表示，用于线路的分段承力处。
正常情况下，除承受与直线杆塔相同的荷载外，还承受导线的不平衡张力。
在断线故障情况下，承受断线张力，防止整个线路杆塔顺线路方向倾倒，将线路故障(如倒杆、断线)限制在一个耐张段(两基耐张干之间的距离)内。
10kV线路的耐张段长度一般为1～2km。
根据具体情况，也可以适当地增加或缩短耐张段的长度。
▲单回路耐张水泥杆(三角排列) ▲单回路耐张水泥杆(垂直排列)▲单回路耐张门型(π)杆▲双回路耐张水泥杆▲单回路耐张水泥杆(三联杆) ▲单回路耐张窄基塔3.3 转角杆塔用字母J表示，用于线路转角处，既承受导线的垂直荷载及内角平分线方向的水平分力荷载，又承受导线张力的合力。
转角杆的角度是指转角前原有线路方向的延长线与转角后线路方向之间的夹角。
转角杆的位置根据现场具体情况确定，一般选择在便于检修作业的地方。
▲单回路转角水泥杆(三角排列) ▲单回路转角水泥杆(垂直)▲单路转角门型(π)杆▲双回路转角水泥杆▲单回路转角方杆▲双回路门型(π)转角水泥杆▲单回路转角水泥杆(三联杆) ▲单回路转角钢管杆▲双回路转角钢管杆▲双回路转角窄基塔3.4 终端杆塔用字母D表示，终端杆塔位于线路首、末段端，发电厂或变电站出线的第一基杆塔是终端杆塔，线路最末端一基杆塔也是终端杆塔。
它是一种能承受单侧导线等的垂直荷载和风压力，以及单侧导线张力的杆塔。
▲单回路(电缆)终端水泥杆▲双回路(电缆)终端钢管杆▲双回路(电缆)终端水泥杆▲单回路(电缆)终端窄基塔▲双回路(电缆)终端窄基塔3.5 分歧杆塔一般用于当架空配电线路中双回路分为2个单回路线的杆塔。
▲分歧窄基塔3.6 T接杆塔一般用于当架空配电线路中把一条线接到干线上去，T接位置处的杆塔就是T接杆塔。
▲单回路直线T接水泥杆▲单回路直线(电缆)T接水泥杆▲单回路耐张T接水泥杆▲单回路耐张T接大拔稍水泥杆▲双回路耐张T接水泥杆▲单回路转角T接方杆▲门型(π)T接水泥杆▲单回路T接窄基塔3.7 跨越杆塔一般用于当线路跨越公路、铁路、河流、山谷、电力线、通信线等情况。
门型直线跨越水泥杆4. 铁附件铁附件是电力线路输变电用构(附)件的俗称，它属于的非标准金具件。
10kV配电线路中的铁附件一般是指混凝土电杆及其接线上的铁质零件。
如各种横担、抱箍、穿钉、叉梁、横隔梁、拉杆、线线棒等等。
不包括电力金具，金具绝大多数是标准件。
4.1 横担架空配电线路的横担较为简单，它装设在电杆的上端，用来安装绝缘子、固定开关设备、电抗器及避雷器等，因此要求有足够的机械强度和长度。
架空配电线路的横担，按材质可分为木横担、铁(角钢或槽钢)横担、合成横担和瓷横担等;按使用条件或受力情况可分为直线横担、耐张横担和终端横担。
按用途分为单杆横担、门杆横担、抬担、引线横担等。
横担辅助安装的金具有M铁、横担联板、撑脚、曲拉板、抱箍、单头栓、双头栓、穿钉等。
合成横担和瓷横担许多时候我们划分到绝缘子里面，木横担在国内应用较少，本次阐述的横担主要指铁横担。
直线横担用在只考虑在正常未断线情况下，承受导线的垂直荷重和水平荷重;耐张横担用在承受导线垂直和水平荷重外，还将承受导线的拉力差;转角横担用在除承受导线的垂直和水平荷重外，还将承受较大的单侧导线拉力。
根据横担的受力情况，对直线杆或15以下的转角杆采用单横担，而转角在15~45度的转角杆、耐张杆、终端杆、分支杆皆采用双横担，45度以上的转角杆、耐张杆、终端杆、分支杆采用十字横担。
(部分地区杆均采用双横担)横担一般安装在距杆顶200mm处，直线横担应装在受电侧，转角杆、终端杆、分支杆的横担应装在拉线侧。
▲单横担系统(横担、U型抱箍、M垫铁)▲双横担系统(耐张用)▲瓷横担瓷横担具有良好的绝缘性能，可代替悬式或针式绝缘子和木、铁横担，维护方便，造价低，故在中、高压配电线路中广为使用。
但易折断。
4.2 抱箍所谓抱箍是用一种材料抱住或箍住另外一种材料的构件。
它属于紧固件。
抱箍装置由箍板、翼板、拉结筋板、螺栓及内衬垫构成。
抱箍有好多种,杆顶支座抱箍、电缆抱箍、横担抱箍、拉线抱箍等。
一般由左、右两半片抱箍对合后联接而成，左、右两半片抱箍均呈半圆环状，半圆环两端向外弯折，各形成一个安装耳，安装耳上冲得有螺栓连接孔，用缩口螺栓联接安装，主要原材料为扁钢。
▲单顶单抱▲双顶双抱▲中导抱箍▲拉线抱箍▲U型抱箍4.3 M垫铁M型垫铁，用于辅助角钢类横担与电杆联接。
M型垫铁的作用简单说，如果不装M铁，横担吃力后就会滑脱、歪曲，主要起固定作用，有的在横担上直接焊两个小角铁。
M型垫铁主要材料为扁铁，其规格根据安装电杆位置确定。
为使M铁的安装范围增大，其双头栓孔均加工成40长条孔(腰子孔)。
▲M 垫铁5. 导线由于架空配电线路经常受到风、雨、雪、冰等各种载荷及气候的影响，以及空气中各种化学杂质的侵蚀，因此要求导线应有一定的机械强度和耐腐蚀性能。
架空配电线路中常用裸绞线的种类有：裸铜绞线(TJ)、裸铝绞线(LJ)、钢芯铝绞线(LGJ)和铝合金线(HLJ)。
低压架空配电线路也可采用绝缘导线。
▲钢芯铝绞线▲架空绝缘导线6. 拉线系统拉线的作用是平衡电杆各方向的拉力，防止电杆弯曲或倾倒。
因此，在承力杆(终端杆和转角杆)上，均需装设拉线。
为了防止电杆被强大的风力刮倒或冰凌荷载的破坏影响，或在土质松软的地区，为增强线路电杆的稳定性，有时也在直线杆上，每隔一定距离装设防风拉线(两侧拉线)或四方拉线。
拉线基本结构如下图所示：▲拉线系统拉线的上端固定于电杆的拉线抱箍处，下端与拉线棒连接。
上端采用楔形线夹固定，成为“上把”。
下端采用UT型线夹固定，称为“下把”。
有些拉线为防止其与导线接触，在拉线中部增设拉线绝缘子。
与拉线绝缘子连接处多采用缠绕绑扎法或钢线卡子固定，称为“中把”。
电杆拉线一般都是呈空间布置，拉线方向与荷载方向往往不在同一平面内。
即使在同一计算状态下各条拉线的荷载及伸长量也各不相同，故必须对每一条拉线进行受力计算。
拉线的作用是用于平衡杆塔承受的水平风力和导线、地线的张力。
根据不同的作用，分为张力拉线和风力拉线两种。
下面介绍配网中几种常用类型：6.1 普通拉线用于线路的终端杆塔、小角度的转角杆塔、耐张杆塔等处，主要起平衡张力的作用。
一般和电杆成45°角，如果受地形限制时，不应小于30°、大于60°。
▲普通拉线6.2 人字拉线两侧拉线人字拉线又称两侧拉线，装设在直线杆塔垂直线路方向的两侧，用于增强杆塔抗风或稳定性。
