磁力泵工作原理、结构和检修

磁力泵工作原理范文

磁力泵工作原理范文
磁力泵是一种使用磁力传递原理工作的无泄漏、无密封的离心泵。

它将电机与泵体隔离开来，通过磁力偶合传递动力，使泵体内的转子产生旋转并把液体从进口处吸入，再经过离心力的作用将液体从出口处排出。

磁力泵的工作原理主要包括以下几个方面：
1.磁力耦合：磁力泵是通过磁力偶合来传递动力的。

它使用了永磁体或电磁线圈的磁场作用于外部磁铁或线圈上，并产生相应的磁力。

当这些磁力通过泵体传递给转子时，转子开始旋转并带动液体的流动。

2.无泄漏、无密封：传统的泵通常需要使用机械密封来防止泵内液体外泄，但长期使用会导致泄漏、磨损和故障等问题。

而磁力泵通过磁力传递动力，无需机械传动装置，从而避免了泄漏和密封问题，提高了泵的可靠性和使用寿命。

3.离心力作用：磁力泵的转子是离心泵，其工作原理类似于传统的离心泵。

当转子旋转时，离心力产生在泵体内，使液体在进口处被吸入并沿离心力的方向被排出。

离心力的大小取决于转子的转速和液体的密度，通过调整电机的转速可以改变泵的流量和扬程。

4.磁力泵的结构：磁力泵的主要组成部分包括泵体、转子、永磁体或电磁线圈等。

泵体通常由金属材料制成，具有一定的强度和耐腐蚀性能。

转子是泵体内部的旋转部件，由磁性材料制成。

永磁体或电磁线圈产生磁场，与泵体之间通过隔离套进行磁力耦合。

总的来说，磁力泵通过磁力传递动力，实现了无泄漏、无密封的工作方式。

它的工作原理基于磁力耦合和离心力的作用，通过控制电机的转速
可以调整泵的流量和扬程。

磁力泵因其无泄漏、无密封等特点，在化工、制药、环保等领域得到了广泛的应用。

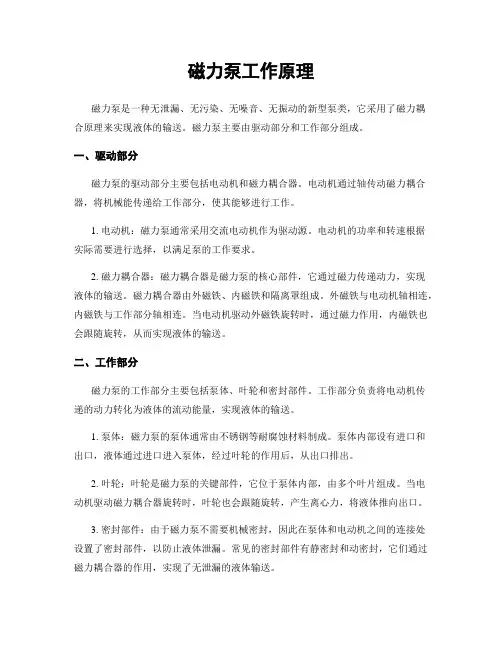

磁力泵工作原理

磁力泵工作原理磁力泵是一种无泄漏、无污染、无噪音、无振动的新型泵类，它采用了磁力耦合原理来实现液体的输送。

磁力泵主要由驱动部分和工作部分组成。

一、驱动部分磁力泵的驱动部分主要包括电动机和磁力耦合器。

电动机通过轴传动磁力耦合器，将机械能传递给工作部分，使其能够进行工作。

1. 电动机：磁力泵通常采用交流电动机作为驱动源。

电动机的功率和转速根据实际需要进行选择，以满足泵的工作要求。

2. 磁力耦合器：磁力耦合器是磁力泵的核心部件，它通过磁力传递动力，实现液体的输送。

磁力耦合器由外磁铁、内磁铁和隔离罩组成。

外磁铁与电动机轴相连，内磁铁与工作部分轴相连。

当电动机驱动外磁铁旋转时，通过磁力作用，内磁铁也会跟随旋转，从而实现液体的输送。

二、工作部分磁力泵的工作部分主要包括泵体、叶轮和密封部件。

工作部分负责将电动机传递的动力转化为液体的流动能量，实现液体的输送。

1. 泵体：磁力泵的泵体通常由不锈钢等耐腐蚀材料制成。

泵体内部设有进口和出口，液体通过进口进入泵体，经过叶轮的作用后，从出口排出。

2. 叶轮：叶轮是磁力泵的关键部件，它位于泵体内部，由多个叶片组成。

当电动机驱动磁力耦合器旋转时，叶轮也会跟随旋转，产生离心力，将液体推向出口。

3. 密封部件：由于磁力泵不需要机械密封，因此在泵体和电动机之间的连接处设置了密封部件，以防止液体泄漏。

常见的密封部件有静密封和动密封，它们通过磁力耦合器的作用，实现了无泄漏的液体输送。

磁力泵的工作原理可以简单总结为：电动机驱动磁力耦合器旋转，磁力耦合器通过磁力作用将动力传递给工作部分，工作部分将动力转化为液体的流动能量，实现液体的输送。

磁力泵具有无泄漏、无污染、无噪音、无振动等优点，广泛应用于化工、医药、电子、冶金等领域。

磁力泵工作原理

磁力泵工作原理
磁力泵工作原理是利用磁力耦合的原理来传递动力，将电动机与泵体之间通过磁力连接而无需机械传动。

其工作原理如下：
1. 磁力偶合：磁力泵由驱动端和泵体端两部分组成。

驱动端有电动机、磁铁和轴承组成，而泵体端则是由泵壳、叶轮和输出轴等组成。

两个端之间通过静态密封分隔，并且驱动端的磁铁能经由轴承间的壁隔绝与泵体部分联系，形成磁力链接。

2. 电动机驱动：电动机向磁铁供电，使其产生磁力。

磁力会作用于静止的泵体端的磁铁上，引发相应的磁力反作用，使得泵体端的叶轮也随之转动。

3. 磁力传递：由于电动机不与泵体直接相连，因此无需机械盖环或轴封来保证两者之间的动力传递。

相反地，通过磁力偶合进行传递动力，不会导致泄漏或磨损的问题。

4. 加载液体运输：当泵体端的叶轮转动时，会从进口处吸入液体，然后通过叶轮的转动，将液体推向出口。

液体在转动过程中受到离心力的作用，加速流动并克服阻力。

这样，磁力泵就能够实现液体的输送。

总之，磁力泵工作原理是通过驱动端的电动机产生磁力，再通过磁力偶合传递动力到泵体端的叶轮，从而实现液体的输送，避免了机械传动带来的泄漏和磨损问题。

磁力泵工作原理是什么

磁力泵工作原理是什么
磁力泵是一种利用电磁感应原理工作的泵，其工作原理如下：
1. 磁力耦合：磁力泵的内部由两个磁性部分组成，分别是驱动磁铁和动力磁铁。

当外部电源提供电流时，产生的磁场可以通过不导电的隔离壳传递给动力磁铁，从而实现驱动动力磁铁旋转。

2. 磁场转换：由于动力磁铁旋转，其产生的磁场在磁力泵的磁场转换装置中被转换为另一方向的磁场。

这种磁场转换会在转换装置的两端产生同样大小但方向相反的磁场。

3. 液体运动：转换装置上的磁场会吸引隔离壳中的永磁体，使其移动。

随着永磁体的移动，液体也会被带动而流动。

液体从进口处进入磁力泵，经过转换装置的作用，最后从出口处排出。

总结起来，磁力泵的工作原理是通过外部电源产生的磁场，利用磁力耦合和磁场转换装置，将驱动磁铁的旋转转换成动力磁铁的吸引力，从而带动液体流动。

与传统泵相比，磁力泵没有机械密封和密封环，并且液体与传动部分完全隔离，避免了泄漏问题，因此具有较高的密封性能和安全性。

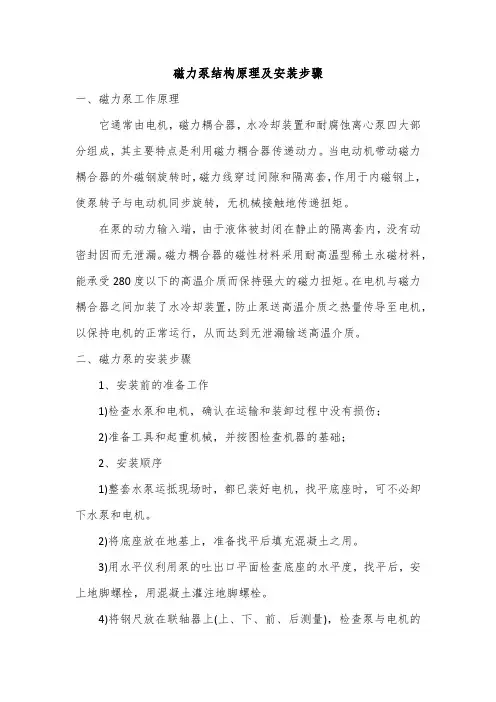

磁力泵结构原理及安装步骤

磁力泵结构原理及安装步骤
一、磁力泵工作原理
它通常由电机，磁力耦合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力耦合器传递动力。

当电动机带动磁力耦合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力耦合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力耦合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。

二、磁力泵的安装步骤
1、安装前的准备工作
1)检查水泵和电机，确认在运输和装卸过程中没有损伤；
2)准备工具和起重机械，并按图检查机器的基础；
2、安装顺序
1)整套水泵运抵现场时，都已装好电机，找平底座时，可不必卸下水泵和电机。

2)将底座放在地基上，准备找平后填充混凝土之用。

3)用水平仪利用泵的吐出口平面检查底座的水平度，找平后，安上地脚螺栓，用混凝土灌注地脚螺栓。

4)将钢尺放在联轴器上(上、下、前、后测量)，检查泵与电机的
轴心线是否重合。

5)待固定地脚螺栓的混凝土完全干固后，拧紧地脚螺栓的螺母，再检查一下整台机组的水平度，稍有不平时，可用楔铁找平。

6)安装吸水和出口管路，当管路与泵结合时，应注意勿使管路的重量和压力增加到泵上，以免泵出现变形。

7)清理环境，保持卫生。

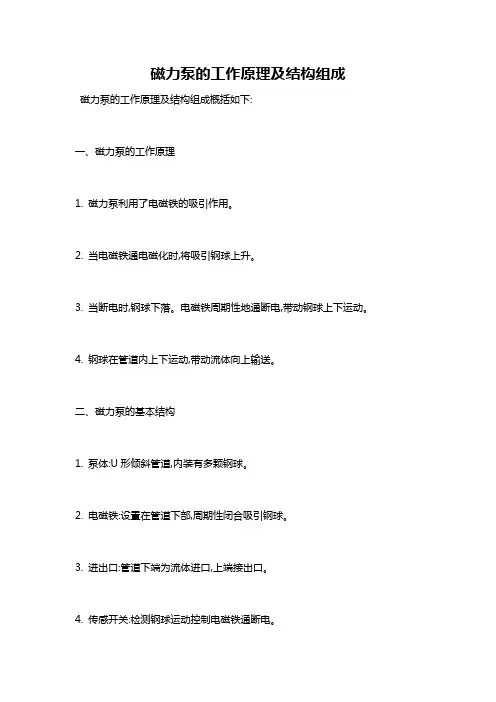

磁力泵的工作原理及结构组成

磁力泵的工作原理及结构组成
磁力泵的工作原理及结构组成概括如下:
一、磁力泵的工作原理
1. 磁力泵利用了电磁铁的吸引作用。

2. 当电磁铁通电磁化时,将吸引钢球上升。

3. 当断电时,钢球下落。

电磁铁周期性地通断电,带动钢球上下运动。

4. 钢球在管道内上下运动,带动流体向上输送。

二、磁力泵的基本结构
1. 泵体:U形倾斜管道,内装有多颗钢球。

2. 电磁铁:设置在管道下部,周期性闭合吸引钢球。

3. 进出口:管道下端为流体进口,上端接出口。

4. 传感开关:检测钢球运动控制电磁铁通断电。

5. 电源系统:为电磁铁提供工作电流。

三、磁力泵的工作原理特点
1. 简单可靠,无滑动密封件,维护方便。

2. 流量及扬程可调节,使用灵活。

3. 可输送高温、易结垢等不同介质。

4. 流体无污染,适合食品、医药等行业。

5. 体积小,不占空间。

四、磁力泵的设计注意事项
1. 电磁铁通断电参数的控制。

2. 钢球数目及材质的选择。

3. 泵体倾角度的确定。

4. 传感开关的控制精度。

5. preventing干燥烧损。

磁力泵由简单零部件构成,利用电磁原理实现流体输送,具有结构简单、无污染等优点,应用范围广泛。

磁力泵的工作原理

磁力泵的工作原理磁力泵是一种应用磁力耦合原理的无泄漏和密封的离心泵。

由于其优异的性能，广泛应用于冶金、化工、医药、制药、食品、电力、环保和轻工等领域。

本文将介绍磁力泵的工作原理及其特点。

一、磁力泵的结构及组成部分：磁力泵由泵体、转子、静子、磁钢、永磁体和电机等组成。

它的结构简单，由于采用磁力耦合原理，不需要任何机械密封，泵内部与泵外部完全隔离，实现了真正的无泄漏和密封。

磁力泵的转子和静子是泵的主要部分，其余部分主要用于转动转子。

二、磁力泵的工作原理：磁力泵的工作原理是利用磁力耦合原理，将驱动电机的转动传递给转子，从而使转子旋转，使介质产生流动。

当电机旋转时，永磁体和电机旋转并产生磁力，在磁场作用下，使磁铁产生自旋转运动，从而转动转子。

转子内部另外装有磁钢，它们产生的磁场与磁铁产生的磁场相互作用，使转子和磁铁的运动速度相同，实现了无接触的传动。

而静子则起到导向流体的作用。

三、磁力泵的特点：1.无泄漏和密封，减少环境污染，提高洁净程度；磁力泵利用磁力耦合原理，无需机械密封，避免了泄漏和污染，使液体不会混入空气中，从而提高了生产环境的洁净程度。

2.运行可靠、使用寿命长；由于磁力泵不需要机械密封，它能提供更加可靠的操作保障。

同时，由于与其他部分的接触更少，磁力泵的使用寿命也更长。

3.使用安全，防止泵内毒性物质外漏；由于泵内与泵外密封，使得磁力泵无法泄漏危险物质，保障了工作安全。

4.结构简单，轻便、无需维修；磁力泵的结构相对简单，不需要润滑油，不易引起故障，减少了对设备维护的频繁性和费用。

5.限制流量小，不能干运转。

磁力泵的流量较小，在一些生产工作环境下需要多个泵协同工作。

另外，如果泵内无介质，转子磨损等现象会导致操作故障。

总之，磁力泵是一种实用高效的离心泵，由于其工作原理能够实现真正的无泄漏、密封性好，适用于流量较小、需高度洁净工艺、易燃易爆或有毒有害的腐蚀介质等工业领域。

磁力泵工作原理、结构特点、注意事项与常见故障原因与排除处理方法

磁力泵工作原理、结构特点、注意事项与常见故障原因与排除处理方法一、磁力泵工作原理与结构特点及注意事项：（一）、磁力泵工作原理：1、将n对磁体（n为偶数）按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。

2、当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低。

3、当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。

4、去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。

5、于是磁体产生运动，带动磁转子旋转。

（二）、结构特点：1、永磁体泵阀：由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。

2、隔离套泵阀：⑴、在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。

⑵、当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。

⑶、选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。

3、冷却润滑液流量的控制：⑴、泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。

⑵、冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。

⑶、当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。

⑷、当介质为水或水基液时，可使环隙区域的温升维持在3-5℃。

⑸、当介质为烃或油时，可使环隙区域的温升维持在5-8℃。

4、滑动轴承：⑴、磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。

⑵、由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。

⑶、由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。

磁力泵工作原理

磁力泵工作原理磁力泵是一种利用磁力传递动力的无泄漏、无泵轴密封的离心泵。

它通过磁力耦合器将机电的旋转动力传递给泵体，实现泵的工作。

磁力泵主要由机电、磁力传递装置和泵体三部份组成。

1. 机电部份：磁力泵的机电通常采用永磁同步机电或者感应机电。

机电通过电源供电，产生旋转磁场，驱动磁力传递装置的转子旋转。

2. 磁力传递装置部份：磁力传递装置包括外转子和内转子。

外转子固定在机电轴上，与机电同步旋转。

内转子则与泵体连接，通过磁力耦合器与外转子相互作用。

当机电转子旋转时，外转子的磁力会通过磁力耦合器传递给内转子，从而使泵体内的叶轮旋转。

3. 泵体部份：泵体通常由进口、出口和泵腔组成。

进口和出口通过管路与外部系统相连。

泵腔内部包含一个叶轮，当磁力传递装置传递动力给叶轮时，叶轮开始旋转，从而将液体从进口吸入泵腔，然后通过叶轮的离心力推送到出口。

磁力泵的工作原理可以总结如下：1. 机电产生旋转磁场；2. 磁力传递装置将机电的旋转动力传递给泵体；3. 泵体内的叶轮受到动力驱动开始旋转；4. 叶轮的旋转产生离心力，将液体从进口吸入泵腔，然后推送到出口；5. 整个过程中，磁力泵无需使用机械密封，避免了泄漏的问题。

磁力泵具有以下优点：1. 无泄漏：由于没有泵轴，磁力泵能够实现彻底无泄漏的工作，避免了对环境的污染和对操作人员的伤害。

2. 耐腐蚀：磁力泵内部无泵轴密封，因此适合于输送腐蚀性介质，如酸、碱等。

3. 高效节能：磁力泵采用无接触传动，无磨擦损耗，能够提高泵的效率，降低能耗。

4. 维护方便：磁力泵结构简单，无泵轴密封，无需润滑剂，维护方便，使用寿命较长。

然而，磁力泵也存在一些限制：1. 价格较高：相比传统的机械密封泵，磁力泵的创造成本较高，价格也相对较高。

2. 受限于工作条件：磁力泵对工作环境的温度、压力和介质性质有一定的限制，需要根据具体工况选择合适的型号。

总结：磁力泵是一种利用磁力传递动力的无泄漏、无泵轴密封的离心泵。

磁力泵的工作原理、结构原理(通用版)

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改磁力泵的工作原理、结构原理(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes磁力泵的工作原理、结构原理(通用版)磁力泵由泵、磁力传动器、电动机三部分组成。

关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

一、磁力泵工作原理将n对磁体（n为偶数）按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。

当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。

去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。

于是磁体产生运动，带动磁转子旋转。

二、结构特点1．永磁体由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。

2.隔离套在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。

涡流的表达式为：。

《磁力泵原理及应用》PPT课件

阀调节。
精选课件ppt
9
5.磁力泵的应用
5.4磁力泵泵正常运转时检查要点
➢ 检查泵出口压力、出口流量是否满足工艺要求。 ➢ 轴承箱温度是否过高,轴承箱温度不能高于70℃
或环境温度+40℃。 ➢ 确认泵体振动是否正常。 ➢ 确认油杯油位是否有油、有无变质和漏油现象，
当油位下降到预定油位以下时，立即补充。
精选课件ppt
8
5.磁力泵的应用
5.3磁力泵的操作事项
➢ 磁力泵禁忌空转,以避免滑动轴承和隔离套烧坏. 磁力泵输送的介质不允许含有铁磁杂质.磁力泵不允许在小于30%额定流量下工作
➢ 不允许在入口阀不开的情况下启动泵，做断流运转。
➢ 不允许停泵后，不关闭出口阀门。 ➢ 只允许用出口阀调节流量、压力，不可用入口
缺点：
➢效率低 3%--10%（金属隔离套） ➢价格偏高。
精选课件ppt
6
5.磁力泵的应用
5.1启动前的准备工作
➢检查泵的有关配管（包括进、出口管线，冷却、等管线）联接就绪，泵体附件完好，电气仪表符合要求。 ➢检查泵油箱装填符合标准的润滑油，润滑油无变质，并到指定油位（油杯中有足够的油，并且油箱和油杯的连通真正通畅）。 ➢手动盘车、检查各转动部分是否灵活，有无不正常的卡死，杂音情况，无阻力感和磨擦感。 ➢打开泵入口阀及泵出口线上排气阀，进行排气，使泵内充满液体，然后关闭排气阀。
精选课件ppt
10
5.磁力泵的应用
5.5磁力泵常见故障处理
流量压力不足
泵体内的气体未彻底排净
出口管线堵
打开出口排气阀,排净气体。
清洗出口管线,并检查管线截止阀是否损坏
精选课件ppt
11

干货丨磁力离心泵的工作原理及结构

干货丨磁力离心泵的工作原理及结构永球YQMPS磁力泵磁力泵离心泵也称为磁力驱动离心泵。

磁力离心泵的工作原理：当电动机带动外磁转子旋转时，磁场穿透隔离套，带动隔离叶轮带动与叶轮相连的内磁转子同步旋转，实现轴功率的非接触，同步传递。

易于泄漏的动态密封结构转变为零泄漏的静态密封结构。

磁力泵工作原理磁传动可分为同步或异步设计。

大多数磁力泵使用同步设计。

电动机通过外部联轴器与外部电磁钢连接，叶轮与内部电磁钢连接。

外磁钢和内磁钢之间设有完全密封的隔离套，以将内磁钢和外磁钢完全分开，从而使内磁钢处于介质中，电动机的旋转轴直接驱动叶轮驱动通过磁极之间的磁极吸力使磁钢圈同步。

异步设计磁力驱动器，也称为扭矩环磁力驱动器。

内磁铁钢由鼠笼式扭矩环代替。

在外磁铁的吸引力下，扭矩环以稍低的速度旋转。

因为没有内部电磁钢，所以其使用温度高于同步驱动磁传动。

磁力离心泵主要是由以下部分组成。

磁体（钕铁硼永磁体）：由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。

轴：由于无刷直流磁力隔离泵是通过通电线圈带动转子旋转来工作的，旋转为了保持转子转动的平稳及噪音，采用高性能陶瓷轴与轴套配合，可以达到很高的精度，有效的减少了旋转阻力及噪音。

叶轮：它是输送液体的主要成分。

磁力泵的叶轮分为两种形式。

一种是，连接体是叶轮，并且叶轮和内部磁转子一体形成。

另一个是单个叶轮，它通过螺母固定在泵轴上。

当电动机驱动外磁缸旋转时，磁场穿透隔离套筒并驱动与叶轮相连的内磁转子同步旋转以完成运输。

叶轮上的叶片起主要作用，叶轮在组装前必须通过静平衡试验。

叶轮的内表面和外表面要求光滑，以减少水流的摩擦损失。

泵壳：是水泵的主体，是完成输送的储液的重要组成部分，起到固和定支撑的作用。

隔离套：隔离套筒是磁力泵无泄漏的重要因素。

隔离套筒处于正弦交变磁场中，该磁场在垂直于磁力线方向的截面中感应出涡流并将其转化为热量。

立式磁力泵结构和工作原理

立式磁力泵结构和工作原理立式磁力泵是一种无泄漏、无污染的新型泵类产品，广泛应用于化工、医药、食品等行业。

其结构和工作原理是其性能和应用的关键部分。

本文将深入探讨立式磁力泵的结构和工作原理。

一、立式磁力泵的结构1. 泵体：立式磁力泵的泵体通常由进口、出口和泵体壳体构成。

泵体壳体内部设有磁环装置，用于传递驱动力和泵效。

2. 磁耦合装置：磁力泵的关键部分之一，由外部驱动电机辅助配合内部转子和外部转子相连接，并通过磁力传递转动动力。

3. 电机：用于传递到磁力传动槽中的转动力，从而实现泵的正常工作。

4. 外部转子：在泵体内与内部转子相连接，负责转动并产生相应的磁场，从而推动内部转子产生运动。

5. 内部转子：位于泵体内部，由外部转子的磁力作用实现与外部转子的同步旋转，从而实现泵体内介质的输送功用。

6. 密封装置：泵体的关键部件之一，用于保证泵体内介质不泄漏，并保证泵体外部与介质几乎无接触。

7. 轴承：支撑内部转子与外部转子的转动部件。

不同的立式磁力泵通过特殊设计的轴承结构和材料选择，增强泵的稳定性和可靠性。

8. 冷却装置：用于泵体的冷却和保护，保障泵的长期稳定运行。

以上是立式磁力泵的基本结构组成部分，不同品牌和型号的立式磁力泵可能会有所差异。

下面将介绍立式磁力泵的工作原理。

二、立式磁力泵的工作原理立式磁力泵是利用磁力传动原理，无须机械密封和填料密封，通过外部磁体和内部磁体的相互作用实现输送介质的泵类产品。

其工作原理具体如下：1. 电机传动电机通过轴向传动或联轴传动带动外部转子转动，外部转子的旋转将产生一个磁场。

2. 磁力传递外部转子的磁场将穿透泵体的隔离屏幕，影响内部转子上的磁铁，使内部转子受到同向磁力作用并产生旋转。

3. 介质输送内部转子与外部转子同步转动，内部转子的旋转将产生离心力，将介质由进口吸入并通过泵体排出，完成介质的输送过程。

4. 密封保护由于立式磁力泵无需机械密封，介质输送过程中不会发生泄漏，保证了系统的安全和环境的清洁。

磁力泵工作原理

磁力泵工作原理磁力泵是一种无泄漏、无密封的离心泵，其工作原理是利用磁力耦合实现传动，将电动机的动力通过磁力耦合器传递给叶轮，从而实现泵的工作。

一、磁力耦合器磁力耦合器是磁力泵的核心部件，由外磁铁、内磁铁和隔离套组成。

外磁铁连接到电动机的转子上，内磁铁连接到泵的叶轮上，两者之间通过隔离套隔开。

当电动机运行时，外磁铁产生磁场，磁场穿透隔离套作用于内磁铁，从而实现磁力的传递。

二、泵的工作原理1. 吸入阶段：当电动机启动时，外磁铁产生磁场，磁力耦合器将磁力传递给内磁铁，使叶轮开始旋转。

在叶轮旋转的过程中，泵的进口处产生负压，吸入液体进入泵的内部。

2. 推出阶段：随着叶轮的旋转，液体被离心力推向泵的出口。

由于磁力耦合器的存在，泵的进口和出口之间没有物理连接，因此不会发生泄漏。

3. 冷却阶段：在磁力泵的运行过程中，电动机会产生热量。

为了保持泵的正常运行，通常会在泵的外壳上设置冷却器或者冷却液循环系统，将热量散发出去。

三、磁力泵的特点1. 无泄漏：由于磁力泵采用磁力耦合传动，泵的进口和出口之间没有物理连接，避免了传统泵的泄漏问题，提高了工作环境的安全性。

2. 无密封：磁力泵没有机械密封件，泵的运行不会受到密封件的磨损和泄漏的影响，减少了维护和更换密封件的成本。

3. 耐腐蚀：磁力泵的流体接触部份通常采用耐腐蚀材料创造，能够适应各种腐蚀性介质的输送。

4. 高效节能：磁力泵采用无接触传动，减少了能量损耗，提高了泵的效率，节约了能源消耗。

5. 可调节性：磁力泵的流量和扬程可以通过调节电动机的转速来实现，提供了更大的灵便性和可调节性。

四、应用领域磁力泵广泛应用于化工、制药、冶金、电力、环保等行业。

由于其无泄漏、无密封的特点，适合于输送易燃、易爆、有毒、腐蚀性介质的场合。

常见的应用包括酸碱液体的输送、高温介质的循环、腐蚀性溶液的处理等。

总结：磁力泵通过磁力耦合实现传动，无泄漏、无密封的特点使其在各个领域得到广泛应用。

其工作原理简单明了，通过电动机产生的磁场传递给叶轮，实现液体的吸入和推出。

磁力泵常见故障与解决办法

磁力泵常见故障与解决办法摘要：从磁力泵结构特点、工作原理和输送介质三方面，介绍磁力泵运行中常见故障分析及解决办法。

关键词：磁力泵结构特点工作原理故障解决办法一、磁力泵工作原理CM系列磁力驱动泵（磁力泵），通常由电动机、强力磁耦合器和离心泵组成，其主要特点是利用磁力耦合器传递动力，当电动机带动磁力耦合器外磁转子旋转时，磁力线穿过间隙和隔离套，作用于内磁转子上，使泵转子与电动机同步旋转，无机械接触地传递扭矩，在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而完全无泄漏，被广泛运用在各类石化行业中。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

二、磁力泵基本结构1.壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力。

2.转子部分：分为泵轴上安装的转动零件和驱动轴上安装的转动零件。

泵轴上安装的转动零件由叶轮、轴套、止推盘、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。

驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

3.连接部分：由连接架、轴承箱等部分组成起联接支撑作用的静止连接件。

4.传动部分：泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器膜片卸下，即可进行泵的检修。

三、磁力泵的优点同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下优点。

1.以静密封代替动密封，从而解决和避免了介质泄漏问题。

在磁力泵的结构中，用隔离套将泵的工作介质与外界完全隔离开，把液体完全封闭在隔离套内，没有动密封，因而完全无泄漏。

2.磁力泵的工作介质主要为强酸、强碱等强腐蚀的液体，因此泵体内所有零件都采用抗腐蚀的特殊材料。

3.无需独立润滑和冷却水，降低了能耗。

4.由联轴器传动变成同步拖动，不存在接触和摩擦。

磁力泵的传动原理及特点与工作条件是什么

磁力泵的传动原理及特点与工作条件是什么磁力泵是一种无泄漏、无密封、无泵轴、无泵碳环的新型泵。

其传动原理是利用磁场的力线作用，将电机的旋转运动转化为磁力线的运动，从而实现泵的工作。

磁力泵的传动装置包括外转子和内转子两部分。

外转子是由永磁体和叠装上的磁材料组成的，其外形与转子的外轮廓相同。

内转子由一组叠装的杂质吸附板和密封板组成，其外形与电机转轴相同。

当外转子和内转子分别与电机转轴叠装时，它们之间的磁力作用使内转子伴随外转子一起进行旋转，从而实现泵的工作。

磁力泵的特点主要体现在以下几个方面：1.无泄漏：由于磁力泵无泵轴和密封，在工作过程中完全消除了泵体和电机之间的泄漏问题，保证了介质的不外漏，从而提高了系统的安全性。

2.无泵碳环：磁力泵无泵碳环，避免了由于密封件老化、磨损和破损等原因引起的泄漏问题，减少了泵的维护和维修成本。

3.耐腐蚀性强：磁力泵的主要零部件一般都采用耐腐蚀材料制成，能够适应各种腐蚀介质的输送。

4.运行平稳可靠：磁力泵采用磁力传动，无接触，无摩擦，因此减少了传动件的磨损和故障的发生，使泵的运行更加平稳可靠。

5.可调节性强：磁力泵的排量可以通过调节电机的转速来实现，从而实现流量的可调节性。

磁力泵的工作条件主要包括以下几个方面：1.环境温度：磁力泵一般要求环境温度在0-40℃范围内，如果超过这个范围，会导致电机过热，影响泵的正常工作。

2.介质温度：磁力泵的介质温度一般要求在-20℃至+100℃范围内，如果介质过热或者过冷，可能会导致泵的密封材料老化或者冻裂。

3.介质性质：磁力泵适用于输送无固体颗粒的清洁或微量含有微小颗粒的化学介质，对于有腐蚀性介质，要选择耐腐蚀材料制成的泵。

4.供电电源：磁力泵需要可靠的供电电源，电源电压稳定，电流正常。

5.安装条件：磁力泵要求安装在通风、无腐蚀性气体或干燥的环境中，泵底要与地基垫平，以保证其稳定运行。

总之，磁力泵以其无泄漏、无泵碳环、耐腐蚀性强、运行平稳可靠和可调节性强等特点，逐渐替代了传统的密封泵，广泛应用于化工、医药、环保、电力等行业。

磁力泵的结构组成及使用与维修

磁力泵的结构组成及使用与维修磁力泵的结构组成(本文源自阳光泵业磁力泵由泵、磁力联轴器和驱动电机三部分组成。

泵轴的左端装有叶轮，右端装有内磁转子，泵轴由滑动轴承支承。

托架联接泵和电机并保证内外磁转子的位置精度。

当电机驱动外磁转子旋转时，磁场通过空气气隙和隔(离)套，带动内磁转子同步旋转，从而带动叶轮旋转。

、泵泵一般选用耐腐蚀、高强度的工程塑料、刚玉陶瓷、不锈钢等作为制作材料，具有良好的耐腐蚀性能，并可以使被输送的介质免受污染。

如CQB系列磁力泵的接触被输送液体部分是由抗化学品的氟塑料合金制造。

氟塑料合金由可热塑加工的超高分子量聚全氟乙丙烯和一种以上其他塑料共混组成，可加人填料。

如由超高分子量聚全氟乙丙烯和聚四氟乙烯组成的塑料合金，前者占重量比为%一%，后者占重量比为%一%，采用干粉共磨或干粉湿法共磨的共混方法制造。

用热压或冷压烧结等方法加工成各种制品，克服了聚四氟乙烯冷流和易变形缺点，可延长使用寿命。

磁力泵的轴承是浸没在输送介质中，并用输送介质润滑和冷却。

国内较为常用的轴承多为石墨和增强塑料。

石墨特别是浸渍石墨具有良好的自润滑性、耐热腐蚀、摩擦系数低、应用范围很广，但石墨较脆，强度也较低，对轴的弯曲和局部过载很敏感，应特别注意。

以钢为基体、多孔性青铜为中间层、塑料为表面层的三层复合轴承抗压强度高、摩擦系数小、尺寸稳定，消音减震，近年来得到应用。

、磁力联轴器磁力联轴器是实现无接触力矩传递从而达到完全无泄漏的关键部件。

一般有圆盘形和圆筒形两种形式。

由于圆盘形联轴器由两个面对面的环形磁体及其中的隔套组成，两个环形磁体之间存在轴向力，尤其在功率较大时，轴向力很大，克服它很棘手，一般较少采用。

圆筒形联轴器包括外磁转子、内磁转子和隔(离)套3个部件，外磁转子与电机相联，并处于大气中，内磁转子与泵轴联成一体，整个转子被包容在泵壳和隔套内并浸没在输送介质中，隔套处在内外转子之间并固定在泵壳体上，使磁力泵壳和隔离套内部形成连通的、完全密封的腔室。

磁力泵工作原理、结构和检修

4、磁力泵注意事项
培训地点
培训时间
培训人员
负责人
授课人
备注
员工培训内容
培训题目
磁力泵工作原理、结构和检修
1、磁力泵的工作原理
磁力泵电机带动ቤተ መጻሕፍቲ ባይዱ轴器，联轴器带动轴，轴的另一端连接外磁环，外磁环旋转带动内磁环（磁场作用），带动叶轮旋转。
2、磁力泵的结构
叶轮、轴、两个轴承、两个轴套、定位轴套、内磁环、外磁环、联轴器、隔离套、轴承座、联轴器箱、防撞环、止推垫圈、支承垫
3、磁力泵的检修：
外磁环与隔离套径向间隙1.43～2.11mm
内磁环与隔离套径向间隙1.03～1.89mm
轴套与轴承套径向间隙0.13～0.17mm磨损极限0.20mm
前口环径向间隙0.50～0.70mm磨损极限1.16mm
背口环径向间隙0.60～0.70mm磨损极限1.16mm
防撞环与外磁环径向间隙0.69～0.94mm磨损极限1.16mm

磁力泵的工作原理剖析

磁力泵的工作原理剖析
磁力泵是磁力驱动泵的简称，简单来说，磁力泵工作原理是利用永磁联轴的工作原理。

磁力泵主要应用于电脑过冷系统、饮水机、热水器加压、汽车冷却循环系统、加湿器、等各种卫浴产品中。

了解磁力泵工作原理前，先来看下磁力泵的组成吧。

磁力泵由泵、磁力传动器、电动机三部分组成。

关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。

当内、外两磁极处于异极相对，即两个磁极间的位移角Φ=0，此时磁系统的磁能最低;当磁极转动到同极相对，即两个磁极间的位移角Φ=2π/n，此时磁系统的磁能最大。

去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。

于是磁体产生运动，带动磁转子旋转。

以上我们了解了磁力泵工作原理。

磁力泵的种类有很多种，因此我们在选购的时候要注意是否符合装置流量、扬程、压力、温度等参数的要求。

磁力泵在使用过程中要注意定期的进行保养维护，保持清洁。

磁力驱动泵运转工作原理及构造特征是什么？

磁力驱动泵运转工作原理及构造特征是什么？磁力驱动泵运转工作原理将n对磁体(n为偶数)按规律排列组装在磁力驱动驱动器的内、外磁转子上，使磁体部分相互构成完整藕合的磁力驱动系统。

当内、外两磁极处于异极相对，即两个磁极间的位移角=0，此时磁系统的磁能最低;当磁极运转到同极相对，即两个磁极间的位移角=2/n，此时磁系统的磁能极限。

去掉外力后，由于磁系统的磁极相互排斥，磁力驱动将使磁体恢复到磁能最低的状态。

于是磁体发生运动，驱动磁转子转动。

磁力驱动泵构造特征一、永磁体泵阀由稀土永磁材质制造的永磁体运转温度范畴广(-45-400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会产生退磁状况，是一种很好的磁场源。

二、隔离套泵阀在使用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力驱动线方向的截面上感应出涡电流并转化成热量。

涡流的表达式为：。

其中Pe-涡流;K常数;n泵的规定转速;T-磁驱动力矩;F-隔套内的压头;D-隔套内径;一材质的电阻率;材质的抗拉强度。

当泵设计好后，n、T是工况给定的，要减低涡流只能从F、D、、等层面参考。

使用高电阻率、高强度的非金属材质制造隔离套，在减低涡流层面效果十分明显。

三、冷却润滑液泵流量的调整泵运作时，务必用少量的介质对内磁转子与隔离套之间的环隙区域与滑动轴承的磨擦副进行冲洗冷却。

冷却液的泵流量通常为泵设计泵流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而发生高热量。

当冷却润滑液不够或冲洗孔不畅、堵塞时，将致使液体温度高于永磁体的运转温度，使内磁转子逐步失去磁性，使磁力驱动驱动器失效。

当液体为水或水基液时，可使环隙区域的温升维持在3-5℃;当液体为烃或油时，可使环隙区域的温升维持在5-8℃。

四、滑动轴承磁力驱动泵滑动轴承的材质有浸渍石墨、填充聚氟合金乙烯、工程陶瓷等。

由于工程陶瓷具有很好的耐热、防腐蚀、耐磨擦性能，所以磁力驱动泵的滑动轴承多使用工程陶瓷制造。
