2015高中物理磁场经典计算题一含详解
高中物理磁场试题及解析
高中物理磁场试题及解析试题问题1：一只带电粒子在磁场中受到一个力F，如果该粒子的电荷量加倍，速度减半，则在同一大小的磁场中它所受到的力为原来的几倍？问题2：一只带电荷量为1.6×10^-19 C，速度为250 m/s的质子，垂直进入一个磁场B强度为0.5 T，质子所受到的力为多大？问题3：一条直导线 AB 的长度为 20 cm，电阻为3 Ω。
其在水平磁场中受力使 AB 边垂直于磁场，磁感应强度为 0.1 T，导线通过的电流强度为 2 A，则该导线所受到的力大小为多少？方向如何？问题4：一个直导线与静止的电荷构成平面中的x轴和y轴，导线中通过的电流强度为2 A，单位长度电阻为1 Ω/m。
同时，电荷在x轴正半轴上，其坐标为x=10 cm，电荷量为10^(-9) C。
试求该电荷所受到的磁场力。
问题5：某电动力学实验室的磁感应强度表的校正是利用通过螺线管电流为20 mA时，感应出的磁感应强度为0.01 T的方法来完成的。
正常时该仪器的指示信号为0.02 T，试分别计算误差的百分数和相对误差。
解析回答问题1由洛伦兹力公式可知，F=qvBsinθ，其中q为电荷量，v为速度，B为磁感应强度，θ为磁场和速度的夹角。
当电荷量加倍，速度减半，则F’=(2q)(0.5v)Bsinθ=2F。
因此，在同一大小的磁场中，该粒子所受到的力为原来的2倍。
回答问题2根据洛伦兹力公式F=qvBsinθ，其中q为质子电荷量，v为质子速度，B为磁场强度，θ为磁场和速度的夹角。
由于质子的电荷量和速度已知，因此可用洛伦兹力公式直接求出所受力：F=1.6×10^-19 C × 250 m/s × 0.5 T = 2×10^-14 N因此，质子所受到的力为2×10^-14 N。
回答问题3根据洛伦兹力公式F=BILsinθ，其中B为磁感应强度，I为电流强度，L为导线长度，θ为磁场和导线方向的夹角。

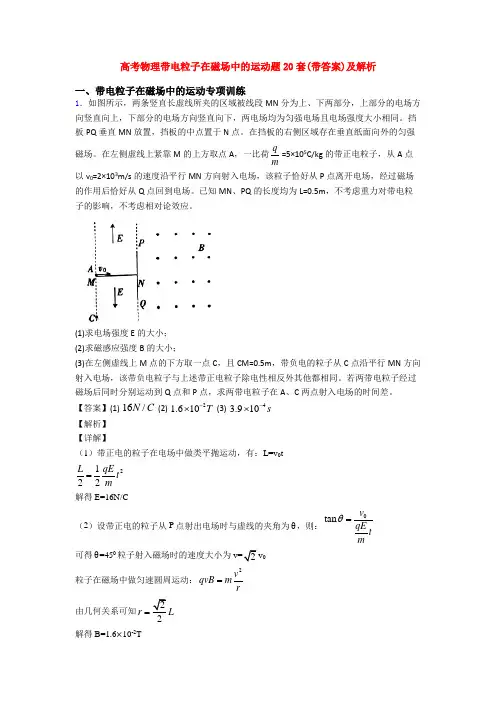

高考物理带电粒子在磁场中的运动题20套(带答案)及解析
高考物理带电粒子在磁场中的运动题20套(带答案)及解析一、带电粒子在磁场中的运动专项训练1．如图所示，两条竖直长虚线所夹的区域被线段MN 分为上、下两部分，上部分的电场方向竖直向上，下部分的电场方向竖直向下，两电场均为匀强电场且电场强度大小相同。
挡板PQ 垂直MN 放置，挡板的中点置于N 点。
在挡板的右侧区域存在垂直纸面向外的匀强磁场。
在左侧虚线上紧靠M 的上方取点A，一比荷qm=5×105C/kg 的带正电粒子，从A 点以v 0=2×103m/s 的速度沿平行MN 方向射入电场，该粒子恰好从P 点离开电场，经过磁场的作用后恰好从Q 点回到电场。
已知MN 、PQ 的长度均为L=0.5m ，不考虑重力对带电粒子的影响，不考虑相对论效应。
(1)求电场强度E 的大小； (2)求磁感应强度B 的大小；(3)在左侧虚线上M 点的下方取一点C ，且CM=0.5m ，带负电的粒子从C 点沿平行MN 方向射入电场，该带负电粒子与上述带正电粒子除电性相反外其他都相同。
若两带电粒子经过磁场后同时分别运动到Q 点和P 点，求两带电粒子在A 、C 两点射入电场的时间差。
【答案】(1) 16/N C (2) 21.610T -⨯ (3) 43.910s -⨯ 【解析】 【详解】（1）带正电的粒子在电场中做类平抛运动，有：L=v 0t2122L qE t m = 解得E=16N/C（2）设带正电的粒子从P 点射出电场时与虚线的夹角为θ，则：0tan v qE t mθ=可得θ=450粒子射入磁场时的速度大小为2v 0粒子在磁场中做匀速圆周运动：2v qvB m r=由几何关系可知2r L = 解得B=1.6×10-2T（3）两带电粒子在电场中都做类平抛运动，运动时间相同；两带电粒子在磁场中都做匀速圆周运动，带正电的粒子转过的圆心角为32π，带负电的粒子转过的圆心角为2π；两带电粒子在AC 两点进入电场的时间差就是两粒子在磁场中的时间差； 若带电粒子能在匀强磁场中做完整的圆周运动，则其运动一周的时间22r mT v qBππ==； 带正电的粒子在磁场中运动的时间为：4135.910s 4t T -==⨯； 带负电的粒子在磁场中运动的时间为：4212.010s 4t T -==⨯ 带电粒子在AC 两点射入电场的时间差为412 3.910t t t s -∆=-=⨯2．如图，光滑水平桌面上有一个矩形区域abcd ，bc 长度为2L ，cd 长度为1.5L ，e 、f 分别为ad 、bc 的中点．efcd 区域存在竖直向下的匀强磁场，磁感应强度为B ；质量为m 、电荷量为+q 的绝缘小球A 静止在磁场中f 点．abfe 区域存在沿bf 方向的匀强电场，电场强度为26qB Lm；质量为km 的不带电绝缘小球P ，以大小为qBL m 的初速度沿bf 方向运动．P 与A发生弹性正碰，A 的电量保持不变，P 、A 均可视为质点．（1）求碰撞后A 球的速度大小；（2）若A 从ed 边离开磁场，求k 的最大值；（3）若A 从ed 边中点离开磁场，求k 的可能值和A 在磁场中运动的最长时间．【答案】（1）A 21k qBL v k m =⋅+（2）1（3）57k =或13k =；32m t qB π=【解析】【分析】 【详解】（1）设P 、A 碰后的速度分别为v P 和v A ，P 碰前的速度为qBLv m= 由动量守恒定律：P A kmv kmv mv =+ 由机械能守恒定律：222P A 111222kmv kmv mv =+ 解得：A 21k qBL v k m=⋅+（2）设A 在磁场中运动轨迹半径为R ， 由牛顿第二定律得： 2A A mv qvB R= 解得：21kR L k =+ 由公式可得R 越大，k 值越大如图1，当A 的轨迹与cd 相切时，R 为最大值，R L = 求得k 的最大值为1k =（3）令z 点为ed 边的中点，分类讨论如下：（I ）A 球在磁场中偏转一次从z 点就离开磁场，如图2有222()(1.5)2LR L R =+-解得：56L R = 由21k R L k =+可得：57k =（II ）由图可知A 球能从z 点离开磁场要满足2LR ≥，则A 球在磁场中还可能经历一次半圆运动后回到电场，再被电场加速后又进入磁场，最终从z 点离开．如图3和如图4，由几何关系有：2223()(3)22L R R L =+-解得：58L R =或2LR = 由21k R L k =+可得：511k =或13k = 球A 在电场中克服电场力做功的最大值为2226m q B L W m=当511k =时，A 58qBL v m =，由于2222222A 12521286qB L q B L mv m m ⋅=>当13k =时，A 2qBL v m =，由于2222222A 1286qB L q B L mv m m⋅=<综合（I ）、（II ）可得A 球能从z 点离开的k 的可能值为：57k =或13k = A 球在磁场中运动周期为2mT qBπ= 当13k =时，如图4，A 球在磁场中运动的最长时间34t T = 即32mt qBπ=3．科学家设想在宇宙中可能存在完全由反粒子构成的反物质.例如：正电子就是电子的反粒子，它跟电子相比较，质量相等、电量相等但电性相反.如图是反物质探测卫星的探测器截面示意图.MN 上方区域的平行长金属板AB 间电压大小可调，平行长金属板AB 间距为d ，匀强磁场的磁感应强度大小为B ，方向垂直纸面向里.MN 下方区域I 、II 为两相邻的方向相反的匀强磁场区，宽度均为3d ，磁感应强度均为B ，ef 是两磁场区的分界线，PQ 是粒子收集板，可以记录粒子打在收集板的位置.通过调节平行金属板AB 间电压，经过较长时间探测器能接收到沿平行金属板射入的各种带电粒子.已知电子、正电子的比荷是b ，不考虑相对论效应、粒子间的相互作用及电磁场的边缘效应.（1）要使速度为v 的正电子匀速通过平行长金属极板AB ，求此时金属板AB 间所加电压U ；（2）通过调节电压U 可以改变正电子通过匀强磁场区域I 和II 的运动时间，求沿平行长金属板方向进入MN 下方磁场区的正电子在匀强磁场区域I 和II 运动的最长时间t m ； （3）假如有一定速度范围的大量电子、正电子沿平行长金属板方向匀速进入MN 下方磁场区，它们既能被收集板接收又不重叠，求金属板AB 间所加电压U 的范围.【答案】（1）Bvd （2）Bb π（3）3B 2d 2b ＜U ＜221458B d b【解析】 【详解】（1）正电子匀速直线通过平行金属极板AB ，需满足 Bev=Ee因为正电子的比荷是b ，有 E=U d联立解得：u Bvd =（2）当正电子越过分界线ef 时恰好与分界线ef 相切，正电子在匀强磁场区域I 、II 运动的时间最长。
高中物理《磁场》典型题(经典推荐含答案)
高中物理《磁场》典型题(经典推荐含答案)高中物理《磁场》典型题(经典推荐)一、单项选择题1.下列说法中正确的是：A。
在静电场中电场强度为零的位置，电势也一定为零。
B。
放在静电场中某点的检验电荷所带的电荷量 q 发生变化时，该检验电荷所受电场力 F 与其电荷量 q 的比值保持不变。
C。
在空间某位置放入一小段检验电流元，若这一小段检验电流元不受磁场力作用，则该位置的磁感应强度大小一定为零。
D。
磁场中某点磁感应强度的方向，由放在该点的一小段检验电流元所受磁场力方向决定。
2.物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。
如关系式 U=IR，既反映了电压、电流和电阻之间的关系，也确定了 V（伏）与 A（安）和Ω（欧）的乘积等效。
现有物理量单位：m（米）、s（秒）、N（牛）、J （焦）、W（瓦）、C（库）、F（法）、A（安）、Ω（欧）和 T（特），由他们组合成的单位都与电压单位 V（伏）等效的是：A。
J/C 和 N/CB。
C/F 和 T·m2/sC。
W/A 和 C·T·m/sD。
W·Ω 和 T·A·m3.如图所示，重力均为 G 的两条形磁铁分别用细线 A 和B 悬挂在水平的天花板上，静止时，A 线的张力为 F1，B 线的张力为 F2，则：A。
F1=2G，F2=GB。
F1=2G，F2>GC。
F1GD。
F1>2G，F2>G4.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在 1s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在 1s时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为：A。
1/2B。
1C。
2D。
45.如图所示，矩形 MNPQ 区域内有方向垂直于纸面的匀强磁场，有 5 个带电粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示，由以上信息可知，从图中 a、b、c 处进入的粒子对应表中的编号分别为：A。
高中物理题型分类汇总含详细答案-磁场
高中物理题型分类汇总含详细答案考点必练-磁场共：15题时间：50分钟一、单选题1.关于磁场对通电导线的作用力，下列说法正确的是（）A.磁场对放置在其中的通电导线一定有力的作用B.放置在磁场中的导线越长，其所受的磁场力越大C.放置在磁场中的导线通过的电流越大，其所受的磁场力越大D.通电导线在磁场中所受的磁场力的方向一定与磁场方向垂直2.一段通电直导线，长度为l，电流为I，放在同一个匀强磁场中，导线和磁场的相对位置有如图所示的四种情况，通电导线所受到的安培力的大小情况将是()A.丙和丁的情况下，导线所受到的安培力都大于甲的情况B.乙的情况下，导线不受力C.乙、丙的情况下，导线都不受力D.甲、乙、丁的情况下，导线所受安培力大小都相等3.如图所示，在竖直绝缘的平台上，一个带正电的小球以水平速度v0抛出，落在地面上的A 点，若加一垂直纸面向里的匀强磁场，则小球的落点()A.仍在A点B.在A点左侧C.在A点右侧D.无法确定4.关于下列四幅图的说法正确的是（）A.图甲是用来加速带电粒子的回旋加速器的示意图，要想粒子获得的最大动能增大，可增加电压B.图乙是磁流体发电机的结构示意图，可以判断出B极板是发电机的正极，A极板是发电机的负极C.图丙是速度选择器的示意图，带电粒子（不计重力）能够沿直线匀速通过速度选择器的条件是，即D.图丁是质谱仪的结构示意图，粒子打在底片上的位置越靠近狭缝说明粒子的比荷越小5.如图甲所示，水平面上固定一个粗糙的“U”形金属框架，金属杆ab横跨其上并与之接触良好，整个装置处于竖直向上的磁场中，磁感应强度B随时间t的变化规律如图乙所示，在金属杆ab保持静止的时间段内（）A.金属杆ab中感应电流方向一定从b到aB.回路中产生的感应电动势一定增加C.金属杆ab所受摩擦力的方向一定水平向右D.金属杆ab所受安培力一定变大6.如图所示，三根通电长直导线P、Q、R均垂直纸面放置，ab为直导线P、Q连线的中垂线，P、Q中电流强度的大小相等、方向均垂直纸面向里，R中电流的方向垂直纸面向外，则R 受到的磁场力可能是（）A.F1B.F2C.F3D.F47.长为L的通电直导线放在倾角为θ的光滑斜面上，并处在磁感应强度为B的匀强磁场中，如图所示，当B方向竖直向上，电流为I1时导体处于平衡状态，若B方向改为垂直斜面向上，则电流为I2时导体处于平衡状态，电流比值应为（）A. B. C. D.8.如图所示，三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点，三条导线中通入的电流大小相等，方向垂直纸面向里；通过直导线产生磁场的磁感应强度B=kI / r,I为通电导线的电流大小，r为距通电导线的垂直距离，k为常量；则通电导线R受到的磁场力的方向是()A.垂直R，指向y轴正方向B.垂直R，指向y轴负方向C.垂直R，指向x轴正方向D.垂直R，指向x轴负方向二、多选题9.在磁场中的同一位置放置一条直导线，导线的方向与磁场方向垂直。
高考物理电磁学知识点之磁场基础测试题含解析(1)
高考物理电磁学知识点之磁场基础测试题含解析(1)一、选择题1．如图所示为质谱仪的原理图，一束粒子流由左端平行于P 1、P 2射入，粒子沿直线通过速度选择器，已知速度选择器的电场强度为E ，磁感应强度为B 1.粒子由狭缝S 0进入匀强磁场B 2后分为三束，它们的轨道半径关系为132r r r =<，不计重力及粒子间的相互作用力，则下列说法中正确的是（ ）A ．P 1极板带负电B ．能通过狭缝S 0的带电粒子的速率等于1B EC ．三束粒子在磁场B 2中运动的时间相等D ．粒子1的比荷11q m 大于粒子2的比荷22q m 2．为了降低潜艇噪音可用电磁推进器替代螺旋桨。
如图为直线通道推进器示意图。
推进器前后表面导电，上下表面绝缘，规格为：a ×b ×c =0.5m×0.4m×0.3m 。
空间内存在由超导励磁线圈产生的匀强磁场，其磁感应强度B =10.0T ，方向竖直向下，若在推进器前后方向通以电流I =1.0×103A ，方向如图。
则下列判断正确的是（ ）A ．推进器对潜艇提供向左的驱动力，大小为4.0×103NB ．推进器对潜艇提供向右的驱动力，大小为5.0×103NC ．超导励磁线圈中的电流方向为PQNMP 方向D ．通过改变流过超导励磁线圈或推进器的电流方向可以实现倒行功能3．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。
线圈中a 、b 两条导线长度均为l ，未通电流时，a 、b 处于图乙所示位置，两条导线所在处的磁感应强度大小均为B 。
通电后，a 导线中电流方向垂直纸面向外，大小为I ，则（ ）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l4．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A．其轨迹对应的圆心角越大B．其在磁场区域运动的路程越大C．其射出磁场区域时速度的偏向角越大D．其在磁场中的运动时间越长5．电磁血流量计是基于法拉第电磁感应定律，运用在心血管手术和有创外科手术的精密监控仪器。
高中物理磁场练习题(含解析)
D．库仑通过与万有引力类比，在实验的基础上验证得出库仑定律
4．电磁炮是利用电磁系统中电磁场产生的安培力来对金属炮弹进行加速，使其达到打击目标所需的巨大动能，如图甲所示。原理图可简化为如图乙所示，其中金属杆表示炮弹，磁场方向垂直轨道平面向上，则当弹体中通过如图乙所示的电流时，炮弹加速度的方向为（ ）
高中物理磁场练习题
学校:___________姓名：___________班级：___________
一、单选题
1．假设一个力单独作用的效果跟某几个力共同作用的效果相同，这个力就叫作那几个力的合力，以下概念的建立方法与合力相同的是（ ）
A．瞬时速度B．交流电的有效值
C．电场强度D．磁通量
2．如图所示，匀强磁场方向垂直纸面向里，匀强电场方向竖直向下，有一正离子恰能沿直线从左向右水平飞越此区域。不计重力，则（ ）
16．“用霍尔元件测量磁场”的实验中，把载流子为带负电的电子e的霍尔元件接入电路如图，电流为I，方向向左，长方体霍尔元件长宽高分别为 、 、 ，处于竖直向上的恒定匀强磁场中。
（1）前后极板M、N，电势较高的是___________。（选填“M板”或“N板”）
（2）某同学在实验时，改变电流的大小，记录了不同电流下对应的 值，如下表
14．如图所示，面积为10m2的正方形导线框处于磁感应强度为 的匀强磁场中。在线框平面以ad边为轴转过180°的过程中，线圈中________感应电流产生（选填“有”或“无”），整个过程中，磁通量变化量为________Wb。
四、实验题
15．奥斯特研究电和磁的关系的实验中，通电导线附近的小磁针发生偏转的原因是______ 实验时为使小磁针发生明显偏转，通电前导线应放置在其上方，并与小磁针保持______ 选填“垂直”、“平行”、“任意角度” ．元电荷的电量是______C．
2015年高考物理试题分类汇编——磁场讲解
2010年高考物理试题分类汇编——磁场（全国卷1）26．（21分）如下图，在0x ≤≤区域内存在与xy 平面垂直的匀强磁场，磁感应强度的大小为B.在t=0时刻，一位于坐标原点的粒子源在xy 平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y 轴正方向的夹角分布在0～180°范围内。
已知沿y 轴正方向发射的粒子在0t t =时刻刚好从磁场边界上,)P a 点离开磁场。
求：⑴ 粒子在磁场中做圆周运动的半径R 及粒子的比荷q ／m ；⑵ 此时刻仍在磁场中的粒子的初速度方向与y 轴正方向夹角的取值范围； ⑶ 从粒子发射到全部粒子离开磁场所用的时间。
【答案】⑴a R 332=32Bt m q π=⑵速度与y 轴的正方向的夹角范围是60°到120°⑶从粒子发射到全部离开所用 时间 为02t【解析】 ⑴粒子沿y 轴的正方向进入磁场，从P 点经过做OP 的垂直平分线与x 轴的交点为圆心，根据直角三角形有222)3(R a a R -+=解得a R 332=23sin ==R a θ，则粒子做圆周运动的的圆心角为120°，周期为03t T =粒子做圆周运动的向心力由洛仑兹力提供，根据牛顿第二定律得R T m Bqv 2)2(π=，T R v π2=，化简得032Bt m q π= ⑵仍在磁场中的粒子其圆心角一定大于120°，这样粒子角度最小时从磁场右边界穿出；角度最大时从磁场左边界穿出。
角度最小时从磁场右边界穿出圆心角120°，所经过圆弧的弦与⑴中相等穿出点如图，根据弦与半径、x 轴的夹角都是30°，所以此时速度与y 轴的正方向的夹角是60°。
角度最大时从磁场左边界穿出，半径与y 轴的的夹角是60°，则此时速度与y 轴的正方向的夹角是120°。
所以速度与y 轴的正方向的夹角范围是60°到120° ⑶在磁场中运动时间最长的粒子的轨迹应该与磁场的右边界相切，在三角形中两个相等的腰为a R 332=，而它的高是 a a a h 333323=-=，半径与y 轴的的夹角是30°，这种粒子的圆心角是240°。
高中物理：磁场练习及答案(解析版)
高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。
已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。
高中物理磁场12个基础计算题专练(含答案)
2018.1。
15磁场12个计算题参考答案与试题解析一．解答题(共12小题)1．图中虚线MN是一垂直纸面的平面与纸面的交线,在平面右侧的半空间存在一磁感强度为B的匀强磁场，方向垂直纸面向外．O是MN上的一点,从O点可以向磁场区域发射电量为+q、质量为m、速率为v的粒子,粒子射入磁场时的速度可在纸面内各个方向．已知先后射入的两个粒子恰好在磁场中给定的P点相遇,P 到O的距离为L，不计重力及粒子间的相互作用．（1）求所考察的粒子在磁场中的轨道半径．（2）求这两个粒子从O点射入磁场的时间间隔．【分析】(1）粒子射入磁场后做匀速圆周运动,洛伦兹力充当向心力，根据牛顿第二定律列式即可求得半径；（2）根据时间与转过的角度之间的关系求得两个粒子从O点射入磁场的时间间隔之差值．【解答】解:（1）设粒子在磁场中做圆周运动的轨道半径为R，由牛顿第二定律，有：得:(2）如图所示,以OP为弦可画两个半径半径相同的圆，分别表示在P点相遇的两个粒子的轨道，圆心和直径分别为O1、O2和OO1Q1、OO2Q2,在O处两个圆的切线分别表示两个粒子的射入方向，用θ表示它们之间的夹角．由几何关系可知：∠PO1Q1=∠PO2Q2=θ从O点射入到相遇，粒子1的路程为半个圆周加弧长Q1PQ1P=Rθ粒子2的路程为半个圆周减弧长PQ2PQ2=Rθ粒子1运动的时间：粒子2运动的时间：两粒子射入的时间间隔：因得解得：答：（1)所考察的粒子在磁场中的轨道半径是．（2)这两个粒子从O点射入磁场的时间间隔是．【点评】本题考查带电粒子在磁场中的运动，关键是明确洛伦兹力提供向心力，根据牛顿第二定律求解出半径，然后结合几何关系列式求解，属于带电粒子在磁场中运动的基础题型．2．如图所示,两根光滑平行的金属导轨相距5m，固定在水平面上，导轨之间接有电源盒开关,整个装置处于磁感应强度为2T,方向与导轨平行的匀强磁场中．当开关闭合时,一根垂直放在导轨上的导体棒MN恰好对金属导轨没有压力．若导体棒MN的质量为4kg，电阻为2Ω，电源的内阻为0。
高考物理带电粒子在磁场中的运动及其解题技巧及练习题(含答案)及解析
高考物理带电粒子在磁场中的运动及其解题技巧及练习题(含答案)及解析一、带电粒子在磁场中的运动专项训练1．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,0P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()2221133r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：133L v t=，212qE h t m = 在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：2221BLqv =（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭2．如图所示，在xOy 坐标系中，第Ⅰ、Ⅱ象限内无电场和磁场。
2015年物理高考解析磁场电磁感应题型
2015年物理高考解析磁场电磁感应题型本文将对2015年物理高考中关于磁场和电磁感应的题目进行解析。
通过详细的分析和解答，希望能够帮助大家更好地理解和应对这一考题类型。
题目一：某永磁铁直径为2cm，自北至南产生均匀磁场，磁感应强度为1T。
一质点在铁的中心轴线上以速度υ匀速运动，该质点经过铁球中心1秒钟所受到的洛伦兹力为F。
已知电子电荷为e，那么F的大小为？解析：这是一道关于磁场和洛伦兹力的经典题目。
首先，我们可以根据洛仑兹力的公式F = qvBsinθ来计算质点所受的洛伦兹力。
由于题目中并未给出质点的电荷量，我们可以推测质点是带电粒子，其电荷量为e。
然后，我们需要确定质点在通过铁球中心1秒钟所受到的力。
根据质点在铁球中心1秒钟内的运动速度v = s/t，其中s为质点在铁球中心轴线上的位移，t为运动时间。
根据题目提供的信息，可知质点在铁球中心轴线上的位移为直径的一半，即s = 1cm = 0.01m。
而运动时间t为1秒。
接下来，我们还需计算质点在磁场中的磁感应强度B。
根据题目所述，永磁铁所产生的均匀磁场的磁感应强度为1T。
综上所述，我们可以将以上已知条件代入洛伦兹力的公式，计算出质点所受的洛伦兹力F的大小。
计算过程如下：F = qvBsinθF = evBsinθF = e(vBsinsin0°)由于sin0° = 0，所以质点所受的洛伦兹力F的大小为0。
题目二：在电磁感应实验中，一个线圈共有N匝，面积为S，线圈的两端分别接入一个电阻为R的电路，初始状态下线圈周围的磁感应强度B为0。
现在在线圈内瞬时产生一个磁感应强度为B的磁场，并保持不变。
经过一段时间后，电路中的电流达到稳定状态，为I。
根据给定信息，求线圈发生变化的时间。
解析：这是一道关于电磁感应和电路稳定状态的题目。
我们需要根据已知的条件求解线圈发生变化的时间。
首先，根据安培环路定理，我们可以得到在线圈内感应电动势ε 的表达式为ε = -N(dφ/dt)，其中N为线圈匝数，φ为线圈的磁通量，t为时间。
高考物理真题分类汇编 磁场(含解析)
2015年高考物理真题分类汇编：磁场(2015新课标I-14).两相邻的匀强磁场区域的磁感应强度大小不同，方向平行。
一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱磁场区域后，粒子的A. 轨道半径减小，角速度增大B. 轨道半径减小，角速度减小C. 轨道半径增大，角速度增大D. 轨道半径增大，角速度减小【答案】D【考点】洛伦兹力的公式；带电粒子在匀强磁场中的运动【解析】由于磁场方向与速度方向垂直，粒子只受洛伦兹力作用，带电粒子在磁场中所受的洛伦兹力提供所需的向心力：qvB=m ,得到轨道半径r=，由于洛伦兹力不做功，故带电粒子的线速度v不变，当粒子从较强到较弱磁场区域后，B减少时，r增大；由角速度ω=可判断角速度减小，故选项D正确。
【2015新课标II-18】18. 指南针是我国古代四大发明之一。
关于指南针，下列说明正确的是A. 指南针可以仅具有一个磁极B. 指南针能够指向南北，说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转【答案】BC考点：安培定则【2015新课标II-19】19. 有两个匀强磁场区域I和 II，I中的磁感应强度是II中的k倍，两个速率相同的电子分别在两磁场区域做圆周运动。
与I中运动的电子相比，II中的电子A. 运动轨迹的半径是I中的k倍B. 加速度的大小是I中的k倍C. 做圆周运动的周期是I中的k倍D. 做圆周运动的角速度是I中的k倍【答案】AC【解析】考点：带电粒子在磁场中的运动；圆周运动【2015重庆-1】. 题1图中曲线a、b、c、d为气泡室中某放射物质发生衰变放出的部分粒子的经迹，气泡室中磁感应强度方向垂直纸面向里。
以下判断可能正确的是A.a、b为β粒子的经迹B. a、b为γ粒子的经迹C. c、d为α粒子的经迹D. c、d 为β粒子的经迹【答案】D考点：本题考查放射线的性质、带电粒子在磁场中的运动。
高中物理：磁场 练习(含答案)
高中物理：磁场 练习（含答案）磁场1、(双选)关于地球的磁场,下列说法正确的是( )A ．在地面上放置一个小磁针,小磁针的南极指向地磁场的南极B ．地磁场的南极在地理北极附近C ．地球上任何地方的地磁场方向都是和地面平行的D ．地球磁偏角的数值在地球上不同地点是不同的2、有四条垂直于纸面的长直固定导线．电流方向如图所示,其中a 、b 、c 三条导线到d 导线的距离相等,三条导线与d 的连线互成120度角．四条导线的电流大小为都为I,其中a 导线对d 导线的安培力为F.现突然把c 导线的电流方向改为垂直于纸面向外,电流大小不变．此时d 导线所受安培力的合力为( )A ．0B ．FC ．3FD ．2F3、(多选)如图所示,质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O′,并处于匀强磁场中．当导线中通以沿x 轴正方向的电流I,且导线保持静止时,悬线与竖直方向夹角为θ.则磁感应强度方向和大小可能为(重力加速度为g)( )A ．z 轴正方向,mg IL tan θB ．y 轴正方向,mg ILC ．z 轴负方向,mg IL tan θD ．沿悬线向下,mg ILsin θ 4、如图所示,a 为带正电的小物块,b 是一不带电的绝缘物块(设a 、b 间无电荷转移),a 、b 叠放于粗糙的水平地面上,地面上方有垂直于纸面向里的匀强磁场．现用水平恒力F 拉b 物块,使a 、b 一起无相对滑动地向左做加速运动,则在加速运动阶段( )A．a对b的压力不变B．a对b的压力变大C．a、b物块间的摩擦力变大D．a、b物块间的摩擦力不变5、如图为洛伦兹力演示仪的结构图．励磁线圈产生的匀强磁场方向垂直纸面向外,电子束由电子枪产生,其速度方向与磁场方向垂直．电子速度大小可通过电子枪的加速电压来控制,磁场强弱可通过励磁线圈的电流来调节．下列说法正确的是()A．仅增大励磁线圈的电流,电子束径迹的半径变大B．仅提高电子枪的加速电压,电子束径迹的半径变大C．仅增大励磁线圈的电流,电子做圆周运动的周期将变大D．仅提高电子枪的加速电压,电子做圆周运动的周期将变大6、关于磁感应强度B、电流强度I、导线长L和导线所受磁场力F的关系,下列说法中正确的是()A．在B＝0的地方,F一定等于零B．在F＝0的地方,B一定等于零C．若B＝1 T,I＝1 A,L＝1 m,则F一定等于1 ND．若L＝1 m,I＝1 A,F＝1 N,则B一定等于1 T7、如图所示,A、B、C三根平行通电直导线质量均为m,通入的电流大小均相等,其中C中的电流方向与A、B中的电流方向反向,A、B放置在粗糙的水平面上,C静止在空中,三根导线的截面处于一个等边三角形的三个顶点,且三根导线均保持静止,重力加速度为g,则A导线受到B导线的作用力大小和方向为()A．33mg,方向由A指向B B．33mg,方向由B指向AC．3mg,方向由A指向B D．3mg,方向由B指向A8、(多选)如图所示,在一绝缘、粗糙且足够长的水平管道中有一带正电荷的小球,管道半径略大于球体半径,整个管道处于方向与管道垂直的水平匀强磁场中；现给球施加一个水平向右的初速度v0,以后小球的速度随时间变化的图象可能正确的是()A BC D9、如图,半径为R的圆是一圆柱形匀强磁场区域的横截面(纸面),磁感应强度大小为B,方向垂直于纸面向里．一电荷量为q(q>0)、质量为m的粒子(不计重力)沿平行于直径ab的方向射入磁场区域．若粒子射出磁场时与射入磁场时运动方向间的夹角为90°,则粒子入射的速度大小为()A.qBR2m B．qBRmC．2qBRm D．4qBRm10、关于通电直导线在磁场中所受的安培力,下列说法正确的是()A．磁感应强度跟导线所受的安培力成正比B．安培力的方向跟磁感应强度的方向垂直C．磁感应强度的方向跟安培力的方向相同D．通电直导线在磁场中某处受到的安培力为零,则该处的磁感应强度一定为零11、如图所示的天平可用来测定磁感应强度B.天平的右臂下面挂有一个矩形线圈,宽度为l,共N 匝,线圈下端悬在匀强磁场中,磁场方向垂直纸面．当线圈中通有电流I(方向如图)时,在天平左右两边加上质量各为m1、m2的砝码后,天平平衡,当电流反向(大小不变)时,右边再加上质量为m的砝码后,天平重新平衡,由此可知()A．磁感应强度方向垂直纸面向里,B＝（m1－m2）gNIlB．磁感应强度方向垂直纸面向里,B＝mg 2NIlC．磁感应强度方向垂直纸面向外,B＝（m1－m2）gNIlD．磁感应强度方向垂直纸面向外,B＝mg 2NIl12、如图所示,两光滑的平行金属轨道与水平面成θ角,两轨道间距为L,一金属棒垂直两轨道水平放置．金属棒质量为m,电阻为R,轨道上端的电源电动势为E,内阻为r.为使金属棒能静止在轨道上,可加一方向竖直向上的匀强磁场,则该磁场的磁感应强度B应是多大？13、如图所示,一个质量为m,电荷量为－q,不计重力的带电粒子从x轴上的P(a,0)点以速度v,沿与x轴正方向成60°角的方向射入第一象限内的匀强磁场中,并恰好垂直于y轴射出第一象限,求：(1)匀强磁场的磁感应强度B；(2)穿过第一象限的时间．磁场1、(双选)关于地球的磁场,下列说法正确的是()A．在地面上放置一个小磁针,小磁针的南极指向地磁场的南极B．地磁场的南极在地理北极附近C．地球上任何地方的地磁场方向都是和地面平行的D．地球磁偏角的数值在地球上不同地点是不同的BD[在地面上放置一个小磁针,小磁针的南极指向地理南极,即地磁北极,故A错误；地磁场的南极在地理北极附近,地磁场的北极在地理南极附近,故B正确；地磁场不是匀强磁场,与地面不一定平行,如图所示,故C错误；地球的地理两极与地磁两极并不重合,因此,小磁针并非准确的指向南北,其间有一个夹角,这就是地磁偏角；地磁偏角的数值在地球上不同地点是不同的,故D正确．]2、有四条垂直于纸面的长直固定导线．电流方向如图所示,其中a 、b 、c 三条导线到d 导线的距离相等,三条导线与d 的连线互成120度角．四条导线的电流大小为都为I,其中a 导线对d 导线的安培力为F.现突然把c 导线的电流方向改为垂直于纸面向外,电流大小不变．此时d 导线所受安培力的合力为( )A ．0B ．FC ．3FD ．2FD [a 导线对d 导线的安培力为F,三条导线与d 的连线互成120°,因此在c 导线的电流方向改变之前,d 导线所受安培力的合力为零；当c 导线的电流方向改变之后,a 、b 导线对d 导线的安培力夹角为120°,大小为F,因此此两个安培力的合力为F,方向指向c 导线,而c 导线对d 导线的安培力大小为F,方向指向c 导线,那么此时三导线对d 导线所受安培力的合力为2F,故A 、B 、C 错误,D 正确．]3、(多选)如图所示,质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O′,并处于匀强磁场中．当导线中通以沿x 轴正方向的电流I,且导线保持静止时,悬线与竖直方向夹角为θ.则磁感应强度方向和大小可能为(重力加速度为g)( )A ．z 轴正方向,mg IL tan θB ．y 轴正方向,mg ILC ．z 轴负方向,mg IL tan θD ．沿悬线向下,mg IL sin θBCD [磁感应强度方向为z 轴正方向时,根据左手定则,直导线所受安培力方向沿y 轴负方向,直导线不能平衡,故A 错误；磁感应强度方向为y 轴正方向时,根据左手定则,直导线所受安培力方向沿z 轴正方向,根据平衡条件,当BIL 刚好等于mg 时,细线的拉力为零,B ＝mg IL ,故B 正确；磁感应强度方向为z 轴负方向时,根据左手定则,直导线所受安培力方向沿y 轴正方向,根据平衡条件BIL ＝mg tan θ,所以B ＝mg IL tan θ,故C 正确；磁感应强度方向沿悬线向下时,根据左手定则,直导线所受安培力方向垂直于细线斜向上,根据平衡条件：F ＝mg sin θ,得：B ＝mg sin θIL ,故D 正确．]4、如图所示,a为带正电的小物块,b是一不带电的绝缘物块(设a、b间无电荷转移),a、b叠放于粗糙的水平地面上,地面上方有垂直于纸面向里的匀强磁场．现用水平恒力F拉b物块,使a、b 一起无相对滑动地向左做加速运动,则在加速运动阶段()A．a对b的压力不变B．a对b的压力变大C．a、b物块间的摩擦力变大D．a、b物块间的摩擦力不变B[a、b整体受总重力、拉力F、向下的洛伦兹力q v B、地面的支持力F N和摩擦力f,竖直方向有F N＝(m a＋m b)g＋q v B,水平方向有F－f＝(m a＋m b)a,f＝μF N.在加速阶段,随着v增大,F N增大,f 增大,加速度a减小．对a受力分析,a受重力m a g、向下的洛伦兹力q v B、b对a向上的支持力F N′、b对a向左的静摩擦力f′,竖直方向有F N′＝m a g＋q v B,水平方向有f′＝m a a.随着v的增大,F N′增大,选项A错误,B正确．加速度a在减小,所以a、b物块间的摩擦力变小,选项C、D 错误．]5、如图为洛伦兹力演示仪的结构图．励磁线圈产生的匀强磁场方向垂直纸面向外,电子束由电子枪产生,其速度方向与磁场方向垂直．电子速度大小可通过电子枪的加速电压来控制,磁场强弱可通过励磁线圈的电流来调节．下列说法正确的是()A．仅增大励磁线圈的电流,电子束径迹的半径变大B．仅提高电子枪的加速电压,电子束径迹的半径变大C．仅增大励磁线圈的电流,电子做圆周运动的周期将变大D．仅提高电子枪的加速电压,电子做圆周运动的周期将变大B[电子在加速电场中加速,由动能定理有eU＝12m v2①电子在匀强磁场中做匀速圆周运动,洛伦兹力充当向心力,有eB v0＝m v20r②解得r＝m v0eB＝1B2mUe③T＝2πmeB④可见增大励磁线圈中的电流,电流产生的磁场增强,由③式可得,电子束的轨道半径变小．由④式知周期变小,故A、C错误；提高电子枪加速电压,电子束的轨道半径变大,周期不变,故B正确,D 错误．]6、关于磁感应强度B、电流强度I、导线长L和导线所受磁场力F的关系,下列说法中正确的是()A．在B＝0的地方,F一定等于零B．在F＝0的地方,B一定等于零C．若B＝1 T,I＝1 A,L＝1 m,则F一定等于1 ND．若L＝1 m,I＝1 A,F＝1 N,则B一定等于1 TA[当B＝0时,导线一定不受磁场力,F一定为零．但是用B＝FIL判断B或计算F时,B一定要和通电导线垂直,没有垂直这个条件,B＝FIL不成立．故B、C、D错误,A正确．]7、如图所示,A、B、C三根平行通电直导线质量均为m,通入的电流大小均相等,其中C中的电流方向与A、B中的电流方向反向,A、B放置在粗糙的水平面上,C静止在空中,三根导线的截面处于一个等边三角形的三个顶点,且三根导线均保持静止,重力加速度为g,则A导线受到B导线的作用力大小和方向为()A．33mg,方向由A指向B B．33mg,方向由B指向AC．3mg,方向由A指向B D．3mg,方向由B指向A A[导线C受重力,A、B对C的作用力,如图所示：由题意可知F AC＝F BC由几何关系得2F AC cos 30°＝mg解得F AC＝33mg由于三根通电导线电流相等,距离相等,所以各导线间安培力大小相等,所以F AB＝F AC＝33mg同向电流相吸异向电流相斥可判断A导线受到B导线的作用力方向由A指向B,故A正确,B、C、D错误．]8、(多选)如图所示,在一绝缘、粗糙且足够长的水平管道中有一带正电荷的小球,管道半径略大于球体半径,整个管道处于方向与管道垂直的水平匀强磁场中；现给球施加一个水平向右的初速度v0,以后小球的速度随时间变化的图象可能正确的是()A BC DACD[给小球施加一个水平向右的初速度,小球将受到向上的洛伦兹力,还受重力、可能有向后的滑动摩擦力；若重力小于洛伦兹力,小球受到向下的弹力,则受到摩擦力,做减速运动,洛伦兹力减小,当洛伦兹力等于重力时,做匀速运动,故C正确；若重力大于洛伦兹力,小球受到向上的弹力,则受到摩擦力,将做减速运动,随洛伦兹力的减小,支持力变大,摩擦力变大,加速度逐渐变大,最后速度为零,故D正确；若洛伦兹力等于小球的重力,小球将做匀速直线运动,故A正确．]9、如图,半径为R的圆是一圆柱形匀强磁场区域的横截面(纸面),磁感应强度大小为B,方向垂直于纸面向里．一电荷量为q(q>0)、质量为m的粒子(不计重力)沿平行于直径ab的方向射入磁场区域．若粒子射出磁场时与射入磁场时运动方向间的夹角为90°,则粒子入射的速度大小为()A.qBR2m B．qBRmC．2qBRm D．4qBRmB[带电粒子在磁场中做匀速圆周运动,画出运动轨迹示意图,如图所示,根据几何关系知,粒子运动的轨迹圆的半径为r＝R ①根据洛伦兹力提供向心力,有q v B＝m v2 r得r＝m vqB②联立①②得v＝qBRm,故B正确,A、C、D错误．]10、关于通电直导线在磁场中所受的安培力,下列说法正确的是()A．磁感应强度跟导线所受的安培力成正比B．安培力的方向跟磁感应强度的方向垂直C．磁感应强度的方向跟安培力的方向相同D．通电直导线在磁场中某处受到的安培力为零,则该处的磁感应强度一定为零B[磁感应强度B的大小只决定于磁场本身的性质,跟导线所受的安培力及电流与导线长度均没有关系,故A错误；根据左手定则可知,安培力方向与磁场和电流组成的平面垂直,即与电流和磁场方向都垂直,故B正确,C错误；当电流方向与磁场的方向平行,所受安培力为0,而此时的磁感应强度不为零,故D错误．]11、如图所示的天平可用来测定磁感应强度B.天平的右臂下面挂有一个矩形线圈,宽度为l,共N 匝,线圈下端悬在匀强磁场中,磁场方向垂直纸面．当线圈中通有电流I(方向如图)时,在天平左右两边加上质量各为m1、m2的砝码后,天平平衡,当电流反向(大小不变)时,右边再加上质量为m的砝码后,天平重新平衡,由此可知()A．磁感应强度方向垂直纸面向里,B＝（m1－m2）gNIlB．磁感应强度方向垂直纸面向里,B＝mg 2NIlC．磁感应强度方向垂直纸面向外,B＝（m1－m2）gNIlD．磁感应强度方向垂直纸面向外,B＝mg 2NIlB[电流反向时,右边再加质量为m的砝码后,天平重新平衡,说明安培力的方向原来竖直向下,由左手定则,知磁感应强度方向垂直纸面向里,设线圈质量为m0,根据平衡条件有m1g＝m2g＋NBIl＋m0g ①m1g＝m2g＋mg－NBIl＋m0g ②由①②解得B＝mg2NIl.]12、如图所示,两光滑的平行金属轨道与水平面成θ角,两轨道间距为L,一金属棒垂直两轨道水平放置．金属棒质量为m,电阻为R,轨道上端的电源电动势为E,内阻为r.为使金属棒能静止在轨道上,可加一方向竖直向上的匀强磁场,则该磁场的磁感应强度B应是多大？[解析]导体棒受力分析如图所示则I＝ER＋r①F安＝BIL ②F安＝mg tan θ③由①②③解得B＝mg（R＋r）tan θEL.[答案]mg（R＋r）tan θEL13、如图所示,一个质量为m,电荷量为－q,不计重力的带电粒子从x轴上的P(a,0)点以速度v,沿与x轴正方向成60°角的方向射入第一象限内的匀强磁场中,并恰好垂直于y轴射出第一象限,求：(1)匀强磁场的磁感应强度B；(2)穿过第一象限的时间．[解析](1)作出带电粒子做圆周运动的圆心和轨迹,由图中几何关系知：R cos 30°＝a,得R＝23a 3Bq v＝m v2R,得B＝m vqR＝3m v2qa.(2)带电粒子在第一象限内运动时间t＝120°360°·2πmqB＝43πa9v.[答案](1)3m v2qa(2)43πa9v。
高中物理磁场习题200题(带答案解析)
WORD格式整理一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=II安培力为：I=III=I 2I2II=II=I△I△I故：I 2I2II△I＝I△I求和，有：I 2I2I∑I△I＝I∑△I故：I 2I2II＝I(I0−I)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则( )A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．WORD 格式整理粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：I =I 2II ，又因为粒子在磁场中圆周运动的周期I =2II II ，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从P 点和Q 点射出，由图知，粒子运动的半径I I <I I ，又粒子在磁场中做圆周运动的半径I =II II知粒子运动速度I I <I I ，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式I =II II ，周期公式I =2II II ，运动时间公式I =I 2I I ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c 点的导线所受安培力的方向( )A. 与ab 边平行，竖直向上B. 与ab 边垂直，指向右边C. 与ab 边平行，竖直向下D. 与ab 边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c 点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a 在c 处的磁场方向垂直ac 斜向下，b 在c 处的磁场方向垂直bc 斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c 点所受安培力方向为与ab 边垂直，指向左边，D 正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A 错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B 正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD 错误；8．在如图所示的平行板电容器中，电场强度E 和磁感应强度B 相互垂直，一带正电的粒子q 以速度v 沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。
高考物理带电粒子在磁场中的运动解题技巧及经典题型及练习题(含答案)含解析
高考物理带电粒子在磁场中的运动解题技巧及经典题型及练习题(含答案)含解析一、带电粒子在磁场中的运动专项训练1．如图，光滑水平桌面上有一个矩形区域abcd ，bc 长度为2L ，cd 长度为1.5L ，e 、f 分别为ad 、bc 的中点．efcd 区域存在竖直向下的匀强磁场，磁感应强度为B ；质量为m 、电荷量为+q 的绝缘小球A 静止在磁场中f 点．abfe 区域存在沿bf 方向的匀强电场，电场强度为26qB Lm；质量为km 的不带电绝缘小球P ，以大小为qBL m 的初速度沿bf 方向运动．P 与A发生弹性正碰，A 的电量保持不变，P 、A 均可视为质点．（1）求碰撞后A 球的速度大小；（2）若A 从ed 边离开磁场，求k 的最大值；（3）若A 从ed 边中点离开磁场，求k 的可能值和A 在磁场中运动的最长时间． 【答案】（1）A 21k qBL v k m =⋅+（2）1（3）57k =或13k =；32m t qB π=【解析】 【分析】 【详解】（1）设P 、A 碰后的速度分别为v P 和v A ，P 碰前的速度为qBL v m= 由动量守恒定律：P A kmv kmv mv =+ 由机械能守恒定律：222P A 111222kmv kmv mv =+ 解得：A 21k qBL v k m=⋅+（2）设A 在磁场中运动轨迹半径为R ， 由牛顿第二定律得： 2A A mv qvB R= 解得：21kR L k =+ 由公式可得R 越大，k 值越大如图1，当A 的轨迹与cd 相切时，R 为最大值，R L = 求得k 的最大值为1k =（3）令z 点为ed 边的中点，分类讨论如下：（I ）A 球在磁场中偏转一次从z 点就离开磁场，如图2有222()(1.5)2LR L R =+-解得：56L R = 由21k R L k =+可得：57k =（II ）由图可知A 球能从z 点离开磁场要满足2LR ≥，则A 球在磁场中还可能经历一次半圆运动后回到电场，再被电场加速后又进入磁场，最终从z 点离开． 如图3和如图4，由几何关系有：2223()(3)22L R R L =+- 解得：58L R=或2L R = 由21k R L k =+可得：511k =或13k = 球A 在电场中克服电场力做功的最大值为2226m q B L W m=当511k =时，A 58qBL v m =，由于2222222A 12521286qB L q B L mv m m⋅=>当13k =时，A 2qBL v m =，由于2222222A 1286qB L q B L mv m m⋅=<综合（I ）、（II ）可得A 球能从z 点离开的k 的可能值为：57k =或13k = A 球在磁场中运动周期为2mT qBπ= 当13k =时，如图4，A 球在磁场中运动的最长时间34t T = 即32mt qBπ=2．如图，区域I 内有与水平方向成45°角的匀强电场1E ，区域宽度为1d ，区域Ⅱ内有正交的有界匀强磁场B 和匀强电场2E ，区域宽度为2d ，磁场方向垂直纸面向里，电场方向竖直向下.一质量为m 、电量大小为q 的微粒在区域I 左边界的P 点，由静止释放后水平向右做直线运动，进入区域Ⅱ后做匀速圆周运动，从区域Ⅱ右边界上的Q 点穿出，其速度方向改变了30，重力加速度为g ，求：(1)区域I 和区域Ⅱ内匀强电场的电场强度12E E 、的大小. (2)区域Ⅱ内匀强磁场的磁感应强度B 的大小. (3)微粒从P 运动到Q 的时间有多长.【答案】(1)12mg E q=,2mgE q =122m gd 121626d d gd gd π+【解析】 【详解】(1)微粒在区域I 内水平向右做直线运动，则在竖直方向上有：1sin45qE mg ︒=求得：1E q=微粒在区域II 内做匀速圆周运动，则重力和电场力平衡，有：2mg qE = 求得：2mgE q=(2)粒子进入磁场区域时满足：2111cos452qE d mv ︒=2v qvB m R=根据几何关系，分析可知：222sin30d R d ==︒整理得：2B =(3)微粒从P 到Q 的时间包括在区域I 内的运动时间t 1和在区域II 内的运动时间t 2，并满足：211112a t d = 1tan45mg ma ︒=2302360Rt vπ︒=⨯︒经整理得：12112t t t =+==3．如图所示，在长度足够长、宽度d=5cm 的区域MNPQ 内，有垂直纸面向里的水平匀强磁场，磁感应强度B=0.33T ．水平边界MN 上方存在范围足够大的竖直向上的匀强电场，电场强度E=200N/C ．现有大量质量m=6.6×10﹣27kg 、电荷量q=3.2×10﹣19C 的带负电的粒子，同时从边界PQ 上的O 点沿纸面向各个方向射入磁场，射入时的速度大小均为V=1.6×106m/s ，不计粒子的重力和粒子间的相互作用．求：(1)求带电粒子在磁场中运动的半径r ；(2)求与x 轴负方向成60°角射入的粒子在电场中运动的时间t ；(3)当从MN 边界上最左边射出的粒子离开磁场时，求仍在磁场中的粒子的初速度方向与x 轴正方向的夹角范围，并写出此时这些粒子所在位置构成的图形的曲线方程． 【答案】（1）r=0.1m （2）43.310t s -=⨯ （3）3060~ 曲线方程为222x y R +=(30.1,0.1R m m x m =≤≤) 【解析】 【分析】 【详解】（1）洛伦兹力充当向心力，根据牛顿第二定律可得2v qvB m r=，解得0.1r m =（2）粒子的运动轨迹如图甲所示，由几何关系可知，在磁场中运动的圆心角为30°，粒子平行于场强方向进入电场，粒子在电场中运动的加速度qE a m= 粒子在电场中运动的时间2v t a= 解得43.310t s -=⨯（3）如图乙所示，由几何关系可知，从MN 边界上最左边射出的粒子在磁场中运动的圆心角为60°，圆心角小于60°的粒子已经从磁场中射出，此时刻仍在磁场中的粒子运动轨迹的圆心角均为60°，则仍在磁场中的粒子的初速度方向与x 轴正方向的夹角范围为30°~60° 所有粒子此时分别在以O 点为圆心，弦长0.1m 为半径的圆周上，曲线方程为22x y R += 30.1,0.120R m m x m ⎛⎫=≤≤ ⎪ ⎪⎝⎭【点睛】带电粒子在组合场中的运动问题，首先要运用动力学方法分析清楚粒子的运动情况，再选择合适方法处理．对于匀变速曲线运动，常常运用运动的分解法，将其分解为两个直线的合成，由牛顿第二定律和运动学公式结合求解；对于磁场中圆周运动，要正确画出轨迹，由几何知识求解半径4．如图所示，坐标原点O 左侧2m 处有一粒子源，粒子源中，有带正电的粒子(比荷为qm=1.0×1010C/kg)由静止进人电压U= 800V 的加速电场，经加速后沿x 轴正方向运动，O 点右侧有以O 1点为圆心、r=0.20m 为半径的圆形区域，内部存在方向垂直纸面向里，磁感应强度大小为B=1.0×10－3T 的匀强磁场(图中未画出)圆的左端跟y 轴相切于直角坐标系原点O ，右端与一个足够大的荧光屏MN 相切于x 轴上的A 点，粒子重力不计。
2015高中物理磁场经典计算题一含详解
磁场综合训练（一）1.弹性挡板围成边长为L = 100cm 的正方形abcd ，固定在光滑的水平面上，匀强磁场竖直向 下，磁感应强度为B = 0.5T ，如图所示. 质量为m =2×10-4kg 、带电量为q =4×10-3C 的小 球，从cd 边中点的小孔P 处以某一速度v 垂直于cd 边和磁场方向射入，以后小球与挡板 的碰撞过程中没有能量损失.（1）为使小球在最短的时间内从P 点垂直于dc 射出来，小球入射的速度v 1是多少？ （2）若小球以v 2 = 1 m/s 的速度入射，则需经过多少时间才能由P 点出来？2. 如图所示, 在区域足够大空间中充满磁感应强度大小为B 的匀强磁场,其方向垂直于纸面 向里.在纸面内固定放置一绝缘材料制成的边长为L 的等边三角形框架DEF , DE 中点S 处 有一粒子发射源,发射粒子的方向皆在图中截面内且垂直于DE 边向下，如图（a ）所示. 发射粒子的电量为+q ,质量为m ,但速度v 有各种不同的数值.若这些粒子与三角形框架碰撞 时均无能量损失,并要求每一次碰撞时速度方向垂直于被碰的边.试求： （1）带电粒子的速度v 为多大时,能够打到E 点?（2）为使S 点发出的粒子最终又回到S 点,且运动时间最短,v 应为多大?最短时间为多少? （3）若磁场是半径为a 的圆柱形区域，如图（b ）所示(图中圆为其横截面)，圆柱的轴线 通过等边三角形的中心O ，且a =)10133(L .要使S 点发出的粒子最终又回到S 点， 带电粒子速度v 的大小应取哪些数值？a b cdvD（a ）（b ）3.在直径为d的圆形区域内存在匀强磁场，磁场方向垂直于圆面指向纸外．一电荷量为q，质量为m的粒子，从磁场区域的一条直径AC上的A点射入磁场，其速度大小为v0,方向与AC成α．若此粒子恰好能打在磁场区域圆周上D点，AD与AC的夹角为β，如图所示．求该匀强磁场的磁感强度B的大小．Array4.如图所示，真空中有一半径为R的圆形磁场区域，圆心为O，磁场的方向垂直纸面向内，磁感强度为B，距离O为2R处有一光屏MN，MN垂直于纸面放置，AO过半径垂直于屏，延长线交于C．一个带负电粒子以初速度v0沿AC方向进入圆形磁场区域，最后打在屏上D 点，DC相距23R，不计粒子的重力．若该粒子仍以初速v0从A点进入圆形磁场区域，但方向与AC成600角向右上方，粒子最后打在屏上E5.如图所示，3条足够长的平行虚线a 、b 、c ，ab 间和bc 间相距分别为2L 和L ，ab 间和 bc 间都有垂直于纸面向里的匀强磁场，磁感应强度分别为B 和2B 。
高中物理题型分类汇总含详细答案-磁场
高中物理题型分类汇总含详细答案-磁场共：15题时间：50分钟一、单选题1.如图所示，M、N、P和Q是以MN为直径的半圆弧上的四点，O为半圆弧的圆心，∠MOQ ＝60°，∠NOP＝60°，在N、Q处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O点的磁感应强度大小为B1，若将Q处长直导线移至P 处，则O点的磁感应强度大小为B2，那么B1与B2之比为（）A.1：1B.1：2C.D.2.有一小段通电导线，长为1cm，电流强度为5A，把它置入某磁场中某点，受到的磁场力为0.05N，则该点的磁感应强度B一定是（）A.B=1TB.B≥1TC.B≤1TD.以上情况都有可能3.如图，固定在光滑半圆轨道上的导体棒M通有垂直纸面向里的电流（较大），导体棒N通有垂直纸面向外的电流，M在N处产生的磁场磁感应强度为B1，N刚好静止，此时M、N关于过O点的竖直轴对称，且∠MON=60°；若调整M的电流大小和位置并固定，当N再次平衡时，∠MON=120°，且M、N仍关于过O点的竖直轴对称，则调整后M在N处产生的磁场磁感应强度B2与B1的比值为（）A.0.5B.2C.3D.4.如图所示，在带负电荷的橡胶圆盘附近悬挂一个小磁针。
现驱动圆盘绕中心轴高速旋转，小磁针发生偏转。
下列说法正确的是（）A.偏转原因是圆盘周围存在电场B.偏转原因是圆盘周围产生了磁场C.仅改变圆盘的转动方向，偏转方向不变D.仅改变圆盘所带电荷的电性，偏转方向不变5.如图甲所示，线圈abcd固定于匀强磁场中，磁场方向垂直纸面向外，磁感应强度随时间的变化情况如图乙所示。
下列所示关于ab边所受安培力随时间变化的F-t图象中（规定安培力方向向左为正），可能正确的是（）A. B. C. D.6.如图甲所示，间距为L的光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度为B，轨道左侧连接一定值电阻R。
水平外力F平行于导轨，随时间t按图乙所示变化，导体棒在F作用下沿导轨运动，始终垂直于导轨，在0~t0时间内，从静止开始做匀加速直线运动。
(完整)高中物理磁场习题200题(带答案解析)
WORD格式整理一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=II安培力为：I=III=I 2I2II=II=I△I△I故：I 2I2II△I＝I△I求和，有：I 2I2I∑I△I＝I∑△I故：I 2I2II＝I(I0−I)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则( )A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．WORD 格式整理粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：I =I 2II ，又因为粒子在磁场中圆周运动的周期I =2II II ，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从P 点和Q 点射出，由图知，粒子运动的半径I I <I I ，又粒子在磁场中做圆周运动的半径I =II II知粒子运动速度I I <I I ，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式I =II II ，周期公式I =2II II ，运动时间公式I =I 2I I ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c 点的导线所受安培力的方向( )A. 与ab 边平行，竖直向上B. 与ab 边垂直，指向右边C. 与ab 边平行，竖直向下D. 与ab 边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c 点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a 在c 处的磁场方向垂直ac 斜向下，b 在c 处的磁场方向垂直bc 斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c 点所受安培力方向为与ab 边垂直，指向左边，D 正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A 错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B 正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD 错误；8．在如图所示的平行板电容器中，电场强度E 和磁感应强度B 相互垂直，一带正电的粒子q 以速度v 沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。
高中物理 磁场计算专题(附答案详解)
专题:磁场计算题（附答案详解）1、如图所示，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直．已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l.不计重力影响和离子间的相互作用．求：(1)磁场的磁感应强度大小；(2)甲、乙两种离子的比荷之比．2、如图所示，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在y<0的区域存在方向垂直于xOy平面向外的匀强磁场．一个氕核11H和一个氘21H先后从y轴上y＝h点以相同的动能射出，速度方向沿x轴正方向．已知11H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场.11H的质量为m，电荷量为q.不计重力．求：(1)11H第一次进入磁场的位置到原点O的距离；(2)磁场的磁感应强大小；(3)21H第一次离开磁场的位置到原点O的距离．3、一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xOy平面；磁场的上、下两侧为电场区域，宽度均为l′，电场强度的大小均为E，方向均沿x轴正方向；M、N为条状区域边界上的两点，它们的连线与y轴平行．一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出．不计重力．(1)定性画出该粒子在电磁场中运动的轨迹；(2)求该粒子从M点入射时速度的大小；(3)若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为π6，求该粒子的比荷及其从M点运动到N点的时间．4、如图所示，竖直放置的平行金属板板间电压为U，质量为m、电荷量为＋q的带电粒子在靠近左板的P点，由静止开始经电场加速，从小孔Q射出，从a点进入磁场区域，abde是边长为2L的正方形区域，ab边与竖直方向夹角为45°，cf与ab平行且将正方形区域等分成两部分，abcf中有方向垂直纸面向外的匀强磁场B1，defc中有方向垂直纸面向里的匀强磁场B2，粒子进入磁场B1后又从cf 上的M点垂直cf射入磁场B2中(图中M点未画出)，不计粒子重力，求：(1)粒子从小孔Q射出时的速度；(2)磁感应强度B1的大小；(3)磁感应强度B2的取值在什么范围内，粒子能从边界cd间射出．5、如图所示，在真空中xOy平面的第一象限内，分布有沿x轴负方向的匀强电场，场强E＝4×104 N/C，第二、三象限内分布有垂直于纸面向里且磁感应强度为B2的匀强磁场，第四象限内分布有垂直纸面向里且磁感应强度为B1＝0.2 T的匀强磁场．在x轴上有一个垂直于y轴的平板OM，平板上开有一个小孔P，在y轴负方向上距O点为 3 cm的粒子源S可以向第四象限平面内各个方向发射α粒子，且OS＞OP.设发射的α粒子速度大小v均为2×105 m/s，除了垂直于x轴通过P点的α粒子可以进入电场，其余打到平板上的α粒子均被吸收．已知α粒子的比荷为qm＝5×107 C/kg，重力不计，试问：(1)P点距O点的距离；(2)α粒子经过P点第一次进入电场，运动后到达y轴的位置与O点的距离；(3)要使离开电场的α粒子能回到粒子源S处，磁感应强度B2应为多大？6、如图25所示，在xOy平面的0≤x≤23a范围内有沿y轴正方向的匀强电场，在x＞23a范围内某矩形区域内有一个垂直于xOy平面向里的匀强磁场，磁感应强度大小为B.一质量为m、电荷量为＋q的粒子从坐标原点O以速度v0沿x轴正方向射入电场，从M点离开电场，M点坐标为(23a，a)．再经时间t＝3mqB进入匀强磁场，又从M点正上方的N点沿x轴负方向再次进入匀强电场．不计粒子重力，已知sin 15°＝6－24，cos 15°＝6＋24.求：(1)匀强电场的电场强度；(2)N点的纵坐标；(3)矩形匀强磁场的最小面积．7、如图甲所示，竖直挡板MN左侧空间有方向竖直向上的匀强电场和垂直纸面的匀强磁场，电场和磁场的范围足够大，电场强度E＝40 N/C，磁感应强度B随时间t变化的关系图象如图乙所示，选定磁场垂直于纸面向里为正方向．t＝0时刻，一质量m＝8×10－4 kg、电荷量q＝＋2×10－4 C的微粒在O点具有竖直向下的速度v＝0.12 m/s，O′是挡板MN上一点，直线OO′与挡板MN垂直，g取10m/s2.求：(1)微粒再次经过直线OO′时与O点的距离；(2)微粒在运动过程中离开直线OO′的最大高度．(3)水平移动挡板，使微粒能垂直射到挡板上，挡板与O点间的距离应满足的条件．8、如图所示，在竖直平面内，水平x轴的上方和下方分别存在方向垂直纸面向外和方向垂直纸面向里的匀强磁场，其中x轴上方的匀强磁场磁感应强度大小为B1，并且在第一象限和第二象限有方向相反、强弱相同的平行于x轴的匀强电场，电场强度大小为E1，已知一质量为m的带电小球从y轴上的A(0，L)位置斜向下与y轴负半轴成60°角射入第一象限，恰能做匀速直线运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁场综合训练（一）1.弹性挡板围成边长为L = 100cm 的正方形abcd ，固定在光滑的水平面上，匀强磁场竖直向 下，磁感应强度为B = 0.5T ，如图所示. 质量为m =2×10-4kg 、带电量为q =4×10-3C 的小 球，从cd 边中点的小孔P 处以某一速度v 垂直于cd 边和磁场方向射入，以后小球与挡板 的碰撞过程中没有能量损失.（1）为使小球在最短的时间内从P 点垂直于dc 射出来，小球入射的速度v 1是多少？ （2）若小球以v 2 = 1 m/s 的速度入射，则需经过多少时间才能由P 点出来？2. 如图所示, 在区域足够大空间中充满磁感应强度大小为B 的匀强磁场,其方向垂直于纸面 向里.在纸面内固定放置一绝缘材料制成的边长为L 的等边三角形框架DEF , DE 中点S 处 有一粒子发射源,发射粒子的方向皆在图中截面内且垂直于DE 边向下，如图（a ）所示. 发射粒子的电量为+q ,质量为m ,但速度v 有各种不同的数值.若这些粒子与三角形框架碰撞 时均无能量损失,并要求每一次碰撞时速度方向垂直于被碰的边.试求： （1）带电粒子的速度v 为多大时,能够打到E 点?（2）为使S 点发出的粒子最终又回到S 点,且运动时间最短,v 应为多大?最短时间为多少? （3）若磁场是半径为a 的圆柱形区域，如图（b ）所示(图中圆为其横截面)，圆柱的轴线 通过等边三角形的中心O ，且a =)10133(L .要使S 点发出的粒子最终又回到S 点， 带电粒子速度v 的大小应取哪些数值？a b c dB Pv LBvE SFD（a ）a O ES FDLv（b ）3.在直径为d 的圆形区域内存在匀强磁场，磁场方向垂直于圆面指向纸外．一电荷量为q ，质量为m 的粒子，从磁场区域的一条直径AC 上的A 点射入磁场，其速度大小为v 0,方向与AC 成α．若此粒子恰好能打在磁场区域圆周上D 点，AD 与AC 的夹角为β，如图所示．求该匀强磁场的磁感强度B 的大小．4.如图所示，真空中有一半径为R 的圆形磁场区域，圆心为O ，磁场的方向垂直纸面向内，磁感强度为B ，距离O 为2R 处有一光屏MN ，MN 垂直于纸面放置，AO 过半径垂直于屏，延 长线交于C ．一个带负电粒子以初速度v 0沿AC 方向进入圆形磁场区域，最后打在屏上D点，DC 相距23R ，不计粒子的重力．若该粒子仍以初速v 0从A 点进入圆形磁场区域，但方向与AC 成600角向右上方，粒子最后打在屏上E点，求粒子从A 到E 所用时间．C Dα β v 05.如图所示，3条足够长的平行虚线a 、b 、c ，ab 间和bc 间相距分别为2L 和L ，ab 间和 bc 间都有垂直于纸面向里的匀强磁场，磁感应强度分别为B 和2B 。
质量为m ，带电量为q 的粒子沿垂直于界面a 的方向射入磁场区域，不计重力，为使粒子能从界面c 射出磁场， 粒子的初速度大小应满足什么条件？6. 如图所示宽度为d 的区域上方存在垂直纸面、方向向内、磁感应强度大小均为B 的匀强磁场，现有一质量为m ，带电量为+q 的粒子在纸面内以速度v 从此区域下边缘上的A 点射入，其方向与下边缘线成30°角，试求当v 满足什么条件时，粒子能回到A 。
2L L v 0 B2Ba b cd300vAP Q 7.在受控热核聚变反应的装置中温度极高，因而带电粒子没有通常意义上的容器可装，而 是由磁场将带电粒子的运动束缚在某个区域内。
现有一个环形区域，其截面内圆半径R 1=33m ，外圆半径R 2=1.0m ，区域内有垂直纸面向外的匀强磁场（如图所示）。
已知磁感应 强度B ＝1.0T ，被束缚带正电粒子的荷质比为mq＝4.0×107C/kg ，不计带电粒子的重力和 它们之间的相互作用．（1）若中空区域中的带电粒子由O 点沿环的半径方向射入磁场，求带电粒子不能穿越磁场外边界的最大速度v 0。
（2）若中空区域中的带电粒子以⑴中的最大速度v 0沿圆环半径方向射入磁场，求带电 粒子从刚进入磁场某点开始到第一次回到该点所需要的时间。
8.空间中存在方向垂直于纸面向里的匀强磁场，磁感应强度为B ，一带电量为+q 、质量为m 的粒子，在P 点以某一初速开始运动，初速方向在图中纸面内如图中P 点箭头所示。
该粒 子运动到图中Q 点时速度方向与P 点时速度方向垂直。
如图中Q 点箭头所示。
已知P 、Q 间的距离为l 。
若保持粒子在P 点时的速度不变，而将匀强磁场换成匀强电场，电场方向 与纸面平行且与粒子在P 点时的速度方向垂直，在此电场作用下粒子也由P 点运动到Q 点。
不计重力。
求：⑴电场强度的大小。
⑵两种情况中粒子由P 运动到Q 点所经历的时间之差。
参考答案（1）根据题意，小球经bc 、ab 、ad 的中点垂直反弹后能以最短的时间射出框架，如甲图所 示.即小球的运动半径是 R = L2= 0.5 m ①由牛顿运动定律 qv 1B = m v 12R②得 v 1 =qBRm③ 代入数据得 v 1 = 5 m/s ④（2）由牛顿运动定律 qv 2B = m v 22R 2⑤得 R 2 =mv 2qB= 0.1 m ⑥ 由题给边长知 L = 10R 2 ⑦ 其轨迹如图乙所示.由图知小球在磁场中运动的周期数n = 9 ⑧ 根据公式 T =2mqB= 0.628 s ⑨小球从P 点出来的时间为 t = nT = 5.552 s ⑩甲 乙2. (1)从S 点发射的粒子将在洛仑兹力作用下做圆周运动,即Rmv qvB 2=① -------------------（2分）因粒子圆周运动的圆心在DE 上,每经过半个园周打到DE 上一次，所以粒子要打到E点应满足：() 3,2,1,221=⋅=n R n L ② -------------------（2分） 由①②得打到E 点的速度为nmqBLv 4=，() 3,2,1=n ------------（2分）说明：只考虑n=1的情况，结论正确的给4分。
abcdPvabcdPv(2) 由题意知, S 点发射的粒子最终又回到S 点的条件是)3,2,1(,121212 =-=-=n n L n E S R 在磁场中粒子做圆周运动的周期qBmv R T ππ22==,与粒子速度无关,所以, 粒子圆周运 动的次数最少,即n=1时运动的时间最短, 即当：2LqB mv R ==时时间最短 ---------------（2分） 粒子以三角形的三个顶点为圆心运动,每次碰撞所需时间:T t 651= ------（2分） 经过三次碰撞回到S 点,粒子运动的最短时间qBm T t t π52531===-------（2分） (3)设E 点到磁场区域边界的距离为L ',由题设条件知1030cos 120LL a L =-=' -------------------（1分） S 点发射的粒子要回到S 点就必须在磁场区域内运动,即满足条件:L R '≤,即10LR ≤又知)3,2,1(,121212 =-=-=n n L n E S R , -------------------（1分） 当1=n 时,2L R =当2=n 时,6L R = 当3=n 时,10L R = 当4=n 时,14LR =所以,当 5,4,3=n 时,满足题意.3. 设粒子在磁场中做圆周运动的半径为R ，则有 q v 0B =m R20v ①圆心在过A 与v 0方向垂直的直线上，它到A 点距离为R ，如图所示，图中直线AD 是圆轨道的弦，故有∠OAD=∠ODA ，用γ表示此角度，由几何关系知 2Rcos γ=AD ② dcos β=AD ③ α+β+γ=π/2 ④解②③④得R=)sin(2cos βαβ+d ⑤ 代入①得B=ββαcos )sin(20qd m +v ⑥4. 02333v v R R +π5.mBqL40=v （提示：做图如右，设刚好从c 射出场，则α+β=90°， 而BqB mv R 1∝=，有R 1=2R 2，设R 2=R ，而2L=2R sin α，L=R (1-cos β)， 2Lv 0 B2abRR αβ得α=30°，R 1=4L 。
）6. 粒子运动如图所示，由图示的几何关系可知d 3230tan /d 2r =︒= （1） 粒子在磁场中的轨道半径为r ，则有rmv Bqv 2= （2）联立①②两式，得mdBq32v =，此时粒子可按图中轨道返到A 点。
