A答案 建筑工程制图与识图期末考试A

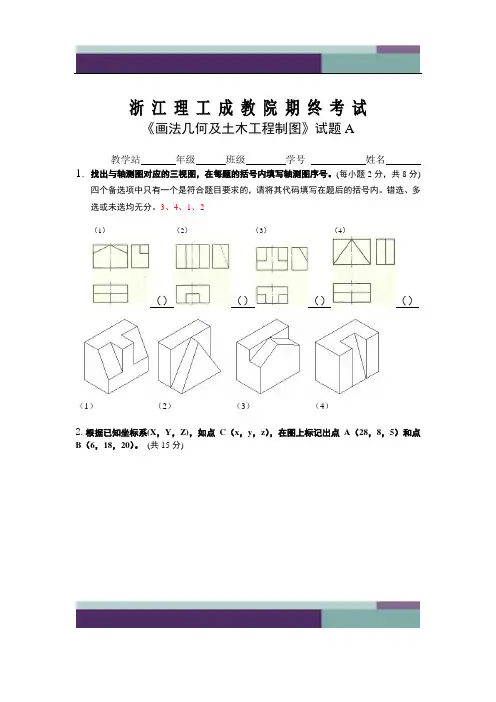

浙江理工成教院期终考试

《画法几何及土木工程制图》试题A

教学站年级班级学号姓名

1.找出与轴测图对应的三视图，在每题的括号内填写轴测图序号。(每小题2分，共8分)

四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。3、4、1、2

（1）（2）（3）（4）

（）（）（）（）

（1）（2）（3）（4）

2.根据已知坐标系(X，Y，Z)，如点C（x，y，z），在图上标记出点A（28，8，5）和点B（6，18，20）。(共15分)

3.根据已知的等轴测图，用尺子量取尺寸，画出该视图的三视图。(本题19分) 不用尺子，铅笔作图按0分处理。

4.已知立体表面上点的一个投影，补全第三投影并找出表面点的另两个投影。（每题8分，

共

16分）

5.补画第三视图，并作出相关视图所缺的截交线（每题10分，本题共

20分）

6.对该图进行尺寸标注（本题共

15分）

7.识读给排水施工图，完成下列题目。（本题共7分）

1.淋浴2个，洗手池（大小2个），小便器，大便器

2.3个，立管1给大便器；立管2给小便器，立管3给淋浴

3.50mm；-1.00m或地下1米

4.地下30mm，由直径40mm变为32mm/由50变为40再变为32/由40变为50

5.1.2m；15mm

6.32mm

；

1m

图纸目录、设计说明书、平面图（底层、中间层、顶层）、立面图、详图7.
