开关电源的PCB布线设计开关电源PCB排版是开发电源产品中的一个重要过程。
许多情况下,一个在纸上设计得非常完美的电源可能在初次调试时无法正常工作,原因是该电源的PCB排版存在着许多问题.0、引言为了适应电子产品飞快的更新换代节奏,产品设计工程师更倾向于选择在市场上很容易采购到的AC/DC适配器,并把多组直流电源直接安装在系统的线路板上。
由于开关电源产生的电磁干扰会影响到其电子产品的正常工作,正确的电源PCB排版就变得非常重要。
开关电源PCB排版与数字电路PCB排版完全不一样。
在数字电路排版中,许多数字芯片可以通过PCB软件来自动排列,且芯片之间的连接线可以通过PCB软件来自动连接。
用自动排版方式排出的开关电源肯定无法正常工作。
所以,没计人员需要对开关电源PCB排版基本规则和开关电源工作原理有一定的了解。
1、开关电源PCB排版基本要点1.1 电容高频滤波特性图1是电容器基本结构和高频等效模型。
电容的基本公式是式(1)显示,减小电容器极板之间的距离(d)和增加极板的截面积(A)将增加电容器的电容量。
电容通常存在等效串联电阻(ESR)和等效串联电感(ESL)二个寄生参数。
图2是电容器在不同工作频率下的阻抗(Zc)。
一个电容器的谐振频率(fo)可以从它自身电容量(C)和等效串联电感量(LESL)得到,即当一个电容器工作频率在fo以下时,其阻抗随频率的上升而减小,即当电容器工作频率在fo以上时,其阻抗会随频率的上升而增加,即当电容器工作频率接近fo时,电容阻抗就等于它的等效串联电阻(RESR)。
电解电容器一般都有很大的电容量和很大的等效串联电感。
由于它的谐振频率很低,所以只能使用在低频滤波上。
钽电容器一般都有较大电容量和较小等效串联电感,因而它的谐振频率会高于电解电容器,并能使用在中高频滤波上。
瓷片电容器电容量和等效串联电感一般都很小,因而它的谐振频率远高于电解电容器和钽电容器,所以能使用在高频滤波和旁路电路上。
开关电源PCB板的排板要点
开关电源PCB板的排板要点开关电源(Switching Power Supply)已成为现代化电子产品中广泛采用的一种电源形式,其小型化、高效率、稳定性优异等特点,使其更适合于现代化电子产品的应用需求。
而PCB板则作为开关电源的核心部件,其设计排版质量直接影响着开关电源的性能和寿命,因此在开关电源的设计排版中,对于PCB板的排版要点尤为重要。
一、PCB板设计原则1. PCB板大小对开关电源设计有较大影响。
开关电源大小受限于板子的大小,因此在设计PCB板时,应尽量考虑开关电源的实际应用环境,比如应确定板子尺寸和电源内部空间的比例。
2. 合理布局是开关电源设计排版的重要环节。
在布局时应注意,尽可能将输入、输出端口和各种元器件放置在合适的位置,避免尽可能地降低板子大小并增加导线长度和复杂性。
3. 要确保PCB板的可靠性,在布局阶段应确定电源电流、热量分布,从而为PCB板尺寸和散热区域提供充分的空间。
4. 满足整机的EMI和EMC要求,此外具体的PCB板排版应满足良好的电子兼容性和电磁辐射性能,需要布置合适的地面和电源平面等。
二、PCB板排版要点1. 基本元件布局开关电源最基本的元件为电容、电感、稳压管和二极管。
这些元器件的布局应根据其性能设置相应的连接方式。
布局时注意,要避免门头耦合,尽量减少迭加影响。
2. 电源信号传输线路设计在排版PCB板时,应将信号传输线路与功率传输线路分开设计,在信号传输线路上应避免与功率传输线路产生相互干扰;若必须将信号传输线路与功率传输线路安排在同一PCB板上时,可以采用抽屉式分隔方式或隔离方式进行。
3. 稳压芯片放置稳压元件是开关电源工作的核心,可维持稳定的输出电压。
当排版PCB板时,放置稳压芯片时要注意散热,应在稳压芯片正下方设置散热片。
为了保证稳流、稳压作用不受电源冷却剂温度或却则气流的影响,散热片最好与PCB板底部相连。
4. 输入输出电容安置当排版控制电路时,应注意输入输出电容的安置,其中输入电容需承受高压和波动,并且需要排放噪声和电磁干扰。
开关电源pcb设计规则
开关电源pcb设计规则
开关电源PCB设计规则是指在设计开关电源电路时,需要遵循的一些规则和原则,以确保PCB设计的质量和稳定性。
以下是一些常见的开关电源PCB设计规则:
1. 安全间距:为了防止电弧和机械故障,需要保持适当的安全间距。
例如,在高压和低压之间应保持足够的安全间距,通常为3mm 以上。
2. 分隔高低压:高压和低压部分的电路应该分隔开来,以避免高压对低压电路的干扰。
3. 接地:必须正确接地,以避免地面噪声和回路问题。
所有接地点都应连接到一个共同的接地平面或接地线。
4. 降噪和去耦电容:在电源输入处和电源输出处应添加合适的降噪和去耦电容,以提供稳定的电源和降低噪声。
5. 温度管理:考虑到开关电源的热量产生,需要设计散热器和散热路径,确保电路稳定运行并具有良好的散热性能。
6. 信号完整性:保持信号线的最短和最直接路径,以减少信号延迟和互相干扰。
7. 过流保护:设计过流保护电路,以避免电路过载和损坏。
8. PCB层序:根据电路的复杂性和特定要求,设计适当的PCB层序,以提供良好的屏蔽和隔离效果。
9. 元件布局:考虑到电路的稳定性和散热问题,合理布置元件,避免集中热源和元件之间的干扰。
10. 绝缘:在高压部分和低压部分需要做绝缘处理,以确保安全。
这些规则只是一些常见的指导原则,具体的规则和要求还取决于具体的开关电源设计和应用场景。
在设计时,还需要根据具体情况做出适当的调整和优化。
开关电源PCB设计要求
开关电源PCB设计要求一、采用平等走线可以减少导线电感,但导线之间的互感和分布电容增加,如果布局允许,最好采用井字形网状布线结构,具体做法是印制板的一面横向布线,另一面纵向布线,然后在交叉孔处用金属化孔相连。
为了抑制印制板导线之间的串扰,在设计布线时应尽量避免长距离的平等走线,尽可能拉开线与线之间的距离,信号线与地线及电源线尽可能不交叉。
尽量避免大电流高电压布线与测量线、控制线的并行布线。
在一些对干扰十分敏感的信号线之间设置一根接地的印制线,可以有效地抑制串扰。
二、参数设置相邻导线间距必须能满足电气安全要求,而且为了便于操作和生产,间距也应尽量宽些。
最小间距至少要能适合承受的电压,在布线密度较低时,信号线的间距可适当地加大,对高、低电平悬殊的信号线应尽可能地短且加大间距,一般情况下将走线间距设为8mil。
焊盘内孔边缘到印制板边的距离要大于 1mm,这样可以避免加工时导致焊盘缺损。
当与焊盘连接的走线较细时,要将焊盘与走线之间的连接设计成水滴状,这样的好处是焊盘不容易起皮,而是走线与焊盘不易断开。
三、元器件布局实践证明,即使电路原理图设计正确,印制电路板设计不当,也会对电子设备的可靠性产生不利影响。
例如,如果印制板两条细平行线靠得很近,则会形成信号波形的延迟,在传输线的终端形成反射噪声;由于电源、地线的考虑不周到而引起的干扰,会使产品的性能下降,因此,在设计印制电路板的时候,应注意采用正确的方法。
大功率的器件最好能比较规整地布局,便于散热器的安装及散热风道的设计。
在大电流高电压的布线连接中,尽量避免用导线在空间中长距离连接,它导致的干扰是很难处理的。
交流输入与直流输出要有较明确的布局区分,最佳办法是能够互相隔离。
控制电路与主功率电路要有较明确的布局区分。
输入端与输出端(包括DC/DC变换初级与次级)布线距离最少要在5毫米以上。
每一个开关电源都有四个电流回路:(1). 电源开关交流回路(2). 输出整流交流回路(3). 输入信号源电流回路(4). 输出负载电流回路输入回路通过一个近似直流的电流对输入电容充电,滤波电容主要起到一个宽带储能作用;类似地,输出滤波电容也用来储存来自输出整流器的高频能量,同时消除输出负载回路的直流能量。

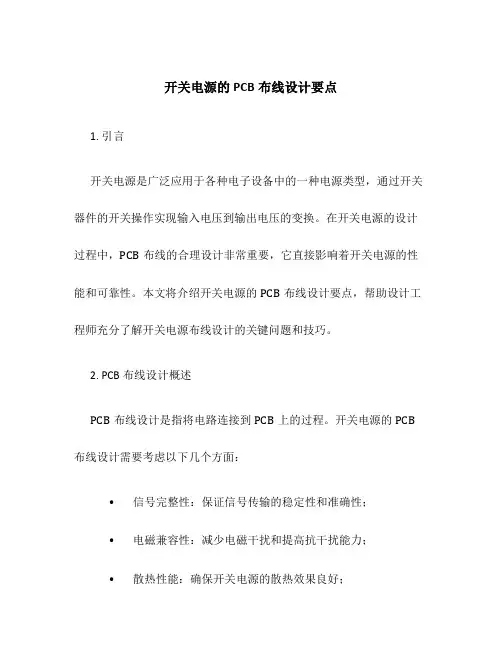

开关电源的PCB布线设计要点
开关电源的PCB布线设计要点1. 引言开关电源是广泛应用于各种电子设备中的一种电源类型,通过开关器件的开关操作实现输入电压到输出电压的变换。
在开关电源的设计过程中,PCB布线的合理设计非常重要,它直接影响着开关电源的性能和可靠性。
本文将介绍开关电源的PCB布线设计要点,帮助设计工程师充分了解开关电源布线设计的关键问题和技巧。
2. PCB布线设计概述PCB布线设计是指将电路连接到PCB上的过程。
开关电源的PCB 布线设计需要考虑以下几个方面:•信号完整性:保证信号传输的稳定性和准确性;•电磁兼容性:减少电磁干扰和提高抗干扰能力;•散热性能:确保开关电源的散热效果良好;•电流回流:合理安排电流回流路径,避免电流集中引起压降过大;•电源分布:优化电源分布,确保各部分电源供应稳定。
下面将从这几个方面详细说明开关电源的PCB布线设计要点。
3. 信号完整性在开关电源的PCB布线设计中,要注意以下几个方面以保证信号完整性:3.1 传输线长度和走向对于高速信号线,应尽量缩短传输线的长度,减少信号的传输延迟和功率损耗。
此外,还需要注意布线时信号线的走向,尽量避免信号线与干扰源的相交和平行布线。
3.2 地线和电源线布局合理布置地线和电源线可以有效降低地回路的电流噪声和电源噪声。
地线和电源线尽量平行布置,并使用大面积的跳线或地线分布可减少回流电流的影响。
3.3 地孔和绕线对于高频信号,应在信号线的连接位置加入地孔,以提高信号的接地效果。
对于较长的信号线,可采用绕线的方式来缩短信号路径,减小信号传输时延。
4. 电磁兼容性开关电源的PCB布线设计要考虑电磁兼容性,以减少电磁辐射和提高抗干扰能力。
4.1 地平面和分割在PCB布线设计中,应尽量保持完整的地平面,减少地回路的面积。
若需要隔离地面,可采用分割地面的方式,以提高电磁屏蔽的效果。
4.2 信号线走向和布线为降低电磁辐射和提高抗干扰能力,信号线尽量与干扰源的走向垂直布线。
开关电源PCB设计要求
开关电源PCB设计要求
开关电源是一种电子电源设备,用于将电源输入变换为特定电压、电
流或功率的输出。
PCB(Printed Circuit Board)则是开关电源的基本组
成部分,用于连接和支持开关电源的各个电子元件。
开关电源PCB设计对
于整个设备的性能和可靠性至关重要。
以下是开关电源PCB设计的一些重
要要求。
1.适配性:
2.布局和层次:
3.热管理:
开关电源通常会产生较大的热量,因此PCB设计必须考虑到热的排散。
在设计阶段应确定散热器的位置和尺寸,并优化散热路径,以确保设备工
作在安全的温度范围内。
4.电源轨迹:
应确保电源轨迹的短且低阻抗,以减少电压降和电源波动。
电源轨迹
也应与地轨迹分离,以减少互相干扰。
此外,应在电源轨迹上增加滤波电容,以降低噪声。
5.输入和输出滤波:
6.信号完整性:
7.EMC兼容性:
8.可维护性:
9.安全性:
总结:
开关电源PCB设计对于设备的性能和可靠性起着重要的作用。
在设计开关电源PCB时,需要考虑适配性、布局和层次、热管理、电源轨迹、输入和输出滤波、信号完整性、EMC兼容性、可维护性和安全性等要求。
理解并遵循这些设计要求将有助于确保开关电源PCB设计的质量和可靠性。
开关电源的PCB布线要求
开关电源的PCB布线要求开关电源是一种常见的电源之一。
在集成电路的建设中,PCB布线设计是非常重要的,因为合理的PCB布线设计可以大大提高电路的稳定性和可靠性。
特别是在开关电源中,良好的PCB布线设计可以保证电源的性能表现。
因此,本文将介绍开关电源的PCB布线要求。
1. 开关电源PCB布线的基本原则布线设计应遵循以下原则:最短距离布线、线路走向自然、防止串信和互相干扰、保证信号传输质量、减少交叉、噪声与干扰。
开关电源的PCB布线应遵循其工作原理和特征。
因此,布线应考虑以下几个方面:(1)控制单元和功率单元之间的布线开关电源中,控制单元和功率单元之间的布线最好采用双面铜箔。
两面分别贴附于不同的电路板侧面,通过足够的接地区域将控制单元与功率单元连接起来。
此外,控制单元和功率单元之间的布线应避免走近其他信号线,以减少干扰和噪声。
(2)开关管的布局在开关电源的设计中,布置开关管时,应考虑其焊盘的布局,避免电容器等元器件太近,导致开关管与其他元器件之间出现串扰和互相干扰的情况。
同时,开关管布线的电感应该保持足够小,以减少噪声的产生。
(3)输入输出滤波在开关电源中,输入和输出滤波电容应布置在尽可能近的地方,以便缩短电流路径,减小共模噪声,提高抗干扰性。
2. 开关电源PCB布线的具体实现(1)输出过滤电路的布置在开关电源中,输出过滤电容(Cout)、输出电感(LOut)和输出短路电菩(Rout)等元件构成的过滤电路主要是为了抵抗输出端的高频噪声,因此应尽可能在开关管的输出端背面布置上述元件,并较短距离地接线连接一起。
为进一步减小信号在跑动过程中的干扰,如条件允许可以考虑在输出位置借助Lcl滤波来过滤掉高频扰动。
(2)高频降噪电阻的布置在高频降噪电阻(RF)的布置中,为了规避开关管;管贞周围存在的两对互相耦合的集成电路阻抗,对RF电阻的参考铺方式有两种形式,具体布置如下。
(3)控制电路的布置控制电路包括开关电源脉宽调制芯片、反馈电路、保险丝、脉冲变压器等基本单元,其布置和连线应符合以下要求:a. 脉宽调制控制芯片应该在布局与连接两方面得到考虑,控制芯片两侧的布局以及自身内部元器件布局一定要工整、规整、紧凑,以避免噪声的干扰和影响;b. 比较器反馈电路应布置在控制芯片上,以尽可能减少反馈信号跑动的距离和串扰的影响;c. 连接在主电路和控制电路间的脉冲变压器电路应该收紧磁感线,保证高频信号附着到比较器变化的上升沿或下降沿。
安规的电源PCB的要求有哪些?你知道吗?
安规的电源PCB的要求有哪些?你知道吗?
开关耐压与漏电要求
当开关电源的输入、输出电压交流超过36V, 直流超过42V 时,需要考虑触电问题。
安规规定:任何两个可触及件或任何一个可触及件与电源的一极间漏电不要超过及件与电源的一极间漏电不要超过0.7mAp 或直流2mA。
输入电压为开关电源220V时,其冷热地之间的爬电距离不能小于6mm,两端口线间的间距必须大于3mm。
开关变压器的初次级之间的耐压要求使用交流3000v,设定漏电流为10mA。
进行1分钟的测试,其漏电流必须小于10mA.
开关电源的输入端对地(外壳)的耐压使用交流1500V,设定漏电流为10mA,进行1分钟的耐压测试,其漏电流必须小于10mA。
开关电源的输出端对地(外壳)的耐压使用直流500V,设定漏电流为10mA,进行1分钟的耐压测试,其漏电流必须小于10mA。
开关安全爬电距离要求
两线中的一次侧和二次侧安全距离:6mm,加1mm开槽也要4.5mm。
三线中的一次侧和二次侧安全距离:6mm,加1mm开槽也要4.5mm。
保险丝两铜箔之间安全距离>2.5mm。
加1mm开槽也要1.5mm。
L—N,L—GND,N—GND.之间的距离大于3.5mm。
初级滤波电容脚间距>4mm。
初次级间安全距离>6mm。
开关电源PCB布线要求
铜箔与铜箔之间:0.5mm
铜箔与焊点之间:0.75mm
焊点与焊点之间:1.0mm
铜箔与板边之间:0.25mm。
开关电源PCB布局指南
开关电源PCB布局指南开关电源是一种常见的电源供应器件,可将输入电压转换为所需的输出电压,广泛应用于各种电子设备中。
为了确保开关电源的正常运行和安全性,合理的PCB布局设计是非常重要的。
下面是一些开关电源PCB布局的指南。
1.分离高频和低频部分开关电源由高频和低频电路组成,应将它们分离开来以避免互相干扰。
将高频部分放在一块区域,并采取适当的隔离措施,例如增加地平面间距和降噪电容。
2.确保良好的地面平面地面平面是开关电源PCB布局的关键之一、地面平面应尽可能大,并尽量避免断裂和断层,以提供稳定的地面引用。
在地面平面上加入一些分隔岛来隔离高频和低频部分。
3.确保短而粗的电流路径为了减少损耗和EMI干扰,应尽量缩短电流路径。
合理优化布局,使输入和输出的电流路径尽量短。
同时,应采用足够宽的供电和接地线,以降低电阻和电感。
4.高频组件的布局高频组件包括开关管、变压器和滤波电容器等。
这些组件之间应尽量缩短距离,以降低电感和串扰。
变压器应放置在开关管附近,并与开关管垂直放置,以减少磁耦合和电感。
5.散热片和散热孔的布局开关电源的工作过程中会产生较大的热量,因此必须确保良好的散热能力。
散热片应尽量与功率器件接触紧密,并通过散热孔将热量导出。
散热片和散热孔的布局要合理,以确保均匀散热和良好的风流。
6.调试界面和滤波器为了便于调试和测量,应在PCB上设置相应的调试接口。
此外,为了减少EMI干扰,应在输入和输出端口附近添加合适的滤波器,以滤除高频噪声。
7.引脚位置和距离组件的引脚位置和距离对于开关电源的性能和可靠性至关重要。
引脚之间应尽量保持足够的距离,以避免串扰和短路。
同时,引脚的布局也应考虑到易于焊接和布线的因素。
8.信号和功率的分离为了避免信号和功率互相干扰,应尽量将它们分离开来。
信号线和电源线应尽量平行布置,但不要交叉或靠得太近。
此外,还可以在它们之间添加隔离层或屏蔽层,并使用差分传输线来减少干扰。
以上是关于开关电源PCB布局的一些指南。
开关电源布线安规要求
开关电源布线安规要求布线基本原则安全要求:1.安规要求安全距离:a.两线式:一次侧、二次侧安全距离:5.5mm min.(为防误差,预留6mm);加1.0mm破沟则4.5mm min.(为防误差,预留5mm)b.三线式:一次侧、二次侧安全距离:5.5mm min.(为防误差,预留6mm);加1.0mm破沟则4.5mm min.(为防误差,预留5mm)一次侧、FG安全距离:3.0mm min.(必须确定为FG,否则仍然要预留6mm;加1.0mm破沟则5mm)c.ACL、ACN安全距离:2.5mm min.(加1.0mm破沟则1.5mm min.)d.一次侧高压安全距离:1.5mm min.e.保险丝两端铜箔安全距离:2.5mm min.(加1.0mm破沟则1.5mm min.)2.PWB制作,布线最小距离:a.铜箔与铜箔:0.5mm min.b.铜箔与焊点:0.75mm min.c.焊点与焊点:1.0mm min.d.铜箔与板边:0.25mm min.e.孔边与孔边:1.0mm min.f.孔边与板边:1.0mm min.3.PWB制作,布线最小铜箔宽度:a.2oz:0.5mm min.;1oz:0.3mm min.b.电流承受力:1A/1.0mm min.(加锡则可减少为0.5mm min.)电气要求:1.一次侧电流路径:电路顺序;快捷方式(越短越佳)。
2.二次侧电流路径:电路顺序;快捷方式(越短越佳)。
3.CY1布线位置:一次侧接近大电容负端;二次侧接近变压器地端。
4.回授点布线位置:正回授端及负回授端接近输出端。
5.符合雷击测试要求:a.符合L-N 1KV;L(N)-FG 2KV(V 1.2/50uS、I 8/20uS):加07D471 Varistorb.符合L-N 6KV(500A):加07D471 Varistor、LF1加尖端放电、CY1加尖端放电c.符合L-N 6KV(3000A):加07D471 Varistor于Fuse前、LF1加尖端放电再并联雷击管(300V)*2 、CY1加尖端放电美观要求:1.转弯角度要求45度角。
开关电源PCB布板要领
开关电源PCB布板要领有人说关电源的布板反正很麻烦,我同意,因为它是开关电源,不是其他题目是讲“要领”,因此不讲细节,也不是教材,与教材或者他人的理解相左、我也不做过多解释有人说否!细节很重要,决定成败,我说,要领最重要,基本的东西最重要,关键的地方没整对,大方向都错了,谈何细节?因此只捡最重要的讲,,其余的自己去琢磨了。
要领就6个字:布局,地线,间距。
其实前4各字基本上是一层意思,后两个字是另外一层意思,这些是要领,其余的都是细节了。
开关电源在布线上最大的特点是拓扑引起的高频(高压)强电流与控制级的弱电信号交织在一起,首先要保证强电流的存在不干扰电源内部的控制信号,其次要尽量减少对外部的干扰(EMC)。
一句话:要运行最稳定、波形最漂亮、电磁兼容性最好。
关键词一:电流一个典型的开关电源强电流分布(图一):特点:1、每种拓扑的输入输出电流Ii 和Io幅度较大(与控制信号相比),但以直流为主。
2、每种拓扑的拓扑电流(It)幅度也较大,但一般没有尖峰毛刺,是拓扑产生的典型波形。
3、每种硬开关拓扑都有一个高频脉冲电流(Ip)回路,其幅度最大,且有可观的尖峰毛刺,其中毛刺部分幅度大,频率高,因而含有较高的能量。
它一般是由续流或者吸收(钳位)二极管反向恢复引起的冲击电流回路,是最容易引起干扰的元凶。
4、以上四种电流对应流经一段地线,并可能在对应的地线段上产生干扰电位差。
电流分类是开关电源布线的主要线索,请大家记住这个图。
关键词二:电容从图中可以看出,It和Ip电流完全(不是部分)地流经了各自对应的一个电容Ci和Co。
一般人很少去关注电容上流过的电流,而实际上这正是开关电源布局的关键之一。
干扰都是通过电容被旁路的,整个电路最强劲电流都在电容上,电容很重要!按照反应速度分,最快的器件是电容、二极管(别跟我扯正向恢复)等器件,最慢的器件是电感等器件。
要领一:高频脉冲电流(Ip)回路最小化(第一个圈)首先找到你电路的高频脉冲电流Ip回路(每个拓扑都有的),它一般都是由包括开关管在内的快速器件组成的环路,在布局上让它最小化(连线最短、面积最小,因而干扰最小)。
开关电源的PCB布线设计要点
开关电源的PCB布线设计要点开关电源(Switching Power Supply)是现代电子设备中常用的一种电源。
它由高频变压器、开关管等元器件组成,通过将交流变成直流供电,来满足各种类型的电子设备对于特定电压和电流的要求。
在进行开关电源的设计时,PCB布线设计是至关重要的步骤之一,因为合理的布线可以有效地提高电子设备的性能以及稳定性,而糟糕的布线则会导致电子设备出现故障,甚至引起火灾等危险。
因此,在这篇文章中,我们将介绍开关电源的PCB布线设计要点,以便各位设计者在开发开关电源时避免常见的错误。
1. 电源引脚设计开关电源的输入是交流电,输出是直流电,因此,电源引脚的布局是很重要的。
在设计过程中,应该将输入端和输出端的引脚分离,并尽量使用短导线连接。
此外,输入端和输出端应该放在PCB板的两侧,以降低电磁干扰,同时应该在PCB板上标注输入和输出端口。
2.电源地设计:电源地是开关电源工作的关键部分。
将电源地独立出来,并保持与电源输入端和输出端相互分离。
在电源输出端引出的输出电容器的一端应该与电源地衔接,大电容器的负极(-)和电源的负极也应该与电源地衔接。
电源地应该选用大面积的铜箔,并连续布置在整个PCB板上,尽可能缩短接地路径,从而降低线路电阻。
3. PCB板布局设计开关电源有许多元器件,包括变压器、电感、电容等。
在进行PCB布局设计时,应该按照元器件进行分区,避免相互影响和产生电磁干扰。
应用大功率的电容器时要突出考虑均布在PCB两侧,将热量均衡分散,以免电容器高温跑错。
4. PCB布线设计:在进行PCB布线时,应采用短距离连接器设计。
在进行布线之前,应先将元件在PCB上布局好,然后尽可能地使用短距离连接,控制最大的电路平面面积,避免布线太长,从而导致电磁干扰。
特别是对于高频开关管,应该采用短、宽的PCB线路进行布线,以降低线路电阻和电感。
5. 保护电路设计:开关电源自带保护电路,同时在PCB 布线设计中还应该添加相应的保护电路,以确保开关电源在出现异常情况时不会对其他电路进行伤害。
开关电源适配器的PCB布局布线要求
开关电源适配器的PCB布局布线要求串音是开关电源适配器和很多电子设备发生的一种干扰信号,它常常发生在开关电源的PCB中布线及电线、电缆间的导线互容互感里面,是PCB印制电路板中存在的最难克服的问题。
在解决电源适配器EMI问题时,首先应知道是传导干扰、辐射干扰还是串音干扰。
若开关电源PCB的一条带状线载有控制和逻辑电平,另一条带状线载有低电平信号,在平行布线长度超过10厘米时,将会产生串音干扰。
如果长长的电缆载有串行或并行的高速运行数字信号或控制信号,将会出现串音干扰,这是因为电线和电缆之间存在电场(互容)、磁场(互感)的作用。
带状线是什么?带状线就是出现干扰、发生串音的频率,是由电场、磁场耦合产生的。
开关电源PCB的带状线、电缆线中的导体靠近平行电线时,串音就会产生。
首先确定电场耦合(互容)和磁场耦合(互感)中哪种耦合最主要的,应该由电路阻抗、工作频率和磁场强度来决定。
这个方法很简单:当电源适配器和接收器的阻抗(单位是欧姆)的乘积大于1000时,主要是电场耦合;电源适配器和接收器的阻抗的乘积在300~1000之间时,磁场耦合和电场耦合都有可能是主要耦合,这时取决于电路间的配置和频率。
然而,这个方法并不适用于所有的情况,如在地板上PCB带状线之间的串音,因为这时PCB带状线的特性阻抗、负载阻抗及电源阻抗可能为正常标准状态,串音很可能是以电场耦合(互容)为主。
如果这时接收器采用屏蔽电缆并在屏蔽层的两端接地,则磁场耦合是主要的。
低频时,呈现较低的电路阻抗,电场耦合是主要的。
只有找到耦合的对象,抑制产生耦合的通道,才能使耦合的能量衰减或耗散。
PCB的电磁辐射跟其他电气设备一样,也有差模辐射和共模辐射两种基本类型。
差模辐射的特点取决于闭合回路的电流特性;共模辐射是由对地干扰噪声电压引起的。
PCB并不是单根线而是多根线,它们的电流不相等,所以不能简单地考虑只是差模辐射的作用,必须考虑所有电流的作用。
由于差模电流是相减的,共模辐射电流是相加的,所以分析辐射时,即使共模电流比差模电流小很多,也会产生一定程度的电场辐射。
开关电源的PCB排版注意事项
开关电源的PCB排版注意事项1、先谈Y电容放置1、Y电容通用脚距是10mm,留出焊盘,中间的空隙是8mm,中间最好不要走线。
2、中间不走线,放置的地方当然是板的上下,左为强电,右为弱电,强电端的GND最好为功率地,弱电端的GND最好是靠近变压器的GND引脚。
3、对于有输入地线的,就有3个Y,放置也是有讲究的。
4、Y电容接变压器GND端依据《无Y电容电源》的设计参考,接后面电容我想也是一样道理吧。
2、再往大功率的,遵循的还是两点1、主电流回路最好不要使用跳线,如果一定要使用跳线就需加套管,跳线的上面如果有元器件的话,还需要点胶。
2、在有限平面积里及安全距离内尽可能的加粗,如果不能加粗,就需要加辅焊层。
注:X和Y电容都是安规电容,区别是X电容接在输入线两端用来消除差模干扰,Y 电容接在输入线和地线之间,用来消除共模干扰。
X电容采用塑封的方形高压CBB电容,CBB电容不但有更好的电气性能,而且与电源的输入端并联可以有效的减小高频脉冲对开关电源的影响。
Y电容---常采用高压瓷片的。
Y型电容连接在相线与地线之间。
为了不超过相关安全标准限定的地线允许泄漏值,这些电容的值大约在几nF。
一般地,Y 电容应连接到噪声干扰较大的导线上。
Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线。
X电容和Y电容统称为安规电容,安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压:X电容底下又分为X1, X2, X3,主要差别在于:a. X1耐高压大于2.5 kV, 小于等于4 kV;b. X2耐高压小于等于2.5 kV;c. X3耐高压小于等于1.2 kV;Y电容底下又分为Y1, Y2, Y3,Y4, 主要差别在于:a. Y1耐高压大于8 kV;b. Y2耐高压大于5 kV;c. Y3耐高压 n/a;d. Y4耐高压大于2.5 kV;。
开关电源pcb设计规则
开关电源PCB设计规则1. 概述开关电源是一种能将电能从一种形式转换为另一种形式的电源,广泛应用于电子设备中。
PCB(Printed Circuit Board)设计是开关电源设计中的核心环节之一,合理的PCB设计可以提高开关电源的性能和可靠性。
本文将详细介绍开关电源PCB设计的规则和注意事项。
2. PCB尺寸和层数2.1 尺寸PCB尺寸的选择应根据实际应用需求来确定,同时要考虑到安装空间和成本因素。
一般情况下,尽量选择较小的尺寸,以减小电磁干扰和噪声。
2.2 层数开关电源PCB的层数一般选择2到4层,根据电路复杂度和成本因素进行选择。
较复杂的开关电源电路可以选择4层,以提高信号完整性和电磁兼容性。
3. 元件布局3.1 输入和输出电源布局输入和输出电源应尽量分开布局,避免相互干扰。
输入电源和输出电源之间应设置隔离区域,以减小噪声的传导。
3.2 元件布局原则元件的布局应遵循以下原则: - 尽量缩短信号和电源线的长度,减小电磁干扰。
- 尽量减小元件之间的距离,减小电路的阻抗。
- 保持元件的对称布局,提高电路的稳定性。
- 避免元件之间的交叉布线,减小串扰。
3.3 热点元件布局对于发热较大的元件(如功率管、变压器等),应考虑合理的散热布局。
将这些元件放置在PCB的边缘位置,便于散热和维护。
4. 线路布线4.1 信号和电源线的布线信号线和电源线应分开布线,避免相互干扰。
尽量使用直线布线,减小电磁辐射。
对于高频信号线,应尽量采用短而粗的线路,以降低阻抗。
4.2 地线布线地线是开关电源PCB设计中非常重要的一部分。
地线应尽量宽且短,以减小地线的阻抗。
在布线时,要避免地线与信号线、电源线交叉,减小串扰。
4.3 电源线布线电源线应尽量宽,以降低线路的阻抗。
在布线时,要避免电源线与信号线、地线交叉,减小干扰。
4.4 传输线布线对于高速传输线,应采用差分线布线,以提高抗干扰能力。
差分线应保持相等的长度,并且布线要避免与其他线路交叉。
开关电源PCB设计规范
开关电源PCB设计规范一、安全距离(AC100V~240V)1, 保险之前标准,基本绝缘的电源距离≥2.5mm,加强绝缘的电源≥3.4mm,不足则开槽,槽宽≥0.8 mm.2, 保险之后到整流桥的距离200VRMS/1mm,整流桥后400VDC距离应≥1.0 mm.3, 初次级之间距离≥6 mm不足则PCB开槽, 槽宽≥0.8 mm.4, 不同电路中信号的走线及低压电路线与线之间距离不≥0.2 mm.,输出功率电路线与线之间距离不小于0.3 mm.焊盘和焊盘不小于0.6 mm .保护地和初级之间标准距离基本绝缘≥4.0 mm,加强绝缘≥5.0mm.二、EMI1, 主K的功率回路尽可能做到短小,吸收电路应紧靠变压器初级布置,吸收电路尽量短小.2, 从变压器次级到第一级滤波电容的环路尽量短小.3, 凡滤波电容的正极焊盘必须开槽(包括输入大电解,输出电解,VCC滤波电解)4, 凡EMI滤波器中的X电容焊盘必须开槽,若某种原因无法开槽者,必须把滤波电路的阻抗做小.5, 对于跨接在初次级间的Y1电容,在功率≤20W,Y1电容高压侧可以和IC,变压器散热片共地,但次级必须独立引出地线.功率>20W,Y1电容两侧必须独立接地.6, EMI滤波器中的差模和共模电感必须与变压器磁场方向正交,并且最大程度远离主功率变换部分.7, EMI滤波器走线必须短小,一目了然,不要有太多弯拆.如果位置足够大,则EMI滤波器所有元件呈直线排列,连线最短小.8, 输出主整流管必须有吸收电路,并最大限度靠近整流管.9, ESD措施在AC共模及AC差模下放置放电尖端距离是≥0.5,≤1在Y1电容两侧放置放电尖端一般是6 mm..三、信号的完整性和非易失性1, 原则上光耦处的连接电路尽量短小,以避免不必要的干扰.2, IC的驱动信号线可以放长一点,但确记不要和FB信号并行,也不要和IS信号并行.3, 各种保护信号不要和驱动信号并行,应独立走线,以防误动作.4, 对于384X、75XX、68XX、OB22XX、等PWM IC来说,振荡用的定时电阻和定时电容必须在IC附近以最短距离和相应的PIN连接,各种信号(包括FB和IS)的滤波电路及相位,频率、增益补偿电路也必须在IC附近以最短距离和相应的PIN连接.5, 恒压环路的电压取样应从输出的未端去取,TL431的地方也应接到输出的未端6, 在主功率电路中,采用单点接地法来防止公共阻抗耦合噪声,信号地和功率地必须分开,Y1电容和散热片必须独立接地,Y电容地尽可能铺完铜箔,并在该铜箔上铺镀锡层,减小此噪声旁路了的阻抗,最大限度减小流向LISN7, 对于单组输出而言,输出末端必须是经过LCπ型滤波,对于多组输出,从变压器返回端上独立分支每一路的地线,并保证整流电路最短小,最后在输出末端汇合所有地线,这样Noise最小8, 开关驱动MOSFC-T的,G(栅极)对地或者G(栅极)对S(源极)必须接一个10K电阻,以防静电、雷击、瞬态开机击穿.9, 适配器和开放板,铜箔的走线电流密度定为10A/mm 1盎司,电流不够的,则铺上阻焊层铜条,铜条宽度不小于0.8mm.10, 对于多路输出不共地者,在两个地之间接一个2200PF左右的瓷片或CBB或Y2电容.11,光藕上的偏流电阻接到输出滤波电感的前面,提高动态响应.如下图:四、热设计1, 目前的PWM IC的上限温度均为85℃,故该IC应远离发热源,比如IC不能放在变压器下面,不能和功率管距离太近,其它的控制IC也如此.2, 散热片不允许跨越初,次级,因存在安全隐患及生产不易操作.3, 有风扇者,按风道设计散热片位置,无风扇者,按自然散热通道设计位置.4,某些客户要求电源在50℃~60℃正常工作.在保证PCB结构强度的前提下,在变压器底部开通风槽,槽宽和槽长略小于变压器窗口部分.5, 对于某些高温环境下工作的电源,而MOSFET及输出整流管采用卧式安装者,可在其下方开槽或开孔,孔的直径为Φ3,孔的数量为2~4个.6, 开槽及开孔处生产时,贴高温胶纸过波峰,防止漏锡7,电容和发热元件(诸如MOSFET,变压器,整流二极管)至少相隔1mm..五、高频200~400KHZ 不隔离电源(5W~30W)布板规则1,对于双面板,必须把背面的铜箔尽可能铺满,所有的地线从该地平面引出(包括输出地).对于单面板,主功率地必须从地线输入单独引出,并留出足够多的铜箔宽度,主功率地必须和其它地线分离,最后汇集到地线引入端口.2,所有PWM IC的地线必须从输出地上引出,以最短距离连接取样电路,以防止地线上公共阻抗耦合的噪声.3,IC之驱动电路Iduive r≥500mA者可直接推MOSFET.不足而又用到低压大功率MOSFET者,必须加图腾柱,图腾柱与MOSFET就近连接,并且图腾柱上管之集电极就近对地连接1MF和0.1MF,耐压为25V或50V.六、UL1310安规距离1. AC100 ~ 240Vac ,L对N距离≥4.8mm2. AC50 ~150Vac ,L对N距离≥1.6mm对于金属外壳并且外壳接大地的L .N对PE 6.4mm.L对N 6.4mm。
开关电源的PCB布局走线
开关电源的PCB布局走线首先从开关电源的设计及生产工艺开始描述吧,先说说印制板的设计。
开关电源工作在高频率,高脉冲状态,属于模拟电路中的一个比较特殊种类。
布板时须遵循高频电路布线原则。
1、布局:脉冲电压连线尽可能短,其中输入开关管到变压器连线,输出变压器到整流管连接线。
脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。
输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接近开关电源输入端,输入线应避免与其他电路平行,应避开。
Y电容应放置在机壳接地端子或FG 连接端。
共摸电感应与变压器保持一定距离,以避免磁偶合。
如不好处理可在共摸电感与变压器间加一屏蔽,以上几项对开关电源的EMC性能影响较大。
输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子,可影响电源输出纹波指标,两只小容量电容并联效果应优于用一只大容量电容。
发热器件要和电解电容保持一定距离,以延长整机寿命,电解电容是开关电源寿命的瓶劲,如变压器、功率管、大功率电阻要和电解保持距离,电解之间也须留出散热空间,条件允许可将其放置在进风口控制部分要注意:高阻抗弱信号电路连线要尽量短如取样反馈环路,在处理时要尽量避免其受干扰、电流取样信号电路,特别是电流控制型电路,处理不好易出现一些想不到的意外,其中有一些技巧现以3843电路举例见图(1)图一效果要好于图二,图二在满载时用示波器观测电流波形上明显叠加尖刺,由于干扰限流点比设计值偏低,图一则没有这种现象、还有开关管驱动信号电路,开关管驱动电阻要靠近开关管,可提高开关管工作可靠性,这和功率MOSFET高直流阻抗电压驱动特性有关。
下面谈一谈印制板布线的一些原则。
线间距:随着印制线路板制造工艺的不断完善和提高,一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题,完全能够满足大多数应用场合。
考虑到开关电源所采用的元器件及生产工艺,一般双面板最小线间距设为0.3mm,单面板最小线间距设为0.5mm,焊盘与焊盘、焊盘与过孔或过孔与过孔,最小间距设为0.5mm,可避免在焊接操作过程中出现“桥接”现象。
开关电源pcb布线规则和技巧
开关电源pcb布线规则和技巧开关电源pcb布线规则和技巧开关电源是一种常用的电源类型,其使用广泛,如计算机、通信设备、家用电器等。
在设计开关电源时,合理的pcb布线是至关重要的。
下面介绍一些开关电源pcb布线的规则和技巧。
1. 保持信号传输路径短在布线时,应尽量缩短信号传输路径,减少信号传输过程中的干扰和损耗。
同时,在同一层内布置输入输出端口,并采用直接相连的方式进行连接。
2. 分离高频和低频信号开关电源中存在高频和低频信号,这些信号在传输过程中可能会产生互相干扰。
因此,在布线时应将高频和低频信号分离,并采用不同的层次进行布置。
3. 采用地平面地平面是一种有效减少干扰的方法。
在开关电源pcb设计中,应采用地平面,并将其与各个模块之间进行连接。
4. 避免回流现象回流现象是指当高速电流通过一个导体时,在导体两端产生感应电压并形成反向流动现象。
这种现象会导致噪声和干扰等问题。
为避免回流现象,在布线时应尽量避免导体走直线,而采用缓慢弯曲的方式进行布置。
5. 保持信号对称性在布线时,应保持信号对称性,即将输入和输出端口放置在同一侧,并采用相同的长度和宽度进行连接。
这样可以有效减少信号传输过程中的干扰和损耗。
6. 降低电感电感是一种常见的干扰源,会对开关电源的性能产生影响。
因此,在布线时应尽量降低电感,并采用短而宽的导体进行连接。
7. 避免共模干扰共模干扰是指两个信号共同受到噪声或干扰。
为避免共模干扰,在布线时应将各个信号分离,并采用不同的层次进行连接。
8. 保持距离在布线时,应保持各个元件之间的距离,以避免互相干扰。
同时,在不同层次之间也应保持一定距离,并采用合适的连接方式进行连接。
以上就是开关电源pcb布线规则和技巧的介绍。
合理的pcb布线可以有效提升开关电源的性能和稳定性,同时也可以减少噪声和干扰等问题。
因此,在设计开关电源时应重视pcb布线的规划和设计。
开关电源pcb设计规则
开关电源pcb设计规则什么是开关电源pcb设计规则?开关电源pcb设计规则是在开关电源电路设计中,遵循的一系列准则和规定,旨在确保电路的性能、稳定性、可靠性和安全性。
通过遵循这些规则,设计师可以提高电源的效率,降低功耗,减少电磁干扰,并确保电源在各种工作条件下都能正常运行。
一、布局设计规则1.1 确定器件的布局:开关电源pcb设计应将不同功率和功能的器件分隔开,以降低相互之间的干扰和损耗。
1.2 确定输入和输出电源轨的布局:将输入和输出电源轨远离彼此,并使用合适的屏蔽方法,以减少电磁干扰。
1.3 确定高功率和低功率部分之间的布局:将高功率部分和低功率部分分隔开,避免相互干扰。
1.4 确定散热部件的布局:将散热部件放置在电流流过的区域,并确保其可以有效散热。
1.5 确定负载布局:将负载电阻或负载器件放置在电路板上离开其他器件的位置,以减少干扰。
二、电源轨和地的布线规则2.1 确定输入和输出电源轨的宽度:根据负载电流和线路长度,适当增加电源轨的宽度,以降低电压降和功耗。
2.2 分离输入和输出电源轨:输入和输出电源轨应该分隔并远离彼此,以避免干扰。
2.3 构建地平面:设计一个统一的地平面,以确保信号和电源轨的地返回流平衡。
2.4 地线的布线方式:使用宽而短的地线,减少地回路的电感和电阻。
2.5 输入和输出电源轨的降噪:在电源轨上加装适当的降噪电容和电感,以滤除高频噪声。
三、滤波和降噪规则3.1 输入滤波网络:为了减少电源干扰以及滤除高频噪声,应在输入端添加适当的滤波网络。
3.2 输出滤波网络:为了减少输出端的纹波和噪声,应添加合适的滤波电容和电感。
3.3 降低连接线的电感:使用短而宽的连接线,并使用合适的屏蔽以减小电感。
3.4 适当的接地:地线的抗干扰能力对开关电源的稳定性至关重要,应遵循良好的接地规则,减少地线回流电流对其它信号的干扰。
四、散热设计规则4.1 热量产生与传导:对于高功率的开关电源,应设计出合理的散热系统,以确保器件和电路板不会过热。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
开关电源的PCB布线设计开关电源PCB排版是开发电源产品中的一个重要过程。
许多情况下,一个在纸上设计得非常完美的电源可能在初次调试时无法正常工作,原因是该电源的PCB排版存在着许多问题.0、引言为了适应电子产品飞快的更新换代节奏,产品设计工程师更倾向于选择在市场上很容易采购到的AC/DC适配器,并把多组直流电源直接安装在系统的线路板上。
由于开关电源产生的电磁干扰会影响到其电子产品的正常工作,正确的电源PCB排版就变得非常重要。
开关电源PCB排版与数字电路PCB排版完全不一样。
在数字电路排版中,许多数字芯片可以通过PCB软件来自动排列,且芯片之间的连接线可以通过PCB软件来自动连接。
用自动排版方式排出的开关电源肯定无法正常工作。
所以,没计人员需要对开关电源PCB排版基本规则和开关电源工作原理有一定的了解。
1、开关电源PCB排版基本要点1.1 电容高频滤波特性图1是电容器基本结构和高频等效模型。
电容的基本公式是式(1)显示,减小电容器极板之间的距离(d)和增加极板的截面积(A)将增加电容器的电容量。
电容通常存在等效串联电阻(ESR)和等效串联电感(ESL)二个寄生参数。
图2是电容器在不同工作频率下的阻抗(Zc)。
一个电容器的谐振频率(fo)可以从它自身电容量(C)和等效串联电感量(LESL)得到,即当一个电容器工作频率在fo以下时,其阻抗随频率的上升而减小,即当电容器工作频率在fo以上时,其阻抗会随频率的上升而增加,即当电容器工作频率接近fo时,电容阻抗就等于它的等效串联电阻(RESR)。
电解电容器一般都有很大的电容量和很大的等效串联电感。
由于它的谐振频率很低,所以只能使用在低频滤波上。
钽电容器一般都有较大电容量和较小等效串联电感,因而它的谐振频率会高于电解电容器,并能使用在中高频滤波上。
瓷片电容器电容量和等效串联电感一般都很小,因而它的谐振频率远高于电解电容器和钽电容器,所以能使用在高频滤波和旁路电路上。
由于小电容量瓷片电容器的谐振频率会比大电容量瓷片电容器的谐振频率要高,因此,在选择旁路电容时不能光选用电容值过高的瓷片电容器。
为了改善电容的高频特性,多个不同特性的电容器可以并联起来使用。
图3是多个不同特性的电容器并联后阻抗改善的效果。
电源排版基本要点1旁路瓷片电容器的电容不能太大,而它的寄生串联电感应尽量小,多个电容器并联能改善电容的高频阻抗特性。
图4显示了在一个PCB上输入电源(Vin)至负载(RL)的不同走线方式。
为了降低滤波电容器(C)的ESL,其引线长度应尽量减短;而Vin。
正极至RL和Vin负极至R1的走线应尽量靠近。
1.2 电感高频滤波特性图5中的电流环路类似于一匝线圈的电感。
高频交流电流所产生的电磁场R(t)将环绕在此环路的外部和内部。
如果高频电流环路面积(Ac)很大,就会在此环路的内外部产生很大的电磁干扰。
电感的基本公式是从式(5)可知,减小环路的面积(Ac)和增加环路周长(lm)可减小L。
电感通常存在等效并联电阻(EPR)和等效并联电容(Cp)二个寄生参数。
图6是电感在不同工作频率下的阻抗(ZL)。
谐振频率(fo)可以从电感自身电感值(L)和它的等效并联电容值(Cp)得到,即当一个电感工作频率在fo以下时,电感阻抗随频率的上升而增加,即当电感工作频率在fo以上时,电感阻抗随频率的上升而减小,即当电感工作频率接近fo时,电感阻抗就等于它的等效并联电阻(REPR)。
在开关电源中电感的Cp应该控制得越小越好。
同时必须注意到,同一电感量的电感会由于线圈结构不同而产生不同的Cp值。
图7就显示了同一电感量的电感在二种不同的线圈结构下不同的Cp值。
图7(a)电感的5匝绕组是按顺序绕制。
这种线圈结构的Cp值是l匝线圈等效并联电容值(C)的1/5。
图7(b)电感的5匝绕组是按交叉顺序绕制。
其中绕组4和5放置在绕组1、2、3之间,而绕组l和5非常靠近。
这种线圈结构所产牛的Cp是1匝线圈C值的两倍。
可以看到,相同电感量的两种电感的Cp值居然相差达数倍。
在高频滤波上如果一个电感的Cp值太大,高频噪音就会很容易地通过Cp直接耦合到负载上。
这样的电感也就失去了它的高频滤波功能。
图8显示了在一个PCB上Vin通过L至负载(RL)的不同走线方式。
为了降低电感的Cp,电感的二个引脚应尽量远离。
而Vin正极至RL和Vin负极至RL的走线应尽量靠近。
电源排版基本要点2电感的寄生并联电容应尽量小,电感引脚焊盘之间的距离越远越好。
1.3 镜像面电磁理论中的镜像面概念对设计者掌握开关电源的PCB排版会有很大的帮助。
图9是镜像面的基本概念。
图9(a)是当直流电流在一个接地层上方流过时的情景。
此时在地层上的返回直流电流非常均匀地分布在整个地层面上。
图9(h)显示当高频电流在同一个地层上方流过时的情景。
此时在地层上的返回交流电流只能流在地层面的中间而地层面的两边则完全没有电流。
一日.理解了镜像面概念,我们很容易看到在图10中地层面上走线的问题。
接地层(Ground Plane),没汁人员应该尽量避免在地层上放置任何功率或信号走线。
一旦地层上的走线破坏了整个高频环路,该电路会产牛很强的电磁波辐射而破坏周边电子器件的正常工作。
电源排版基本要点3避免在地层上放置任何功率或信号走线。
1.4 高频环路开关电源中有许多由功率器件所组成的高频环路,如果对这△环路处婵得不好的话,就会对电源的正常工作造成很大影响。
为了减小高频环路所产生的电磁波噪音,该环路的面积应该控制得非常小。
如图l1(a)所示,高频电流环路面积很大,就会在环路的内部和外部产生很强的电磁于扰。
同样的高频电流,当环路面积设计得非常小时,如图11(b)所示,环路内部和外部电磁场互相抵消,整个电路会变得非常安静。
电源排版基本要点4高频环路的面积应尽可能减小。
1.5 过孔和焊盘放置许多设计人员喜欢在多层PCB卜放置很多过孔(VIAS)。
但是,必须避免在高频电流返同路径上放置过多过。
否则,地层上高频电流走线会遭到破坏。
如果必须在高频电流路径上放置一些过孔的活,过孔之间可以留出一空间让高频电流顺利通过,图12显示了过孔放置方式。
电源排版基本要点5过孔放置不应破坏高频电流在地层上的流经。
设计者同时应注意不同焊盘的形状会产生不同的串联电感。
图13显示了儿种焊盘形状的串联电感值。
旁路电容(Decouple)的放置也要考虑到它的串联电感值。
旁路电容必须是低阻抗和低ESL乩的瓷片电容。
但如果一个高品质瓷片电容在PCB上放置的方式不对,它的高频滤波功能也就消失了。
图14显示了旁路电容正确和错误的放置方式。
1.6 电源直流输出许多开关电源的负载远离电源的输出端口。
为了避免输出走线受电源自身或周边电子器件所产生的电磁下扰,输出电源走线必须像图l5(b)那样靠得很近,使输出电流环路的面积尽可能减小。
l.7 地层在系统板上的分隔新一代电子产品系统板上会同时有模拟电路、数字电路、开关电源电路。
为了减小开关电源噪音对敏感的模拟和数字电路的影响,通常需要分隔不同电路的接地层。
如果选用多层PCB,不同电路的接地层可由不同PCB板层来分隔。
如果整个产品只有一层接地层,则必须像图16中那样在单层中分隔。
无论是在多层PCB上进行地层分隔还是在单层PCB 上进行地层分隔,不同电路的地层都应该通过单点与开关电源的接地层相连接。
电源排版基本要点6系统板上不同电路需要不同接地层,不同电路的接地层通过单点与电源接地层相连接。
2、开关电源PCB排版例子设汁人员应能在此线路图上区分出功率电路中元器件和控制信号电路中元器件。
如果设计者将该电源中所有的元器件当作数字电路中的元器件来处理,则问题会相当严重。
通常首先需要知道电源高频电流的路径,并区分小信号控制电路和功率电路元器件及其走线。
一般来讲,电源的功率电路主要包括输入滤波电容、输出滤波电容、滤波电感、上下端功率场效应管。
控制电路主要包括PWM控制芯片、旁路电容、自举电路、反馈分压电阻、反馈补偿电路。
2.l 电源功率电路PCB排版电源功率器件在PCB上正确的放置和走线将决定整个电源工作是否正常。
设计人员首先要对开关电源功率器件上的电压和电流的波形有一一定的了解。
图18显示一个降压式开关电源功率电路元器件上的电流和电压波形。
由于从输入滤波电容(Cin),上端场效应管(S1)和F端场效应管(S2)中所流过的电流是带有高频率和高峰值的交流电流,所以由Cin-S1-S2所形成的环路面积要尽量减小。
同时由S2,L和输出滤波电容(Cout)所组成的环路面积也要尽量减小。
如果设汁者未按本文所述的要点来制作功率电路PCB,很可能制作出网19所示的电源PCB,图19的PCB排版存在许多错误:第一,由于Cin有很大的ESL,Cin的高频滤波能力基本上消失;第二,Cin-S1-S2和S1-LCout环路的面积太大,所产生的电磁噪音会对电源本身和周边电路造成很大于扰;第三,L的焊盘靠得太近,造成Cp太大而降低了它的高频滤波功能;第四,Cout焊盘引线太长,造成FSL太大而失去了高频滤波线。
Cin-S1-S2和S2-L-Cout环路的面积已控制到最小。
S1的源极,S2的漏极和L之问的连接点是一整块铜片焊盘。
由于该连接点上的电压是高频,S1、S2和L需要靠得非常近。
虽然L和Cout之间的走线上没有高峰值的高频电流,但比较宽的走线可以降低直流阻抗的损耗使电源的效率得到提高。
如果成本上允许,电源可用一面完全是接地层的双面PCB,但必须注意在地层卜尽量避免走功率和信号线。
在电源的输入和输出端口还各增加了一个瓷片电容器来改善电源的高频滤波性能。
2.2 电源控制电路PCB排版电源控制电路PCB排版也是非常重要的。
不合理的排版会造成电源输出电压的漂移和振荡。
控制线路应放置在功率电路的边上,绝对不能放在高频交流环路的中间。
旁路电容要尽量靠近芯片的Vcc和接地脚(GND)。
反馈分压电阻最好也放置在芯片附近。
芯片驱动至场效应管的环路也要尽量减短。
电源排版基本要点7控制芯片至上端和下端场效应管的驱动电路环路要尽量短。
2.3开关电源PCB排版例1图21是图17 PCB的元器件面走线图。
此电源中采用了一个低价PWM控制器(Semtech型号SCIIO4A)。
PCB下层是一个完整的接地层。
此PCB功率地层与控制地层之间没有分隔。
可以看到该电源的功率电路由输入插座(PCB左上端)通过输入滤波电容器(C1,C2,),S1,S2,L1,输出滤波电容器(C10,C11,C12,C13),一直到输出插座(PCB右下端)。
SCll04A被放置在PCB的左下端。
因为,在地层上功率电路电流不通过控制电路,所以,无必要将控制电路接地层与功率电路接地层进行分隔。
如果输入插座是放置在PCB的左下端,那么在地层上功率电路电流会直接通过控制电路,这时就有必要将二者分隔。
