工程制图复习题含答案

工程制图复习题含答案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

工程制图复习题及答案

工程制图复习题及答案1. 简述工程制图的基本原则。

2. 解释什么是第一角投影法和第三角投影法，并说明它们的区别。

3. 描述尺寸标注的基本规则。

4. 简述剖面图和断面图的区别及应用场景。

5. 解释什么是公差和配合，并举例说明其在工程制图中的重要性。

6. 列举常见的工程材料，并说明它们在制图中的表示方法。

7. 描述如何使用AutoCAD软件绘制简单的平面图形。

8. 解释什么是焊接符号，并举例说明其在工程图纸中的应用。

9. 简述装配图的作用及其在工程制图中的重要性。

10. 给出一个工程制图的实例，说明其设计意图和制图步骤。

答案1. 工程制图的基本原则包括：清晰性、准确性、简洁性和标准化。

这些原则确保图纸能够被准确无误地理解和执行。

2. 第一角投影法和第三角投影法的区别：第一角投影法中，物体的视图是从物体的正面、侧面和顶面进行投影，而第三角投影法则是从物体的背面、侧面和顶面进行投影。

这两种方法在不同国家和地区有不同的使用习惯。

3. 尺寸标注的基本规则：尺寸线应平行于被标注的边缘，尺寸数字应清晰可读，尺寸应包括长度、宽度和高度等。

4. 剖面图和断面图的区别：剖面图是将物体沿某一平面切开后，显示其内部结构的图形；断面图则是显示物体在某一特定截面上的图形。

5. 公差和配合的重要性：公差是指允许的尺寸变化范围，配合则是指两个或多个部件之间的尺寸关系。

它们确保了部件的互换性和装配的可行性。

6. 常见的工程材料包括：钢材、铝材、塑料、木材等。

在制图中，材料通常通过特定的符号或文字说明来表示。

7. 使用AutoCAD绘制平面图形的步骤：首先打开AutoCAD软件，然后选择绘图工具，如直线、圆形等，按照设计意图绘制图形，最后进行尺寸标注和细节处理。

8. 焊接符号的应用：焊接符号用于指示焊接的类型、位置和尺寸，确保焊接工作的准确性和一致性。

9. 装配图的作用：装配图展示了多个部件如何组合成一个完整的设备或结构，它对于生产、装配和维修都至关重要。

工程制图复习试题及答案

工程制图试题A（试卷共8页，答题时间120分钟）1、下列图中反映两直线垂直相交的是（）。

A B C D2、找到与投影图相对应的几何体，并填写相应的编码。

(1) （） (2) （）3、已知形体的主、俯视图，正确的左视图是（）。

系专业层次姓名学号┉┉┉┉┉┉┉┉┉┉┉密┉┉┉┉┉┉┉┉┉┉封┉┉┉┉┉┉┉┉┉┉线┉┉┉┉┉┉┉┉┉4、已知形体的主视图和俯视图，正确的左视图是（）。

5、已知形体的主、俯视图，判断正确的左视图是（）。

6、已知形体的主、俯视图，正确的左视图是（）。

7、已知形体的主、俯视图，正确的左视图是（）。

8、对照轴侧图，正确的三面投影图是（）。

9. 下面四组剖面图中，画得正确的是( )。

二、填空题（每空1分，共20分）1、若粗线宽度为b，则中线宽度为，细线宽度为。

2、建筑图中的尺寸除及以米为单位外，其他一律以毫米为单位。

3、平行正投影的性质有：度量性、、、、。

4、圆锥被一个平面截切时，若该截平面与轴线的夹角θ大于圆锥素线与轴线的夹角α ，则所产生的截交线的形状为。

5、在钢筋混凝土结构图中的Φ6@200，其中Φ表示，@表示。

6、尺寸标注的组成、、、。

7、一套房屋施工图按其用途的不同可分为施工图、施工图、_____________施工图。

8、标高用于表示某一位置的高度，分为和两种。

三、作图题（共 45 分）1、根据组合体的两个视图，补画第三视图。

（共17分）（1）（9分）（2）（8分）2、求作三角形ABC与四边形的交线，并表明可见性。

（8分）3、试求正四棱锥被平面切割后的三面投影。

（10分）4、试求圆拱屋面与斜屋面的交线。

（10分）四、作图应用题（共15 分）作图要求：根据所给梁的剖面图，在指定位置完成1-1和2-2断面图，并对钢筋进行标注。

工程制图答案A 一二、填空题（每空 1分，共20 分）答案如下，每空1分。

1、0.5b 0.25b2、标高总平面图3、积聚性平行性定比性相仿性4、椭圆5、钢筋等级符号相邻钢筋中心距6、尺寸线尺寸界线起止符号尺寸数字7、建筑结构设备8、绝对标高相对标高三、简答题（共45 分）答案要点如下：1、根据组合体的两个视图，补画第三视图。

工程制图复习题(含答案)

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图复习题及答案

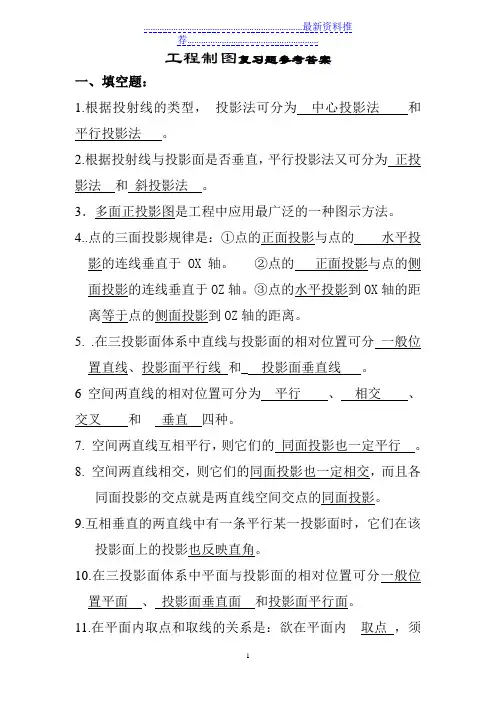

工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。

2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。

3．多面正投影图是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。

6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

7. 空间两直线互相平行，则它们的同面投影也一定平行。

8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有积聚性法和辅助线法。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。

16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。

②__新的投影面必须垂直于原有的一个投影面__ 。

17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。

18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。

工程制图复习题附答案

工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。

答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。

答案：毫米3. 工程制图中，表示物体对称性的符号是________。

答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。

答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。

答案：度符号6. 工程制图中，表示物体厚度的线型是________。

工程制图复习题(带答案)

工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影，可以利用素线法来做。

（）╳平面立体相贯，相贯线可能是一组也可能是两组。

（）√曲线的投影只能是曲线。

（）╳直线的投影只能是直线。

（）╳平面截割圆柱，截交线有可能是矩形。

（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图复习题(带答案)

工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影，可以利用素线法来做。

（）╳平面立体相贯，相贯线可能是一组也可能是两组。

（）√曲线的投影只能是曲线。

（）╳直线的投影只能是直线。

（）╳平面截割圆柱，截交线有可能是矩形。

（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图复习题(带答案)

工程制图期末复习试题一、填空题1。

当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2。

平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。

曲线根据其上面点所属平面不同分为:平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7。

在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。

正等轴测图的伸缩系数是，简化伸缩系数是。

0。

82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13。

投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15。

用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影,可以利用素线法来做。

( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。

（) ╳直线的投影只能是直线。

（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。

（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。

工程制图复习题(带答案)

工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线&7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形\15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影，可以利用素线法来做。

（）╳平面立体相贯，相贯线可能是一组也可能是两组。

（）√)曲线的投影只能是曲线。

（）╳直线的投影只能是直线。

（）╳平面截割圆柱，截交线有可能是矩形。

（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（）╳<三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图复习题(带答案)

工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影，可以利用素线法来做。

（）╳平面立体相贯，相贯线可能是一组也可能是两组。

（）√曲线的投影只能是曲线。

（）╳直线的投影只能是直线。

（）╳平面截割圆柱，截交线有可能是矩形。

（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图复习题有答案

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时,称之为；若棱柱的上、下底面与棱线倾斜时称之为;正棱柱、斜棱柱2.平面与立体相交,所得的交线称为：,交线所围成的平面图形称为：;截交线、断面3.正垂面上的圆在V面上的投影为,在H面上的投影形状为;直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类;空间曲线5.侧平线的_________投影反映直线的实长;侧面6.求圆锥面上的点的投影常用法和法;纬圆、素线7.在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图;正、斜8.组合体尺寸分为, 和尺寸三种;定形、定位、总体9.绘制机械图样时采用的比例,为机件相应要素的线性尺寸与相应要素的线性尺寸之比;图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸;直径、半径11.正等轴测图的伸缩系数是,简化伸缩系数是;0.82、112.同一机件如采用不同的比例画出图样,则其图形大小______相同,不同,但图上所标注的尺寸数值是______一样的,不一样的;不同、一样的13.投影法分和两大类;中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体,所截得的图形为_________;矩形15.用垂直于圆椎轴线的平面截该立体,所截得的图形为;圆二、判断题1棱锥的一个面在W面的投影积聚成一条线,面上的一点A在W面的投影也在这条线上; √2求棱锥面上点的投影,可以利用素线法来做; ╳3平面立体相贯,相贯线可能是一组也可能是两组; √4曲线的投影只能是曲线; ╳5直线的投影只能是直线; ╳6平面截割圆柱,截交线有可能是矩形; √7正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q; ╳8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图; √9立体的投影图中,正面投影反映形体的上下前后关系和正面形状; ╳三、选择题下列不是曲面立体术语的是;A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时,当截平面平行于圆柱的轴线时,截交线为;A 矩形B 圆C 椭圆D 都有可能平面截割圆锥时,当截平面通过锥顶于圆锥体相交时,截交线为A 圆或椭圆B 等腰三角形C 抛物线D 双曲线求直线与平面立体相交时的贯穿点不会用到的方法A 利用立体表面的积聚性B 利用辅助平面C 利用直线的积聚性投影D 利用纬圆法和素线法投影图中图线、线框含义表述不正确的是A 图线表示形体上两个面的交线或平面的积聚投影B 表示曲面体的转向轮廓线的投影C 一个封闭的线框表示一个面即平面D 一个封闭的线框表示两个面或两个以上面的重影三角形平面的三个投影均为缩小的类似形,该平面为A 水平面B 正平面C 侧平面D 一般位置平面在工程图样中,画尺寸线应采用的线型为A 细虚线B 细实线C 粗实线D 粗虚线已知物体的主、俯视图,正确的左视图是图;ABCD下面选项中,立体正确的左视图是图;A B C D已知一立体的轴测图,按箭头所指的方向的视图是A B C D已知物体的主俯视图,正确的左视图是;A B C D已知主视图和俯视图,正确的左视图是;A B C D已知立体的三视图,选择正确的立体图;A B C D点A在圆柱表面上,正确的一组视图是A B C D已知带有圆柱孔的半球体的四组投影,正确的画法是图;A B C D已知圆柱切割后的主、俯视图,正确的左视图是图;A B C D已知主视图和俯视图,选择正确的左视图;A B C D已知主视图和俯视图,选择正确的左视图;A B C D 已知主视图和俯视图,选择正确的左视图;A B C D四、读图题指出图中的最高、最低、最左、最右、最前、最后的点;最高点：C最低点： B最前点：C最后点：A最左点： A最右点： C判断点K是否在直线AB上K 直线AB 上不在判断两直线位置关系_________ _________ _________ 平行交叉交叉判定两直线的相对位置平行、相交、交叉;_________ _________ _________ _________ 交叉相交交叉平行根据立体图,补齐三视图中所缺图线;并在指定位置写出各直线、平面的名称;AB是线侧平CD是线侧垂P平面是面侧垂对照立体图,补齐视图中所缺图线;并在指定位置写出各直线、平面的名称;AB是线一般位置直CD是线侧平P平面是面正垂在三视图中标出直线AB、CD的投影,并在指定位置写出直线的名称;AB是线一般位置直CD是线侧平五、点线面作图题已知三角形ABC的AC边是侧垂线,完成三角形的水平投影;求作半圆球面上A点的正面投影和侧面投影;已知圆台表面上A点的正面投影和B点的水平投影,作出A点的水平投影和B点的正面投影;补出圆锥的W投影,并求出圆锥表面上各点的求直线与圆锥的贯穿点;投影;六、补画视图题求四棱柱被截割后的H、W投影;补画立体切割后的三视图;由主视图和左视图,求作俯视图;交线的投影;补全圆柱被截切后的侧面投影;保留作图线己知立体的主视图,画出俯视图和左视图中截求半球截交后的水平投影和侧面投影.分析圆柱面与球面的相贯线,完成它们的投影;已知立体的主视图,画出俯视图和左视图中截交线的投影;补全相贯线正面投影;保留作图线补全相贯线正面投影;保留作图线七、尺寸标注题标注下列平面图形的尺寸以实际量取尺寸为准补全组合体的尺寸标注组合体的尺寸;按图上实际量取,取整;八、轴测作图题根据两面投影图,画出正等轴测图;根据给定的三视图,按1:1的比例画全立体的正等轴测图;根据给定的三视图,画全立体的正等轴测图;由三视图按1:1的比例量取尺寸取整数求作立体的正等轴测图根据立体三视图按1:1的比例量取尺寸取整数求作立体的正等轴测图。

工程制图复习题(及答案)

工程制图复习题(附答案)
一、简答题
1．简述平面体截交线的特点及基本作图方法。

2.结构施工图主要包括哪些内容？
3.试说明剖面图标注的包括哪些内容？如何标注？
4.简述在建筑平面图中如何标注门窗？
5.简述平面体与平面体相贯线的特点及基本作图方法。

6.简要说明下列图样中编号为①②③钢筋的直径、数量及作用。

7.简述绘制工程图样时如何选择和标注比例。

8.简述在工程图样中粗实线的用途。

9.简述投影面平行线的投影特性。

10.何谓轴测投影图？简述轴测投影图的投影特点及在工程图样中的用途。

11.简述组合体尺寸标注的方法。

二、绘图题：
1.已知三棱柱的两个投影和棱面上折线 ABC 的水平投影，试作棱柱的侧面投影和折线 ABC 的其余两个投影。

1/ 17
2.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例 1：1 绘制。

3.试在指定位置完成组合体的 1-1 半剖图和 2-2 全剖面图。

2/ 17
4.如图所示，已知五边形 ABCDE 的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
