光纤传感器位移特性实验

光纤传感器的位移特性实验(精)

光纤传感器的位移特性实验
一、实验目的：了解光纤位移传感器的工作原理和性能。

二、基本原理：本实验采用的是导光型多模光纤，它由两束光纤组成Y 型光纤，探头为半圆分布，一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束。

两光束混合后的端部是工作端亦即探头，它与被测体相距Ｘ，由光源发出的光通过光纤传到端部射出后再经被测体反射回来，由另一束光纤接收反射光信号再由光电转换器转换成电压量，而光电转换器转换的电压量大小与间距Ｘ有关，因此可用于测量位移。

三、需用器件与单元：光纤传感器、光纤传感器实验模板、数显单元、测微头、直流源±15V 、反射面。

四、实验步骤：
1、根据图9-1安装光纤位移传感器，二束光纤插入实验板上光电变换座孔上。

其内部已和发光管Ｄ及光电转换管T 相接。

图9-1 光纤传感器安装示意图
2、将光纤实验模板输出端V 01与数显单元相连，见图9-2。

图9-2 光纤传感器位移实验接线图
3、调节测微头，使探头与反射平板轻微接触。

4、实验模板接入±15V电源，合上主控箱电源开关，调R W使数显表显示为零。

5、旋转测微头,被测体离开探头,每隔0.1mm读出数显表值,将其填入表9-1。

表9-1光纤位移传感器输出电压与位移数据
6、根据表9-1数据，作光纤位移传感器的位移特性，计算在量程1mm时灵敏度和非线性误差。

五、思考题：
光纤位移传感器测位移时对被测体的表面有些什么要求？。

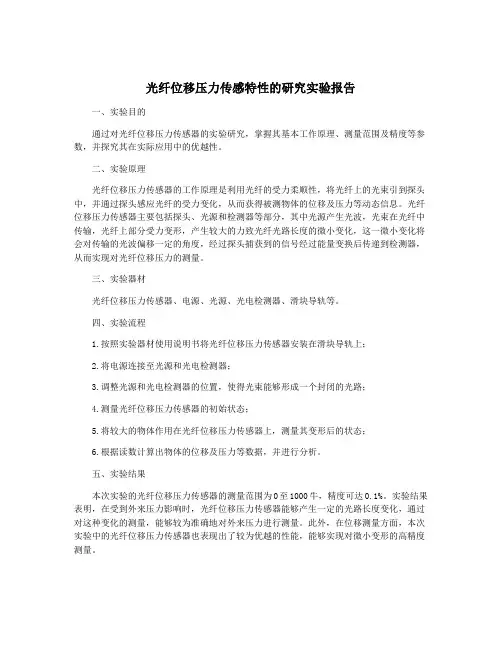

光纤位移压力传感特性的研究实验报告

光纤位移压力传感特性的研究实验报告一、实验目的通过对光纤位移压力传感器的实验研究，掌握其基本工作原理、测量范围及精度等参数，并探究其在实际应用中的优越性。

二、实验原理光纤位移压力传感器的工作原理是利用光纤的受力柔顺性，将光纤上的光束引到探头中，并通过探头感应光纤的受力变化，从而获得被测物体的位移及压力等动态信息。

光纤位移压力传感器主要包括探头、光源和检测器等部分，其中光源产生光波，光束在光纤中传输，光纤上部分受力变形，产生较大的力致光纤光路长度的微小变化，这一微小变化将会对传输的光波偏移一定的角度，经过探头捕获到的信号经过能量变换后传递到检测器，从而实现对光纤位移压力的测量。

三、实验器材光纤位移压力传感器、电源、光源、光电检测器、滑块导轨等。

四、实验流程1.按照实验器材使用说明书将光纤位移压力传感器安装在滑块导轨上；2.将电源连接至光源和光电检测器；3.调整光源和光电检测器的位置，使得光束能够形成一个封闭的光路；4.测量光纤位移压力传感器的初始状态；5.将较大的物体作用在光纤位移压力传感器上，测量其变形后的状态；6.根据读数计算出物体的位移及压力等数据，并进行分析。

五、实验结果本次实验的光纤位移压力传感器的测量范围为0至1000牛，精度可达0.1%。

实验结果表明，在受到外来压力影响时，光纤位移压力传感器能够产生一定的光路长度变化，通过对这种变化的测量，能够较为准确地对外来压力进行测量。

此外，在位移测量方面，本次实验中的光纤位移压力传感器也表现出了较为优越的性能，能够实现对微小变形的高精度测量。

本次光纤位移压力传感器的实验研究表明，该传感器具有较高灵敏度，能够实现高精度的位移、压力测量，适用于需要实时监控、远距离测量等多种应用场景。

通过对其功耗、精度等方面的分析，进一步优化传感器的性能，可以提升其在实际应用中的可靠性和适用性。

反射式光纤位移传感器特性实验

仪器与电子学院实验报告（操作性实验）班级：学号：学生姓名：实验题目：反射式光纤位移传感器特性实验一、实验目的1）掌握反射光纤位移传感器工作原理； 2）掌握反射光纤位移传感器静态特性标定方法。

二、实验仪器及器件光纤、光电转换器、光电变换器、电压表、支架、反射片、测微仪。

三、实验内容及原理反射式光纤位移传感器的工作原理如图3所示，光纤采用Y 型结构，两束多模光纤一端合并组成光纤探头，另一端分为两束，分别作为接收光纤和光源光纤，光纤只起传输信号的作用。

当光发射器发生的红外光，经光源光纤照射至反射体，被反射的光经接收光纤至光电转换元件将接收到的光信号转换为电信号。

其输出的光强决定于反射体距光纤探头的距离，通过对光强的检测而得到位移量。

图1 反射式光纤位移传感器原理及输出特性曲线四、实验步骤1、观察光纤结构：本仪器中光纤探头为半圆型结构，由数百根光导纤维组成，一半为光源光纤，一半为接收光纤。

2、将原装电涡流线圈支架上的电涡流线圈取下，装上光纤探头，探头对准镀铬反射片(即电涡流片)。

3、振动台上装上测微仪，开启电源，光电变换器Vo端接电压表。

旋动测微仪，带动振动平台，使光纤探头端面紧贴反射镜面，此时Vo输出为最小。

然后旋动测微仪，使反射镜面离开探头，每隔0.5mm取一Vo电压值填入下表，作出V—X曲线。

4、根据所测数据求出平均值后，在坐标纸上画出输出电压-位移特性曲线（分前坡和后坡），计算灵敏度S=，并在坐标纸上画出V—X关系线性、灵敏度、重复性、迟滞曲线。

五、实验测试数据表格记录表1六、实验数据分析及处理1、线性度：图2 线性曲线由于线性方程误差较大，又生成了多项式方程表2%46.119.21.00955max 1=-=∆=FS y e2、灵敏度:1314.0S =∆3、重复性：图3表3重复性误差重复性%28.219.205.0max ==∆=FS R y e4、迟滞表4迟滞%28.219.205.0e max ==∆=FS t y六、实验结论与感悟1、实验结论灵敏度为1314.0S =∆ 非线性误差为%46.119.21.00955max 1=-=∆=FS y e重复性为%28.219.205.0max ==∆=FS R y e迟滞为%28.219.205.0e max ==∆=FS t y2、通过本次实验，我掌握了光纤传感器的基本工作原理及其静态标定方法。

实验07(光纤传感器的位移测量及数值误差分析实验)实验报告

实验报告：实验07（光纤传感器的位移测量及数值误差分析实验）实验一：光纤传感器位移特性实验一、实验目的：了解光纤位移传感器的工作原理和性能，测量其静态特性实验数据。

学会对实验测量数据进行误差分析。

二、基本原理：本实验采用的是传光型光纤，它由两束光纤混合后，组成Y 型光纤，半园分布即双D 分布，一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束。

两光束混合后的端部是工作端亦称探头，它与被测体相距X，由光源发出的光纤传到端部出射后再经被测体反射回来，另一束光纤接收光信号由光电转换器转换成电量，而光电转换器转换的电量大小与间距X 有关，因此可用于测量位移。

三、器件与单元：主机箱、光纤传感器、光纤传感器实验模板、测微头、反射面。

四、实验数据：实验数据记录如下所示：表1光纤位移传感器输出电压与位移数据实验二：随机误差的概率分布与数据处理1.利用Matlab语句（或C语言），计算算术平均值和标准差（用贝塞尔公式）clc; clear;l=[20.42 20.43 20.40 20.43 20.42 20.43 20.39 20.30 20.40 20.43 20.42 20.41 20.39 20.39 20.40];%例2-22数据v0=l-mean(l)%残差列M1=mean(l)%算术平均值M2=std(l)%标准差计算结果数据分布2.利用Matlab语句（或C语言），用残余误差校核法判断测量列是否存在线性和周期性系统误差%残余误差校核法校核线性系统误差N=length(l)%原数组长度if(mod(N,2))%求数组半长K=(N+1)/2elseK=(N)/2endA1=0;delta=0;%delta=A1-A2for i=1:K;%计算前半部分残差和A1=A1+v0(i);endA2=0;for j=K+1:N;%计算后半部分残差和A2=A2+v0(j);endA1;A2;fprintf('Delta校核结果\n');delta=A1-A2%校核结果%阿贝-赫梅特准则校核周期性系统误差u=0for i=1:N-1;u=u+v0(i)*v0(i+1);endu=abs(u)if((u-sqrt(N-1)*M30)>0)fprintf('存在周期性系统误差\n');elsefprintf('未发现周期性系统误差\n');end运行结果可见delta近似于0，由马利克夫准则可知，此案例中应用的残余误差校核法无法确定是否存在系统误差。

光纤位移传感器实验报告

光纤位移传感器实验报告光纤位移传感器实验报告引言光纤位移传感器是一种基于光纤传输原理的高精度测量设备，广泛应用于机械、航空航天、电子等领域。

本实验旨在通过搭建光纤位移传感器实验装置，探究其原理和性能，并对其进行实际应用测试。

一、实验装置搭建实验装置主要由光源、光纤传输线、光纤接收器和信号处理器组成。

首先，将光源连接到光纤传输线的一端，然后将另一端连接到光纤接收器。

在实验过程中，需要保证光纤传输线的稳定性和光源的亮度。

信号处理器用于接收光纤传输线传输过来的信号，并将其转化为位移数值。

二、原理分析光纤位移传感器的工作原理基于光的传输特性。

光纤传感器通过测量光纤中的光信号的强度变化来确定位移的大小。

当物体发生位移时，光纤中的光信号会受到干扰，从而导致光强度的变化。

通过测量光强度的变化，可以计算出位移的数值。

三、性能测试1. 精度测试为了测试光纤位移传感器的精度，我们将其与一个标准测量仪器进行对比。

首先，我们将标准测量仪器测量得到的位移数值作为参考值，然后使用光纤位移传感器进行测量。

通过对比两者的测量结果，可以评估光纤位移传感器的精度。

2. 灵敏度测试光纤位移传感器的灵敏度是指其对位移变化的响应能力。

我们可以通过改变物体的位移大小，然后观察光纤位移传感器的输出值来测试其灵敏度。

在实验中，我们可以逐渐增加物体的位移，然后记录下光纤位移传感器的输出值。

通过分析数据，可以得出光纤位移传感器的灵敏度。

3. 稳定性测试光纤位移传感器的稳定性是指其在长时间使用过程中的性能表现。

为了测试稳定性，我们可以将光纤位移传感器连接到一个振动平台上，然后进行长时间的振动测试。

通过观察光纤位移传感器的输出值，可以评估其在振动环境下的稳定性。

四、实际应用光纤位移传感器在实际应用中具有广泛的用途。

例如，在机械领域，光纤位移传感器可以用于测量机械零件的位移，以确保其工作正常。

在航空航天领域，光纤位移传感器可以用于测量飞机结构的变形，以确保飞机的安全性。

反射式光纤位移传感器测距原理实验

反射式光纤位移传感器测距原理实验一.实验目的1.了解光纤传输的基本原理2.了解反射式光纤传感器的一般原理结构、性能3.利用反射式光纤位移传感器测量出光强随位移变化的函数关系。

二.实验原理１．光导纤维与光纤传感器的一般原理图１光纤的基本结构光导纤维是利用光的完全内反射原理传输光波的一种介质。

如图１所示，它是由高折射率的纤芯和包层所组成。

包层的折射率小于纤芯的折射率，直径大致为０.１ｍｍ～０.２ｍｍ。

当光线通过端面透入纤芯，在到达与包层的交界面时，由于光线的完全内反射，光线反射回纤芯层。

这样经过不断的反射，光线就能沿着纤芯向前传播。

由于外界因素（如温度、压力、电场、磁场、振动等）对光纤的作用，引起光波特性参量（如振幅、相位、偏振态等）发生变化。

因此人们只要测出这些参量随外界因素的变化关系，就可以通过光特性参量的变化来检测外界因素的变化，这就是光纤传感器的基本工作原理。

２．反射式位移传感器的结构原理反射式光纤位移传感器是一种传输型光纤传感器。

其原理如图２所示：光纤采用Ｙ型结构，两束多模光纤，一端合并组成光纤探头，另一端分为两支，分别作为光源光纤和接收光纤。

光从光源耦合到光源光纤，通过光纤传输，射向反射片，再被反射到接收光纤，最后由光电转换器接收，转换器接受到的光源与反射体表面性质、反射体到光纤探头距离有关。

当反射表面位置确定后，接收到的反射光光强随光纤探头到反射体的距离的变化而变化。

显然，当光纤探头紧贴反射片时，接收器接收到的光强为零。

随着光纤探头离反射面距离的增加，接收到的光强逐渐增加，到达最大值点后又随两者的距离增加而减小。

图３所示就是反射式光纤位移传感器的输出特性曲线，利用这条特性曲线可以通过对光强的检测得到位移量。

反射式光纤位移传感器是一种非接触式测量，具有探头小，响应速度快，测量线性化（在小位移范围内）等优点，可在小位移范围内进行高速位移检测。

图２反射式位移传感器原理图３反射式光纤位移传感器的输出特性实验仪器：SET-QX型光纤位移传感器实验箱。

光纤传感器的位移测量与及数值误差分析实验

实验报告：实验07（光纤传感器的位移测量与及数值误差分析实验）实验一：光纤传感器位移特性实验一、实验目的：了解光纤位移传感器的工作原理和性能，测量其静态特性实验数据。

学会对实验测量数据进行误差分析。

二、基本原理：本实验采用的是传光型光纤，它由两束光纤混合后，组成Y 型光纤，半园分布即双D 分布，一束光纤端部与光源相接发射光束，另一束端部与光电转换器相接接收光束。

两光束混合后的端部是工作端亦称探头，它与被测体相距X，由光源发出的光纤传到端部出射后再经被测体反射回来，另一束光纤接收光信号由光电转换器转换成电量，而光电转换器转换的电量大小与间距X 有关，因此可用于测量位移。

三、器件与单元：主机箱、光纤传感器、光纤传感器实验模板、测微头、反射面。

四、实验数据：实验数据记录如下所示：表1光纤位移传感器输出电压与位移数据实验二：随机误差的概率分布与数据处理1.利用Matlab语句（或C语言），计算算术平均值和标准差（用贝塞尔公式）clc; clear;l=[20.42 20.43 20.40 20.43 20.42 20.43 20.39 20.30 20.40 20.43 20.42 20.41 20.39 20.39 20.40];%例2-22数据v0=l-mean(l)%残差列M1=mean(l)%算术平均值M2=std(l)%标准差计算结果数据分布2.利用Matlab语句（或C语言），用残余误差校核法判断测量列是否存在线性和周期性系统误差%残余误差校核法校核线性系统误差N=length(l)%原数组长度if(mod(N,2))%求数组半长K=(N+1)/2elseK=(N)/2endA1=0;delta=0;%delta=A1-A2for i=1:K;%计算前半部分残差和A1=A1+v0(i);endA2=0;for j=K+1:N;%计算后半部分残差和A2=A2+v0(j);endA1;A2;fprintf('Delta校核结果\n');delta=A1-A2%校核结果%阿贝-赫梅特准则校核周期性系统误差u=0for i=1:N-1;u=u+v0(i)*v0(i+1);endu=abs(u)if((u-sqrt(N-1)*M30)>0)fprintf('存在周期性系统误差\n');elsefprintf('未发现周期性系统误差\n');end运行结果可见delta近似于0，由马利克夫准则可知，此案例中应用的残余误差校核法无法确定是否存在系统误差。

光纤传感实验报告

实验一 LD光源的P-I特性曲线
本实验将所测电流数据作为横坐标，功率作为纵坐标，利用MATLAB编程，得到下图所示的P-I曲线：
实验结果分析：
通过比较在不同步长下的P-I特性曲线，我们发现，步长越小，曲线越趋于直线，即相对精度越高。

同理，步长越大，曲线失真度越严重。

实验二透射式横（纵）向光纤位移传感本实验采用发射光纤不动，接收光纤移动的办法，实现光纤被横向位移和纵向位移调制。

当z固定时，得到的是横向位移传感特性参数，当r取定（r=0）,则得到纵向位移传感特性函数。

下图是光纤芯径-相对光强图和强度调制图：
上图（1），纵坐标为相对光强，横坐标为r/D. D为光纤直径,其值为D=0.5nm
上图（2），纵坐标为相对光强，横坐标为z.
实验三反射式光纤位移传感
本实验是利用光纤传感实验系统构成的反射式光纤位移传感器，对微小位移量进行测量。

下图是反射式调制特性曲线图：
实验结果分析：
本实验由发射光纤发出的光照射到反射材料上，通过检测反射光的强度变化，就能测出反射体的位移。

传感器的位移测量实验

位移测量实验报告专业班级姓名实验仪器编号实验日期一、实验目的掌握常用的位移传感器的测量原理、特点及使用，并进行静态标定。

二、实验仪器CSY10B型传感器系统实验仪。

三、实验内容（一）电涡流传感器测位移实验·1、测量原理扁平线圈中通以交变电流，与其平行的金属片中产生电涡流。

电涡流的大小影响线圈的阻抗Z。

Z = f（ρ，μ，ω，x）。

不同的金属材料有不同的ρ、μ，线圈接入相应的电路中，用铁、铝两种不同的金属材料片分别标定出测量电路的输出电压U与距离x的关系曲线。

2、测试系统组建电涡流线圈、电涡流变换器（包括振荡器、测量电路及低通滤波输出电路）、测微头、电压表、金属片。

3、试验步骤4、数据分析与讨论画出输入输出关系曲线，确定量程，非线性误差，在测量范围内计算灵敏度，进行误差分析。

（二）光纤传感器测位移实验1、测量原理反射式光纤传感器属于结构型, 工作原理如图。

反射式位移传感器原理当发光二极管发射红外光线经光纤照射至反射体，被反射的光经接收光纤至光电元件。

经光电元件转换为电信号。

经相应的测量电路测出照射至光电元件的光强的变化。

2、组建测试系统光纤、光电元件、发光二级管、光电变换测量电路、数字电压表、反射体(片)、测微头。

3、实验步骤4、数据分析与讨论画出输入输出关系曲线，确定量程，非线性误差，在测量范围内计算灵敏度，进行误差分析。

（三）电容式传感器测位移实验1、测量原理电容式传感器是将被测物理量转换成电容量的变化来实现测量的。

本实验采用的电容式传感器为二组固定极片与一组动极片组成二个差动变化的变面积型平行极板电容式传感器。

电容式位移传感器测量系统方框图：2、组建测试系统需用器件与单元：机头中的振动台、测微头、电容传感器；显示面板中的电压表；调理电路面板传感器输出单元中的电容；调理电路单元中的电容变换器（包括了振荡电路、测量电路和低通滤波电路在内）、差动放大器。

3、实验步骤1）、接线。

调节测微头的微分筒使测微头的测杆端部与振动台吸合，再逆时针调节测微头的微分筒（振动台带动电容传感器的动片阻上升），直到电容传感器的动片组与静片组上沿基本平齐为止（测微头的读数大约为20mm左右）作为位移的起始点。

光纤传感器的位移特性实验报告

光纤传感器的位移特性实验报告
本文将分析光纤传感器的位移特性实验，介绍器件本身的特性、参数设置、实验方法，测试数据以及实验结果。

光纤传感器是一种新兴的技术，它主要利用光纤的光学特性和检测技术来检测运动物体的物理位移，以及其他物理变化。

它具有小尺寸、低功耗、设备安装方便、非接触式等优点，可用于检测、控制和监视过程中的各种参数，在机器人技术、航空航天技术、发动机控制系统、安全监测、绿色能源等领域中有广泛的应用。

本实验使用的特定型号的光纤传感器器件是由XXX公司生产的，采用高精度表面贴装工艺，结构小巧，反应迅速，适合作为精密机械设备中的传感器使用。

此款器件采用单模光纤非接触式测量，最大位移量可达到±100mm，分辨率为1m以下，误差低于1%。

为了测试光纤传感器的位移特性，设计了一个由钢丝和支架组成的测试装置，将光纤传感器的光路安装在测试装置的两个固定点上，模拟了实际工作环境中的物理位移，测试装置还具有一定的可调性，可以满足不同的测试要求。

根据实验设计，将光纤传感器安装在协调测试装置上，通过实验室校验系统调节设备参数，如增益和温度，以保证测量结果的准确性，将器件设置为双轴平行模式，然后选择不同增益，模拟不同物理位移。

在每组测试中，模拟的位移值为10mm，20mm，30mm，40mm，50mm，60mm，70mm，80mm，90mm，100mm；每组测试都重复进行了三次，以获得有效的测量结果。

根据测量结果，绘制出光纤传感器的位移特性
图，将量测到的位移值与模拟的位移值进行比较，以确定光纤传感器的准确度。

实验结果表明，在测量范围内，光纤传感器的实测位移与模拟位移之间的误差在1μm以内，无论是在纵轴还是横轴方向，测量精度均达到了预期的要求。

光纤传感器位移特性实验.doc

光纤传感器位移特性实验.doc
实验目的：
1.了解光纤传感器的工作原理
2.学习光纤传感器在位移测量中的应用
实验原理：
光纤传感器是利用光的特性来实现测量的一种传感器。

它利用光纤中光的传输特性，通过改变光路长度来测量被测量体的位移，具有高灵敏度、线性范围宽等优点。

在位移测量中，光纤传感器通过测量出光纤的长度变化来实现位移的测量。

由于光纤的长度变化与被测量体的位移量成正比，因此可以通过测量光纤的长度变化来得出被测量体的位移量。

实验器材：
2.控制器
3.被测物体
实验步骤：
1.将光纤传感器连接至控制器
2.将被测物体固定在平面上
3.通过手动移动被测物体，记录下不同位置时传感器的输出值
4.根据记录数据，计算出被测物体的位移量
实验注意事项：
1.实验过程中，应按照说明书正确使用光纤传感器
2.实验中应注意安全，避免触电等事故的发生
3.在记录数据时，应注意保证数据精确性
实验结果：
通过实验，我们得到了不同位置下光纤传感器的输出数据，根据数据计算得出被测物体的位移量。

实验结果表明，光纤传感器可以准确地测量物体的位移量，并且具有高灵敏度、线性范围宽等优点。

结论：
光纤传感器是一种高精度、高灵敏度的传感器，在位移测量中有着广泛的应用。

通过本次实验，我们了解了光纤传感器的工作原理，学习了其在位移测量中的应用，并且掌握了其在位移测量中的特性。

光纤位移传感器实验报告

一、实验目的1. 理解光纤位移传感器的工作原理和结构。

2. 掌握光纤位移传感器的测量方法及其在位移检测中的应用。

3. 验证光纤位移传感器的准确性和可靠性。

二、实验原理光纤位移传感器是利用光纤的传输特性，通过测量光纤内传输光的变化来检测位移的一种传感器。

反射式光纤位移传感器是其中一种常见类型，其工作原理如下：1. 光源发射的光经光纤探头照射到被测物体表面。

2. 被测物体反射的光经接收光纤传输至光电转换元件。

3. 光电转换元件将光信号转换为电信号输出。

4. 根据电信号的强弱变化，计算被测物体的位移。

三、实验仪器与设备1. 光纤位移传感器2. 激光光源3. 光功率检测器4. 测微头5. 反射面6. 差动放大器7. 电压放大器8. 数显电压表9. 实验台四、实验步骤1. 搭建实验装置：将激光光源、光路系统、待测物体、光功率检测器等连接好。

2. 调节激光光源的位置和光路系统，使激光能够正常发出。

3. 将光纤位移传感器连接到光功率检测器，并调整其位置，使其与待测物体表面保持一定距离。

4. 旋转测微头，使光纤探头与待测物体表面接触，记录初始位移值。

5. 逐渐增加待测物体的位移，记录每个位移值对应的输出光功率。

6. 分析实验数据，绘制位移-光功率曲线，计算位移与光功率之间的关系。

五、实验结果与分析1. 通过实验，验证了光纤位移传感器在位移检测中的应用。

2. 实验结果表明，光纤位移传感器具有以下特点：- 高灵敏度：位移变化对光功率的影响较大，可以精确测量微小位移。

- 高稳定性：光纤传感器受外界环境干扰较小，具有较好的稳定性。

- 抗干扰能力强：光纤传感器对电磁干扰、温度变化等具有较强的抗干扰能力。

3. 实验数据表明，光纤位移传感器的输出光功率与位移之间存在线性关系，可以用于精确测量位移。

六、实验总结1. 通过本次实验，我们了解了光纤位移传感器的工作原理和结构。

2. 掌握了光纤位移传感器的测量方法及其在位移检测中的应用。

光纤位移压力传感特性的研究实验报告

光纤位移/压力传感特性的研究摘要：本实验主要研究LED 光源的I-P 特性，光纤纤端光场的径向分布，光纤纤端光场的轴向分布，反射式光纤位移传感，以及微弯式光纤位移传感的特性。

关键词：光纤 I-P 特性光场分布位移传感引言：近年来，光纤传输由于其宽频带，低消耗，重量轻，抗干扰能力强，保真度高等优点而被广泛应用于医学，装饰，汽车，船舶等诸多领域。

本实验采用控制变量的方法，定量研究光纤纤端光场的径向、轴向分布，以及反射式、微弯式光纤的位移传感特性，从而让学生更好地掌握光纤的传输特性和应用方式。

实验原理 • 原理 1、透射调制对于多模光纤，光纤端出射光场的场强分布由下式决定(,)23/222(/)1tan 002•exp 23/222(/)1tan 00I r z Z a a c r Z a a c πζσθζσθΦ=⎡⎤+⎢⎥⎣⎦⎡⎤⎢⎥-⎢⎥⎢⎥⎡⎤+⎢⎥⎢⎥⎣⎦⎣⎦式中，0I 为由光源耦合进入发送光纤中的光强，(,)r z Φ为纤端光场中位置(,)r Z 处的光通量密度，σ为一表征光纤折射率分布的相关参数，对于阶跃光纤，1σ=，0a 为光纤芯半径，ζ为与光源种类、光源跟光纤耦合情况有关的调制参数，c θ为光纤的最大出射角。

如果将同种光纤置于发送光纤纤端出射光场中作为探测接收器时，所接收到的光强可表示为20(,)(,)exp 22()()Ir I r z r z ds ds z z s s πωω⎡⎤⎢⎥=Φ=⎰⎰⎰⎰⎢⎥⎣⎦式中3/2(/)()1tan 00z z a a c ωσζθ⎡⎤=+⎢⎥⎣⎦式中，S 为接受光面，即纤芯面。

在光纤端出射光场的远场区，为简便计，可将接收光纤端面中心点处的光强作为整个纤芯面上的平均光强，在这种近似下，得到在接受光纤终端所探测到的光强公式为20(,)exp 22()()SIr I r z z z πωω⎡⎤⎢⎥=-⎢⎥⎣⎦透射调制时，通常入射光纤面不动，而接收光纤可以作纵（横）向位移。

光纤位移传感器实验报告

光纤位移传感器实验报告篇一:光纤位移传感器测位移特性实验实验二十六光纤位移传感器测位移特性实验一、实验目的:了解光纤位移传感器的工作原理和性能。

二、基本原理:光纤传感器是利用光纤的特性研制而成的传感器。

三、器件与单元:主机箱中的?15V直流稳压电源、电压表;,型光纤传感器、光纤传感器实验模板、测微头、反射面(抛光铁圆片)。

四、实验步骤:1、观察光纤结构:二根多模光纤组成Y形位移传感器。

将二根光纤尾部端面(包铁端部)对住自然光照射，观察探头端面现象，当其中一根光纤的尾部端面用不透光纸挡住时，在探头端观察面为半圆双D形结构。

2、按图安装、接线。

?安装光纤:安装光纤时，要用手抓捏两根光纤尾部的包铁部分轻轻插入光电座中,绝对不能用手抓捏光纤的黑色包皮部分进行插拔，插入时不要过分用力,以免损坏光纤座组件中光电管。

?测微头、被测体安装:调节测微头的微分筒到5mm处(测微头微分筒的0刻度与轴套5mm刻度对准)。

将测微头的安装套插入支架座安装孔内并在测微头的测杆上套上被测体(铁圆片抛光反射面)，移动测微头安装套使被测体的反射面紧贴住光纤探头并拧紧安装孔的紧固螺钉。

3、将主机箱电压表的量程切换开关切换到20V档，检查接线无误后合上主机箱电源开关。

调节实验模板上的RW、使主机箱中的电压表显示为0V。

4、逆时针调动测微头的微分筒，每隔0.1mm(微分筒刻度0,10、10,20……)读取电压表显示值线性度最好区域:5、根据表26数据画出实验曲线并找出线性区域较好的范围计算灵敏度和非线性误差。

实验完毕，关闭电源。

实验二十七光电传感器测转速实验一、实验目的:了解光电转速传感器测量转速的原理及方法。

二、基本原理:光电式转速传感器有反射型和透射型二种，本实验装置是透射型的(光电断续器也称光耦)，传感器端部二内侧分别装有发光管和光电管，发光管发出的光源透过转盘上通孔后由光电管接收转换成电信号，由于转盘上有均匀间隔的6个孔，转动时将获得与转速有关的脉冲数，脉冲经处理由频率表显示,，即可得到转速,=10f。

位移实验_精品文档

综合实验二位移实验（一）电容式传感器的位移实验一、实验目的了解电容式传感器结构及其特点。

二、基本原理利用电容C＝εA／d和其它结构的关系式，通过相应的结构和测量电路可以选择ε、A、d三个参数中，保持二个参数不变，而只改变其中一个参数，则可以有测谷物干燥度（ε变）、测位移（d变）和测量液位（A变）等多种电容式传感器。

本实验采用的传感器为圆筒式变面积差动结构的电容式位移传感器，如图2-9所示：它是有二个圆筒和一个圆柱组成的。

设圆筒的半径为R；圆柱的半径为r；圆柱的长为x，则电容量为C=ε2 ｘ／ln(R／r)。

图中C1、C2是差动连接，当图中的圆柱产生∆X位移时，电容量的变化量为∆C=C1－C2=ε2 2∆X／ln(R／r)，式中ε2 、ln(R／r)为常数，说明∆C与位移∆X成正比，配上配套测量电路就能测量位移。

图2-9 圆筒式变面积差动结构电容式位移传感器三、需用器件与单元主机箱、电容传感器、电容传感器实验模板、测微头。

四、实验步骤1．测微头的使用和安装参阅实验九。

按图2-10将电容传感器装于电容传感接主机箱电压表的Ｖｉ器实验模板上，并按图示意接线(实验模板的输出ＶＯ１ｎ)。

2．将实验模板上的Rw调节到中间位置(方法：逆时针转到底再顺时针转３圈)。

3．将主机箱上的电压表量程(显示选择)开关打到２ｖ挡，合上主机箱电源开关，旋转测微头改变电容传感器的动极板位置使电压表显示０ｖ，再转动测微头(同一个方向)5圈，记录此时的测微头读数和电压表显示值为实验起点值。

以后，反方向每转动测微头1圈，即△Ｘ=０.５ｍｍ位移，读取电压表读数(这样转10圈读取相应的电压表读数)，将数据填入表6，出Ｘ—Ｖ实验曲线(这样单行程位移方向做实验可以消除测微头的回差)。

迟滞误差4．根据表6据计算电容传感器的系统灵敏度S、非线性误差δL 、δ。

H5．实验完毕，关闭电源。

图2-10 电容传感器位移实验安装、接线图表6 电容传感器位移与输出电压值。

光电检测实验报告

实验三十光纤位移传感器（半圆分部）的特性实验一、实验目的：了解光纤位移传感器的工作原理和性能。

二、基本原理：本实验采用的是导光型多模光纤，它由两束光纤组成半圆分布的Y型传感探头，一束光纤端部与光源相接用来传递发射光，另一束端部与光电转换器相接用来传递接收光，两光纤束混合后的端部是工作端亦即探头，当它与被测体相距Ｘ时由光源发出的光通过一束光纤射出后，经被测体反射由另一束光纤接收，通过光电转换器转换成电压，该电压的大小与间距Ｘ有关，因此可用于测量位移。

三、需用器件与单元：光纤传感器、光纤传感器实验模板、数显单元、测微头、直流电源±15V、铁测片。

四、实验步骤：1、根据图9-1安装光纤位移传感器，二束光纤分别插入实验板上光电变换座内，其内部装有发光管Ｄ及光电转换管T。

2、将光纤实验模板输出端V0与数显单元相连，见图9-2。

3、在测微头顶端装上铁质圆片，作为反射面，调节测微头使探头与反射面轻微接触,数显表置20V档。

4、实验模板接入±15V电源，合上主控箱电源开关，调节RW2使数显表显示为零。

5、旋转测微头,使被测体离开探头,每隔0.1mm读出数显表显示值,将其填入9-1。

注：电压变化范围从0→最大→最小必须记录完整。

表9-1：光纤位移传感器输出电压与位移数据如下表所示：通过上述的表格可以找出在X=6.5或者6.6mm时输出电压才达到最大值为6.78或者6.79V，但当继续寻找最小值的时候并没有找到，输出电压随着位移的增大逐渐的减小，但是减小的幅度会渐渐的趋于平衡，在达到测微头最大量程时还在继续的减小，因此并没有找到最小的记录。

并认为X=4mm时为最小的0。

6、根据表9-1数据，作出光纤位移传感器的位移特性图，并加以分析、计算出前坡和后坡的灵敏度及两坡段的非线性误差。

答：利用excel对数据进行分析得光纤位移传感器的位移特性图如下所示：通过光纤位移传感器的位移特性图可知：其图形被分为前坡和后坡两部分，在前坡输出电压随着位移的增大而增大并且达到最大值，并且前坡的增大的幅度比较大，在后坡输出电压随着位移的增大不再增大而是相应的减小，减小的幅度较小，并逐渐的趋于稳定。

光纤位移传感器实验报告

光纤位移传感器实验报告篇一:光纤位移传感器测位移特性实验实验二十六光纤位移传感器测位移特性实验一、实验目的:了解光纤位移传感器的工作原理和性能。

二、基本原理:光纤传感器是利用光纤的特性研制而成的传感器。

三、器件与单元:主机箱中的?15V直流稳压电源、电压表;,型光纤传感器、光纤传感器实验模板、测微头、反射面(抛光铁圆片)。

四、实验步骤:1、观察光纤结构:二根多模光纤组成Y形位移传感器。

将二根光纤尾部端面(包铁端部)对住自然光照射，观察探头端面现象，当其中一根光纤的尾部端面用不透光纸挡住时，在探头端观察面为半圆双D形结构。

2、按图安装、接线。

?安装光纤:安装光纤时，要用手抓捏两根光纤尾部的包铁部分轻轻插入光电座中,绝对不能用手抓捏光纤的黑色包皮部分进行插拔，插入时不要过分用力,以免损坏光纤座组件中光电管。

?测微头、被测体安装:调节测微头的微分筒到5mm处(测微头微分筒的0刻度与轴套5mm刻度对准)。

将测微头的安装套插入支架座安装孔内并在测微头的测杆上套上被测体(铁圆片抛光反射面)，移动测微头安装套使被测体的反射面紧贴住光纤探头并拧紧安装孔的紧固螺钉。

3、将主机箱电压表的量程切换开关切换到20V档，检查接线无误后合上主机箱电源开关。

调节实验模板上的RW、使主机箱中的电压表显示为0V。

4、逆时针调动测微头的微分筒，每隔0.1mm(微分筒刻度0,10、10,20……)读取电压表显示值线性度最好区域:5、根据表26数据画出实验曲线并找出线性区域较好的范围计算灵敏度和非线性误差。

实验完毕，关闭电源。

实验二十七光电传感器测转速实验一、实验目的:了解光电转速传感器测量转速的原理及方法。

二、基本原理:光电式转速传感器有反射型和透射型二种，本实验装置是透射型的(光电断续器也称光耦)，传感器端部二内侧分别装有发光管和光电管，发光管发出的光源透过转盘上通孔后由光电管接收转换成电信号，由于转盘上有均匀间隔的6个孔，转动时将获得与转速有关的脉冲数，脉冲经处理由频率表显示,，即可得到转速,=10f。

光纤传感器实验

实验5—5 光纤传感器实验人类进人21世纪，信息传递的方式也在悄然改变。

从两根电线传输一路电话到一根光纤传输几十、几百路电话，从海底电缆到欧亚光缆，光纤传递光信息的优点是显而易见的。

光在光纤中不断地被全反射传输，免受大气的干扰、散射，衰减大大减少，从而实现上百公里的远距离传输而不需要中间放大器。

光纤在信息传输中的应用已为人们所熟知，但将光纤用作传感器却了解不多，该实验将介绍反射式光纤位移传感器，增强对光纤传感器的了解。

光纤传感器是一种新型传感器，随着其技术的日益发展，应用越来越广泛。

光纤传感器的机理是外界物理量的变化导致光纤参数的相应改变，例如应力或温度变化时，会引起光纤长度和折射率的变化，从而形成光纤应变或温度传感器。

光纤传感器具有许多优点：重量轻、灵敏度较高；几何形状具有多方面的适应性，可以制成任意形状的光纤传感器；耐高温、耐化学腐蚀、耐水性好，还能高速率和大容量传输测得的信息，便于测试自动化和远距离传输；光纤传感器可以用于高压、电气、噪音、高温、腐蚀或其他的恶劣环境，并可实现非破坏和非接触测量，而且具有与光纤遥感技术的内在相容性。

目前，正在研制中的光纤传感器有磁、声、压力、温度、加速度、陀螺、位移、液面、转矩、光声、电流和压变等类型的光纤传感器。

【实验目的】1.了解光纤、光纤传感器的基本概念。

2.了解反射式光纤位移传感器的基本原理。

3.测量并绘出输出电压与位移特性曲线。

4.了解利用反射式光纤位移传感器测量转盘转速和振动频率的工作原理。

【实验原理】Array1.光纤的基本知识1)光纤的基本结构光纤（Optic Fiber）是光导纤维的简称，一般由纤芯、包层、涂敷层与护套构成，是一种多层介质结构的对称性柱体光学纤维。

光纤的一般结构如图5-5-1所示。

纤芯和包层为光纤结构的主体，对光波的传播起着决定性作用，其中纤芯是光密媒质，包层是光疏媒质。

涂敷层与护套则主要用于隔离杂散光，提高光纤强度，保护光纤。
