三相三线两元件电能表48种接线功率对
三相三线有功电能表常见错误接线解析
三相三线有功电能表常见错误接线解析电能表是电能计量的重要器具,它的准确可靠直接关系到供用双方的利益,是供用双方关注的焦点,同时也是计量工作的重点。
在日常、检测和维护工作中,经常接触到计量高电压、大容量的三相三线有功电能表错误接线。
在这种错误的运行状态下,即使电能表和互感器本身的准确度很高,也达不到准确计量的目的。
错误接线常常会使计量的电能值发生错误甚至无法计量,严重的还可能造成人身伤亡或仪器仪表、设备的损坏,同时也会给企业带来一定的经济损失。
因此判断和分析电能计量装置接线错误类型,并对错误电量进行准确计算,是保证供用电双方利益的关键。
1 三相三线有功电能表正确接线在电力系统和电力用户中,计量装置的错误接线是有可能发生的,若有人为窃电的话,错误的接线更是花样百出。
单相电能表或直接接入式三相表,其接线较为简单,差错少,即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表,则比较容易发生错误接线。
因为是电流、电压二次回路两者的结合,再加上极性反接和断线等就有很多种可能的接线方式。
1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图:在没有中性线的三相三线系统中,IU+IV+IW=0,因此不论负载是否对称,都可以不用其中一相电流就能准确计量三相电能。
不论负载是否对称,三相三线有功电能表计量的功率是元件1和元件2各自计量的功率之和,即电能表计量的功率表达式是P=UUVIU+UWVIW。
1.2 三相三线有功电能表接线的判别方法对于三相三线有功电能表的带电检查,需要经过对相关数据的测量和对各相量的分析,才可以得出错误接线的接线方式。
在这里,我们主要分析的是电能表有计量的情况,在此情况下需要测试的有关数据有各线电压值、电流值、UUV 与IU相量夹角、UWV和IW的相量夹角、UUV与UWV的相量夹角。
具体分析步骤如下:三相三线带电线路检查,相关数据测量。
三相数字式电能表接线方法
三相数字式电能表接线方法三相数字式电能表是一种用于测量三相交流电能消耗的仪表。
它通过接线方法与电源和负载连接,实现对电能的准确测量。
接下来将介绍三相数字式电能表的接线方法及其作用。
一、三相数字式电能表的接线方法1. 三相四线制接线方法三相四线制是最常用的接线方法,适用于三相四线制电力系统。
其中,三相线分别连接A相、B相和C相,中性线连接到中性点,地线连接到接地电极。
这种接线方法可以实现对三相电能的准确测量,并且能够检测电力系统的电流、电压、功率因数等参数。
2. 三相三线制接线方法三相三线制接线方法适用于没有中性点的三相电力系统,如高压输电线路。
其中,三相线分别连接A相、B相和C相,地线连接到接地电极。
这种接线方法可以实现对三相电能的准确测量,但无法测量电流、电压、功率因数等参数。
3. 三相二线制接线方法三相二线制接线方法适用于特殊场合,如电力系统的临时供电。
其中,三相线分别连接A相、B相和C相,没有中性线和地线。
这种接线方法只能实现对三相电能的测量,无法检测电流、电压、功率因数等参数。
二、三相数字式电能表的作用1. 测量电能消耗三相数字式电能表可以准确测量三相电能的消耗,包括有功电能和无功电能。
通过连接到电力系统的电源和负载,电能表可以实时记录电能的使用情况,为电力管理提供准确的数据。
2. 监测电力系统参数三相数字式电能表可以监测电力系统的电流、电压、功率因数等参数。
通过对这些参数的测量和分析,可以及时发现电力系统中的问题,如电流过载、电压不平衡等,从而采取相应的措施进行调整和维护。
3. 保护电力设备三相数字式电能表可以监测电力设备的运行状态,如电流、电压波形的畸变情况。
通过对这些参数的监测,可以及时发现电力设备的故障和损坏,从而采取相应的措施进行维修和保护。
4. 提高电能利用效率通过对电能的准确测量和分析,可以了解电能的使用情况,从而制定合理的用电计划,提高电能的利用效率。
同时,电能表可以监测电力系统的功率因数,指导用户进行功率因数校正,减少无功功率的消耗,提高电力系统的能效。
三相三线电度表正确接线的简易别法
三相三线电度表正确接线的简易别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1)元件1采用线电压UBC和相电流ib,元件2采用线电压UAC和相电流iA,这种接线方式的瞬间功率表达式为P=UBCib+UACiA;(2)元件1采用线电压UCA和相电流ic,元件2采用线电压UBA和相电流ib,这种接线方式的瞬间功率表达式为P=UCAic+UBAib。
在三相三线系统中,如果B 相接地,则这两种非标准接线方式就可能漏计电度。
比如:高压两线一地输电方式或低压三相三线供电方式,B相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必然漏计电度,因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1),错误接线却有许多种。
为了迅速地判别电能表接线是否正确,可采用下述简易方法:(1)首先对任何正转的电能表,如果原电能表接线正确,通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。
因为原电能表接线如果正确,对调任意两根电压进线后,其功率计算如下:①对调A、B两相电压(矢量图如图2a所示)其功率为:P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示),其功率为:P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示),其功率为:P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0(1)首先对任何正转的电能表,如果原电能表接线正确,通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。
三相三线电表接线功率查对表
UIcos(120+ψ )负UIcos(120-ψ )可正可负 -√3/2UICOSψ 负 √3ctgψ 反转 反转
UIcos(30+ψ )可正可负 UIcos(150+ψ )负 UIcos(Nψ 负 UIcos(60-ψ )正 UIcos(60+ψ )可正可负 √3/2UICOSψ 正 -√3UISINψ 负
UIcos(150+ψ )负 -√3UICOSψ 负 UIcos(120+ψ )负 UIcos(60+ψ )可正可负
注:1)电能表三相三线接法适用于高压三相平衡负载,认为各相线电压U相等,电流I相等; 2)表中ψ 为相位角,通常为0-90度的锐角;
三相三相电能表接线功率查对表
电流相序 种类 一元件二元件 正确接线 (1) 1 (2) 电流 元件 (3) 接错 (4) (5) 2 电流 (6) 极性 接反 (7) IA IC -IC IC -IC -IA IA -IA IC IA -IA -IA IA IC -IC -IC UIcos(90-ψ )正 UIcos(90+ψ )负 UIcos(90-ψ )正 UIcos(90+ψ )负 UIcos(150-ψ )可正可 负 UIcos(90+ψ )负 UIcos(90-ψ )正 UIcos(90-ψ )正 UIcos(90+ψ )负 UIcos(30-ψ )正 P1 P2 P总=P1+P2 √3UICOSψ 正 0 0 2UISINψ 正 -2UISINψ 负 UISINψ 正 -UICOSψ 负 UICOSψ 正 -UICOSψ 负 UICOSψ 正 Q1 Q2 Q总=Q1+Q2 √3UISINψ 正 不考虑 不考虑 -2UICOSψ 负 2UICOSψ 正 √3/2ctgψ 反转 反转 正转 反转 正转 反转 实际有功功率 实际无功功率 有功走字 方向及更 正系数 无功走 字方向 及更正 系数
三相三线两元件电能表48种接线功率对

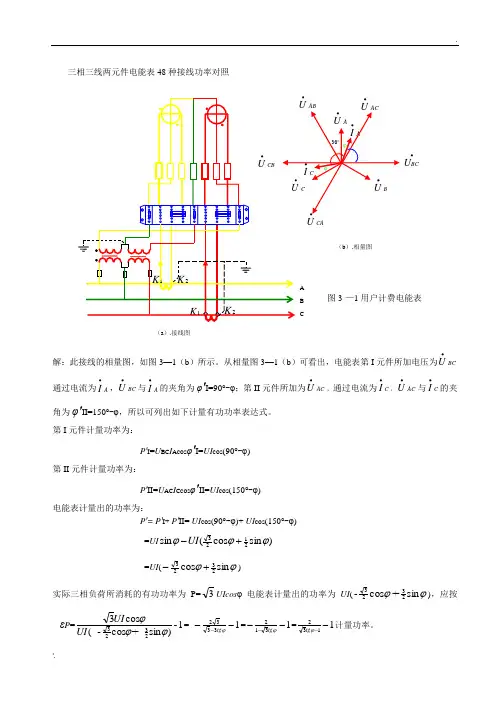

三相三线两元件电能表48种接线功率对照解:此接线的相量图,如图3—1(b )所示。
从相量图3—1(b )可看出,电能表第I 元件所加电压为BCU •通过电流为A I •,BC U•与A I •的夹角为φ′I=90°-φ;第II 元件所加为AC U •,通过电流为C I •,AC U •与C I •的夹角为φ′II=150°-φ,所以可列出如下计量有功功率表达式。
第I 元件计量功率为:P ′I =U BC I A cos φ′I=UI cos (90°-φ)第II 元件计量功率为:P ′II=U AC I C cos φ′II=UI cos (150°-φ)电能表计量出的功率为:P ′= P ′I+ P ′II= UI cos (90°-φ)+ UI cos (150°-φ) =UI )sin cos (sin 2123ϕϕϕ+-UI =UI (ϕϕsin cos 2323+-) 实际三相负荷所消耗的有功功率为P=3UIcos φ电能表计量出的功率为UI (ϕϕsin cos -2323+),应按εP =1-)sin cos -(cos 333ϕϕϕ+UI UI = 13332---ϕtg =1312---ϕtg =1132--ϕtg 计量功率。
•BC U(a ).接线图解:此接线的相量图,如图3—2(b )所示。
从相量图3—2(b )可看出,电能表第I 元件所加电压为BCU •通过电流为C I •,BC U•与C I •的夹角为φ′I=150°+φ;第II 元件所加为AC U •,通过电流为A I •,AC U •与A I •的夹角为φ′II=30°-φ,所以可列出如下计量有功功率表达式。
第I 元件计量功率为:P ′I =U BC I A cos φ′I=UI cos (150°+φ)第II 元件计量功率为:P ′II=U AC I C cos φ′II=UI cos (30°-φ)电能表计量出的功率为:P ′= P ′I+ P ′II= UI cos (150°+φ)+ UI cos (30°-φ) = -UI cos (30°-φ)+ UI cos (30°-φ) =0实际三相负荷所消耗的有功功率为 P=3UIcos φ电能表计量出的功率为0,电能表不转,应按P=3UIcos φ计量功率。
感性负载下三相三线错误接线快速判断
感性负载下三相三线错误接线快速判断摘要:感性负载下三相三线的错误接线有46种,但每种错误接线的误差利用传统方法进行判断至少需要15~20 min。
本文通过对46中错误接线的规律进行总结,能够在5 min内迅速判断并计算出错误接线的误差值,大大提高了电能表错误接线判断的速度。
对于感性负载下电能表三相三线错误接线判断的比赛有一定的帮助作用,但该方法用于现场错误接线却存在着一定的局限性。
关键词:感性三相三线快速判断Abstract:The perceptual load of three-phase wrong wiring three line 46,the error of each error wiring using traditional methods to determine needs at least 15~20 minutes.This paper summarizes the wrong wiring of 46 rules,can be in 5 minutes to quickly judge and calculate the error wiring,greatly improving the energy meter wiring error judgment rate.Is helpful for energy meter three-phase three wire wrong wiring judgment under inductive load game,but the method is used for wiring has certain limitation.Key Words:Emotional;Three-phase Three-wire;Quick;Judge近些年电力公司举办了各类职工技能竞赛,其中电能表故障判断为众多竞赛项目之一,比赛中要取得较好的成绩除了判断正确,加快判断速度已然成为首要解决的问题。
三相三线电度表正确接线的简易判别法(精)
三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1元件 1采用线电压 U BC和相电流 ib , 元件 2采用线电压 UAC 和相电流 iA , 这种接线方式的瞬间功率表达式为 P=UBC ib+UACiA; (2元件 1采用线电压 U C A 和相电流 ic , 元件 2采用线电压 U B A 和相电流 ib , 这种接线方式的瞬间功率表达式为P=UC Aic+UBAib。
在三相三线系统中, 如果 B 相接地,则这两种非标准接线方式就可能漏计电度。
比如:高压两线一地输电方式或低压三相三线供电方式, B 相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必然漏计电度, 因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种 (如图 1 ,错误接线却有许多种。
为了迅速地判别电能表接线是否正确,可采用下述简易方法: (1首先对任何正转的电能表, 如果原电能表接线正确, 通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。
因为原电能表接线如果正确,对调任意两根电压进线后,其功率计算如下:①对调 A 、 B 两相电压 (矢量图如图 2a 所示其功率为:P1=UBAIAcos(150-φA=-UIcos(30+φP2=UCAICcos(30+φC=UIcos(30+φP=P1+P2=0②对调 B 、 C 两相电压 (矢量图如图 2b 所示 ,其功率为:P1=UACIAcos(30-φA=UIcos(30-φP2=UBCICcos(150+φC=-UIcos(30-φP=P1+P2=0③对调 A 、 C 两相电压 (矢量图如图 2c 所示 ,其功率为:P1=UCBIAcos(90+φA=-UIcos(90-φP2=UABICcos(90-φC=UIcos(90-φP=P1+P2=0三次对调电压进线后,从电能表的功率计算说明,如果原接线正确,在对调电压进线后都应停转 (或有微动。
三相三线两元件电能表48种接线功率对1.docx
三相三线两元件电能表 48种接线功率对照通过电流为I A , U AB 与I A 的夹角为 『1=30 ° 0;第II 元件所加为U CB ,通过电流为I C , U CB 与I C 的夹 角为『11=30 °『所以可列出如下计量有功功率表达式。
第I 元件计量功率为:P 'l =U AB I A cos 『|=UI COS (30 +『第II 元件计量功率为:P'll=U CB |c cos 『||= ui cos (30 -『电能表计量出的功率为:P = P '1+ P'll= UI cos (30 °『+ UI cos (30 °『 =UI (于cos :「-2sin J (于cos :弓sin ) 八 3UI cos;:解:此接线的相量图,如图1 — 1 (b )所示。
从相量图 1 — 1( b )可看出,电能表第 I 元件所加电压为U ABU B解:此接线的相量图,如图 1 — 2 (b )所示。
从相量图1— 2 (b )可看出,电能表第I 元件所加电压为U AB 通过电流为I C , U AB 与I C 的夹角为『1=90 ° 0;第II 元件所加为U CB ,通过电流为I A , U CB 与I A 的夹 角为『11=90 所以可列出如下计量有功功率表达式。
第I 元件计量功率为:P'|=U AB |A COS (|/|=UI COS (90 -妨第II 元件计量功率为:P1|=U CB |C COS『||= UI COS (90 +『电能表计量出的功率为:P = P 1 + P'II= UI COS (90 ° 0)+ UI COS (90 °『 = Ulsin 如 Ulsin 『 =0实际三相负荷所消耗的有功功率为P"i nnnn£-T-T 【][]1 —2用户计费电能表JK2K iK i(a ).接线图K 2U BP= . 3 Ulcon 0 电能表计量出的功率为0,电能表不转,应按P^. 3 Ulcon『计量功率。
高供高计三相三线接线错误检查及分析
高供高计三相三线 接线错误分析 测量演示 —— 测量U12与U31的相位角
保持“φ ”档位。 将电流钳插头拔出。 以U12为基准,红夹夹U1, 黑夹夹U2,用另一对电压笔, 红笔点U3,黑笔点U1。
在接线盒测量U12与U31的相 位角。
高供高计三相三线 确定接B相线错误分析
模拟屏接线: 以三相四线的接线方式,通过后台控制 输入电压、电流参数,可模拟三相三线 接线和三相四线接线。
如果考试现场贴有指定测量 点,则在指定的地方测量; 无指定说明可在电能表表脚 或接线盒操作测量。
高供高计三相三线 计量基础知识 高供高计三相三线计量的正确接线
表脚接线:
第一元件: 第二元件:
UAB,IA UCB,IC
正确计接线量功率基表达础式 知识
.
UAB
P = P1 + P2
= Uab·Ia cos(30°+φ )+ Ucb·Ic cos(30°-φ )
= UI(cos30°cosφ –sin30°sinφ )
.
UCB
+ UI(cos30°cosφ +sin30°sinφ )
= 2UIcos30°cosφ
.
Ic
课程内容目录
1 高供高计三相三线计量基础知识 2 数字双钳相位伏安表的使用 3 高供高计三相三线接线错误分析
数字双钳相位伏安 知识表点 的使用
数字双钳相位伏安表简介 测量电压 测量电流 测量电压与电压的相位角 测量电压与电流的相位角
数字双钳相位伏安 表的使用 数字双钳相位伏安表简介
数字双钳相位伏安 测量表电压的使用
测量电压值时可 使用“U1”或“U2” 插孔,注意电压 笔红插红,黑插 黑,并将档位打 到对应位置,高 供高计三相三线 接线正常电压 100V,量程使用 “200V”。 (如题目没标明 电压,电压档位 选择更高的那个)
三相表接线方法范文
三相表接线方法范文三相电表是用来测量三相电源中的电能消耗的仪表。
正确的接线方法对于保证电能计量的准确性以及安全性非常重要。
以下将详细介绍三相电表的接线方法。
1.三相电表的基本原理三相电表是基于电磁感应原理的。
它由电流线圈和电压线圈组成。
电流线圈用来感应电流大小,电压线圈用来感应电压大小。
当电流线圈中通过电流时,会在它周围产生一个磁场,而当电压线圈中有电压时,会在它内部产生磁场。
通过测量这两个磁场的大小,就可以计算出电能的消耗。
2.三相电表的接线方法三相电表的接线方法包括Y型接线和△型接线两种。
具体的接线方法如下:(1)Y型接线方法:Y型接线方法是将三相电源的每个相线(L1,L2,L3)分别与电表的A、B、C相线连接。
接线图如下:--L1--A相三相电源--L2--B相--三相电表--L3--C相(2)△型接线方法:△型接线方法是将三相电源的每个相线(L1,L2,L3)依次连接起来,形成一个闭合的三角形,然后将电表的A、B、C相线分别连接到三角形的三个顶点上。
接线图如下:--L1--A相L2三相电源--L3--C相-----三相电表L1--L2--B相3.接线时需要注意的问题在进行三相电表的接线时需要注意以下问题:(1)注意接线的稳固性:保证接线牢固可靠,避免接线接触不良或者接线松动导致接触不良等问题。
(2)注意接线的正确性:根据接线图进行接线,确保每个相线都正确连接到相应的位置。
(3)注意绝缘性能:确保接线过程中不破坏任何绝缘层,避免电流或电压通过绝缘层导致安全隐患。
(4)注意防护性能:根据需要,在接线端子的周围进行防护,防止外界因素对接线端子的影响,如水、灰尘等。
(5)注意安全问题:在接线前,需要确保断开电源,避免电击事故的发生,同时需要使用绝缘手套和绝缘工具进行操作。
4.总结三相电表的接线方法分为Y型接线和△型接线两种,接线时需要注意接线的稳固性、正确性、绝缘性能、防护性能以及安全问题。
通过正确的接线方法,可以保证三相电表的准确性、可靠性和安全性,从而实现对三相电源的准确计量。
《浅谈减少错误接线方法》
浅谈减少错误接线方法公平、公正、合理计量电能,及时、快捷、正确诊断错误接线及采取有效的防范措施,是提高供电企业形象和减少电量丢失的有效途径。
笔者结合装表接电和电能计量装置的运行检查实践,浅谈电能表比较典型的错误接线及防止措施,请各位专家老师指导。
电能表错误接线的主要表现为: 电能表反转、不转、转速变慢,变快等情况。
由于电能计量装置是由电能表、互感器、二次回路等多种元件构成,因此,电能表的错误接线方式也呈多样性变化。
下面简单分析一下电能计量装置常见的一些错误接线方式:1、单相有功电能表常见的错误接线方式正确的接线方式:火线(相线)进线接1端子,出线接2端子,零线进线接3端子,出线接4端子,负载电流由1端子进,通过电流线圈,由2端子出,电压线圈跨接于火线和零线之间,此时电能表正常工作。
负载跨接于火线和零线之间,用电也正常。
接线方式见图1。
图1单相有功电能表正确接线图常见的错误接线方式:(1)误将火线(相线)进出线端子接错,火线(相线)进线接2端子,出线接1端子,零线进线接3端子,出线接4端子,负载电流由2端子进,通过电流线圈,由1端子出,电压线圈跨接于相线和零线之间,因电流线圈通过反向电流,如表计不带止逆功能,则电能表反转。
负载跨接于火线和零线之间,用电仍正常。
接线方式见图2。
图2 单相有功电能表错误接线方式一(2)误将火线(相线)与零线接错,零线进线接1端子,出线接2端子,火线(相线)进线接3端子,出线接4端子,此时需看负载如何接:a、全部负载跨接于火线和零线之间,电能表正常走字,用电正常。
接线方式见图3(a)。
b、部分负载跨接于火线和零线之间,但部分负载不通过零线,直接接地(如自来水管),电能表走慢,用户偷电。
接线方式见图3(b)。
c、全部负载不通过零线,直接接地(如自来水管),电能表不转,用户偷电。
接线方式见图3(c)。
(a)(b)(c)图3 单相有功电能表错误接线方式二以上a,b,c三种情况中,如零线进线接2端子,出线接1端子,电表进线处情形类似单相有功电能表错误接线方式一,其余同上分析。
三相三线电能表有功计量功率分析
三相三线电能表有功计量功率分析摘要:在计量装置接线过程中由于互感器相序、极性的错误导致电能表的误接线,因而造成电能计量的不准确。
本文通过对各种接线方式形成各有功计量元件的计量结果进行分析,并与标准接线进行比较,从而找出其中规律,从而简化现场误接线判断及计算过程,使其判断过程变得更为简单结果更加准确。
关键词:三相三线电能表;接线;有功功率变化规律;应用电能计量装置是电力商品交易中的“一杆秤”,它的准确与否直接涉及到供用电双方的经济利益。
同时供电企业将计量管理,列为线损率管理的先决条件。
由于一般10kV 及以上的高压系统均采用三相三线的供电方式,所以高压系统大多采用三相两元件电能表计量电能。
三相三线电能表的接线并不复杂,但由于疏忽,特别是附有电压互感器与电流互感器的电能表,错接的机会较多。
三相三线电能表错接线时会产生许多怪现象:有的不转,有的反转,有的随负载功率因数角的变化有时正转,有时反转,有的虽然正转,但计量出的电量数与实际不相符。
目前对于已安装的计量装置进行接线方式判断,通常是采用相位伏安仪进行测量。
电压的相序以及电流的相别可以通过测量电压值、相序夹角和电流间的夹角,再通过电流的相随性进行判别。
但是功率表达式则需要通过向量图进行查找分析才能得出。
其查找和化简过程较为繁复,易出错。
本文着重通过对各种接线方式对计量元件功率夹角的影响进行统计分析,找出其中存在的规律,使其判断过程变得更为简单准确。
在电压互感器一次接线正确的情况下,不考虑出现B 相电流和短线的情况,共有48 种接线方式。
其中有2 种接线可以正确计量,有12 种接线不转。
假设三相电压及负荷平衡对称,即有如下关系:UA=UB=UC=Uφ,IA=IB=IC=I,φa=φb=φc=φ,正确的接法为有功电能表第一元件接入UabIa,第二元件接入UcbIc。
第一元件有功功率为P1=UIcos(30+φ),第二元件有功功率为P2=UIcos(30-φ)。
三相电表怎么接线!带互感器的三相电表接线方法全在这里了!
三相电表怎么接线!带互感器的三相电表接线方法全在这里
了!
电表,是用来测量电能的仪表,计量负载消耗的或电源发出的电能,又称电度表、电能表、火表、千瓦时表。
三相电表的接线方法有两种:
①小负载(60A以下)接线可以直接接线称为直接式;
②60A电流以上必须用互感器接线
小电流,小负载,可以采用直接接线法,几十安以内
◆①直接式接线法
1、4、7、10孔分别接电源端的,A\B\C\N
3、6、9、11孔分别接负载端的A\B\C\N
2、5、8、通过“连接片”分别与1、4、7、相接
三相带互感器电表,大负载,大电流
◆②互感器式:
❶三相四线制电表互感器接线:三只互感器安装在断路器负载侧,三相火线从互感器穿过。
互感器的两面分别标有P1和P2,三相电源线从互感器的P1端进入,从P2端穿出。
1、4、7为电流进线,依次接互感器A、B、C相电互感器的S1。
注意互感器穿线方向
3、6、9为电流出线,依次接互感器A、B、C相电互感器的S2。
2、5、8为电压接线,依次接A、B、C相电。
10端子接进线零线。
11孔接负载N
三只单相电表测量三相电能接线图
❷三个单相电表互感器的接线:三只互感器安装在断路器负载侧,三相火线从互感器穿过。
互感器的两面分别标有P1和P2,三相电源线从互感器的P1端进入,从P2端穿出。
A相线接1号端子然后互感器S1端,A相出线端S2端;
B、C相同A相接;
然后把零线接入3号端子,所有零线端串联在一起。
这种方法对于电量的计算很麻烦!。
三相三线、三相四线电能表接线方式下的计量分析及措施
三相三线、三相四线电能表接线方式下的计量分析及措施摘要:分析了三相三线电能表的有功功率、三相四线电能表的有功功率及三相三线与三相四线电能表两者之间的计量误差,为各种回路正确采用计量电能表提供了依据;并针对减少计量误差提出几点措施。
关键词:中性点;三相三线;三相四线;有功功率;计量误差前言:电能表作为衡量电能的计量仪器,其技术性要求很高,既要求精确、更要求稳定,并保证长期可靠运行,并且随着我国电力市场的逐步建立和完善,电力系统越来越复杂,作为电力系统重要组成部分的电能表受到了越来越多的关注。
在工业用户的电力系统中,电能表从性能上要满足恶劣的工作环境,电压高、电流大、负荷重等条件。
然而,电能计量综合误差过大是电能计量存在的一个关键问题,它直接影响着公司的经济利益。
因此,努力提高电能计量的综合准确水平,是一项刻不容缓的重要任务。
本文通过对三相三线和三相四线电能表接线的分析,并提出几点措施希望对减小计量电能误差有所帮助。
一、三相三线、三相四线电能表适用范围一般来讲,电能表的接线方式应与电力系统的中性点接地方式相适应。
电力系统的中性点究竟采用何种接地方式,要根据整个电力系统的技术参数确定。
一般将中性点接地方式分为中性点绝缘系统和非中性点绝缘系统两种方式。
通常情况下,110 kV及以上的电力系统均为非中性点绝缘系统,电能表应采用三相四线接线方式。
3kV至66kV系统多为中性点绝缘系统,电能表应采用三相三线接线方式。
那么,在非中性点绝缘系统中采用三相三线电能表会有何影响,能否准确计量?在中性点绝缘系统中采用三相四线电能表会有何影响,是否能准确计量?首先应了解三相三线、三相四线电能表的计量原理。
二、三相三线电能表的有功功率三相三线制只有三根相线,电能表中有两个计量元件,在一定程度上节约了成本,一旦出现二相负载不平衡的情况,就会导致测量不准确。
大写字母A、B、C代表电压的一次侧,小写字母a、b、c代表电压的二次侧,两个电压互感器TV1、TV2的一次侧与二次侧构成V/V型接线,a、b相之间的相电压构成了第一元件的线电压Uab, c、b相之间的相电压构成了第二元件的线电压Ucb,TA1和TA2分别是第一元件和第二元件的电流互感器,Ia、Ic分别为第一元件和第二元件的相电流。
三相三线有功电能表常见错误接线分析
三相三线有功电能表常见错误接线分析作者:张静来源:《中国高新技术企业》2016年第04期摘要:电能计量装置的计量准确与否直接关系到供用电双方的经济利益,影响电力企业电费的及时回收,因此预防和避免电能表故障及差错成为电能计量工作的重要内容。
文章通过分析电能表的电压、电流相量图,计算功率表达式及更正系数的方法,分析了典型的错误接线情况,并介绍了退补电量的计算方法,然后提出了错误接线的防范对策。
关键词:三相三线有功电能表;相量图;错误接线;电量追补;电能计量装置文献标识码:A中图分类号:TM933 文章编号:1009-2374(2016)04-0133-03 DOI:10.13535/ki.11-4406/n.2016.04.067电能表是电能计量的重要器具,它的准确可靠直接关系到供用双方的利益,是供用双方关注的焦点,同时也是计量工作的重点。
在日常、检测和维护工作中,经常接触到计量高电压、大容量的三相三线有功电能表错误接线。
在这种错误的运行状态下,即使电能表和互感器本身的准确度很高,也达不到准确计量的目的。
错误接线常常会使计量的电能值发生错误甚至无法计量,严重的还可能造成人身伤亡或仪器仪表、设备的损坏,同时也会给企业带来一定的经济损失。
因此判断和分析电能计量装置接线错误类型,并对错误电量进行准确计算,是保证供用电双方利益的关键。
1 三相三线有功电能表正确接线在电力系统和电力用户中,计量装置的错误接线是有可能发生的,若有人为窃电的话,错误的接线更是花样百出。
单相电能表或直接接入式三相表,其接线较为简单,差错少,即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表,则比较容易发生错误接线。
因为是电流、电压二次回路两者的结合,再加上极性反接和断线等就有很多种可能的接线方式。
1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图:在没有中性线的三相三线系统中,IU+IV+IW=0,因此不论负载是否对称,都可以不用其中一相电流就能准确计量三相电能。
三相三线电度表正确接线的简易判别法
三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1)元件1采用线电压UBC和相电流ib,元件2采用线电压UAC和相电流iA,这种接线方式的瞬间功率表达式为P=UBCib+UACiA;(2)元件1采用线电压UCA和相电流ic,元件2采用线电压UBA 和相电流ib,这种接线方式的瞬间功率表达式为P=UCAic+UBAib。
在三相三线系统中,如果B相接地,则这两种非标准接线方式就可能漏计电度。
比如:高压两线一地输电方式或低压三相三线供电方式,B相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必然漏计电度,因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1),错误接线却有许多种。
为了迅速地判别电能表接线是否正确,可采用下述简易方法:(1)首先对任何正转的电能表,如果原电能表接线正确,通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。
因为原电能表接线如果正确,对调任意两根电压进线后,其功率计算如下:①对调A、B两相电压(矢量图如图2a所示)其功率为:P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示),其功率为:P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示),其功率为:P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0三次对调电压进线后,从电能表的功率计算说明,如果原接线正确,在对调电压进线后都应停转(或有微动)。
三相三线电能表正确接线
三相三线电能表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1)元件1采用线电压UBC和相电流ib,元件2采用线电压UAC和相电流iA,这种接线方式的瞬间功率表达式为P=UBCib+UACiA;(2)元件1采用线电压UCA和相电流ic,元件2采用线电压UBA和相电流ib,这种接线方式的瞬间功率表达式为P=UCAic+UBAib。
在三相三线系统中,如果B相接地,则这两种非标准接线方式就可能漏计电度。
比如:高压两线一地输电方式或低压三相三线供电方式,B相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必然漏计电度,因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1),错误接线却有许多种。
为了迅速地判别电能表接线是否正确,可采用下述简易方法:(1)首先对任何正转的电能表,如果原电能表接线正确,通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。
因为原电能表接线如果正确,对调任意两根电压进线后,其功率计算如下:①对调A、B两相电压(矢量图如图2a所示)其功率为:P1=UBAIAcos(150°-φA)=-UIcos(30°+φ)P2=UCAICcos(30°+φC)=UIcos(30°+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示),其功率为:P1=UACIAcos(30°-φA)=UIcos(30°-φ)P2=UBCICcos(150°+φC)=-UIcos(30°-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示),其功率为:P1=UCBIAcos(90°+φA)=-UIcos(90°-φ)P2=UABICcos(90°-φC)=UIcos(90°-φ)P=P1+P2=0三次对调电压进线后,从电能表的功率计算说明,如果原接线正确,在对调电压进线后都应停转(或有微动)。
三相电表接法
三相电表接法电表是供电系统的重要组成部分,它可以测量并指示房屋和工厂用电量。
三相电表接法是指记录三相电压、电流以及有功和无功电能的接法。
三相电表的类型和接法有很多种,其中有计算实际需量的计量表、仪表等。
以无功表为例,它是一种把三相电流(入线、出线和中线)由省电表转换为单相电流用于测量的仪表。
无功表有三种安装方式,分别是单线、双线和三线安装。
单线安装是指在双头环形配线架上安装,入线接头接入在相转换架的A线环上,而出线接头接在另一边的B线环上。
双线安装是指在双头环形配线架上安装,入线接头接入相转换架的AB两线环上,而出线接头接在AB的另一边的C线环上。
三线安装是指在双头环形配线架上安装,AB两线环接入入线接头,而C线环接入出线接头,将全部三相电流全部输入到无功表中。
此外,三相电表还有双控联结接法,该接法将两台电表相互联接,并在联接处设置双控开关,以便控制电表的联接和断开。
另外,三相电表还可以使用电弧抑制剂装置、电容安装装置和隔离变压器等其他设备来进行接法,以提高电表的使用效率和使用寿命。
使用三相电表接法需要认真遵守相关安装、运行和维护规程,以确保安全可靠地实现记录电能测量。
首先,应该进行电表安装和检查,对电路连接和熔断器等进行检查,确保一切正常;其次,要确保线路和表计之间有足够的保护,防止电压变化引起的电晕和短路;最后,在维护过程中,应定期检查电表是否受到潮湿、污染、杂物或温度变化的影响,以及机械元件是否完好,如果发现任何故障,应及时处理。
三相电表接法是电表安装的一种重要的接法,它能够有效记录三相电压、电流以及有功和无功电能,是有效衡量电能的重要手段。
正确的接法使用,可以有效地提高电表的使用效率,改善电表的使用寿命,确保为人们提供安全可靠的用电环境。
