梁平法施工图识读(1)(精选)PPT共85页
梁平法施工图识读(1)（精选）
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 5Байду номын сангаас、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 5Байду номын сангаас、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
梁平法施工图识读 PPT
梁顶标高比该结构 层标高低0.1
18
三、梁平法施工图的识读要点
• 识读要点：
• （1）根据相应建施平面图，校对轴线网、轴线编号、轴线 尺寸。
• （2）根据相应建施平面图的房间分隔、墙柱布置，检查梁 的平面布置是否合理，梁轴线定位尺寸是否齐全、正确。
• （3）仔细检查每根梁编号、跨数、截面尺寸、配筋、相对 标高。
纵筋，标注在梁上方该支座处。当上部纵筋多于一排时， 用斜线“/”将各排纵筋自上而下分开。当同排纵筋有 两种直径时，用加号“＋”将两种直径的纵筋相连，角 部纵筋写在前面。 • （2）梁的下部纵筋标注在梁下部跨中位置。
12
（3）附加箍ห้องสมุดไป่ตู้或吊筋的画法示例应直接画在平面 图中的主梁上，在引出线上注明其总配筋值
7
（3）梁箍筋
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。 箍筋加密区与非加密不同区间距及肢数需用斜线分割；当梁 箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非 加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应 写在括号内。上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为
施工时，原位标注取值优先
3
1、梁集中标注的内容
• （1）梁的编号 • （2）截面尺寸 • （3）梁的箍筋 • （4）梁的上部通长筋或架立筋 • （5）梁侧面纵向构造钢筋或受扭钢筋 • （6）梁顶面标高相对于该结构楼面标高的高
差值
前五项为必注值， 最后一项有高差 时标注，无高差
时不注 4
（1）梁 的 编 号
• 由梁的类型代号、序号、跨数及有无悬挑代号几 项组成（见下表）。
18
三、梁平法施工图的识读要点
• 识读要点：
• （1）根据相应建施平面图，校对轴线网、轴线编号、轴线 尺寸。
• （2）根据相应建施平面图的房间分隔、墙柱布置，检查梁 的平面布置是否合理，梁轴线定位尺寸是否齐全、正确。
• （3）仔细检查每根梁编号、跨数、截面尺寸、配筋、相对 标高。
纵筋，标注在梁上方该支座处。当上部纵筋多于一排时， 用斜线“/”将各排纵筋自上而下分开。当同排纵筋有 两种直径时，用加号“＋”将两种直径的纵筋相连，角 部纵筋写在前面。 • （2）梁的下部纵筋标注在梁下部跨中位置。
12
（3）附加箍ห้องสมุดไป่ตู้或吊筋的画法示例应直接画在平面 图中的主梁上，在引出线上注明其总配筋值
7
（3）梁箍筋
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。 箍筋加密区与非加密不同区间距及肢数需用斜线分割；当梁 箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非 加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应 写在括号内。上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为
施工时，原位标注取值优先
3
1、梁集中标注的内容
• （1）梁的编号 • （2）截面尺寸 • （3）梁的箍筋 • （4）梁的上部通长筋或架立筋 • （5）梁侧面纵向构造钢筋或受扭钢筋 • （6）梁顶面标高相对于该结构楼面标高的高
差值
前五项为必注值， 最后一项有高差 时标注，无高差
时不注 4
（1）梁 的 编 号
• 由梁的类型代号、序号、跨数及有无悬挑代号几 项组成（见下表）。
梁平法施工图识读ppt课件
识读梁详图，并想象其钢筋骨架
40
【课内练习】
识读梁详图，并想象其钢筋骨架
41
总结
制图规则： （1）集中标注标注顺序 （2）哪些钢筋常采用原位标注 （3）同排纵筋由不同直径钢筋组成时标注方法 （4）架立筋标注方法 （5）什么梁箍筋没有加密区
42
6.梁下部纵筋不伸入支座时表示方法？ 7.集中标注与原位标注冲突时？ 8.当钢筋多于一排时表示方法？ 9.悬挑梁根部与端部截面高度不同时？ 10.加腋梁表示方法？
12
角筋写在前面
当同排纵筋有两种直径时,用“+”号相连；
13
【工程案例3】
箍筋直径？
14
【工程案例3】 根数、直径？
15
腰筋 拉筋
腰筋
G
构造腰筋
N
受扭腰筋
16
拉筋
拉筋不注写 直径根据梁宽取或者同箍筋直径 间距为非加密区箍筋间距的2或按图集规定取值
17
楼板
楼板 梁
低
—
18
楼板
梁
楼板
高
+
19
梁平法施工图
1
教学目标
知识目标：掌握梁平法施工图制图规则 能力目标：能识读梁平法施工图
2
复习
负弯矩筋
通长筋
箍筋
加密区
非加密区
下部纵加向密区 受力筋
3
提出问题
如何将立体钢筋骨架表达在平面图纸上？
4
【工程案例1】 KL1:梁类型代号及编号，楼层框架梁，编号为1； （1）：跨数 300×600:截面宽度和高度
43
本节内容完毕！ 谢谢！
44
23
描述该梁平法信息
24

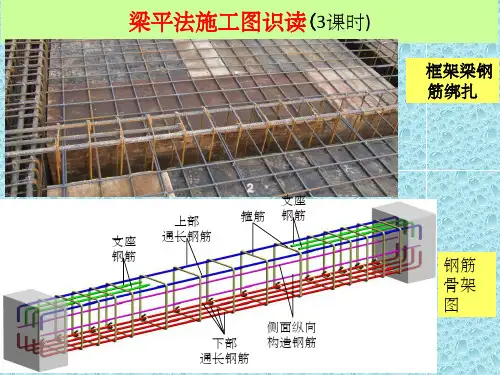

梁平法施工图识读(经典)ppt课件
梁侧纵向构造钢筋以大写字母G打头，受 扭钢筋以大写字母N打头
梁两侧的总配筋值（两侧对称配筋） 钢筋级别
钢筋直径
.
梁顶面标高高差（选注项）
梁顶面相对于结构层楼面标高的高差值，有高差时需将其写入括号 内，无高差
207号楼层框架梁，10跨， 矩形截面梁，梁宽250mm，梁
2020/4/19
.
鸭筋：是在连续梁上配的筋，其主要是要将力传到砼受压区去 （由上向下弯），弯起钢筋除利用纵向筋弯起外，还可单 独设置，称为鸭筋，其作用是将斜裂缝之间的混凝土斜压 力传递到受压区混凝土中，以加强混凝土块体之间的共同 工作，形成一拱形桁架【在06G101-6图集第56页中被称为“附加
××加在梁代号后面，用数字表示梁的 顺序编号
加在梁代号后面的括号内，括号内 的数字表示梁的跨数（悬挑不计入 跨数），字母A表示一端悬挑，字母 B表示两端悬挑，无悬挑不注写
.
等截面矩形梁
用“梁宽b×梁高h”表示
2）
截
面
尺
寸
不等高悬挑梁
用“梁宽b×梁根部高度h1/梁 端部高度h2”表示
图例 识读：
.
• 当梁有加腋时：
非加密区间距200，均为两肢箍。
.
箍筋的肢数
箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。 小截面梁因宽度较小，相应产生的梁内剪力较小，采用单 肢箍即可， 类似于一个S钩。 像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于 双肢箍。 再如，截面宽较大的同一截面采用两个封闭箍并相互错开 高度方向就有四根钢筋，属于四肢箍。 以此类推。
2020/4/19
.
1、梁集中标注的内容与规则
1、钢筋级别
2、直径
3）
《梁平法施工图制》PPT课件
1.当上部纵筋多于一排时，用“/”将各排纵筋自上而下分开。 例题 梁支座上部纵筋注写为6ff25 4/2，表示上一排纵筋为4ff25,下一排
纵筋为2ff25。 2.当同排纵筋有两种直径时，用“+”将两种直径的纵筋相联，注写时将
角部纵筋写在前面。 例题 梁支座上部纵筋注写为2ff25+2ff22，表示2ff25放在角部，2ff22放
• 当某梁顶面高于所在结构层的楼面标高时，其 标高高差为正值，反之为负值。
• 例题 某结构层的楼面标高为44.950m和48.250m， 当某梁的梁顶面标高高差注写为（-0.050）时， 即表明该梁顶面标高分别相对于44.950和48.250 低0.05m。
梁原位标注的内容规定如下：
• 一、梁上部纵筋，该部位含通长筋在内的所有纵 筋：
• 例题 G4f12，表示梁的两个侧面共配置 4f12的纵向构造钢筋，每侧个配置2f12。
• 例题 N6f22，表示梁的两个侧面共配置 6f22的受扭纵向钢筋，每侧个配置3ff22。
• 梁顶面标高高差，该项为选注值，系指相对于结 构层楼面标高的高差值，位于结构夹层的梁，则 指相对于结构夹层楼面标高的高差。有高差时应 将其写入括号内，无高差时不注。
• 2.当同排纵筋有两种直径时，用“+”将两种直径的纵筋 相联，注写时将角部纵筋写在前面。
• 3.当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋 减少的数量写在括号内。
• 4.当梁的集中标注中已按规则注写了注写了梁上部和下 部均为通长筋时，则不需再梁下部重复做原位标注。
• 例题 梁下部纵筋注写为6ff25 2（-2）/4， 表示上排纵筋为2ff25,且不伸入支座；下一 排纵筋为4ff25，全部深入支座。
• 3.当抗震结构中的非框架梁、悬挑梁、井字梁， 及非抗震结构中的各类梁采用不同的箍筋间距及 肢数时，也用“/”将其分隔开来。注写时，先注写 梁支座端部的箍筋（包括箍筋箍数、钢筋级别、 直径、间距及肢数），在斜线后注写梁跨中部分 的箍筋间距及肢数。
纵筋为2ff25。 2.当同排纵筋有两种直径时，用“+”将两种直径的纵筋相联，注写时将
角部纵筋写在前面。 例题 梁支座上部纵筋注写为2ff25+2ff22，表示2ff25放在角部，2ff22放
• 当某梁顶面高于所在结构层的楼面标高时，其 标高高差为正值，反之为负值。
• 例题 某结构层的楼面标高为44.950m和48.250m， 当某梁的梁顶面标高高差注写为（-0.050）时， 即表明该梁顶面标高分别相对于44.950和48.250 低0.05m。
梁原位标注的内容规定如下：
• 一、梁上部纵筋，该部位含通长筋在内的所有纵 筋：
• 例题 G4f12，表示梁的两个侧面共配置 4f12的纵向构造钢筋，每侧个配置2f12。
• 例题 N6f22，表示梁的两个侧面共配置 6f22的受扭纵向钢筋，每侧个配置3ff22。
• 梁顶面标高高差，该项为选注值，系指相对于结 构层楼面标高的高差值，位于结构夹层的梁，则 指相对于结构夹层楼面标高的高差。有高差时应 将其写入括号内，无高差时不注。
• 2.当同排纵筋有两种直径时，用“+”将两种直径的纵筋 相联，注写时将角部纵筋写在前面。
• 3.当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋 减少的数量写在括号内。
• 4.当梁的集中标注中已按规则注写了注写了梁上部和下 部均为通长筋时，则不需再梁下部重复做原位标注。
• 例题 梁下部纵筋注写为6ff25 2（-2）/4， 表示上排纵筋为2ff25,且不伸入支座；下一 排纵筋为4ff25，全部深入支座。
• 3.当抗震结构中的非框架梁、悬挑梁、井字梁， 及非抗震结构中的各类梁采用不同的箍筋间距及 肢数时，也用“/”将其分隔开来。注写时，先注写 梁支座端部的箍筋（包括箍筋箍数、钢筋级别、 直径、间距及肢数），在斜线后注写梁跨中部分 的箍筋间距及肢数。
梁平法识图ppt课件
例如，2 22用于双肢箍；2 22+(4Ф12)用于六肢箍，其中 ，2 22为通长筋，4Ф12为架立筋。
2021精选ppt
23
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式
1.梁集中标注
当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相 同时，此项可加注下部纵筋的配筋值，用分号“；”将上部 与下部纵筋的配筋值分隔开来。
2021精选ppt
34
图4-8 梁下部纵筋注写示意
2021精选ppt
35
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式 2.梁原位标注
④当梁的集中标注中已按规定分别注写了梁上部和下部均为 通长的纵筋值时，不需在梁下部重复做原位标注。
⑤当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部 以Y打头注写在括号内，如图4-9所示。
例如，N6 22表示梁的两个侧面共配置6 22的受扭纵向钢 筋，每侧各配置3 22。
2021精选ppt
26
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式
1.梁集中标注
6）梁顶面标高高差 梁顶面标高高差，该项为选注值。梁顶面标高高差是指相对 于结构层楼面标高的高差值。对于位于结构夹层的梁，则指相对 于结构夹层楼面标高的高差。有高差时，需将其写入括号内，无 高差时不注。 注意：当某梁的顶面高于所在结构层的楼面标高时，其标高 高差为正值，反之为负值。
2021精选ppt
3
模块4 梁平法识图
观察梁的钢筋构造（见图4-1），了解梁的钢筋构造。
图4-1 梁的钢筋构造
2021精选ppt
4
4.1 梁 的 编 号
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组 成。在平法施工图中，各类型的梁应按表4-1的规定进行编号。
2021精选ppt
23
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式
1.梁集中标注
当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相 同时，此项可加注下部纵筋的配筋值，用分号“；”将上部 与下部纵筋的配筋值分隔开来。
2021精选ppt
34
图4-8 梁下部纵筋注写示意
2021精选ppt
35
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式 2.梁原位标注
④当梁的集中标注中已按规定分别注写了梁上部和下部均为 通长的纵筋值时，不需在梁下部重复做原位标注。
⑤当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部 以Y打头注写在括号内，如图4-9所示。
例如，N6 22表示梁的两个侧面共配置6 22的受扭纵向钢 筋，每侧各配置3 22。
2021精选ppt
26
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式
1.梁集中标注
6）梁顶面标高高差 梁顶面标高高差，该项为选注值。梁顶面标高高差是指相对 于结构层楼面标高的高差值。对于位于结构夹层的梁，则指相对 于结构夹层楼面标高的高差。有高差时，需将其写入括号内，无 高差时不注。 注意：当某梁的顶面高于所在结构层的楼面标高时，其标高 高差为正值，反之为负值。
2021精选ppt
3
模块4 梁平法识图
观察梁的钢筋构造（见图4-1），了解梁的钢筋构造。
图4-1 梁的钢筋构造
2021精选ppt
4
4.1 梁 的 编 号
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组 成。在平法施工图中，各类型的梁应按表4-1的规定进行编号。
(完整版)梁平法施工图识读(经典)
二、梁的平面注写方式
A、梁的平面注写方式包括“集中标注”和“原位 标注”。 B、集中标注表达梁的通用数值
C、原位标注表达梁的特殊数值
D、施工时，原位标注的取值优先代号1） Nhomakorabea梁
序号
编
号
跨数及
是否带
悬挑
图例识读：
楼层框架梁——KL 屋面框架梁—— WKL 悬挑梁——XL
非框架梁——L 框支梁——KZL 井字梁——JZL
（1）梁支座上部纵筋
当该支座上部纵筋多于一排时，用“/”将纵筋自上 而下分开；
当同一排纵筋采用采用两种直径的钢筋时，用“+” 号将两种直径的钢筋相连且将放在角部的钢筋写在加 号的前面。
梁中间支座两边的上部钢筋配筋 相同时，仅在支座的一边注写配 筋值，另一边省去不注；
当支座两边的上部钢筋配筋不同 时，须在支座两边分别注写。
非加密区间距200，均为两肢箍。
箍筋的肢数
箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。 小截面梁因宽度较小，相应产生的梁内剪力较小，采用单 肢箍即可， 类似于一个S钩。 像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于 双肢箍。 再如，截面宽较大的同一截面采用两个封闭箍并相互错开 高度方向就有四根钢筋，属于四肢箍。 以此类推。
梁两侧的总配筋值（两侧对称配筋） 钢筋级别
钢筋直径
梁顶面标高高差（选注项）
梁顶面相对于结构层楼面标高的高差值，有高差时需将其写入括 号内，无高差时不注写。
图例识读：
2020/2/28
207号楼层框架梁，10跨， 矩形截面梁，梁宽250mm，梁
无悬挑
高650mm
上部2根
HRB400 级通长钢 筋，直径 为16mm， 下部为
梁平法施工图识读PPT课件
楼板
梁
楼板
高
+
.
19
楼板
梁
楼板
平
不注写
.
20
1.基本信息 2.箍筋 3.上通筋；下通筋 4.腰筋 5.标高
.
21
【工程案例4】
表示2根直径16mm为通长筋，2根直径为12mm为架立筋，
架立筋括在括号内
.
22
【课内练习】
已知框架梁纵筋示意如图3.1.48所示，截面宽300mm， 高500mm，箍筋直径为10mm，HPB300，加密区间距为100mm， 非加密区间距为150mm，将该梁标注为平法。
.
29
【工程案例9】
不伸入支座纵筋根数前加“—”号
.
30
【工程案例10】
集中标注与原位标注冲突时原位标注取值优先
6/14/2020
.
31
【工程案例7】 附加箍筋
吊筋
附加箍筋和吊筋
.
32
【课内练习】
6/14/2020
.
33
【课内练习】
6/14/2020
.
34
【课内练习】
将梁标注为平法
.
35
.
42
6.梁下部纵筋不伸入支座时表示方法？ 7.集中标注与原位标注冲突时？ 8.当钢筋多于一排时表示方法？ 9.悬挑梁根部与端部截面高度不同时？ 10.加腋梁表示方法？
6/14/2020
.
43
本节内容完毕！ 谢谢！
.
44
梁平法施工图
.
1
教学目标
知识目标：掌握梁平法施工图制图规则 能力目标：能识读梁平法施工图
.
2
复习
平法梁识图PPT课件
第15页/共80页
4.原位标注的内容
1）梁支座上部纵筋
2）梁下部纵筋 3）附加箍筋或吊筋
4）修正集中标注内容中不适用于本 跨的内容等
第16页/共80页
1）梁支座上部纵筋 • 多排钢筋，用“/”将各排纵筋自上而下
分开。 • 两种直径，用“＋”将两种直径的纵筋相
连，并将角筋注写在前面。 • 对称或不对称标注
数时，即同排中既有通长钢筋又有架立 钢筋时,需补充设置架立筋， • 采用“通长筋＋（架立筋）”方式表达， 角部纵筋写在加号的前面，架立筋写在 加号后面的括号内。当全部采用架立筋 时，则将其全部写入括号内。 • 采用“；”将上部钢筋与下部钢筋隔开。
第11页/共80页
5）梁侧面纵向构造钢筋或受扭钢筋 • 条件：梁腹板高度hw≥450mm时，须配置纵向构造钢筋或受扭钢筋。 • 表示方法：梁侧面构造钢筋G打头，受扭钢筋N打头；连续注写设置在梁两个侧面的总配筋值，且对称 配置。
第28页/共80页
上 部 贯 通 筋 （ 书 P. 4 9 , 5 0 ）
计算公式: ＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长
度 =梁的净长+锚固＋搭接长度
✓ 左、右支座锚固长度的取值判断：
当 直锚长度>laE 时，不需弯锚，取锚固长度 = Max（LaE，0.5hc＋5d)
当 直锚长度≤ LaE，弯锚， 锚固长度= Max{０.4 LaE, ld} + 15d
• 当梁为变截面悬挑梁时，用斜线分隔根部 与端部的高度值，注写方式为b×h1/h2， 其中h1为梁根部较大高度值，h2为梁端部 较小高度值。
第8页/共80页
3）梁箍筋
• 梁箍筋注写包含：箍筋级别、直径、加 密区与非加密区箍筋间距，肢数 。
4.原位标注的内容
1）梁支座上部纵筋
2）梁下部纵筋 3）附加箍筋或吊筋
4）修正集中标注内容中不适用于本 跨的内容等
第16页/共80页
1）梁支座上部纵筋 • 多排钢筋，用“/”将各排纵筋自上而下
分开。 • 两种直径，用“＋”将两种直径的纵筋相
连，并将角筋注写在前面。 • 对称或不对称标注
数时，即同排中既有通长钢筋又有架立 钢筋时,需补充设置架立筋， • 采用“通长筋＋（架立筋）”方式表达， 角部纵筋写在加号的前面，架立筋写在 加号后面的括号内。当全部采用架立筋 时，则将其全部写入括号内。 • 采用“；”将上部钢筋与下部钢筋隔开。
第11页/共80页
5）梁侧面纵向构造钢筋或受扭钢筋 • 条件：梁腹板高度hw≥450mm时，须配置纵向构造钢筋或受扭钢筋。 • 表示方法：梁侧面构造钢筋G打头，受扭钢筋N打头；连续注写设置在梁两个侧面的总配筋值，且对称 配置。
第28页/共80页
上 部 贯 通 筋 （ 书 P. 4 9 , 5 0 ）
计算公式: ＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长
度 =梁的净长+锚固＋搭接长度
✓ 左、右支座锚固长度的取值判断：
当 直锚长度>laE 时，不需弯锚，取锚固长度 = Max（LaE，0.5hc＋5d)
当 直锚长度≤ LaE，弯锚， 锚固长度= Max{０.4 LaE, ld} + 15d
• 当梁为变截面悬挑梁时，用斜线分隔根部 与端部的高度值，注写方式为b×h1/h2， 其中h1为梁根部较大高度值，h2为梁端部 较小高度值。
第8页/共80页
3）梁箍筋
• 梁箍筋注写包含：箍筋级别、直径、加 密区与非加密区箍筋间距，肢数 。
[精品PPT]梁平法施工图识读80786
![[精品PPT]梁平法施工图识读80786](https://img.taocdn.com/s3/m/682e1388172ded630a1cb648.png)
框架结构中梁种类
一、框架结构中梁的种类
楼层框架梁： 与框架柱相连的梁 1 2
屋面框架梁： 与框架柱相连，位于建筑物顶层
说出梁的类型和跨数
集
原位标注
中
标
注
集
原位标注
中 标
负弯矩筋
注
1.基本信息 2.箍筋 3.上通筋；下通筋
【工程案例2】
根数、直径？ 根数、直径？ 箍筋直径？ 根数、直径？
角筋写在前面 当同排纵筋有两种直径时,用“+”号相连；
【工程案例5】 “/”表示钢筋排成两排，前面在上排，后面在下排
【工程案例10】
12/6/2020
【工程案例9】
12/6/2020
【课内练习】
已知框架梁纵筋示意如图所示Байду номын сангаас截面宽300mm，高600mm， 箍筋直径为10mm，HPB300，加密区间距为100mm，非加密 区间距为200mm，将该梁标注为平法。
【工程案例9】 不伸入支座纵筋根数前加“—”号
【工程案例10】
集中标注与原位标注冲突时原位标注取值优先
12/6/2020
【工程案例7】 附加箍筋
吊筋
附加箍筋和吊筋
【课内练习】
12/6/2020
【课内练习】
12/6/2020
【课内练习】
将梁标注为平法
12/6/2020
12/6/2020
【工程案例4】
表示2根直径16mm为通长筋，2根直径为12mm为架立筋， 架立筋括在括号内
【课内练习】
已知框架梁纵筋示意如图3.1.48所示，截面宽300mm， 高500mm，箍筋直径为10mm，HPB300，加密区间距为100mm， 非加密区间距为150mm，将该梁标注为平法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面注写方式
集中标注
原位标注
对于普通楼面，两向均以一跨为一板块；对于密肋楼盖， 两向主梁（框架梁）均以一跨为一板块。 所有板块应逐一编号，相同编号的板块可择其一做集中标 高高差。
梁平法施工图识读
18
板块集中标注
• 板块集中标的内容为：板块编号，板厚，贯通钢 筋，以及当板面标高不同时的标高高差。
板类型 楼面板 屋面板 延伸悬挑板 纯悬挑板
• 四看梁平法施工图的注写方式，各梁的编号、断面尺
寸，梁上部及下部的通长钢筋、箍筋、附加钢筋、梁
顶面相对标高等。
梁平法施工图识读
10
梁平法施工图识读
11
梁平法施工图识读
12
柱平法施工图
梁平法施工图识读
13
1.平法施工图的表达方式与特点
• 优点：将结构构件的尺寸和配筋，按照平面整体 表示方法制图规则，整体直接表达在结构平面布 置图上，再与标准构造详图配合，构成一套新型 完整的结构设计图纸。改变了传统的将各个构件 从结构平面图中索引出来，再逐个绘制配筋详图 的繁琐方法，减少了设计图纸的数量，且便于设 计修改。
• 二看细部、看标高条形基础断面图中注明了基础墙厚、 大放脚尺寸、基础底宽, 以及它们与轴线的相对位置。 独立基础断面图中不仅注明了基础各部分细部尺寸, 而 且标明了底板和基础梁内配筋。从基础底面标高可了 解到基础的埋置深度。
• 三看施工说明,了解防潮层的作法, 各种材料的强度和 钢筋的等级以及对基础施工的要求。
梁平法施工图识读
8
A-A
梁平法施工图识读
9
三、梁板柱平法施工图的阅读
• 一看图名、比例、轴线和各构件的名称编号、布置及 定位尺寸。轴线尺寸与构件的关系 。
• 二看现浇楼板配筋图。板平面注写方式，板中钢筋集 中标注的内容，板中钢筋原位标注的内容，楼面的标 高、板厚等。
• 三看柱平法施工图的表示方法（列表注写方式、断面 注写方式），柱的平面布置情况，各柱编号及与轴线 的定位关系，柱中的钢筋布置等。
• 缺点：没有传统施工图直观，施工翻样的工作量 大大增加，对施工企业提出了更高的要求。
梁平法施工图识读
14
2.平法施工图的一般规定
• 平法在平面布置图上表示各构件尺寸和配筋的方式 有三种:平面注写方式、列表注写方式、截面注写方 式。
• 结构施工图中所有梁、 柱、 剪力墙构件都应进行 编号，编号中含有类型代号和序号．
梁平法施工图识读
21
例
• 设有一楼面板块注写为：
• LB5 h=150
• B: Xφ10@135; Yφ10@110
• 系表示5号楼面板，板厚 150mm，板下部配置的贯通 纵筋X向为φ10@150;，Y向为 φ10@110；板上部未配置贯 通纵筋。
梁平法施工图识读
22
板面标高高差
• 系指相对于结构 层楼面标高的高 差，应将其注写 在括号内，且有 高差则注，无高 差不注。
及时发现设计中各工种 之间存在的矛盾、设计中 不明确的、施工中有困难 的及设计图中有差错的地 方，并通过图纸会审的方 式予以提出，便于设计单 位对施工图作进一步的明 确与调整，以保证工程施 工的顺利进行。
梁平法施工图识读
4
结构施工图的识读方法与步骤
一、结构设计说明的阅读：
• 了解对结构的特殊要求； • 了解说明中强调的内容； • 掌握材料质量要求以及要采取的技术措施； • 了解所采用的技术标准和构造； • 了解所采用的标准图。
梁平法结构施工图识读
梁平法施工图识读
1
建筑施工图 结构施工图
基本图
设备施工图 电气施工图
详图
梁平法施工图识读
2
结构施工图
设计总说明 结构平面图 构件详图
基础平面图 楼层平面图 屋面平面图
梁平法施工图识读
3
结构施工图的识读要领
• 识读结构施工图： • 由浅入深 • 由粗到细 • 由大到小 块上部不设 贯通纵筋时则不注），并以B代表下部，以T代表 上部，B&T代表上部与下部；
• X向贯通纵筋以X打头，两向贯通纵筋配置相同时 则以X&Y打头；
• 当为单向板时，另一向贯通的分布筋可不注写， 而在图中统一注明。
• 当在某些板内（例如在延伸悬挑板YXB，或纯悬挑 板XB的下部）配置有构造筋时，则X向以XC打头,Y 向以YC打头注写。
梁平法施工图识读
23
板支座原位标注
• 板支座原位标注的内容为：板支座上部非贯通纵 筋和纯悬挑板上部受力钢筋。
• 板支座原位标注的钢筋，应在配置相同跨的第一 跨表达。
• 在配置相同跨的第一跨（或梁悬挑部位），垂直 于板支座（梁或墙）绘制一段适宜长度的中粗实 线，并在线段上方注写钢筋编号（如①、②等）， 配筋值，横向连续布置的跨数（注写在括号内， 且当为一跨时可不注），以及是否横向布置到梁 的悬挑端。
• 四看施工说明, 从中了解施工时对基础材料及其强度等 的要求, 以便准确施工。
• 基础布置图阅读时要注意基础的标高和定位轴线的数 值，了解基础的形式和区别，注意其他工种在基础上 的预埋件和预留洞。
梁平法施工图识读
6
梁平法施工图识读
7
基础详图的阅读
• 一看编号、对位置先用基础详图的编号对基础平面的 位置, 了解这是哪一条基础上的断面或哪一个柱基。如 果该基础断面适用于多条基础的断面, 则轴线圆圈内可 不予编号。
• 必须按标准图集中的定义对构件进行编号。
• 应在各类构件的平法施工图中注明各结构层的楼面 标高、 结构层高及相应的结构层号。
梁平法施工图识读
15
梁平法施工图识读
16
如何识读板配筋施工图（平法）
梁平法施工图识读
17
1.有梁楼盖板平法施工图表达方 式
• 有梁楼盖板平法施工图是在楼面板和屋面板布置图上， 采用平面注写表达方式。
板块编号 代号 LB WB YXB XB
序号 XX XX XX XX
梁平法施工图识读
19
板厚
• 等厚度板注写为h=xxx；
• 当悬挑板的端部改变截 面厚度时，用斜线分隔 根部与端部的高度值， 注写为h=xxx/xxx；
• 当设计已在图注中统一 注明板厚时，此项可不 注。
梁平法施工图识读
20
贯通纵筋
梁平法施工图识读
5
二、基础平面图的阅读
• 一看图名、比例和纵横定位轴线编号,了解有多少道基 础 , 基础间定位轴线尺寸。
• 二看基础墙、柱及基础底面的形状、尺寸大小及其与 轴线的关系。注意轴线的中分和偏分。
• 三看基础平面图中剖切线及其编号, 了解基础断面图的 种类、数量及其分布位置, 以便与断面图对照阅读。
集中标注
原位标注
对于普通楼面，两向均以一跨为一板块；对于密肋楼盖， 两向主梁（框架梁）均以一跨为一板块。 所有板块应逐一编号，相同编号的板块可择其一做集中标 高高差。
梁平法施工图识读
18
板块集中标注
• 板块集中标的内容为：板块编号，板厚，贯通钢 筋，以及当板面标高不同时的标高高差。
板类型 楼面板 屋面板 延伸悬挑板 纯悬挑板
• 四看梁平法施工图的注写方式，各梁的编号、断面尺
寸，梁上部及下部的通长钢筋、箍筋、附加钢筋、梁
顶面相对标高等。
梁平法施工图识读
10
梁平法施工图识读
11
梁平法施工图识读
12
柱平法施工图
梁平法施工图识读
13
1.平法施工图的表达方式与特点
• 优点：将结构构件的尺寸和配筋，按照平面整体 表示方法制图规则，整体直接表达在结构平面布 置图上，再与标准构造详图配合，构成一套新型 完整的结构设计图纸。改变了传统的将各个构件 从结构平面图中索引出来，再逐个绘制配筋详图 的繁琐方法，减少了设计图纸的数量，且便于设 计修改。
• 二看细部、看标高条形基础断面图中注明了基础墙厚、 大放脚尺寸、基础底宽, 以及它们与轴线的相对位置。 独立基础断面图中不仅注明了基础各部分细部尺寸, 而 且标明了底板和基础梁内配筋。从基础底面标高可了 解到基础的埋置深度。
• 三看施工说明,了解防潮层的作法, 各种材料的强度和 钢筋的等级以及对基础施工的要求。
梁平法施工图识读
8
A-A
梁平法施工图识读
9
三、梁板柱平法施工图的阅读
• 一看图名、比例、轴线和各构件的名称编号、布置及 定位尺寸。轴线尺寸与构件的关系 。
• 二看现浇楼板配筋图。板平面注写方式，板中钢筋集 中标注的内容，板中钢筋原位标注的内容，楼面的标 高、板厚等。
• 三看柱平法施工图的表示方法（列表注写方式、断面 注写方式），柱的平面布置情况，各柱编号及与轴线 的定位关系，柱中的钢筋布置等。
• 缺点：没有传统施工图直观，施工翻样的工作量 大大增加，对施工企业提出了更高的要求。
梁平法施工图识读
14
2.平法施工图的一般规定
• 平法在平面布置图上表示各构件尺寸和配筋的方式 有三种:平面注写方式、列表注写方式、截面注写方 式。
• 结构施工图中所有梁、 柱、 剪力墙构件都应进行 编号，编号中含有类型代号和序号．
梁平法施工图识读
21
例
• 设有一楼面板块注写为：
• LB5 h=150
• B: Xφ10@135; Yφ10@110
• 系表示5号楼面板，板厚 150mm，板下部配置的贯通 纵筋X向为φ10@150;，Y向为 φ10@110；板上部未配置贯 通纵筋。
梁平法施工图识读
22
板面标高高差
• 系指相对于结构 层楼面标高的高 差，应将其注写 在括号内，且有 高差则注，无高 差不注。
及时发现设计中各工种 之间存在的矛盾、设计中 不明确的、施工中有困难 的及设计图中有差错的地 方，并通过图纸会审的方 式予以提出，便于设计单 位对施工图作进一步的明 确与调整，以保证工程施 工的顺利进行。
梁平法施工图识读
4
结构施工图的识读方法与步骤
一、结构设计说明的阅读：
• 了解对结构的特殊要求； • 了解说明中强调的内容； • 掌握材料质量要求以及要采取的技术措施； • 了解所采用的技术标准和构造； • 了解所采用的标准图。
梁平法结构施工图识读
梁平法施工图识读
1
建筑施工图 结构施工图
基本图
设备施工图 电气施工图
详图
梁平法施工图识读
2
结构施工图
设计总说明 结构平面图 构件详图
基础平面图 楼层平面图 屋面平面图
梁平法施工图识读
3
结构施工图的识读要领
• 识读结构施工图： • 由浅入深 • 由粗到细 • 由大到小 块上部不设 贯通纵筋时则不注），并以B代表下部，以T代表 上部，B&T代表上部与下部；
• X向贯通纵筋以X打头，两向贯通纵筋配置相同时 则以X&Y打头；
• 当为单向板时，另一向贯通的分布筋可不注写， 而在图中统一注明。
• 当在某些板内（例如在延伸悬挑板YXB，或纯悬挑 板XB的下部）配置有构造筋时，则X向以XC打头,Y 向以YC打头注写。
梁平法施工图识读
23
板支座原位标注
• 板支座原位标注的内容为：板支座上部非贯通纵 筋和纯悬挑板上部受力钢筋。
• 板支座原位标注的钢筋，应在配置相同跨的第一 跨表达。
• 在配置相同跨的第一跨（或梁悬挑部位），垂直 于板支座（梁或墙）绘制一段适宜长度的中粗实 线，并在线段上方注写钢筋编号（如①、②等）， 配筋值，横向连续布置的跨数（注写在括号内， 且当为一跨时可不注），以及是否横向布置到梁 的悬挑端。
• 四看施工说明, 从中了解施工时对基础材料及其强度等 的要求, 以便准确施工。
• 基础布置图阅读时要注意基础的标高和定位轴线的数 值，了解基础的形式和区别，注意其他工种在基础上 的预埋件和预留洞。
梁平法施工图识读
6
梁平法施工图识读
7
基础详图的阅读
• 一看编号、对位置先用基础详图的编号对基础平面的 位置, 了解这是哪一条基础上的断面或哪一个柱基。如 果该基础断面适用于多条基础的断面, 则轴线圆圈内可 不予编号。
• 必须按标准图集中的定义对构件进行编号。
• 应在各类构件的平法施工图中注明各结构层的楼面 标高、 结构层高及相应的结构层号。
梁平法施工图识读
15
梁平法施工图识读
16
如何识读板配筋施工图（平法）
梁平法施工图识读
17
1.有梁楼盖板平法施工图表达方 式
• 有梁楼盖板平法施工图是在楼面板和屋面板布置图上， 采用平面注写表达方式。
板块编号 代号 LB WB YXB XB
序号 XX XX XX XX
梁平法施工图识读
19
板厚
• 等厚度板注写为h=xxx；
• 当悬挑板的端部改变截 面厚度时，用斜线分隔 根部与端部的高度值， 注写为h=xxx/xxx；
• 当设计已在图注中统一 注明板厚时，此项可不 注。
梁平法施工图识读
20
贯通纵筋
梁平法施工图识读
5
二、基础平面图的阅读
• 一看图名、比例和纵横定位轴线编号,了解有多少道基 础 , 基础间定位轴线尺寸。
• 二看基础墙、柱及基础底面的形状、尺寸大小及其与 轴线的关系。注意轴线的中分和偏分。
• 三看基础平面图中剖切线及其编号, 了解基础断面图的 种类、数量及其分布位置, 以便与断面图对照阅读。
