配电箱柜的技术指标
配电箱技术标准
配电箱（柜）设备技术规范及要求主要元器件技术要求（断路器、接触器、隔离开关、控制与保护开关电器、电涌保护器、自动转换开关、多功能仪表、电气火灾报警系统等)投标人采用的元器件必须注明产地、品牌和厂家,所有元器件、辅件及辅助材料必须是通过ISO9001质量体系认证的生产厂家制造的全新产品，严禁使用经济性产品。
若为进口元器件，投标人应分别列出并提供进口件清单，原产地证明书及入关证明。
箱、柜内的主要元器件技术要求如下：1、断路器（1）框架断路器额定工作电压：690V;Icu的选择：分断能力不小于65kA；框架断路器要求带液晶显示的控制单元，控制单元具有历史记录功能（含脱扣时间、脱扣类型、故障时各相脱扣电流的电流值等）和触头磨损记录功能；抽架具有三位置限位器;框架断路器具有LSI三段保护功能。
为保证对设备保护动作的准确,过载保护的精度要求步距至少是0。
01。
为配合开关柜的整洁统一、美观、方便安装和维护，要求框架断路器有相同的高度和深度以及统一的柜门开孔。
所有额定值相同的断路器和同一额定值的所有附件应能互换。
每台框架断路器的脱扣器应有现场扩展升级功能,包括测量、信号、有线通信等。
框架断路器具有测量、显示电流、电压、有功、无功、功率等电气参数；断路器要求为零飞弧产品. 框架断路器品牌选取：施耐德、ABB.(2）塑壳断路器额定工作电压：690V；Icu的选择：分断能力不小于50kA；壳架电流不小于图纸要求；塑壳开关具有手动操作能力;普通馈出塑壳开关采用热磁脱扣保护；电动机保护采用单磁或者单短路保护；100~630A全系列要求限流型。
塑壳断路器品牌选取:施耐德、ABB.（3）微型断路器符合IEC60947—3工业用隔离开关的要求,安装类别III,污染等级3，应有明确的隔离安全指示；符合IEC60898-1标准，要求提供微型断路器分断时的限流等级为III级限流能力,上下端均可作为电源端，且电气性能不受影响，上下端均采用可同时安装导线与汇流排的两用端子、金属操作机构，保证免受温度影响脱扣功能的高可靠性。
配电箱柜的技术指标规范及设计要求
配电箱柜的技术指标规范及设计要求一、技术指标：1.耐热性：配电箱、柜应具备良好的耐高温性能，能承受一定的温升，不会产生漏电等安全隐患。
2.绝缘性：配电箱、柜要求具备良好的绝缘性能，能有效地隔离电源与用户电路，避免漏电和触电事故的发生。
3.防护等级：配电箱、柜的防护等级应根据使用环境的要求确定，一般应达到IP54以上的防护等级，以确保其在潮湿、灰尘等恶劣环境下的正常工作。
4.负载能力：配电箱、柜的负载能力应根据实际需求确定，能够满足系统的负荷要求，同时考虑未来扩容的需求。
5.其他指标：如抗震能力、防火性能、耐腐蚀性能等，也需在设计中考虑。
二、规范要求：1.国家标准：配电箱、柜的设计、制造和安装应符合国家相关标准，如《低压成套设备和控制设备》(GB7251.1-2024)、《工业用配电箱》(GB7251.3-2024)等。
2.行业标准：根据不同行业的特殊要求，如建筑、化工、石化等，还需符合相应的行业标准，例如建筑电气设计规范、石油化工装置电气设计规范等。
3.安全要求：配电箱、柜的设计应符合安全生产要求，防止电器触电、漏电等危险事故的发生，并应保证设备的可靠性和稳定性。
4.操作要求：配电箱、柜的设计应符合操作人员的使用习惯和便利性要求，易于安装、维修和操作。
三、设计要求：1.结构设计：配电箱、柜应采用模块化设计，便于拆装和扩容，具备良好的散热性能和可靠的机械强度。
2.绝缘设计：配电箱、柜应采用绝缘材料，确保配电箱、柜内电器元件与外部环境之间的隔离。
3.接地设计：配电箱、柜应设有合适的接地装置，确保安全可靠的接地，提高电气设备的工作性能和安全性。
4.通风散热设计：配电箱、柜应合理设计通风口和散热装置，保证电器设备的正常工作温度，防止过热。
5.标识设计：配电箱、柜应设有明确的标识和说明，方便操作人员使用和维护，以及事故处理时的快速定位。
6.安全设施设计：配电箱、柜应设有相应的安全设施，如漏电保护器、过载保护器等，保障设备安全可靠运行。
高低配电柜技术参数
1、0.4kV 低压 GCS 柜主要开关柜及柜内主要器件（1）型式：380/220V，全金属封闭开关柜，抽出式（2）额定电压：≥380V AC（3）额定绝缘电压：≥660V AC、50HZ（4）工作频率：50HZ（5）相数：3 相（6）主母线额定短时耐受电流：80kA/1S（7）主母线额定峰值耐受电流：176kA/0.1S（8）工频耐压：2500V-1MIN（9）操作方式：ACB 为电动与手动操作，MCCB 一部分为手动操作，一部分为电动与手动操作。
（10）海拔高度：满足当地使用条件（11）开关柜配置的重要电器器件（框架断路器、塑壳断路器、微型断路器、软启动器、滤波电容、交流接触器、浪涌保护器、双电源切换开关等）应选用优质产品，不选择经济性产品，电源自动切换系统应采用成套产品。
本低压开关柜应是一台或多台低压开关电器及其保护和控制装置的组合，同时包括控制、测量、信号指示和附件以及所有内部电气和机械的连接。
（1）受电主开关：框架式断路器（A.C.B）、固定式塑壳断路器（M.C.C.B）或电源自动切换系统（ATS）（2）馈电开关：固定式塑壳断路器（M.C.C.B）和微型断路器（M.C.B）。
（3）低压控制装置包括低压一次设备（如熔断器、断路器、接触器、热继电器等）和二次系统。
按照本技术标书所附系统图的要求，将有关的一、二次设备组装在封闭的金属柜内，成为低压开关柜。
（4）抽屉式柜采用抽屉式安装单元。
（5）断路器安装方式：抽出式安装。
2、变压器普通干式变压器的铁芯采用高级、冷轧、晶粒定向排列的硅钢片叠制，铁芯结构采用五阶梯接缝，最低绝缘等级为 F 级，对变压器额定值提供最佳的性能特性。
其磁通密度必须保持在饱和状态以下。
安装铁芯的全部连接件都应是铁制件，所有的铸件在装进设备之前，应该清理并上漆。
铁芯的切割、装配和紧固须确保最小的空载损失、机械振动和噪声。
变压器和低压柜贴临布置外壳防护等级为 IP30，对于洞内变电站变压器要求防护等级达到IP54。
配电箱(柜)技术指标规范及要求(1)
配电箱(柜)技术指标规范及要求1、一般要求：、配电箱(柜)的所有技术指标必须符合规范及设计要求。
生产人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：配电箱（柜）的板材的各种指标必须符合国家的有关要求。
所有配电箱（柜）要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用2.0mm厚冷轧钢板、小于1000mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
落地柜配活顶盖，配电箱开敲落孔。
配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。
PZ30箱配电箱采用按锁,非标箱箱（柜）采用通用锁,每把锁配两把钥匙。
配电箱（柜）的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
、暗装箱箱体板厚低于的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
、配电箱体（柜）体型号、材质、颜色由建设单位确定。
配电柜、配电箱技术规范
一、配电柜、配电箱:1.配电柜、配电箱需满足以下要求:额定工作电压:AC400V。
额定绝缘电压:AC69OV。
额定频率:50Hz。
母线系统:三相五线制配电，中性母排和接地保护母排分别设置，彼此绝缘。
防护等级:室内用外壳不低于IP30，室外用外壳不低于IP65。
2.所选用的元器件品牌，请参照后面的元件选型表，必须符合国家现行的技术标准的规定，并提供合格证书、CCC认证证书等。
3.需配置多功能测量仪表，仪表采用液晶显示器，配有与网络通信的RS485标准通讯接口,可通过通讯工作站经光电接口或光纤将各项数据传送到微机监控中心监控系统。
详见图纸。
4.柜(箱)体结构:采用冷轧型钢和薄钢板弯制焊接而成，其正面为单扇右开门，门上装操作电器、信号电器、测量仪表等，箱体上部有可拆卸的盖板，箱内右侧有固定电缆的线夹，柜内有专用接地端子排(控制柜柜内还应有强弱电分设的接线端子排)，柜内还应为转接电缆提供端子和空间。
5.柜(箱)体外壳及各功能单元的隔板均采用优质冷轧板，板材实测厚度不应小于1.5mm，表面做防锈、静电喷涂等防护。
箱体采用内外双门结构或带有操作安全面板设计。
6.柜(箱)体在装配后应有足够的机械强度，以保证元件安装后及操作时无摇晃、不变形。
7.柜(箱)体的进出线方式:详见设计图。
8.配电柜、配电箱均需安装用来防止接触带电体的保护门(二层门)，关闭二层门后只可看到触摸开关操作面，二层门应有可拆卸活页，并有可开关门的活把手，应采用喷塑钢板，二层门面漆着色必须与配电箱表面颜色一致，安装面板后应不影响断路器(或负荷开关)的操作。
并且在箱内元器件正确安装完毕后，能够达到所规定的防触电措施和防护等级。
9.箱内母线垂直母线应包覆热缩套管防止人体意外接触，采用绝缘支持件进行固定，以保证母线与其它部件之间的距离不变。
母线支持件应能承受装置的额定短时耐受电流和额定峰值耐受电流所产生的机械应力和热应力的冲击。
通过特殊联接件与水平母线联接。
配电箱、配电柜技术规范

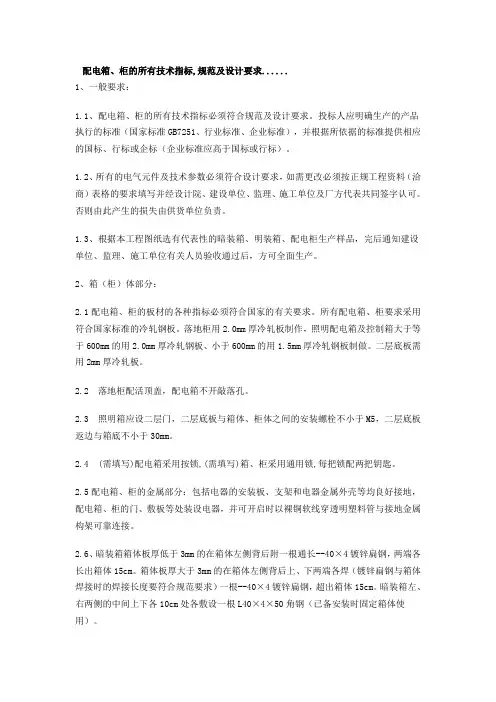

配电箱、柜的所有技术指标,规范及设计要求......1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
2.2 落地柜配活顶盖，配电箱不开敲落孔。
2.3 照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。
2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。
2.5配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
配电箱技术参数及验收标准
配电箱技术参数及验收标准关键信息项：1、配电箱规格型号：＿___________________________2、技术参数要求：＿___________________________额定电压：＿___________________________额定电流：＿___________________________防护等级：＿___________________________短路耐受强度：＿___________________________接地方式：＿___________________________3、验收标准：＿___________________________外观检查标准：＿___________________________电气性能测试标准：＿___________________________安全性能测试标准：＿___________________________4、质量保证期限：＿___________________________11 配电箱规格型号本协议所涉及的配电箱规格型号应明确为具体型号，以满足特定的使用需求和安装环境要求。
111 配电箱的尺寸应符合安装场所的空间限制，确保能够正确安装且不妨碍周边设备和设施的正常运行。
112 配电箱的材质应具备良好的防火、防潮、防锈和耐腐蚀性能，以保证其在不同环境条件下的长期稳定运行。
12 技术参数要求121 额定电压配电箱的额定电压应设定为具体电压值，以适配接入的电源和负载设备的电压要求。
122 额定电流其额定电流应不低于具体电流值，以确保能够承载所连接负载的正常工作电流，并具备一定的过载能力。
123 防护等级配电箱的防护等级应达到具体防护等级，能够有效防止灰尘、水汽、异物等进入箱体内部，保障电气设备的安全运行。
124 短路耐受强度配电箱应具备在发生短路故障时承受一定短路电流和短路时间的能力，短路耐受强度应符合具体标准或数值。
配电箱技术要求
配电箱技术要求第一篇：配电箱技术要求配电箱、PZ20箱、双电源切换箱、等电位箱技术要求一、室内表箱技术要求：（暗装）1、配电箱为墙体嵌入式结构，箱体采用1.5MM厚Q235B优质冷轧钢板制作而成，表面采用静电喷塑工艺处理，颜色卫国标灰。
箱内比须有电气安装板，整个安装板包括电器可以从箱内一起取出来，板厚2.0MM，箱内部断路器采用上海人民（上联）或正泰电器或德力西优质产品，规格、容量、性能按图纸要求配置。
箱内断路器均由中标厂家提供货物并负责安装，导线要齐全。
2、箱内浪涌保护器选用优质产品，设电表箱，浪涌保护器均由中标厂家提供货物，并经龙口市气象局防雷中心检验合格后，中标厂家负责安装，导线配备齐全。
3、其余电器元件及辅材均选用优质产品，由中标厂家自己提供。
4、箱内预付费IC卡表，公用表由买家提供，中标厂家负责配线安装。
5、IC卡电能表的外形尺寸由电能表厂家提供给中标单位厂家，中标厂家必须把电能表的进出导线配备齐全。
6、电气安装板、配电箱的门及覆板等处装有电器并可开启是必须采用裸铜线与接地母线连接。
7、导线穿过铁质安装板面时需在铁板处加装橡皮或塑料护圈，以保护导线绝缘外皮完好。
8、电表箱内电器开关下方设置标志牌。
9、电表分户开关设在电表出线端。
10、箱体门上配暗锁(统一钥匙)11、开关接线必须进线线径、线鼻相符。
12、箱内多股线必须挂锡，闭口线鼻抹复合脂（导电膏）。
13、箱内带接地端子一组，接零端子一组，端子宽3mm，长必须满足接线回路。
14、箱门表面配电表显示器，插卡口。
15、供货范围：室内电表箱：见附表二、双电源切换箱：明装1、双电源切换箱内部电源切换装置选用上海人民（上联）或正泰电器或德力西优质产品。
箱内隔离开关、分路断路器均选用上海人民（上联牌）或正泰电器或德力西优质产品。
箱内断路器均由厂家自己提供，导线要配齐全，箱内断路器安装的规格、型号、容量及排列参照图纸。
2、箱内浪涌保护器选用优质产品，；昂涌保护器均由中标厂家提供货物并安装，导线要配齐全，经龙口市气象局防雷中心检验合格，费用用中标厂家自负。
配电箱、柜的所有技术指标%2C规范及设计要求
配电箱、柜的所有技术指标,规范及设计要求......1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm 的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
2.2 落地柜配活顶盖，配电箱不开敲落孔。
2.3 照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。
2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。
2.5配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
配电箱柜的所有技术指标规范及设计要求
配电箱柜的所有技术指标规范及设计要求配电箱是电力系统中的重要设备，用于对电能进行控制、分配和保护。
它需要满足一系列的技术指标、规范和设计要求，以确保电力系统的正常运行和人身安全。
以下是配电箱的一些常见技术指标、规范和设计要求。
1.电压等级：根据实际用电需求确定，常见的电压等级有低压（380V）、中压（6kV、10kV）、高压（35kV）等。
电压等级需符合国家规范，例如《低压配电装置用电器技术标准》（GB7251）。
2.电流容量：根据负荷大小和短路电流计算得出，电流容量应满足负荷需求，并能承受最大瞬时短路电流，以确保设备运行的稳定性。
3.防护等级：根据工作环境要求，确定配电箱的防护等级，例如IP40、IP54等。
防护等级需符合国家标准《防护等级第一部分：防固体物体和防液体物体的保护》（GB4208）。
4.绝缘强度：配电箱的绝缘强度需满足国家标准要求，例如低压配电箱绝缘电阻应大于2MΩ，介质击穿电压应大于2kV。
5.设备布局：配电箱的设计要求合理的空间布局，以确保设备互不干扰，易于维护和操作。
各设备之间的距离、通道宽度等应符合相关设计规范。
7.安全性要求：配电箱的设计需要考虑安全性要求，例如设备应具备过载、短路、漏电等保护功能，使用防火材料，设置安全开关等。
8.线路布置：配电箱的线路布置应符合规范，要求电缆排列整齐、清晰可见，线缆要求固定牢固，并且要保持足够的通道间隔，便于检修和维护。
9.抗震能力：配电箱要能够抵抗地震产生的冲击力，具备一定的抗震能力，以确保设备的正常运行和人身安全。
10.接地要求：配电箱的金属外壳和各金属零件应设置可靠的接地装置，以确保设备正常工作和人身安全。
11.通风要求：配电箱的通风要求应合理设计，以确保设备在运行中能获得充足的通风，防止过热和积灰。
12.标识要求：配电箱应设置清晰的标识，包括设备名称、电压等级、电流容量、生产厂家、生产日期等信息，以方便操作和维护。
总之，配电箱的技术指标、规范和设计要求旨在保证其安全、可靠地运行，满足电力系统的需求。
配电箱(柜)技术指标规范及要求-(1)
配电箱(柜)技术指标规及要求1、一般要求：1.1、配电箱(柜)的所有技术指标必须符合规及设计要求。
生产人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：2.1配电箱（柜）的板材的各种指标必须符合国家的有关要求。
所有配电箱（柜）要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用2.0mm厚冷轧钢板、小于1000mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
2.2 落地柜配活顶盖，配电箱开敲落孔。
2.3 配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。
2.4 PZ30箱配电箱采用按锁,非标箱箱（柜）采用通用锁,每把锁配两把钥匙。
2.5配电箱（柜）的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
2.6、暗装箱箱体板厚低于2.mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规要求）一根--40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
配电箱(柜)技术指标规范及要求(1)
配电箱(柜)技术指标规范及要求(1)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII配电箱(柜)技术指标规范及要求1、一般要求：1.1、配电箱(柜)的所有技术指标必须符合规范及设计要求。
生产人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：2.1配电箱（柜）的板材的各种指标必须符合国家的有关要求。
所有配电箱（柜）要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的用2.0mm厚冷轧钢板、小于1000mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
2.2 落地柜配活顶盖，配电箱开敲落孔。
2.3 配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。
2.4 PZ30箱配电箱采用按锁,非标箱箱（柜）采用通用锁,每把锁配两把钥匙。
2.5配电箱（柜）的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
2.6、暗装箱箱体板厚低于2.mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。
配电柜技术要求
配电柜技术要求1. 简介配电柜是用于集中控制和保护电气设备的设备，广泛用于各种工业、民用电气系统中。
在配电柜的设计、制造和安装中，需要符合一系列技术要求，以确保系统的可靠性、安全性和稳定性。
2. 技术要求2.1 功能要求配电柜应满足以下功能要求：•分支电路保护：能够保护和控制分支电路，自动断开故障电路，确保电气设备的安全运行。
•动力配电：能够为各种电气设备供电，提供稳定可靠的电源支持。
•联锁保护：具有联锁保护功能，确保系统的安全和稳定性。
•按需运行：能够按需启停各个电气设备，节约能源和保护设备。
•远程监测：可实现对配电柜状态的远程监测和控制，便于维护和管理。
2.2 技术指标配电柜应满足以下技术指标：•工作电压：220V/380V（可根据实际需要进行调整）。
•额定电流：根据实际需要进行调整。
•浪涌电压抗扰能力：符合相关标准要求。
•抗干扰能力：能够抵御外界电磁干扰。
•绝缘电阻：符合相关标准要求。
•可靠性：平均无故障时间（MTBF）应大于100000小时。
2.3 设计要求配电柜应满足以下设计要求：•结构合理：具有合理的结构设计，易于维护和管理。
•安全稳定：安装可靠稳定，防止发生故障和安全事故。
•散热良好：能够有效散热，维持正常的工作温度。
•美观大方：外形美观，符合相关的审美标准和要求。
2.4 安装和调试配电柜在安装和调试时需要注意以下事项：•应在专业技术人员的指导下进行安装和调试，确保安全可靠。
•安装过程中应严格按照相关安装规范进行操作，确保正常的工作状态。
•安装完成后应进行必要的测试和调试，确保各项指标符合要求。
3.配电柜是电气设备中不可或缺的重要部分，其设计、制造和安装需要符合一系列的技术要求和标准。
通过满足这些要求，可以保证系统的可靠性、安全性和稳定性，维护设备的正常运行。
因此，在生产和使用过程中都需要高度重视配电柜的技术要求，确保电气设备稳定可靠运行，为生产生活提供更好的保障。
低压配电箱主要技术指标和性能详细说明
低压配电箱主要技术指标和性能详细说明1. 引言低压配电箱作为电力系统的重要组成部分，承担着将电能从高压输电线路传输至低压用电设备的重要角色。
本文旨在详细说明低压配电箱的主要技术指标和性能，以帮助读者更好地了解和选择适合自己需求的低压配电箱。
2. 技术指标2.1 额定工作电流额定工作电流是指低压配电箱能够正常工作的最大电流值。
通常以安培（A）为单位进行表示，该值的选择应根据实际用电负荷需求和线路容量来确定。
2.2 额定工作电压额定工作电压是指低压配电箱能够正常工作的最大电压值。
一般以伏特（V）为单位进行表示，根据不同的电力系统和地区的供电标准，额定工作电压可能有所差异。
2.3 频率频率是指低压配电箱正常工作时的电力系统的供电频率。
常见的供电频率为50赫兹（Hz），也有部分地区采用60赫兹（Hz）的供电频率。
2.4 断路能力断路能力是指低压配电箱能够在短路等异常情况下，保护系统和设备的能力。
一般以短路电流的峰值（ka）表示，该值也是选择低压配电箱时需考虑的重要指标之一。
2.5 防护等级防护等级是指低压配电箱的外壳对固体颗粒和水的防护能力。
常见的防护等级符号为IP，后面跟随两位数字，分别表示防护等级的等级。
例如，IP65表示低压配电箱具有对粉尘和喷水的防护能力。
3. 性能3.1 安全性能低压配电箱的安全性能主要包括以下方面： - 短路保护：低压配电箱应具备短路保护功能，能够及时切断电路，防止发生火灾和电气设备损坏等事故。
- 过载保护：配电箱应具备过载保护功能，能够根据负荷的变化自动调整电流，并在超过额定负荷时切断电路。
- 跳闸保护：低压配电箱应具备跳闸保护功能，能够在电路故障时自动切断电流，以保护设备和人员的安全。
- 绝缘性能：低压配电箱的外壳和内部部件应具备良好的绝缘性能，以防止漏电和触电事故的发生。
3.2 可靠性能低压配电箱的可靠性能主要包括以下方面： - 耐久性：配电箱的外壳和内部部件应具备良好的耐久性，能够在长时间运行和恶劣环境下保持正常工作。
配电箱技术指标规范及要求
配电箱技术指标规范及要求1.一般要求：所有的配电箱（柜）必须符合规范和设计要求的技术指标。
生产人员应该明确生产产品所执行的标准，包括国家标准GB7251、行业标准和企业标准，并根据相应标准提供国标、行标或企标（企业标准应高于国标或行标）。
所有电气元件和技术参数必须符合设计要求。
如果需要更改，必须按照正规工程资料表格的要求填写，并由设计院、建设单位、监理、施工单位和厂方代表共同签字认可。
否则，由此产生的损失将由供货单位负责。
根据本工程图纸选出代表性的暗装箱、明装箱和配电柜生产样品后，通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2.箱（柜）体部分：配电箱（柜）的板材各项指标必须符合国家的相关要求。
所有配电箱（柜）要求采用符合国家标准的冷轧钢板。
落地柜采用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于1200mm的采用2.0mm厚冷轧钢板，小于1000mm的采用1.5mm厚冷轧钢板制作。
二层底板需用2mm厚冷轧板。
落地柜配活顶盖，配电箱开敲落孔。
配电箱（柜）要求二层门，二层底板与箱体（柜）体之间的安装螺栓不小于M5，二层底板返边与箱底不小于20mm。
PZ30箱配电箱采用按锁，非标箱（柜）采用通用锁，每把锁配两把钥匙。
配电箱（柜）的金属部分，包括电器的安装板、支架和电器金属外壳等，均需良好接地。
配电箱（柜）的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
暗装箱箱体板厚低于3mm的，在箱体左侧背后附一根通长40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的，在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
配电箱体（柜）体型号、材质、颜色由建设单位确定。
配电箱、柜的所有技术指标,规范及设计要求......
3、元件部分：
3.1 所有塑壳断路器、空开选用 （需填写）公司产品,双电源断路器选用（需填写）产品,厂家提供与之配套的电缆接线端子。如进、出线缆大，而塑壳断路器、空开端子小，应设母排将端子外引。
3.2 配电箱、柜内的电器、仪表等需进行检测及电气耐压、耐流实验，如设计图纸中设计的电表由供电部门安装，配电箱柜应留有装表计量的位置，中标后不调价（不含表）。
3.3其它元件、附件及材料均需选用符合国家或行业现行技术标准。
3.4提供所有元件、导线的合格证及中文说明书（实行强制认证的提供CCC认证证书及CCC试验报告）。进口产品提供商检证明。
4.18消防设备的配电箱、柜及配电回路，必须有红色明显标识。
4.19不等截面的两根导线严禁压在一个端子上。等截面的导线（6平方毫米以下）一个端子上最多只能压两根。
4.20配电柜为靠墙安装（需填写）前开门，暗装箱为前配线，明装箱为后配线。
5、图纸、资料及进场验收
5.1生产厂家必须达到设计意图，不能随意改变设计要求，
2.2 落地柜配活顶盖，配电箱不开敲落孔。
2.3 照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。
2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。
2.5配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
配电箱、柜的所有技术指标,规范及设计要求......
配电箱(柜)技术要求
配电箱（柜）技术要求三．技术规范（一）参考标准1．GB 7251.1 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备2．GB 156 标准电压3．GB/T762 标准电流4．GB/T2681 电工成套装置中的导线颜色5．GB/T4025 指示灯和按钮的颜色6．GB/T5094 电气技术中的项目代号7．GB4208 外壳防护等级（IP代码）8．B/T3085 电力传动控制装置的产品包装与运输规程9．GB191 包装储运图示标志10．JB/T5877 低压固定封闭式成套开关设备11．02D501-2 等电位联结安装（二）环境条件1．额定电压：～380/220V2．绝缘电压： 660V3．频率： 50Hz4．安装方式：嵌墙安装5. 运行环境： -10～＋45℃；相对湿度≤90﹪；海拔高度≤2000M（三）箱（柜）体结构空间1. 原则应按设计图电气一、二次元件技术要求进行合理空间设计，满足运行散热、进、出线方便、爬电距离合理、维护安全方便等要求。
2.各型号的户内照明配电箱必须按照电缆进线规格预留电缆接线空间。
进线断路器主断路器必须按照电缆进线规格、数量预留接线母排，且进出线方向、位置应作合理设计区分，避免同侧进线、出线（特殊情况除外）。
(1)箱(柜)内零、地接线排规格和接线端子数量必须同时考虑备用出线回路的接线要求。
(2)有弱电预留模块要求，按模块技术要求进行设计空间预留。
(3)挂墙箱体应上下均设敲落孔，嵌墙式箱体应四周均设敲落孔，管线锁紧设施应在箱内。
落地式箱(柜)体应满足上下两种进出线方式，以方便配线安装，敲落孔处应设密封胶圈防护，达到箱体整体要求防护等级。
(4)箱体应设置可靠的接地汇流排和接线端子（通常情况设于箱体的底部），接线端子带防松的紧固螺栓用来连接接地导体，过门接地线应满足经常开关门的要求。
配电箱的接地汇流排上的螺栓要求使用不锈钢材质。
(5)户内照明配电箱的设计、生产及箱柜内一、二次电气元件及有关装置的安装布置应符合当地电业局现行户表技术规程有关内容要求，若此技术规程在交付前发生相应内容调整变化，导致交付标准发生变化，供货商应按最新户表技术规程要求进行箱(柜)设计和电气元件的安装。
交流配电柜技术指标功能及选配方法
交流配电柜技术指标功能及选配方法一、交流配电柜技术指标1.电压等级：通常交流配电柜的电压等级为AC380V、AC690V等，根据不同的用途和需求可以选择不同的电压等级。
2.额定电流：根据用电负载的大小和输出功率的需求，配电柜的额定电流也会有所不同，通常额定电流从几十安培到几千安培不等。
3.防护等级：配电柜的防护等级通常按照IP标准来进行分类，包括IP54、IP65等等，不同的防护等级适用于不同的环境和场所。
4.绝缘等级：绝缘等级是指配电柜的绝缘性能，通常分为A级、B级、C级等等，绝缘等级越高，安全性能越好。
5.安全性能：配电柜的安全性能是指其在正常工作状态下的安全性能，包括漏电保护、过载保护、短路保护等功能。
6.效率：配电柜的效率是指其能够为电力设备提供的有效功率占总输入功率的比例，通常情况下，效率越高，能耗越低。
7.控制功能：配电柜通常具有远程监控、智能控制、自动调节等功能，可以根据实际情况进行灵活管理和调控。
二、交流配电柜的功能1.供电配电：提供电源给设备和设备需要的电器设备。
2.短路保护：当电路出现短路故障时，配电柜可以及时切断电源，保护设备和人员的安全。
3.过载保护：当电路超载时，配电柜会自动切断电源，防止设备过热或损坏。
4.远程监控：配电柜具有远程监控功能，可以通过网络实时监测和管理配电柜的运行状态。
5.智能控制：配电柜可以实现智能化控制，根据需求自动调节输出功率，提高效率。
6.温度控制：配电柜可以监测温度，并根据需要调节通风和冷却系统，保持工作环境的稳定性。
7.故障诊断：配电柜能够自行诊断电路故障，定位故障部位，减少维修时间。
三、交流配电柜的选配方法1.根据需求选择合适的功率和额定电流：根据设备的功率需求和用电负载的大小选择配电柜的额定电流，以确保设备能够正常工作。
2.根据使用环境选择防护等级和绝缘等级：根据配电柜所处的环境选择合适的防护等级和绝缘等级，以确保设备在恶劣环境下能够正常运行。
配电箱(柜)技术标准(20140722定稿)
宝雍阁·金色8里城D地块配电箱（柜）设计技术规格书长春宝雍阁房地产开发有限责任公司规划设计部2014年7月22日1、适用范围：宝雍阁·金色8里城D地块项目1）住宅、商铺：集中表箱、分户箱、动力箱（柜）、双电源箱。
2）地库：普通照明配电箱、应急照明配电箱、动力箱（柜）、双电源箱、设备控制箱。
2、配电箱（柜）基本要求：2.1材质及厚度：冷轧钢板。
箱体宽度大于500mm，小于800mm的，箱钢板厚度不低于1.2mm；箱体宽度大于等于800mm的，钢板厚度不低于1.5mm（二层底板钢板厚度不低于2.0mm）落地柜钢板厚度不低于2.0mm。
2.2漆面及颜色：外壳表面均须静电喷涂，颜色为计算机灰色，喷涂厚度达到行业标准。
2.3箱（柜）体尺寸：应满足图纸要求。
箱底开孔：根据图纸设计回路及管径规格预留敲落口。
2.4.门锁及执手：采用配电箱（柜）专用暗装门锁，并配钥匙一式三套。
2.5铭牌（不含分户箱）：采用铆钉固定金属铭牌，应有产品名称、型号、厂家名称、主要技术参数、出厂编号、生产日期等五项。
所有箱（柜）内应贴有本箱系统图。
2.6接地系统：采用 TN-S 系统，要求中性母线应与相母线、PE母线隔离。
配电柜（箱）内的N线端子排、PE端子排要齐全。
2.7配电柜（箱）内的电器元件布置要合理，满足进线和出线的空间位置要求。
固定元器件的框架为镀锌件。
2.8箱（柜）的门必须采用不小于4mm2涮锡裸编织铜编织带与框架的PE端子排连接，且有标识。
2.9电气元件具体参数应满足以下要求：框架断路器额定分段能力不小于65KA;250A及以下塑壳断路器额定分段能力不小于35KA；400A及以上塑壳断路器额定分段能力不小于50KA；微断开关额定分段能力不小于6KA；双电源转换开关为PC级；塑壳漏电断路器参数应满足图纸要求；微型漏电断路器参数应满足图纸要求；2.10所有箱（柜）均应满足长春市供电部门的验收规定。
3、执行标准：满足以下标准但不限于GB7251.1-2006《低压成套开关设备和控制设备》GB50171-2012《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50254-96《电气装置安装工程低压电器施工及验收规范》GB50303-2011《建筑电气工程施工质量验收规范》GB/T14048-2000《低压开关设备和控制设备总则》GB4208-2008《外壳防护等级（IP代码）》GB5585.1-2005《电工用铜、铝及合金母线第一部分：一般规定》GB50054-2011《低压配电设计规范》IEC664-1:1992《低压系统的绝缘配合》GB/T16935—97《低压系统内设备的绝缘配合》4、住宅、商铺用配电箱柜专用设计技术要求：4.1分户箱采用PC塑料面板，活动窗口为塑板浅茶色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱、柜的所有技术指标,规范及设计要求.tougao98.tougao98.tougao98.to ugao98.tougao98.
1、一般要求：
1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准（国家标准GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：
2.1配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于600mm的用1.5mm厚冷轧钢板制做。
二层底板需用2mm厚冷轧板。
2.2 落地柜配活顶盖，配电箱不开敲落孔。
2.3 照明箱应设二层门，二层底板与箱体、柜体之间的安装螺栓不小于M5，二层底板返边与箱底不小于30mm。
2.4 (需填写)配电箱采用按锁,(需填写)箱、柜采用通用锁,每把锁配两把钥匙。
2.5配电箱、柜的金属部分：包括电器的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。
2.6、暗装箱箱体板厚低于3mm的在箱体左侧背后附一根通长--40×4镀锌扁钢，两端各长出箱体15cm。
箱体板厚大于3mm的在箱体左侧背后上、下两端各焊（镀锌扁钢与箱体焊接时的焊接长度要符合规范要求）一根--40×4镀锌扁钢，超出箱体15cm。
暗装箱左、右两侧的中间上下各10cm处各敷设一根L40×4×50角钢（已备安装时固定箱体使用）。
2.7、配电箱体、柜体型号、材质、颜色由建设单位确定（并有文字签字记录）。
2.8、所有配电柜均须配10#基础槽钢，基础槽钢的外径与配电柜下口外径一致（多台柜并列时10#基础槽钢应为一整体）。
2.9、两台或两台以上的配电箱、柜相邻敷设时，箱、柜的高度、厚度应一致。
厂方不清楚的可与施工方联系落实。
（见附表）
2.10动力照明配电箱内，地排、零排、必须有预留压线位置，接地螺栓，不小于M10，镀锌螺栓，接地点必须在箱体内左下角。
3、元件部分：
3.1 所有塑壳断路器、空开选用（需填写）公司产品,双电源断路器选用（需填写）产品,厂家提供与之配套的电缆接线端子。
如进、出线缆大，而塑壳断路器、空开端子小，应设母排将端子外引。
3.2 配电箱、柜内的电器、仪表等需进行检测及电气耐压、耐流实验，如设计图纸中设计的电表由供电部门安装，配电箱柜应留有装表计量的位置，中标后不调价（不含表）。
3.3其它元件、附件及材料均需选用符合国家或行业现行技术标准。
3.4提供所有元件、导线的合格证及中文说明书（实行强制认证的提供CCC认证证书及CCC试验报告）。
进口产品提供商检证明。
3.5配电箱、柜内的空开、指示灯、按钮、旋转开头等操作及控制和指示元器件下方必须有固定牢固的标签框和机打标签。
3.6电气元件、规格型号见系统图（请注意楼宇自控、消防、通风器、夜景照明、污水泵和设计总说明要求等各种控制要求），各元器件规格、型号、控制不清楚的请与设计联系。
4、组装配线
4.1配电箱，柜上的电器，仪表应符合电器、仪表排列间距要求。
4.2全部紧固件均采用镀锌件。
4.3二次配线均采用黑色线，加套管编序，线径按厂家标准。
4.4分层配电箱接线应考虑干线进出。
4.5开关接线端子应与导线截面匹配。
4.6配电箱、柜装有计量仪表的导线；如多芯铜线须采用套管或线鼻压接，并做好搪锡。
4.7电器安装后的配线须排列整齐，用尼龙带绑扎成束或敷于专用线槽内，并卡固在板后或柜内安装架处，配线应留适当长度。
4.8配电箱、柜所装的各种开关、继电器，当处于断开状态时，可动部分不宜带电；垂直安装时上端接电源，下端接负荷，水平安装时，左端接电源，右端接负荷。
（指面对配电装置）
4.9配电箱、柜电源指示等，应接在总电源开关前侧。
4.10配电箱、柜内的配线须按设计图纸相序分色。
配电箱、柜内的电源母线，应有颜色分相标志。
相序
标色
L1
黄
L2
绿
L3
红
N
淡兰
PE
黄/绿
4.11 所有铜母线连接处做搪锡处理，裸露部分均喷黑漆，贴色标。
4.12 配线整齐、清晰，导线绝缘良好。
导线穿过铁制安装孔、面板时要加装橡皮或塑料护套。
4.13配电箱、柜内的N线、PE线必须设汇流排，汇流排的大小必须符合有关规范要求，导线不得盘成弹簧状。
4.14 PE线用BVR线，线径选择按GB 50303-2002 ，P20，。
4.15配电箱、柜应考虑氧化镁等电缆的安装空间。
箱体二层板与箱体之间及二
层板与箱体四周根据图纸进出线的规格及导线多少留出足够的配线空间。
配电箱、柜的箱体、二层板、面板均须有明显而不易脱落的与图纸相符的设计编号（箱体、二层板用钢字打出箱、柜编号），暗装配电箱箱体应有上或下的方向标识。
4.16凡是两根以上电缆（包括有∏接的电缆）进一个开关的配电箱总开关上端
须要设过度处理装置，过度处理装置的规格必须与系统图中电缆规格相匹配。
4.17配电箱、柜内的PE线不得串接，与活动部件连接的PE线必须采用铜质涮
锡软编织线穿透明塑料管，同一接地端子最多只能压一根PE线，PE线截面应符合施工规范要求。
4.18消防设备的配电箱、柜及配电回路，必须有红色明显标识。
4.19不等截面的两根导线严禁压在一个端子上。
等截面的导线（6平方毫米以下）一个端子上最多只能压两根。
4.20配电柜为靠墙安装（需填写）前开门，暗装箱为前配线，明装箱为后配线。
5、图纸、资料及进场验收
5.1生产厂家必须达到设计意图，不能随意改变设计要求，
配电箱、柜的所有技术指标规范及设计要求.tougao98.tougao98.tougao98。
