第八章 继电保护
四、电流保护装置的接线方式 电流保护的接线方式是指: 电流继电器与电流互感器的连接方式。 常用接线方式有三种:如图8-10所示。
第八章 继电保护 1 .完全星型接线 （三相三继电器接法） 1）接法：图8-10a 1 2）接线系数:
I 3）特点：正确反映各类短路故障如相间短路、单相接地短路。 Kw K I2 4）应用：中性点直接接地系统且KW=1。 2 . 不完全星形接线。（两相继电器接法） 1）接法：图8-10b 2）接线参数： KW=1。 3）特点：相间短路保护。V相单相接地故障时，继电器不会动作。 4）应用：中性点不直接接地系统。
第八章 继电保护
继电保护是指能反映电力系统中电气设备或线路发生故障或不正常运行状态，
并能作用于断路器跳闸和发出信号的一种自动装置。 继电保护装置的作用是：当被保护线路或设备发生故障时，继电保护装置能
借助断路器，自动地、迅速地、有选择地将故障部分断开，保证非故障部
分继续运行；当保护设备或线路出现不正常运行状态时，继电保护装置能 够发出信号，提醒工作人员及时采取措施。 2、对继电保护装置的要求。 1）选择性：切除故障部分，防 止越级跳闸。 如图8-1所示，段S点短路是， 短路电流经断路器1QF、3QF、 5QF，按选则性要求，保护装 置5应 图8-1 继电保护动作选择示意图 动作，是断路器5QF断开，如果保护装置3或1动作则扩大停电范围。
图8-15 保护区的划分
第八章 继电保护
（2）返回电流Ire应大于最大工作电流：
2）灵敏度校验 （1）最小的短路电流大于动作电流 （2）计算公式：8-13。
Kr
Kr
( I s2) min I op
( I s 2 ) n mi K i I op k
高压电工作业第八章继电保护与二次系统
FENGNINGZHIJIAOZHONGXIN
运行条件和设备的承受能力，自动发出信号，减 负荷或昝跳闸。
二、继电保护基本要求 继电保护装置为了完成它的任务，必须在技术 上满足选择性、快速性、灵敏性和可靠性四个基 本要求。对于作用于继电器跳闸的继电保护，应 同时满足四个基本要求，而对于作用于信号以及 只反映不正常的运行情况的继电保护装置，这四 个基本要求中有些要求可以降低。 1、选择性 选择性就是指当电力系统中的设备或线路发生 短路时，其继电保护仅将故障的设备或线路从
FENGNINGZHIJIAOZHONGXIN
信号继电器用于发出继电保护动作信号，便于 值班人员发现事故和统计继电保护动作次数。信 号继电器的文字符号是KS。其有以下两个特点：
FENGNINGZHIJIAOZHONGXIN
3、在电源到断点之间，短路电流流过非故障 设备，产生发热和电动力，造成非故障设备损坏 或缩短使用寿命。
4、故障点附近部分区域电压大幅下降，用户 的正常工作遭到破坏或影响产品质量。
继电保护的任务是： 1、反映电力系统元件和电气设备故障，自动、 有选择性、迅速地将故障元件或设备切除，保证 非故障部分继续运行，将故障影响限制在最小范 围。 2、反映电力系统的异常运行状态，根据
2、快速性 快速性是指继电保护装置应能尽快地切除故
障，以减少设备及用户在大电流、低电压运行 的时间，降低设备的损坏程度，提高系统并列 运行的稳定性。
FENGNINGZHIJIAOZHONGXIN
3、灵敏性 灵敏性是指电气设备或线路在被保护范围内发 生短路故障或不正常运行情况时，保护装置的反 应能力。 4、可靠性 可靠性是指继电保护装置在需要它动作时可靠 动作（不拒动），不需要它动作时可靠不动作 （不误动）。包括安全性和信赖性，是对继电保 护最根本的要求。
南昌大学继电保护第八章电网高频保护
(2)按通道工作频率分为电力载波通道的高频保护； 微波保护 (3)按高频信号作用分为闭锁信号、允许信号及 跳闸信号： （4)按高频通道工作方式可分为线路正常运行时 长期发信工作方式及只有在线路故障时才启动发 信的故障启动发信方式。 (5)按对高频信号的调制方式可分为幅度调制和 频率调制。 (6)按两端高频信号的频率的异同可分力单频制 和双频制。
三、高频保护的构成
高频保护由继电部分和通信部分构成。继电部 分，对反应工频电气量的高频保护是在原有保护 原理上发展起来的，所以保护原理与原有保护原 则相似．而对于不反应工频电气量的高频保护来 说，则继电部分根据新原理构成。 通信部分出收发信机和通道组成。构
成高频保护的方电气量的高频保护为例，说
明继电部分和通信部分的工作情况。继电 部分根据被反应的工频电气量性质的高频
信号(它通过通道,从线路一端传送到另一端,对端 收信机收到高频信号后，将该高频信号还原成继 电部分所需的工频信号通过继电部分进行比较)， 决定保护装置是否动作.这高频信号也称为载波信 号，这种通信方式也称为载波通信，其通道也称 为载波通道。
(gp正常无高颇信号方式)；(c)“穗领”方式
所谓“短时发信”方式是指在正常运行情况 下，收、发信机一直处于不工作状态，高频通道 中没有高频信号通过。只有在系统中发生故障时， 发信机才由起动元件起动，高频通道中才有高频 信号通过。故障切除后，发信机经一定延时后自 动停止发信，通道中的高频信号也随之中断。因 此，又称为正常无高频信号方式，如图7—2(b) 所示。“短时发信”方式的优点是，可以减少对 相邻通道中信号的干扰和延长收、发信机的寿命， 但要求保护中应有快速动作的起倍元件。为了对 通道和收、发信机进行完好性的检查，要有人工 起信措施。目前我国生产的高频保护多采用“短
电力系统继电保护 第八章
第8章 母 线 保 护母线是发电厂和变电所的重要组成部分，在母线上连接着发电厂和变电所的发电机、变压器、输电线路、配电线路和调相设备等，母线工作的可靠性将直接影响发电厂和变电所工作的可靠性。
此外，变电所的高压母线也是电力系统的中枢部分，如果母线的短路故障不能够迅速地切除，将会引起事故的进一步扩大，破坏电力系统的稳定运行，造成电力系统的解列事故。
因此，母线的接线方式和保护方式的正确选择和运行，是保证电力系统安全运行的重要环节之一。
本章主要介绍母线装设保护的基本原则、母线差动保护的原理等。
8.1 母线的故障及装设保护的原则母线是电力系统汇集和分配电能的重要元件，母线发生故障，将使连接在母线上的所有元件停电。
若在枢纽变电所母线上发生故障，甚至会破坏整个系统的稳定，使事故进一步扩大，后果极为严重。
运行经验表明，母线故障绝大多数是单相接地短路和由其引起的相间短路。
母线短路故障的类型比例与输电线路不同，在输电线路的短路故障中，单相接地故障约占故障总数的80%以上。
而在母线故障中，大部分故障是由绝缘子对地放电所引起的，母线故障开始阶段大多表现为单相接地故障，而随着短路电弧的移动，故障往往发展为两相或三相接地短路。
造成母线短路的主要原因有：①母线绝缘子、断路器套管以及电压、电流互感器的套管和支持绝缘子的闪络或损坏。
②运行人员的误操作，如带地线误合闸或带负荷拉开隔离开关产生电弧等。
尽管母线故障的几率比线路要少，并且通过提高运行维护水平和设备质量、采用防误操作闭锁装置，可以大大减小母线故障的次数。
但是，由于母线在电力系统中所处的重要地位，利用母线保护来减小故障所造成的影响仍是十分必要的。
由于低压电网中发电厂或变电所母线大多采用单母线或分段母线，与系统的电气距离较远，母线故障不致对系统稳定和供电可靠性带来影响，所以通常可不装设专用的母线保护，而是利用供电元件(发电机、变压器或有电源的线路等)的后备保护来切除母线故障。

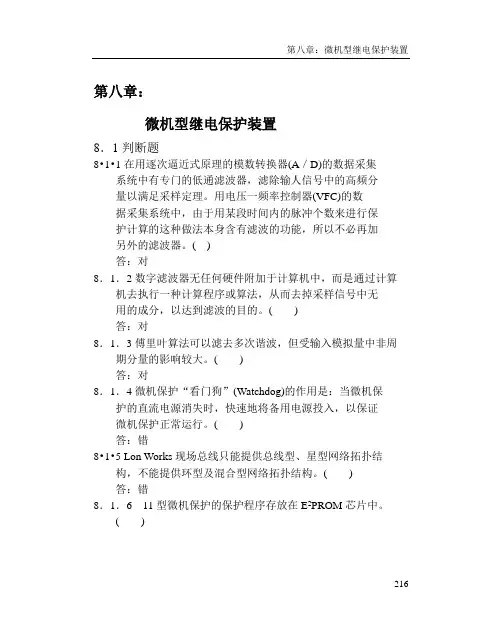

第8章微机型继电保护装置题库
答：对
8．1．21在11型微机保护中，低气压闭锁重合闸开入量不管在
任何时候接通，均会对重合闸放电而闭锁重合闸。
()
答：错
8．1．22 CSLl01装置中“告警I”切断本保护跳闸电源，“告
警Ⅱ”仅发信号。()
答：对
8．1．23 LFP-901A型微机保护的重合闸在“停用”方式下，若
作，11型微机保护可由不对应启动重合，此时不检查
同期。()
答：对
8．1．15 11型微机保护闭锁出口回路设置为三取二方式，高频
保护连接片退出时，线路故障微机保护不能出口。
( )
答：错
8．1．16 11型微机保护闭锁出口回路设置为三取二方式，在高
频保护启动、重合闸启动后跳闸负电源接通。()
答：错
8．1．17 11型微机保护可以不加故障电流，仅通过键盘传动试
被保护线路发生单相故障，则本保护动作于三相跳闸。
()
答：错
8．1．24 LFP-901B型微机保护装置中距离保护的选相原理是根
据I0/I2a的相位和阻抗元件的动作情况进行选相。()
答：对
8．1．25 LFP-901A型微机保护中的工频变化量阻抗继电器的动
作方程为|△UOP|<UZ()
答：错
8．1．26 LFP-901A微机保护零序方向元件所使用的电压是外接
A．I02、I03均为固定带方向；
B．I02、I03均为可选是否带方向；
C．I02固定带方向，I03为可选是否带方向
答：C
8．2．20 LFP-902A型微机保护装置中总启动元件在( )。
A．CPUl中；B．CPU2中；C．CPU3(MONI)中

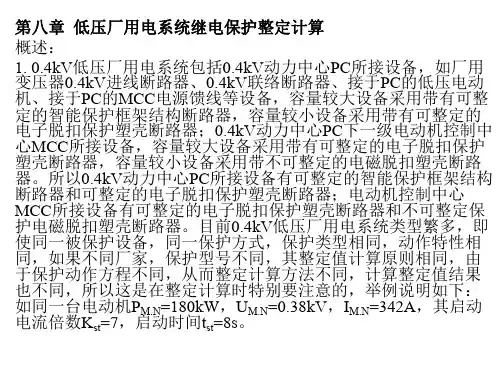

380V系统继电保护整定计算
（2）按躲过电动机自启动时间tst.Σ计算。为
t r.set K rel.t t st. (I st.Σ / I r.set ) 2 1 / 35
（二） 短延时保护
1．短延时保护一次动作电流整定值Isd.set计算 （1）按和下一级出线或联络断路器短延时保护最大动
（二）短延时保护
此保护可不配置，如已配置6.0保护，则按下计 算。
1．短延时保护一次动作电流整定值Isd.set计算 按躲过电动机启动电流计算，为
Isd.set=Krel Kst IM.N=1.5×7×IM.N=10.5 IM.N 动电流整定值倍数I*sd.set= Isd/ Ir.set；动作电流整
当I I sd.set时t tsd.op tsd.set 保护动作
（三）瞬时电流速断保护动作判据
当I max Ii ,保护无延时瞬时动作。
式中 Ii─瞬时电流速断保护一次动作电流整 定值（A）。
（四）单相接地零序过电流保护动作判据
1. 反时限动作特性
当I g 3I 0 I g.set，
如果不能和下一级保护配合，则本保护应退出运行。
三. 低压电动机断路器第一类智能保护整定计算
如已配置6.0保护,可按以下进行整定计算。 （一） 长延时保护
1．长延时保护一次动作电流整定值Ir.set计算 按躲过电动机额定电流或正常最大负荷电流计算，为
I r.set K rel.i I M .N 1.15I M .N
第一节 0.4kV动力中心PC第一类智能保护整定计算 低压厂用变压器低压母线一般称之谓动力中心PC， 0.4kV动力中心所用框架结构断路器，配置智能保护。
电力系统继电保护第2版习题答案作者韩笑08第八章习题答案0621.doc
第八章习题答案1、答：故障与不正常工作状态：定了绕纟R的和间短路、徂间短路、单相接地；转了绕纟R—点接地、两点接地；失磁、定子过负荷、转子过负荷、发电机过电压、发电机逆功率配置的主要保护有：纵联差动保护、匝间短路保护、定子接地保护、转子接地保护、相间过电流保护、定子过负荷保护、过电压保护、失磁保护、逆功率保护等。
2、答：答：分为完全纵差与不完全纵差两种，其中前•者鮫常用。
完全纵差保护的特点是正常运行时流入发电机两端电流互感器流入差动保护的电流幅值相等，该保护主要用于反应发电机的相间短路故障；不完全纵差保护的特点是正常运行时流入发电机两端电流互感器流入差动保护的电流幅值不相等，该保护主要用于反应发电机的相间短路故障，还能反映定子线棒开悍及分支匝间短路。
3、答：答：虽然发电机纵差保护当发生外部故障时不平衡电流小于变压器纵差保护，但是当在发电机屮性点附近发牛故障时，故障电流很小，发电机纵差保护存在死区，采用比率制动技术提高发电机纵差保护灵敏度可以减小“死区”范围4、答：（1）变压器差动保护需考虑变压器接线组别引起的不平衡电流，发电机差动保护不需要；（2）变压器差动保护需考虑变压器带负荷调节的彩响，发电机差动保护不需要；（3）变压器差动保护需考虑变压器电流互感器的型号不同问题，发电机羌动保护所用电流互感器型号一般相同；（4）变压器差动保护的最小动作电流倍数、比率制动系数等值，一般比发电机差动保护的大，灵敏度相对來说要比较低。
（5）变压器保护需耍考虑励磁涌流影响，发电机差动保护不需要。
5、答比率制动系数为此时差动电流的动作整定值除以制动电流值，即Kres = 1 .6I N -4I N = 0.4 o（注：此为比率制动系数的定义，不能与斜率相混）制动折线的斜率s：5=（1.67N-0.4/N）/（4/N-1/N）=0.4（注：此值与比率制动系数相等，纯属巧合，两者一般不相等，相数值比较接近）此时的实际差动电流等于短路电流值8人，相对差动电流的动作整定值1.6人，其倍数为5倍，即灵敏系数为5。
电力系统继电保护(第八章母
集成电路阶段
微机保护阶段
集成电路继电保护的出现，使得继电保护 装置更加小型化、集成化，提高了保护性 能和可靠性。
随着计算机技术的发展，微机保护逐渐成 为主流，其具有强大的数据处理和逻辑判 断能力，能够实现更加复杂的保护功能。
02 继电保护的基本原理
CHAPTER
继电保护的工作原理
01
继电保护装置通过检测电力系统 的电流、电压、频率等电气量， 判断系统是否发生故障或处于异 常状态。
差动保护
根据电流差值的变化进 行保护，如纵联差动保 护、横联差动保护等。
二次回路继电保护的实现方式
硬件实现
通过继电器、接触器等硬件设备 实现二次回路的控制和保护功能。
软件实现
通过编写程序，利用微处理器、 控制器等实现二次回路的控制和
保护功能。
混合实现
结合硬件和软件实现二次回路的 控制和保护功能，以提高可靠性
02
当系统发生故障时，继电保护装 置会迅速动作，切除故障部分， 防止故障扩大，保证电力系统安 全稳定运行。
继电保护的分类
根据保护对象的不同，继电保护可以分为输电线路保护、发电机保护、变压器保护、 电动机保护等。
根据保护原理的不同，继电保护可以分为电流保护、电压保护、距离保护、差动保 护等。
根据保护动作的输出方式不同，继电保护可以分为过流保护、速断保护、方向保护 等。
大数据在继电保护中的应用
总结词
大数据技术为电力系统继电保护提供了 海量的数据支持和分析能力，有助于揭 示保护装置的运行规律和潜在风险。
VS
详细描述
大数据技术通过对电力系统运行过程中产 生的海量数据进行采集、存储和分析，能 够揭示继电保护装置的运行规律和潜在风 险。通过对这些数据的挖掘和处理，可以 实现对保护装置的优化配置和预警监测， 提高保护系统的可靠性和稳定性。
继电保护-第8章_母线保护
第八章 母线保护
8.1 母线故障和装设母线保护基本原则 8.2 母线差动保护基本原理 8.3 母线保护的特殊问题及其对策 8.4 断路器失灵保护简介
第八章 母线保护
8.1 母线故障和装设母线保护的基本原则
一、母线故障
母线是集中和分配电能的重要电气设备， 母线发生故障，将造成大面积用户停电，电 气设备遭到严重破坏，甚至使电力系统稳定 运行破坏，导致电力系统瓦解，后果是十分 严重的。
在110kV及以上电压等级的发电厂和变电所中， 当输电线路、变压器或母线发生短路，在保护装置动 作于切除故障时，可能伴随故障元件的断路器拒动， 也即发生了断路器的失灵故障。产生断路器失灵故障 的原因是多方面的，例如:断路器跳闸线圈断线；断 路器的操作机构失灵等。
断路器失灵故障的发生会导致故障切除时间的延 长、事故范围的扩大，其后果是造成电力系统大范围 停电，甚至发生电力系统的瓦解事故。
第八章 母线保护
A
C
1
4
k
2
3
B
5
Ｂ变电所母线
3） 对双侧电源网络（或环形网络）当变电所Ｂ母线故障 时可由保护１和４的Ⅱ段动作于以切除。
第八章 母线保护
（2）装设专用母线保护的原因：
A）利用供电元件的保护装置切 除母线故障的时间较长，威胁 到系统稳定运行、使发电厂厂 用电及重要负荷供电电压低于 允许值。（速动性）
✓ 35～66kV电力网中主要变电所的35～66kV双母线或 分段单母线，在母联或分段断路器上装设解列装置和 其它自动装置后，仍不满足电力系统安全运行的要求 时。
✓ 发电厂和主要变电所的3～10kV分段母线或并列运行 的双母线，须快速地切除一段或一组母线上故障时， 或者线路断路器不允许切除线路电抗器前的短路时。
《电力系统继电保护实用技术问答(第二版)》第八章
第八章电力系统安全自动装置1．什么是电力系统安全自动装置?答：电力系统安全自动装置，是指防止电力系统失去稳定性和避免电力系统发生大面积停电的自动保护装置。
如自动重合闸、备用电源和备用设备自动投入、自动切负荷、自动按频率(电压)减负荷、发电厂事故减出力、发电厂事故切机、电气制动、水轮发电机自动启动和调相改发电、抽水蓄能机组由抽水改发电、自动解列及自动快速调节励磁等。
2．维持系统稳定和系统频率及预防过负荷措施的安全自动装置有哪些?答：它们的安全装置有如下一些：(1)维持系统稳定的措施有：快速励磁、电力系统稳定器、电气制动、快关汽门及切机、自动解列、自动切负荷、串联电容补偿、静止补偿器及稳定控制装置等。
(2)维持频率的措施有：按频率(电压)自动减负荷、低频自起动、低频抽水改发电、低频调相转发电、高频切机、高频减出力等。
(3)预防过负荷的措施有：过负荷切电源、减出力、过负荷切负荷等。
3．备用电源自动投入装置应符合什么要求?答：备用电源自动投入装置应符合下列要求：(1)应保证在工作电源或设备断开后，才投入备用电源或设备。
(2)工作电源或设备上的电压，不论因任何原因消失时，自动投入装置均应动作。
(3)自动投入装置应保证只动作一次。
发电厂用备用电源自动投入装置，除第(1)款的规定外，还应符合下列要求：(1)当一个备用电源同时作为几个工作电源的备用时，如备用电源已代替一个工作电源后，另一工作电源又被断开，必要时，自动投入装置应仍能动作。
(2)有两个备用电源的情况下，当两个备用电源为两个彼此独立的备用系统时，应各装设独立的自动投入装置，当任一备用电源都能作为全厂各工作电源的备用时，自动投入装置应使任一备用电源都能对全厂各工作电源实行自动投入。
(3)自动投入装置，在条件可能时，可采用带有检定同期的快速切换方式，也可采用带有母线残压闭锁的慢速切换方式及长延时切换方式。
通常应校验备用电源和备用设备自动投入时过负荷的情况，以及电动机自启动的情况，如过负荷超过允许限度或不能保证自启动时，应有自动投入装置动作于自动减负荷。
电力系统继电保护课件-第8章-母线保护铭1
（一）不装设专门的母线保护，利用供电元件的保护切 除母线故障。
1、利用发电机的过电流保护 ２、利用变压器的过电流保护 ３、利用线路保护
（二） 装设专门的母线保护
下列情况应装设专门的母线保护： 1）在110KV及以上的双母线和单分段母线上，为保证有选择性地
优点：1、不需要考虑不平衡电流的影响。 2、不要求电流互感器变比相同。
双母线差动保护: （三）、元件固定连接的双母线差动保护 （四）、母联相位差动保护
双母线对母线差动保护的要求 1、母线故障时，母线保护应能够准确的判断出故障是发生在双 母线上。（判断母线故障） 2、母线故障时，母线保护应该能够准确判断出故障是发生在双 母线的哪一条母线上，使母线保护能够有选择性的切除故障母线， 保留非故障母线。（判断故障母线）
结论
1、当双母线按照固定连接方式运行时; 保护装置可以保证快速而有选择性的只切除故障母线； 2、当固定连接方式被破坏时： 正常运行时，保护不动作，但可靠性降低； 任一母线故障都将导致切除两组母线，即保护失去选 择性。
(四) 、母联相位差动保护
固定连接母线的差动保护的改进。 比较母联中电流与总差电流的相位作为故障母线的选择元件。 (1)Ⅰ母线发生故障时，母联中电流方向从Ⅱ母线流向Ⅰ母线 (2)Ⅱ母线发生故障时，母联中电流方向从Ⅰ母线流向Ⅱ母线，
?问题:元件的固定连接遭到破坏时 K3
6 5
保护区外故障
K4 母线故障
固定连接破坏时： 例线路L2由母线Ⅰ切换到母线Ⅱ，因二次回路不能随之切换，
所以外部短路时，1KD、2KD中有较大的差动电流而误动，但 3KD仍流过不平衡电流，不会误动。 区内短路时，1KD、2KD都可能动作，3KD动作，所以两条母线 都可能切除。
