楼 梯 尺 寸
任 务 拓 展
100% 楼 梯 尺 寸
100% Slide Design Password
布置作业
结合本节内容，根据所给出图纸楼梯间的开间和进深及层 高，设计一个楼梯
PPT
演 义
100%
100% Slide Design Password
扶手高度
HPS in the originality
任 务 分 析
100% 楼 梯 尺 寸
100% Slide Design Password
1、踏步尺寸 楼梯的踏步尺寸包括踏面宽和踢面高。
踏面 踢面
踏步尺寸可按下面的经验公式来确定：
2r g 600 ~ 620mm 式中 r——踢面高度，mm； g——踏面宽度，mm；
100% 楼 梯 尺 寸
100% Slide Design Password
4、梯井宽度
梯井:梯段之间形成的空挡。 为了安全，其宽度应小，以60～200mm为宜。
任 务 分 析
100% 楼 梯 尺 寸
100% Slide Design Password
5、楼梯的净空高度
楼梯的净空高度： （1）楼梯段的净空高度 （2）平台的净空高度。
任 务 分 析
100% 楼 梯 尺 寸
100% Slide Design Password
踏面宽度：250~320mm
踢面高度：140~180mm
常见的民用建筑楼梯的适宜踏步尺寸见表8.1。
表8.1 常见的民用建筑楼梯的适宜踏步尺寸
任 务 分 析
100% 楼 梯 尺 寸
100% Slide Design Password
IT IS
楼梯 的 尺寸
楼梯的尺寸
楼梯的尺寸 The size of the stairs
楼梯的尺寸 The size of the stairs
Welcome by your audience
Appreciated by your manager
Identify with your customer
6、扶手高度
指踏步前缘到扶手顶面的垂直距离。 室内楼梯栏杆高度≥ 900； 水平段扶手≥500时，高度≥ 1050。
扶 手 高 度
任 务 实 施
100% 楼 梯 尺 寸
100% Slide Design Password
任务一：测量教学楼楼梯的尺寸
1、四人一组 二人拉尺测量，一人读数，一人记录 2、测量时严格按照六个尺寸的定义进行测量、 注意尺要拉直
任 务 引 领
100% 楼 梯 尺 寸
100% Slide Design Password
踏步尺寸
HPS in the Scheme
梯段宽度
HPS in the Design
平台宽度
HPS in the animation
梯井宽度
HPS in the originality
净空wk.baidu.com度
HPS in the originality
3、测量时间为10分钟
任 务 实 施
100% 楼 梯 尺 寸
100% Slide Design Password
任务二：计算教学楼楼梯的尺寸
• 小组根据前面测量数据，结合本节内容，对数据进行合 理调整后填入图内，并计算楼梯间的开间、进深及层高
任 任务三：判断所测楼梯是否符合规范要求 务 实 施
100%
幻 灯 片 设 计 密 码
梯 段 净 空 高
（ 2)楼梯段的净空高度 平台的净空高度: : (1) 指平台表面到上部结构 指踏步前缘到上部结构 最 最低处之间的垂直距离。 底面之间的垂直距离， 应不小于2000mm。 应不小于2200mm。
平 台 净 空 高
任 务 分 析
100% 楼 梯 尺 寸
100% Slide Design Password

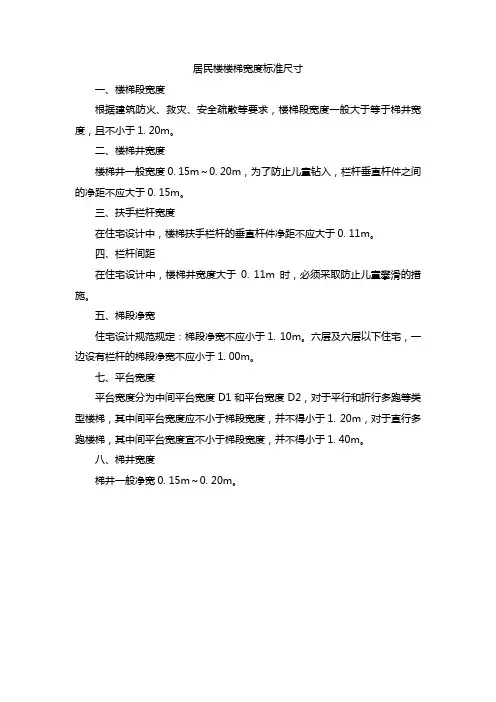

2、楼梯段的宽度
指楼梯段临空侧扶手中心线到另一侧墙面（或靠墙 扶手中心线）之间的水平距离。
梯 段 宽 度
任 务 分 析
100% 楼 梯 尺 寸
100% Slide Design Password
3、平台宽度
指休息平台处墙面到转角扶手中心线的距离。
楼梯平台宽度 应不小于 楼梯段宽度，
任 务 分 析
Admired by your colleague
Self-satisfaction
新 课 导 入
100%
100% Slide Design Password
信 息 分 享
新 课 导 入
100% 案 例 分 析
100% Slide Design Password
新闻连接2 5公分，小伙意外坠楼身亡 1—栏杆矮 楼梯护栏高度不够，男子酒后坠楼亡
