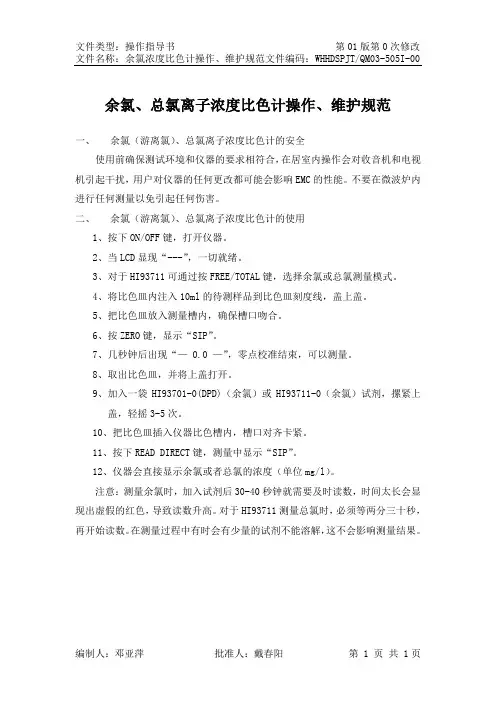

余氯比色计操作说明书
余氯浓度比色计安全、操作、维护规程
文件类型：操作指导书第01版第0次修改文件名称：余氯浓度比色计操作、维护规范文件编码：WHHDSPJT/QM03-505I-00余氯、总氯离子浓度比色计操作、维护规范
一、余氯（游离氯）、总氯离子浓度比色计的安全
使用前确保测试环境和仪器的要求相符合，在居室内操作会对收音机和电视机引起干扰，用户对仪器的任何更改都可能会影响EMC的性能。
不要在微波炉内进行任何测量以免引起任何伤害。
二、余氯（游离氯）、总氯离子浓度比色计的使用
1、按下ON/OFF键，打开仪器。
2、当LCD显现“---”，一切就绪。
3、对于HI93711可通过按FREE/TOTAL键，选择余氯或总氯测量模式。
4、将比色皿内注入10ml的待测样品到比色皿刻度线，盖上盖。
5、把比色皿放入测量槽内，确保槽口吻合。
6、按ZERO键，显示“SIP”。
7、几秒钟后出现“— 0.0 —”，零点校准结束，可以测量。
8、取出比色皿，并将上盖打开。
9、加入一袋HI93701-0(DPD)（余氯）或HI93711-0（余氯）试剂，摞紧上
盖，轻摇3-5次。
10、把比色皿插入仪器比色槽内，槽口对齐卡紧。
11、按下READ DIRECT键，测量中显示“SIP”。
12、仪器会直接显示余氯或者总氯的浓度（单位mg/l）。
注意：测量余氯时，加入试剂后30-40秒钟就需要及时读数，时间太长会显现出虚假的红色，导致读数升高。
对于HI93711测量总氯时，必须等两分三十秒，再开始读数。
在测量过程中有时会有少量的试剂不能溶解，这不会影响测量结果。
编制人：邓亚萍批准人：戴春阳第 1 页共 1页。
哈希CL17余氯仪操作手册
5. 重新安装用户检修盖，并重新供电。
维护
清洗仪器外壳
关上并扣好仪器外箱盖，使用软布和温和的清洗剂擦洗壳体外表。勿 让湿气进入壳体内。
清洗色度计
色度计的测量室可积累沉积物或在室壁内侧形成一层薄膜。建议每月 使用酸溶液和棉花签进行清洗。根据样品状况，若有必要，清洗的时间间 隔可以缩短。
17
1. 打开进样管线，样品在负压下涌入进样管和比色皿。
2. 关闭进样管线，比色皿中留下新鲜样品，比色皿的有效体积由溢流堰来控制。
3. 当进样管线关闭时，试剂管线打开，可使缓冲液和指示剂注满泵中阀组件的管道。
4. 对未处理的样品进行测量，以确定试剂加入前的平均基准值。
5. 打开试剂出口阀，可使缓冲液和指示剂流出后相互混和，并进入比色皿中再与样品混合。
LED 波长： 510nm
光电传感器
色度计结构 7
微型泵结构
8
微型泵结构
9
设置菜单
记录
菜单允许设置记录仪输出的高限和低限，CL17在刚出厂时设定0 mg/L的余氯浓度对应4 mA的输出，5 mg/L浓度引起20 mA输出。输 出范围可调整到与4—20 mA对应的0—5 mg/L范围内任何浓度。例如， 该功能可用于定义输出浓度较低的范围，以增加记录仪分辨率。 例 如：若用户样品的余氯浓度通常为0.5—0.7 mg/L，则记录仪输出范 围可设置为0—1mg/L（这里4 mA对应于0 mg/L，而20 mA对应于1 mg/L）。
在一段时间内，泵/阀模块的夹压作用将使管道变软，使管道导致破 裂和阻塞液流。在温度较高时，这种破裂会加速进行。基于四周环境温度， 推荐采用下列替换时间表： • 低于27℃（80℉）时，间隔6个月更换一次。 • 高于27℃，间隔3个月更换一次。
如何正确使用余氯比色计测定饮用水中的余氯含量。
操作题目：如何正确使用余氯比色计测定饮用水中的余氯含量。
简答题：
1、饮用水中余氯卫生标准的浓度表示单位是什么？
2、测定水中余氯时的温度最好不超过多少度（0c）?
3、立即比色，所得结果为何种余氯？
4、10分钟后比色，所得结果为何种余氯？
要求：正确使用余氯比色计测定饮用水中的余氯含量，并正确对测定结果进行判定。
评分要点：
步骤——操作要点：
1、取水样5mL于带刻度的比色管中；
2、用滴管加入2-3滴邻联甲苯胺溶液，混匀；
3、迅速与标准管进行比色；
4、读出水样中余氯含量。
简答题——答案：
1、饮用水中余氯卫生标准的浓度表示单位mg/L。
2、测定水中余氯时的温度最好不超过多少度200c。
3、立即比色，所得结果为游离性余氯。
4、10分钟后比色，所得结果为总余氯。
余氯仪和便携式浊度仪说明书
YL－1B手提式余氯仪说明书一、用途YL-1B手提式余氯仪适用于大、中、小型水厂及工矿企业、游泳池等地的生活或工业用水的余氯浓度检测，以便控制水的余氯达到规定的水质标准。
二. 原理：仪表应用微电脑光电子比色检测原理取代传统的目视比色法。
消除了人为误差，因此测量分辨率大大提高。
测量时，当被测水样放入DPD试剂时，水样将变成红色。
然后将此水样放入光电比色座，仪表会通过比较红色深浅从而得到余氯的浓度大小。
三、技术指标：1、测量范围：0－2.5mg/L；2、电源电压：DC9V；3、分辨率：0.01mg/L；4、重复性：3%5、线性误差四、特点1、光源寿命长。
光源寿命较白炽灯（约350小时）高出几个数量级，约几万小时。
五、使用方法1、打开电源开关（在仪器右边），将水样倒入玻璃试样盒，直到水位到达玻璃试样盒的10ml 刻线外，用卷筒纸擦干玻璃试样盒外的水渍，盖上黑方盖，用调零电位器调零，使数字显示器显示0.00mg/L，然后放入1粒DPD药片，5分钟后药片溶化，搅匀后放入试样座，盖上黑方盖，此时数字显示器显示的数值为余氯值。
2、注意事项：1) 玻璃试样盒的刻线应面向操作者；2）玻璃试样盒使用后，用蒸馏水冲洗。
冲洗后应倒置，避免粉尘进入；3）每次使用后及时冲电。
六、仪器的校验打开电源开关，将零度水倒入玻璃试样盒并放入试样座，盖上黑方盖。
调节面板上的调零电位器，使数字显示器显示0.00mg/L。
然后将余氯标准液放入玻璃试样盒。
用小螺丝刀调节仪器正面左下方小孔内的调幅电位器，使数字显示器显示为标定值即可。
BZ－1便携式浊度仪使用说明一、用途BZ-1Z型便携式浊度仪采用微电脑及散射光原理，适用于供水、钢铁、防疫站、化工等行业用来测试水的浊度。
以便控制水的浊度，达到规定的水质标准。
二、技术指标：1、测量范围：0—200NTU;2、电源：DC9V3、分辨率：0.01NTU4、线性误差：±2%;5、重复性：≤ 1%；三、特点：1.微电脑，触摸式键盘使用方便。

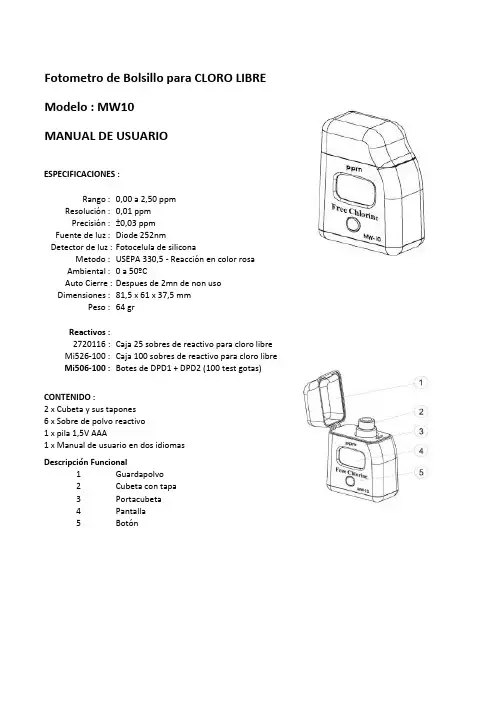

MW10余氯便携式比色计说明书
Fotometro de Bolsillo para CLORO LIBRE Modelo : MW10MANUAL DE USUARIO ESPECIFICACIONES :Rango : 0,00 a 2,50 ppmResolución : 0,01 ppmPrecisión : ±0,03 ppmFuente de luz : Diode 252nmDetector de luz :Fotocelula de siliconaMetodo : USEPA 330,5 - Reacción en color rosaAmbiental : 0 a 50ºCAuto Cierre :Despues de 2mn de non usoDimensiones : 81,5 x 61 x 37,5 mmPeso : 64 grReactivos :2720116 : Caja 25 sobres de reactivo para cloro libreMi526-100 : Caja 100 sobres de reactivo para cloro libre Mi506-100 : Botes de DPD1 + DPD2 (100 test gotas) CONTENIDO :2 x Cubeta y sus tapones6 x Sobre de polvo reactivo1 x pila 1,5V AAA1 x Manual de usuario en dos idiomasDescripción Funcional1Guardapolvo2Cubeta con tapa3Portacubeta4Pantalla5BotónFuncionamiento :• Enciende el medidor pulsando el botón.En la pantalla, aparecera "C1 - Add Press" (parpadeando)lo que significa que el medidor esta encendido y listo para medir• Llenar la cubeta de liquido a medir (sin reactivo), hasta el limite (10ml);tapar y colocar la cubeta (sin dejar huellas de dedos) en su soporte.cerrar la tapa del medidor.• Pulsar el botón. En la pantalla aparecera "Add - C2 - Press" (parpadeando)lo que significa que el medidor esta calibrado a cero, tomando comoreferencia el liquido a medir (sin reactivo)• Retirar la cubeta; Abrirla y añadir el contenido del sobre de reactivo en polvo 2720116.O bien, si utiliza reactivo en gotas (DPD1+DPD2), ponga 3 gotas del DPD1 + 3 gotas del DPD2. El Kit de 100 test gotas de Milwaukee tiene la referencia Mi506-100Tapar y agitar durante 20 segundos. Volver a colocar la cubeta en el medidor.• Pulsar el botón en continuo hasta que se inicie la cuenta atrás de 60 segundos.• Al cabo de la cuenta atrás, el medidor da la medición en ppm.Cambio de pila :el medidor se cierra automaticamente despues de 2mn sin usar.Una pila nueva permite unas 5000 mediciones.Cuando la pila abrá bajado un 10%, la indicación "baT" aparecera en lapantalla al encender el medidor.Cuando la pila este vacia y por tal, incapaz de dar una medición, la pantallaindicara "baD" por un segundo, y "baT" por un segundo, antes de apagarse.Antes de volver a encender el medidor, deberemos proceder a cambiar pila.。
余氯总氯比色计使用手册
目录总述 (3)公司承诺 (5)安全警告 (6)危害信息提示 (7)技术规范 (9)电池安装 (10)仪器特点 (11)操作过程（余氯测定） (12)操作过程（总氯测定） (16)干扰因素 (21)注意事项 (22)显示码说明 (24)仪器校正 (25)保修说明 (26)售后服务及订购方式 (27)总述环凯牌袖珍比色计用于单波长比色测定。
这一款比色计是专门用于测定水样中的余氯和总氯的浓度，其浓度变化范围为0～3.00mg/L。
液晶显示屏以mg/L来直接显示余氯或总氯的浓度。
本仪器采用一节9V电池供电，由于本仪器软件中设置了省电状态，所以一节电池可用40小时以上。
完成测量过程后，请按“开/关”键，切断电源。
仪器配有两个10mL的比色管，可供测定100次的余氯和100次的总氯两种测定试剂，一节9V电池，一本仪器使用手册，一本擦镜纸，均放在测试盒内。
请注意：环凯公司保留修改产品的设计、结构和外观的权利，如有改变，恕不通知。
公司承诺本仪器在出厂前经过严格的测试，满足说明书上的各项要求。
安全警告请在使用仪器前详细阅读使用手册。
需特别注意所有的危险及警告信息。
如不能按要求操作，可能使操作者受伤或对仪器产生损坏。
作为良好的实验室操作规程，请详细了解测定过程中所用试剂，在使用前阅读产品标签和材料安全数据表。
在接触化学药品前戴防护眼镜是良好的操作规范，请认真按说明操作。
如果接触到化学药品，立刻用水彻底清洗。
如果对试剂或操作过程有疑问，请联系环凯公司。
危害信息提示如果存在多种危害，本手册将使用标语（危险、警告、注意）尽量避免危险的发生。
危险表明存在潜在的危险情况，如不能避免，可能引起死亡或严重受伤。
警告表明潜在的危险情况可以引起轻微或适度的受伤。
注意需要特别注意的信息。
警告标签请特别注意贴在仪器上的标签，如果不注意，可能引起对操作者或仪器的损伤。
△！如果仪器上有该标志，请参照使用手册的安全操作信息。
技术规范测定范围：0.00～3.00mg/L光源：硅光二极管波长：510nm精度：±0.05mg/L(测量值＜1.00 mg/L )±0.10mg/L(测量值＞1.00 mg/L)方法：采用国标DPD方法，余氯或总氯与DPD试剂反应，使样品溶液呈红色。
006余氯测定方法
文件编号
FW-QC-QI-006
版号
A1
文件名称：余氯的测定
页次
1/1
生效日期
2009.04.01
1、范围
适用于平和坊食品有限公司水中余氯的测定。
2、设备与材料
2.1比色计
2.2 250ml培养瓶
2.3玻璃棒
2.4 DPD药片
3、检验程序
3.1校准：
3.1.1当按下“power”键时同时按住“mode”键。
3.2.3.将小试管放入比色计中，并按下“zero.test”键。
3.2.4.拿出小试管，打开盖子，加入药片搅拌至药片溶化均匀。重新盖上盖子。
3.2.5.等待样品起反应。
3.2.6.擦去试管表面的水气和指纹，并放进比色计中。
3.2.7.按下“zero.test”键。
3.2.8.记录屏幕上显示的数值。
3.1.8如果数值正确，按下“power”键退出校正。
3.1.9如果数值不准确，按下“mode”键增加数值或者按下“zero.test”键减少数值。
3.1.10.按两次“power”按下“power”键，打开比色计的电源开关。按下“mode”键选择万用表。
3.2.2将被测样放入干净、干燥的小试管中并盖上盖子。
3.1.2将标准样放入干净、干燥的小试管中并盖上盖子。
3.1.3将小试管放入比色计中，并按下“zero.test”键。
3.1.4拿出小试管，打开盖子，加入药片搅拌至药片溶化均匀。重新盖上盖子。
3.1.5等待样品起反应。
3.1.6擦去试管表面的水气和指纹，并放进比色计中。
3.1.7按下“zero.test”键。
余氯测定仪操作规程
余氯测定仪操作规程
一．按下“ON/OFF”按钮。
二．仪器零校正
1.使用待测试样水样润洗比色皿3次，润洗完成后，使用样品水填充比色管，填充高度1cm，不能溢出，擦去比色皿两侧和底部的水。
2.将擦干的比色皿放入仪器测量室，注意光面要对准仪器内部光射线方向。
3.按下“ZERO”按钮，完成仪器校正。
三．水样处理
1.在水样中添加试剂，测试水样中的游离氯（总氯），必须使用与游离氯（总氯）对应的试剂瓶。
2.将校正过的比色皿从测量室取出，取下试剂瓶保护盖，轻轻摇动试剂瓶，放到比色皿顶部，按下试剂瓶的按钮进行填充试剂。
3.将比色皿塞塞好，然后上下调转摇匀样品3次。
四．水样测试
1．正确地将盛有被测样品的具塞比色皿放入仪器测量室，如果测试余氯，立即按下“READ”按钮，如果测试总氯，2min后按下“READ”按钮。
2．测试结果显示单位为mg/L(ppm)。
如果样品较多，可以
进行一次校正后重复进行水样处理和测试的步骤。
测试结束后，试剂瓶要进行密封，防止污染。
OI 10-21-20 氯
操作说明书编号10/21/20河水分析：氯比色计法残余氯的总量测定——在一刻度试管（或模制池）中用水样加至10毫升刻度，并把此试管放在比色计的左侧小格中。
用水样清洗另一个试管，并在管内留下足够供溶解药片用的水样。
在这准备好的试管中，放入一片1号药片和一片3号药片（或者一片4号药片，它是由这两种药片合在一起制成的），使之分解。
用水样补充至10毫升，迅速摇匀，并放在比色计的右侧小格中。
两分钟后进行匹配，把比色计放在均匀的自色光源（北窗或白光柜）前，并转动圆盘，直至达到匹配为止。
所得到的数值代表水样中残余氯的总量。
游离残余氯和结合残余氯的区分测定——准备一个空白试管和一个如前所述装有几滴水样的试管，并在后一个试管中只加一片1号药片。
如果一氯胺的含量高，用蒸馏水代替水样来分解药片，可以得到较好的区分。
药片分解后，用水样补充至10毫升刻度，摇匀，并立即进行匹配。
由所得读数得出游离残余氯含量。
然后加一片3号药片，摇匀，并在两分钟后进行匹配。
所得到的数值代表残余氯的总量，结合残余氯的值可由第一个读数和第二个读数之差得到。
完全区分测定——如前所述准备两个试管，用一片1号药片。
立即进行匹配，以得到游离残余氯的值（第一读数）。
然后在右侧试管中加一片2号药片，使劲摇匀，并立即进行匹配（第二个读数）。
一氯胺值由第二读数减去第一读数得到。
然后在右侧试管中加一片3号药片，迅速摇匀，并在两分钟后进行匹配（第三个读数）。
由第二读数和第三读数之差得到二氯胺值。
三氯化氮的测定——水中三氯化氮的存在可由它的明显气味辨别出来，而且它一般呈现出二氯胺部分中的一种颜色。
如果水样先用碘化钾处理，那么三氯化氮可能会因之而呈现游离氯部分中的一种颜色，并可测定如下：在左侧小格中置放水样空白，按上述方式准备右侧试管，加一片1号药片，使之分解，在另一个试管中，用10毫升水样溶解一片2号药片，然后将此试管中的液体加到含有分解了的1号药片的右侧试管中，并迅速摇匀。
余氯分析仪操作说明书.
HOTEC CL-109餘氯分析儀操作說明書HOTEC INSTRUMENTS CO., LTDIS0-9001認證合格廠使用前注意事項1.請提供穩定電源。
2.感測器信號線請提供良好的遮蔽,避免和動力線捆綁一起。
3.感測器信號線直接接到儀器後面端子排【避免由動力控制盤內的端子排轉接】。
4.儀器電源必須單獨,尤其不能和變頻器電源並接,並且必須遠離變頻器。
5.錯誤的接線將導致儀器故障及觸電,請熟讀操作說明書後再自行安裝。
6.背面接地點(E點)必須確實接好(如圖說明)。
7.當電源是二相(2ψ)AC220V時,請注意火線,以避免干擾。
8.Relay接觸點最大電流是(AC 110V,220V時為2A/AC) 超過時必須外加耐大電流之繼電繼電器(Power relay)。
9.控制器安裝現場必須選擇通風良好,避免陽光直射。
參考電器圖如下R: Power Relay.M: Magnetic.CL/A: Relay a contact.R/A1,R/A2: Power Relay a contact.M/A1,M/A2,M/A3: Magnetic a contact.1殘餘氯控制器操作說明一.殘餘氯控制器介紹1.HOTEC 殘餘氯控制器為國人自行研發設計之精密控制器，可適用於任何場合，採藍色背光LCD液晶顯示可耐溫至90℃不變黑。
2.HOTEC 殘餘氯電極, 採用內置玻璃珠來做自動清洗, 因為殘餘氯電極本身內含有銅及白金電極兩個部份, 而銅電極會產生氧化膜因而影響偵測值,所以必須使用玻璃珠方式來自動清洗,去除電極所附著之氧化膜使電極可以穩定的提供準確數值。
適用於各種場合，如冷卻水、自來水、游泳池及工業各製程。
PS：殘餘氯控制器主機本公司提供二年之品質保證。
殘餘氯控制器之感測本公司提供半年之品質保證。
二.玻璃珠自清電極和一般薄膜式電極比較表三.訂購編號2四.使用前安裝程序A.核對配件是否齊全。
B.安裝組合電極。
C.安裝控制器。
余氯检测仪使用方法及其操作
余氯检测仪使用方法及其操作
使用方法：
1、开机，机器预热2分钟。
2、将待测液倒入比色皿1，容量到三分之二的容积。
放入过程要求水渍不能到比色皿外部。
将此比色皿1放入测量池；按校正键，使仪器显示0.00 mg/L。
3、将待测液取100ML,加入缓冲试剂15ML,加入DPD试剂5ML,按确认键；此时仪器屏幕显示从60逐数递减，到0；此时将加入试剂的待测液倒入比色皿2；将比色皿2放入测量池，显示度数即为余氯含量。
3、按存储键、提取键分别能存储提取20个实验记录。
使用注意事项
1.氯离子不是余氯的测量范畴。
余氯测量包含的是游离氯和化合氯含量的测量。
2.游离氯测定必须在pH为6.2---6.5的情况下，加入DPD试剂直接反应，生成红色化合物。
如果pH值不在范围请用缓冲试剂或稀酸或稀碱进行调节。
3.总氯测定的方法原理：在pH为6.2----6.5的情况下，加入过量碘化钾，加入DPD直接反应，生成红色化合物。
如果pH值不在范围请用缓冲试剂或稀酸或稀碱进行调节。
4.对于浑浊的试样必须过滤后方能测量。
5.对于带色彩的试样不能进行测量。
6.比色皿每次使用后都要清洁处理，干燥保存。
附录
pH缓冲试剂的配制：秤取24g无水磷酸氢二钠或60.5g五水磷酸氢二钠，以及46g磷酸二氢钾，依次溶于水，加入100mL浓度为8g/L的二水合EDTA二钠溶液或0.8g EDTA二钠固体，移至1000mL容量瓶中，加水指标线。
余氯比色)
使用余氯比色管，较为简单
(1)比色法：①被测样品温度宜为15℃～20℃，如低于此温度，应先将样品浸入温水中使其温度升至15℃～20℃后，再测定数值。
②在盛有5ml样品的比色管内，滴加邻联甲苯胺溶液2～3滴，混匀。
③将样品置于黑暗处，静置15分钟后，与余氯标准比色溶液比较测定，其结果为样品总余氯含量(比色时，眼睛从管口向下或由前面观察)。
④如余氯浓度很高时，会产生桔黄色；当样品碱度过高以及余氯浓度很低时，可能产生淡蓝绿色或淡蓝色。
此时，可再加入lml(1+2)盐酸或lml邻联甲苯胺溶液，即可产生正常的淡黄色，再进行测定。
HI96701余氯测定仪器操作规程
云岩区环境监测站作业指导书HI96701余氯测定仪操作规程1.目的为了使仪器操作规范化，更好地正确使用仪器，编写作业指导书。
2.适用范围此作业指导书适用HI96701余氯测定仪器。
3. 操作程序3.1检测范围；适用于经氯化消毒后水中总余氯及游离余氯的测定。
3.2测定步骤：3.2.1被检测样品采样：准确取被测样品至比色瓶刻线处（10ml），盖上橡胶塞，旋紧比色瓶定位器，擦净比色瓶外壁，放入比色瓶槽中锁定比色瓶。
按“开/关”键打开仪器，当仪器液晶屏上出现“————”后，按“调零”键，出现“0.00”（空白调零已完成）。
取出比色瓶，向比色瓶中倒入余氯试剂（一）1.00ml、试剂（二）一管。
盖上橡胶塞，轻轻摇动使试剂溶解，旋紧比色瓶定位器，擦净比色瓶外壁，放入比色瓶槽中锁定比色瓶。
显色3分钟（从加入余氯试剂[二] 开始计时），按“浓度”键，显色瓶上出现的数值即为被测样品中余氯的浓度。
3.2.2总余氯的测定：准确取被测样品至比色瓶刻线处（10ml），盖上橡胶塞，旋紧比色瓶定位器，擦净比色瓶外壁，放入比色瓶槽中锁定比色瓶。
按“开/关”键，打开仪器，当仪器液晶屏上出现“————”后，按“调零”键，出现“0.00”（空白调零已完成）。
取出比色瓶，向比色瓶中倒入总氯试剂（一）1.00ml、试剂（二）和试剂（三）各一管。
盖上橡胶塞，轻轻摇动使试剂溶解，旋紧比色瓶定位器，擦净比色瓶外壁，放入比色瓶槽中锁定比色瓶。
显色3分钟（从加入余氯试剂[三]开始计时），按“浓度”键，显色屏上出现的数值即为被测样品总余氯的浓度。
4、注意事项4.1加入试剂后，盖上橡胶塞后充分摇动，使试剂溶解。
4.2比色瓶插入比色瓶槽前必须用特别的柔纸或棉布擦净比色瓶表面。
4.3比色瓶插入比色瓶槽中必须静止30秒钟（使样品中的气泡排除、固体颗粒沉降）后测量。
4.4比色瓶插入比色瓶槽中锁定比色瓶，使比色瓶定位，并防止杂散光进入。
4.5为保证测量精度，调零与测量样品应使用同一比色瓶。
余氯比色计操作说明书
AQ2070余氯比色计操作说明书一、基本配置：AQ2070余氯/总氯比色计壹台 9V电池壹块AC2070比色试剂壹盒（总氯/余氯试剂各50片）三个样品池 白色搅拌棒壹个塑料小毛刷壹个 英文操作说明书壹份二、用户选购附件及消耗品：AC2070总氯/余氯比色试剂AC2CTB样品池（4个/盒）AC2073余氯标准液三、仪器操作：1、按下POWER键开启比色计。
2、仪器显示测量模式 “CL”， 若使用的是多功能比色计，按下“MODE”键选择测量模式。
3、在一比色皿内装入10mL样品， 拧上盖子。
然后将比色皿放入比色计样品室内，注意比色皿上的标识与比色计上的标识对齐。
4、按下 “ZERO/TEST”键。
5、比色计闪烁“CL”约3秒。
6、比色计显示测量结果， 说明进行了零点校正。
7、完成零点校正之后将比色皿从比色计的样品室中取出。
8、往样品中加入试剂，待完成显色反应后显示特殊的颜色（见测量方法）。
9、拧上比色皿盖子， 再将比色皿放入比色计样品室中， 注意比色皿上的三角标识与比色计上三角的标识对齐。
10、按下“ZERO/TEST”测量。
11、比色计闪烁“CL”约3秒。
12、比色计显示测量结果说明完成测量， 读数即为余氯浓度。
13、重复上述步骤完成其它样品的测量。
四、用户信息：EO1 光吸收值太大 可能原因： 如镜头脏污等。
+Err 超出测量范围或样品浊度太大。
- Err 测量结果低于测量下限。
LOBAT 请更换电池。
五、技术规格：光源： LED：λ=528nm电原： 9V电池， （可测600次）自动关机： 5分钟使用环境： 5—40℃， 30—90%RH认证通过： DIN EN 55 022， 61 000-4-2， 61 000-4-850 082-2，50 081-1， DIN VENV 50 140， 50 20FCC Part 15 ClassAICES-003 Issue 2六、测氯0.00—6.00mg/L的方法准备：美国环保总署规定使用的测量氯的方法， 实用测量范围： 0.1—4.0mg/L1、自由氯的测量：①进行零点校正（见仪器操作）。
污水处理站余氯检测操作规范[1]本月修正版
![污水处理站余氯检测操作规范[1]本月修正版](https://img.taocdn.com/s3/m/4b35144226284b73f242336c1eb91a37f111320a.png)
污水处理站余氯检测操作规范污水处理站余氯检测操作规范1. 引言污水处理站是用于处理城市生活污水的重要设施。
污水处理过程中，常常需要对余氯进行检测，以确保处理后的废水符合排放标准。
为了保证余氯检测的准确性和可靠性，制定本操作规范。
2. 检测原理余氯检测采用二碘化钾滴定法（DPE法）进行，该方法利用五氯锑酸钠与余氯反应一定量的碘，再用含二碘化钾的滴定液滴定至混合液中余留的五氯锑酸钠与余氯的等效量，从而确定余氯的含量。
3. 检测仪器与试剂准备3.1 仪器- SpectroVis Plus 比色计- 10ml 平底试管- 1ml 滴管- 恒温水浴- 电子天平3.2 试剂- 五氯锑酸钠标准溶液- 二碘化钾滴定液- 强碱溶液（如氢氧化钠溶液）4. 操作步骤4.1 样品采集与准备1. 在污水处理过程中选择代表性的出水口采集样品，确保样品的代表性和准确性。
2. 使用干燥无菌的10ml平底试管，将采集到的样品倒入试管中，约占试管容积的2/3。
4.2 滴定过程1. 在试管中加入5滴五氯锑酸钠标准溶液。
2. 加入5滴二碘化钾滴定液。
3. 加入1-2滴强碱溶液，使溶液呈碱性反应。
4. 试管盖上放置在恒温水浴中，保持温度稳定在25℃左右。
5. 用比色计将试管放入样品槽中，读取比色计显示的吸光度值。
> 注意：为了得到准确结果，滴定过程中需注意滴定剂的使用量，避免产生误差。
5. 数据记录与计算1. 将监测到的吸光度值记录下来。
2. 使用下式计算余氯的浓度：余氯浓度（mg/L）= (吸光度值- 空白吸光度值) × 标准溶液浓度 × 适宜取样体积 / 取样体积。
6. 结果分析根据计算得到的余氯浓度与国家排放标准进行对比，如果浓度值符合标准要求，则符合排放标准；如果浓度值超过标准要求，则需要进一步调整污水处理工艺。
7. 安全注意事项- 操作时应佩戴防护手套和眼镜，避免试剂接触皮肤和眼睛。
- 操作过程中要注意试剂的使用量，避免产生误差。
哈希CL17余氯仪操作手册
设置菜单
设置
SIGAVG—该标识用于平均读数和防止不稳定的记录仪输出信号。 CAL ZERO—该标识用于使用准备好的零位标准液补偿仪器零位。若 补偿过大，将会出现边际零位（MARG Z）警告。 CAL STD—该标识用于使用准备好的标准液调整分析仪斜率。若调整 过大，分析仪将不予以接受，并出现边际增量（MARG G）警告。新 标准将不被接受，并且它将使用实现更为准确读数的另一种方法进行 再次检测。 CAL DEFAULTS（校准默认设置）—按PRESS返回校准设置到出厂 默认值，设置增益为1.0，补偿为0。
2
该分析仪每隔2.5分钟从样品中采集一部分液体进行分析。所采集的部分引入仪器内部 的比色皿中，进行空白吸光度的测量。样品在进行空白吸光度测量时可以对任何干扰或样 品原色进行补偿，并提供一个自动零参考点。试剂在该参考点处加入并逐渐呈现紫红色， 随即仪器会对其进行测量并与零参考点进行比较。在2.5分钟的采样周期中，线性蠕动泵的 阀组件将控制样品进样流量和缓冲液及指示剂的计量注入体积。泵的阀组件使用马达驱动 的凸轮来带动一组夹紧滚轮，这组滚轮通过滚压靠在固定板上特殊的厚壁导管来输送液体 。操作周期如下：
10
设置菜单
维护
PRIME（预备）—该功能提供分析仪进行39次连续循环工作，目的 是使管线中充满新鲜试剂。按ENTER进行激活。在39次循环结束时， 分析仪将返回正常运行。在所有的39次循环完成前要终止该预备循环， 按EXIT即可。分析仪将回到正常运行。 CLEAN（清洗）—该功能在测量周期完成后，中断分析仪。残留在 样品室的样品和试剂将会被清洗。分析仪会维持60分钟的清洗模式。 如要提前终止清洗周期，按EXIT键。分析仪将回到正常运行。
样品进入比色皿对样品进行空白吸光度的测量加入试剂搅拌测量反应后的溶根据两次测量的数据计算出结果测量流程测量流程mcu数据采集显示da转换模块微型泵结构框图结构框图整体结构整体结构色度计结构色度计结构led波长
余氯比色盒操作规程作业指导书
余氯比色盒操作规程作业指导书
1、目的
规范余氯比色盒操作规程，正确使用仪器，保障检测工作顺利进行。
2、适用范围
适用于水中游离余氯的现场定量测定。
3、职责
3.1操作人员；严格按本操作规程使用仪器，确保设备的安全、正常运行，做好使用登记。
3.2管理人员：负责监督仪器操作是否符合规程；对设备进行日常管理和定期维护，做好记录；当设备出现无法排除的故障时，及时向科室负责人员汇报，联系维修，并做好记录；定期参与仪器的期间核查，做好记录。
3.3科长：监督设备的安全正常运行，组织每年对设备的校准/检查工作，负责仪器的综合管理。
4、操作程序
4.1向左边显色池（窄池）和右边参比池（宽池）加入待测水样至左侧刻度线。
4.2向显色池中加入一片试剂，将比色片插在参比池前的槽内，盖上白塑料盖，上下摇动使试剂片溶解，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AQ2070余氯比色计操作说明书
一、基本配置：
AQ2070余氯/总氯比色计壹台 9V电池壹块
AC2070比色试剂壹盒（总氯/余氯试剂各50片）
三个样品池 白色搅拌棒壹个
塑料小毛刷壹个 英文操作说明书壹份
二、用户选购附件及消耗品：
AC2070总氯/余氯比色试剂
AC2CTB样品池（4个/盒）
AC2073余氯标准液
三、仪器操作：
1、按下POWER键开启比色计。
2、仪器显示测量模式 “CL”， 若使用的是多功能比色计，按下“MODE”键选择测量模式。
3、在一比色皿内装入10mL样品， 拧上盖子。
然后将比色皿放入比色计样品室内，注意比色皿上的标识与比色计上的标识对齐。
4、按下 “ZERO/TEST”键。
5、比色计闪烁“CL”约3秒。
6、比色计显示测量结果， 说明进行了零点校正。
7、完成零点校正之后将比色皿从比色计的样品室中取出。
8、往样品中加入试剂，待完成显色反应后显示特殊的颜色（见测量方法）。
9、拧上比色皿盖子， 再将比色皿放入比色计样品室中， 注意比色皿上的三角标识与比色计上三角的标识对齐。
10、按下“ZERO/TEST”测量。
11、比色计闪烁“CL”约3秒。
12、比色计显示测量结果说明完成测量， 读数即为余氯浓度。
13、重复上述步骤完成其它样品的测量。
四、用户信息：
EO1 光吸收值太大 可能原因： 如镜头脏污等。
+Err 超出测量范围或样品浊度太大。
- Err 测量结果低于测量下限。
LOBAT 请更换电池。
五、技术规格：
光源： LED：λ=528nm
电原： 9V电池， （可测600次）
自动关机： 5分钟
使用环境： 5—40℃， 30—90%RH
认证通过： DIN EN 55 022， 61 000-4-2， 61 000-4-8
50 082-2，50 081-1， DIN VENV 50 140， 50 20
FCC Part 15 ClassA
ICES-003 Issue 2
六、测氯0.00—6.00mg/L的方法准备：
美国环保总署规定使用的测量氯的方法， 实用测量范围： 0.1—4.0mg/L
1、自由氯的测量：
①进行零点校正（见仪器操作）。
②将比色皿中的样品倒出，然后加入一片DPD1号药片，将药片捣碎，加入样品至10mL 标识处， 搅拌均匀， 拧紧比色皿瓶盖。
静置2分钟， 将比色皿放入比色计样品室中， 注意比色皿上的三角标识与比色计上的三角标识对齐。
③按下“ZERO/TEST”键。
④比色计屏幕显示“CL”约3秒。
⑤屏幕显示测量结果，余氯单位为mg/L。
2、总氯的测量：
①将1步中比色皿从比色计的样品室中取出，加入一片DPD3号药片到已显色的试样中。
用干净的搅拌棒搅拌使之溶解均匀，待反应2分钟后将比色皿重新放回比色计样品室内。
②按下“ZERO/TEST”开始测量。
③屏幕闪烁“CL”约3秒后， 屏幕显示总氯测量结果，单位为mg/L。
④测完每个样品后，需将比色皿及瓶盖彻底清洗干净。
3、化合氯：
化合氯=总氯-自由氯
4、总氯（使用DPD4号药片）
①若无需读出自由氯， 可用DPD4号药剂直接测出总氯。
②将比色皿清洗干净, 加入1片DPD4号药剂, 用干净的搅棒捣碎，加入样品至
10mL标识，搅拌均匀后拧上盖子， 静置3分钟待反应完全后将比色皿放入比色计样品室中。
③按下“ZERO/TEST”键开始测量。
④屏幕闪烁“CL”约3秒。
⑤屏幕显示总氯测量结果， 单位为mg/L。
5、测量精度：
0—1mg/L： ±0.05mg/L 1—2mg/L：±0.10mg/L
2—3mg/L： ±0.20mg/L 3—4mg/L： ±0.30mg/L
4—6mg/L： ±0.40mg/L
七、 测量注意事项：
注意测量方法的适用性， 分析标准及基体对方法的干扰。
药片仅用于化学分析，应妥善保存。
比色测量过程中为避免测量错误，特别应注意以下几点：
1、每次测量分析后应彻底清洗比色皿、 比色皿瓶盖及搅棒， 即使很微量的试剂
残留都会造成测量错误， 请用所提供的刷子清洗比色皿。
2、进行分析前确保比色皿外壁干燥且清洁，手指印或水滴均会导致测量误差，若
比色皿上有手印或污迹，需用镜头纸或绸布清除。
3、使用同一比色皿时必须进行“零点校正”然后再“测量”，因为精度有微小的差
别。
4、 进行零点校正及测量时， 必须确保比色皿上白色三角标识与比色计上样品室
上的白色三角标识对齐。
5、进行零点校正及测量时应拧上比色皿瓶盖。
6、比色皿内壁上的气泡会导致测量误差， 拧上盖子再振荡除去气泡避免由此产生
测量误差。
7、必须保证比色计样品室内不渗入任何水份，比色计样品室内渗入水会损坏比色
计电气系统， 如引起腐蚀等。
8、样品室内的镜头（LED及光敏头）脏污会导致测量误差，检查—若需要则进行
清洁—入射光表面到样品室距离应是一常数， 清洁请使用润湿的棉布或棉花。
9、添加药片时直接将药片从包装的锡箔加到比色皿内，避免用手接触药片。
10、若样品室温度与测量环境的温度差异太大会引起测量误差—如在镜头或比色皿
的密度变大。
11、为得到最佳测量结果， 测量时最好用移液管量取样品。
12、取样时取样体积应准确， 具体操作见英文说明。
