管廊主体结构施工工艺及质量控制 PPT
合集下载
综合管廊工程施工中的关键技术及质量控制
排放，减少对环境的影响。
03
多功能化
综合管廊工程不仅仅用于管道敷设，未来还将结合城市其他功能需求进
行设计，如设置停车位、商业设施等，实现综合管廊的多功能化，提高
其利用效率和经济效益。
THANKS
感谢您的观看
水平。
综合管廊工程在国外的应用现状
欧洲国家的应用经验
欧洲是综合管廊工程建设较早的地区，其中 法国、德国、英国等国家在综合管廊工程的 建设方面积累了丰富的经验，为其他国家提 供了有益的参考。
美国、日本等国的应用情 况
美国、日本等国在综合管廊工程的建设方面 也进行了探索和实践，形成了各自的特点和
优势。
浅埋暗挖法
总结词
一种适用于浅层地下的施工方法，通过控制爆破和注浆等手段加固土层。
详细描述
浅埋暗挖法适用于城市区域内的浅层地下空间开发，能够减小对地面交通和居民生活的影响，但施工 过程中需严格控制土层稳定和支护结构的安全。
Part
03
综合管廊工程的质量控制
施工前的质量控制
01
02
03
施工方案审查
明挖法
总结词
一种简单直接的施工技术，通过大面积开挖地面，建造完成 后回填。
详细描述
明挖法适用于场地开阔、地面无障碍物的区域，施工简单、 造价低，但对周围环境影响较大，需采取相应的支护措施。
暗挖法
总结词
一种在地下进行挖掘的施工方法，不占用地面空间。
详细描述
暗挖法适用于穿越建筑物、交通要道等地面有障碍物的区域，通过开挖隧道等方 式避开障碍物，施工过程中需注意防止坍塌和地下水渗漏。
工程验收与交接
在工程验收阶段，按照相 关规定进行验收，确保工 程符合验收标准，并完成 工程交接工作。

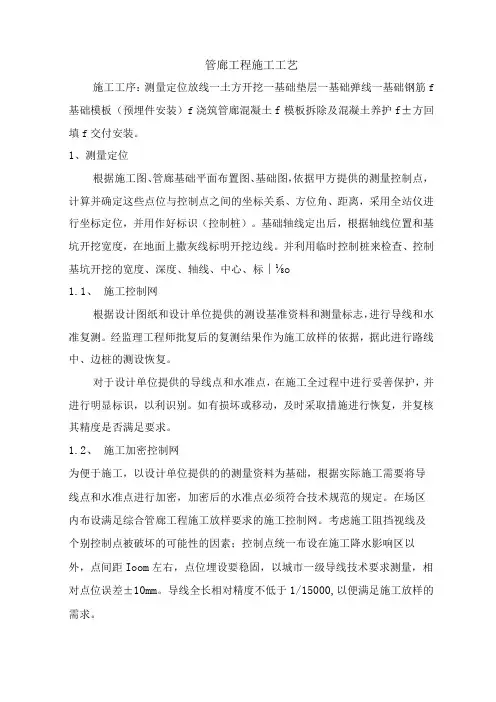

管廊工程施工工艺
管廊工程施工工艺施工工序：测量定位放线一土方开挖一基础垫层一基础弹线一基础钢筋f 基础模板（预埋件安装）f浇筑管廊混凝土f模板拆除及混凝土养护f±方回填f交付安装。
1、测量定位根据施工图、管廊基础平面布置图、基础图，依据甲方提供的测量控制点，计算并确定这些点位与控制点之间的坐标关系、方位角、距离，采用全站仪进行坐标定位，并用作好标识（控制桩）。
基础轴线定出后，根据轴线位置和基坑开挖宽度，在地面上撒灰线标明开挖边线。
并利用临时控制桩来检查、控制基坑开挖的宽度、深度、轴线、中心、标∣⅛o1.1、施工控制网根据设计图纸和设计单位提供的测设基准资料和测量标志，进行导线和水准复测。
经监理工程师批复后的复测结果作为施工放样的依据，据此进行路线中、边桩的测设恢复。
对于设计单位提供的导线点和水准点，在施工全过程中进行妥善保护，并进行明显标识，以利识别。
如有损坏或移动，及时采取措施进行恢复，并复核其精度是否满足要求。
1.2、施工加密控制网为便于施工，以设计单位提供的的测量资料为基础，根据实际施工需要将导线点和水准点进行加密，加密后的水准点必须符合技术规范的规定。
在场区内布设满足综合管廊工程施工放样要求的施工控制网。
考虑施工阻挡视线及个别控制点被破坏的可能性的因素；控制点统一布设在施工降水影响区以外，点间距Ioom左右，点位埋设要稳固，以城市一级导线技术要求测量，相对点位误差±10mm。
导线全长相对精度不低于1/15000,以便满足施工放样的需求。
1.3、高程控制测量高程控制桩不另埋设，全部利用首级及施工加密控制网点桩位。
以四等水准的精度指标进行测量，每Km 高差中误差小于±10mm,线路全长闭合差小于±20«mm（L -以Km 为单位），以满足施工放样的需求。
1.4、施工放样在加密施工控制网或施工轴线、中线控制桩的基础上，由测量组测设结构平面位置、开挖线、结构轴线等，并进行复核测量，以保证放样的准确性及精度。
地下综合管廊工程ppt课件
精选ppt课件
16
二是在全国开展一批地下综合管廊建设示范，在探索取得经验的基础上，城 市新区、各类园区、成片开发区域新建道路要同步建设地下综合管廊，老城 区要结合旧城更新、道路改造、河道治理等统筹安排管廊建设。已建管廊区 域，所有管线必须入廊；管廊以外区域不得新建管线。加快现有城市电网、 通信网络等架空线入地工程。三是完善管廊建设和抗震防灾等标准，落实工 程规划、建设、运营各方质量安全主体责任，建立终身责任和永久性标牌制 度，确保工程质量和安全运行，接受社会监督。四是创新投融资机制，在加 大财政投入的同时，通过特许经营、投资补贴、贷款贴息等方式，鼓励社会 资本参与管廊建设和运营管理。入廊管线单位应交纳适当的入廊费和日常维 护费，确保项目合理稳定回报。发挥开发性金融作用，将管廊建设列入专项 金融债支持范围，支持管廊建设运营企业通过发行债券、票据等融资。通过 城市集约高效安全发展提升民生福祉。
沈阳、苏州、海口、长沙、包头、白银、厦门、六盘水、十堰、哈尔滨
精选ppt课件
11
二、2015年工作总体部署（2015-03-5）
十二届全国人大三次会议在 人民大会堂开幕，听取国务 院总理李克强作政府工作报 告。
四、协调推动经济稳定增长和结构优化 稳增长和调结构相辅相成。我们既要全力保持经济在 合理区间运行，又要积极促进经济转型升级、行稳致 远。 增加公共产品有效投资。确保完成“十二五”规划重 点建设任务，启动实施一批新的重大工程项目。主要 是：棚户区和危房改造、城市地下管网等民生项目， 中西部铁路和公路、内河航道等重大交通项目，水利、 高标准农田等农业项目，信息、电力、油气等重大网 络项目，清洁能源及油气矿产资源保障项目，传统产 业技术改造等项目，节能环保和生态建设项目。
会议指出，针对长期存在的城市地下基础设施落后的突出问题，要从我国 国情出发，借鉴国际先进经验，在城市建造用于集中敷设电力、通信、广电、 给排水、热力、燃气等市政管线的地下综合管廊，作为国家重点支持的民生工 程。这是创新城市基础设施建设的重要举措，不仅可以逐步消除“马路拉链”、 “空中蜘蛛网”等问题，用好地下空间资源，提高城市综合承载能力，满足民 生之需，而且可以带动有效投资、增加公共产品供给，提升新型城镇化发展质 量，打造经济发展新动力。会议确定，一是各城市政府要综合考虑城市发展远 景，按照先规划、后建设的原则，编制地下综合管廊建设专项规划，在年度建 设中优先安排，并预留和控制地下空间。
城市地下综合管廊建设课件
模糊，具有不确定性。
学习交流PPT
6
地下综合管廊附属设施系统
主要有九大系统组成：
通风系统
消防系统
照明系统
排水系统
受配电系统
有害气体监测系统
学习交流PPT
报警系统 标识系统 监控管理系
7
2 地下综合管廊设计要求
学习交流PPT
8
地下管廊设计要求
平面布置学习图交流PPT
平面布置
综合管廊工程规划应结 地下管线现状，在城市 轨道交通、给水、雨水 再生水、天然气、热力 通信、地下空间利用等 划以及地下管线综合规 础上，确定综合管廊布
学习交流P地PT 下管廊管线布置图
4
管廊分类
学习交流PPT
管廊分类
• 综合管廊宜分为干线综 管廊、支线综合管廊及 线管廊。
• 干线综合管廊：用于容 城市主干工程管线采用 立分舱方式建设的综合 廊；宜设置在机动车道 道路绿化带下。
• 支线综合管廊：用于容 城市配给工程管线采用 舱或双舱方式建设的综 管廊；宜设置在道路绿 带、人行道或非5机动车
学习交流PPT
25
顶管法
顶管施工
学习交流PPT
26
5、浅埋暗挖法 在明挖法和盾构法不适用的条件下，浅埋暗挖法显示了巨大优越性。具有灵活 对道路、地下管线和路面环境影响性小，拆迁占地少，不扰民的特点，适用于 好的城区改造。
城市地下综合管廊建设
学习交流PPT
1
01 城市地下综合管廊概念 02 地下综合管廊设计要求 03 地下综合管廊建设施工方法 04 BIM技术在建设地下综合管廊中的应用
学习交流PPT
2
1 城市地下综合管廊概念
学习交流PPT
3
地下综合管廊工程市政ppt课件
施工方法
根据地下综合管廊的结构类型和地质条件，选择适宜的施工方法，包括明挖 法、暗挖法、顶管法等，确保施工质量和安全。
03
地下综合管廊施工与技术要求
施工前的准备工作
勘测地质条件
进行详细的勘测工作，了解工程场地的地形、地质、水 文等条件，为施工提供基础数据。
设计施工方案
根据工程要求和勘测数据，制定详细的施工方案，包括 施工组织、技术措施、安全保障等。
增强城市抵御灾害能力
提高城市规划水平
地下综合管廊能够提高城市对于自然灾害和 人为灾害的抵御能力，保障城市的安全和稳 定。
地下综合管廊能够提高城市规划的整体水平 ，使城市管线规划更加科学合理，满足城市 发展的长期需要。
02
地下综合管廊规划与设计
规划原则与标准
01
符合城市总体规划
地下综合管廊的规划应符合城市总体规划，与城市发展相协调，满足
工程三：某镇地下综合管廊工程实例
工程概述
该工程位于镇中心区域，全长约5公里，采用明挖法施工
施工特点
该工程注重文化保护，与当地历史建筑相融合；采用智能化的监控和管理手段，有效控制了施工安全和质量
效果分析
该工程的建成提高了镇区居民的生活品质和环境质量，保障了城市各项基础设施的安全运行；同时为该镇未来的发展奠定 了坚实基础
特点
地下综合管廊具有高效、集约、节能、环保、安全等优点， 能够解决城市发展过程中的各种管线问题，提高城市综合承 载能力。
地下综合管廊的发展历程
起源
地下综合管廊的起源可以追溯到19世纪末的欧洲，当时是为了解决城市管线混乱、影响市 容和安全的问题而提出的。
发展
地下综合管廊在欧洲和日本等发达国家和地区得到了广泛应用和发展，技术和管理水平也 逐渐提高。
根据地下综合管廊的结构类型和地质条件，选择适宜的施工方法，包括明挖 法、暗挖法、顶管法等，确保施工质量和安全。
03
地下综合管廊施工与技术要求
施工前的准备工作
勘测地质条件
进行详细的勘测工作，了解工程场地的地形、地质、水 文等条件，为施工提供基础数据。
设计施工方案
根据工程要求和勘测数据，制定详细的施工方案，包括 施工组织、技术措施、安全保障等。
增强城市抵御灾害能力
提高城市规划水平
地下综合管廊能够提高城市对于自然灾害和 人为灾害的抵御能力，保障城市的安全和稳 定。
地下综合管廊能够提高城市规划的整体水平 ，使城市管线规划更加科学合理，满足城市 发展的长期需要。
02
地下综合管廊规划与设计
规划原则与标准
01
符合城市总体规划
地下综合管廊的规划应符合城市总体规划，与城市发展相协调，满足
工程三：某镇地下综合管廊工程实例
工程概述
该工程位于镇中心区域，全长约5公里，采用明挖法施工
施工特点
该工程注重文化保护，与当地历史建筑相融合；采用智能化的监控和管理手段，有效控制了施工安全和质量
效果分析
该工程的建成提高了镇区居民的生活品质和环境质量，保障了城市各项基础设施的安全运行；同时为该镇未来的发展奠定 了坚实基础
特点
地下综合管廊具有高效、集约、节能、环保、安全等优点， 能够解决城市发展过程中的各种管线问题，提高城市综合承 载能力。
地下综合管廊的发展历程
起源
地下综合管廊的起源可以追溯到19世纪末的欧洲，当时是为了解决城市管线混乱、影响市 容和安全的问题而提出的。
发展
地下综合管廊在欧洲和日本等发达国家和地区得到了广泛应用和发展，技术和管理水平也 逐渐提高。
管廊主体结构施工工艺及质量控制培训课件(45张)PPT
第二节、管廊工程重点、难点
1、 管廊防水。
2、 管廊主体及回填后道路不均匀沉降的问题。
3、 全断面大面积开挖，并且开挖与回填间隔时间较长。
4、 管廊基坑两侧可能有高空网线等障碍物无法迁移，尤 其是高压线下施工难度大，危险系数高，同时需对线塔进 行保护。
第三节：针对重点、难点取得的技术措施
一、管廊防水 二、管廊回填问题的解决 三、晾槽时间长，合理缩短工期，同时加 强边坡防护及排水措施。 四、安全吊装作业、线塔围护
综合管廊就是地下城市管道综合走廊。即在城市地下建造 一个隧道空间，将电力、通信，燃气、供热、给排水等各种工 程管线集于一体，设有专门的检修口、吊装口和监测系统，实 施统一规划、统一设计、统一建设和管理，是保障城市运行的 重要基础设施和“生命线”。
第二节： 国家政策
《国务院办公厅关于推进 城市地下综合管廊建设的指导 意见》（国办发〔2015〕61 号）于2015年8月10日公布。 工作目标是到2020年，建成 一批具有国际先进水平的地下 综合管廊并投入运营，反复开 挖地面的“马路拉链”问题明 显改善，管线安全水平和防灾 抗灾能力明显提升，逐步消除 主要街道蜘蛛网式架空线，城 市地面景观明显好转。
一、管廊防水
1、管廊变形缝处设置止水带，底板及侧墙外墙为背贴式 止水带，侧墙及顶板混凝土中预埋中置式止水带。因此处为管 廊防水的薄弱环节，经项目部共同协商决定，将止水带厚度由 图纸要求的≥4mm，定为6mm厚，切齿高为8mm，并与生产厂 家沟通，生产止水带加长，在一个变形缝止水带为一条，减少 搭接，满足规范要求。
2、施工缝处进行凿毛处理保证两次浇筑的混凝土结合密实、 牢固，而且在施工缝处放置止水钢板，严格把控钢板的厚度，且 搭接处双面满焊。
综合管廊施工专家论证 PPT课件
土层编号 2 3 4 5 6
土层名称 粉质粘土 粉质粘土 细砂 粉质粘土夹砂 中砂
渗透系数（m/d） 0.07 0.05 35.00 0.10 40.00
7
目录
诚信▪关爱▪规范▪进取▪共赢
护养护资金的有效利用及分配
一
工程概况
二 施工总体部署
三 施工要求和技术保证条件
目录
四 施工方案
五 应急预案
六 安全、文明、环境保障措施
4台
注浆
电子计量三缸 注浆泵
4
空压机
WY-9/7
10m3/h 4台
破除桩头
5
移动起重机
QVY250A
50T
4台 机械组装、起吊型钢
6
交流电焊机
30KVA
20台
焊接型钢
7
拔桩机
BY200-I型
2台 起拔型钢、打桩下沉
8
发电机
200kw
2台
停电期间备用
9
水车
10t
4台
三轴钻机及除尘
10
挖机
225
12台
基坑开挖、破除路面及 桩头
诚信▪关爱▪规范▪进取▪共赢
一、编制依据
1、xx市xx综合管廊施工图设计 2、xx市xx综合管廊基坑支护施工图设计 3、本工程涉及相关招标文件、投标文件 4、国家相关法律、法规及规范性文件 5、《城市综合管廊工程技术规范》（GB50838-2015） 6、《建筑结构荷载规范 》（GB50009-2012） 7、《建筑基坑支护技术规程 》（JGJ120-2012 ） 8、《型钢水泥搅拌墙技术规程》（JGJ/T199-2010） 9、《钢结构设计规范》（GB50017-2003） 10、对现场实际勘察、调查及测量取得的第一手资料； 11、投入本工程全体员工的整体素质、施工技术、管理水平以及对本工程投入的机械设备 装备水平。
综合管廊结构设计要点PPT58页
二、综合管廊结构计算
土层剪力
(z)
Gd 2H
1 2
umax
sin
z 2H
(s) ( U + B ) 2
二、综合管廊结构计算
结构惯性力
结构惯性力可按下式进行计算
Fi miui
式 自由中土：u层i 为发结生最构大顶相底对板位位移置时处
刻相对于结构i单元位置处的加 速度。
二、综合管廊结构计算
反应位移法计算示例（吊装口）
二、综合管廊结构计算
此方法简单明了，利于进行快速计算，但是设计者往往忽略节点的弯矩平衡对构件厚度及实配钢 筋的要求。
二、综合管廊结构计算
此方法简单明了，利于进行快速计算，但是设计往往忽略节点的弯矩平衡对构件厚度及实配钢筋 的要求。
二、综合管廊结构计算
另外针对一些集约化孔口布置的地段，其计算模型需要注意按实际进行调整。 适宜的做法：
三、综合管廊防水设计
1、现阶段综合管廊防水存在的问题
由于现行规范未对综合管廊中的永久性防水材料（橡胶止水带、防水卷材等）的使用年限做出明 确的规定和要求，与综合管廊设计使用年限存在差异。
设计使用年限是指设计规定的结构或结构构件不 需进行大修即可达到其预定目的的使用年限，即 一个构建筑物在正常设计、正常施工、正常使用 和一般维护下所应达到的使用年限，当构建筑物 达到设计使用年限后，经过鉴定和维修，可继续 使用。因此同一构建筑物中不同专业的设计使用 年限可以不同，例如：保温、给排水管道、室内 外装修和防水措施等均可有不同的设计使用年限 。
三、综合管廊防水设计
2、针对存在问题的对策——提高设计标准
1）管廊位于绿化带下或下穿水景区域时，综合管廊顶板提高为一级防水。
2）采用钢边止水带
综合管廊施工方法浅析PPT课件
。
名挖预制拼装法
综合管廊施工方法浅析(ppt157页)
综合管廊施工方法浅析(ppt157页)
综合管廊的施工方法概述
4、盾构法： 使用盾构机在地中推进，通过盾构外壳 和管片支撑四周围岩，防止发生隧道内的坍 塌，同时在开挖面前方用刀盘进行土体开挖， 通过出土机械运出洞外，靠推进油缸在后部 加压顶进，并拼装预制混凝土管片，形成隧 道结构的一种机械化施工方法。
下综合管廊建设，扩大公共产品供给提高新型城镇化质量。会议指出，地下管廊是 国家重点支持的民生工程，也是创新城市基础设施建设的重要举措，可以带动有效 投资、增加公共产品供给，提升新型城镇化发展质量，打造经济发展新动力。地下 综合管廊建设有望加速，万亿投资盛宴即将开启。
