电路分析试题库(有答案) ()

第一章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是、对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。

3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。

无源二端理想电路元件包括电阻元件、电感元件和电容元件。

4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。

6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。

7、电位具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。

9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。

10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。

11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有支路电流的约束关系， KVL 定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。

电感基础知识图片及试题

电感基础知识图片及试题一．电感外形图片二、电感的基本知识和应用（一）电感的基本知识电感分两种，自感和互感，电感线圈的作用是“通直阻交”与电容组合构成高通、低通滤波电路，移相电路、谐振电路。

变压器可以变压、变流、变阻抗。

1.电感的有关计算（1）物理公式mR N L 2=，S l R m μ=,N 线圈匝数，l 磁路长度单位米，μ磁导率。

μ=r εε0 0ε 真空中磁导率 m H 7-0104⨯=πε，r ε相对磁导率S 线圈面积;IL ∆∆Φ=。

（2）电工计算公式：LX L L π2= L X 感抗，单位欧姆。

（3）电感储存的能量221LI W =单位焦耳。

（4）品质因数Q 。

品质因数Q 是表示线圈质量的物理量。

Q 值大，损耗小。

2.电感的分类（1）单层线圈（2）多层线圈（3）蜂房式线圈（二）电感的应用1.自感线圈滤波电感振荡线圈工字电感应用于电子设备，有滤波贴片电感应用于射频无线电通讯谐振等作用特点Q值大信息设备、雷达检波、音频设备等色环电感应用于电脑周边设备、通讯高频大功率电感应用于移动通讯、射设备、信号滤波、遥控器等。

频收发器、蓝牙模块、振荡电路。

2.互感线圈（1）变压器（2）互感器两种形式，防护型和保护型。

防护型用来检测，保护型把信号传递给保护装置。

电压互感器电流互感器（三）电感的其他应用，电感式传感器1.基本原理利用电磁感应将非电量，如：压力、位移等转换为电感量的变化输出。

2.电感传感器的应用电感式接近传感器电感式位移传感器三、电感基础知识试题(一）填空题1.电感的基本功能是（通直阻交、滤波）。

2.电感可以把电能转化成磁场能量储存在磁场中，也可以（把磁场能量转化为电能）输出。

3.直流单闭合回路，一电感与白炽灯串联，测得电路中的电流为0.5A ，则电感两端电压为（0）V。

4. 50Hz交流电源电路中，已知感抗为628Ω，该电感为（1H）。

5. 电感与电容的功能区别是（电感是通直阻交，电容是隔直通交）。

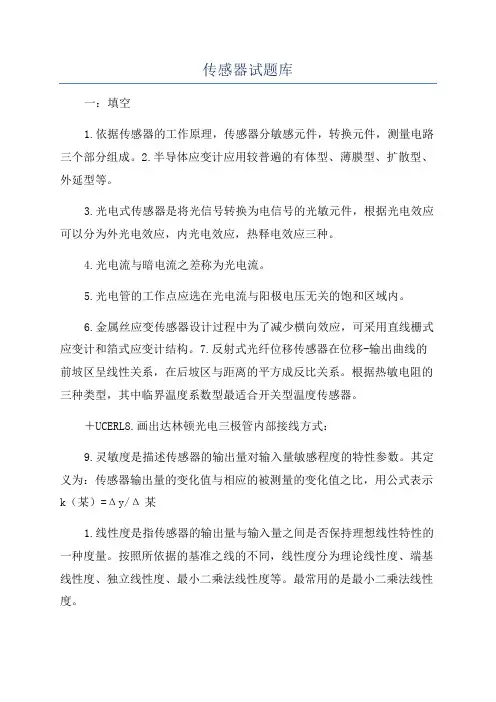

传感器试题库

传感器试题库一：填空1.依据传感器的工作原理，传感器分敏感元件，转换元件，测量电路三个部分组成。

2.半导体应变计应用较普遍的有体型、薄膜型、扩散型、外延型等。

3.光电式传感器是将光信号转换为电信号的光敏元件，根据光电效应可以分为外光电效应，内光电效应，热释电效应三种。

4.光电流与暗电流之差称为光电流。

5.光电管的工作点应选在光电流与阳极电压无关的饱和区域内。

6.金属丝应变传感器设计过程中为了减少横向效应，可采用直线栅式应变计和箔式应变计结构。

7.反射式光纤位移传感器在位移-输出曲线的前坡区呈线性关系，在后坡区与距离的平方成反比关系。

根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感器。

＋UCERL8.画出达林顿光电三极管内部接线方式：9.灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。

其定义为：传感器输出量的变化值与相应的被测量的变化值之比，用公式表示k（某）=Δy/Δ某1.线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一种度量。

按照所依据的基准之线的不同，线性度分为理论线性度、端基线性度、独立线性度、最小二乘法线性度等。

最常用的是最小二乘法线性度。

2.根据敏感元件材料的不同，将应变计分为金属式和半导体式两大类。

3.利用热效应的光电传感器包含光---热、热---电两个阶段的信息变换过程。

4.应变式传感器一般是由电阻应变片和测量电路两部分组成。

5.传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。

6.在光照射下，电子逸出物体表面向外发射的现象称为外光电效应，入射光强改变物质导电率的物理现象称为内光电效应7.光电管是一个装有光电阴极和阳极的真空玻璃管。

8.光电管的频率响应是指一定频率的调制光照射时光电输出的电流随频率变化的关系，与其物理结构、工作状态、负载以及入射光波长等因素有关。

多数光电器件灵敏度与调制频率的关系为Sr（f）=Sr。

/(1+4π2f2τ2)9.国家标准GB7665--87对传感器下的定义是：能够感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。

传感器技术考试试题

传感器技术考试试题一、选择题（每题 3 分，共 30 分）1、以下哪种传感器常用于测量温度？（）A 电容传感器B 电感传感器C 热电偶传感器D 压电传感器2、电阻应变式传感器的工作原理是基于（）A 电阻应变效应B 压电效应C 热电效应D 磁电效应3、能够测量位移的传感器不包括（）A 光栅传感器B 霍尔传感器C 电感式传感器D 电容式传感器4、下列哪项不是传感器的静态特性指标（）A 线性度B 灵敏度C 频率响应D 重复性5、光电传感器的工作基础是（）A 光电效应B 电磁感应C 压电效应D 霍尔效应6、以下哪种传感器适用于测量微小的压力变化？（）A 压阻式压力传感器B 电容式压力传感器C 电感式压力传感器D 应变式压力传感器7、超声波传感器是利用（）来工作的。

A 超声波的反射B 超声波的折射C 超声波的衍射D 超声波的干涉8、湿度传感器通常基于以下哪种物理量的变化来测量湿度？（）A 电阻B 电容C 电感D 电压9、智能传感器与传统传感器的主要区别在于（）A 精度更高B 具备信号处理能力C 体积更小D 价格更低10、以下关于传感器的说法，错误的是（）A 传感器可以将非电量转换为电量B 传感器的输出信号通常是标准的电信号C 传感器的精度越高越好D 传感器的响应时间越短越好二、填空题（每题 3 分，共 30 分）1、传感器通常由_____、＿____和_____三部分组成。

2、按照工作原理，传感器可分为_____、＿____、＿____等类型。

3、电容式传感器根据改变电容的方式不同，可分为_____、＿____和_____三种。

4、热电偶产生的热电势由_____和_____两部分组成。

5、光电传感器按照接收光的方式不同，可分为_____、＿____、＿____和_____四类。

6、常用的压力传感器有_____、＿____、＿____和_____等。

7、测量位移的传感器中，＿____传感器精度高，＿____传感器测量范围大。

电路分析试题和答案(全套)

电路分析试题（Ⅰ）二. 填空（每题1分，共10分）1．KVL体现了电路中守恒的法则。

2．电路中，某元件开路，则流过它的电流必为。

3．若电路的支路数为b，节点数为n，则独立的KCL方程数为。

4．在线性电路叠加定理分析中，不作用的独立电压源应将其。

5．若一阶电路电容电压的完全响应为uc(t)= 8 - 3e-10t V,则电容电压的零输入响应为。

7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期T 为。

8．正弦电压u1(t)=220cos(10t+45°)V, u2(t)=220sin(10t+120°)V,则相位差φ12＝。

9．若电感L＝2H的电流i =2 cos(10t+30°)A (设u ,i为关联参考方向)，则它的电压u为。

三．求下图单口网络的诺顿等效电路，并画等效电路图。

(15分)ab四．用结点分析法，求各结点电位和电压源功率。

(15分)1 2五．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥0电感电流i L(t) ,并画出波形。

(15分)电路分析试题（Ⅱ）二. 填空（每题1分，共10分）1．电路的两类约束是。

2．一只100Ω，1w的电阻器，使用时电阻上的电压不得超过V。

3．含U S和I S 两直流电源的线性非时变电阻电路，若I S单独作用时，R 上的电流为I′，当U S单独作用时，R上的电流为I"，（I′与I"参考方向相同），则当U S和I S 共同作用时，R上的功率应为。

4．若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为。

5．实际电压源与理想电压源的区别在于实际电压源的内阻。

6．电感元件能存储能。

9．正弦稳态电路中, 某电感两端电压有效值为20V，流过电流有效值为2A，正弦量周期T =πS , 则电感的电感量L＝。

10．正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为。

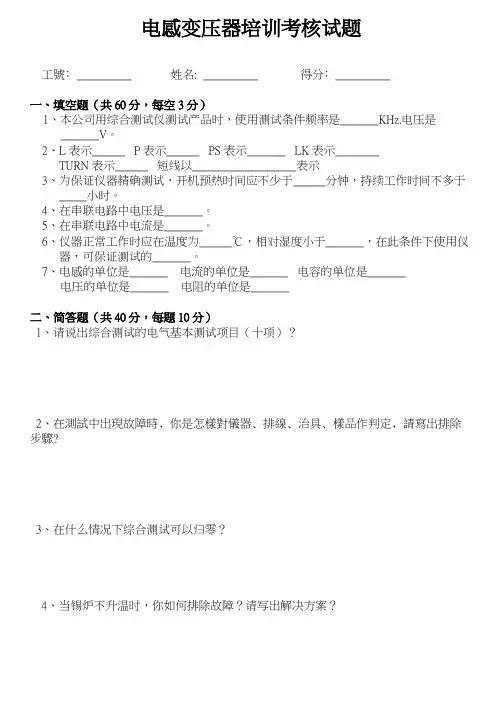

电感变压器培训考核试题

电感变压器培训考核试题
工號﹕__________ 姓名: __________ 得分﹕__________
一、填空题（共60分，每空3分）
1、本公司用综合测试仪测试产品时，使用测试条件频率是_______KHz,电压是
_______V。

2、L表示______ P表示______ PS表示_______ LK表示________
TURN表示______ 短线以___________________表示
3、为保证仪器精确测试，开机预热时间应不少于______分钟，持续工作时间不多于
_____小时。

4、在串联电路中电压是_______。

5、在串联电路中电流是_______。

6、仪器正常工作时应在温度为______℃，相对湿度小于_______，在此条件下使用仪
器，可保证测试的_______。

7、电感的单位是_______ 电流的单位是_______ 电容的单位是_______
电压的单位是_______ 电阻的单位是_______
二、简答题（共40分，每题10分）
1、请说出综合测试的电气基本测试项目（十项）？
2、在測試中出現故障時﹐你是怎樣對儀器﹑排線﹑治具﹑樣品作判定﹐請寫出排除步驟?
3、在什么情况下综合测试可以归零？
4、当锡炉不升温时，你如何排除故障？请写出解决方案？。

招聘技术员试题.docx

招聘技术员试题
姓名：_______________ 一、概念题（每题3分，共24分）：
1）电感的定义：流过线圈的电流所产生的电磁感应的能量叫电感__________________________
______________________________________________________________________ ;
2）电容的定义：两个导体用一块绝缘体隔开所组成的电子元件叫电容______________________
3）的单位为特斯拉，1T= _________ m T=Gass；
4）法拉第电磁感应定理：在一个闭和电路中的一段导体所作切割磁力线时导体所产生的电流的现像叫电磁感应，就是电生磁，磁生电的现象;
5）真空的磁导率坊=；
6）伏秒值平衡是指：___________________________________________________________________
7）电路节点的基耳霍夫定律：-
8）趋肤效应是指：o 二、计算题（20分）：
1）如下图计算输出电压Vout （5分）:
220VAC
2）如下图计算输出电压Vout （5分）:
解：VOUT=12V 3）如下图计算输出电压Vout （5分）：
解：V0UT=1.5V 4）请画出Vout的波形（5分）：
四、电路设计题（36）：
1）输入：110V±20%/50Hz,输出12V/6A,请画出功率的电路（12分）
2）输入电压：36-75VDC, PWM IC为UC3842，请画给PWM IC供电的电路（12分）3）输出电压1.8V,输出电流40A, PWMIC为UC2843，请画输出电压的反馈电路（12分）。

电路试题

一、判断题(每题2分)1.在换路瞬间，如果电感电流不跃变，则电感电压将为零。

（）2.当电感元件在某时刻t的电流i(t) = 0时，电感元件两端的电压u(t)不一定为零；同样，当u(t) = 0时，i(t)不一定为零。

3.实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。

（）4.某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。

当某层发生开路故障时，另二层电器一般不能正常工作。

（）5.如图所示，当i1按图示方向流动且不断增大时，i2的实际方向如图所示。

（）M6、1kWh单位表示1kW的用电器在额定情况下1h内所消耗的功率。

（×）7、有一个100Ω的负载要想从内阻为50Ω的电源获得最大功率，采用一个相同的100Ω（×）8、电路中任意两个结点之间连接的电路统称为支路。

（×）9、电容在直流稳态电路中相当于开路。

（√）10、一个实际电源即可用实际电压源也可用实际电流源来等效。

（√）11、电功率也称功率，是指单位时间内电路产生或消耗的电能，基本单位是W。

（√）12、电容器和电感器只进行能量转换,所以说它们是贮能元件。

（√）13、变压器两侧的电压有效值与两侧绕组的匝数成正比。

（√）１14、实用中的任何一个两孔插座对外都可视为一个有源二端网络。

（√）15、正弦量的三要素是指它的最大值、角频率和初相位。

（√）二、填空题(每题1分)1.正弦量的三要素是指（）、（）、（）2.线性无源二端网络的阻抗与网络的结构、元件参数及（）有关。

3.复功率~S的定义为~S=（），它的实部表示（）功率，它的虚部表示（）功率，它的模表示（），它的辐角表示（）。

4.对称三相电路中，电源线电压为220V，负载作三角形联结，每相阻抗Z= 22Ω，则线电流为（）；三相总有功功率为（）。

5.由q -u平面中一条曲线所确定的元件称为（）元件；由ψ-i平面中一条曲线所确定的元件称为（）元件。

传感器试题(答案)知识讲解

传感器试题(答案)《传感器及应用技术》期末考试试题（C套）答案一、填空题（每空1分，共30分）：1、现代信息技术的三大支柱是指：传感器技术、通信技术、计算机技术2、国家标准(GB7665-87)对传感器(Transducer/Sensor)的定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。

3、传感器由敏感元件、传感元件、测量转换电路和辅助电源三部分组成。

4、现代科学技术使人类社会进入了信息时代，来自自然界的物质信息都需要通过传感器进行采集才能获取。

5、测量结果与被测量的约定真值之间的差别就称为误差。

6、对测量结果评价的三个概念（１）精密度、（２）准确度、（３）精确度7、对传感器的输出量与输入量之间对应关系的描述－－称为传感器的特性。

8、电阻应变式传感器的工作原理是将电阻应变片粘贴到各种弹性敏感元件上，使物理量的变化变成应变片的应力、应变变化，从而变成电阻值变化。

9、热电阻温度计是利用金属导体或半导体材料的电阻率随温度而变化的特性进行温度测量。

10、电感式传感器是利用电磁感应原理，将被测非电量的变化转换成线圈的电感变化的一种传感器。

11、压电传感器是一种典型的自发电式传感器。

它以某些电介质的压电效应为基础，在外力作用下，在电介质的表面产生电荷，从而实现非电量的电测转换。

12、热电偶产生的热电势一般由⑴接触电势和⑵温差电势组成。

13光电式传感器是利用光敏元件将光信号转换为电流信号的装置。

14、霍尔传感器是利用霍尔效应原理制成的传感器，主要用来测量磁场的大小。

15、电容式传感器有变面积式、变间隙式和变介质式三种。

16、当输入端加电流I，并在元件平面法线方向加磁感强度为B的磁场，那么在垂直于电流和磁场方向上将产生电动势，这种现象就是霍尔效应。

二、选择题（每1分，共30分）：1、传感器的精确度是指（ A ）A传感器的输出指示值与被测量约定真值的一致程度B传感器输出量y和输入量x之比C传感器能够测量的下限值(y min)到上限值(y max)之间的范围D输出量与输入量之间对应关系2、不是基于物质的热胀冷缩现象来反映被测温度高低的是（ D ）。

电路理论基础模拟试题及答案3套

■ 模拟试题四：一、填充题：在下列各题中，请将题目所要求的解答填入各横线上方。

(本大题共5小题，每题4分，总计20分)1、某一端口的电流、电压的瞬时值表达式分别为，V，该端口其吸收的平均功率____。

[点击查看答案]答：2、为求一线圈（电阻和电感串联）的电感，在其两端加正弦交流电压，电压源的角频率为100，测得其两端电压为100V，电流为2A，消耗的平均功率为120W，则其电感____。

[点击查看答案]答：3、某一阶电路的全响应，若初始条件不变而激励源幅值减少为原来的一半，则其全响应为____。

[点击查看答案]答：4、图1所示电路中，如，，则____。

[点击查看答案]答：5、图2所示电路中，电压源提供的功率____。

[点击查看答案]答：二、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入括号中。

(本大题共5小题，每题4分，总计20分) 1．一个理想独立电压源的基本特性是（）:A.其两端电压与流过的电流无关;流过的电流可为任意值,由外电路即可确定B.其两端电压与流过的电流有关;流过的电流不为任何值,由电压源即可确定C.其两端电压与流过的电流无关;电流必定由电压源正极流出,可为任意值D.其两端电压与流过的电流有关;电流未必由电压源正极流出,可为任意值[点击查看答案]答：A2．已知某正弦电压V, 正弦电流A, 则、之间的相位关系是（）A.超前 B 超前 C. 超前 D. 、同相位[点击查看答案]答：B3．RLC串联谐振电路达到谐振时，以下论述中正确的是(时)（）A.电容两端电压达最大值B.电感两端电压达最大值C.电阻两端电压达最大值D.以上三个电压均达最大值[点击查看答案]答：C4．下列关于三相电路的电压(电流)的关系式中,正确的是（）A.任何三相电路中,线电流++=0；B.任何三相电路中,线电压++=0；C.任何三角形联接的三相电路中,；D.任何星形联接的三相电路中, 。

[点击查看答案]答：B5．三个大小均为的电阻接成星形，则其等效的三角形解法中每个电阻的阻值为（）A.；B.3；C.；D.2[点击查看答案]答：B三、综合计算题。

电路电子技术综合考试试题及答案(选择题)

1：在本征半导体中参加元素可形成N 型半导体，参加元素可形成P 型半导体。

1.五价2.四价3.三价2：直流稳压电源中滤波电路的目的是。

1.电压2.将高频变为低频3.将交、直流混合量中的交流成分滤掉3：1.2V2.3V3.6V4：R 、L 串联的正弦交流电路中，复阻抗为〔〕1.2.3.5：欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入。

1.电压串联负反应2.电压并联负反应3.电流串联负反应4.电流并联负反应6：接成Y形的三个电阻都是30Ω，那么等效Δ形的三个电阻阻值为〔〕1.全是10Ω2.两个30Ω一个90Ω3.全是90Ω7：整流的目的是。

1.将交流变为直流2.将高频变为低频3.将正弦波变为方波8：电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将〔〕1.增大2.减小3.不变9：1.＞0V2.＝0V3.＜0V10：1.25°2.95°3.115°11：稳压管的稳压区是其工作在。

1.正向导通2.反向截止3.反向击穿12：工频电压有效值和初始值均为380V，那么该电压的瞬时值表达式为〔〕1.2.3.13：三相对称电路是指〔〕1.380V2.负载对称的电路3.电源和负载均对称的电路14：在单相桥式整流电路中，假设有一只整流管接反，那么。

1.输出电压约为2U D2.变为半波直流3.整流管将因电流过大而烧坏15：欲得到电流－电压转换电路，应在放大电路中引入。

1.电压串联负反应2.电压并联负反应3.电流串联负反应4.电流并联负反应16：设二极管的端电压为U，那么二极管的电流方程是。

1.I S e U2.3.17：RLC并联电路在f0时发生谐振，当频率增加到2f0时，电路性质呈〔〕1.电阻性2.电感性3.电容性18：实验室中的交流电压表和电流表，其读值是交流电的〔〕。

1.最大值2.有效值3.瞬时值19：欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入。

试题参考答案

应用电子专业和移动通信技术专业专业基础知识考核参考答案一、填空题：(每空1分,共20分)一、电容在电路中具有通高频，阻低频 ; 通交流，阻直流的作用。

缘故：C1Z L ω=，ω↑→Z C ↓。

即频率越高，在电容上成立的电压越小。

例图电路：分析：图（a ）所示电路为高通，电容上直流低频压降大，电阻R 直流和低频电压低，而对高频信号而言，在R C 分压中，C 上分压小，那么R 输出的电压高。

上图(b )所示电路为低通。

二、电感在电路中具有通低频，阻高频 ; 通直流，阻交流的作用。

缘故：L Z L ω=，ω↑→Z L ↑。

即频率越高，在电感上成立的电压越大。

例图电路：分析：3、当七段数码显示器各发光二极管的公共端接正电源V CC 时，这种接法称为共阳接法。

现在，假设要显示3字，那么字中，各段驱动电平如下： f 、e 为高电平， a 、b、c、d、g 为低电平。

任何电路工作都必需形成回路，在信号源的外部必然要从高电平端流向低电平端。

在信号源端从低电平流向高电平端。

图例：4、填写TTL门电路的典型参数：输出高电平V OH：，输出低电平V OL： .记住这一参数，在不同类型的门相连时可保证适合的电平。

五、三极管工作在放大状态必需外加正确的直流偏置，使发射结正偏, 集电结反偏。

注意：发射结是指BE结，集电结是指CE结，因此不能用发射极和集电极来替代。

六、额定功率10KW、额定电压220V的电源设备，当它接上220V、8A的电阻性负载时，电源的输出电流为____8A_____ 。

计算公式：负载功率为：P=UI=220×8=1760W= KW ,而电源的功率为：10KW。

由于电源提供的电源电压和负载的额定电压相等，而且电源的功率大于负载功率。

因此负载工作在额定功率下。

工作电流为额定电流，即为：8A7、已知一个晶体三极管工作在放大状态，并测得三个极的电位别离为-9V、、-3V那么此管为P N型的管子。

工程测试技术试题及答案

复习总结一、概念题1.测试过程中，若所测试的信号不随时间变化或变化非常缓慢，称这种测试称为静态测试。

如果所测试的信号随时间周期变化或变化很快，这种测试称为动态测试。

2.传感器是把被测量转换成易于变换、传输和处理的一种器件或装置。

3.按构成原理分类，电阻应变片、热敏电阻、压电晶片属物性型传感器。

4.按构成原理分类，电容传感器、自感型电感式传感器属结构型传感器。

5.为提高和改善传感器的技术性能，可采取以下技术措施：差动技术、平均技术以及补偿与修正技术。

6.传感器的定度曲线（或标定曲线）与拟合直线之间的偏离程度称为传感器的线性度。

7.传感器的灵敏度是指稳态时，输出变化量与输入变化量之间的比值。

8.对于一阶传感器系统，当其时间常数（或τ）越小，其频率响应特性越好。

9.激波管标定系统中，激波管的作用是一种动态标定设备，能产生阶跃压力信号输出。

10.金属电阻应变片的规格一般以面积（或长×宽）和初始阻值表示。

11.用电阻应变片测量构件的变形，影响电阻应变片电阻变化的因素有：应变片的灵敏度和初始阻值、被测构件的应变量、以及应变片沿构件的粘贴方向。

（因为：△R=KεR，K 为灵敏度，R为应变片初始阻值，ε被测构件的应变量）12.将电阻丝绕成应变片后，由于存在横向效应，其灵敏系数一般会减小。

13.在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，全桥接法可以得到最大灵敏度输出。

14.应变片的温度误差补偿方法通常可分为：桥路补偿法、应变片自补偿法。

15.根据工作原理，变气隙型自感式传感器的灵敏度具有理论上的非线性。

16.电涡流接近开关结构简单，根据其工作原理，不可用来进行类似如玻璃瓶、塑料零件以及水的液位的检测。

17.在差动式自感传感器中，若采用交流桥路为变换电路，常出现零点残余电压现象，该现象使传感器灵敏度下降，灵敏阈值增大，非线性误差增大。

18.差动变压器式位移传感器是将被测位移量的变化转换成线圈互感系数的变化，两个次级线圈要求反向串接。

电路考试试题库及参考答案

电路考试试题库及参考答案一、选择题（每题2分，共20分）1. 在理想电路中，电阻R、电流I和电压V之间的关系是：A. V = IRB. V = I/RC. I = V/RD. R = V/I参考答案：A2. 以下哪个不是串联电路的特点？A. 总电阻等于各部分电阻之和B. 各部分电流相同C. 总电压等于各部分电压之和D. 各部分电压相等参考答案：D3. 电容C的单位是：A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 西门子（S）参考答案：B4. 电感L的单位是：A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 西门子（S）参考答案：C5. 在交流电路中，电压与电流之间的相位差为零时，电路是：A. 纯电阻电路B. 纯电容电路C. 纯电感电路D. 非纯电路参考答案：A6. 以下哪个不是二极管的特性？A. 单向导电性B. 正向导通C. 反向截止D. 双向导电性参考答案：D7. 欧姆定律适用于：A. 纯电阻电路B. 纯电容电路C. 纯电感电路D. 所有电路参考答案：A8. 一个电路中，如果电流I=2A，电压V=10V，则该电路的功率P是：A. 20WB. 10WC. 5WD. 15W参考答案：A9. 一个电路的总电阻为100Ω，当电流为1A时，该电路的总电压是：A. 10VB. 100VC. 200VD. 50V参考答案：B10. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路的谐振频率为：A. 0HzB. 1/(2π√(LC))C. 1/(2π√(RL))D. 1/(2π√(RC))参考答案：B二、填空题（每空2分，共20分）1. 一个电路的总电阻为150Ω，总电压为300V，则通过电路的电流为_______A。

参考答案：2A2. 当一个电容器充电时，其储存的能量Q与电压V的关系是Q =_______。

参考答案：CV/23. 一个电感器在交流电路中对电流的阻碍作用称为_______。

高中物理 3.3 交流电路中的电容和电感练习高二物理试题

实蹲市安分阳光实验学校3.3 交流电路中的电容和电感A组1.(多选)电容器对交变电流影响的以下说法中正确的是()A.电容器对交变电流有阻碍作用B.电容器对交变电流的阻碍作用越小,容抗越大C.电容器具有“通直流、隔交流,通低频、阻高频”的作用D.电容器的电容越大、交变电流的频率越高,电容器对交变电流的阻碍作用就越小解析:电容器对交变电流有阻碍作用,这种阻碍作用与交变电流的频率和电容器的电容有关,频率越高,电容越大,阻碍作用越小。

选项A、D正确。

答案:AD2.(多选)关于电感对交变电流的影响,以下说法中正确的是()A.电感对交变电流有阻碍作用B.电感对交变电流的阻碍作用越大,感抗就越小C.电感具有“通交流、阻直流,通高频、阻低频”的性质D.线圈的自感系数越大、交变电流的频率越高,电感对交变电流的阻碍作用就越大解析:电感对交变电流有阻碍作用,阻碍作用越大,感抗越大,感抗与自感系数、交变电流的频率有关,自感系数越大,交变电流的频率越高,则阻碍作用越大;电感具有“通直流、阻交流,通低频、阻高频”的性质,故选项A、D正确。

答案:AD3.下列说法中正确的是()A.电感对交流的阻碍作用是因为电感器的电阻B.电容对交流的阻碍作用是因为电容器的电阻C.感抗、容抗和电阻一样,电流通过它们做功时都是电能转化为内能D.在交变电路中,电阻、感抗、容抗可以同时存在解析:交变电流通过线圈时,在线圈上产生自感电动势,对电流变化起到阻碍作用,选项A错误;交流电通过电容器时,电容器两极间的电压与电源电压相反,阻碍了电荷的向移动;选项B错误;电流通过它们做功时,只有在电阻上产生焦耳热,在线圈上产生磁场能,在电容器上产生电场能,选项C错误;在交变电路中,电阻、感抗、容抗可以同时存在,选项D正确。

答案:D4.如图电路中,u是有效值为220 V的交流电源,C是电容器,R是电阻,关于交流电压表的示数,下列说法正确的是()A.于220 VB.大于220 VC.小于220 VD.于零解析:电容器与电阻串联,根据串联分压原理可知电阻的两端电压小于电源电压,而电压表测的是电阻两端的电压。

传感器试题及其部分答案

电桥和差特性应用：1、有一薄壁圆管式拉力传感器如题图所示。

已知其弹性元件材料的泊桑比为0.3，电阻应变片的灵敏系数为2，贴片位置如图。

若受拉力P 作用，问：1）欲测量P 力的大小，应如何正确组成电桥？2）当供桥电压V e 2=，μεεε50021==时，输出电压是多少（10116-⨯=με）？见P50表，第一行U=1/4U 0K ε2（1+μ）4P2、悬臂梁受力如题图所示：轴向力P和弯矩M 。

问：1）欲测量弯矩M ，应该如何布片、接桥？2）欲测量轴向力P ，应该如何布片、接桥见P87图3-23、滤波器与鉴频器有何不同？它们各应用于什么场合？对频率进行筛选；将频率变化恢复成调制信号电压幅值变化的过程4、已知低通滤波器（题图4.4）的ΩK R 1=，F C μ1=，求：1）滤波器传递函数、频率响应函数、幅频特性和相频特性的表达式见P108、29、305、振动的激励方式有哪三类？稳态正弦、随机、瞬态 6、常用的测振传感器？位移：电容式、电涡流速度：磁电式加速度：压电式、应变式、伺服式阻抗头7、用一个时间常数为τ=0.001s 的一阶测试系统，测量频率为100Hz 的正弦信号，求测量的幅值误差和相位误差各是多少?见P358、磁电式速度计的工作原理如题图所示。

齿轮随被测轴转动，已知齿数Z =60，求：当测得频率计感应电势频率f =2400Hz 时，被测轴的转速(min /r )。

129、试述霍尔效应及其用来测量位移的原理10、何谓压电效应?压电式传感器对测量电路有何特殊要求?11、为什么欲测流体压力，拟采用电容式、电感式和压电式传感器，试绘出可行方案原理图12、什么是测试？测试系统一般由那些部分组成?各部分功能是什么？判断题1、一阶RC低通滤波器，当电阻R增大时，滤波器上限截止频率将减小2、周期信号的频谱由无限多条离散谱线组成，每一条谱线代表一个谐波分量3、互相关函数是两个信号在频率域上的关系。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

品管部人员培训试题
姓名：得分：
1：电感器的概念是什么，具体有什么作用？（8分）
答：
2：判断题，正确打√，错误打×（16分）
1）、相同圈数及磁芯：线径小的电感值要低一些（）
2）、其他条件相同情况下：磁芯材质ui值较高的做出来的电感值要高一些，也就是说ui值跟电感值是成正比的（）
3）、磁芯的外径、中柱、槽宽的大小：中柱大的电感值要高一些（）
4）、相同圈数及中柱下：线径越小DCR越大（）
5）.如果要求双线并绕，作业时却绕单线，DCR会高出近一倍。

绕线不平整时也会把线绕长，因此也会导致DCR变高（）
6）、CP针（带磁性：钢针）要比TC针（不带磁性：铜针）的DCR小（）
7）、相同的产品在相同的条件下测试，电感值低的耐电流会比较好一点。

由于RI组装偏歪会导致电感值偏高，所以也可以解理为RI组装偏歪会导致耐电流变差（）
8）、在产品上点磁胶也会导致耐电流变差，由于点磁胶会将电感值升高，但材料及产品结构并没有变化，仅仅是电感值升高了也同等于上述“第2点”的情况（）
3.电感值，直流电阻值的单位换算是怎样换算的？（22分）
答：①1H= _________uH, ②1mH=_________ H,
③20uH=_________nH, ④1 uH= _________ H, 又= _________mH，又= _________ uH，又= _________nH
⑤1mΩ= _________mΩ, 又= _________Ω, 又=_________KΩ, 又= _________ MΩ
4.作为一款电感，它主要有哪些参数？（14分）
答：
6：通常电感值的数值是有三位數的代码来表示，代码前两位数也就是該感值的前两位数字，后一位则代表感值两位数后零的个数，请写出以下代码的实质感值。

（20分）
0R6: 1R8: 101: 153: 100:
7：通常我们看到感值代码后面带着一个字母，象SMRH类的很多都是”M”,DR类的是”K”或”L”.其实这些字母代表的是该感值的公差范围，请对应写出以下字母的公差范围值？（20分）
P= ±____%, N= ±____%, , K= ±____%, L= ±____%, M=±____%,。
