排水工程污水管道设计说明书(课程设计)
(完整)建筑给排水课程设计说明书
一、工程概况1、建筑性质：宿舍楼2、建筑规模：建筑面积2465。
75平方米；建筑层数：4层,建筑高14.4米.建筑结构形式框架结构，耐火等级为2级，抗震设防烈度为6度;3、设计年限:50年4、现场条件：1) 该建筑西面、北面均有供水干管，管径DN150。
压力为0。
35MPa。
园区室外排水管为DN400 。
2) 室外排水体制为雨、污分流.二、设计过程说明1、给水工程：本楼层为四层宿舍，可以直接根据室外管网提供的压力采用直接供水方式,从经济上来说能减少投资，节约成本,本给水系统按设计要求采用枝状网布置,按水平干管的敷设位置采用下行上给式。
2、排水工程：采用合流制排水方式，经过局部简单的处理后在排入室外排水管。
3、消防给水:根据本建筑的性质,不需要设消防灭火系统.只需设置灭火器就行了.4、管道平面布置和管材：管道布置图见附图，综合考虑，室内的给水立管、分管、分支管，均采用pp-r管，给水干管采用给水铸铁管,室内排水管采用排水pvc-u管。
三、室内给水系统的计算（1）给水用水定额及时变化系数查《建筑给水排水设计规范》,由表可知，宿舍（3、4类）最高日生活用水定额150-200，小时变化系数3。
0—3.5.取最高日生活用水定额170，小时变化系数为3。
0。
（2)最高日用水量Q d =mq=288×170=48.96m 3/d （3)最高日最大时用水量 Q h =·K h =48。
96×3.0/24=6.12 m 3/h(4)设计秒流量按公式q g =卫生器具的额定流量、连接管公称直径、和最低工作压力、同时给水百分数室内给水管网的设计秒流量计算管段编号卫生器具名称、额定流量、数量同时给水百分数%设计秒流量q(L/s ）淋浴器大便器洗脸盆0.150.1 0.151—3 1 0 0 100 0.15 2—3 0 1 0 700.1 3-5 1 1 00.25 4-5 0 0 1 1000.15 5—61110.4序号给水配件名称 额定流量q(l/s) 连接管公称直径(mm) 最低工作压力MPa 同时给水百分数% 1 淋浴器 0.15 15 0。

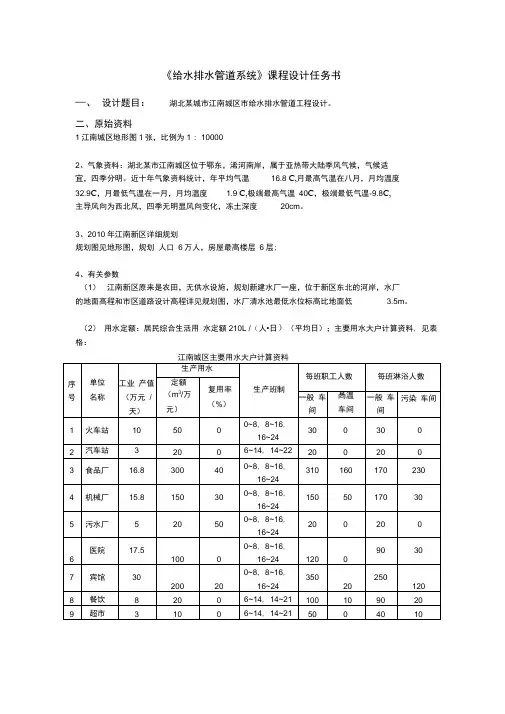

课程设计任务书_给水排水管道系统
《给水排水管道系统》课程设计任务书—、设计题目：湖北某城市江南城区市给水排水管道工程设计。
二、原始资料1江南城区地形图1张，比例为1 : 100002、气象资料：湖北某市江南城区位于鄂东，浠河南岸，属于亚热带大陆季风气候，气候适宜，四季分明。
近十年气象资料统计，年平均气温16.8 C,月最高气温在八月，月均温度32.9C，月最低气温在一月，月均温度 1.9 C,极端最高气温40C，极端最低气温-9.8C,主导风向为西北风，四季无明显风向变化，冻土深度20cm。
3、2010年江南新区详细规划规划图见地形图，规划人口6万人，房屋最高楼层6层;4、有关参数（1）江南新区原来是农田，无供水设施，规划新建水厂一座，位于新区东北的河岸，水厂的地面高程和市区道路设计高程详见规划图，水厂清水池最低水位标高比地面低 3.5m。
（2）用水定额：居民综合生活用水定额210L /（人•日）（平均日）；主要用水大户计算资料, 见表格：城市浇洒道路面积 3.5万平方米，用水定额采用1.5L /（m2次），每日浇洒2次；大面积绿化6万平方米，用水定额采用2L /（m2. 日）。
管网漏失水量和未预见水量按以上各项之和的20%计算。
（3）用水变化系数，按整个系统考虑：Kd=1.25 ；Kh=1.6（4）给水管材：采用当地的承插式自应力钢筋混凝土水管，最小直径d200mm，其余d300mm ，d400mm，d500mm，d600mm，d800mm，dIOOOmm，d1200mm。
（5）消防系统：采用低压消防系统，最小水压要求10m水柱，消防流量按规划人口查教材附录有关数据选取，这里选取35L/S。
（6）大用户用水量（集中流量）统计三、课程设计内容：1、城市给水管网扩初设计1）用水量计算：确定用水定额和最高用水量（最高日、最高时）2）城市给水管网定线（可以进行方案比较），布置草图3）管网水力计算：A、计算比流量，计算沿线流量B、节点流量计算C、初步分配流量D、按照经济流速确定各管段的管径E、管网平差计算4）最不利点确定，水泵扬程计算，5）管网设计校核；6）绘图（给水管网平面图、给水管网节点大样图或等水压线图）7）主要参考书目；2、城市排水管网扩初设计。
建筑给排水课程设计说明书_(1)
课程设计说明书课程名称：建筑给水排水工程课程设计题目：学院：建筑工程系：土木工程专业：给水排水工程班级：给水排水2012学号： 6002212005学生姓名：彭学政起讫日期： 2015.6.24～2015.7.8指导教师：黄小华、刘振中、杨长河、李鹏程系分管主任：审核日期：第一篇设计说明书第一章给水工程设计1.1 给水工程设计1.1.1 设计方案1.1.2 设计方案比较结论1.1.3 室内给水系统1.1.4 室外给水系统1.2 给水系统的组成1.3.2 管材第二章消火栓消防工程设计2.1 消火栓消防工程设计基本参数2.2 消火栓消防工程设计方案比较2.2.1 设计方案2.3 消火栓消防系统的设计2.3.1 室外消火栓消防管道2.3.2 室内消火栓消防系统2.3.3 室内消火栓布置2.4 管材第三章污废水排水工程设计3.1 排水体制确定3.2 污废水排水工程设计方案比较3.2.1 设计方案3.3 污废水排水工程的设计3.3.1 室内污废水排水管道3.4 污废水排水系统的组成3.5 设备及管材3.5.1 设备3.5.2 管材3.6 施工要求第二篇设计计算书第五章冷水系统计算第六章消火栓给水系统计算6.1 基本参数6.1.1 设计参数6.2 消火栓的间距及布置6.2.1 消火栓保护半径6.3 消火栓系统水力计算6.3.1 确定设计参数6.3.2 计算水枪喷嘴所需水压H q6.3.3 计算水龙带水头损失H d6.3.4 计算消火栓口处所需水压H xh6.3.5 校核6.3.6 屋顶消火栓6.3.7 水力计算6.4 消防贮水设备6.4.1 水泵接合器设置第七章喷淋系统计算第八章污废水排水系统计算7.1 设计秒流量公式7.2 室内排水系统水力计算7.2.1 基本规定7.2.2 排水系统横支管水力计算7.2.3 排水系统立管水力计算7.3 化粪池的计算第九章材料一览表设计参考资料设计体会第一篇设计说明书第一章给水工程设计1.1给水工程设计1.1.1 设计方案（1）基本原则根据《建筑给水排水规范》（GB50015-2003）（以下简称《建规》）3.3条规定，给水系统选择有如下原则：①应尽量利用城市市政给水管网的水压直接供水。
《给排水管道工程》设计指导书
给水排水管网课程设计指导书福建工程学院生态环境与城市建设学院给水排水教研室2015年12月给水管网课程设计指导书班级学生姓名学号一、设计步骤：1、用水量计算(1）、确定用水量标准，计算城市最高日用水量。
居民最高日生活用水量按城市分区用水量标准计算.工厂最高日生产用水量，按工厂性质、产品数量等分别计算,工厂用水量还包括工人在工作时生活用水量及班后淋浴用水量。
此外，还有浇洒道路、绿地用水量。
加上未预见水量和管网漏失水量,即得该城市最高日设计用水量。
（2）、计算城市最高日最高时用水量。
(3）、计算消防时用水量。
2、供水系统方案选择（1）选定水源及位置和净水厂位置；（2）选定供水系统方案.3、管网定线根据选定的给水系统方案,进行配水管网定线。
管网布置采用环状管网和树状管网相结合的方式.4、清水池容积，水塔(或高地水池）容积计算。
5、管段设计流量计算(1)比流量计算采用长度比流量的方法进行计算。
分区用水量标准若不相同应分别计算比流量。
（2）节点流量计算先由比流量计算出沿线流量，再用沿线流量算出节点流量。
(3)进行流量分配①枝状网水流方向唯一，流量分配唯一，任一管段的流量等于以后所有节点流量总和。
②环状网流量分配有多种组合方案.基本原则：满足供水可靠性前提下，兼顾经济性。
注：此分配值是预分配，用来选择管径，真正值由平差结果定。
6、管网水力计算和平差计算:给水管网各管段直径应按最高日最高时用水量和经济流速来确定，按管段预分配流量和所选定的管径，查水力计算表，即可求得各管段的1000i,按h=iL计算各管段水头损失.管网平差采用哈代克罗斯法，通过平差计算确定管网的实际流量分配，并计算相应的水头损失。
平差计算采用列表形式,并以平差计算简图的形式标识平差计算过程中的流量分配变化和校正流量大小方向。
对供水方案的除了进行最大用水时管网平差之外，还需要进行消防校核平差及事故校核。
7、水泵扬程和水塔高度计算。
由管网的控制点开始,按相应的计算条件(最高时、消防时、事故时等），经管网推算到二级泵站，求出水泵的总扬程及供水总流量.8、节点水压标高计算。
给水排水管网课程设计说明书及计算书
前言水是人类生活、工农业生产和社会经济发展的重要资源，科学用水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。
特别是在近代历史中，随着人类居住和生产的程式化进程，给水排水工程已经发展成为城市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产发展的基础保障。
给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。
它是人类文明进步和城市化聚集居住的产物，是现代化城市最重要的基础设施之一，是城市社会文明、经济发展和现代化水平的重要标志。
尤其是在面临全球水资源极其缺乏的今天，给排水管网的作用显得尤为重要。
由于城市给排水系统在新的时期赋予了新的内涵，与人们的生产和生活息息相关。
看似平凡的规划设计却有着不平凡的现实意义，在满足规范和其它技术要求的条件下，根据城市的具体情况，科学规划设计城市给排水管网系统是一个非常重要的课题。
课程设计是学习计划的一个重要的实践性学习环节，是对前期所学基础理论、基本技能及专业知识的综合应用。
通过课程设计调动了我们学习的积极性和主动性，培养我们分析和解决实际问题的能力，为我们走向实际工作岗位，走向社会打下良好的基础。
本设计为玉树囊谦县香达镇给排水管道工程设计。
整个设计包括三大部分:给水管网设计、排水管网设计。
给水管网的设计主要包括管网的定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。
排水管网设计主要包括排水管网定线、设计流量计算和设计水力计算。
目录第一章设计任务书 (4)第二章给水管网设计说明与计算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的影响因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计计算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的计算 (8)2.2.3 管网水力计算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量计算 (21)2.3.3二级泵站扬程的确定 (21)2.3.4 水泵校核 (22)第三章排水管网设计说明与计算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (24)3.3污水管网的布置 (24)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 控制点的确定 (25)3.4.3 污水管道系统设计参数 (25)3.4.4 污水管道上的主要构筑物 (26)3.5污水管道系统水力计算 (27)3.5.1 污水流量的计算 (27)3.5.2 集中流量计算 (27)3.5.3 污水干管设计流量计算 (27)3.5.4 污水管道水力计算 (29)3.6管道平面图及剖面图的绘制 (31)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (35)结论 (35)总结与体会 (36)参考文献 (37)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。
污水处理厂设计说明书
贵州大学课程设计任务书课题名称污水处理工程学院土木工程学院专业给水排水工程班级 101学号 1008070030姓名程威污水处理工程课程设计任务书一、目的与任务1.目的本设计是污水处理工程教学中一个重要的实践环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。
2.任务根据已知资料，进行城市污水处理厂的工艺设计。
要求确定污水处理流程，计算各处理构筑物的尺寸，布置污水处理厂总平面图和高程图。
二、设计内容和要求1.设计说明书说明城市概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的型号和数量等；有关内容可参考如下所列。
第一章总论第一节设计任务和内容第二节基本资料第二章污水处理工艺流程说明污水处理工艺流程比较、论证（提出2种以上的工艺方案进行比较），污水处理工艺流程选定。
第三章污水处理构筑物设计按照选定的工艺流程，分节设计每个污水处理单元，简要论证比较，列出各构筑物的计算过程、主要设备（如水泵、鼓风机等）的选取。
第四章污泥处理构筑物的设计。
按照选定的污泥处理工艺流程，分节设计每个污泥处理单元，说明每个处理单元内的主要设备配置情况。
第五章污水厂总体布置第一节主要构（建）筑物与附属建筑物第二节污水厂平面布置第三节污水厂高程布置污水处理厂的高程计算（各构筑物内部的水头损失查阅教材或手册，构筑物之间的水头损失按管道长度计算）2设计图纸污水处理厂总平面布置图和高程布置图各一张，均为A2图幅的CAD 制图。
污水厂总平面图应按初步设计要求去完成，图上应绘出主要处理构筑物、处理建筑物、辅助构（建）筑物、附属建筑物、道路、绿化地带及厂区界限等，并用坐标表示其外形尺寸和相互距离，应有坐标轴线或坐标网格。
总平面图上绘出各种连接管渠，管道以单线条表示，并标明管径。
图中应附构（建）筑物一览表，说明各构（建）筑物的名称、数量及主要外形尺寸。
图中应附图例及必要的文字说明。
城市污水工程设计说明书_secret
城市污水工程设计说明书摘要：一个市区的污水处理厂的排水管网设计，平面设计、水力设计。
关键字：排水工程管网设计前言课程设计是课程教学中的一个重要环节，是培养学生综合应用所学的基本理论、基本知识和技能分析解决实际问题能力的重要环节。
是课堂教学的继续、深入和发展。
通过课程设计使学生得到工程师的基本训练，在不同程度上提高了学生调查研究、查阅文献、撰写设计说明书、计算书及工程设计的能力。
本课程设计的任务主要为给水系统总平面设计管网的设计。
一、设计内容排水工程课程设计题目是“XX县城排水工程（管网部分）设计”（为初步设计阶段），其内容包括以下部分：1、污水管道系统的总平面设计和水力计算；2、雨水管道系统的总平面设计和水力计算；3、排洪沟的设计；二、设计的原始资料该市位于云南西部，瑞丽江东岸，依山傍水，地理位置重要。
该市城区分为Ⅰ、Ⅱ两个行政区，详见城市平面布图。
1、城市的自然条件：该市的地貌为丘陵地区，海拔标高一般为130~150米（142.5米）年平均温度：17.7℃，极端最高温度：35.7℃，极端最底温度：-2.5℃最热月份平均最高温度：26.1℃最冷月份平均最底温度：5.7℃最热月平均宅外计算相对湿度：88%最高年降雨量：1510mm最底年降雨量：850mm降雨量面平均总量：1185.4mm一日最大降雨量：197.1mm一小时最大降雨量：85.6mm室外风速冬季平均：1.0m/s室外风速夏季平均：0.9m/s风向6月SE7月SE8月SE频率6月33%7月35%8月25%常年主导风向SE夏季主导风向SE频率32%起暴雨强度公式为：q=2422(1+0.775㏒p)/(t+12.8p)0.77某江、某河流经该市，某江最大流量5630立方米/s；多年平均流量1700立方米/s；最小流量700立方米/s。
某河最大流量10立方米/s，最小流量0.5立方米/s根据某市某水文站资料，某江水位统计资料为：最高水位（年）136.42m最底水位（年）94.07m平均水位104.14m江流利用情况：某江有航运2、城市的地质资料：根据钻探资料，该市地下水储量小，最深埋藏在地面3.0m以下，一般为1.0m 左右，为紫红色砂土岩层，地震烈度<6度，建筑物设计一般不考虑防震，地基承载力均为15kg/㎝2以上。
(完整word版)排水管网课程设计说明书、计算书
一排水管网设计说明书 (1)1总论 (1)1.1 设计依据 (1)1.2 城市概况原始资料 (1)1.3 设计原则 (3)1.4 设计范围和任务 (3)2方案选择和确定 (4)2.1 排水体制的确定 (4)2.2 工业废水与城市排水系统的关系选择 (5)2.3 污水处理方式的选择 (5)3污水管网工程设计 (8)3.1 污水管网定线 (8)3.2 污水设计流量 (10)3.3 污水管道的水力计算 (13)3.4 污水管道水力计算成果 (19)3.5 污水管网工程量统计 (20)4雨水管网工程设计 (21)4.1 雨水管网定线 (21)4.2 雨水设计流量 (22)4.3 雨水管道的水力计算 (24)4.4 雨水管道水力计算成果 (26)4.5 雨水管道工程量统计 (27)5结论 (28)附：一张A3总平面布置图 (29)二排水管网设计计算书 (30)1污水管道设计计算 (30)1.1 污水设计流量公式 (30)1.2 计算举例 (30)1.3 街区编号及面积计算 (31)1.4 居住区生活污水设计流量计算 (31)1.5 工业污水设计流量和工业企业生活污水及淋浴污水设计流量计算 (33)1.6 污水管道水力计算 (34)1.7 污水厂规模的确定 (43)2 雨水管水力计算 (44)2.1 暴雨强度公式 (44)2.2 雨水管渠设计重现期 (44)2.3 雨水管渠的降雨历时 (44)2.4 径流系数 (45)2.5 雨水管道一般规定 (46)2.6 划分设计管段和汇水面积、汇水面积编号 (46)2.7 雨水管道设计流量和水力计算 (47)三个人体会 (50)四参考书籍 (52)一排水管网设计说明书1总论1.1 设计依据1.1.1 主要规范(1)《城市排水工程规划规范》(GB50318-2000)，国家质量技术监督局、建设部(2)《室外排水设计规范》(GB50014-2006)，国家计委、建设部(3)《泵站设计规范》(GB/T50265-97)，国家质量技术监督局、建设部1.1.2 主要标准(1)《污水综合排放标准》(GB8978-1996)(2)《污水排入城市下水道水质标准》(CJ3082-1999)1.1.3 参考书籍(1)《水泵机水泵站》（第四版）(1998年）中国建筑工业出版社姜乃昌主编(2)《给水排水设计手册(1、5)》（第二版）(2000年) 中国建筑工业出版社(3)《给水排水工程快速设计手册(2、5)》（第一版）(1996年) 中国建筑工业出版社(4)《全国通用给水排水标准图集(S1、S2)》(1996年) 中国建筑标准设计研究所(5)《水工业工程设计手册水工业工程设备》（第一版）(2000年)聂梅生主编(6)《排水工程》（上册，第四版）(1999年) 中国建筑工业出版社孙慧修主编1.2 城市概况原始资料(1) 城市（包括工业区）总平面图一张，比例为1：10000，等高线间距1m。
排水工程课程设计说明书
排水工程课程设计说明书1. 设计原始资料-------------------------------------------------------22. 设计任务-----------------------------------------------------------33. 污水管道的设计-----------------------------------------------------33.1 在小区平面图上布置污水管道------------------------------------33.2 街区编号并运算其面积------------------------------------------33.3 划分设计管段，运算设计流量------------------------------------43.4 水力运算------------------------------------------------------53.5 注意事项------------------------------------------------------73.6 污水主干管水力运算表------------------------------------------73.7 绘制管道平面图和纵剖面图--------------------------------------74. 雨水管道的设计-----------------------------------------------------74.1 划分排水流域和管道定线----------------------------------------74.2 划分并运算各设计管段的汇水面积--------------------------------84.3确定各排水流域的平均径流系数、设计重现期P、地面集水时刻以及折减系数m--------------------------------------------------------8-------------------------------------------94.4 求单位面积径流量q4.5 列表进行雨水干管的设计流量和水力运算，以求得各管段的设计流量--94.6 绘制雨水管道平面图及纵剖面图----------------------------------94.7 注意事项------------------------------------------------------95. 设计小结-----------------------------------------------------------96. 参考文献----------------------------------------------------------107. 图纸部分1.设计原始资料1.1湖南地区某城镇总平面图一张。
给排水课程设计说明书
给排水课程设计说明书(总21页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录第一章设计任务及资料 (1)设计任务 (1)设计资料 (1)第二章设计过程说明 (2)室内给水工程 (2)给水方式选择 (2)水系统分区.................................. 错误!未定义书签。
给水系统的组成 (2)室内排水工程 (2)管道的平面布置及管材............................ 错误!未定义书签。
第三章设计计算 (3)室内给水系统的计算 (4)给水用水定额及时变化系数 (4)最高日用水量 (4)最高日最大时用水量 (4)设计秒流量按公式 (4)室内所需压力 (5)排水系统的计算 (8)排水设计秒流量 (9)横管水力计算 (9)立管水力计算 (9)化粪池计算 (11)参考文献 (19)致谢 (20)第一章设计任务及资料设计任务根据市建委有关部门批准的设计任务书，拟在某区新建一居住小区。
要求设计一幢6层住宅建筑的给水排水工程，具体内容包括：室内给水系统设计计算，排水系统设计计算以及消防水系统设计计算。
设计资料建筑设计资料：该建筑总占地面积㎡，总建筑面积㎡，建筑总高度。
建筑地下层为车库、一至六层为住宅。
该设计任务为建筑工程设计中的室内给水、排水和消防的设计项目。
所提供的设计资料为：（1）建筑设计图纸（包括消防水系统图，一至六层给水排水图）。
（2）市政给水排水资料：建筑给水管网从该建筑西侧引入，排水管网从建筑东侧引出。
城市给水干管可作为该建筑的水源，城市给水管网管径DN400mm，管顶埋深，城市可靠供水压力320Kpa；城市排水管网管径DN200mm，管底埋深。
第二章设计过程说明室内给水工程给水方式选择因为城市可靠供水压力是320Kpa，而给水系统所需压力恰好是320Kpa.所以可以直接由室外市政管网直接供水。
给水系统的组成整个给水系统应包括引入管、水表井、给水管网和附件。
建筑给水排水工程课程设计说明书
某某某某学院课程设计说明书课程设计名称某商住楼给排水课程设计姓名系别建筑工程系专业 2010级给水与排水工程学号指导教师完成任务日期 2012年 8月30日第 I 条前言课程设计是实现高等工科院校培养目标所不可或确的教学环节，是教学计划中一个重要组成部分。
通过课程设计训练学生综合应用所学基础课和专业基础课知识。
在老师指导下，培养学生独立完成建筑给水排水工程的设计能力；让学生熟悉并掌握建筑给水排水，消防等工程的设计内容，方法，步骤；学会并掌握根据原始资料正确地选定设计方案，熟练地掌握各个系统的计算和施工设计的要求，了解并掌握设计说明书的编写内容和编写方法。
建筑给水排水工程是城市建设中重要的基础设施项目。
建筑给水排水工程的建设与城市的发展和人民生活水平的提高息息相关，特别是对每个人的健康和生活环境有极大的影响。
因此，正确设计建筑给水排水工程有重大的社会意义和经济意义。
本课题的主要目的训练自己综合应用所学基础课、技术基础课和专业课知识，在老师的指导下培养自己独立完成建筑给水排水、消防给水等设计的能力。
建筑给水排水设计，首先应符合安全、卫生、适用、经济等的基本要求，其次应在满足使用要求的同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。
根据计划任务上的要求，拟在某市修建一商住楼，共11层,建筑高度为27m。
地下一层为店面，负一层为商业用房，一至九层为普通住宅，层高3米。
根据甲方及各部门提供的原始资料和建筑给水排水相关的技术规范来进行设计，本着“技术先进、经济合理、安全适用，保质保量”的原则，注重设计的“高效、节能、环保、智能化”的要求来完成建筑室内、室外给水、排水、消防的设计。
本设计的主要任务是进行某商住楼的给水排水设计。
根据建筑物的性质、用途,室内设有完善的给水排水卫生设备系统。
生活供水要安全可靠，水泵要求自动启闭。
该建筑物要求消防给水安全可靠，设置独立的消火栓系统。
室内管道全部暗敷。
《建筑给水排水工程》课程设计-某六层住宅楼建筑给排水设计
《建筑给水排水工程》课程设计说明书一、设计依据：（一）本工程设计任务书；（二）本工程涉及的相关市政条件（选择广州为参考地点）；（三）建筑和有关工种提供的条件图及设计资料；（四）国家颁布的现行有关设计规范及标准图。
二、设计范围：本设计承担本栋6层住宅楼的室内给水、排水系统的初步设计，室外管道定线布置等。
三、工程概况：该住宅建筑共6层，住宅楼南侧有城镇给水管道和城镇排水管道，该住宅楼每层共四户，呈对称分布，每户内设两个厕所和一个厨房，其中主卧室内有一个厕所，餐厅侧为另外一个厕所；每户设前后阳台各一个。
四、设计条件：（一）给水水源：本栋6层住宅楼以该建筑物南侧的城市给水管网为水源，据调查了解当在夏天用水高峰时外网水压为190kpa,但深夜用水低峰时可达31OkPa。
（二）排水条件：本栋6层住宅楼的南侧有城镇排水管道（分流制），环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。
（三）卫生设备：首层至六层每户都有相同的卫生设备。
每户厨房内设洗涤盆1个；厕所内设坐式大便器1个、洗脸盆1个、淋浴器1个；洗衣间里设水龙头（供洗衣机用）1个。
（四）水表设置：每户设水表1个，整幢住宅楼设总表1个。
（五）建筑图纸：建筑首层平面图、2~6层平面图、屋面平面图、厨厕大样图。
五、系统设计方案的比较及确定：（一）生活给水系统：已知市政水压在夏天用水高峰时为190kpa,但深夜用水低峰时可达3IOkpa o 根据本栋建筑为六层，估算自室外地面算起系统所需的水压H=4（n+1） =4（6+1） =28m0选择供水方式时尽量充分利用外网水压，节省能耗。
1.280kpa>190kpa,可见直接用外网供应整栋楼的用水，会在用水高峰期出现供水不足的情况，故不能采用直接供水方式，应选择相应的调蓄增压给水方式。
2.280kpa<3IOkpa,可见外网水压在深夜可以满足本住宅估算的所需水压，则可以充分利用这一优势，设置高位水箱，在夜间储备相应楼层用户一天所需的水量, 实现能耗节省，切供水安全可靠性较好；综上所述，该工程属于室外管网水压周期性不足的多层建筑，结合实际情况进行估算，初步确定为下层直接给水，上层水箱给水方式。
水污染控制工程课程设计说明书
《水污染控制工程》课程设计021410142王鑫2013.01目录§1前言 (1)§2工程概况 (1)§3设计内容 (4)§4污水排水管网设计及计算 (4)§5雨水排水管网设计及计算 (14)§7绘制污水及雨水管道平面图 (17)§8设计总结 (17)§1前言本次课程设计的内容是为河南省某城市设计一套完整的市政排水设施，包括污水与雨水的排水管网。
设计内容包括排水管网的排布以及各设计管段的水力计算，并且还要为该市的污水处理厂选址。
因此本设计书包括设计的工程概况，包括该地区实际情况与设计资料，污水与雨水排水管网的设计的详细计算过程，以及详细数据表格等项目。
§2工程概况2.1地区地形设计资料现河南省某地区，需要进行排水系统的初步设计，该地区地势东西高中部低，坡度较小。
在城区中部有一条自东向西流的天然河流，河流常年水位20m。
城区在建设中被分成了Ⅰ区、Ⅱ区和Ⅲ区，Ⅱ区有两工厂甲和乙，其设计流量使用的是集中流量，（具体值见排水设计资料）。
其他一些基本信息在下面分别进行说明。
工程要求设计污水管道系统和雨水管道系统的排水管网布置，布置要合理，论证要充分；对排水管道要进行相应的水力计算，计算要求准确，符合设计精度。
污水管道使用的是钢筋混凝土圆管，不满流n=0.014；雨水管道使用的是钢筋混凝土圆管，满度n=0.013。
在本说明书中污水管网设计计算和雨水管网设计计算部分给出的例证均使用Ⅱ区的数据，其他区计算方法同Ⅱ区。
一、设计资料1．城市总平面图。
现有的比例为1：10000的河南地区平面图一张，图中有等高线。
2．区域人口及人口密度：第一区：10万人，450人/h㎡第二区：12万人，570人/h㎡第三区：8万人；529人/h㎡3．居住区室内有较为完备的给排水卫生设备和淋浴设备。
4．工业企业的生产排水见表1。
9、水体特征：最高水位：23米，最低水位12米；常水位：20米，最低水位时河宽156米；10、气象资料：年平均气温21，年最高气温38；年最低气温 -6，冰冻深度0.5 m。
污水管道系统设计说明书
本科《给排水管道工程》课程设计说明书污水管道系统设计学院环境科学与工程学院专业环境工程班级2004级环境工程1班学生姓名李达宁学号200433138282电子邮件daning13@126.c0m联系电话39384692指导教师陆少鸣污水管道系统设计说明书1.基本资料从小区平面图可知该区域地势自西北方向向东南方向倾斜，坡度较小，无明显分水线，可划分为一个排水流域。
本设计采用分流制排水系统，只考虑容纳生活污水、工业废水、工业生活污水。
根据比较，设计采用平行式管道布设形式，可相对截流式布设形式节省管材和土方量。
3条街道支管埋于街区地势较低的一侧，统一汇入主干管中。
主干管在小区最东侧自北向南布设，将污水排入污水处理厂后处理2.街区编号并计算其面积将各街区编号，并用箭头标出各街区污水排出的方向（如图1所示）。
计算各街区面积列由街坊总面积84.6×2410m ，居住人口密度为400人/2410m ，则服务总人口数为84.6×400＝33840人，居民污水量标准为140L/人.d ，则计算居民平均日生活污水量为： Q d ＝3600243384014036002411⨯⨯=⨯∑i i N q ＝54.84（L/s ）计算总变化系数为： Kz ＝11.011.084.547.27.2=d Q ＝1.74 计算居民生活污水设计流量：Q1＝360024111⨯∑iizNqK＝K z1Q d＝1.74×54.84＝95.42（L/s）工厂的生活污水和淋浴污水设计流量已直接给出，为：Q2+Q3＝8.24＋6.84＝15.08（L/s）生产污水设计流量为Q4＝26.4L/s将各项污水设计流量直接求和，得该街坊污水设计总流量：Q h＝Q1＋Q2＋Q3＋Q4＝95.42＋15.08＋26.4＝136.9（L/s）3.划分管段，计算流量该街坊平面如图所示图中用箭头标出了各街坊污水排出的方向，经计算各街坊的汇水面积列于表1中。
排水管网课程设计(排水工程上)
四川理工学院课程设计某县城排水管网课程设计学生：学号：专业：给水排水工程班级：11届2班指导教师：四川理工学院建筑工程学院二○一三年六月摘要排水管网是一个城市不可或缺的重要设施，根据采用排水方式的不同分为分流制和合流制。
本次设计采用的是截流式合流制。
将街坊、火车站和工厂的雨污混合污水一起经过干管转入岸边与大河平行的截流干管中，通过截流干管输送至污水处理厂，在截流干管上设置溢流井，排放暴雨后期的雨污混合污水，以减小截流干管下游的管径。
本次设计中简述了方案的选择对比、管线布置、工程量的选择和统计、设计原始资料和合流干管、截流干管的水力计算等。
关键词：排水管网；截流干管；雨污混合污水目录前言 (1)一．排水管网设计说明书 (2)1. 课程设计任务书及指导书 (2)1.1 设计范围和任务 (2)1.2 设计原始资料 (2)1.3 规划设计内容及要求 (3)1.4 设计成果要求 (3)1.5 设计参考资料 (4)2. 方案的选择和确定 (5)2.1 排水体制的确定 (5)2.2 工业废水与城市排水系统的关系选择 (6)2.3 污水处理方式及污水处理厂的确定 (6)3. 合流管网工程设计 (8)3.1 合流管网使用条件和定线 (8)3.2 合流管网的设计流量 (10)3.3 合流管网的水力计算 (18)3.4 合流管网工程量统计 (23)二．排水管网设计计算书 (24)1. 合流管网设计计算 (24)1.1 设计管段检查井地面标高 (24)1.2 排水区编号及其面积 (24)1.3 合流管网水力计算 (26)三．结束语 (31)参考文献 (32)致谢辞 (33)附录 (34)前言排水管网课程设计是依据批准的当地城镇总体规划及排水工程总体规划进行，按照基本建设程序及有关的设计规定、规程确定。
截流式合流制排水系统是由收集城市雨污混合污水的干管和截流干管以及溢流井等相应的一系列附属构筑物组成。
其主要内容包括：设计基础数据（如设计区人口密度、水体资料、工程地质条件等）、管道系统的平面布置、合流干管与截流干管的设计流量计算和水力计算、管道系统上某些附属构筑物的设计计算（如溢流井）、根据气象与地形条件，确定设计参数、划分排水区域等。
排水管网设计说明书
排水管网设计说明书排水管网课程设计说明书专业课2022-07-1611:12:40阅读1237评论0字体大小：大、中、小订阅目录前言第一章设计规范第一节设计任务1原因2必要性3设计任务第二节设计数据1概述2气象数据3地质数据4水文数据5.有关工程情况的资料第三节设计依据第四节排水体制的确定1.依据2.组合式和分离式排水系统的比较3结论（排水系统的选择）第五节污水管道系统设计1.布置原则2.污水厂及出水口选址论证3流域4区工业废水处理方案5管道系统布置方案6河流穿越构筑物方案及布置7设计参数确定8水力计算结果第六节排洪沟的设计说明第七节管道材料接口。
基础和辅助结构1管2接口形式3管道基础4.排水管渠系统上的附属构筑物4.1检查井4.2雨水口4.3倒虹管4.4出水口第八节污水厂面积计算及外轮廓确定第二章设计计算前言根据批准的城镇、工业区、居民点总体规划和排水工程专业规划，正确处理城镇工业与农业、城镇化与非城镇化、集中与分散、排放与利用、近期与远期的关系，从全局出发，根据规划年限、项目规模、经济效益、社会效益和环境效益。
通过综合论证，确保了该项目具有环保、技术先进、经济合理、安全可靠、适合当地实际情况的特点。
根据给出的各种数据，制定合理的排水网络第一章．设计说明书第一节．设计任务（一）缘由1.新建城镇希望改善城市建设，因此有必要对城镇排水系统进行规划和设计。
2.老师给我们发了《排水管网课程设计》的作业。
（二）重要性１．城市排水管道的重要性随着经济的发展和人们认识的提高，人们对环境质量的要求也逐渐提高。
可持续发展已引起全球关注，并已成为中国的国策。
为保证居民健康和环境质量，新建城镇建设了一套城市排水管道系统。
有了这套城市排水管道，我们不仅可以防止雨水和积水，还可以控制城市水污染。
城市排水管道需要符合国家法律法规，满足防治水污染、改善和保护环境、改善人民健康的要求２．污水直接排放的后果如果直接排放城市污水和工业废水，会对环境造成污染，其中最严重的是地表水体的污染。
《建筑给水排水工程》课程设计指导书
《建筑给水排水工程》课程设计任务书及指导书一、设计资料（1）建筑资料建筑各层平面图、建筑剖面图、厨厕大样图等。
建筑物为六层住宅，采用钢筋混凝土框架结构，层高为3M，室内外高差为0.1M。
（2）水源资料在建筑物北面有城镇给水管道和城镇排水管道（分流制），据调查了解当在夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa；环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。
每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。
每户设水表一个，整幢住宅楼设总表一个。
二、设计内容1．设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。
（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3）室内外管道材料、设备的选用及敷设安装方法的确定。
（4）建筑内部给排水系统的计算。
（5）其它构筑物及计量仪表的选用、计算。
（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。
2．绘制下列图纸（1）各层给排水平面图（1:100）。
（2）系统图（3）厨厕放大图（1:50）。
（4）主要文字说明和图例等。
《建筑给水排水工程》课程设计计算说明书一、给水方式及排水体制的确定（1）给水方式的确定根据所给资料该建筑为六层建筑，层高为3m，每层4户，为普通二类建筑。
夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa，估算自室外地面算起系统所需的水压H=4（n+1）=4（6+1）=28m=280kPa，根据市政管网供水压力以及用户用水要求，进行方案比较：方案一：直接给水方式。
由于夏天用水高峰时，外网压力190kpa<280kPa，会出现供水不足的现象，故不能采用直接供水方式，应选择相应的调蓄增压给水方式。
方案二：单设水箱给水方式。
夜间用水低峰时，外网供水压力可达310kpa>280kpa，除满足用户用水要求外还有盈余，可以设置屋面水箱，将剩余压力利用起来，在夜间储备相应楼层用户一天所需的水量，实现能耗节省，切供水安全可靠性较好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《湖南某城镇排水工程设计规划》
污水管道课程设计说明书
一、污水管道的布置
从湖南地区某城镇规划图可知，此区域可以河流为分界线分河南、河北两个排水流域。
其中河南地区总体趋势是自南向北倾斜，坡度较大；河北地区总体趋势是自北向南倾斜，坡度较小。
河南、河北两个区域街道支管都与等高线平行布置在地势较低一侧的道路下；干管与等高线垂直布置，河南区域污水通过唯一的一条干管于西南角穿过河流与河北地区的主干管合二为一；主干管沿河流北岸布置，与等高线基本平行。
整个管道系统呈截流式形式布置，污水一并送至东南角的污水处理厂。
二、街区编号与面积计算
将整个地区的各街区编上号码，如平面图蓝图所示。
共有44个街区，分别编以1～44的编号。
然后按各街区的平面范围计算面积（如表1），并用箭头标上各街区污水的排除方向。
（其中编号25的街坊在规划中被横穿管道分为上下两部分，25’：2.72ha和25”:2.23ha) 河北区街坊总面积：223.88ha。
河南区街坊总面积：18.91ha。
三、划分设计管段，计算设计流量
1、划分设计管段
根据设计管段的定义和划分方法，将各干管和主干管中有本段流量进入的点、集中流量及旁侧支管进入的点，作为设计管段的起迄点的检查井并编上号码，标入污水管道布置平面图。
2、计算设计流量
从附录表中可以得知，湖南属于第一区。
按远期规划街坊人口密度计算，河南区人口为18.91×400=7564人，河北区人口为223.88×500=111940人，总计为7564+111940=119504人，属于中、小城市，居民的综合生活用水定额应在170~280之间，因为本规划图居民用水情况相对理想，按“给排水设施完善地区”计算，即污水量定额取综合生活用水定额的90%计算，因此，取综合生活用水用水定额200（L/(cap ·d ）)，污水定额180（L/(cap ·d ）)。
本城镇河南区每公顷街区面积生活污水比流量为：
0400180q 0.833/(s ha)243600
L ⨯==⋅⨯（）； 河北区每公顷街区面积生活污水比流量为：
0500180q 1.042/(s ha)243600
L ⨯'==⋅⨯（）。
此外，城镇有Ⅰ、Ⅱ工厂共2个集中流量，分别在检查井4、7进入管道，根据比较，取其最大班的设计流量，为：
工厂Ⅰ：按第一班的职工人数来计算流量，有
）（s /98.493600
6010040110836005.2353000.3254003.136002410300032L Q =⨯+⨯+⨯⨯⨯+⨯⨯+⨯⨯⨯= 工厂Ⅱ：按第二班的职工人数来计算流量，有
）（s /88.443600
601104090836005.2352500.3253004.136002410250033L Q =⨯+⨯+⨯⨯⨯+⨯⨯+⨯⨯⨯=
然后，计算出所有管段的设计流量，并填入表2。
四、主干管设计管段的水力计算
管道采用钢筋混凝土管道（即n取0.014而查水力计算图），水泥砂浆抹带接口和90°管座混凝土带形基础，取9~2~8管段进行水力计算，如表3所示：
（1）从平面图上量出每一设计管段的长度，列入表四中的第2项；
（2）读出设计管段起迄点检查井处的地面标高，并计算每一设计管段的地面坡度，列
入表四中的第3、4、5项，以作为确定管段坡度时参考；
（3）将表2中计算出的各设计管段的设计流量列入表3中的第6项；
（4）确定起始管段的管径D、设计流速v、设计坡度I、设计充满度h/D，分别列入表中第4、6、5、7项；
（5）确定其它管段的管径D、设计流速v、设计充满度h/D。
（6）计算各管段上端、下端的水面、管底标高及其埋设深度：
1）根据设计管道长度和管道坡度求降落值I·L，列入表中的第12项。
2）根据管径和充满度求管段的水深h，列入表中的第11项。
3）确定管网系统的控制点：
本项目中污水厂设置于该城东南角，该城中离污水厂最远的干管起点有12、14、
18、24、27、29及工厂出水口1点。
其中12、24、27、29点的埋深可用最小覆土
厚度的限值确定，与干管平行的地面坡度为3%~7%不等，可取干管坡度与地面坡度近似（如有需要，个别点可设置跌水井），因此干管埋深不会增加太多；14点汇集
污水至主干管3点途中，16-3管段地面坡度近似为0，这点与1-3管段相似，但长度较短，干管埋深增加相对较小；18点是一条干管的起始点，它的埋设深度受工厂排出
口埋深的限制，定为2.0m，但由于与干管平行的地面坡度为约为3%，可取干管坡度与地面坡度近似，干管埋深增加也不会太多。
因此得出：1点为此管道系统的控制点。
4）求设计管段上、下段的管内底标高，水面标高及埋设深度。
注：由水力计算表可知，主干管终端埋深达7.45米，符合要求。
五、绘制管道的平面图和纵剖面图
（1）绘制平面图（如附图1所示）
在图纸上标出街坊编号、面积及其污水的流向，并绘制出污水支管、干管、主干管的位置和走向，以及检查井的编号。
（2）绘制纵剖面图（如附图2所示）
绘制出干管的纵剖面图，其横向比例取1:10000，纵向比例取1:100进行绘制，并在图上标明管材、地面标高、埋设深度、管内底标高、管道长度、检查井号等项目。
