电力系统中的电量不平衡问题研究
浅析电量不平衡的原因及其改进措施

表时会产生不平衡率偏大或超 标的 现象 . 对这种现象形 成的原 因进行 分析 ,并提出 相关改 进措施 ,对于 降低电 网
损耗 、提高输送能力以及电网的经济运行水平具有十分重要的意义 .
关键词 :电量不平衡 ; 原因分析 ; 改进措施
中图分类号 : TM933. 4
文献标识码 :A
文章编号 :100921734 (2008) S020104204
10kV 母线电能不平衡率 P1 %为 : P1 % = [ ( ∑Wh10kV 线′+ ∑Wh 主变) -
( ∑Wh10kV 线 + ∑Wh 主变′) ]/ ( ∑Wh10kV 线′+ ∑Wh 主变) 3 100 % 全所电能不平衡率 P2 %为 :
P2 % = [ ( ∑Wh10kV 线′+ ∑Wh35kV 线′) ( ∑Wh10kV 线 + ∑Wh35kV 线) ]/ ( ∑Wh10kV 线′+ ∑Wh35kV 线′) 3 100 % 依据上面的公式 、表 1 和表 2 并结合白雀集控站工作实际可以看出 ,影响电量平衡的因素主要有以下 几方面 : (1) 所用电数据未实现自动采集并进行电量平衡计算. 白雀集控站所辖 17 座变电所 ,其中 220kV 变 电所 5 座 、11 0k V 变电所 10 座 、35k V 变电所 2 座 ,所用电数据全部未实现自动采集. 5 座 220 k V 变电所所 用电数据仍采用月底现场抄录后由人工录入电能量采集系统后再自动生成电能平衡报表 ,而另外 12 座变 电所所用电数据并未反映在电能平衡报表中 ,这将直接导致总关口电量的不平衡以及轻载变电所 10kV 母线不平衡率及全所不平衡率偏大或超标.
0
稍康 967 6000
新型电力系统电力电量平衡分析研究综述

新型电力系统电力电量平衡分析研究综述摘要:在不同的新能源发展阶段,电力系统电力电量平衡表现出不同的特点。
目前,对于新能源低/中/高占比定义还未出现行业标准。
有研究指出新能源占比可定义为新能源发电量与总发电量的比值,在实际中往往送端电网的新能源装机规模较大,比如西北电网等,送端电网通过特高压外送通道对受端电网进行远距离送电,本质上受端电网对高占比新能源的波动性和不确定性进行了一定的平抑,故在探讨新能源高占比时需注意系统本地自平衡(新能源本地消纳)与大范围平衡的差异。
关键词:新能源;新型电力系统;电力电量平衡分析引言:在“双碳目标”的背景下,我国对于新能源的利用得到长足发展,构建适应新能源占比逐渐提高的新型电力系统成为首要目标。
风光电源出力的强波动性与不确定性的特点,给电力系统电力电量平衡带来全新的“保供难”与“消纳难”挑战,传统电力电量平衡分析模式与方法难以适应新能源占比不断提高的新型电力系统应用。
为此,面向新能源占比不断提高的新型电力系统提出电力电量供需平衡分析体系。
1新型电力系统电力电量平衡计算方法1.1多重不确定性因素的表征方法1)自然不确定性建模目前并未出现新能源低/中/高占比的行业标准,因此对新能源占比不断提高的新型电力系统需要探究不同省级/区域级电网新能源电量占比与新能源装机容量占比系统的差异特征,并开展相关能源资源的季节/时空分布特征研究;基于以上特征结合风、光/气象物理过程,研究以系统新能源预测结果为依据的风电/光伏发电时间连续不确定误差建模方法,重点厘清年–月–周–日不同时间尺度下新能源电量/电力的误差表达形式,实现误差局部时间段的特征识别与分类,为取得良好的概率分布结果做好铺垫;此外,可以对融合了陡增陡降度(转折条件)关键特征的新能源极端小样本事件提取方法进行研究,以此构建系统面临不同时间尺度下的新能源极端场景。
随着电力需求侧的低碳化转型,负荷不确定性成为影响电力电量平衡的主要干扰项之一。
电网稳定性问题研究与分析

电网稳定性问题研究与分析近年来,随着能源消耗不断增加,特别是新能源的发展,电网的重要性不断凸显。
然而,随着电网整体规模的不断扩大,也暴露出了许多稳定性问题。
电网稳定性问题的解决,不仅涉及到能源安全和供应能力的问题,还直接关系到社会经济的稳定和发展。
本文针对电网稳定性问题进行了深入的研究和分析。
一、电网稳定性问题的来源1.1 电量不平衡电量不平衡指的是电网中电量的实际产量与需求之间存在的差异。
如果电量产量大于需求,则电量会导致电网稳定性问题的出现。
反之,则会引起供电不足现象。
1.2 新能源的并网现代电网中,新能源并网日趋普遍,但是在新能源比例过高的情况下,会导致电网稳定性问题的出现。
这是因为,新能源具有波动性和间歇性,会引起电网的负荷失调。
1.3 外部环境因素外部环境因素比如风暴、地震等自然灾害,以及恐怖袭击、战争等人为因素,都会对电网稳定性造成重大影响。
二、电网稳定性问题的表现2.1 电网波动电网波动是指当负荷突然出现波动时,会导致电网电压产生瞬间变化。
电网波动不仅会影响电器设备的稳定性,还会对人们的正常生活和生产造成影响。
2.2 电压跳闸电压跳闸是指当电网供应的电压不稳定时,容易引起电子设备的损坏。
这种现象也是电网稳定性问题的一种。
2.3 电网崩溃电网崩溃是指电网系统无法正常运行,会导致停电和其他设备故障。
一旦出现这种情况,就会严重影响人们的日常生活和生产。
三、电网稳定性问题的解决方案3.1 变电站的建设变电站是电网系统的重要环节,可以实现电力调度和平衡功率的分配,能够有效地缓解电网稳定性问题的出现。
3.2 智能电网的建设智能电网是指基于信息和通信技术的电网系统,它可以实现电网的智能化管理,提高电网的稳定性和可靠性。
3.3 能源存储技术的应用能源存储技术是指将不稳定的电能转换成可存储的能量,以便电网供应不足时使用。
这种技术能够有效地提高电网供能能力,降低电网稳定性问题的出现。
结语通过以上的分析和探讨,可以知道电网稳定性问题是迫切需要解决的一个问题。
电网不平衡下三相锁相环研究

电网不平衡下三相锁相环研究1. 本文概述随着现代电力系统的快速发展,三相电力系统的不平衡现象日益凸显,对电力系统的稳定性和电能质量产生了严重影响。
为了解决这一问题,三相锁相环(ThreePhase PhaseLocked Loop, 3PPLL)作为一种有效的电力系统同步技术,受到了广泛关注。
本文旨在深入探讨电网不平衡条件下三相锁相环的工作原理、性能评估及优化策略,为提高三相电力系统的运行效率和稳定性提供理论依据和技术支持。
本文首先介绍了三相锁相环的基本原理,包括其数学模型和锁相机制。
随后,详细分析了电网不平衡对三相锁相环性能的影响,包括相位误差、频率偏移和稳态误差等方面。
在此基础上,本文提出了一种改进的三相锁相环结构,通过引入先进的控制策略和滤波技术,有效提高了锁相环在电网不平衡条件下的性能。
本文还通过仿真和实验验证了所提改进三相锁相环的有效性和优越性。
仿真结果表明,在电网不平衡条件下,所提锁相环具有更快的动态响应、更高的稳态精度和更强的鲁棒性。
实验结果进一步验证了仿真分析的结论,证明了所提改进三相锁相环在实际电力系统中的应用潜力。
本文对电网不平衡下的三相锁相环进行了全面研究,不仅分析了电网不平衡对锁相环性能的影响,还提出了一种有效的改进策略,并通过仿真和实验验证了其性能。
研究结果为三相电力系统的同步控制提供了新的思路和方法,对提高电力系统的运行效率和稳定性具有重要意义。
2. 电网不平衡的影响电网不平衡是一种常见的电力系统运行状态,它会对电力系统的稳定运行产生不利影响。
电网不平衡主要表现在三相电压或电流的不对称性上,这种不对称性可能由多种因素引起,如单相负载的接入、线路故障、发电机故障等。
(1)影响锁相精度:三相锁相环是依赖于三相电压或电流的对称性进行相位锁定的。
当电网出现不平衡时,三相电压或电流的对称性被破坏,导致锁相环难以准确锁定相位,进而降低系统的控制精度。
(2)增加系统振荡风险:电网不平衡可能导致系统出现负序和零序分量,这些分量会激发系统中的振荡模式,增加系统的不稳定性。
电力系统中的电力负荷平衡方法研究

电力系统中的电力负荷平衡方法研究随着工业化和城市化的发展,电力需求不断增长。
为了保证稳定的电力供应,电力系统需要实现负荷平衡,即在电力供给和需求之间保持平衡。
本文将探讨电力负荷平衡的方法,以及相关的研究和应用。
一、电力负荷平衡的重要性电力负荷平衡是电力系统运行的核心问题之一。
在电力供应和需求不平衡的情况下,电力系统可能发生过载或过负荷的情况,导致电网失去稳定性,甚至引发严重事故。
因此,实现电力负荷平衡对于保障供电的可靠性和稳定性非常重要。
二、电力负荷平衡方法的研究1. 监控和预测电力负荷监控和预测电力负荷是实现电力负荷平衡的基础。
通过采集和分析历史数据,可以建立电力负荷的模型,进而预测未来的负荷需求。
基于这些预测结果,电力系统可以做出相应的调整,以实现负荷平衡。
2. 优化发电计划为了实现电力负荷平衡,电力系统必须合理安排发电计划。
优化发电计划是一种常用的方法,通过考虑电力供应的各种限制条件和成本指标,确定最优的发电方案。
这种方法能够在满足电力需求的同时,最大限度地减少成本和资源消耗。
3. 考虑可再生能源随着可再生能源的发展和应用,电力系统的负荷平衡也面临新的挑战。
可再生能源的不稳定性和波动性给电力系统带来了新的变数。
因此,研究如何将可再生能源整合到电力系统中,并实现负荷平衡是一个重要的课题。
4. 引入储能技术储能技术被广泛应用于电力系统,可以用来平衡电力负荷。
通过将多余的电能储存在储能装置中,然后在需要时释放出来,可以实现电力负荷的平衡。
例如,电池储能技术和水泵储能技术等都可以用来调节电力系统的负荷。
三、电力负荷平衡方法的应用电力负荷平衡的方法研究不仅仅是学术领域的课题,也有着广泛的应用。
1. 电力系统运维电力系统的运维工作需要保持电力负荷的平衡。
运维人员需要监控和调节电力供应,以适应不同时间段的负荷需求变化。
他们可以根据研究的方法和技术,制定合理的电力调度方案。
2. 新能源接入随着新能源的接入,电力系统需要应对新的挑战。

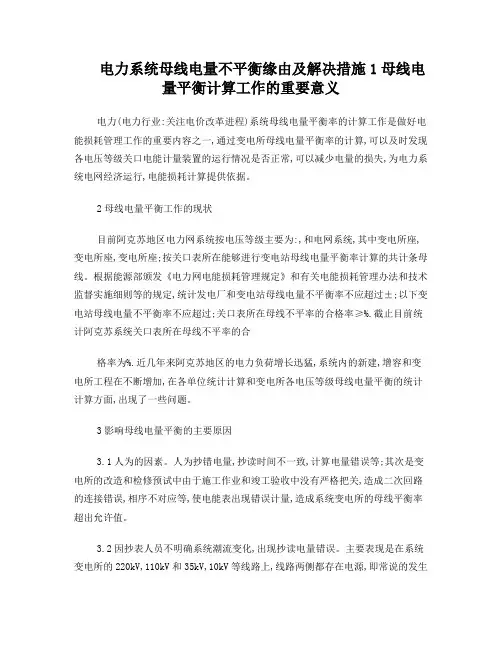

电力系统母线电量不平衡缘由及解决措施

电力系统母线电量不平衡缘由及解决措施1母线电量平衡计算工作的重要意义电力(电力行业:关注电价改革进程)系统母线电量平衡率的计算工作是做好电能损耗管理工作的重要内容之一,通过变电所母线电量平衡率的计算,可以及时发现各电压等级关口电能计量装置的运行情况是否正常,可以减少电量的损失,为电力系统电网经济运行,电能损耗计算提供依据。
2母线电量平衡工作的现状目前阿克苏地区电力网系统按电压等级主要为:,和电网系统,其中变电所座,变电所座,变电所座;按关口表所在能够进行变电站母线电量平衡率计算的共计条母线。
根据能源部颁发《电力网电能损耗管理规定》和有关电能损耗管理办法和技术监督实施细则等的规定,统计发电厂和变电站母线电量不平衡率不应超过±;以下变电站母线电量不平衡率不应超过;关口表所在母线不平率的合格率≥%.截止目前统计阿克苏系统关口表所在母线不平率的合格率为%.近几年来阿克苏地区的电力负荷增长迅猛,系统内的新建,增容和变电所工程在不断增加,在各单位统计计算和变电所各电压等级母线电量平衡的统计计算方面,出现了一些问题。
3影响母线电量平衡的主要原因3.1人为的因素。
人为抄错电量,抄读时间不一致,计算电量错误等;其次是变电所的改造和检修预试中由于施工作业和竣工验收中没有严格把关,造成二次回路的连接错误,相序不对应等,使电能表出现错误计量,造成系统变电所的母线平衡率超出允许值。
3.2因抄表人员不明确系统潮流变化,出现抄读电量错误。
主要表现是在系统变电所的220kV,110kV和35kV,10kV等线路上,线路两侧都存在电源,即常说的发生送受电量变化,如果抄读电量时不注意这一点,只将一个方向的电量抄读下来,另一方向的电量没有抄读等或送受关系出现颠倒错误,进而发生母线电量平衡率超出允许值。
3.3电子表计自身质量问题。
随着电子式多功能电能表的普及和应用,全电子表在运行中存在着不容忽视的问题。
在对一些电能表进行现场校验时发现,有的负荷性质基本相同,但是进行电能表检定时,计量电能表的误差不稳定,变化较大,甚至多次出现溢出误差;还有的电能表液晶不显示,时间错误,表外部端子电压正常,而内部显示为"0",即失压及通讯中断等多种现象发生;或者电子表的自身质量方面的问题,造成电能表内部故障,出现数据显示不清,不显示,以及显示错误等问题,使系统变电所的计量装置的失压失流现象时有发生,有时一相或多相失压,造成电能计量出现误差。
电力系统中电能质量的影响因素分析研究

电力系统中电能质量的影响因素分析研究电能作为现代社会不可或缺的能源形式,其质量的优劣对于电力系统的稳定运行以及各类用电设备的正常工作具有至关重要的意义。
电能质量问题不仅可能导致设备故障、降低生产效率,还可能对整个电力系统的可靠性和安全性构成威胁。
因此,深入分析研究电力系统中电能质量的影响因素显得尤为重要。
一、电能质量的概念与主要指标电能质量,简单来说,是指电力系统中电能的各项特性指标是否符合标准和用户的需求。
主要的电能质量指标包括电压偏差、频率偏差、电压波动与闪变、谐波、三相电压不平衡度等。
电压偏差是指实际电压与额定电压之间的差值。
过大的电压偏差可能导致设备无法正常工作,缩短设备寿命,甚至损坏设备。
频率偏差是指电力系统实际频率与额定频率的差值。
频率偏差过大会影响到电机的转速,从而影响到相关设备的运行性能。
电压波动与闪变主要反映电压的快速变化情况。
它可能会引起照明设备的闪烁,给人眼带来不适,同时也会影响到一些对电压变化敏感的设备的正常运行。
谐波是指电力系统中电流或电压中所含有的频率为基波整数倍的分量。
谐波的存在会增加线路损耗,导致设备过热,还可能引发电力系统的谐振,影响系统的稳定性。
三相电压不平衡度则是衡量三相电压不对称程度的指标。
不平衡度过大可能导致电机发热、效率降低,甚至损坏。
二、电力系统中电能质量的影响因素(一)电力系统元件故障电力系统中的各种元件,如变压器、断路器、输电线路等,在运行过程中可能会发生故障。
例如,变压器内部短路会导致电压骤降;输电线路短路或断路会引起电压波动和停电;断路器故障可能导致电力系统的暂态过程,影响电能质量。
(二)非线性负载的大量接入随着电力电子技术的迅速发展,非线性负载在电力系统中的应用越来越广泛。
常见的非线性负载有整流器、变频器、电弧炉等。
这些设备的电流波形不是正弦波,会向电网注入谐波电流,从而导致电网电压发生畸变,影响电能质量。
以整流器为例,其工作过程中会产生大量的谐波电流。
电力系统母线电量不平衡缘由及解决措施

电力系统母线电量不平衡缘由及解决措施母线电量不平衡的定义母线电量不平衡是指电力系统中各个母线的电量不均衡。
母线是电力系统中的枢纽,电力系统的电量调节、电能质量和电力安全都与母线密不可分。
母线电量不平衡会影响电网电压、电能质量,甚至可能增加设备故障和事故的风险,因此对于电力系统的稳定运行具有重要影响。
母线电量不平衡的原因1. 电源抽头不均衡电源抽头表示为各发电机的输出功率分配不平衡,这是造成母线电量不平衡的一个主要原因。
在电力系统中,如果各发电机输出功率分配不均衡,就会使得各母线的有功功率和无功功率不均衡,造成母线电量不平衡。
2. 配电系统不均衡配电系统的不均衡也是造成母线电量不均衡的原因之一。
在配电系统中,如果各变压器额定容量、接线以及对负荷的配比不合理,就会造成各母线电量不平衡。
3. 非线性负载造成的谐波非线性负载会产生谐波,引起电力系统中各个母线的电流波形不均衡,导致母线电量不平衡。
特别是在一些大功率电子器件的使用中,谐波可能会比行业标准更高,导致母线电量不平衡问题更加严重。
4. 电容补偿不均衡电容补偿是用电容器来补偿电力系统的功率因数,从而达到提高电网电压质量、节约电能的目的。
但当电容补偿在电力系统中不平衡时,不仅无法起到有效的补偿作用,甚至还会加剧耦合谐波,在一定程度上导致母线电量不平衡。
解决母线电量不平衡的方法1. 优化电源抽头通过调整各发电机抽头,平衡各个母线的有功功率和无功功率,使各母线之间的电量变得均匀。
而要做到这一点,需要依赖电力系统的智能化技术,对电力系统进行高精度监测和有效控制。
2. 确保变压器合理配置对于配电系统的变压器,需要确保各个电压等级的变压器的容量合理、接线合理。
在确定变压器的容量时,需要充分考虑各种负荷情况,以确保各个母线之间的电量均衡。
3. 采用有源滤波补偿技术对于非线性负载带来的谐波,可以采用有源滤波补偿技术来降低谐波水平,控制母线电量不平衡的程度。
利用科技手段,可以有效降低母线电量不平衡引起的设备故障和事故风险。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电力系统中的电量不平衡问题研究
一、引言
随着社会经济的发展与技术的不断进步,电力系统已成为现代工业和生活的重要组成部分。
电力系统的稳定性和可靠性是保障国民经济正常发展的重要保障。
但是在电力系统运行中,电量不平衡问题已经成为了一大难题。
电力系统中的电量不平衡不仅会对电网运行造成严重的影响,还会导致电力市场的失衡,影响能源的合理分配。
因此,对电力系统中的电量不平衡问题进行深入研究,具有重要的理论和现实意义。
二、电量不平衡的概念与原因
1.电量不平衡的概念
电量不平衡是指三相电路中,电能在三个相之间无法平衡地分配的情况。
其表现为三相之间的电压、电流、功率等参数失去平衡,存在一个或多个相的电压或电流大于或小于其他相。
在电力系统中,电量不平衡的表现形式多种多样,如三相电压不平衡、三相电流不平衡、功率不平衡、电压谐波等。
2.电量不平衡的原因
电量不平衡的主要原因是负载的不平衡性。
负载不平衡性是指在三相电路中,三个相之间的负载不同。
如不同电器在三个相上连接方式不同或其功率不同,将导致电路出现功率不平衡,从而
使电量不平衡。
此外,电力质量问题也是导致电量不平衡的原因
之一,如无功补偿不足、电压波动等。
三、电量不平衡的危害分析
1.对电力系统的影响
电量不平衡会使电力系统的电压平衡受到损害,从而导致电力
设备损坏。
例如,三相不平衡电流会在电马达中引起旋转磁场的
不平衡,导致电机转矩波动、噪声和振动的增加,引起电机过热、寿命缩短,严重时可能造成电机损坏。
另外,不平衡电流还会产
生较大的电磁力和力矩,引起电机机械振动和噪声。
2.对能源的影响
电量不平衡会导致能源的不合理利用。
负载不平衡时,有一个
相的电压或电流较高,另一个相的电压或电流较低,因此造成能
源的浪费和过度利用。
例如,当一个相的电流过大时,会产生过
多的热量,增加了能源的浪费,而当另一个相的电流过小时,会
导致电力系统的能量分配不均衡,影响了电力系统的能源平衡。
四、电量不平衡的检测方法
为了有效解决电量不平衡问题,需要进行电量不平衡的检测。
目前,常用的电量不平衡检测方法主要有以下几种:
1.三相电路法
三相电路法是一种简单有效的电量不平衡检测方法。
该方法测
定三相电压和电流值,通过计算不同相之间的电量差来检测电量
不平衡问题。
2.负载检测法
负载检测法是指通过测量负载电流值,计算出不同相之间的功
率差,从而检测电量不平衡。
3.位移谐波法
位移谐波法是利用FFT分析技术,分析谐波电流谐波电压的幅
值和相角,从而得出电量不平衡情况。
五、电量不平衡的解决方案
为有效解决电量不平衡问题,需要采取相应的解决方案。
目前,常用的电量不平衡的解决方案有以下几种:
1.增加负载平衡性
增加负载平衡性是有效解决电量不平衡问题的关键。
通过控制
负载的数量和分布方式,使得三个相上的负载比例基本相同,从
而达到负载平衡的目的。
2.采用自动巡回调整系统
自动巡回调整系统是一种实时检测三相电压、电流并进行位移调整的自动控制系统。
该系统能够根据检测结果自动调整电路中的位移,从而达到电量平衡的目的。
3. 综合运用谐波抑制技术
谐波抑制技术是通过改变传输线的结构和参数,抑制电路中的谐波电流和电压。
综合运用谐波抑制技术与其他电源电路技术能够有效解决电力系统中的电量不平衡问题。
六、结论
电量不平衡是电力系统运行过程中的严重问题,其原因主要是负载不平衡。
电量不平衡会给电力设备运行、能源利用和电力市场带来严重的影响和危害。
为了解决电量不平衡问题,需要采取相应的检测和解决方案。
未来,应加大对电量不平衡问题的研究力度,提高电力系统的稳定性和可靠性,推动电力事业的可持续发展。
