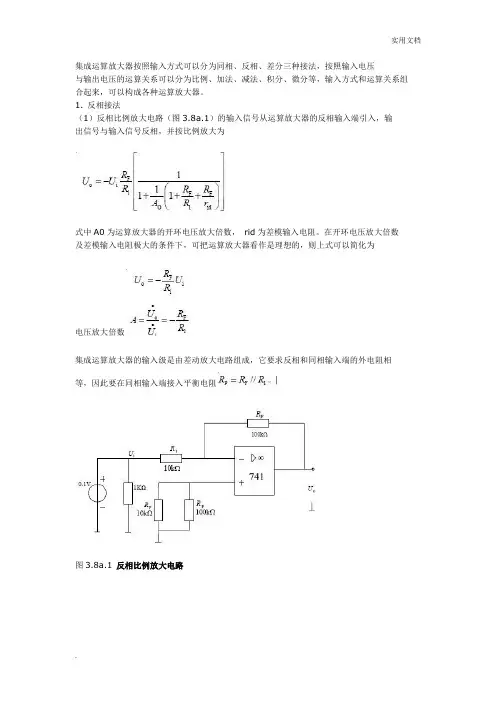

反相比例放大电路
实用文档
集成运算放大器按照输入方式可以分为同相、反相、差分三种接法，按照输入电压
与输出电压的运算关系可以分为比例、加法、减法、积分、微分等，输入方式和运算关系组
合起来，可以构成各种运算放大器。
1. 反相接法
（1）反相比例放大电路（图3.8a.1）的输入信号从运算放大器的反相输入端引入，输
出信号与输入信号反相，并按比例放大为
式中A0为运算放大器的开环电压放大倍数，rid为差模输入电阻。
在开环电压放大倍数
及差模输入电阻极大的条件下，可把运算放大器看作是理想的，则上式可以简化为
电压放大倍数
集成运算放大器的输入级是由差动放大电路组成，它要求反相和同相输入端的外电阻相
等，因此要在同相输入端接入平衡电阻
图3.8a.1 反相比例放大电路
.。
比例运算电路电压放大倍数计算
比例运算电路电压放大倍数计算一种常见的比例运算电路是差动放大器。
它由两个输入端口和一个输出端口组成。
差动放大器的输入端口将输入信号分为两路，并通过放大器放大后的两个信号相减，得到输出信号。
差动放大器的放大倍数可以通过调整放大器的增益来控制。
差动放大器的电压放大倍数可以通过两种参数来计算。
一种是共模增益，表示两个输入端口上的电压变化对应于输出端口上的电压变化。
另一种是差模增益，表示两个输入端口上的电压差对应于输出端口上的电压变化。
在计算电压放大倍数时，可以选择任意一种参数进行计算。
计算电压放大倍数的方法包括理论计算和实验测量。
理论计算通常基于电路的数学模型和电路分析的基本原理。
实验测量则通过实际的电路测试，利用仪器测量电路的输入输出电压，并计算其放大倍数。
差动放大器的共模增益和差模增益可以通过以下公式计算：共模增益：Avcm = Vo/Vcm差模增益：Avm = Vo/Vdm其中，Avcm表示共模增益，Vo表示输出电压，Vcm表示共模输入电压（即两个输入端口上的电压变化的平均值），Avm表示差模增益，Vdm 表示差模输入电压（即两个输入端口上的电压差）。
在进行电压放大倍数计算时，需要根据实际的电路参数和输入输出电压来计算。
具体计算步骤如下：1.确定电路的结构和元件参数。
根据电路图和元件数据表，确定电路中的电感、电容、电阻等参数。
2.根据电路参数和电路分析的基本原理，计算差动放大器的共模增益和差模增益。
3.根据输入输出电压，计算电压放大倍数。
根据输出电压和输入电压的比值，计算电压放大倍数。
4.使用仪器进行实验测量。
连接电路和仪器，测量电路的输入输出电压，并计算实际的电压放大倍数。
需要注意的是，不同类型的差动放大器有不同的电压放大倍数计算方法。
此外，电路中的元件参数、外部干扰、输入信号等因素也会影响电压放大倍数的计算结果。
总之，比例运算电路的电压放大倍数是根据电路的结构和参数计算得出的，并可以通过实验测量来验证。
《电工学》比例求和放大电路实验

比例求和放大电路实验一、实验目的1、掌握用集成运算放大器组成比例、求和电路的特点及性能；2、学会上述电路的测试和分析方法；3、掌握各电路的工作方法。
二、实验仪器与设备三、实验原理实验采用LM324集成运算放大器和外接电阻、电容等构成基本运算电路。
运算放大器是具有高增益、高输入阻抗的直接耦合放大器。
它外加反馈网络后，可实现各种不同的电路功能。
如果反馈网络为线形电路，运算放大器可实现加、减、微分、积分运算；如果反馈网络为非线形电路，则可实现对数、乘法、除法等运算；除此之外还可组成各种波形发生器，如正弦波、三角波、脉冲发生器等。
1、电压跟随器图2.7.1 电压跟随器图 图2.7.2 反相比例反大器 电路如图2.7.1所示，设组件LM324为理想器件时，则o i v v =即输出电压跟随输入电压的变化。
2、反相比例运算在图2.7.2所示电路中，设组件LM324为理想器件时，则fo i 1R v v R =-其输入电阻if 1R R ≈，2f11R R R R =≈。
由上式可知，输出与输入反相，选择不同的电阻比值，就改变了运算放大器的闭环增益vf A 。
在选择电路参数时应考虑：（1）根据增益，确定f R 与1R 的比值，即vf f 1/A R R =-（2）具体确定f R 与1R 的值若f R 太大，则1R 也大，这样容易引起较大的失调温漂；若f R 太小，则1R 也小，输入电阻i R 也小，，不能满足高输入阻抗的要求。
一般取f R 为几十千欧～几百千欧。
若对放大器的输入电阻已有要求，则可根据i 1R R =，先定1R ，再求f R 。
（3）为减小偏置电流和温漂的影响，一般取2f1R R R =，由于反相比例运算电路属于电压负反馈，其输入、输出阻抗均较低。
3、同相比例放大器在图2.7.3所示电路中，设组件LM324为理想器件时，则f o i 11R v v R ⎛⎫=+ ⎪⎝⎭由上式可知，输出与输入同相，选择不同的电阻比值，就改变了运算放大器的闭环增益vf A 。
