3-2-2船体分段结构图中常用图线及其含义(精)

粗双点划线
斜删线
分段分界处的结构接缝线
船体识图与制图
船体施工图样识读
任务2 船体分段结构图识读
－－认识分段结构图
船体分段结构图中常用图线及含义
船体识图与制图
船体施工图样识读
1、船体分段结构图常用图线及其含义
焊缝线、尺寸线及尺寸界线、开口轮廓线等不可见的次要构件简化线，例如不可见的纵骨、横梁、肋骨等可见的次要构件简化线，例如可见的纵骨、横梁、肋骨等
船体识图与制图
细实线
细虚线
细点划线
船体施工图样识读
粗实线
板材或骨材的剖面简化线不可见的非水密或非油密板材简化线不可见的水密或油密板材简化线，例如不可见的水密甲板、舱壁、肋板等
粗虚线
轨道线
船体识图与制图
船体施工图样识读
Hale Waihona Puke 粗点划线可见的主要构件简化线，例如可见的纵桁、强横梁、强肋骨等不可见的主要构件简化线，例如不可见的纵桁、强横梁、强肋骨等

2-2-105200P拖船肋骨型线图的绘制步骤(精)

船体板缝线与结构线步骤图图绘制
5200P拖船肋骨型线绘制步骤
船体识图与制图
船体板缝线与结构线步骤图样识读
绘制肋骨型线图的步骤和方法
一.选取比例和布置图面肋骨型线图图形相对其他全船性图样小得多，为了使线条清晰，可根据图纸幅面选取适当比例。常用比例为1:25、1:50等，一般取型线图比例的2倍或4倍。在图纸的适当位置布置视图，主尺度栏绘制在右上方。
船体识图与制图
船体板缝线与结构线步骤图样识读
二.绘制视图 1、根据型线图中主尺度、水线和纵剖线间距画出格子线，并作船底斜升线。 2、画肋骨线、甲板边线、外板顶线和舷墙顶线。
船体识图与制图

第二篇第七章肋骨型线图

第二节识读肋骨型线图
１、了解外板的边界２、了解外板的布置和数量３、了解构件的位置
2 - 13
１、了解外板的边界
要想了解外板在肋骨型线图上的投影形状，首先要知道外板的边界构成。外板的横向边界通常是由横向分段接缝线或总段接缝线构成· ，外板的纵向边界通常是由各列板之间的纵向边接缝线构成。相邻两条纵向接缝线和相邻两条横向接缝线所围成的边界就构成了一块外板。
2-3
第一节
肋骨型线图的组成和表达内容
一、主尺度栏二、肋骨型线图图形三、肋骨型线图中常用的图线及其含义
2-4
一、主尺度栏
肋骨型线图属于全船性图样，在图纸的右上方列有主尺度栏，包括总长、垂线间长、型宽、型深、吃水、肋距和梁拱等。
2-5
二、肋骨型线图图形
肋骨型线图的视图与型线图中的横剖线图比较相似，不同的是横剖线图中的横剖线是10等分或20 等分垂线间长的横向剖切平面与船体型表面形成的交线，横剖面形状；而肋骨型线图中的肋骨线则是以型线图为依据，用通过各肋位处的横向平面〔肋骨平面）为剖切平面剖切船体与船体型表面形成的交线，它表示各肋位处的船体肋骨型线的真实形状。
外板接缝线
④ 由首柱结构图中提供的高度值和在型线图的半宽水线图中量得的半宽值，在肋骨型线图中确定首柱接缝线的最低点； ⑤ 连接上述各点，即为肋骨型线图中的首柱接缝线。
2 - 25
三、加深图线和标注尺寸
按图线要求加深，加深时注意肋骨型线的光顺加深后、标注构件的定位尺如
2 - 26
四、注写编号及名称、编写主尺度栏和填写标题栏
2 - 15
了解外板的布置和数量
(2)了解每一列板由几块钢板组成：由于在每列外板中，相邻两道横向接缝线围成一块板，从一列外板中的横向接缝线的数目就可以确定组成该列外板的钢板数。综合各列外板的钢板数，就可以确定全船所需的钢板数量。 #40~#42 、#48~#50和#58~#60 肋位处各有一个横向分段线，所以整个区间的外板共由22 块钢板组成

船体制图节点图练习题答案(题目+答案)

《船体制图》节点图练习题答案华中科技大学2012.10练习题来源：《船体制图》杨永祥茆文玉翁士纲1995年第1版哈尔滨工程大学出版社）P96 ~ P108一、1~12二、1~8三、1~6四、1~8五、1~6目录绘图说明 (1)一、 (2)1 (2)2 (3)3 (4)4 (5)5 (6)6 (7)7 (8)8 (9)9 (10)10 (11)11 (12)12 (13)二、 (14)1 (14)2 (15)3 (16)4 (17)5 (19)6 (20)7 (21)8 (23)三、 (25)1 (25)2 (26)3 (27)4 (28)5 (29)6 (30)四、 (31)1 (31)2 (32)3 (33)4 (34)5 (35)6 (36)7 (38)8 (39)五、 (40)1 (40)2 (41)3 (42)4 (43)5 (44)6 (45)绘图说明1、有构件尺寸的要标注，有定位尺寸的要标注2、要标明画图比例3、粗线、细线要分明4、要准确表明构件的相对位置和大小。

例如：一、5；一、8例如：一、10，肘板8⨯80⨯125是放置在角钢L75⨯50⨯6的腹板正上方。

5、注意三视图的布置位置，三视图要对齐，保证投影一致。

左视图在主视图的右边，仰视图在主视图的上方。

例如：一、4，仰视图中r9在下方。

例如：一、10，右视图是从右往左看，画在主视图的左边。

6、不可见的结构只画与板直接相连的构件。

例如：一、4，仰视图7、习题注意：一、2，注意下面的粗虚线五、2，左视图与习图4-36基本一样，就是少了20⨯20的切口。

一、1图4-5俯视图与左视图与5.1题一样。

二、11：25三、1四、1五、1。

1-3船体中横剖面图识读度与绘制习题作业(精)

船体中横剖面图识读度与绘制一、单选题1．在中横面图中细双点画线一般代表。

Ａ.不在所剖肋骨平面内构件的可见轮廓线Ｂ.不在所剖肋骨平面内构件的不可见轮廓线Ｃ.所剖肋骨平面内构件的可见轮廓线Ｄ.所剖肋骨平面内构件的不可见轮廓线2．肋位剖面图的位置通常选在范围内结构典型的肋位。

Ａ.船体首部Ｂ.船体中部Ｃ.船体尾部Ｄ. 整个船体3. 中横剖面图中肋位剖面图在图面上的布置形式应按照肋位编号顺序依次布置。

Ａ.从上至下Ｂ.从下至上Ｃ.从左至右Ｄ. 从右至左4．中横剖面图中局部结构表示形式有种。

Ａ.1 Ｂ.2 Ｃ.3 Ｄ. 45．在中横剖面图中船体纵向构件剖面的表达用。

Ａ. 粗虚线Ｂ.轨道线Ｃ.粗单点划线Ｄ. 粗实线6．在船体结构图中，当板厚按比例缩小后，在图样上的尺寸时，将表示板厚投影的两条细实线的距离画成粗实线的宽度。

A．大于或等于2mm B．大于或等于3mmC．小于或等于2mm D．小于或等于3mm7．重叠画法时，把不在某一剖面表达范围内的构件表示在该剖面图的相应位置上，这些构件的可见轮廓用表示。

A．细实线 B．细单点划线 C．细双点划线 D．细虚线8．船体结构图中不可见的普通构件的投影用表示。

A．粗虚线 B．细虚线 C．细单点划线 D．粗单点划线9．是中横剖面图中的主要组成部分。

A．平台图 B．肋位剖面图 C．正投影 D．三视图10．中横剖面图中船体外板是用表示。

Ａ. 粗虚线Ｂ.轨道线Ｃ. 粗实线Ｄ. 粗单点划线11．是全船性图样所应有的一项内容，一般注在中横剖面图的右上方，用以标注船体主尺度和有关数据。

Ａ. 详图Ｂ.放大图Ｃ. 标尺Ｄ. 主尺度栏12．中横剖面图的表达方法主要是肋位剖面和，图中构件根据板、肘板和型材在船图中的表示方法绘制。

Ａ. 三视图Ｂ.重叠画法Ｃ. 几何画法Ｄ. 标高法13．假想用剖切面剖切结构，将位于视者与剖切平面之间的部分移去，而将其余部分向投影面投影所得的图形，称为。

Ａ. 剖视图Ｂ.剖面图Ｃ. 向视图Ｄ. 基本视图14．T型材腹板不可见投影用表示。

肋骨型线图识读与绘制-教学案例(精)

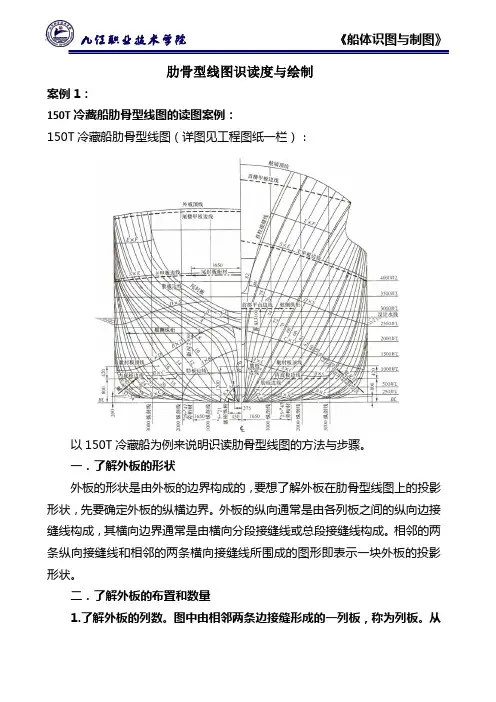

肋骨型线图识读度与绘制案例1：150T冷藏船肋骨型线图的读图案例：150T冷藏船肋骨型线图（详图见工程图纸一栏）：以150T冷藏船为例来说明识读肋骨型线图的方法与步骤。

一．了解外板的形状外板的形状是由外板的边界构成的，要想了解外板在肋骨型线图上的投影形状，先要确定外板的纵横边界。

外板的纵向通常是由各列板之间的纵向边接缝线构成，其横向边界通常是由横向分段接缝线或总段接缝线构成。

相邻的两条纵向接缝线和相邻的两条横向接缝线所围成的图形即表示一块外板的投影形状。

二．了解外板的布置和数量1.了解外板的列数。

图中由相邻两条边接缝形成的一列板，称为列板。

从边接缝的数目就可确定外板的列数。

GB/T4476-84《金属船体制图》中规定：外板板的编号用大写的拉丁字母加阿拉伯顺序数来命名各列板。

其中平板龙骨为K列板，舷顶列板为S列板，其余各列板自平板龙骨向舷顶列板依次用A、B、C、D……来命名，即平板龙骨两侧的船底板为A列板，与A列板相邻的列板为B列板，其余依此类推，。

K列板与A列板之间的接缝线称为K×A接缝，其他依此类推。

图中的#48～#60肋位之间有K×A、A×B、B×C、C×D、D×S、S×E六条纵向接缝线，由此可知主甲板以下有K、A、B、D、S、E列板，其中K列板只有一列（对称中线面布置），其余列板左右舷各一列，从而确定外板的列数左右舷共为11列。

而在#58～#70肋位之间有K×A、A×C、C×D、D×S、S×E 五条纵向接缝线，由此可知主甲板以下有K、A、D、S、E列板，其中K 列板只有一列，其余列板左右舷各一列，从而确定外板的列数左右舷共为9列。

2.了解每一列板由几块钢板组成。

由于在每列外板中，相邻两道横向接缝围成一块板，从一列外板中的横向接缝线的数目就可以确定该列外板的钢板数，综合各列外板的钢板数，就可以确定全船所需的钢板数量。

1-3船体中横剖面图识读度与绘制习题作业答案(精)

船体中横剖面图识读与绘制作业答案：一、单选题1.A2.B3.C4.B5.D6.C7. C8.B9.B 10.C 11. D 12.B13.A 14. B 15.D二、单选题1.ACD2.BCD3.ABCD4.AD5.AB6.BCD7. AB8.AC9.ABD 10.ABC三、判断题1.✗（中横剖面图是一张全船性的结构图样）2.✓3.✗（位于肋骨剖面上的船体横向构件的可见轮廓线用细实线表示）4.✗（为了图面清晰而内容详尽，中横剖面图中通常标注尺寸）5.✓6.✗（型材的型号数表示型材高度的厘米值）7.✗（板材长度方向断裂时，断裂处用波浪线或折断线表示）8.✓四、填空题1. 主尺度栏、肋位剖面图2. 垂线间长、肋骨间距3. 形式、大小、布置、剖面形状4. 重叠画法、局部结构图5. 底部结构、侧结构五、简答题1.什么是节点、节点视图？什么是构件分析法？答：船体是由外板和纵横相交的构件所组成，船体纵横构件相互交叉连接的地方称为节点。

节点视图是用来表示节点处结构详细的视图。

绘制与识读节点视图的基本方法是构件分析法，即将节点按板材、型材和肘板分解成若干个构件，分析它们的形状、尺寸、相对位置和连接方式，并综合起来形成整体概念。

2.板材及型材的画法有什么要求？答：板材的画法：在船体结构图中，板材的轮廓线用细实线表示。

小比例时板材的厚度在图样上往往不能按比例绘出，因此规定：当板厚比例缩小后，在图样上的尺寸小于或等于2mm时，将表示板厚投影的两条细实线的距离画成粗实线的宽度。

板材在图样中采用折断画法时，折断处用波浪线或折断线表示，其剖面加画与水平成45度的剖面线。

采用小比例时，当剖面厚度小于或等于2mm时，剖面用粗实线表示。

型材的画法：在小比例图样中，型材采用简化画法，球扁钢、槽钢和工字钢的内边缘倾斜及转折处小圆角省略不画，而用间距与粗实线宽度相等的两条细实线表示其厚度，用粗实线表示其剖面。

对于T型材和工字钢的复板厚度的不可见投影，允许用一条粗虚线表示。

完整版本船体结构与制图习题含答案

习题一1．船舶按其用途分为哪些种？运输船，工程船，渔业船，港务船，战斗舰艇，大海检查船，协助舰艇2．运输船舶有哪些种类？3．杂货船、散货船、集装箱船、油船各有什么特色？杂货船是一种载运包装、袋装、桶装的一般杂物船，多半为不按期的货船。

它都为单螺旋桨船，拥有 2~3 层甲板和双层底。

杂货船货舱的数目视船的大小而定大型杂货船有货舱4~6 个。

散货船是特意装运谷物、煤和矿砂船德国散货的船舶。

假如散货船的货源充分，装载量大，可用大抓斗、吸粮机、装煤机和皮带输送机等装卸货物。

它比杂货船的装卸速度快，运输效率高。

散货船都为单价板双基层的尾机型船，货舱口比杂货船宽大。

集装箱船是装载规格一致的标准货箱的货船，所以没有一般杂货船装载货物的弊端。

集装箱船适合于航线长，转口多，联运方便的港口。

集装箱船的特色是货舱内河甲板上堆装规格一致的标准货箱，货舱口宽而长，多半依赖港口专用的期货机装卸，少量也与自带起货装置的。

油船是装运石油产品的液体货舱，油船对防火防爆的要求特别高，是有分别装在各个油密的货舱内，一口油泵和输油管进行装卸。

油船都为单层甲板单层底的尾机型船。

油船的干舷较小，满载时甲板凑近水面，简单上浪，设有从尾楼至桥楼或首楼的步桥供海员安全经过。

4．船体遇到哪些外力的作用？会产生哪些变形？应具备哪几种强度？外力作用：船体的总纵曲折和作用在船体上的局部载荷和其余受力状况。

产生横向、纵向以及局部形变应具备总纵强度、横向强度、局部强度、扭转强度。

5．船体机构骨架形式有哪几种?各有什么特色？分别合用于哪些船舶？纵骨架式横骨架式混淆骨架式纵骨架式 :板格的长边眼船长方向，短边缘船宽方向，纵向骨材的间距小而横向衍材的间距大，它的长处是多半骨材纵向部署，骨材参加船梁抵挡向曲折的有效面积，提升了船梁的纵向抗弯能力，增添了船体的总纵强度。

而且因为纵向骨材部署较密，能够提升板对总纵弯曲压缩力的稳固性。

因此相应地能够减少板的厚度，减少构造的重量。

船体肋骨型线图的识读与绘制

上一页下一页返回
任务8.2 绘制150t冷藏船肋骨型线图
• 8.2.4 绘制外板接缝线
• 外板接缝线是根据外板展开图中板的接缝位置来画的。 • 1.边接缝线和纵向分段接缝线 • 在外板展开图的相应肋位上量取边接缝线和纵向分段接缝线距基准线
的尺寸，在纸条上按肋骨型线图的比例确定好各点，然后确定好基准点，把纸条沿相应的肋骨型线转动，记录下接缝线的交点，连结各肋骨型线上的相应点，即得边接缝线和纵向分段接缝线。
上一页
返回
任务8.2 绘制150t冷藏船肋骨型线图
• 8.2.1 选取比例和布置图面
• 肋骨型线图图形相对其他全船性图样小得多，为了使线条清晰，可根据图纸的幅面选取适当的比例。肋骨型线图常用的比例为1∶25、 1∶50等，一般取型线图比例的2倍或4倍。比例选好后，在图纸适当位置布置视图，主尺度在右上方。
返回
【项目目标】
• 知识目标 • 1.掌握船体肋骨型线图的组成和表达内容。 • 2.熟悉船体肋骨型线图中的线条及其含义。 • 3.掌握船体肋骨型线图中主要图线及其含义。 • 能力目标 • 1.正确识读船体肋骨型线图。 • 2.正确绘制船体肋骨型线图。 • 素质目标 • 1.培养学生严谨的工作态度。 • 2.培养学生具有创新意识，具有获取新知识、新技能的学习能力。 • 3.培养学生分析问题、解决实际问题的能力。
上一页下一页返回
【本项目知识点】
• （4）粗点划线 • 粗点划线表示舭龙骨线等。 • （5）细双点划线 • 细双点划线表示舭肘板顶线、肋板边线等。 • （6）粗双点划线 • 粗双点划线表示舷侧纵桁线等。 • （7）分段线 • 分段线表示船体总段或分段的接缝线。 • （8）细实线 • 细实线表示格子线、边接缝线、端接缝线、舷樯顶线和外板顶线等。

(整理版)船体识图与制图试卷1答案

《船体识图与制图》试卷1 适用专业：船舶工程技术一、填空题（每空1分，共10分）1．船体结构必须具有足够的强度和刚性，以抵抗各种外力，船体结构必须具备总纵强度、横向强度、局部强度三种强度。

2．外板厚度沿船长方向中部部位厚，沿肋骨围长方向上下端厚。

3．按照理论线标准规定，一般地，船长方向靠中站面，船宽方向靠中线面，高度方向靠基线面一边为构件的理论线。

4．横骨架式甲板结构主要由横梁、甲班纵桁和肘板组成。

5．分段划分图中甲板、平台、舱壁、内底等结构不论其水密与否，均用粗虚线画。

表示分段接缝所用图线是细实线。

二、单项选择题（每小题2分，共10分）1．杂货船通常在两货舱口之间布置有（ D ）。

A ．锚设备B ．系泊设备C ．救生设备D ．起货设备 2．为提高抗扭强度和总纵强度，集装箱船双层舷侧上部设置有（ B ）。

A ．顶边舱 B ．抗扭箱 C ．内壳纵壁 D ．平台 3．细点划线简化表示（ B ）。

A ．可见强构件 B.可见次要构件 C ．不可见强构件 D.不可见次要构件4．在船体结构图中，当板厚按比例缩小后，在图样上的尺寸（ C ）时，将表示板厚投影的两条细实线的距离画成粗实线的宽度。

A ．大于或等于2mm B ．大于或等于3mmC ．小于或等于2mmD ．小于或等于3mm5．肋骨型线图和外板展开图共同表达了船体外板结构和（ A ）的位置。

A ．主要构件 B ．主要设备 C ．主要零件D ．舱壁结构三、判断题（每小题2分，共20分）1．集装箱船的甲板上通常布置有较多的起货设备。

（×） 2．船体总纵弯曲形式有静水总纵弯曲和波浪总纵弯曲两种。

（√） 3．露天甲板形状通常为纵向有舷弧横向有梁拱的曲面。

（√） 4．内龙骨与底纵桁分别用于单层底和双层底的纵向强构件。

（√） 5．撑杆主要用于油船舷边舱中。

（√） 6．点在任何面上的投影都是点，现在任何投影面上的投影都是线。

船舶结构与制图(A)

《船舶结构与制图》（A）一、填空1．船体结构型式有（）架式、（）架式和混合骨架式。

2．外板厚度沿船长方向（）部位厚，沿肋骨围长方向（）厚。

3．船体总纵弯曲由（）弯曲和（）弯曲两部分组成。

4．横骨架式双层底肋板有（）、（）和框架肋板。

5．按结构分舱壁有（）舱壁和（）舱壁。

6．箱形中底桁设置在双层底（）处，从首防撞舱壁通至（）前端壁。

7．型线图中表示外板型表面的三组截交线是纵剖线、（）线和（）线。

8．轨道线用于表示不可见（）板材，粗虚线用于表示不可见（）板材投影。

9．外板在首尾端水线以下并板采用（）并板，和（）并板。

10．中纵剖面图中位于中线面构件的可见轮廓用（）线表示，不可见轮廓用（）线表示。

11．船楼按其所在位置分（）楼、桥楼和（）楼。

12．船体分段划分图通常有（）图、（）图和舱底平面图组成。

13．全船性图样的肋位编号每隔5档（）标注，肋位编号自（）向首标注。

14．角钢符号为（），球扁钢符号为（）。

15．双面连续角焊，焊角高为6，焊缝代号为（），相同焊角的单面连续角焊为（）。

二、问答题1．船体主尺度有哪几项？用什么符号表示？2．纵骨架式舷侧构件由哪些组成？各构件设置方向？采用什么型材？3．外板展开图上主要表达了哪些内容？外板并板在什么位置？4．指出下列分段代号的含义：241、233（P）、1025．纵剖线、横剖线及水线在型线图中是如何编号的？指出1000纵剖线、500WL（水线）的含义。

三、识图及画图题1．识读中横剖面图，指出该船类型、结构型式，在图中标出10种构件名称。

2．已知某角钢：腹板高129，折边宽80，厚度8mm，以1:50比例画出此角钢，并用集中标注形式标出尺寸。

3.根据已知的主视图画出俯视图和左视图。

《船舶结构与制图》（B）一、填空1．板架结构型式有（）、（）和混合骨架式。

2．船体总纵弯曲形式有（）弯曲和（）弯曲。

3．甲板厚度沿船长方向（）部位厚，沿船宽方向（）厚。

4．小型船纵骨通常采用（）型材，强肋骨采用（）型材。

(完整版)《船舶结构与制图》课习题集

《船舶结构与制图》课习题集第一篇船体结构第一章船舶类型思考与练习一、简答题1．船舶按其用途分为哪些种？1、运输船舶2、工程船3、渔业船4、港务船5、海洋调查船6、军用船舶7、辅助舰艇。

2．运输船舶有哪些种类？客船、客货船、渡船、杂货船、集装箱船、滚装船、载驳船、驳船、冷藏船、运木船、散货船、油船、化学品船、液化气船等。

3．杂货船、散货船、集装箱船、油船各有哪些特点？用来运输包装、袋装、桶装和箱装的普通杂货、甲板上货仓口较大，货舱口之间配备了完善的起货设备。

前倾型首、方形尾、机舱布置形式有采用中机型、中后机型和尾机型专门运输煤炭、矿砂、谷物、化肥、水泥、钢铁、木材等散装货物的船舶。

单层甲板双层底，驾驶室和机舱都在尾部。

货仓口更宽，为了便于货物的装卸带有底边舱和顶边舱。

货舱里和甲板上堆放规格统一的集装箱（甲板要求平）。

舱口又宽又长，甲板较小。

多为尾机型，上层建筑较短。

大多依靠港口的专用起货机装卸货物。

防火防爆要求高、甲板上方通常布置有供船员行走的步桥（下面全是管子）、油船的油舱多，各舱的容量小，防止液体晃动设置舱壁、换一种产品时，必须进行清舱。

4．军用船有那些种类？驱逐舰特点是什么？军用船舶：航空母舰、巡洋舰、驱逐舰、护卫舰、布雷舰、登陆舰艇、潜艇、猎潜艇和各种快艇。

航速高、续航力大、耐波性好、战斗力强，具有多种作战能力，船体瘦长、常采用全通甲板或长首楼，直线前倾型首柱或方型船尾。

5．高速船有那些种类？水翼艇和气垫船的特点是什么？水翼艇、气垫船、小水线面双体船、气翼艇水翼艇——在船体下面装有水翼的一种高速快艇起飞水翼和主水翼、隔划式、全、浅侵式、40——60kn气垫船——是通过鼓风机把空气送到船底下面，在船底形成空气垫以支撑船体重量的一种高速船。

全升式气垫船、侧壁式气垫船二、选择题1．杂货船通常在两货舱口之间布置有。

A．锚设备B．系泊设备C．救生设备D．起货设备2．为便于散装货物装卸，散货船货舱区结构设置有。
