MFC5061系列双微机自动准同期装置说明书V1.5
同期技术说明书
1．简介NAS-965系列微机自动准同期装置适用于各种电压等级的发电厂、变电站的同期合闸。
其中NAS-965A适用于发电厂多台机组与系统并列；NAS-965B适用于具有多个断路器同期的变电站使用；NAS-965C适用于发电厂单台机组与系统并列；NAS-965D适用于变电站单个断路器同期操作。
2．特点2.1.准确测量并显示待并双方的电压和频率。
2.2.在压差和频差不合格的情况下能够发出长短不同的调节脉冲，使得待并双方的电压和频率快速逼近。
调频和调压功能的投入与否由软件设定。
2.3.在频差和压差合格时能够不断检测相位差，提前一恒定导前时间发出合闸脉冲，在频差和压差不合格时能够对合闸回路进行闭锁。
2.4.能够自动破坏同频不同相的现象，加快同期并列过程。
2.5.能够自动检测并显示断路器的合闸时间，并可根据需要进行修改或保存。
2.6.可以实现远方机组和现地自动准同期。
2.7.装置本身提供工频信号源，供模拟调试和试验用，其电压、频率可根据需要进行调整。
2.8.同期并列允许的压差、频差及调压、调频宽度参数可由键盘设定并保存。
2.9.具有与上位机通讯的功能。
2.10.装置的软硬件均具有完善的自检措施，软硬件的任何故障都会使装置进入闭锁状态。
故障部位及性质可以在面板上显示。
2.11.可以根据用户需要，配备同期输入切换部件和同期输出切换部件。
3．应用适用于各种电压等级的发电厂、变电站的同期合闸。
4．原理简介NAS-965微机自动准同期装置，采用双通道技术和在线跟踪相位技术，保证可靠、准确、快速地测量发电机(系统)和运行系统的电压、频率、相位，准确确定断路器合闸时刻，以达到无冲击并网。
NAS-965包括下列插件，PRl插件、PR2插件、CPU插件、IO插件、RECF插件、SIGL插件、PT插件、MR插件、如插件，下面对它们进行介绍。
4．1 CPU插件CPU插件包括单片微计算机、数据存储器、参数存储器、模数转换器、地址译码器以及并行输入输出控制接口、防止数据误读写电路以及看门狗电路。
SJD双微机手自动同期装置技术及使用
封面作者：PanHongliang仅供个人学习SJ-12D双微机手自动同期装置技术及使用说明书国网南京自动化研究院南京南瑞自动控制有限公司二零零七年九月目录1、概述32、装置特点33、技术参数43.1 额定参数43.2 主要技术性能53.3 绝缘性能63.4 电磁兼容性63.5 环境条件73.6 机械性能74、装置硬件说明74.1 硬件框图74.2 机箱结构84.3 装置安装及接线85、装置使用说明105.1面板显示和键盘操作105.1.1 装置面板布置图105.1.2 信号灯及液晶说明115.1.3 相位表说明115.1.4 按键说明115.1.5 串行接口115.2菜单系统125.2.1 菜单结构125.2.2 测值显示125.2.3 信息查询125.2.4 参数修改165.2.5 装置操作175.3系统标定175.4同期实验185.4.1安全措施185.4.2自动同期实验195.4.3 手动同期实验216、装置组态软件使用说明226.1概述226.2界面说明226.3主站配置246.4参数下载与上载246.5文件存盘读取25附录251、概述SJ-12D双微机手自动同期装置是在SJ-12A、SJ-12B、SJ-12C后开发的第四代微机同期装置，在总结前几代产品运行经验的基础上，对硬件和软件设计作了较大的改进。
除了保留原有产品的优点外，还增加了同期相位表、录波功能及与上位机通讯的功能。
装置采用本公司新一代基于DSP和超大规模集成在线可编程技术的硬件平台。
整体大面板，全封闭机箱，硬件电路采用后插拔式的插件式结构，强弱电分离。
CPU电路板和MMI电路板采用四层板，表面贴装技术，提高了装置的可靠性。
装置采用频率跟踪交流采样技术，不断监测发电机和系统的电压、频率，并可根据频差、压差大小发出宽窄不同的调节脉冲，直到频差、压差满足要求。
在压差、频差满足要求的情况下，不断监测发电机电压和系统电压的相位差，准确预测断路器的合闸时刻，实现快速无冲击合闸。
WZQ-3微机自动准同期装置使用说明书
WZQ-3微机⾃动准同期装置使⽤说明书WZQ-3微机⾃动准同期装置使⽤说明书1 概述WZQ-3型微机⾃动准同期装置以下简称装置主要⽤于电⼒系统中使各种型式和各种功率的同步发电机并⼊系统或者使两个独⽴的电⼒系统按准同期⽅式并列1.1 其主要功能有a. 对待并发电机⾃动调压调频以恒定导前时间发出合闸脉冲(命令)并完成并列操作b. 数码管可显⽰以下参数发电机电压系统电压发电机频率系统频率电压差频率差导前⾓相⾓差c. 控制继电器动作指⽰灯相⾓差指⽰灯(整步表)d. 参数修改简单并断电保存e. 升压与降压增速与减速的出⼝硬件上相互闭锁f. 具有对开关两侧PT信号进⾏辐值补偿和相⾓补偿的功能g. 装置故障时⾃动封锁调压调频及合闸命令并发故障信号h. 提供标准的RS-485RS-422串⾏通信接⼝与其它计算机系统通讯1.2 主要特点本装置以80C196KC为控制核⼼采⽤六位数码管显⽰与同类装置⽐较具有⾼集成度⾼可靠性硬件简单性能完善显⽰直观并⽹精度⾼等优点本装置采⽤最优算法对合闸相⾓差进⾏预测对被同期对象的电压频率进⾏变参数调节提⾼了同期精度及速度另外本装置输⼊变换部分采⽤超⼩型精密互感器与常⽤的变压器相⽐较⽽⾔具有体积⼩重量轻精度⾼耐冲击性好等优点本装置采⽤标准的CJ-4壳体前盖为透明有机玻璃可以清楚地看到显⽰的各种参数值2 技术数据2.1额定参数2.1.1 额定直流辅助电压为220V110V2.1.2 额定交流电压100V2.2 开关量输⼊信号电平Vp=24V,由装置内部提供2.3 导前时间整定范围0.05~0.8s2.4 允许发出合闸脉冲的频率差不⼤于0.5Hz允许发出合闸脉冲的电压差整定范围± 3%~± 10%额定电压2.5 调压调频命令为脉冲输出2.5.1 调压脉冲宽度整定范围0.2~2s调压脉冲间隔整定值为4s2.5.2 调频脉冲宽度整定范围0.1~0.4s2.6 输出信号增速减速升压降压同期故障及相位七个(接点)信号以继电器⽅式输出当电压(发电机或系统)⼩于90V或⼤于120V时或频率(发电机或系统)⼩于47Hz 或⼤于53Hz时故障继电器均动作并发故障信号2.7 在额定电压下交流回路的功率消耗不⼤于3VA直流回路的功率消耗不⼤于8W2.8 环境条件2.8.1 ⼯作温度04524⼩时⽇平均温度不⾼于35储存温度-10+402.8.2 ⼤⽓压⼒80110kPa海拔⾼度相当于2km及以下;2.8.3 最湿⽉的⽉平均最⼤相对湿度为90%同时该⽉的⽉平均最低温度为25最⾼温度为40时平均最⼤相对湿度不超过50% 2.9 触点性能在电压不超过250V,电流不超过0.5A,时间常数为50.75ms的直流有感负荷电路中,产品输出触点的断开容量为30W2.10 机械寿命装置的输出触点不接负荷应可靠动作104次2.11 绝缘性能2.11.1 各电路分别对地之间及交流回路与直流回路之间的绝缘电阻不⼩于100M2.11.2各电路分别对地之间,以及交流回路与直流回路之间应能承受50Hz2kV有效值的交流检验电压历时1min的检验通讯⼝端⼦与地之间应能承受50Hz500V有效值的交流检验电压历时1min的检验2.11.3各电路分别对地之间,以及交流回路与直流回路之间应能承受5kV峰值标准雷电波的检验2.12 承受衰减振荡波脉冲群⼲扰能⼒能承受GB/T 14598.13中规定的频率为1MHz及100 kHz衰减振荡波第⼀个半波电压辐值共模2.5kV,差模为1kV脉冲群⼲扰2.13 能承受GB/T 14598.14中规定的严酷等级为级的静电放电⼲扰2.14 能承受GB/T 14598.9中规定的严酷等级为级的辐射电磁场⼲扰2.15 能承受GB/T 14598.10中规定的严酷等级为级的快速瞬变⼲扰2.16 机械性能⼯作条件能承受严酷等级为级的振动响应冲击响应检验运输条件能承受严酷等级为级的振动耐久冲击耐久碰撞检验3 结构外形尺⼨和安装尺⼨a) 嵌⼊式安装结构其外形尺⼨见图1(a), 安装尺⼨见图1(b)(a) (b)图1b) 拼块式安装结构其外形尺⼨见图2(a), 安装尺⼨见图2(b)(a) (b)图24 端⼦图4.1 装置的端⼦图见图3图34.2端⼦定义端⼦31(A)32(B)接RS-485通讯⼝; 端⼦31(RXD+)32(RXD-)33(TXD+)34(TXD-)接RS-422通讯⼝通信规约采⽤Q/XJS11.050-1999通信规约或根据⽤户要求另⾏定制其余端⼦见图3定义5. 定值整定及⽤户选择5.1 整定参数见表1定义表1序号定义注释01 ⽆备⽤02 ⽆备⽤03 ⽆备⽤04 发电机电压修正系数与发电机电压显⽰值成正⽐05 系统电压修正系数与系统电压显⽰值成正⽐06 相位差误差修正×0.036°两组PT测量相位差修正07 允许电压差×0.01V08 允许频率差×0.01Hz09 调压脉宽×1ms10 调频脉宽×1ms11 ⽆备⽤12 导前时间×1ms13 合闸偏差×0.036°14 ⽆备⽤15 ⽆备⽤5.2 整定⽅法5.2.1 按键定义装置的⾯板上设置两个按键增减及调试运⾏开关当开关处于运⾏位置时⽤增键与减键切换各种实时显⽰值当增和减键同时按下时,可显⽰同期时的导前⾓和相位差(前两位显⽰导前⾓后四位显⽰相位差) 当处于调试位置时增键与减键可修改整定值的⼤⼩⾯板⽰意图如图4所⽰图45.2.2 整定与显⽰整定时把开关拨于调试位置数码管下的的8个发光⼆极管熄灭此时数码管前两位显⽰参数序号后四位显⽰对应的参数值若不操作增减键则序号间隔2s顺序加1依次显⽰各参数值若要修改某⼀参数则在对应序号显⽰出来时按增或减键⼀直到参数值为所需要的为⽌等到显⽰下⼀个序号时整定的参数值将被⾃动保存下来参数修改或检查完毕后把开关拨于运⾏位置即退出参数修改状态此时增减键⽤于更新显⽰内容相应的发光⼆极管会亮各显⽰值⽰意如下UF XXX.X 单位V发电机电压FF XX.XX 单位Hz发电机频率US XXX.X 单位V系统电压FS XX.XX 单位Hz系统频率EU XXX.X 单位V电压差EF XX.XX 单位Hz 频率差d.g. XXX.X 单位゜导前⾓Ed. XXX.X 单位゜相位差当EU为正时表明UF>US EF为正时FF>FS Ed. 为正时UF相位超前于US相位⾯板上的整步表指⽰灯反映相⾓差的变化当UF相位超前于US相位时下⾯的四个指⽰灯由下⾄上依次指⽰相⾓差⼩于720360180和5.40⽽当UF的相位滞后于US相位时上⾯的四个指⽰灯由上⾄下依次指⽰相⾓差⼩于720360180和5.406 ⽤户调试装置使⽤前检查运输过程中有⽆损坏如正常则按以下规定进⾏检验6.1 试验设备调试时⽤变频机组或⾳频信号发⽣器来模拟发电机为了调试⽅便需要在系统电压和发电机电压相位相同时发出⼀个信号以便⽤电动秒表直接测量导前时间为此可以采⽤⼀个由直流电动机拖动的可连续旋转的移相器来模拟发电机在调试时需使⽤以下设备a. 旋转移相器b. ⾳频信号发⽣器c. 401型电动秒表d. 交流电压表(0~150V0.5级)e. 多量程交流电压表(1.5V300V0.5级)f. 万⽤表6.2 调试⽅法6.2.1 给装置加上直流电压此时⾯板上故障指⽰灯亮其余出⼝指⽰灯应全灭6.2.2 加上U F U S分别调节其电压输出使U F = U S =100V此时U F U S的显⽰值应为100V 如不等应分别修改序号为04的参数即发电机电压修正系数(下⽤KU F表⽰)和序号为05的参数即系统电压修正系数(下⽤KU S表⽰)如显⽰值⼤于100V则减⼩KU F KU S如⼩于100V则增⼤KU F KU S直到显⽰值U F = U S =100V为⽌KU F和KU S典型值为338左右当需幅值补偿时可修改对应的系数6.2.3 相位差误差修正值(序号为06的参数)的整定值应为两侧PT的固定相位差(需相位补偿时可修改此参数)6.2.4 调节发电机电压U F当U F <90V或U F >120V时故障出⼝动作相应的指⽰灯亮此时其余的出⼝被封锁当U F仍为100V时调节发电机频率F F当F F<47Hz或F F>53Hz时故障出⼝动作调节系统电压与频率时现象相同6.2.5⾃动调压降低发电机电压U F使得U S - U F的数值超过整定的电压差时此时升压继电器动作升压指⽰灯亮同样把发电机电压升⾼使U F -U S的数值超过整定的电压差时降压继电器动作降压指⽰灯亮6.2.6 测试调压脉冲宽度按图5接线图5调压脉冲宽度的实测值与整定值的误差应不超过0.05s6.2.7 测试调压脉冲间隔按图6接线图6调压脉冲间隔的实测值与整定值的误差应不超过1s6.2.8测试导前时间按图7接线图7秒表放在连续位⽤合闸继电器起动秒表旋转移相器机械零点停⽌秒表导前时间的实测值与整定值的误差折算成导前⾓的误差应不超过 3.606.2.9 调频部分因移相器的转速较低⽆法模拟频差较⼤的情况在调整调频部分时应⽤⾳频信号发⽣器模拟发电机调节⾳频信号发⽣器频率微调旋钮降低FF当FS-FF⼤于整定的频率差时增速继电器动作增速指⽰灯应亮逐渐升⾼FF当FF-FS ⼤于整定的频率差时减速继电器动作减速指⽰灯应亮6.2.10 测试调频脉冲宽度按图8接线图8调频脉冲宽度的实测值与整定值的误差应不超过0.05s6.2.11 整机调试整机调试可⽤⾳频信号发⽣器进⾏合上U F U S使U S =额定交流电压F F⼩于F S,慢慢开⾼U F此时可观察到升压继电器不断动作增速继电器不断动作在电压差⼩于整定值后升降压继电器均不动作调节频率微调使F F趋近F S当频差⼩于整定值时在相位差满⾜条件的情况下合闸继电器动作继续升⾼F F使F F⼤于F S此时减速继电器应动作调节电压使U F⼤于U S,此时降压继电器动作继续升⾼F F直到减速继电器不再动作为⽌7 简单故障及处理⽅法接通直流电源输出12V+5V和+24V电压应正常否则更换直流电源如出现其它问题请与⼚商联系8 储存及保修8.1 包装好的装置应保存在环境温度为-10+40,相对湿度不⼤于80%, 周围空⽓中不含有酸性碱性或其他腐蚀性及爆炸性⽓体的防⾬防雪的室内8.2 保修期限在⽤户完全遵守装置使⽤说明书所规定的运输储存安装和使⽤规则的条件下, 装置⾃制造⼚出⼚之⽇起两年内,如发现装置和配套件损坏, 制造⼚负责免费更换与修理9 供应成套性随同装置⼀起供应的有a. 合格证明书b. 使⽤说明书c. 装箱单d. 按合同要求提供的备品备件e. 按规定数量供应的安装附件10 订货须知订货时应指明a. 装置的名称型号b. 装置的安装⽅式c. ⼯作电压d. 订货数量。
同期装置手册

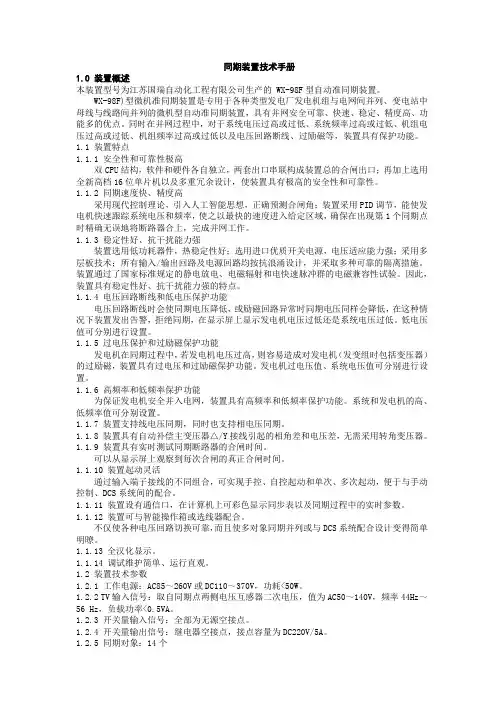

同期装置技术手册1.0 装置概述本装置型号为江苏国瑞自动化工程有限公司生产的 WX-98F型自动准同期装置。
WX-98F)型微机准同期装置是专用于各种类型发电厂发电机组与电网间并列、变电站中母线与线路间并列的微机型自动准同期装置，具有并网安全可靠、快速、稳定、精度高、功能多的优点。
同时在并网过程中，对于系统电压过高或过低、系统频率过高或过低、机组电压过高或过低、机组频率过高或过低以及电压回路断线、过励磁等，装置具有保护功能。
1.1 装置特点1.1.1 安全性和可靠性极高双CPU结构，软件和硬件各自独立，两套出口串联构成装置总的合闸出口；再加上选用全新高档16位单片机以及多重冗余设计，使装置具有极高的安全性和可靠性。
1.1.2 同期速度快、精度高采用现代控制理论，引入人工智能思想，正确预测合闸角；装置采用PID调节，能使发电机快速跟踪系统电压和频率，使之以最快的速度进入给定区域，确保在出现第1个同期点时精确无误地将断路器合上，完成并网工作。
1.1.3 稳定性好、抗干扰能力强装置选用低功耗器件，热稳定性好；选用进口优质开关电源，电压适应能力强；采用多层板技术；所有输入/输出回路及电源回路均按抗浪涌设计，并采取多种可靠的隔离措施。
装置通过了国家标准规定的静电放电、电磁辐射和电快速脉冲群的电磁兼容性试验。
因此，装置具有稳定性好、抗干扰能力强的特点。
1.1.4 电压回路断线和低电压保护功能电压回路断线时会使同期电压降低，或励磁回路异常时同期电压同样会降低，在这种情况下装置发出告警，拒绝同期，在显示屏上显示发电机电压过低还是系统电压过低。
低电压值可分别进行设置。
1.1.5 过电压保护和过励磁保护功能发电机在同期过程中，若发电机电压过高，则容易造成对发电机（发变组时包括变压器）的过励磁，装置具有过电压和过励磁保护功能。
发电机过电压值、系统电压值可分别进行设置。
1.1.6 高频率和低频率保护功能为保证发电机安全并入电网，装置具有高频率和低频率保护功能。
NTQ-2000双微机自动准同期装置 说明书
NTQ-2000双微机自动准同期装置使用说明书杭州南望自动化技术有限公司Hangzhou Nanwang Automation Co.,Ltd.感谢您使用我们的产品本说明书只适用于NTQ-2000双微机自动准同期装置以后如有更改，恕不另行通知杭州南望自动化技术有限公司Hangzhou Nanwang Automation Co.,Ltd.网址：地址：杭州市文一西路西斗门3号天堂软件园A幢6F-D2电话：*************传真：*************邮编：310012杭州南望自动化技术有限公司网址：目录第一章概述 (1)1．装置特点 (1)2．技术参数 (1)第二章安装与接线 (2)1．装置外形 (2)2．装置安装尺寸 (2)3．接线端子定义 (3)第三章装置操作 (5)1．参数查看 (6)2．参数说明 (6)3．参数设置 (7)第四章装置测试 (9)1．同期测试 (9)2．装置告警说明 (10)杭州南望自动化技术有限公司网址：第一章概述本装置适用于发电厂发电机组准同期并网，具有并网可靠、准确、快速的优点。
实时测量系统侧、待并侧的频率差、电压差、相位差，正确捕捉同期点。
本装置可以自动调节待并发电机的频率和电压，使发电机的频率、电压快速地与系统的频率、电压达到一致，减少并网时间。
本装置为8对象同期装置。
1．装置特点装置采用两个微机系统同时捕捉同期点，硬件采用多种隔离技术，软件采用多种科学算法，保证了装置的高可靠性；装置可以满足8个同期对象的同期要求，每个对象的同期参数是独立的；具有同期两侧电压和相角补偿；所有的参数采用数字式整定，参数设置按键少，操作简单；采用液晶屏显示整定参数和测量参数；相位差还用电子式同期表实时显示，电子式同期表与传统的机械式同期表形式非常相似，观看相位差非常方便；装置能自动调节机组的频率和电压，同期并网速度快；装置具有保护功能，如果线路侧的电压或频率超出合格范围，装置将拒绝同期，并告警；采用标准19英寸2U机箱，便于安装。
3514、3518微机自动准同期置说明书
7、 开出检测 在主菜单中选择该项后，按 ENT 键，显示开出检测菜单，共 40 路，在该菜单中选择相应继
电器编号，按 ENT 键，检测继电器动作是否正确。
六、通信协议
1． 主题内容与适用范围
本标准规定了由 DCAP 系列分散式数字保护与控制单元所组成的 DCAP-BUS 网络系统中所连 主从设备的电气接口要求和通讯规则，其中包括了软、硬件技术规范，帧结构，信息结构，软 件容错要求等。
每路能自动测量导前时间，并且能掉电保存最新的 8 次测量记录。 具有独立的电压输入回路和输出控制回路，无须配置电压输入和控制输出的切换
开关，提高了同期操作的可靠性。 每路具有智能数字同期表的功能。 每路具有自动调节对象电压的功能。 每路具有自动调节对象频率的功能。 每路具有无压选择的功能。 每路具有系统电压过低报警功能。 由开关量输入信号或远方遥控启动准同期操作。
调压周期（Tu）： Tu
Wu
同期周期（T）： 允许同期的时间，超过同期周期的时间还未找到同期条件，则终止同期过程，且报同期失败。
相角计算: （1）如果实时测量相角差为 X1。 （2）固有相角为 X2，X2 值等于矢量图中 Ug 到 Us 顺时钟夹角，例如：Us=Ua，Ug=Ub，则 X2=240
度。Us 和 Ug 由定值表中设置。 （3）由导前时间和频差产生相角 X3=2π×ΔF×Td。 （4）由其它原因产生的附加相角 Xt（如 Y/Δ变）等于矢量图中 Ug 到 Us 顺时钟夹角。 （5）开关合上时相角差 X=X1+X2－X3+Xt。 （6）同期合闸条件要求 X≤Δω0。 （7）必须正确设置定值：系统电压、对象电压、附加相角。
XXXX
同期系统柜说明书
同期系统柜说明书目录第一章实验的基本要求 (1)一、实验前的准备 (1)二、实验的进行 (1)三、实验总结 (1)第二章微机自动准同期装置操作实验 (2)一、实验目的 (3)二、实验原理 (3)三、注意事项 (4)四、实验步骤 (4)第三章注意事项 (7)附录微机自动准同期装置使用说明书 (8)第一章实验的基本要求电力系统综合自动化实验平台的实验目的在于使学生掌握系统运行的原理及特性，学会通过故障运行现象及相关数据分析故障原因，并排除故障。
通过实验使学生能够根据实验目的、实验内容及测量数据，进行分析研究，得出必要结论，从而完成实验报告。
在整个实验过程中，必须集中精力，及时认真做好实验。
现按实验过程提出下列具体要求。
一、实验前的准备实验准备即为实验的预习阶段，是保证实验能否顺利进行的必要步骤。
每次实验前都应该预习，才能对实验目的、步骤、结论和注意事项等做到心中有数，从而提高实验质量和效率。
预习应该做到：1.复习教课书有关章节内容，熟悉与本次实验相关的理论知识。
2.认真学习实验指导书，了解本次实验目的和内容，掌握实验原理和方法，明确实验过程中应注意的事项。
3.实验前应写好预习报告，其中应包括实验内容，实验步骤、数据记录表等，经教师检查确认做好了实验前的准备工作，方可开始实验。
认真做好实验前的准备工作，对于培养学生独立工作能力，提高实验质量等都是非常重要。
二、实验的进行在完成理论学习、实验预习等环节后，就可进入实验实施阶段。
实验时要做到以下几点：1.预习报告完整，熟悉设备实验开始前，指导老师要对学生的预习报告做检查，要求学生了解本次实验的目的、内容和方法，只有满足此要求后，方能允许实验。
指导老师要对实验设备做详细介绍，学生必须熟悉本次实验所用的各种设备，明确这些设备的功能与使用方法。
2.建立小组，合理分工每次实验都以小组为单位进行，每组人数可有老师安排，不少于3人。
实验进行中，机组的运行控制，数据记录等工作都应该有明确的分工，以保证实验操作协调，实验数据准确。
微机自动准同期装
动启动和远方启动。在程序设计中通过设置门槛 电压防止装置误启动。
6kV厂用电源快切装置
装置正常切换应具有以下三种切换方式： 并联自动切换：手动起动装置，经同期检定满足要求后，
先合备用（工作）电源，经延时确认合闸成功后，再自动 跳开工作（备用）电源。若切换成功，则装置向控制室发 出切换成功的信号；若不成功，装置应被闭锁，并向DCS 发出闭锁报警信号。 并联半自动切换：手动起动装置，经同期检定满足要求后， 先合备用（工作）电源，再由运行人员手动跳开工作（备 用）电源。 串联切换：手动起动装置，先跳开备用（工作）电源，若 满足快切切换条件，合上工作（备用）电源。若快切不成 功，自动转入同期捕捉和残压切换。
装置应具有闭锁功能，在出现PT断线、保 护闭锁、备用电源失去等情况时自动报警， 并将装置闭锁，防止装置误动。
装置应具有自检功能，可在线自动检测内 部电路、合跳闸出口、直流电源和所设参 数等内部运行情况，发现异常自动报警， 并可显示故障位置和打印DEH系 统发出“同期假并网”信号。
发电机组故障录波装置
每台机组各设置一套微机型发电机组故障录波装 置，为高压起备变和城镇变设置一套公用故障录 波器柜，全厂共设三套故障录波装置柜。
装置应能录发电机机端阻抗、失磁过程、功率、 差流、差压等发电机运行状态及变化
不正常切换是由装置检测到不正常情况而引起的 切换，切换是单方向的，由工作电源切向备用电 源。装置应具有以下二种切换方式：
a. 低电压起动：厂用母线电压低于整定值 的时间超过所设定值，装置自动跳开工作 电源，投入备用电源。
b. 工作电源开关误跳：工作电源开关因某 种原因误跳，在切换条件满足时，装置自 动合上备用电源。
(完整word版)电力系统中的同期装置
一种在电力系统运行过程中执行并网时使用的指示、监视、控制装置,它可以检测并网点两侧的电网频率、电压幅值、电压相位是否达到条件，以辅助手动并网或实现自动并网.
同期装置的说明
电力系统运行过程中常需要把系统的联络线或联络变压器与电力系统进行并列，这种将小系统通过断路器等开关设备并入大系统的操作称为同期操作。
所谓同期即开关设备两侧电压大小相等、频率相等、相位相同，同期装置的作用是用来判断断路器两侧是否达到同期条件,从而决定能否执行合闸并网的专用装置;一般情况下,变电站对于需要经常并列或解列的断路器装设手动准同期装置,一般采用集中同期方式。
准同期并列操作
准同期并列操作就是将待并发电机升至额定转速和额定电压后，满足以下四项准同期条件时,操作同期点断路器合闸，使发电机并网.
a.发电机电压相序与系统电压相序相同；
b.发电机电压与并列点系统电压相等;
c.发电机的频率与系统的频率基本相等；
d.合闸瞬间发电机电压相位与系统电压相位相同. 从实现方式上，准同期并列操作分为手动准同期和自动准同期：
a.操作人员观察同期表，根据经验发合闸命令.一般作为自动准同期的备用方式.
b。
自动准同期：当现地控制单元发出合闸命令时，自动准同期装置自动寻找最佳合闸时间,发出合闸令；同时，在不满足同期合闸时，给励磁、调速器发出调整命令，加快合闸时间.
自同期并列操作
自同期并列操作,就是将发电机升速至额定转速后，在未加励磁的情况下合闸,将发电机并入系统，随即供给励磁电流,由系统将发电机拉入同步。
WZTQ-2微机型自动准同期装置使用说明书
WZTQ-2微机型自动准同期装置使用说明书诚邀代理欢迎配套福建亿华源能源管理有限公司福州大学电气工程与自动化学院励磁技术研究中心公司地址：福州市科技东路海西高新科技园创新园11#楼售后地址：福州市科技东路海西高新科技园创新园11#楼技术支持：189****5362一、概述发电机准同期并列是发电厂一项很频繁的日常操作，非同期并网时较大的冲击电流和机械振动对发电机有一定危害，严重的非同期并列会导致机组甚至电网事故。
中、小型发电机组传统上大多采用灯光法或整步表监测法并网，操作人员很难把握好准确的合闸时机，往往对发电机组造成较大的电流冲击，严重的会使机组产生强烈振动，开关触点烧伤，甚至造成开关跳闸机组解列。
为此国内很多厂家生产了不少简易的自动并网装置来解决这个问题，但也仅仅是对并网条件设置一个关卡而已，仍不能精确确定并网合闸点，因此对机组也还存在一定的冲击。
WZTQ-2微机型自动准同期装置以高精度的时标计算相位差，通过微机对相位差脉冲串进行科学的平滑运算，确定准确的并网合闸点，以毫秒级的精度实现并网操作。
在待并两侧压差合格，频差合格，整定的恒定越前时间与开关机械动作时间相吻合的情况下，可实现快速无冲击合闸并网。
装置具有待并两侧电压和频率的液晶显示功能，具有直观的数字整步表，可以取代同期屏；可以方便地设定频差、压差和自动调节功能。
是所有发电厂和需要对联络线路进行并列操作的变电站的理想准同期设备。
装置采用全中文液晶显示，简单的人机操作界面，构造简单、性能可靠、使用方便、毋需调试。
二、型号说明型号格式：WZTQ-2型号意义：W-微机型Z-自动TQ-同期2-设计序列三、技术指标1、工作电源：采用机组PT电压100VAC2、输出触点容量：30A，28VDC／240VAC3、整机功耗：<8W4、合闸相位误差：<2°5、频率判断误差：<0.02Hz6、电压判断误差：<1%7、频差整定范围：0.2Hz～2.5Hz8、压差整定范围：0%～10%9、合闸恒定越前时间整定范围：30ms～300ms10、工作环境温度：-10℃～+50℃11、环境相对湿度：<90%12、周围无爆炸危险，不应含有腐蚀性气体，所含导电尘埃的浓度不应使绝缘水平降低到允许极值以下，无剧烈震动及冲击。
多通道微机自动准同期装置-GDT-4微机智能准同期控制器说明书.
GDT-4(PTQ2000C)微机智能准同期控制器使用说明书一、概述在电力系统中，同步发电机并列和线路并网操作是经常进行的，为了保证安全快速地将设备并入电网，必须使用准同期控制器。
PTQ2000C微机智能准同期控制器既可以用于同步发电机并列操作，也可以用于线路差频并网和线路同频并网；既可以单独使用，也可以与PFX-1分线器一起构成多通道准同期控制器；既可以现场操作，也可以通过RS-485由上位机远程操作。
各通道（1#通道除外）可以单独设定，可以任意组合。
它有多种非常完善的自动调频、调压方式供选择，有自动合闸、无压合闸、合闸人工认可功能。
可以随时送出系统参数、通道参数和现场参数，可以远程修改功率角等参数。
远程通讯完全遵从国际工业控制《MODBUS》通讯协议规定（通过专用通讯模块PTX-1R），非常适合于大、中型发电厂和变电站的集中控制。
它以单片机为核心，具有高集成度、高可靠性、硬件简单、性能完善等特点。
二、主要功能1．在发电机工作方式下，对待并发电机以选定的方式自动调频、调压，预测合闸相角达到设定发出合闸脉冲（命令）完成并列操作。
相位差指示灯直观指示发电机值后以选定的导前时间tdq与电网的相位关系，若同期成功，指示灯会一直停留在同期点上，很快（软件）会闭锁转为待命状态，同期反馈开关信号作为硬件闭锁可以防止已合闸的通道由于误操作再次调节和合闸。
若不成功指示灯不会停留在同期点上，很快（约2秒）投入调频功能（暂不投入调压），再12秒后自动投入下一次同期控制。
如果期间修改参数则不允许同期控制，参数修改至少2秒后才允许控制。
闭锁期间装置处于待机状态，直到接到重新启动命令或通道切换命令才重新投入运行。
2．在线路差频并网工作方式下，装置完成频差（包括同频）、压差测量。
并用开关量的方式给出“频差大”、“同频”、“压差大”等信号。
在频差（设定值比发电机工作方式时小）、压差条件满足时象发电机工作方式一样预测合闸相角达到设定值后以选定的导前时间发出合闸命令完成并列操作。
金智MFC5103AF工业企业电源快速切换装置说明书V1.05
MFC5103AF工业企业电源快速切换装置说明书版本:V1.05江苏金智科技股份有限公司前言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的MFC5103AF工业企业电源快速切换装置。
本手册是该型装置的说明书，期望它能为您的工作带来帮助。
本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。
建议工程设计时向我公司设计人员索取相关设计图纸。
如需相关产品、服务和支持的更多信息，请访问金智科技网站/。
本公司有权对本说明书的内容进行定期变更，恕不另行通知。
变更内容将会补充到新版本的说明书中。
如您需要更新版本，敬请与我公司联系。
_____________________________________________________________版权所有，请勿翻印、复印。
版本：V1.05目录1. 装置概述 (1)2. 装置特点及主要技术指标 (2)2.1. 装置特点 (2)2.2. 主要技术指标 (3)3. 接线方式 (5)3.1. 单母分段方式 (5)3.2. 单母方式 (6)4. 切换功能 (6)4.1. 起动方式 (6)4.2. 切换方式 (9)4.3. 合闸方式 (10)4.4. 切换功能图 (11)5. 装置运行告警 (11)5.1. 进线/母线TV断线 (12)5.2. 方向过流闭锁 (12)5.3. 失压检测告警 (13)5.4. 逆功率检测告警 (13)6. 分段方式下切换逻辑充电及放电 (13)6.1. 开关1到3切换 (13)6.2. 开关2到3切换 (14)6.3. 开关1到2切换 (15)6.4. 开关2到1切换 (15)6.5. 开关3到1切换 (16)6.6. 开关3到2切换 (17)7. 单母方式下切换逻辑充电及放电 (18)7.1. 开关1到2切换 (18)7.2. 开关2到1切换 (19)8. 其它功能 (19)8.1. 保护功能 (19)8.2. 去耦合功能 (21)8.3. 对发电机的处理 (21)9. 定值参数 (21)10. 背板端子说明 (26)11. 外形及安装尺寸 (29)12. 使用说明 (30)12.1. 面板布置图 (30)12.2. 液晶显示说明 (30)12.3. 命令菜单使用说明 (32)12.4. 装置运行说明 (35)12.5. 事故分析注意事项 (36)附录：快速切换原理 (36)F1.1快速合闸 (36)F1.2同期捕捉合闸 (39)F1.3残压合闸 (40)F1.4长延时合闸 (41)1.装置概述石化、冶金等大中型工业企业，由于外部电网或内部供电网络故障或异常的原因，造成非正常停电、电压大幅波动或短时断电（俗称“晃电”）的情况屡见不鲜。
SYN9101微机自动准同期装置说明书
整定范围
分度
缺省值
系统额定
50V～120V
0.1V
100V
待并额定
50V～120V
0.1V
100V
调压输出
投入/退出
投入
调频输出
投入/退出
投入
合闸输出
投入/退出
投入
导前时间
10～999ms
1ms
100ms
允许压差
1～10%
0.1%
3%
允许频差
0.05～0.40Hz
0.01Hz
0.20Hz
允许角差
2.1.6装置具有32*144点阵组成的汉字液晶屏菜单显示，便于监视及定值的设定与修改，装置掉电后，定值参数不会丢失。
2.1.7具有同期合闸记录功能，可将每一次同期合闸瞬间的所有数据记录下来，最多可索引八条同期合闸历史记录。尤其每次并网后，能自动检测开关动作时间，便于导前时间的修正。
2.1.8具有电压和角度软件定值补偿功能，无须配备转角变压器，即可实现角度补偿。
调压周期：装置发出调压命令的时间周期。
调压系数：控制调节脉冲宽度的比例系数。计算公式：调节脉宽（ms）=压差×调压系数×10。
调频周期：装置发出调频命令的时间周期。
调频系数：控制调节脉冲宽度的比例系数。计算公式：调节脉宽（ms）=频差×调频系数×100。
无压方式：打开或关闭装置无压功能以及选择无压合闸的方式。
输出
5
工作中
输出
5
升压+
输出
6
工作中
输出
6
升压-
输出
X3
7
降压+
输出
序号
定义
说明
501说明书
A1主要特点可编程模块化输入，可支持热电偶、热电阻、电压、电流及二线制变送器输入；适合温度、压力、流量、液位、湿度等多种物理量的测量与显示；测量精度高达0.3级。
具备数字校正、数字滤波及热电偶冷端自动补偿功能，免维护且使用方便。
支持多达四路报警功能，包括二路上限及二路下限报警，可以独立输出也可共用一路继电器输出。
支持温度变送输出功能，采用高精度电流输出模块X，综合变送精度达0.5级。
支持RS485通讯接口功能，安装S或S4模块可与上位机通讯，通讯协议与A1系列仪表兼容。
采用双显示器面板，设置参数及报警值时更方便直观，并可选择多种面板外型尺寸。
优质的软硬件设计，采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过2KV/5KHz的群脉冲抗干扰实验。
100-240V全球范围使用的开关电源，具备防雷击和10秒防误接380VAC电源的防护功能。
2型号定义A1-501 A N X L2 N S4 － 24VDC①②③④⑤⑥⑦⑧这表示一台仪表：①基本功能为A1-501型仪表；②面板尺寸为A型(96×96mm)；③辅助输入(MIO)没安装模块；④主输出(OUTP)安装X线性电流输出模块；⑤报警(ALM)安装L5双路继电器触电输出模块；⑥辅助输出(AUX)没有安装模块；⑦通讯(COMM)装有自带隔离电源的光电隔离型RS485通讯接口S4；⑧仪表供电电源为24VDC电源。
仪表型号中8个部分的含义如下：①表示仪表基本功能AI-501型测量显示报警仪表，具备热电偶、热电阻、mV、5V、10V等线性电压输入，测量精度为0.3级②表示仪表面板尺寸规格A面板96×96mm，开口92×92mm，插入深度100mmA2在A基础上增加25段4级亮度1%分辨率光柱，可指示测量值B面板160×80mm(宽×高)，横式，开口152×76mmC面板80×160mm(宽×高)，竖式，开口76×152mmC3在C基础上增加50段2级亮度1%分辨率光柱，可指示测量值D面板72×72mm，开口68×68mm，插入深度95mmD2面板48×48mm，开口45×45mm，插入深度95mmE面板48×96mm(宽×高)，开口45×92mm，插入深度100mmF面板96×48mm(宽×高)，开口92×45mm，插入深度100mm③表示仪表辅助输入(MIO)安装的模块：V24或V10，24V或10V电压输出，可供外部变送器、称重传感器等使用。
同期装置的使用方法
同期装置的使用方法一.同期装置的作用是什么在电力系统运行过程中，枢纽变电站经常需要把系统的联络线或联络变压器与电力系统进行并列。
这种将小系统通过断路器合并成大系统的操作称为同期操作。
所谓同期即断路器两侧电压大小相等、频率相等、相位相同。
同期装置的作用是用来判断断路器两侧是否达到同期条件，从而决定断路器能否合闸的专用装置。
变电站对于需要经常并列或解列的断路器装设手动准同期装置，一般采用集中同期方式。
该方式在同一时刻，只允许有一台断路器进行同期合闸。
二.同期装置的配置我厂四个电站的同期装置屏是由深圳市国立智能电力科技有限公司据模糊控制理论研制开发的微机自动准同期。
主要由SID序列的智能复用型同期装置、SID—2X序列型多同期点自动选线器、SID—2SL序列型同步表、合闸继电器和电源开关、同期方式选择开关等组成。
该同期屏具备自动准同期、手动准同期等功能。
断路器同期以自动准同期为主，手动准同期为辅的工作方式。
SID—2FY同期的功能1.可设置16个任意定义并网性质的并列点；2.自动识别并网性质一差频或合环；3.高品质自动均频、均压控制；4.确保捕捉首次并网时机、高速无冲击并网；5.双侧、单侧自动无压合闸功能。
补偿两同期电压固有相位差；6.自动转角功能；7.中英文在线切换界面；8.可根据用户需要配置打印机；9.可通过配置我公司的SID-DVI同期扩展视频模块，具备同期过程的视频监视功能，传送距离大于200米；10.可根据用户需要配置完全独立的调试、检测、校验用测试模块，不需任何仪器即可在现场进行调试；11.支持GPS报文对时、秒脉冲和IRIG-B码对时；12.提供双RS485口和双网口通讯，支持Modbus和103通讯规约；13.完备的事件追忆功能；14.记录最近12次同期操作录波，完整记录同期启动及合闸前后的模拟量、开入、开出数据，可通过专用上位机软件对录波数据进行科学分析。
三.同期装置的使用方法（以我厂一级电站同期装置为例）同期装置运行方式应以自动准同期方式为主，只有在自动准同期装置发生故障后，才以手动同期方式合闸并列。
DCAP-3511自动准同期装置使用说明书(V1.2)
U1 U2 U3 U4
±15.0V ±15.0V ±0.50Hz ±0.50Hz ±60.0º 0～5000ms
0～5000ms
1.0/1.732/0.577 0～360.0º 0～60.0s 禁止/允许 禁止/允许 禁止/允许 投/退
2
DCAP-3511 自动准同期装置使用说明书(V1.2)
按“确认”键，进入光标处菜单。
在参数输入时： 按“增加”键，输入位数值加 1； 按“位移”键，输入数值位右移一位； 按“选择”键，返回上一级菜单； 按“确认”键，确认设置。
3.2 遥测量查询 DCAP-3511 自动准同期装置可以采集到系统电压、系统频率、对象电压和对象频率等遥测
期合闸的质量。DCAP-3511 具有在线测量导前时间的功能。当系统进入实际的同期状态时，装 置能自动测量从发出同期合闸命令到断路器合上的时间。 导前时间的显示：
4
DCAP-3511 自动准同期装置使用说明书(V1.2)
导前时间 １：0128 平均时间
0122
在装置正常显示状态按”增加”键，进入导前时间查询。 X=1 到 8 为最新测量并保存的 8 次导前时间，平均值显示 8 次导前时间的平均值（若未满 8 次测量，则为已测次数的平均值）。 按”增加”键，查询下一次时间纪录（可连续查询 8 次） 按”选择”键，返回正常状态。
装置低板上面的接地锣钉与辅助电源的地 SHLD 必须同时与屏体的地连在一起。 调频和调压输出为继电器空接点输出。 该装置建议采用直流辅助电源，电源输入范围为 80～280VDC。在没有直流辅助电源的
情况下，亦可采用交流辅助电源，电源输入范围为 65～265VAC。
微机型自动准同期装置实验
第十章微机型自动装置实验第一节微机型自动准同期装置实验【实验目的】了解装置的基本结构及其功能；了解装置的接线及使用；初步掌握微机型自动准同期装置的功能实验操作的基本技能；初步掌握实验分析的方法。
【实验目标】会看懂实验设备输入及输出回路；会对实验现象进行分析；能讲述微机型自动准同期装置同期合闸特性的动作过程；能说出输电线路保护测控装置自动重合闸的启动原理；会分析实验结果。
一、实验项目1．同期动作值测试。
二、实验设备1．RCS-9000系列同期屏 1面；2. RCS-9659数字式准同期装置 1台；3．继保之星-1200继电保护测试系统 1台；三、实验的准备工作1．自动准同期柜的构成这里我们以PRCK97-G39 自动准同期柜为例，学习自动准同期柜的构成。
PRCK97-G39 自动准同期柜主要由数字电压表频率表、指针式同期表、RCS-9565同期装置、操作盘、打印机、连接压板、信号复位按钮、打印按钮、同期继电器构成。
图10-4是该柜的平面的正面照片和示意图。
（1）数字电压频率表的作用是：在手动同期方式下，现场操作员依据数字电压频率表的指示，进行升压、降压、加速和减速操作。
（2）指针式同期表的作用是：在手动同期方式下，现场操作员依据同期表的指示进行合闸。
（3）RCS-9565同期装置的作用是：实现电机并网、线路的同期检同期合闸操作。
（4）操作盘的作用是：用于对同期装置进行手动操作。
（5）打印机和打印按钮的作用是：打印操作时，按下此按钮。
打印机打印最新的动作报告。
（6）连接压板有1个投检修连接片和10个合闸出口连接片。
当装置进行检修时，为了让装置不通过通信口向远方发送信息，将装置投入检修态。
（7）信号复位按钮的作用是：用于中央信号和合闸信号灯的复归。
（8）同期继电器的作用：一是手动同期方式下，防止人为的误操作；二是自动同期和半自动同期方式下，可作为同期的判据之一。
2．RCS-9565同期装置的基本功能；RCS-9659为数字式准同期装置，可用作发电机并网、线路的同期检同期合闸操作。
