线槽安装技术交底

合集下载

线槽安全技术交底模板

一、工程名称：____________________二、施工单位：____________________三、施工部位：____________________四、施工内容：____________________五、交底时间：____________________六、交底人员：____________________七、参与人员：____________________一、一般性内容1. 作业人员必须经过专业培训，了解线槽施工的基本知识和安全操作规程。

2. 作业人员应穿着符合规定的劳动防护用品，如安全帽、工作服、防护手套、防护鞋等。

3. 作业现场应保持整洁，不得随意堆放杂物，确保通道畅通。

4. 作业前，应对施工工具、设备进行检查，确保其完好无损。

5. 作业过程中，应严格遵守操作规程，不得擅自更改施工方法。

二、安全注意事项1. 高处作业时，必须佩戴安全带，并系好保险钩，防止坠落。

2. 使用梯子时，梯子底部应稳固，梯子倾斜角度不宜过大，作业人员应握紧梯子两侧。

3. 线槽施工过程中，应确保电源切断，防止触电事故发生。

4. 施工现场禁止吸烟，禁止使用明火，防止火灾事故发生。

5. 作业人员不得酒后作业，不得疲劳作业。

6. 作业过程中，如发现安全隐患，应立即停止作业，并及时报告负责人。

三、危险因素及防范措施1. 危险因素：触电、高空坠落、物体打击、机械伤害。

2. 防范措施：（1）触电：确保电源切断，使用绝缘工具，作业人员佩戴绝缘手套。

（2）高空坠落：佩戴安全带，系好保险钩，确保安全带连接牢固。

（3）物体打击：施工过程中，不得随意抛掷工具、材料，保持施工现场整洁。

（4）机械伤害：使用机械设备时，必须严格按照操作规程进行，不得擅自更改。

四、施工现场管理1. 施工现场应设置警示标志，提醒作业人员注意安全。

2. 施工现场不得随意堆放易燃易爆物品，防止火灾事故发生。

3. 施工现场应定期进行安全检查，发现问题及时整改。

线槽安装技术交底

线槽安装技术交底一、施工准备（分结构和安装两个阶段）1. 结构阶段：按设计要求，找出线槽出入口，准确位置及路径，找出线槽与各配电柜、箱及电气竖井相互交接的准确位置及分支路径，同时与水暖、通风、消防及照明各图认真核对，避免重叠交叉，落实后在施工图上标明，配合土建做好预留工作。

2. 安装阶段：清理预留填充物，预留管做防腐处理，电气竖井拉垂直线，修正预留洞口四周棱边，保证线槽的垂直度和使用宽度。

二、材料要求及主要工具1.材料要求：金属线槽及安装附件应采用经过镀锌处理的定型产品，线槽的规格、型号应符合设计要求，其阻燃性能应符合防火规范要求，线槽内外应光滑平整、无棱角、无扭曲、翘边和变形现象。

电缆的规格及型号必须符合设计要求，阻燃性能应符合防火规范要求，遥测其阻值不应小于1兆欧。

电缆分支时，应采用“T”型套管及“穿瓷线夹”压接其材质、规格应与电缆的材质及规格相同。

2.主要机具：铅笔、卷尺、线坠、粉线袋、电工用具、手电钻、电锤、云石机、兆欧表、高凳及梯架，橡胶、塑料绝缘包扎带，黑胶布等。

三、作业条件1. 配合土建结构施工的预留洞整形修边，预留管内防腐已完成。

2. 墙面、地面、顶板土建装修已完成。

四、操作工艺流程：核对图纸，找准出入口位置及主干、分支路径定位→预留空洞，密闭套管→弹线定位→金属膨胀螺栓的安装→吊杆、吊架的安装→线槽的安装固定→竖井内线槽作垂直调整→线槽首尾端安装保护接地极→测量电缆所需敷设长度，进行遥测并敷设垂直部分固定→分支压接、绝缘包扎→线路检查、标明路由、扣盖板→调整水平度、垂直度在允许偏差范围内。

五、安装要求（一）支架与吊杆、吊架安装要求：1. 应使用厂家所提供的配套吊杆，支架配件及定型产品。

2. 固定支点间距不应大于1.5-2m，遇“+”字、“T”字、转角、转弯、接口50cm以内应设固定支持及吊架点。

3. 吊杆的直径不小于φ8mm，角钢不小于25*25*3mm。

4. 支架与吊架距上层顶板不应小于150-200mm，距地高度不应低于100-150mm。

桥架、线槽敷设安装技术交底

SG-006技术交底工程名称九洲又一城二期建设单位绵阳畅达实业有限公司监理单位四川正菱建设监理咨询公司施工单位四川省第四建筑工程公司交底部位桥架、线槽敷设安装交底日期2018年04月28日交底人签字接收人签字交底内容：认真熟悉施工图纸，了解设计意图，并结合工程现场实际情况拟定符合设计要求以及施工规范的具体施工方案；组织好人员、材料，为下一步及时地满足施工要求做好充分的准备。

桥架敷设：1、材料要求：⑴桥架及其附件：其型号、规格应符合设计要求。

线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

⑵金属膨胀螺栓：应根据容许拉力和剪力进行选择。

2、桥架的接口应平整，接缝处应紧密平直。

槽盖装上后应平整，无翘角，出线口的位置准确。

3、在吊顶内敷设时，如果吊顶无法上人时应留有检修孔。

4、不允许将穿过墙壁的桥架与墙上的孔洞一起抹死。

5、当桥架的底板对地距离低于2.4m时，桥架本身和桥架盖板均必须加装保护地线。

2.4m以上的桥架盖板可不加保护地线。

6、桥架进行交叉、转弯、丁字连接时，应采用单通，二通，三通，四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。

7、桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。

8、末端部位要装上封堵，在盒、箱、柜进出线处应采用抱脚连接。

9、桥架内保护地线安装：（1）保护地线应根据设计图要求敷设在桥架内一侧，接地处螺丝直径不应小于6mm；并且需要加平垫和弹簧垫圈，用螺母压接牢固。

（2）金属桥架的宽度在200mm以上（含200mm）两端线槽用连接板连接的保护地线每端螺丝固定点不少于6个。

允许偏差项目：线槽水平或垂直敷设直线部分的平直程度和垂直度允许偏差不应超过5mm。

10、支架与吊架安装要求：（1）根据图纸要求，金属线槽及线缆桥架水平安装时，支架间距不大于1.5m，垂直安装时支架间距不大于2m。

根据现场每根轴线距离为7.8m，定为每一根轴线加设一组防晃支架。

母线槽安装技术交底

可燃气瓶同放一处。

（10）尽量使用低噪声或无噪声的施工作业设置，无法避免噪声的施工设备，则应对其采取噪声隔离措施。

（11）施工用料应做到长材不短用，加强科学下料和材料回收利用工作，减少施工废料，节约材料。

（12）严禁在施工过程中戴耳机听音乐，接听或拨打电话，如接听或拨打电话应立即停止施工到安全区域接听或拨打。

（13）安装用的梯子应牢固可靠，梯子放置不应过陡，其与地面夹角以60°为宜。

（14）材料要堆放整齐、平稳，并防止磕碰。

（15）作业人员在施工前应参加相关应急预案培训，全面了解应急预案相关内容，熟悉自身职责、应急程序和现场处置措施。

（16）施工现场遇到突发事故或险情（兆），应第一时间停止施工或采取紧急措施后撤离现场，并立即上报值班人员。

六、绿色施工1、职业健康（1）生活区、办公区内应安装制冷和采暖等设施，以利夏季防暑降温和冬季保暖。

（2）生活办公区室内外卫生要经常打扫，保持地面整洁干净，日常用品摆放整齐，保持室内通风，空气良好。

（3）按照项目部规定要求，统一存放垃圾，严禁随地丢弃垃圾。

（4）一旦接触粉尘、有毒有害气体等危险施工环境的作业人员，第一时间要保护好自身安全，并立即进行上报，在经历过相关事故或参加过类似危险环境的演练和培训有关人员，可以采取合理措施消除危险和排除隐患。

（5）对噪音超标的机械设备，应采取降噪措施。

机械和运输车辆经过施工现场时，严禁长时间鸣笛。

（6）对长时间接触噪音的有关施工作业人员，要加强个人保护，如可佩戴耳塞消除影响。

（7）生产作业人员使用的劳保用品，生产许可证、产品合格证和安全鉴定证等资料必须齐全，确保产品的质量和使用安全。

（8）施工作业人员必须按照规定配齐劳保用品，并佩戴上岗。

闲杂人等不得进入施工现场。

（9）对不按规定佩戴劳保用品的上岗作业人员进行批评教育，并责令整改，对屡教不改的作业人员，采取罚款、甚至驱逐出场等有关措施予以惩罚。

（10）夏季防暑、冬季防冻，施工作业人员要采取好预防措施，如夏季使用防暑药品，冬季准备好防冻药品。

线槽施工安全技术交底模板

一、工程名称：____________________________二、施工单位：____________________________三、施工部位：____________________________四、施工工种：____________________________五、交底时间：____________________________六、交底内容：1. 安全生产方针认真贯彻执行“安全第一、预防为主、综合治理”的方针政策，确保施工过程中人员安全、设备安全、环境安全。

2. 施工现场安全注意事项（1）进入施工现场必须正确佩戴安全帽、安全带等防护用品。

（2）施工现场不得酒后作业、疲劳作业，严禁操作人员擅自离岗。

（3）施工人员应熟悉施工现场的安全通道、消防设施、急救设施等。

（4）施工现场不得乱堆乱放，确保通道畅通，防止绊倒、摔伤事故发生。

3. 线槽施工安全操作规程（1）施工前应检查施工现场，确保施工环境安全、整洁，设备齐全、完好。

（2）施工人员应掌握线槽施工的操作规程，严格按照规程进行施工。

（3）施工过程中，注意观察设备运行情况，发现异常立即停止作业，报告上级处理。

（4）线槽施工时，应注意以下安全操作：a. 线槽施工前，应确保线槽位置、尺寸符合设计要求，避免施工过程中出现偏差。

b. 线槽安装时，应确保线槽固定牢固，防止因振动、温度变化等原因导致线槽脱落。

c. 线槽施工过程中，不得将手或身体部位伸入线槽内部，防止触电、划伤等事故发生。

d. 线槽内布线时，应注意线缆排列整齐、间距合理，防止线缆相互缠绕、挤压。

e. 施工完成后，应对线槽进行检查，确保线槽、线缆无破损、漏电等情况。

4. 应急处理措施（1）发生触电事故时，应立即切断电源，对触电人员进行急救，并立即报告上级处理。

（2）发生火灾事故时，应立即使用灭火器进行灭火，同时报告消防部门。

（3）发生高空坠落事故时，应立即对坠落人员进行救治，并报告上级处理。

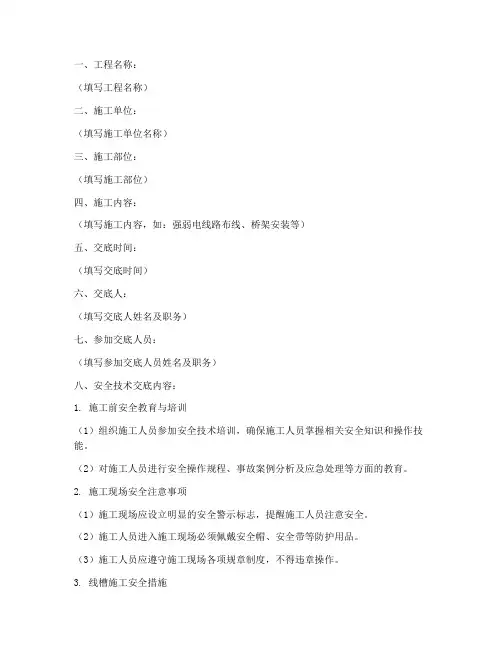

线槽施工安全技术交底模板

一、工程名称：（填写工程名称）二、施工单位：（填写施工单位名称）三、施工部位：（填写施工部位）四、施工内容：（填写施工内容，如：强弱电线路布线、桥架安装等）五、交底时间：（填写交底时间）六、交底人：（填写交底人姓名及职务）七、参加交底人员：（填写参加交底人员姓名及职务）八、安全技术交底内容：1. 施工前安全教育与培训（1）组织施工人员参加安全技术培训，确保施工人员掌握相关安全知识和操作技能。

（2）对施工人员进行安全操作规程、事故案例分析及应急处理等方面的教育。

2. 施工现场安全注意事项（1）施工现场应设立明显的安全警示标志，提醒施工人员注意安全。

（2）施工人员进入施工现场必须佩戴安全帽、安全带等防护用品。

（3）施工人员应遵守施工现场各项规章制度，不得违章操作。

3. 线槽施工安全措施（1）施工前应检查施工现场的电源、照明、通风等设施，确保符合安全要求。

（2）施工人员应熟悉线槽的安装工艺，严格按照施工图纸进行操作。

（3）线槽安装过程中，应确保线槽的固定牢固，防止因振动、碰撞等原因导致线槽脱落。

（4）施工过程中，应避免线槽与其他管道、设备等发生碰撞，确保施工安全。

4. 高处作业安全措施（1）高处作业时，施工人员必须佩戴安全带，并确保安全带正确使用。

（2）高处作业平台应牢固可靠，作业人员应遵守高处作业安全操作规程。

（3）施工过程中，应确保高处作业区域下方无人作业，防止物体坠落伤人。

5. 电气安全措施（1）施工过程中，应避免触电事故发生，施工人员应掌握电气安全知识。

（2）施工人员应严格遵守电气安全操作规程，不得擅自拆改电气线路。

（3）施工过程中，应确保电气设备接地良好，防止因接地不良导致触电事故。

6. 应急处理（1）施工现场应配备必要的急救用品和消防器材，确保在发生意外时能及时进行处置。

（2）施工人员应掌握急救知识和消防器材的使用方法，提高应急处理能力。

九、交底总结本次安全技术交底，旨在提高施工人员的安全意识，确保施工过程中的安全。

金属线槽安装技术交底

表C2-12编号工程名称青海盐湖海纳330kV变电站工程交底日期施工单位葛洲坝集团电力有限责任公司分项工程名称电气安装交底提要金属线槽安装金属线槽安装一、施工准备：1、材料及附件要求：（1）金属线槽及其附件采用镀锌处理的定型产品，消防线槽采用喷白色防火漆，200*140弱电线槽为侧面开盖、内部加肋、表面喷塑。

规格、型号符合设计要求，线槽内外光滑平整，无棱刺，不应有扭曲，翘边、油漆脱落、划痕等变形现象；（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择；（3）镀锌材料：采用扁钢、圆钢、角钢、螺栓、螺母、平垫、弹簧垫等金属材料必须经过镀锌处理。

（4）线槽允许最小板材厚度见表线槽宽度允许最小厚度线槽宽度允许最小厚度小于400 1.5 大于800 2.5400~800 2.02、主要机具（1）铅笔、粉线袋、线坠、合尺；（2）电工工具、手电钻、电锤、工具袋、曲线锯、磨光机、双人梯子。

3、作业条件（1）配合土建结构施工，预留孔洞、预留吊杆、吊架全部完成。

（2）顶棚、墙面的涂料、油漆全部完成后，方进行线槽敷设。

（3）竖井内土建地面全部完成。

二、施工工艺1、工艺流程弹线定位预留孔洞螺支栓架固吊定架线槽安装吊装线槽保护地线安装预埋吊杆吊架金属膨胀螺栓安装预埋铁钢结构地面线槽焊支接架固吊定架槽内配线编号表C2-12工程名称青海盐湖海纳330kV变电站工程交底日期施工单位葛洲坝集团电力有限责任公司分项工程名称电气安装交底提要金属线槽安装2、操作工艺（1）弹线定位：根据设计图纸确定进出线盒、箱、柜等电气器具的安装位置，从始端到末端先干线后支线，找好水平、垂直线，用粉线袋沿墙面、顶棚等处，在线路的中心进行弹线，按设计要求及施工验收规范，分均档距并用笔划出位置。

（2）孔洞预留：根据设计图纸的轴线部位，将预制好的木套盒放在线槽穿墙、楼板的位置，待结构模板拆除后拆下框架，并抹平洞口。

（3）支架及吊杆的要求：1）支架及吊杆所用的钢材应平直，无显著扭曲，下料后长短控制在3mm范围内，切口处无卷边及毛刺；2）钢支架与吊架焊接牢固，无显著变形，焊缝均匀平整，焊接长度符合要求，不得出现裂痕咬边、气孔、凹陷及漏焊等缺陷。

母线槽安装技术交底

1.3.3电气设备（变压器、开关柜等）安装完毕，且检验合格。
二、操作工艺
2.1工艺流程：
设备点件检查→支架制作安装→封闭插接线母线安装→试运行验收
2.2设备点检：
2.2.1母线安装前，应核对母线规格、型号、电压等级等是否均符合设计要求。检查附件，配件，标识等是否齐全，外壳有无变形，内部有无损伤，技术资料是否齐全。
施工单位
南通四建集团有限公司
交底项目：
母线槽安装
交底人：
接受班组长：
交
底
内
容
三、应注意的问题
3.1.1安装过程中应輕搬輕放，搭接面不得磕碰。
3.1.2母线过结构伸缩缝时也应设置伸缩节。
3.1.3封闭母线安装完毕暂不能送电时应保留原有塑料膜，接头器处也应加保护。
2.5母线安装：
2.5.1母线组装前应逐段进行绝缘测试，组装完毕一节再测试一次，整条母线组装完毕在测试次，其绝缘电阻不得小于10MΩ，并做好每次测试记录。
2.5.2母线之间连接应同心，误差不应超过5mm，连接后不应使母线及外壳受到机械应力。连接器被拧紧时，顶部螺栓头将断开。
工程名称
兰州西客站城市配套二期
技术交底记录
工程名称
兰州西客站城市配套二期
施工单位
南通四建集团有限公司
交底项目：
母线槽安装
交底人：
接受班组长：
交
底
内
容
一.施工准备
1.1设备及材料要求：
1.1.1封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。
1.1.2各种规格的型钢ቤተ መጻሕፍቲ ባይዱ无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。

线槽安装-技术交底记录

1 施工准备1.1 材料要求：1.1.1 金属线槽及其附件：应采用经过渡锌处理的定型产品。

其型号、规格应符合设计要求。

线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

1.1.2 绝缘导线：其型号、规格必须符合设计要求，并有产品合格证。

1.1.3 金属膨胀螺栓：应根据容许拉力和剪力进行选择。

1.1.4 接线端子（接线鼻子）：选用时应根据导线截面及根数选用相应规格的接线端子。

1.1.5 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

1.1.6 辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

1.2 主要机具：1.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯。

1.2.2 电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。

1.3 作业条件：1.3.1 空调排烟等管线路由位置已确认，并经确认无交叉影响后。

2、操作工艺2.1 工艺流程：确定路由→打吊杆→预制线槽→线槽敷设→线槽连接→接地线连接→线槽内配线→线路检查→绝缘遥测2.2 弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。

2.3 支架与吊架安装要求及预埋吊杆、吊架。

2.3.1 支架与吊架安装要求：支架与吊架所用钢材应平直，无显著扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。

支架与吊架的规格一般不应小于扁铁30mm×3mm；扁钢25mm×25mm×3mm。

严禁用电气焊切割钢结构或轻钢龙骨任何部位，焊接后均应做防腐处理。

地铁车站桥架、线槽安装技术交底

一、操作要点1、线槽间采用连接板连接；固定连接板时用半圆头方颈螺丝由内向外穿出并加上平垫、弹垫和螺帽紧固，连接处间隙严密平齐，要符合要求。

相邻线槽使用4mm2的黄绿地线作跨接地线，安装时要放在线槽的同侧，并连接可靠；桥架进行转角、分支连接时采用弯通、二通、三通、四通等成品件进行连接，桥架末端需加装封堵板。

2、线槽需要按照图纸要求与吊架上的横担用螺丝固定。

3、特殊位置的处理：线槽在通过墙体或楼板处孔洞时，不得在墙壁或楼板处进行固定连接，也不应将穿过墙壁或楼板的线槽与墙或楼板上的孔洞一起堵死。

在线缆穿放完成后用防火泥进行封堵，并刷上与墙面相同颜色的油漆。

线槽在穿过建筑物变形缝处需按要求设置补偿装置，断开处用连接板搭接，不能完全固定死。

二、技术要点:1、线槽不得有歪斜、扭曲、飞刺、断裂和破损等，且表面干净无污物；线槽要固定可靠，横平竖直，盖板无翘角，接口要严密，端头需封堵，槽内无杂物。

2、多层线槽安装时，需先安装上层，后安装下层，且上、下层之间距离要留有余量，以便后期电缆敷设、加装盖板和检修。

水平相邻桥架净距不宜小于50mm，层间距离一般不小90mm；上层线槽过梁时，顶部与梁底应保持至少3cm的距离。

3、线槽连接板采全包的方式，连接螺丝由内向外穿出并紧固；连接处间隙要严密平齐。

4、线槽在穿过建筑物变形缝及直线段超过30米时均应设补偿装置：即在伸缩缝处将线槽断开，使线槽安装后的间距保持在3-5cm；连接缝处的连接板一端与线槽固定，一端宜超过线槽切口边缘5-8cm,可不用螺丝固定。

5、线槽全段不应少于2处与综合接地体可靠连接；桥架之间、桥架与支管间必须安装跨接地线，跨接地线为不小于4mm2的黄绿软线；所有跨接地线应安装在桥架同一侧，接地线绕圈数量为5~10圈；伸缩缝处的跨接地线绕圈数量为15~20圈，螺丝不能固定在连接板上；跨接地线使用专用方颈螺丝连接，并在安装完成后能保持一定余量。

线槽与配管间需要设置跨接地线。

桥架线槽安装施工技术交底记录大全

桥架线槽安装施工技术交底记录大全一、桥架安装施工技术交底记录1.施工单位：（填写施工单位名称和地址）2.工程名称：（填写工程项目名称）3.桥架种类：（填写桥架的种类，如托盘式、搁板式等）4.材料准备：-桥架：（填写桥架的规格、型号、材质）-固定件：（填写桥架固定件的规格、型号、材质）-其他配套材料：（如连接件、角码等）5.安装方法：-安装位置：（填写桥架的安装位置、高度要求）-安装间距：（填写桥架横、纵向的间距）-固定方式：（填写桥架固定件的安装方法）6.施工要点：-清理施工区域，并保证施工区域的干净整洁；-根据设计要求进行桥架的布局，确定桥架的安装位置和高度；-桥架的安装间距要符合设计要求；-桥架的固定件要正确安装，保证固定稳固；-完成后进行验收，并填写验收记录。

7.安全要求：-具备安全意识，佩戴好安全帽、安全鞋等个人防护用品；-施工现场要设置警示标识，确保施工区域的安全；-桥架的安装要结实牢固，防止脱落造成安全隐患。

8.质量要求：-桥架的安装要符合设计要求，位置准确、间距一致；-桥架的固定件要牢固可靠，不得松动；-施工现场要整洁、无垃圾、杂物等。

9.技术交底：-工程负责人对以上内容进行了详细讲解，并提出问题进行解答；-所有参与施工的人员确认了相关的施工要求和安全要求。

10.接收验收：-工程负责人签署技术交底记录；-监理工程师和施工队长共同签署技术交底记录。

二、线槽安装施工技术交底记录1.施工单位：（填写施工单位名称和地址）2.工程名称：（填写工程项目名称）3.线槽种类：（填写线槽的种类，如PVC线槽、金属线槽等）4.材料准备：-线槽：（填写线槽的规格、型号、材质）-固定件：（填写线槽固定件的规格、型号、材质）-其他配套材料：（如连接件、角码等）5.安装方法：-安装位置：（填写线槽的安装位置、高度要求）-安装间距：（填写线槽横、纵向的间距）-固定方式：（填写线槽固定件的安装方法）6.施工要点：-清理施工区域，并保证施工区域的干净整洁；-根据设计要求进行线槽的布局，确定线槽的安装位置和高度；-线槽的安装间距要符合设计要求；-线槽的固定件要正确安装，保证固定稳固；-完成后进行验收，并填写验收记录。

综合布线地面线槽及配电母线槽安装技术交底

综合布线地面线槽及配电母线槽安装技术交底一、工程概况二、施工准备1．材料要求(1) 金属线槽及其附件应采用经过镀锌处理的定型产品。

其规格、型号应符合设计要求。

线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。

要有产品合格证和材质证明。

(2) 母线应有出厂合格证，安装技术文件。

技术文件应包含额定电压、额定容量、实验报告等技术数据。

(3) 各种连接件、卡件、螺栓、垫圈、应符合技术要求，是镀锌制品。

2．主要机具(1) 铅笔、皮尺、钢角尺、钢卷尺、绝缘摇表、水平尺、线、坠、粉线袋、桶、刷子。

(2) 手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。

(3) 砂轮锯、套管机、捆管器、压力案子、电焊机、气焊工具。

(4) 电烙铁、电炉、锡锅、兆欧表、工具箱、高凳、人字梯等。

(5) 电锤、电钻、扳手、工作台。

3．作业条件(1) 设备到货、施工图纸及产品技术文件齐全。

(2) 设备及附件应存放在干燥的地点存放。

(3) 在配合地板装修施工的同时做好地面线槽及母线槽的敷设工作。

三、施工工艺1．对于高架地板下母线槽及综合布线槽施工，所有作业人员必须了解和掌握施工规范的技术要求，严格按图纸、工艺、方案、标准和规范进行施工，同时应随时根据现场情况，及时发现和处理施工过程中的问题，调整施工方法。

2．现场预制镀锌通丝支撑的切割必须使用钢锯，切口处刷银粉保护，禁止使用切割机切割。

3．母线槽、综合布线槽、配件及其他设备材料运输过程中必须保证完好无损，利用电梯及吊篮时应服从指挥，运输过程中必须防止磕碰以保护好本专业和其他专业的成品，安装过程中要作好防护防止工具、配件等损坏地板成品。

4．按图纸要求，及时同高架地板施工单位协调，综合考虑综合布线线槽和母线槽的走向，遇到冲突之处及时找工长解决。

对本专业线槽定位，弹线后，方可进行线槽的敷设。

5．综合布线线槽及母线槽采用线槽两端固定方式，对固定点准确定位后，放内胀螺栓妥善固定，要保证通丝垂直，并加螺母、弹垫、平垫锁紧。

墙体线管开槽安全技术交底模板

一、交底目的为确保墙体线管开槽施工安全，提高施工人员的安全意识，降低安全事故的发生，现将墙体线管开槽安全技术交底如下。

二、施工人员须知1. 施工人员必须熟悉本工程图纸及施工方案，了解墙体线管开槽的施工工艺和安全要求。

2. 施工前，应对施工现场进行安全检查，确保施工环境安全。

3. 施工过程中，必须严格遵守操作规程，不得违章作业。

4. 施工人员应佩戴好安全帽、安全带等个人防护用品。

5. 施工人员应掌握以下基本技能：切割机、电锤等工具的使用方法，电线管、线槽等材料的选用标准。

三、安全技术要求1. 开槽前，必须对墙体进行检查，确认墙体结构安全，不得在承重墙、抗震墙等关键部位开槽。

2. 开槽时，应按照设计要求确定线管走向，保持横平竖直，避免交叉、扭曲。

3. 开槽尺寸应符合规范要求，宽度比管的外径大10mm左右，槽深不小于管外径加15mm。

4. 墙面水平开槽的长度不得大于80cm，以免破坏墙体结构安全。

5. 线管放入槽后，每隔0.5m左右须用铁钉固定，不得松脱。

6. 管道固定好后，用水泥砂浆先暂时修补（砂浆强度等级不低于M10），再交付由土建统一面层抹灰做面层处理。

7. 抹灰做面层处理时，采用10mm×10mm×0.5-0.8钢丝网；挂网，超过管道两边不小于10cm；保护面层不小于15mm。

8. 开槽过程中，如遇线管90度弯时，应扩大开槽的位置，使线管能呈现出两个45度弯，以便于施工过程中穿线和日后检修。

9. 天花吊灯位移时，楼板顶面的开槽一定要注意钢筋位置，打槽的深度约10mm，便于穿黄腊管后并绑胶布布线，严禁裸线布设。

10. 开槽过程中，不允许出现在承重墙面横向开槽大于100cm的现象，因为横向开槽将破坏整楼的承重，使得抗震能力降低而且墙面容易开裂。

如果是保温墙的话，开很长的横槽有可能会导致开槽上部的保温层整体脱落。

11. 墙面开槽一般都应该是竖向垂直开槽。

四、应急措施1. 如发现墙体结构存在问题，应立即停止施工，并及时上报相关部门进行处理。

综合布线地面线槽及配电母线槽安装技术交底

综合布线地面线槽及配电母线槽安装技术交底简介综合布线地面线槽及配电母线槽安装技术交底是为新建办公楼进行网络布线和电力配电的交底技术。

综合布线是指为建筑物提供音频、视频、数据和通信服务的一种标准化系统解决方案。

线槽是综合布线的必要组成部分，线槽本身可以被视为由基座和盖板组成的通道，能够从一个区域传送数据或通信信号，并且线槽能够自主安装、扩展和维护。

本文将详细介绍综合布线地面线槽及配电母线槽的技术要点。

线槽的类型1. 地面线槽类型地面线槽是安装在地面上，用于管理电缆和电线的技术。

我们首先需要选出适合的材料、长度和宽度来安装线槽，这样我们才能开始进行实际的操作。

在铺设地面线槽时需要确保不影响其他用户的工作和浪费过多时间，同时使用高质量的线槽也能减小后续维护和升级成本的问题。

2. 配电母线槽类型配电母线槽的作用是管理电力线路，其优点是适用于安装电力线，同时也能优化使用空间，与传统销售卖电线的布局方式相比之下，配电母线槽形象生动且易于扩展和升级。

安装技术细节1. 铺设线槽铺设线槽包括对地面线槽的安装和维护，要确保地面线槽和周围环境拼接严密，避免尘埃、水等杂物进入线槽内部。

配电母线槽的安装需要考虑到部件的耐用性和产品的可靠性，能够避免由于外部条件的变化导致设备损坏的情况。

2. 配电箱安装地面线槽和配电箱是非常重要的步骤，需要先测量好地面的长度，并选用地面线槽铺设好后，在配电箱中对即将到来到的电线进行测量和规划。

电线可以划分为不同的通道，让电线和线槽的运行空间更清晰，再将配电母线槽和地面槽连接，这样就能敏捷地解决安装的问题。

3. 电子配线盒电子配线盒是配电箱中、地面线槽和配电母线槽之间的重要部分，它能够帮助您将电线和线槽的运行空间规划得更加明确，加快维护速度。

此外，使用电子配线盒也能减少设备总成本。

结论本文综合介绍了综合布线地面线槽及配电母线槽的安装技术细节，目的是为读者提供一种有效的解决方案，使得在更换和安装线槽时更加得心应手，提高安装速度。

金属线槽安装技术交底

金属线槽安装技术交底一、前言金属线槽是一种高强度、高耐磨、高抗腐蚀、高导电、易安装、易维护的电气安装配管材料。

本文将从以下几方面展开对金属线槽安装技术的交底：1、金属线槽的材质及规格；2、金属线槽的安装前准备工作；3、金属线槽的安装方法；4、金属线槽的安装后处理；5、金属线槽的维护与使用注意事项。

二、金属线槽的材质及规格1.材质金属线槽材料有不锈钢、铝合金、镀锌铁皮、涂塑铁皮等。

其中不锈钢金属线槽适用于防腐蚀、高强度环境，镀锌铁皮和涂塑铁皮金属线槽适用于一般环境。

而铝合金金属线槽则适用于含潮湿气体的环境，如潮湿的车间和化工厂等场所。

2.规格金属线槽的规格有很多，常见的有 16mm、25mm、40mm、60mm、80mm、100mm 等多种规格。

选用金属线槽的规格需要按照实际电缆数量和电缆截面积来确定，同时还要考虑更加科学、合理、经济的设备相互之间的防干扰关系。

三、金属线槽的安装前准备工作1.布局位置选定在铺设金属线槽前，需要确定好布局位置。

首先要根据地形地貌进行布局，让金属线槽与地形地貌相适应。

其次，需要结合生产线的地面情况和周围环境要求确定线槽安装的布局位置，并确保相互之间不冲突。

最后，还需要根据使用人员的需求确定金属线槽的高度，通常安装高度以 2.5m 为宜。

2.材料准备在安装前需要准备好金属线槽、支架、配件等相关材料，并要按照实际使用需要仔细验收和确认。

3.布线方案设计在设计布线方案时，需要根据实际需要对不同功能、不同功率的设备进行分别配置。

同时还应注意线路走向、避让高压设备以及考虑施工过程中线槽的紧凑程度等问题。

四、金属线槽的安装方法1.安装前准备首先根据设计方案，将金属线槽逐盘逐段进场，并根据线槽的长度、型号等进行分类备置。

然后根据设计方案，将铁片切割成所需的支架，并依照线槽的长度和角度进行组装。

2.铺设按照事先设计好的布线方案，在选好的铺设地点开始线槽的铺设。

首先要确定线槽的位置，并在地面标记出线槽的放置位置。

母线槽安装技术交底

母线槽安装一、设备及材料要求1 铜、铝母线及封闭、插接母线应有产品合格证及材质证明，铜、铝母线应符合表7.1.1的要求，封闭、插接母线应有技术文件，技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级应符合设计要求。

2 母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

3 绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并由产品合格证。

4 绝缘材料的型号、规格、电压等级应符合设计的要求。

外观无损伤及裂纹，绝缘良好。

母线的机械性能和电阻率最小抗拉强度(N/Vmm) 20℃时最大电阻率（Ω·mm/m）5 金属紧固件及卡具，均应采用热镀锌件。

6 其他辅料有调合漆、防腐油漆、面漆、电焊条、焊粉等。

二、主要机具1 母线垠弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。

2 测试器具：皮尺、钢卷尺、钢角尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。

三、作业条件1 母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

2 电气设备安装完毕，检验合格。

3 预留孔洞及预埋件尺寸、强度均符合设计要求。

4 施工图及技术资料齐全。

5 封闭、插接母线安装部位的建筑、装饰工程全部结束。

暖卫通风工程安装完毕。

四、操作工艺(一)裸母线安装。

1 工艺流程：2 放线测量：(1)进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

(2）放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

(3)配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。

(4）放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

3 支架及拉紧装置的制作安装。

（1）母线支架用50×50×5mm角钢制作，膨胀螺栓固定在墙上（下图）。
