带电检测和保护间隙(新编版)
带电检测和保护间隙
带电检测就是带电检查绝缘子的绝缘状况。在等电位作业时，作业人员沿绝缘子串进 入强电场，若组合间隙不满足表 7-4 的规定时，应加装保护间隙。
使用火花间隙检测绝缘子时，应遵守下列规定。
① 检测前应对检测器进行检测，保证操作灵活、测量准确。
② 针式及少于 3 片的悬式绝缘子不得使用火花间隙检测器进行检测。火花间隙检测 器是一种带电条件下测试线路悬式绝缘子状况的简便测试器具。它是由绝缘杆和装在其顶 端的叉形金属火花间隙组成的。常用的火花间隙检测器有两种，一种是固定间隙式，另一 种是可调间隙式。由于良好绝缘子两端按绝缘子串电压分布规律均有数千伏的分布电压， 当把金属叉形火花间隙的两端与某片绝缘子两端的金属部分接触时，良好绝缘子上的电压 差使间隙击穿发生火花现象或听到“嘶嘶 ” 放电声响。若绝缘子已击穿 （零值绝缘子） 或绝缘电阻很低，则绝缘子
不存在电位差或电位差很小，因而不会有火花和放电响声。由此可知，火花间隙检测 法，实际是用试短接一片绝缘子的方法来判断绝缘子的绝缘性能。少于 3 片的绝缘子串， 如果有一片已成为零值，则进行检测时将直接引起接地短路，并烧坏器具，造成设等级的绝缘子串时，发现同一串中的零值绝缘子片数达 到表 7-15 的规定，应立即停止。如果绝缘子串的总片数超过表 7-15 规定时，零值绝缘 子片数可相应增加。
电器产品爬电距离和电气间隙测量
一．名词解释： 1、 安全距离包括电气间隙（空间距离），爬 电距离（沿面 距离）和绝缘穿透距离。 2、 电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿 空气测量的最短距离。 3、 爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿 绝绝缘表面测量的最短距离。 4、 一次电路：一次电路是直接与交流电网电源连接的电路。 5、 二次电路：二次电路是不与一次电路直接连接，而是由位 于设备内的变压器、变换器或等效的隔离装置或由电池供 电的一种电路。
爬电距离的测量:主要考虑因素为正常使用中预期会出现的电
压，、污染等级、材料组别
一）X值的选取 1）GB4943，GB19212.1，GB15092.1 中从污染等级的角 度规定了的 X宽度是相同的 污染等级 X宽度 1 0.25mm 2 1.0mm 3 1.5mm 注：如果涉及到的电气间隙小于 3mmm，则沟槽宽度 X最 小可减小到该距离的1/3。
电气间隙和爬电距离的测量方法： 电气间隙Clearance 在两个导电零部件之间或导电零部件与设备防护界 面之间测得的最短空间距离。即在保证电气性能稳定 和安全的情况下，通过空气能实现绝缘的最短距离。 电气间隙的大小和老化现象无关。电气间隙能承受很 高的过电压，但当过电压值超过某一临界值后，此电 压很快就引起电击穿，因此在确认电气间隙大小的时 候必须以设备可能会出现的最大的内部和外部过电压 （脉冲耐受电压为依据）。在不同场合使用同一电气 设备或运用过电压保护器时所出现的过电压大小各不 相同。因此根据不同的使用场合将过电压分为Ⅰ至Ⅳ 四个等级。
二）电气间隙爬电距离的测量路径。 a)所考虑的路径包括一个具有任一深度而宽度≧Xmm的平行边 沟槽。 b)所考虑的V形沟槽路径在 GB4943，GB8898，GB19212.1 包 括内角角度，而宽度大于 Xmm。 在 GB15092.1 开关中路径包括宽度大于 Xmm，对角度没有作 出相关要求。 c)所考虑的路径包括肋。 d)所考虑的路径包括两边沟槽宽度≧Xmm的一个非粘合接缝。 e)所考虑的路径包括一个扩展边的沟槽。 f)在螺钉头与槽壁之间的空隙太窄<Xmm，可不予考虑。
漏电保护的检查和试验制度（5篇）
漏电保护的检查和试验制度一、对进行使用的检漏继电器，必须设置专人进行维护、检修。
二、检漏继电器在入井前由机厂检修电工进行检查、试验，符合要求方可下井使用，试验内容：⑴检查爆炸外壳是否符合要求；⑵检查内部接线、元件是否正确完好；⑶检验检漏的绝缘阻值是否符合规定；⑷做交流耐压试验；⑸做模拟网络补偿电容电流效果的测定。
三、运转值班员每天应对检漏继电器的运行情况进行一次检查和试验，并做好记录。
四、运转电工班在瓦斯检查员的配合下，每月至少对检漏继电器进行一次远方人工漏电试验。
漏电保护的检查和试验制度（2）主要包括以下几个方面：1. 仪器设备检查：检查漏电保护器的安装位置、连接线路和接地是否符合规定要求，是否存在破损、老化等问题。
2. 绝缘电阻测量：使用电阻测试仪对漏电保护器的绝缘电阻进行测量，确保其绝缘性能良好。
3. 动作试验：通过模拟漏电事故，触发漏电保护器，检测其是否能够及时准确地切断电路。
4. 整套试验：对漏电保护器所在的电路进行整体性能测试，包括对漏电保护器的灵敏度、延时动作时间等进行检测。
5. 定期检查和试验：根据国家和行业的规定，对漏电保护器进行定期的检查和试验，通常应每半年或每年进行一次。
以上是漏电保护的检查和试验制度的基本内容，具体的执行要求可以根据国家、地方的相关规定和标准要求来确定。
同时，对于特殊行业和高风险场所，还应制定相应的漏电保护检查和试验制度。
漏电保护的检查和试验制度（3）是为了确保电气设备和电路的安全运行，防止电击和火灾等事故发生。
以下是漏电保护的检查和试验制度的一般要求：1. 定期检查：按照国家和地方相关规定，建立定期检查制度，对漏电保护器进行定期检查。
2. 外观检查：检查漏电保护器的外观是否完好，无损坏和破裂等情况。
3. 灵敏度试验：使用专门的仪器测试漏电保护器的触发时间和触发电流是否符合要求。
4. 套管试验：使用绝缘电阻测试仪对漏电保护器的外壳进行套管试验，以确保外壳没有漏电。
漏电保护的检查和试验制度范文(4篇)

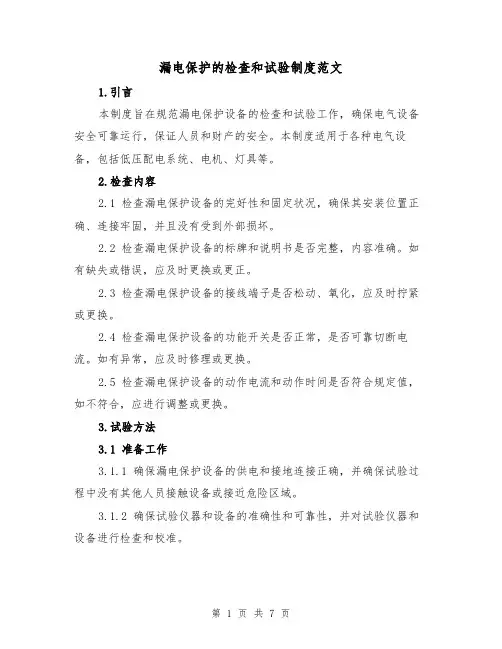

漏电保护的检查和试验制度范文1.引言本制度旨在规范漏电保护设备的检查和试验工作，确保电气设备安全可靠运行，保证人员和财产的安全。
本制度适用于各种电气设备，包括低压配电系统、电机、灯具等。
2.检查内容2.1 检查漏电保护设备的完好性和固定状况，确保其安装位置正确、连接牢固，并且没有受到外部损坏。
2.2 检查漏电保护设备的标牌和说明书是否完整，内容准确。
如有缺失或错误，应及时更换或更正。
2.3 检查漏电保护设备的接线端子是否松动、氧化，应及时拧紧或更换。
2.4 检查漏电保护设备的功能开关是否正常，是否可靠切断电流。
如有异常，应及时修理或更换。
2.5 检查漏电保护设备的动作电流和动作时间是否符合规定值，如不符合，应进行调整或更换。
3.试验方法3.1 准备工作3.1.1 确保漏电保护设备的供电和接地连接正确，并确保试验过程中没有其他人员接触设备或接近危险区域。
3.1.2 确保试验仪器和设备的准确性和可靠性，并对试验仪器和设备进行检查和校准。
3.1.3 根据设备的要求，准备好试验工具和试验图表，并记录试验过程和结果。
3.2 动作电流试验3.2.1 将试验仪器连接到漏电保护设备的电源线上，确保仪器的接线正确。
3.2.2 依据设备的要求，设置合适的动作电流值。
3.2.3 执行试验，记录漏电保护设备的动作电流和动作时间。
3.3 绝缘电阻试验3.3.1 将试验仪器的两个探头分别连接到漏电保护设备的相线和地线上，确保仪器的接线正确。
3.3.2 依据设备的要求，设置合适的试验电压。
3.3.3 执行试验，记录漏电保护设备的绝缘电阻值。
3.4 动作时间试验3.4.1 将试验仪器连接到漏电保护设备的电源线上，确保仪器的接线正确。
3.4.2 依据设备的要求，设置合适的动作时间值。
3.4.3 执行试验，记录漏电保护设备的动作电流和动作时间。
4.试验结果和处理措施4.1 若漏电保护设备的动作电流、动作时间和绝缘电阻等试验结果符合设备要求，则视为合格。
电力安全工作规程(发电厂电气分)
电力安全工作规程(发电厂电气部分)————————————————————————————————作者：————————————————————————————————日期：B31××（20××）××企业标准Q/CPI 11—2014代替CPI 200010300—2012电力安全工作规程（发电厂电气部分）2014—05—25发布 2014—06—01实施中国电力投资集团公司发布目录前言 (III)1 范围 02 规范性引用文件 03 定义与术语 (1)4 总体要求 (1)5 高压设备工作的基本条件 (2)5.1电气设备的运行值班工作 (2)5.2高压设备的巡视 (4)5.3电气操作 (5)5.4高压设备上工作的安全措施分类 (9)6 保证安全的组织措施 (10)6.1在电气设备上工作，保证安全的组织措施 (10)6.2工作票制度 (10)6.3工作许可制度 (15)6.4工作监护制度 (15)6.5工作间断、转移和终结制度 (17)7 保证安全的技术措施 (19)7.1在全部停电或部分停电的电气设备上工作的技术措施 (19)7.2停电 (19)7.3验电、装设接地线 (21)7.4悬挂标示牌和装设遮拦 (25)8 线路作业时发电厂的安全措施 (27)9 带电作业 (27)9.1一般规定 (27)9.2两线一地的线路及其电气设备上不宜进行带电作业。
(27)9.3一般技术措施 (29)9.4等电位作业 (31)9.5带电断、接引线 (33)9.6带电短接设备 (34)9.7带电水冲洗 (35)9.8感应电压防护 (38)9.9高架绝缘斗臂车 (38)9.10带电清扫机械作业 (39)9.11保护间隙 (40)9.12带电检测绝缘子 (40)9.13带电作业工具的保管与试验 (41)10 发电机、高压电动机和变压器的检修、维护工作 (45)10.1发电机、高压电动机的检修、维护工作 (45)10.2变压器的检修、维护工作 (48)11 在六氟化硫电气设备上的工作 (49)配电装置室设施及工作环境的基本要求 (50)11.1SF6设备巡视、检修等工作的基本要求 (51)11.2SF611.3SF气体管理、操作基本要求 (53)612 在低压配电装置、低压电动机和低压导线上的工作 (55)12.1在停电的低压配电装置、低压电动机和低压导线上的工作 (55)12.2低压带电作业 (55)13 在二次系统上的工作 (56)13.1在二次系统上工作填用工作票的规定 (56)13.2在二次系统上工作填用安全措施票的规定 (57)13.3二次系统工作前的准备 (58)13.4二次系统工作中的安全规定 (60)14 电气试验 (62)14.1高压试验 (62)14.2使用携带型仪器的测量工作 (65)14.3使用钳形电流表的测量工作 (66)14.4使用兆欧表测量绝缘的工作 (67)15 电力电缆工作 (68)16 其他安全措施 (70)附录A（规范性附录）触电急救技术规范 (73)附录B（资料性附录）电气操作票格式 (81)附录C（资料性附录）电气第一种工作票格式 (82)附录D（资料性附录）电气第二种工作票格式 (85)附录E（资料性附录）紧急抢修单 (87)附件F（资料性附录）危害辨识预控措施卡 (88)附录G（资料性附录）检修设备试运行申请单 (89)附录H（资料性附录）检修设备试运行后恢复工作申请单 (91)附录I（规范性附录）标示牌式样 (92)附录J（规范性附录）绝缘安全工器具试验项目、周期和要求 (93)附录K（资料性附录）电气二次工作安全措施票 (96)前言为了加强中国电力投资集团公司电力生产安全管理，规范各类人员的安全工作行为，保证人身、电网和设备安全，依据国家有关法律、法规及标准，结合电力生产的实际情况，制定本规程。
电子产品检测中电气间隙和爬电距离的确定观察
电子产品检测中电气间隙和爬电距离的确定观察电气间隙和爬电距离是在电子产品检测中用于确定线缆、绝缘子和其他电器设备之间所需的最小距离。
这些参数的准确测量对于确保产品的安全性和可靠性至关重要。
电气间隙是指两个电器设备之间允许的最小距离，以确保在正常操作时不会发生电气弧击或火花放电等危险情况。
如果电气间隙过小，可能会导致设备损坏、电弧和火花放电，甚至引发火灾。
合理确定电气间隙对于产品的稳定运行至关重要。
确定电气间隙的方法主要包括理论计算和实际观察。
在理论计算中，可以根据电压等级、设备类型和环境条件等因素，使用特定的公式和标准来确定电气间隙。
这些公式通常包括考虑电气弧击和漏电等方面的参数，以确保设备的安全运行。
实际观察是验证理论计算结果的重要手段。
通过实际观察，可以检查设备之间的电气间隙是否满足理论计算的结果。
在实际观察中，可以使用专业的测试设备，如高压测试仪，来模拟设备正常工作时的电压和电流条件。
通过监测设备之间的电气间隙是否出现电弧或火花放电等异常现象，可以确定电气间隙的准确值。
还可以使用红外线热成像仪等设备来检测设备表面的温度变化，以评估电气间隙是否存在潜在的问题。
爬电距离是指电气设备的表面绝缘介质上允许的最小距离，以防止电气干扰或放电。
在确定爬电距离时，同样可以使用理论计算和实际观察的方法。
理论计算通常基于绝缘材料的特性，如介电强度和物料特性等因素，来确定适当的爬电距离。
而实际观察则可以通过模拟设备正常工作时的电压条件，并观察表面绝缘介质是否出现击穿或放电等异常现象，从而确定准确的爬电距离。
电气间隙和爬电距离的准确测量和确定对于电子产品的安全性和可靠性至关重要。
通过使用理论计算和实际观察等方法，可以确保电子产品之间以及表面绝缘介质之间的最小距离符合安全标准，从而保证产品在正常工作时不会出现电气危险。
新安规(电子版)
目录1 总则2 高压设备工作的基本要求2.1一般安全要求2.2 高压设备的巡视2.3 倒闸操作2.4 高压设备上工作3 保证安全的组织措施3.1 在电气设备上工作，保证安全的组织措施3.2 工作票制度3.3 工作许可制度3.4 工作监护制度3.5 工作间断、转移和终结制度4 保证安全的技术措施4.1 在电气设备上工作，保证安全的技术措施4.2 停电4.3 验电4.4接地4.5 悬挂标示牌和装设遮栏（围栏）5 线路作业时变电站和发电厂的安全措施6 带电作业6.1 一般规定6.2 一般安全技术措施6.3 等电位作业6.4 带电断、接引线6.5 带电短接设备6.6 带电水冲洗6.7 带电清扫机械作业6.8 感应电压防护6.9 高架绝缘斗臂车作业6.10 保护间隙6.11 带电检测绝缘子6.12 低压带电作业6.13 带电作业工具的保管、使用和试验7 发电机、同期调相机和高压电动机的检修、维护工作8 在六氟化硫电气设备上的工作9 在停电的低压配电装置和低压导线上的工作10二次系统上的工作11 电气试验11.1 高压试验11.2 使用携带型仪器的测量工作11.3 用钳形电流表的测量工作11.4 使用摇表测量绝缘的工作12 电力电缆工作12.1 电力电缆工作的基本要求12.2 电力电缆作业时的安全措施13 一般安全措施附录1 变电站（发电厂）倒闸操作票格式附录2 变电站（发电厂）第一种工作票格式附录3 电力电缆第一种工作票格式附录4 变电站（发电厂）第二种工作票格式附录5 电力电缆第二种工作票格式附录6 变电站（发电厂）带电作业工作票格式附录7 变电站（发电厂）事故应急抢修单格式附录8 二次工作安全措施票格式附录9 标示牌式样附录10 绝缘安全工器具试验项目、周期和要求附录11 带电作业高架绝缘斗臂车电气试验标准表附录12 登高工器具试验项目、周期和要求附录13 紧急救护法1 总则1.1 为加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，制定本规程。
架空线路带电作业现场安全管理规定(最新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改架空线路带电作业现场安全管理规定(最新版)Safety management is an important part of production management. Safety and production are inthe implementation process架空线路带电作业现场安全管理规定(最新版)1范围本标准规定了架空输电线路带电作业的现场组织机构、职责、作业基本要求、安全控制等方面的要求。
本标准适用于浙江省电力公司110kV及以上架空输电线路带电作业的现场安全管理工作。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准；凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T2900.51-1998电工术语架空线路GB/T14286-2002带电作业工具设备术语GB/T2900.55-2002电工术语带电作业能源部电供［1991］31号带电作业技术管理制度国家电网安监[2005]83号国家电网公司电力安全工作规程（电力线路部分）华东电管局[84]华东电生字590号华东电网带电作业安全工作规程（试行）3术语和定义GB/T14286-2002《带电作业工具设备术语》、GB/T2900.55-2002《电工术语带电作业》、GB/T2900.51-1998《电工术语架空线路》规定的术语适用于本标准。
4带电作业现场组织机构和职责4.1带电作业现场组织机构带电作业现场应明确工作负责人，专责监护人，技术负责人，指定专人负责现场材料、工器具、资料管理工作。
4.2职责4.2.1工作负责人职责（持票人）a)根据工作票，全面负责本次工作的现场安全、质量和环境符合有关要求，督促线路带电作业规程、作业指导书得到严格执行，正确、安全地组织工作；b)负责核对工作票及作业指导书所列的安全措施的正确性、完备性及是否满足实际工作条件，必要时予以补充；c)出工前检查安全用具是否齐备，人员着装是否规范，精神状态是否良好；d)带头遵守现场各项安全规定，不违章指挥；对全体作业人员认真进行监护，及时制止违反安规行为，监督、检查现场危险点预控措施的执行；e)认真履行工作许可手续，每天开工前，组织召开现场班前会，工作负责人应按照工作票内容做好“二交一查”，待全体作业人员清楚并签名后，方可下令开始工作；f)工作负责人对高杆塔及施工复杂容易发生事故的工作，应增设专责监护人和确定被监护的人员。
高压线路带电检修工(技能)题库与答案
高压线路带电检修工（技能）题库与答案一、单选题（共20题，每题1分，共20分）1、通常绝缘操作杆金属接头长度不宜大于（）m。
A、0.1B、0.4C、0.2D、0.3正确答案：A2、带电作业中，传递绳滑车的滑轮，采用（）。
A、铁滑轮B、绝缘滑轮C、都可以D、铝滑轮正确答案：B3、用钻夹具进行孔加工时，如果需要多次更换直径不同的刀具，则设计的钻套应采用（）。
A、固定钻套B、切边钻套C、可换钻套D、快换钻套正确答案：D4、防污绝缘子之所以防污闪性能较好，主要是因为（）。
A、憎水性能较好B、亲水性能较好C、泄漏距离较大D、污秽物不易附着正确答案：C5、使用绝缘杆的电压等级必须（）被操作设备的电压等级。
A、约等于B、大于C、小于D、大于等于正确答案：D6、带电线路导线的垂直距离可用（）测量。
A、绝缘绳B、皮尺C、线尺D、钢尺正确答案：A7、一般而言，大刀卡具是用于更换（）绝缘子。
A、双串直线B、单串耐张C、单串直线D、双串耐张正确答案：D8、带电作业人员在110kV线路间接作业，为预防感应电压，简便有效的方法是（）。
A、穿屏蔽服B、穿导电鞋C、不需要采取防护措施D、穿绝缘鞋正确答案：B9、当带电作业使用绝缘绳时，机械强度安全系数不应低于（）。
A、5B、2.5C、3D、4正确答案：B10、绝缘工具的检查性试验条件是：将绝缘工具分成若干段进行工频耐压试验，每300mm耐压75kV，时间为（），以无击穿、闪络及过热为合格。
A、3minB、4minC、2minD、1min正确答案：D11、在有风时,逐相拉开跌落式熔断器的操作，应按（）的顺序进行。
A、先中间相、再下风相、后上风相B、先上风相、后下风相C、先中间相、后两边相D、先下风相、后上风相正确答案：A12、固定母线安装夹板时，必须有一个是铜或钢的，不全用（）的。
A、铝合金B、铜C、铝D、铁正确答案：D13、（）及以上的线路，可使用合格的绝缘棒或专用的绝缘绳验电。
输电带电作业专业岗位认证班长副班长技术员模拟练习题(含答案)
输电带电作业专业岗位认证班长副班长技术员模拟练习题（含答案）一、单选题（共60题，每题1分，共60分）1、用ZC-8型接地电阻测量仪测量接地电阻时，电压极愈靠近接地极，所测得的接地电阻数值（）。
A、愈大B、愈小C、不变D、无穷大正确答案：B2、在35kV线路上进行等电位作业时，等电为电工对相邻导线的距离必须大于（）m。
A、0.8B、0.7C、1D、0.9正确答案：D3、（）不采用带电检测绝缘子的检测方法。
A、紧凑线路B、直流线路C、交流线路D、超高压线路正确答案：B4、已作废的操作票，应注明“作废”字样，未执行应注明“未执行”字样，已操作的应注明“已执行”字样。
操作票应保存（）。
A、一个月B、半年C、三个月D、一年正确答案：D5、某一耐张段共有4档，其档距分别为100、200、300、400m其代表档距为（）。
A、400mC、316mD、300m正确答案：C6、当输电线路负荷增加时，导线弧垂将会（）。
A、减小B、增大C、条件不足，无法确定。
D、不变正确答案：B7、带电作业工作负责人在带电作业工作开始前，应与（）联系。
带电作业结束后应及时向（）汇报。
A、工作票签发人B、运行人员C、单位领导D、值班调度员正确答案：D8、接地装置指的是（）A、接地体B、避雷器C、接地引下线和接地体D、接地引下线正确答案：C9、杆塔基础坑及拉线基础坑回填,应分层夯实,每回填（）厚度夯实一次A、100mmB、300mmC、500mmD、1000mm正确答案：B10、在绝缘工具耐压试验中，（）及以上电压等级的试验必须整段进行。
A、330kVB、66kVC、35kV正确答案：A11、输电线路杆塔根据杆体使用材料可分为钢管杆和（）两种。
A、铁塔B、铝杆C、木杆D、混凝土电杆正确答案：D12、在风力的作用下，分裂导线各间隔棒之间发生的振动称为( )。
A、摆动B、次档距振动C、微风振动D、舞动正确答案：B13、在同一长度的空气间隔和绝缘工具上进行电气试验，前者放电电压较后者（）。
带电检测和保护间隙
带电检测和保护间隙在高电压设备的维护和保养过程中，带电检测和保护间隙是非常关键的。
带电检测是指在设备带电状态下进行的维护操作，也就是在不停电的情况下对设备进行检修、保养、运行和试验等操作。
而保护间隙则是指各种绝缘物之间的间距，用于保确保设备在正常工作状态下不会出现电击等安全事故。
带电检测带电检测是为了满足一些生产、检修和调试等需要，在不停电的状态下对设备进行检测。
但是进行带电检测必须具备一些前提条件：•必须由专业的检修人员进行；•必须选用适当的绝缘工具；•必须采取安全、可靠的操作方法；•必须有完善的安全保护措施，如可靠的漏电保护和过电压保护等。
在进行带电检查时，必须先进行触电风险评估。
这个过程非常重要，因为它能够确定检查者是否需要戴特殊的安全防护用具，以及确认检查者是否有必要准备停电方案。
在确定触电风险后，检查人员必须准备适当的绝缘工具，确保操作时处于安全状态。
例如，绝缘手套应根据所需电压等级的高低选择适当的规格和型号，确保充分的绝缘性能和强度。
此外，在操作带电设备时应该确保工具是无缺陷的，以防止可能存在的漏电现象。
保护间隙保护间隙是电力设备建设中必不可少的一项安全措施，目的是通过绝缘间距的设置，使设备的各种接触部分在正常工作状态下保持足够的安全间隔，从而避免触电事故的发生。
而保护间隙的设置应当符合电力设备相关的技术规范和安全规定。
如果间隙过小或过大，都会对电力设备正常运行带来不利影响。
保护间隙的大小应根据设备电压等级、工作环境以及设备的用途等因素进行确定。
同时，保护间隙的设置也必须符合国家的技术标准，如我国《电力设备绝缘配合规范》（GB311.1-1997）、《电气装置保护绝缘与接地规则》（GB50150-2006）等。
在实际的设备维护和保养过程中，人们也必须严格按照规定的保护间隙进行操作，以确保设备能够在长期使用中保持良好的绝缘状态。
当然，在设备运行中如果发现保护间隙存在问题，应该及时采取有效的措施予以解决。
带电作业安全距离制约因素及保护间隙
带电作业安全距离制约因素及保护间隙
1.平安距离的界定
在过去带电作业时，界定平安距离只是用电压系统的电压最大值来界定，为此在紧凑型线路等带电作业产生了不利因素。
而现在在过去的带电作业平安距离测定的基础上，还把系统的构成、线路的长度和系统运行中的不同而确定平安距离。
2.平安距离的制约因素
间隙外形是受测量的间隙系数来制约，从而对放电的电压产生影响。
介绍到组合间隙的总长度在工作人员进入高压作业状态时，并不能转变，只是随着人的位置的不同，从而确定最小间隙值。
间隙是受到电压波形的直接制约，通过调查讨论，波头的大小制约着放电电压的值，当采纳裕度来表示时，在标准波头中，当裕度在塔头之间被满意时，此裕度是是平安性比较强的。
3.爱护间隙带电作业形式
在西方发达国家中，为了免去由于带电作业加大塔头大小的问题，早就已经绽开了运用爱护间隙来进行带电作业的形式。
下面就简洁的介绍一下爱护间隙的好处以及原则性问题。
在常规的作业中，无论是紧凑型线路，还是升压改造线路，都无法预定平安距离的大小，从而导致了在作业中当电压超过作业间隙时，就会威逼到工作人员的生命。
当有了爱护间隙后，就会避开这种事情的发生；爱护间隙，可以排解绝缘子串中不良绝缘串带来的危急。
当有了爱护间隙，就会防止绝缘
串的不确定因素发生，从而提高了带电作业的平安性。
爱护间隙设计原则总共有五点：①稳固性和可循环往复；②不受任何绝缘工具的制约；③对绝缘工具的安装和卸下时起到调控作用；④爱护间隙的轻巧型，比较利于工作人员的使用；⑤它具有优良的动热稳固性。
500kV线路带电作业保护间隙的研究
500kV线路带电作业保护间隙的研究作者：张国平来源：《科技创新导报》 2013年第29期张国平(中国南方电网深圳供电局有限公司广东深圳 518020)摘要：文章主要对现阶段500 kV输电线路带电作业过程中的保护间隙进行分析与研究。
结合保护间隙与工作间隙之间放电特性的配合试验，来证明通过加装保护间隙可以有效提高带电作业的时效性、安全性，同时也能有效降低小塔头尺寸。
关键词：500 kV 放电特性保护间隙输电线路带电作业中图分类号：TM726 文献标识码：A 文章编号：1674-098X(2013)10(b)-0038-02目前有些线路塔头设计过程中，为了能够有效的满足现阶段带电作业安全距离与其组合间隙之间的要求，塔头尺寸势必要加大，从而有效增加一定基建费用。
实际上，在当前带电作业中，偶遇高幅值操作过电压其实是一件小概率事件，所以若为这么一小概率事件而整体性的增加杆塔塔头尺寸，从经济上说是非常不合理的。
而且在带电作业中通过对工作点增设保护间隙之后，其相应的带电作业间隙自然也不可能再成为塔头尺寸的控制因素。
自然也就不需要为确保作业人员安全而额外性的增加塔头尺寸。
该文主要结合保护间隙试验，对其详细探究与讨论。
1 概述目前，为了有效避免因带电作业而致使大塔头尺寸额外增大，美国、俄国、巴西以及加拿大等国家均在带电作业中，实施了通过加装保护间隙建议。
应该说，通过加装保护间隙，因其自身的保护间隙可以有效降低和控制部分带电作业工作点处的过电压幅度值，不仅使得其紧凑型线路完成升压改造，小塔窗线路上完成带电作业，同时还有效确保了作业人员安全。
这就使得带电作业间隙不再成为其控制因素，并有效的降低、控制小杆塔的塔头尺寸。
我国为对500 kV线路上所实施的加装保护间隙作业，并未进行深入性的研究与应用。
但从其发展趋势及其发展特点来看，该项研究与应用不仅是对500 kV线路上的带电检修维护是一种突破和进步，同时也是对500 kV线路进行设计的一项重大革新。
配电线路带电检修工习题(含答案)
配电线路带电检修工习题（含答案）一、单选题（共55题，每题1分，共55分）1.操作过电压的大小，一般是用系统最高运行（）的倍数表示的。
A、线电压B、线电压峰值C、相电压D、相电压峰值正确答案：D2.假定带电作业绝缘工具的绝缘等级是B级，那么它的耐热温度是（）℃。
A、130B、140C、40D、150正确答案：A3.《带电作业工具、装置和设备预防性试验规程》规定，绝缘斗臂车作业斗外斗的预防性试验中，沿面放电试验加压为（）kV。
A、45B、20C、10D、35正确答案：D4.三相对称电源的线电压为380V，接Y型对称负载，没有接中性线若某相发生短路，其余两相负载的相电压为（）。
A、无法确定B、380VC、220VD、190V正确答案：B5.容量在100kVA及以上的配电变压器，其接地装置的接地电阻不应大于（）A、10欧B、1欧C、4欧D、20欧正确答案：C6.连接金具的线夹本体强度应不小于导线计算拉断力的（）倍。
A、1B、1.2C、1.1D、1.3正确答案：B7.根据《带电作业工具基本技术要求与设计导则》要求，带电作业工具型式试验中机械动负荷试验标准为（），要求机构动作灵活、无卡住现象。
A、1.5 倍额定负荷 3 次B、2.5 倍额定负荷 5minC、1.5 倍额定负荷 5minD、2.5 倍额定负荷 3 次正确答案：A8.起吊变压器时，吊钩应对准变压器的重心，吊索与铅垂线的夹角不得大于（）。
A、60°B、45°C、30°D、15°正确答案：C9.不停电更换柱上变压器作业中，一般情况下应在移动箱变低压开关处核相正确，此时低压开关各相断口的电压差约为（）V。
A、410B、35C、230D、0正确答案：D10.跌落式熔断器主要用于架空配电线路的支线、客户进口处，以及配电变压器一次侧、电力电容器等设备作为（）。
A、过负荷或接地保护B、过负荷或低电压保护C、接地或短路保护D、过负荷或短路保护正确答案：D11.绝缘支、拉杆必须使用专门的固定器固定在杆塔上，（）以人体为依托使用支、拉杆移动导线。
电气间隙和爬电距离(含电气间隙和爬电距离)
IEC 60335-1: 2001新标准的变化简介广州日用电器检测所陈灿坤罗军波IEC 60335-1：2001《家用和类似用途电器的安全通用要求》（第四版）标准在2001年5月公布，但由于配合使用的各个产品《家用和类似用途电器的安全XX特殊要求》很多还没有制订出来，所以目前还没有普遍使用2001版本的《通用要求》。
与第三版相比，新版标准在许多方面，特别是在爬电距离和电气间隙方面有了很多变化。
可以预见这些变化将会影响全世界未来10年家用电器及类似产品的结构设计，希望引起相关人员的注意，尤其是家电产品设计和测试方面人员的足够重视。
欧洲标准化组织在2002年对EN60335-1进行了换版，而中国国家标准GB4706.1相信很快更新。
据悉全国家用电器标准化技术委员会已经于2003年9月在烟台召开了GB4706.1-XXXX标准的起草工作会议，有希望在今年内完成征求意见稿。
下面笔者结合工作实践，给大家介绍一下标准制订的一些背景情况，并重点对变化较大的第29章作简单介绍。
背景介绍：在过去40多年里，第一版(1976)，第二版(1988)，第三版(1991)标准关于爬电距离和电气间隙的内容要求一直没有什么变化。
它们都是以过去积累的经验为基础制订出来的，但是现在看来这些要求相对保守，留有余地太多，或者说对制造商的要求高了。
例如：对于230V和小于130V的危险带电部件与易触及部件之间都是8mm爬电距离和电气间隙的要求和同样的交流耐压测试值的要求。
虽然TC 61(制订IEC 60335标准的委员会)早在编写第三版时，就已经注意到这些内容要求不尽合理，并打算修改，可是由于在这方面经验不足，更改条件还不成熟，所以被耽搁了好几年。
最近几年，随着IEC60664绝缘配合系统系列标准的不断完善，对于直流电压小于1000V和交流电压小于1500V绝缘配合有了更明确和具体的电气间隙和耐压要求，TC 61委员会就有了修订标准的技术基础。
电力设备带电检测技术规范最新版本
电力设备带电检测技术规范国家电网公司2010年1月目录前言 (I)1 范围 (1)2 规范性引用文件 (1)3 定义 (1)5 变压器检测项目、周期和标准 (4)6 套管检测项目、周期和标准 (5)7 电流互感器检测项目、周期和标准 (6)8 电压互感器、耦合电容器检测项目、周期和标准 (8)9 避雷器检测项目、周期和标准 (9)10 GIS本体检测项目、周期和标准 (10)11 开关柜检测项目、周期和标准 (12)12 敞开式SF6断路器检测项目、周期和标准 (12)13 高压电缆带电检测项目、周期和标准 (13)附录A 高频局部放电检测标准 (17)附录B 高频局部放电检测典型图谱 (18)附录C GIS超高频局部放电检测典型图谱 (21)附录D 高压电缆局部放电典型图谱 (29)附录E 编制说明 (30)前言电力设备带电检测是发现设备潜伏性运行隐患的有效手段，是电力设备安全、稳定运行的重要保障。
为规范和有效开展电力设备带电检测工作，参考国内外有关标准，结合实际情况，制订本规范。
本标准附录A为规范性附录，附录B、附录C、附录D为资料性附录。
本标准由国家电网公司生产技术部提出。
本标准由国家电网公司科技部归口。
本标准主要起草单位：北京市电力公司、中国电力科学研究院、国网电力科学研究院本标准参加起草单位：江苏省电力公司、福建省电力公司、湖北省电力公司本标准的主要起草人：刘庆时、张国强、丁屹峰、韩晓昆、黄鹤鸣、杨清华、赵颖、闫春雨、毛光辉、彭江、牛进仓、孙白、王承玉本标准由国家电网公司生产部负责解释。
本标准自发布之日起实施。
1 范围本规范规定了主要电力设备带电检测的项目、周期和判断标准，用以判断在运设备是否存在缺陷，从而预防设备发生故障或损坏，保障设备安全运行。
本规范适用于10kV及以上交流电力设备的带电检测。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款，其最新版本适用于本规范。
实验室电气设备接触电流测量电路、标准试验、电气间隙和爬电距离测量、绝缘要求零部件、降低污染等级导则
附录A （规范性）接触电流的测量电路（见6.3）注：本附录是以IEC 60990规定的测量接触电流的程序为基础的，该标准也规定了试验电压表的特性。
A.1频率小于或等于1MHz的交流和直流的测量电路用图A.1的电路测量电流，并用下面公式计算：500U I =式中：I ——电流，单位为安培（A ）；U ——电压表指示的电压，单位为伏特（V ）。
图A.1电路代表人体阻抗和补偿人体生理反应随频率的变化。
元件：R1=1500Ω相对允差：±5%；R2=500Ω相对允差：±5%；R3=10kΩ相对允差：±5%；C1=0.22μF相对允差：±10%；C2=0.022μF 相对允差：±10%。
图A.1频率小于或等于1MHz 的交流和直流测量电路A.2频率小于或等于100Hz的正弦交流和直流的测量电路当频率不超过100Hz 时，用图A.2的任一电路测量电流。
当用电压表时，电流由下式计算：0002U I =式中：I ——电流，单位为安培（A ）；U ——电压表指示的电压，单位为伏特（V ）。
图A.2电路代表频率不超过100Hz 时的人体阻抗。
注：2000Ω的阻值包括测量仪表的阻抗。
元件：R =2000Ω相对允差：±5%。
图A.2频率小于或等于100Hz 的正弦交流和直流测量电路A.3高频电灼伤电流的测量电路用图A.3的电路测量电流，并按下式计算：500U I式中：I ——电流，单位为安培（A ）；U ——电压表指示的电压，单位为伏特（V ）。
图A.3电路补偿高频对人体生理反应的影响。
元件：R1=1500Ω相对允差：±5%；R2=500Ω相对允差：±5%；C1=0.22μF相对允差：±10%。
图A.3电灼伤电流测量电路A.4潮湿接触电流的测量电路用图A.4的电路测量潮湿接触电流，并按下式计算：500U I式中：I ——电流，单位为安培（A ）；U ——电压表指示的电压，单位为伏特（V ）。
电器间隙
电器间隙和爬电距离位置
Up
(V)
Ur.m.s
（V）
电器间隙要求值
（mm)
电器间隙测量值
（mm)
爬电距离要求值
（mm)
爬电距离测量值
(mm)
L和N之间
339
240
1.5
4.0
2.5
4.0
T1变压器初次级之间
426
248
4.0
5.5
5.0
5.5
绝缘穿透距离测量值
绝缘穿透距离的位置
L、N的爬电距离：
查表2L，对250V行，对应2.5mm.
变压起原/付边电器间隙：
按加强要绝缘要求，同查表2H,实测原/付边电压248Vrms,对300V，对应R4.0mm.
变压器原/付边爬电距离：查表2L,原/付边电压248Vrms,对250V行，由于这部门是加强绝缘，实际爬电距离是这个数的两倍，所以要求是5.0mm.
推荐使用的爬电距离和电器间隙：
爬电距离
电器间隙
绝缘等级
L/N线对大地
2.5mm
2.0mm
基本绝缘
L线与N线之间
2.5mm
2.0mm
基本绝缘
大电容本体（桥式整流之后的元件
3.2mm
2.5mm
基本绝缘
初级与次级之间
6.4mm
5.0mm
加强绝缘
Ur.m.s
（V）
试验电压（V）
绝缘穿透距离要求值（mm）
绝缘穿透距离测量值（mm）
变压器骨架
248V
AC3000V
≥00V，查表2H，对300V行，按功能绝缘要求，所对应F1.5mm.(注：在FUSE前B2.0mm,FUSE后按1.5mm为好）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
带电检测和保护间隙(新编版)
带电检测和保护间隙(新编版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
一、带电检测绝缘子
带电检测就是带电检查绝缘子的绝缘状况。
在等电位作业时，作业人员沿绝缘子串进入强电场，若组合间隙不满足表7-4的规定时，应加装保护间隙。
使用火花间隙检测绝缘子时，应遵守下列规定。
①检测前应对检测器进行检测，保证操作灵活、测量准确。
②针式及少于3片的悬式绝缘子不得使用火花间隙检测器进行检测。
火花间隙检测器是一种带电条件下测试线路悬式绝缘子状况的简便测试器具。
它是由绝缘杆和装在其顶端的叉形金属火花间隙组成的。
常用的火花间隙检测器有两种，一种是固定间隙式，另一种是可调间隙式。
由于良好绝缘子两端按绝缘子串电压分布规律均有数千伏的分布电压，当把金属叉形火花间隙的两端与某片绝缘子两端的金属部分接触时，良好绝缘子上的电压差使间隙击穿发生火花现象或听到“嘶嘶”放电声响。
若绝缘子已击穿（零值绝缘子）或绝缘电阻很低，则
绝缘子
不存在电位差或电位差很小，因而不会有火花和放电响声。
由此可知，火花间隙检测法，实际是用试短接一片绝缘子的方法来判断绝缘子的绝缘性能。
少于3片的绝缘子串，如果有一片已成为零值，则进行检测时将直接引起接地短路，并烧坏器具，造成设备事故。
③当检测35kV及以上电压等级的绝缘子串时，发现同一串中的零值绝缘子片数达到表7-15的规定，应立即停止。
如果绝缘子串的总片数超过表7-15规定时，零值绝缘子片数可相应增加。
各电压级的绝缘子串都按其安全经济设计技术条件规定有相应的片数，各电压级类型的绝缘子也都有其能够耐受的最高工作电压的限制。
当运行中出现内、外过电压时，会使一串绝缘子中的某几片被击穿，剩余完好绝缘子上的电压将重新分布，有的可能已经接近它的极限耐压值，因此，为保证安全，对各电压级良好绝缘子最少片数予以规定。
当测试中发现该串绝缘子零值片数已达到表7-15规定的片数时，其他完好绝缘子上的电压分布已经很高，并且未被检测的绝缘子中仍然可能还有零值绝缘子。
如若继续短接测试，就可能引出绝缘子被相继击穿的事故。
所以，当遇一串绝缘子中的零值绝缘子片数已达到规定界限时，应立即停止检测工作。
④带电检测绝缘子应在干燥天气进行。
火花间隙检测器检测绝缘子是靠叉形金属间隙处空气被电离产生的火花或声响来判断的，这与绝缘子的干湿状况关系较大。
如果阴雨天气湿度大，绝缘子泄漏电流必然也较大。
若此时检测绝缘子，即使火花间隙调小，由于火花和声响微弱，不易做出准确判断。
阴雨天气线路发生闪络事故的机会也多。
所以，带电检测绝缘子应选择晴朗干燥天气进行。
二、保护间隙
1.保护间隙及其作用
保护间隙是针对带电作业安全的实际需要，采用不同于管型和阀型避雷器等形式的防止高压线路带电作业时，过电压造成对作业人员危险伤害的保护装置。
在220kV及以上系统中，由于作业人员沿绝缘子串进入强电场作业，人体与导线和人体与大地间必然形成组合间隙。
该组合间隙的放电特性低于剩余完好绝缘子串的工频放电特性，远低于带电作业时相应电压等级安全距离的绝缘水平。
而220kV及以上超高压线路设备的安全距离主要取决于内部过电压，为了防止带电作业中出现超过组合间隙放电电压的内过电压放电，采用了保护间隙，以防发生人身设备事故。
其方法是在作业地点附近的设备或杆塔上与线路并联一个保护
间隙，使它的放电电压低于组合间隙的放电电压，并且两间隙的伏秒特性曲线上下限合理配合，在过电压到来的任何情况下能保证保护间隙先行放电，达到带电作业安全防护的目的。
2.保护间隙的容量要求
为了保证过电压来到时可靠先行放电，保护间隙的接地线应用多股软铜线。
其截面应能满足接地短路容量的要求，在保护间隙放电的情况下，间隙放电电流不会烧断接地线。
接地线的最小截面不得小于25mm2
3.保护间隙定值的整定
采用圆弧形保护间隙，其间隙距离按表7-16的规定进行整定。
三、保护间隙
1.保护间隙及其作用
保护间隙是针对带电作业安全的实际需要，采用不同于管型和阀型避雷器等形式的防止高压线路带电作业时，过电压造成对作业人员危险伤害的保护装置。
在220kV及以上系统中，由于作业人员沿绝缘子串进入强电场作业，人体与导线和人体与大地间必然形成组合间隙。
该组合间隙的放电特性低于剩余完好绝缘子串的工频放电特性，远低于带电作业时相
应电压等级安全距离的绝缘水平。
而220kV及以上超高压线路设备的安全距离主要取决于内部过电压，为了防止带电作业中出现超过组合间隙放电电压的内过电压放电，采用了保护间隙，以防发生人身设备事故。
其方法是在作业地点附近的设备或杆塔上与线路并联一个保护间隙，使它的放电电压低于组合间隙的放电电压，并且两间隙的伏秒特性曲线上下限合理配合，在过电压到来的任何情况下能保证保护间隙先行放电，达到带电作业安全防护的目的。
2.保护间隙的容量要求
为了保证过电压来到时可靠先行放电，保护间隙的接地线应用多股软铜线。
其截面应能满足接地短路容量的要求，在保护间隙放电的情况下，间隙放电电流不会烧断接地线。
接地线的最小截面不得小于25mm2
3.保护间隙定值的整定
采用圆弧形保护间隙，其间隙距离按表7-16的规定进行整定。
