线路单相接地故障导致主变间隙保护动作分析与探讨
单相接地引发的主变差动跳闸故障

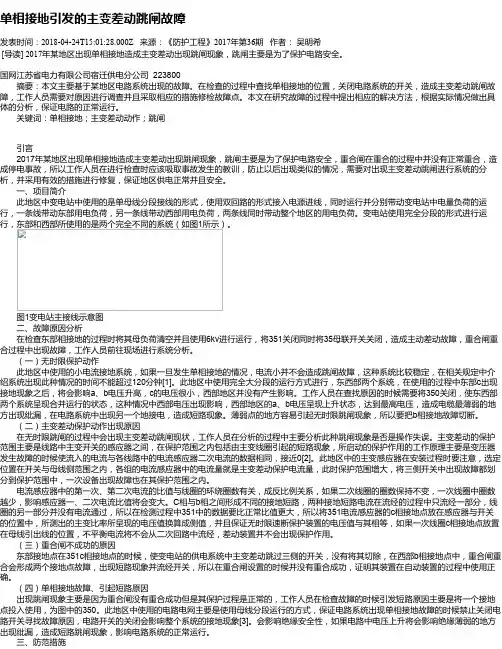

单相接地引发的主变差动跳闸故障发表时间：2018-04-24T15:01:28.000Z 来源：《防护工程》2017年第36期作者：吴明希[导读] 2017年某地区出现单相接地造成主变差动出现跳闸现象，跳闸主要是为了保护电路安全。
国网江苏省电力有限公司宿迁供电分公司 223800 摘要：本文主要基于某地区电路系统出现的故障。
在检查的过程中查找单相接地的位置，关闭电路系统的开关，造成主变差动跳闸故障，工作人员需要对原因进行调查并且采取相应的措施修检故障点。
本文在研究故障的过程中提出相应的解决方法，根据实际情况做出具体的分析，保证电路的正常运行。
关键词：单相接地；主变差动动作；跳闸引言2017年某地区出现单相接地造成主变差动出现跳闸现象，跳闸主要是为了保护电路安全，重合闸在重合的过程中并没有正常重合，造成停电事故，所以工作人员在进行检查时应该吸取事故发生的教训，防止以后出现类似的情况，需要对出现主变差动跳闸进行系统的分析，并采用有效的措施进行修复，保证地区供电正常并且安全。
一、项目简介此地区中变电站中使用的是单母线分段接线的形式，使用双回路的形式接入电源进线，同时运行并分别带动变电站中电量负荷的运行，一条线带动东部用电负荷，另一条线带动西部用电负荷，两条线同时带动整个地区的用电负荷。
变电站使用完全分段的形式进行运行，东部和西部所使用的是两个完全不同的系统（如图1所示）。
图1变电站主接线示意图二、故障原因分析在检查东部相接地的过程时将其母负荷清空并且使用6kv进行运行，将351关闭同时将35母联开关关闭，造成主动差动故障，重合闸重合过程中出现故障，工作人员前往现场进行系统分析。
（一）无时限保护动作此地区中使用的小电流接地系统，如果一旦发生单相接地的情况，电流小并不会造成跳闸故障，这种系统比较稳定，在相关规定中介绍系统出现此种情况的时间不能超过120分钟[1]。
此地区中使用完全大分段的运行方式进行，东西部两个系统，在使用的过程中东部c出现接地现象之后，将会影响a、b电压升高，c的电压很小，西部地区并没有产生影响。
110kV主变间隙过压保护动作分析及改进措施
110kV主变间隙过压保护动作分析及改进措施作者：马金山吴继雄瞿辉来源：《机电信息》2020年第21期摘要：通過两个案例分析了主变间隙过压保护动作原因，并提出了改进措施，防止因系统故障造成主变间隙过压保护动作，扩大事故范围。
关键词：主变保护;间隙过压;光纤差动0 引言我国110 kV及以上电力系统为中性点有效接地系统，但不是所有的110 kV及以上电压等级的变压器中性点都要直接接地。
考虑到系统短路容量的问题，如全部接地，系统零序阻抗变小，系统发生接地后短路电流较大，因此要考虑部分变压器中性点不接地。
根据《电力变压器运行规程》要求，110 kV及以上不接地的变压器中性点要采取间隙保护措施。
当发生单相接地故障时，变压器所接的电力网失去接地中性点，若间隙电流（电压）达到过压保护定值，经0.3～0.5 s时限动作断开变压器各侧断路器。
2018年6月3日，110 kV麻城变因10 kV侧有小电源系统，主供线路发生单相接地故障，造成#1主变间隙过压保护动作，跳开#1主变三侧开关。
2019年2月11日，110 kV象山变主供线路发生接地及断线故障，造成#2主变高后备间隙过压保护动作，跳开#2主变两侧开关。
从以上两个案例来看，110 kV变电站存在主供线路故障造成主变间隙过压保护动作风险。
本文将对故障案例进行分析，并提出整改措施。
1 间隙过压保护动作分析1.1 110 kV麻城变间隙过压保护动作分析2018年6月3日，110 kV麻城变由麻花线主供，麻花线路（靠花竹变）发生B相接地故障，花竹变距离、零序保护动作后跳开花竹侧开关DL1，如图1所示。
因110 kV麻城变为受电侧，距离、零序保护未动作。
麻城变10 kV母线接有小电源E2，当主供线路跳闸后，能维持麻城变一定时间的电压。
麻城变因DL1跳闸与系统脱网，1T中性点未接地，相当于不接地系统运行。
麻城变DL2、DL3、DL4、DL5未跳闸，麻花线的接地点未隔离，因小电源的原因，非故障相电压升高■倍，二次零序电压上升到300 V左右，达到主变间隙保护动作值，110 kV麻城变#1主变间隙保护动作。
线路接地故障引起下级主变保护动作分析及处理
线路 上 的鹰 也 掉 在 了地 上 ， 故障点 消失， 于是 １ ２ ７开 关 的 重 合
闸达 到 定值 时 间 １ ． ０ ｓ后 ， 重 合 且 成 功 。但 是 ， Ｂ、 Ｃ变 电站 主 变
（ ２） １ ｌ Ｏ ｋ ＶＢ 站 ： 是 个终端站 ， 站 内 仅 一 台 两 圈 主 变 压 器
相接 地故 障点 还 没 消 失前 提 下 ， 该 不接 地 系统 产 生 了 ３ Ｕ 的 零
序 电压 ， 该 电压 大 小为 正 常相 电压 的 ３倍 ， 超过 １ ｌ Ｏ ｋ Ｖ Ｂ 、 Ｃ两
（ １ ） ２ ２ ０ ｋ Ｖ Ａ 变电 站 ： ＃ １ 、 ＃ ２主 变 并 列运 行 ， １ ＃主 变 ２ ２ ０ ｋ Ｖ、
ｌ ｌ Ｏ ｋ Ｖ侧 中性 点 直 接接 地 运行 ， ＃ ２主 变间 隙 接 地 运行 ， ２ ２ ０ ｋ Ｖ、
网脱 离 。 由 于 １ １ ０ ｋ Ｖ Ｃ站 ＃ １ 主变３ ５ ｋ Ｖ侧有 一小水站 电源．
闸熔 断后 有什 么影 响 ？ 下面 我 们 来 进行 分析 ：
３ ． １ Ｂ站 、 Ｃ站 变压 器跳 闸原 因
２ ０ ０ ７年 ２月 ｌ １日 ７点 ４ ５分 １ ０秒 ． 当１ １ ０ ｋ Ｖ ＡＢ线 路 发
生 Ａ 相 单 相 接 地 故 障 时 ． 由 于故 障 点 靠 近 １ １ ０ ｋ Ｖ Ｂ站 侧 线

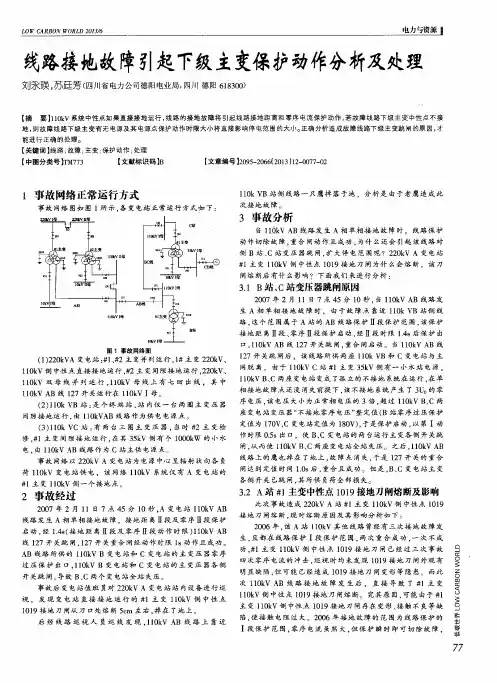

Ｌ ０ Ｗ Ｃ Ａ Ｒ Ｂ ｏ Ｎ Ｗ ０ Ｒ Ｌ Ｄ ２ ｏ ｉ ３ ， ６
电 力与资源 ｉ
线 路接地故障弓 Ｉ 起下 级主变 保护动作分析及处理
刘永瑛 ， 苏廷芳 （ 四 Ｊ １ Ｉ 省电 力公司德阳电 业局， ｌ ￣ ） ｌ ｌ 德阳６ １ ８ ３ ０ ０ ）
一起变电站间隙保护误动作与改进措施研究
一起变电站间隙保护误动作与改进措施研究本文分析了变压器间隙保护的原理，以某110kV变电站由于末端电网存在储能元件而发生间隙保护误动作为例，提出改进措施。
标签：变压器;间隙保护;误动作0引言由于电网结构设计不合理，部分变电站出线侧存在电容器、电容式电压互感器、电机等储能元件，一旦电源线路上发生单相接地故障，线路电源侧断路器跳闸，在未重合前，孤立出来的末端电网系统中的储能元件将向系统释放能量。
而此时由于进线线路上接地故障的存在，形成了不接地系统发生单相接地故障。
因此主变中性点承受很高的零序电压，导致主变间隙保护动作，跳开主变各侧断路器。
当进线电源侧断路器达到重合闸时间重合成功后，由于主变跳闸仍无法正常供出负荷，严重影响供电可靠性。
为此，要进行深入分析，寻求改进措施，确保电网稳定运行，减少负荷损失。
1变压器中性点接地方式在电网实际运行中，变压器的中性点主要有三种工作方式：第一种是直接接地运行;第二种是不接地运行;第三种是部分接地运行，主要是用于多台变压器并列运行时。
中性点直接接地运行的变压器的后备保护一般为零序电流保护，零序电流则由零序电流互感器取得（安装于中性点的引出线上），另外，还应增设零序功率方向元件。
而中性点不接地运行的变压器，一般在中性点处需要加放电间隙，同时增设零序电压和零序电流作为放电间隙的后备保护。
（1）中性点直接接地运行在电力系统中，诸多的变压器采用中性点直接接地运行的方式，该方式运行下应装设零序电流保护作为变压器接地后备保护。
零序电流通常取自变压器中性点引出线上的零序电流互感器。
通常，配置两段式零序过电流保护，配置保护时以减少切除故障后的影响范围为原则，这两段零序电流保护各带两级时限，根据较短的时限来断开分段断路器或母线联络断路器，以缩小故障影响范围;根据较长的时限有选择性的动作于断开变压器各侧断路器。
（2）中性点部分接地或不接地运行相关技术规程规定，110kV及以上系统采用中性点直接接地的运行方式。
单相接地引起主变差动跳闸原因分析及防范

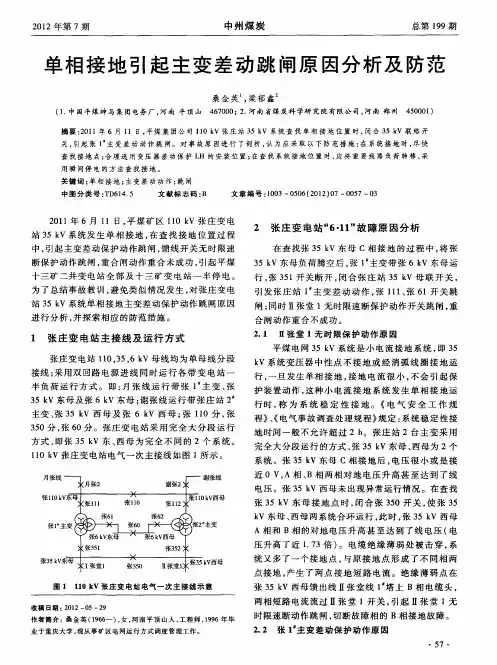

中 州 煤炭
总第 １９ ９ 期
单 相 接 地 引 起 主 变 差 动 跳 闸原 因分 析 及 防 范
桑金 英 梁 郁鑫 ，
（ ． 国 平煤 神 马 集 团 电务 厂 ， 南 平 顶 山 １中 河 ４ ７ ０ ； ． 南 省煤 炭 科 学研 究 院 有 限公 司 ， 南 郑 州 ６０ ０ ２ 河 河 ４ ００ ） ５０ １
方式 ， 即张 ３ Ｖ东 、 ５ｋ 西母 为完 全 不 同 的 ２个 系统 。
完全 大分 段运行 的方式 ， ３ Ｖ东母 、 张 ５ｋ 西母 为 ２个 系统 。张 ３ Ｖ东母 ｃ相 接 地后 ， ５ｋ 电压 很 小 或是 接 近 ０ Ｖ， Ａ相 、 Ｂ相 两 相对 地 电压 升高 甚 至 达 到 了线 电压 。张 ３ Ｖ西母 未 出现异 常运行 情况 。在查 找 ５ｋ
２ １ 年 ６月 １ ０１ １日， 平煤 矿 区 １ ０ｋ １ Ｖ张庄 变 电
站 ３ Ｖ系统 发 生单 相 接 地 ， 查 找 接地 位 置 过 程 ５ｋ 在
２ 张 庄 变 电 站 “ ・１ 故 障原 因 分 析 ６１ ”
在 查找 张 ３ Ｖ东 母 Ｃ相 接地 的过 程 中 ， 张 ５ｋ 将 ３ Ｖ东母 负荷 腾空 后 ， １主变 带 张 ６ｋ ５ｋ 张 Ｖ东 母运
用 瞬 间停 电的 方 法 查 找 接 地 。
关键词 ： 单相 接 地 ； 变 差 动 动 作 ； 闸 主 跳 中 图 分 类 号 ：Ｄ １ ． Ｔ ６４５ 文 献 标 志 码 ： Ｂ 文 章 编 号 ：０ ３— ５６ ２ １ ）７— ０７— ３ １０ ０ ０ （０ ２ ０ ０ ５ ０
中， 引起 主变 差动 保护 动作跳 闸 ， 线 开关无 时 限速 馈
一起线路单相接地导致变压器间隙零序动作事故的分析
Ａｂｓｔｒａｃｔ：Ｔｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｓａｎａｃｃｉｄｅｎｔｉｎｗｈｉｃｈｔｈｅｓｉｎｇｌｅｐｈａｓｅｇｒｏｕｎｄｉｎｇｆａｕｌｔｏｆｔｈｅｌｉｎｅｌｅａｄｓｔｏｚｅｒｏｓｅｑｕｅｎｃｅｏｖｅｒｃｕｒ ｒｅｎｔａｎｄｏｖｅｒｖｏｌｔａｇｅａｃｔｉｏｎｏｆｏｎｅｔｒａｎｓｆｏｒｍｅｒｈｉｇｈｂａｃｋｕｐｇａｐａｎｄｊｕｍｐｓｏｆｆｔｈｅｍａｉｎｓｉｄｅｔｈｒｅｅｓｉｄｅｓｗｉｔｃｈ．Ｂｙａｎａｌｙｚｉｎｇｔｈｅ ｔｉｍｉｎｇｒｅｌａｔｉｏｎｓｈｉｐｏｆｔｈｅｏｎｓｉｔｅｅｖｅｎｔｍｅｓｓａｇｅｒｅｃｏｒｄｓ，ａｎｄｃｏｍｐａｒｉｎｇｔｈｅｏｐｅｒａｔｉｏｎｏｆｔｈｅｐｒｏｔｅｃｔｉｏｎｄｅｖｉｃｅｂｅｆｏｒｅａｎｄａｆｔｅｒｔｈｅ ｆａｕｌｔ，ｔｈｅｉｎｆｌｕｅｎｃｅｏｆｔｈｅｚｅｒｏｓｅｑｕｅｎｃｅｖｏｌｔａｇｅｆｒｅｑｕｅｎｃｙｖａｒｉａｔｉｏｎｏｎｔｈｅｅｎｄ１１０ｋＶｓｙｓｔｅｍｉｓａｎａｌｙｚｅｄｉｎｄｅｐｔｈ．Ｆｏｒｔｈｅｓｕｂｓｔａ ｔｉｏｎｗｉｔｈ１０ｋＶｄｉｓｔｒｉｂｕｔｅｄｐｏｗｅｒｓｕｐｐｌｙ，ｃｏｒｒｅｓｐｏｎｄｉｎｇｐｒｅｖｅｎｔｉｖｅｍｅａｓｕｒｅｓａｒｅｇｉｖｅｎ． Ｋｅｙｗｏｒｄｓ：ｍａｉｎｔｒａｎｓｆｏｒｍｅｒｐｒｏｔｅｃｔｉｏｎ；ｇａｐｚｅｒｏｓｅｑｕｅｎｃｅ；ｚｅｒｏｓｅｑｕｅｎｃｅｖｏｌｔａｇｅｆｒｅｑｕｅｎｃｙ；ｅｎｄ１１０ｋＶｓｙｓｔｅｍ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６－８５５４．２０１９．１０．００２
１）花竹站侧线路保护动作情况分析。对现场进行深入查 看后，发现放电痕迹处导线、复合绝缘子表面有鸟粪，在塔下植 被上也发现了鸟粪。结合对当地居民的取证，调查后得知在 ６ 月 ３日 ２２时左右，枣麻线＃３４塔上有放电声音。根据现场分 析，判断此处是故障点，此次跳闸是鸟类排便过程中，细长的鸟 粪短接了绝缘间隙，造成闪络，引起的线路跳闸。
单相接地故障的现象分析及处理办法
单相接地故障的现象分析及处理办法在小电流接地的配电网中，一般装设有绝缘监察装置。
当配电网发生单相接地故障时,由于线电压的大小和相位不变（仍对称)，况且系统的绝缘水平是按线电压设计的，所以不需要立即切除故障，尚可继续运行不超过2h。
但非故障相对地电压升高1。
732倍,这对系统中的绝缘薄弱点可能造成威胁。
此外,在仍可继续运行时间内，由于接地点接触不良，因而在接地点会产生瞬然熄的间歇性电弧放电,并在一定条件激励下产生谐振过电压，这对系统绝缘造成的危害更大.为此,必须尽快处理排除单相接地故障，确保电网安全可靠运行。
1 单相接地故障的特征单相接地（1）配电系统发生单相接地故障时,变电所绝缘监察装置的警铃响，“××母线接地”光字牌亮。
中性点经消弧线圈接地的，还有“消弧线圈动作”的光字牌。
（图1）(2）当生发接故障时，绝缘监察装置的电压表指示为:故障相相电压降低或接近零，另两相电压高于相电压或接近于线电压。
如是稳定性接地,电压表指示无摆动，若是电压表指针来回摆动，则表明为间歇性接地.（3)当发生弧光接地产生过电压时，非故障相电压很高，电压表指针打到头。
同时还伴有电压互感器一次熔丝熔断，严重时还会烧坏互感器.但在某些情况下，配电系统尚未发生接地故障，系统的绝缘没有损坏，而是由于产生不对称状态等,绝缘监察也会报出接地信号，这往往会引起误判断而停电查找。
2 单相接地信号虚与实的判断（1)电压互感器高压熔断器一相熔断报出接地信号时,如果故障相对地电压降低，而另两相电压升高，线电压不变，此情况则为单相接地故障.（2）变电所母线或架空导线的不对称排列；线路中跌落式熔断器一相熔断;使用RW型跌落式开关控制长线路的倒闸操作不同期等,均会造成三相对地电容不平衡，从而使中性点电压升高而报出接地信号,此情况多发生在操作时,而线路实际上并未发生接地。
（3）在合闸空母线时，由于励磁感抗与对地电抗形成不利组合而产生铁磁谐振过电压，也会报出接地信号。
单电源并列运行线路一条线路故障导致开关保护动作分析
单电源并列运行线路一条线路故障导致开关保护动作分析摘要：本文介绍了一起典型的110kV并列运行双回线路其中一回线路单相永久性故障造成双回线同时跳闸，致使110kV变电站失压事件，针对此次事件就继电保护整定及动作情况进行了深入分析，提出了避免再次发生类似事件的保护整定反措，以保证电网的安全稳定运行。
关键词：并列双回线单相故障零序电流反转1 保护动作情况1.1 跳闸前运行方式220kV飞跃变：220kV l号主变高、中压侧中性点均接地运行，220 kV 2号主变高、中压侧中性点不接地运行。
110kV1飞胜线、2飞胜线双回线并列运行。
110KV胜利路变运行方式为两台主变分列运行，胜10在备用位置。
1.2 跳闸过程220千伏飞跃变2飞胜1零序Ⅱ段、接地距离Ⅱ段动作出口，重合不成功；110千伏胜利路变1飞胜2零序Ⅱ段动作出口，重合不成功；110千伏2飞胜2接地距离Ⅰ段动作出口，重合不成功。
至此，故障电隔离，胜利路变失压。
查线发现2飞胜线#44-#45塔B相故障，胜#2主变110千伏侧间隙有放电痕迹，证明线路故障时胜2主变110千伏侧间隙击穿。
2 跳闸原因分析2.1 2飞胜线保护动作分析从2飞胜线两侧保护跳闸报告可以看出，故障为B相故障，位于近胜利路侧，故障相电流达到49.396A，2飞胜线两侧保护动作行为均正确。
2.2 1飞胜线保护动作分析当2飞胜线发生故障时，2飞胜2接地距离Ⅰ段17ms动作出口，2飞胜2开关29ms时合位继分，78ms跳位继合。
在1飞胜1和1飞胜2的录波图中都可以看出，在67ms左右零序电流发生了变向，并且幅值有所降低，此时正是2飞胜2开关跳开之际，之后由于所有的零序电流都通过2飞胜1开关，故2飞胜1的零序电流幅值增大，与录波图相符。
（图中电流为二次值）当零序电流发生反转后，对于1飞胜2的保护来说便是正方向故障，于是在383ms时，其零序Ⅱ段保护动作跳闸；1飞胜1为反方向故障，保护不动作。
例析间隙保护动作事故成因及对策
例析间隙保护动作事故成因及对策对于中性点装设接地刀闸和放电间隙的变压器，根据电网运行方式，变压器中性点可直接通过接地刀闸接地运行，也可经间隙接地运行，即通常所说的不接地运行。
在中性点不接地运行时，配置间隙零序过流、零序过压保护作为接地故障的后备保护。
近年来电力系统发生了多起主变中性点放电间隙保护误动事件，不仅造成了主变停运，也给电网安全稳定运行和可靠供电造成了严重影响。
因此，应充分考虑系统中各种因素对间隙保护的影响，使其发挥正常的功能和作用。
1 事故经过与分析由图1可知，事故前运行方式为110kV线路单供变电站110kV 1M、2M母线，本站相当于终端负荷站，#1、#2主变中性点均不接地运行。
#1主变供35kV 1M、10kV 1M母线及其相关10kV线路运行；#2主变供35kV 2M母线、10kV 2M母线及相关10kV线路运行；10kV母联开关在分位位置，分段备自投投入。
图1 变电站一次接线图图2 变电站二次电压录波图事故发生时，110kV线路发生C相接地故障，线路对侧开关保护距离I段、零序过流I段保护动作跳闸，对侧开关检线路无压重合成功。
本侧开关未跳开。
故障同时，本站#1主变零序过压保护动作，#1主变三侧开关跳闸，零序电压二次值为230V；#2主变零序过压保护动作，#2主变三侧开关跳闸，零序电压二次值为260V（主变保护中性点零序过压保护定值为180V）。
由本站出线开关及主变保护动作报告及录波图可知，对侧开关跳闸后，本站侧开关仍有明显短路电流流向故障点，其中，#1、#2主变10kV侧均有提供短路电流；#1、#2主变同跳后，10kV 1M、2M母线电压未即时消失，其中10kV 2M母线电压支撑了6275ms 后才完全消失。
综上分析，初步判定本次#1、#2主变跳闸原因为：110kV线发生C相故障，对侧开关保护正确动作切开开关后，由于本侧#1、#2主变不接地运行，同时相当数量小电源的存在，导致两台主变中性点零序电压升高，#1、#2主变中性点零序过压保护动作后切除主变三侧开关。
一起主变中性点间隙击穿引起110kV线路保护动作原因分析及故障处理
一起主变中性点间隙击穿引起110kV线路保护动作原因分析及故障处理发布时间：2021-11-10T02:45:18.590Z 来源：《河南电力》2021年7期作者：拓守辉[导读] 针对一起110kV主变中性点放电间隙被击穿引起终端变侧110kV线路保护动作进行分析，找出保护动作的原因，提出相应的改进措施。
分析结果表明：110kV线路发生单相接地故障，导致终端变侧1、2号主变中性点放电间隙被击穿，引起终端变侧110kV线路保护动作。
更换1、2号主变中性点放电间隙球，并调整放电间隙距离后，1、2主变运行正常，再未发生主变中性点被击穿的现象。
拓守辉（国网宁夏电力有限公司中卫供电公司宁夏中卫 750000）摘要：针对一起110kV主变中性点放电间隙被击穿引起终端变侧110kV线路保护动作进行分析，找出保护动作的原因，提出相应的改进措施。
分析结果表明：110kV线路发生单相接地故障，导致终端变侧1、2号主变中性点放电间隙被击穿，引起终端变侧110kV线路保护动作。
更换1、2号主变中性点放电间隙球，并调整放电间隙距离后，1、2主变运行正常，再未发生主变中性点被击穿的现象。
关键词：终端变电站；放电间隙；线路保护；零序网络1 事故经过2012年10月06日 10时53分08秒496毫秒，马场湖110kV变电站110kV卫马线线路发生A相接地故障，卫马线112线路保护装置零序Ⅱ段和接地距离Ⅱ段出口，卫马线112断路器跳闸，10时53分09秒851毫秒，卫马线112线路保护装置重合闸动作，由于卫马线112重合闸出口压板在退，卫马线112断路器未重合。
另外一条110kV进线线路处检修，110kV进线备自投退出，从而造成马场湖110kV终端变电站全站失压，损失负荷116MW。
2 设备检查2.1一次设备检查故障发生后，运维人员对马场湖变卫马线112间隔断路器、电流互感器、隔离开关、1、2号主变进行外观检查，卫马线112间隔断路器、电流互感器、隔离开关外观良好，设备无放电痕迹，112断路器、电流互感器的SF6密度继电器气压正常；1、2号主变中性点放电间隙球被烧黑，有放电的痕迹，说明故障时1、2号主变中性点放电间隙被击穿。
110kV线路单相接地故障保护整定配合分析
110kV线路单相接地故障保护整定配合分析摘要：线路故障中有很大一部分是线路单相接地故障引起的，并且这些故障属于间歇性突然症状，只有利用线路重合闸恢复正常，而由于110 kV线路系统的特殊性，有时即使将线路恢复仍会对用电造成影响。
文章正是基于此对110 kV线路在接地时的主变保护动作以及线路的关系进行详细阐述，并且有针对性地提出解决措施。
关键词：110 kV线路；单相接地；故障；措施1 110 kV变压器整定原因分析1.1 间隙零序电流保护在《3-100 kV电网继电保护装置运行整定规程》中规定间隙零序电流保护的每次电流可以设定在40-100 A的范围内，并且当保护过程完成后可有0.3～0.5 s 延时跳变压器每个侧断路器。
因为间歇性过电流在间歇性放电的时候要立即切断变压器，所以这段间隙的间隔长度的设定能决定间歇保护是否有效。
此设定需要符合以下几个标准：首先避开单相接地暂态电压，同时要保证系统的接地效果。
其次当系统丢失接地中性点或者单相接地不正常的时候，间歇根据情况放电，最后间歇实际设定时，间歇长短的最长度和最短度基本不会发生交合。
所以实际操作中涉及的因素更多，规定当中的40～100 A的范围并不适用，目前间隙的间隔一般选择在110～135 mm。
由此可知110 kV系统出现单相接地之后主变中性点间隙性过流保护的现象是正常的。
1.2 间隙零序电压保护规定中又指出由于110 kV变压器零序电压对中性点起到保护作用，因此3 U0定值较多情况设定在150～180 V中，保护任务完成后可有0.3～0.5 s延时跳变压器每个侧断路器。
在实际操作过程中对于零序过压保护的限定值应该考虑以下几个因素。
首先，110 kV线路在丢失接地中性点的时候出现单行接地短路现象，连接在开口三角绕组的零序过电压防护应可靠反应。
当中性点没有连接地点网中出现单相接地短路的情况时，出现问题相电压为0，并且两个正常相电压上升至相电压的倍，此时转换到TV开口三角绕组位置的相电压数据应该是173.2 V。
单相接地故障引起的主变差动保护动作分析
单相接地故障引起的主变差动保护动作分析【摘要】线路单相接地是小电流接地系统中常见的一种故障，而两点接地作为一种故障形式也屡见不鲜。
文章总结了两点接地故障情况下线路保护的动作情况，从而根据实际故障事例进一步探讨分析单相接地故障引起主变差动保护动作的原因。
【关键词】单相接地；小电流接地系统；差动保护动作1.引言在小电流接地系统中，单相接地是一种常见故障。
对输电线路而言，单相接地故障的接地点和大地之间不能形成电流回路，故障线路的线电压大小不变且相位对称，因此线路保护不会动作，从而大大提高了供电可靠性。
但是随着近年来配电网络的日益复杂，系统中两点接地故障引起的线路保护动作跳闸时有发生，甚至在一些特殊情况下，系统的单相接地故障还会引起主变差动保护的动作。
2.两点接地故障线路保护的动作情况2.1 过电流保护电力系统中，当输电线路发生相间短路故障时，短路点的电流远远大于负荷电流，利用短路时电流迅速增大（超过整定值）的特点构成的保护就是过电流保护。
过电流保护具有简单、可靠，并能快速切除故障的优点，因此在35千伏及以下的小电流接地系统中广泛使用。
2.2 两点接地两相式保护动作情况分析在小电流接地系统中，当线路发生单相接地故障时，不会产生大的接地电流，只有很小的电容电流存在，故障线路的线电压大小不变且相位对称，因此线路保护不会动作，且规程允许故障线路继续允许2小时。
但此时，非故障相的电压升高至倍，对系统的绝缘将构成威胁。
而当不同线路不同相别的两点同时发生接地时，就会形成两点接地短路，造成线路保护动作跳闸。
在实际运用中，小电流接地系统的过电流保护通常采用两相不完全星形接线方式，而为了提高供电可靠性，若发生两点接地故障，只需切除一个故障点。
但是，由于两相不完全星形接线方式下B相没有装设电流互感器，这就使得不同线路不同相别两点接地时保护动作情况产生差异[1]。
如图1所示，线路1的A相接地，线路2的B相接地，由于A相装有电流互感器而B相没有，那么线路1的保护将动作跳闸，线路2保护则不动作。
110kV主变间隙保护整定配合探讨
保 护 动 作 分 析 在 该 变 电站 并 网 ， 电源 侧 开 关 一 般 配 设 接 和重合闸 ， 荷侧开 关一般不装设保护 。 负
（ ） ０ １ ｔ ｋＶ线 路 在 线路 末 端 发 生 单 相 瞬 ｌ
系 ， １ ０ Ｖ主 变 间 隙保 护 与 电 网保护 进 行 使 ｋ ｌ （ ） ｌ ０ Ｖ线路 主 变 线 路 保 护Ｉ段 （ １将 ｋ ｌ Ｉ 相 整定为０ ３， 确保其灵敏度满足要求。 ．ｓ 并
在地 区 电 网中 ， 常发 生 在 １ ０ Ｖ末端 证 在 此 情 况 下 灵 敏 地 动 作 。 常 １ｋ
③ 间 隙过 电流保 护 ： ｌ ０ Ｖ有效 接 地 跳 开 后 ， 果 地 方 电 厂 不 能 及 时 解 列 ， 对 １ｋ 如 将 系 统 中 可 能 形 成 的 局 部 不 接 地 （ 中性 点 造 成 地 方 电 厂 带 １ ｋＶ不 接 地 系 统运 行 ， 如 Ｏ １
引言
发生单相 瞬时性接地 故障时 ， 由于 间 隙 距 离 不 能 躲 过 线 路 接 地 时 产生 的 暂 态 电 压造
隙零 序 电压 保 护 一 般取 值 １ ０ ０ 可保 ５ ～１ Ｖ， ８
同 样 的 结 果 ， 果 １ ０ Ｖ变 电站 负 荷 如 ｋ １ 侧 有 地 方 电 厂 ， １ ｋ 在 １ Ｖ线 路 电 源 侧 开 关 ０
成 间 隙 击 穿 或 通 过 该 线 路并 网 的 地 方 电厂 接 地 变 压 器 误 跳 闸 ） 低 压 侧 有 电 源 的 不 或 （ 图 １ 示 ） 能 及时 解 列 形 成 １ ０ Ｖ中性 如 所 不 ｋ １
点不 接地 系统 ， 成 ｌ Ｏ Ｖ主变 间 隙保 护 动 造 ｌｋ 作 跳 闸 ， 路 电源 侧 开 关 ｌ 线 ＤＬ１ 合成 功 后 重 不 能 恢 复 对 用 户 的 供 电 。 文 对 间 隙 保 护 本 高了供电的可靠性 。
线路故障引发的线路及主变后备保护动作分析
线路故障引发的线路及主变后备保护动作分析摘要：在我国不断发展的状况下，后备保护是电力系统中的重要装置之一，能保证电力供应的安全性、稳定性，减轻故障带来的损失。
本文首先介绍了后备保护在电力系统中的功能作用，然后以220KV线路、110KV线路為例，对线路故障引发的线路及主变后备保护动作进行分析，提出整改措施，以供参考。
关键词：线路故障；后备保护动作；原因分析；整改措施引言220kv、110kv高压线路是高压电力系统的骨干网络，主要任务是向枢纽变电站、终端变电站传输电力。
因此，保证线路安全是提高供电可靠性的基础。
另外，变压器是电力系统的关键设备，影响到电网的稳定性。
针对线路故障引起的线路及主变后备保护工作，及时检查现场设备、分析故障原因，才能制定整改和防范措施，提高电网的安全性。
以下对此深入探讨。
1后备保护在电力系统中的功能作用简单来说，后备保护就是在主保护或断路器拒动时，及时切除电力故障的保护设备。
第一，从功能上来看，后备保护集测量、监视、控制、保护、通信、人机接口等功能于一身，主要分为远、近两种形式。
其中，远后备保护是主保护拒动时，相邻电力设备或线路的保护装置实现后备保护功能。
近后备保护是主保护拒动时，本设备或本线路的另一套保护装置实现后备保护功能；当断路器拒动时，由断路器失灵保护实现后备保护功能。
第二，从后备保护的形式来看，包括过流保护、阻抗保护、零序保护、油温油面监控保护、中性点间隙保护等。
第三，从保护范围来看，主要包括两个方面：一是220kv、110kv、35kv复压方向过流保护；二是220kv、110kv、35kv零序方向过流保护。
2案例1：220KV线路故障引发的线路及主变后备保护动作2.1 事故概况以某变电站为例，220kv线路故障引起线路保护动作，跳线路三相开关；主变后备保护动作，跳220kv主变三侧开关，最终造成全站失压停电。
该变电站内有1台220kv变压器，额定电压为220/121/10.5kv；1台110kv变压器，电压等级为110/38.5/11kv。
一起线路故障引起主变间隙零序保护动作的案例分析
一起线路故障引起主变间隙零序保护动作的案例分析摘要：110kV变电站110kV线路发生B相单相接地故障，造成线路保护装置保护动作，变电站线路开关跳闸，由于变电站低压侧为风电负荷，在110kV 线路开关跳闸后，低压侧风力发电机没有立即停下的情况下，系统产生过电压110kV母线B相电压下降，3U0电压升高，当故障电压3U0达到主变间隙过压动作值时，造成主变间隙零序过压保护动作，跳开主变两侧开关。
关键词：间隙零序过压保护；弱电源侧；孤岛；录波图一、故障前变电站运行情况110kV××II线、1#主变运行于110kV I母；110kV××I线、2#主变、3#主变运行于110kV II母；110kV的I、II母分列运行；10kVII母及III母并列运行，500B母联运行；10kVI母分列运行。
541电容器运行与10kVII母；551电容器运行与110kVIII母。
二、故障发生、扩大和处理情况2013年×月×日14时55分57秒，110kV变电站110kV××I线高频保护三跳动作，开关跳闸，经1.5S延时重合闸动作。
事故后由调度遥控分闸；14时55分58秒，3#主变间隙零序过压保护动作，跳开主变两侧开关。
14时56分01秒，541电容器及551电容器欠压保护动作，开关跳闸。
现场调查及分析：1、110kV××I线跳闸情况对110kV××I线进行故障巡视，发现线路#113-#114段，距#113杆约120米处B相导线有放电痕迹，线路下方的道路上停有一辆挖掘机，挖掘机臂有明显放电痕迹。
经调查，司机驾驶挖掘机从线路下方的道路经过，由于挖掘机臂伸过高，导致挖掘机臂对线路B相导线距离不足，导线对挖掘机臂放电，导致线路发生跳闸故障。
经现场测量，线路#113-#114段B相导线对地距离为8.0m（满足运行规程规定非居民区6.5m的要求），线路保护装置动作正确。
110kV线路单相接地故障保护整定配合
110kV线路单相接地故障保护整定配合作者：成钢来源：《价值工程》2012年第04期摘要：本文在分析变压器中性点间隙保护的基础上，探讨了110kV线路接地时的线路及主变保护动作关系，提出了切实可行的解决措施。
关键词： 110kV线路；单相接地；故障；措施中图分类号：TM7文献标识码：A文章编号：1006-4311（2012）04-0030-010引言线路单相接地故障占线路故障的70%以上，且绝大多数是瞬时性故障，可以通过线路重合闸恢复对用户的供电。
在110kV配电网系统中，由于大多数变压器中性点采用间隙接地方式，在线路发生单相接地故障时造成主变中性点间隙击穿，变压器间隙过流保护动作跳闸，这时即使线路重合成功也不能及时恢复对用户的供电。
本文将就此问题进行分析。
1变压器间隙保护整定存在的问题原因分析1.1 间隙零序电流保护按照DL/T584-2007《3~110kV电网继电保护装置运行整定规程》（以下简称《整定规程》中6.2.9.8条的规定“变压器110kV中性点放电间隙零序电流保护的一次电流定值一般可整定为40A~100A，保护动作后可带0.3s~0.5s延时跳变压器各侧断路器”。
由于间隙过电流保护在间隙放电时应及时切除变压器，因此间隙距离的计算和选择对间隙保护能否正确动作至关重要。
变压器中性点间隙值的选择应满足以下条件：①在系统有效接地方式下，躲过单相接地暂态电压；②系统失去接地中性点且单相接地故障时，间隙应动作放电；在实际的间隙计算中，由条件②确定的间隙距离最大值和由条件①确定的间隙距离最小值往往相互之间没有一个交集。
工程上在综合考虑各方面因素后，110kV主变中性点间隙距离一般取110~135mm。
因此在110kV配电线路发生单相接地后主变中性点间隙过流保护动作就不足为奇了。
1.2 间隙零序电压保护按照《整定规程》中6.2.9.9条的规定“中性点经放电间隙接地的110kV变压器的零序电压保护，其3U0定值一般整定为150V~180V，保护动作后可带0.3s~0.5s延时跳变压器各侧断路器”。
一起110千伏主变跳闸的故障分析
一起110千伏主变跳闸的故障分析摘要：针对一起110千伏主变故障跳闸情况，根据继电保护动作波形, 认真分析了异步电动机群在电网故障暂态过程中的影响,提出了防止110千伏主变间隙保护误动作的解决办法。
关键词：线路故障；主变间隙保护；异步电动机群中图分类号：u226.8+1 文献标识码：a 文章编号：0 引言110千伏线路发生单相接地，引起主变间隙保护动作的情况比较复杂，有的是因为电源端接地距离ii段（或零序ii段）时限较长或者是由于主变中、低压侧小电源引起，本案则分析了110千伏线路单相接地故障，异步电动机群失电暂态过程引起110千伏主变跳闸的情况，并提出了解决方案。
1 主变跳闸过程情况2012年11月02日10时06分57秒766毫秒，220千伏梨园变110千伏侧梨洋线线路保护启动，27ms后接地距离i段动作，跳开735开关，故障电流=35.15a（梨洋线线路ct变比600/5），3170ms 后，重合闸动作；3298ms后重合于故障，距离加速动作跳闸，故障测距12.4公里(线路全长18.4公里)，后查明故障点63#～64#杆间修路，有超高货车通过，对线路放电。
果园变10时58分33秒295毫秒（该时间为保护装置显示时间，不准确），1#主变保护间隙零序ii段过压保护动作，跳开701、201、202开关，零序过压值为253.86伏（保护装置显示数值）。
一次接线如下图所示：2运行方式和保护配置说明运行方式：果园变和洋北变由735梨洋线主供，果园变正母线运行，洋北变1#变、果园变1#变中性点均不接地运行。
故障前，110千伏果园变701、110千伏洋北变701分别带有功负荷9.2兆瓦和3.81兆瓦。
保护配置：果园变主变保护为深圳南瑞isa-388g型装置，2010年6月23日投入运行，投运至今未发生异常和缺陷。
1#主变保护配置：ii段间隙零序过压保护180伏，0.5s跳主变各侧开关（i段间隙零序过压保护退出）。
有关主变压器中性点间隙保护的几个问题
有关主变压器中性点间隙保护的几个问题摘要：本文对有关主变压器中性点对地间隙保护的问题，当中性点接地的主变压器需要检修时，再将中性点不接地的主变压器中性点接地，保证零序综合阻抗不变。
当发生单相接地故障、非全相运行故障或遭受雷击时，中性点不接地的主变压器中性点会产生很高的过电压，因此，部分主变压器中性点要求加装间隙保护。
关键词：变压器；中性点；间隙击穿；继电保护引言针对一起线路单相故障引起主变压器中性点间隙击穿故障，分析故障发生时主变压器中性点暂态过电压和零序保护整定值，提出增大中性点间隙大小和调整保护动作时间的建议，使有效接地系统非全相运行时保护不动作，保护主变压器中性点绝缘免受雷击损坏。
1概述在我国电力系统中，220kV变压器通常采用部分中性点接地方式以降低单相故障短路电流，但110kV及以上系统变压器中性点多采用分级绝缘，绝缘水平较低，需加装保护，目前采用变压器中性点棒间隙或间隙并联避雷器等方式防止过电压对中性点绝缘的损坏，但在实际运行中又产生了新的问题：在非全相运行、雷击等过程中产生暂态过电压很容易引起主变压器中性点间隙击穿。
为了防范类似故障的发生，减少变压器不必要停运，建议一方面从变压器中性点一次保护方面解决单相接地等故障引起变压器中性点间隙异常击穿的问题，另一方面从变压器中性点二次保护动作延时方面采取补救措施，避免区外故障时保护误动作。
2有关主变压器中性点间隙保护的几个问题2.1问题1当发生单相接地故障时，先跳开中性点不接地的主变压器。
当故障还存在时，再跳中性点接地的主变压器。
这个跳闸逻辑对吗?不对。
这种方式是将变电站所有主变压器的零序电流保护的出口横向联系起来，去启动一个公共出口元件。
当系统或主变压器内部发生单相接地故障时，中性点接地的主变压器的零序保护动作，启动公共出口元件先跳开中性点不接地变压器。
当故障还存在时，再跳中性点接地变压器。
该方式容易造成全变电站一次切除多台甚至所有主变压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路单相接地故障导致主变间隙保护动作分析与探讨
摘要：有电源并网的110kV变电站，其进线发生单相接地故障时，线路跳闸后，并网电源向故障点倒供故障电流，110kV主变间隙保护动作跳开主变各侧开关，
瞬时性故障时线路重合成功、永久性故障故障时线路重合不成进线备自投动作成
功后仍不能恢复对用户供电。
本文给出了解决方案，以提高用户供电可靠性。
引言
中性点装设接地刀闸和放电间隙的变压器，其中性点可直接通过接地刀闸接地，也可经间隙接地。
地区电网110kV变压器中性点多采用间隙接地方式，配置
间隙零序过流和零序过压保护作为接地故障的后备保护。
而电力系统近年发生多
起110kV变电站进线发生单相接地故障时，线路跳闸后，变压器间隙保护动作跳
开主变三侧，线路重合成功、进线备自投动作后均无法恢复供电，无法保证供电
可靠性。
本文以110kV A变电站为例，分析一起线路单相接地故障导致主变间隙保护
动作，保护与重合闸、自动装置无法正确配合，导致全站失电的案例，并提出改
进方案。
1 事件经过
厂站系统图如图1所示，110kV A变电站通过110kV甲AⅠ线、110kV甲AⅡ
线由220kV甲站双电源供电，110kV甲AⅠ线为主供电源，220kV甲站110kV甲
AⅠ线111开关重合闸为投入状态，且为检无压重合闸，重合闸动作时间为2S，110kV甲AⅡ线为备用电源，重合闸未投入，一条线路主供，一条线路备用情况下，投入110kV进线备自投装置，检主供进线无压无流、备用线路有压延时3.5S
跳开主供进线开关，延时0.3S合备用进线开关。
110kV A站两台主变均为内桥接线，#1主变运行，#2主变冷备用，中性点为间隙接地方式，配置间隙零序过流
和零序过压保护作为接地故障的后备保护，开口△接线方式的主变间隙零压值
160V，时限0.5S，一电源通过A站内35kV线路并入电网。
110kV甲AⅠ线发生永久性A相接地故障，220kV甲站110kV甲AⅠ线111开
关跳闸，0.5S后主变间隙保护动作，跳开A站110kV甲AⅠ线111开关、110kV
分段100开关、#1主变301开关、#1主变001开关，2S时重合闸动作，重合不成；3.5时110kV进线备自投检主供线路110kV甲AⅠ线无压、无流，备用线路110kV甲AⅡ线有压，110kV进线备自投装置动作，合上A站110kV甲AⅡ线112
开关，但主变间隙保护已跳开三侧开关，无法恢复站内设备送电。
2 事故分析
110kV甲AⅠ线发生永久性A相接地故障后，接地距离Ⅰ段、零序Ⅰ段0S保
护动作跳闸，将故障点与220kV甲站隔离，但由于并网电源仍向站内提供短路电流，而变压器中性点接线方式采用间隙接地，假设A相直接接地，电压向量图如
图2所示，其中UA、UB、UC和3U0分别为故障前主变高压侧三相电压和开口△
电压，UA’、UB’、UC’和3U0’为故障后主变高压侧三相电压和开口△电压。
故障前：UA=100 ，UB=100 ，UC=100 ，3U0=UA+UB+UC=0；故障后：UA’=0，UB’=100，UC’=100，3U0’=UA+UB+UC=300 ， >160，满足主变间隙保护动作条件。
主变间隙保护时限0.5S<重合闸时限2S<进线备自投时限3.5S，故满足条件情
况下，动作顺序为：主变间隙保护、重合闸和进线备自投。
主变间隙保护逻辑框
图如图3所示，满足间隙零压或零流都能使间隙保护动作，跳开主变三侧开关， 110kV A站为内桥接线方式，#1主变间隙保护动作时跳开110kV甲AⅠ线111开关、110kV分段100开关、#1主变10kV侧001开关和#1主变35kV侧301开关。
2S时220kV甲站110kV甲AⅠ线111开关重合闸检本线路无压无流，动作重合于故障，加速跳开220kV甲站110kV甲AⅠ线111开关。
即使为瞬时性故障，在进线开关和桥开关被跳开的情况下，重合成功也无法恢复站内设备送电。
3.5时进线备自投检主供进线110kV甲AⅠ线无压无流、备用线路110kV甲AⅡ线有压，110kV进线备自投动作断开主供进线110kV甲AⅠ线111开关（本案例主供进线开关已被主变间隙保护跳开），0.3S后合上备用进线110kV甲AⅡ线112开关。
但是110kV分段100开关已被主变间隙保护跳开，仍然无法恢复站内设备送电。
3 改进措施
针对有电源并网的110kV变电站，其进线发生单相接地故障时，线路重合成功或进线备自投动作成功后仍不能恢复对用户供电的情况，可以改变变电站中性点接地方式或者通过保护整定与配合来提高供电可靠性。
改变变电站中性点接地方式会改变系统的零序网络，原有的和零序有关的保护需要重新整定、配合，工作量大，若有遗漏，容易出现保护误动。
本文从保护整定与配合方面给出改进方案。
规程建议有小电源并网的分级绝缘变压器中性点应直接接地，但随着并网小电源的发展，变压器中性点接地方式的增多，电网的零序网络日益复杂，给保护的整定配合及运行操作带来很大困难，考虑根据规程规定增设中性点不接地时的放电间隙保护，并配置可靠联切小电源的保护及回路，防止对变压器绝缘的损坏并尽量保持全网零序网络的稳定。
3.1 加装反方向进线保护联切小电源保护
首先规定进线开关电流方向，正常运行时电流方向为由线路流向母线，规定其为“+”，故障时，故障电流由母线流向线路，规定为“-”。
当电流方向为“-”，且电流大于整定值时，进线保护启动但不出口本开关，而是延时出口联切小电源。
其保护逻辑框图如图4所示。
反方向进线保护设置光纤纵差保护，接地距离I、II、III段，相间距离I、II、III段，零序I、II、III、IV 段。
动其保护动作联切小电源保护。
主变间隙保护0.2s 跳并网联络线，0.5S跳主变三侧。
线路一旦发生故障，反方向进线保护动作跳开并网联络线。
间隙保护0.2s跳开主变联络线。
满足备投动作条件，备投成功，负荷没有损失。
3.2 加装进线备自投联切小电源保护
备投联切小火电，备投接线复杂，如果有多条并网联络线，有其中一条并网联络线联切不成功，备投不成功。
4 结语
本文以110kV A站为例分析进线故障主变间隙保护动作导致无法恢复供电的事故经过和保护逻辑，指出现存问题，并给出了加装反方向进线保护联切小电源保护、加装进线备自投联切小电源保护等方案，解决110kV线路发生单相接地故障时与主变间隙保护不配合的问题，以提高供电可靠性。
