现场临时用电计算方式
(完整版)中建三——施工临时用电计算
一. 施工临时用电计算(一)计算公式(二)需要系数的取定K1、K2、K3、K4——需要系数的取定参见下表:(三)施工用电容量计算1.总用电量计算2.阶段性用电量计算因为每个施工阶段的用电量都不一样,通过对施工进度计划的分析可将用电量情况分为三个阶段,如下表:(1)基坑支护完成前施工阶段(2)塔楼施工36层以下施工阶段(3)塔楼施工36层以上施工阶段二. 电缆的选择(一)选择原则电缆的选择按照每个施工区的需求进行配置。
我司需进行从甲方变压器专用配电房接驳电源至现场临边,配置临边配电柜,从独立配电柜输出电源(二级线路、三级线路)接驳点后的设计计算等。
本计算设计按总包要求进行二级电源的计算选择,并提供三级电源电箱配置接驳表及设备视在工作电流(不包括因线路长度造成的电损)数据,供相关单位接驳管理。
除特殊说明外,至二级配电柜的电缆全部采用YJV-0.6/1KV铜芯线。
根据查询资料(《民用建筑电气设计手册》P304之表6.2.7-5)该型号电缆载流量如下:(二)电缆和箱柜的编号规则(三)主电缆的选择1.塔楼主电缆的选择塔楼的施工用电在封底前主要为钢结构用电,塔楼设计有4根电缆,有2根电缆作为钢结构施工专用,另外2根作为钢结构和其他专业施工合用。
(1)负荷计算(2)电缆选择通过查询电缆载流量表,电缆选择如下:2.A/C区地下室及裙楼主电缆的选择(1)负荷计算(2)电缆选择通过查询电缆载流量表,电缆选择如下:3.B/C区地下室主电缆的选择(1)负荷计算(2)电缆选择通过查询电缆载流量表,电缆选择如下:4.施工电梯主电缆的选择(1)塔楼北面及裙楼施工电梯主电缆的选择此计算为塔楼北面1#、2#和3#以及裙楼8#和9#施工电梯的负荷计算及电缆选择。
1)负荷计算2)电缆选择通过查询电缆载流量表,电缆选择如下:(2)塔楼南面施工电梯主电缆的选择此计算为塔楼南面4#、5#、6#和7#施工电梯的负荷计算及电缆选择。
1)负荷计算2)电缆选择通过查询电缆载流量表,电缆选择如下:5.办公区主电缆的选择(1)负荷计算办公区的主要用电量为电脑、空调、饮水机、打印机等,甲方和乙方共75个房间,每个房间平均按照2.5KW考虑,照明用电按动力用电的10%考虑,需用系数为0.6,计算负荷如下:(2)电缆选择通过查询电缆载流量表,电缆选择如下:6.塔吊主电缆的选择本工程使用的塔吊有3台,分别位于A区的1台C7030塔吊、1台STL203塔吊,B区的1台STL203塔吊,A区的塔吊由A/C区二级配电柜供电,B区的1台塔吊因离配电房近,就直接从配电房回路引出。
工地临时用电、用水计算方法
工地临时供电计算1C 23b P 1.1K P +K +K P )a P =∑∑∑(P ―计算用电量(kW),即供电设备总需要容量 Pc —全部施工动力用电设备额定用量之和 Pa —室内照明设备额定用电量之和 Pb —室外照明设备额定用电量之和K1 —全部施工用电设备同时使用系数;总数10台以内取0.75;10~30台取0.7;30台以上取0.6K2 —室内照明设备同时使用系数;k2=0.80 K3 —室外照明设备同时使用系数;k3=1.0综合考虑施工用电约占总用电量的90%,室内外照明用电约占总用电量的10%,则有:111.1(0.1) 1.24C C P K P P K P =∑+=∑变压器容量计算公式:0 1.05PP ==1.4P COS φP0 —变压器容量(KVA ) 1.05—功率损失系数COS Φ—用电设备功率因素,一般建筑工地取0.75施工机具电动额定用量参考表常用配电导线持续允许电流表(A)配电导线截面计算按导线的允许电流选择时,三相四线制低压线路上的电流可以按照下式计算:2I P ==I —线路工作电流值(A )U — 线路工作电压值(V );三相四线制低压时取380V COS Φ—用电设备功率因素,一般建筑工地取0.75根据计算公式得出I 后查表得出常用导线的截面积。
(最符合要求的一组) 按导线的允许电压降校核时,配电导线截面的电压可以按照下式计算:[]7%P L Me e C S C S∑⋅∑==≤=⋅⋅ e —导线电压降(%),一般照明允许电压降为2.5%~5%;电动机电压降不超过±5%;对工地临时网络取7% P —各段线路负荷计算功率(Kw ),即计算用电量 L —各段线路长度(m )C —材料内部系数,三相四线铜线取77.0,三相四线铝线取46.3 S —导线截面积(mm ²)∑M —各段线路负荷矩(kw·m ),即∑P·L材料内部系数C工地临时供水计算工程用水量计算:q1=K1·∑Q1·N1·K2/(T1·t·8·3600)其中公式中的8是指一天按8小时的工作时间计算;3600是以秒为单位(1小时)q1 -施工工程用水量(L/s)K1-未预计的施工用水系数,取1.05~1.15Q1 -年(季)度有效工作量(以实行计量单位表示)N1 -施工用水定额,可以通过查表所得T1 -年(季)度有效作业日(d)t -每天工作班数(班)K2 -用水不均衡系数,从表格中查询施工用水量(N1)定额机械用水量计算:施工机械用水量可按下式计算:q2=K1·∑Q2·N2·K3/( 8·3600)其中q2 -施工机械用水量(L/s)K1 -未预计施工用水系数,取1.05~1.15Q2-同一种机械台数(台)N2-施工机械台班用水定额,参考施工机械用水量N2定额表K3-施工机械用水不均衡系数,查施工用水不均衡系数表施工机械用水量(N2)定额工地生活用水量计算施工工地生活用水量可按如下公式计算:q3=P1·N3·K4/(t·8·3600)式中q3 -施工工地生活用水量(L/s)P1 -施工工地高峰昼夜人数(人)N3 -施工工地生活用水定额表K4-施工工地生活用水不均衡系数,查用水不均衡系数表t -每天工作班数(班)生活用水量(N3、N4)定额表生活区生活用水量计算施工工地生活区用水量可按如下公式计算:q4=P2·N4·K5/(24·3600)q4-生活区生活用水(L/s)P2 -生活区居住人数N4-生活区昼夜全部生活用水定额,见生活用水量定额表K5 -生活区生活用水不均衡系数,查不均衡系数表消防用水量计算消防用水量q5,可根据消防范围与发生次数查表所得消防用水量(q5)定额表施工工地总用水量计算:施工工地总用水量Q可按以下组合公式计算:(1)当(q1+q2+q3+q4)≤q5时,则;Q=q5+ (q1+q2+q3+q4)/2(2)当(q1+q2+q3+q4)>q5时,刚:Q=q1+q2+q3+q4(3)当工地面积小于5ha,而且(q1+q2+q3+q4)<q5时,则:Q=q5最后计算出的总用水量还要增加10%,以补偿不可避免的水管漏水损失。
施工现场临时用电计算方式
施工现场临时用电计算一、计算用电总量方法一:P=1.05~1.10(k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4)公式中:P——供电设备总需要容量(KVA)(相当于有功功率Pjs)P1——电动机额定功率(KW)P2——电焊机额定功率(KW)P3——室内照明容量(KW)P4——室外照明容量(KW)Cosφ——电动机平均功率因数(最高为0.75~0.78,一般为0.65~0.75)K 1、K2、K3、K4——需要系数,如下表:方法二:①各用电设备组的计算负荷:有功功率:Pjs1=Kx×ΣPe无功功率:Qjs1=Pjs1×tgφ视在功率:Sjs1=(P2 js1 + Q2 js1)1/2=Pjs1/ COSφ=Kx×ΣPe / COSφ公式中:Pjs1--用电设备组的有功计算负荷(kw)Qjs1--用电设备组的无功计算负荷(kvar)Sjs1--用电设备组的视在计算负荷(kVA)Kx--用电设备组的需要系数Pe--换算到Jc(铭牌暂载率)时的设备容量②总的负荷计算:Pjs=Kx×ΣPjs1Qjs=Pjs×tgφSjs=(P2 js + Q2 js)1/2公式中:Pjs--各用电设备组的有功计算负荷的总和(kw)Qjs--各用电设备组的无功计算负荷的总和(kvar)Sjs--各用电设备组的视在计算负荷的总和(KVA)Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一:W=K×P/ COSφ公式中:W——变压器的容量(KW)P——变压器服务范围内的总用电量(KW)K——功率损失系数,取1.05~1.1Cosφ——功率因数,一般为0.75根据计算所得容量,从变压器产品目录中选择。
方法二:Sn≥Sjs(一般为1.15~1.25 Sjs)公式中:Sn --变压器容量(KW)Sjs--各用电设备组的视在计算负荷的总和(KVA)三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式:I= P/√3 V COSφ(≈1.5~2P)二线制线路上的电流计算公式:I= P/ V COSφ公式中:I——导线中的负荷电流(A)V——供电电压(KV)P——变压器服务范围内的总用电量(KW)Cosφ——功率因数,一般为0.75②按允许电压降选择导线截面S=∑(P L) / C △U公式中:S——导线截面(mm2)∑(PL)——负荷力矩的总和(kW·m)(P—有用功率,L--线路长度)C——计算系数,•三相四线制供电线路时,铜线的计算系数CCU=77,铝线的计算系数为CAL=46.3;在单相220V供电时,铜线的计算系数CCU=12.8,铝线的计算系数为CAL =7.75。

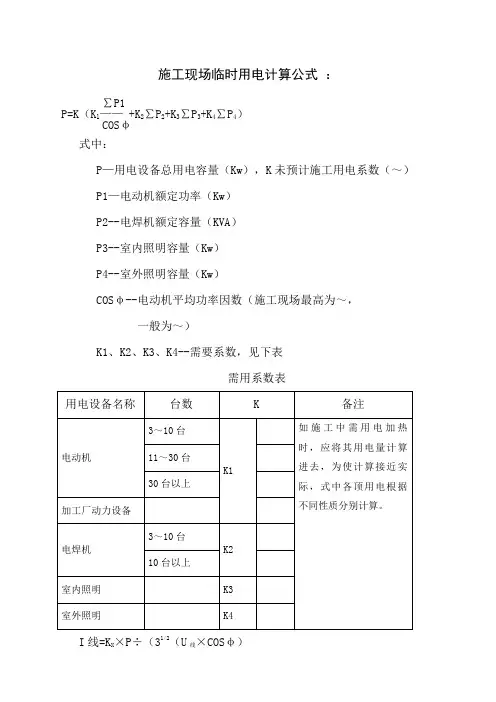

施工现场临时用电计算公式
施工现场临时用电计算公式:
∑P1
P=K(K1—— +K2∑P2+K3∑P3+K4∑P4)
COSφ
式中:
P—用电设备总用电容量(Kw),K未预计施工用电系数(~)P1—电动机额定功率(Kw)
P2--电焊机额定容量(KVA)
P3--室内照明容量(Kw)
P4--室外照明容量(Kw)
COSφ--电动机平均功率因数(施工现场最高为~,
一般为~)
K1、K2、K3、K4--需要系数,见下表
需用系数表
用电设备名称台数K备注
电动机
3~10台
K1如施工中需用电加热时,应将其用电量计算进去,为使计算接近实际,式中各顶用电根据不同性质分别计算。
11~30台
30台以上加工厂动力设备
电焊机3~10台
K2 10台以上
室内照明K3
室外照明K4 I线=K X×P÷(31/2(U线×COSφ)
I线:电流
K X:~
U线:380V
COSφ:临时网络系数各种电缆额定电流值。
施工现场临时用电计算公式
0.5
室内照明
K3
0.6
室外照明
K4
1.0
I线=KX×P÷(31/2(U线×COSφ)
I线:电流
KX:0.7~0.8
U线:380V
COSφ:临时网络系数0.85
各种电缆额定电流值

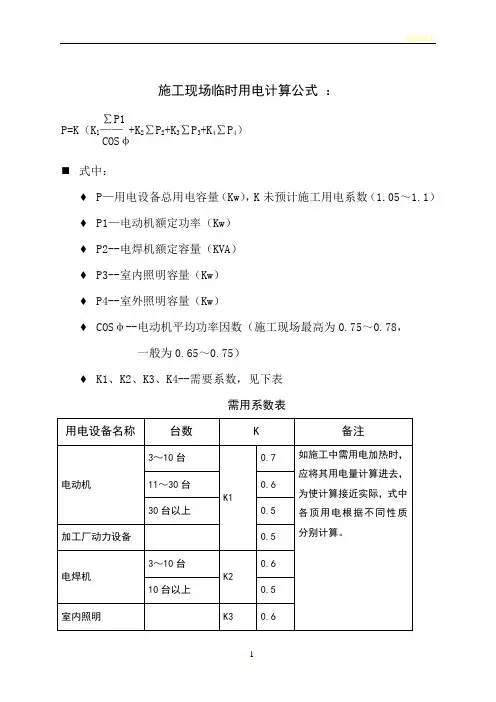

施工现场临时用电计算公式:
∑P1
P=K(K1—— +K2∑P2+K3∑P3+K4∑P4)
COSφ
式中:
P—用电设备总用电容量(Kw),K未预计施工用电系数(1.05~1.1)
P1—电动机额定功率(Kw)
P2--电焊机额定容量(KVA)
P3--室内照明容量(Kw)
P4--室外照明容量(Kw)
COSφ--电动机平均功率因数(施工现场最高为0.75~0.78,
一般为0.65~0.75)
K1、K2、K3、K4--需要系数,见下表
需用系数表
用电设备名称
台数
K
备注
电动机
3~10台
K1
0.7
如施工中需用电加热时,应将其用电量计算进去,为使计算接近实际,式中各顶用电根据不同性质分别计算。
11~30台
0.6
30台以上
0.5Βιβλιοθήκη 加工厂动力设备0.5电焊机
3~10台
K2
0.6

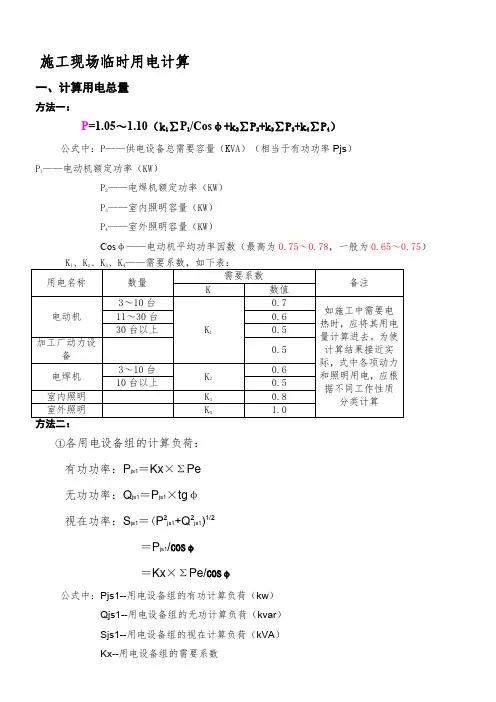

施工现场临时用电计算(方式)
施工现场临时用电计算一、计算用电总量方法一:P=1.05~1.10(k1∑P1/Cosφ+k2∑P2+k3∑P3+k4∑P4)公式中:P——供电设备总需要容量(K VA)(相当于有功功率Pjs)P——电动机额定功率(KW)1——电焊机额定功率(KW)P2视在功率:S js1=(P2js1+Q2js1)1/2=P js1/COSφ=Kx×ΣPe/COSφ公式中:Pjs1--用电设备组的有功计算负荷(kw)Qjs1--用电设备组的无功计算负荷(kvar)Sjs1--用电设备组的视在计算负荷(kVA)Kx--用电设备组的需要系数Pe--换算到Jc(铭牌暂载率)时的设备容量②总的负荷计算:P js=Kx×ΣP js1Q js=P js×tgφS js=(P2js+Q2js)1/2公式中:Pjs--各用电设备组的有功计算负荷的总和(kw)PSn≥①按三相四线制线路上的电流计算公式:I=P/√3Vφ(≈1.5~2P)二线制线路上的电流计算公式:I=P/V COSφ公式中:I——导线中的负荷电流(A)V——供电电压(KV)P——变压器服务范围内的总用电量(KW)Cosφ——功率因数,一般为0.75②按允许电压降选择导线截面S=∑(P L)/C△U公式中:S——导线截面(mm2)∑(PL)——负荷力矩的总和(k W·m)(P—有用功率,L--线路长度)C——计算系数,•三相四线制供电线路时,铜线的计算系数CCU=77,铝线的计算系数为CAL=46.3;在单相220V供电时,铜线的计算系数CCU=12.8,铝线的计算系数为CAL=7.75。
下面给你推荐一个常用电缆载流量计算口诀,您自己参照选择合适电缆但你要先根据电压和10千瓦算出电流二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。
施工现场临时用电计算方法
施工现场临时用电计算方法
一、临时用电负荷的计算
1.确定负载设备:根据施工现场需要使用的设备和机械设备,列出清单,并确定每个设备的额定功率。
2.计算设备负荷:将各个设备的额定功率相加,得到总的设备负荷。
3.考虑多个设备同时运行的情况:施工现场上可能会有多个设备同时
运行的情况,因此需要考虑并累加各个设备的负荷。
二、线路容量的选择
1.根据临时用电负荷,确定需要的线路容量:一般情况下,可以根据
负载功率和供电电压来计算需要的线路容量。
公式为:线路容量=负载功
率/电压
2.考虑电缆的绝缘性能:在选择线路容量时,需要考虑电缆的绝缘性能,以保证电缆可以正常承受负荷。
3.考虑电缆的敷设长度:电缆的敷设长度也会影响线路容量的选择。
敷设长度越长,电缆的功率损耗就越大,因此需要选择更大的线路容量。
三、电缆敷设的设计
1.确定电缆敷设的路径:根据施工现场的具体情况,确定电缆敷设的
路径。
一般情况下,电缆应尽量避免与其他设备、机械设备和物品的接触,以减少安全事故的发生。
2.选择合适的电缆规格:根据临时用电负荷和线路容量的计算结果,
选择合适的电缆规格。
电缆的规格应符合相关国家标准和规范要求。
3.安装电缆保护设施:在电缆敷设的过程中,需要安装一些保护设施,如电缆槽、电缆桥架等,以确保电缆的安全使用。
综上所述,施工现场临时用电计算方法包括临时用电负荷的计算、线
路容量的选择和电缆敷设的设计。
在计算和设计过程中,需要考虑设备负荷、供电电压、电缆绝缘性能、敷设长度等因素,以确保临时用电的安全
和可靠性。
施工现场临时用电计算
施工现场临时用电、用水计算现场施工用电均按《施工现场临时用电安全技术规范》JGJ46-88标准规范要求执行,本工程实行三级供电,且采用具有专用保护零线的TN-S接零保护系统。
1.现场临电负荷计算P=1.24K1ΣP C=KW土建施工阶段施工设备一览表说明:一级配电箱的负荷计算,按照将照明负荷均匀地分配到配电箱上并照计算公式:P =1.1(K1∑Pc+K2∑Pa+K3∑Pb)进行。
本阶段A12配电箱作为备用配电箱,其设备布置按照标准的一级配电箱配置电气设备。
土建施工阶段室内外照明用电负荷计算表土建施工阶段室外照明用电量:16.48(kw)土建施工阶段室内照明用电量:4.5(kw)照明负荷将根据现场需要,尽可能地按照负荷均衡和就近的原则接入系统。
设备安装阶段施工设备一览表说明:设备安装阶段因塔吊基本处于停滞状态,塔吊的用电量未计入计算负荷之中。
一级配电箱的负荷计算,按照将照明负荷均匀地分配到各个配电箱上并照计算公式:P =1.1(K1∑Pc+K2∑Pa+K3∑Pb)进行。
设备安装阶段室内外照明用电负荷计算表本阶段室外照明总用电量:2.4(kw)本阶段室内照明总用电量: 21.3(kw)2.用电负荷分配从1#变电箱引出电路供场地用电,设置一级配电箱及若干二级配电箱。
3.变压器容量校核3.1土建施工阶段1#变电箱:P =1.1(K1∑Pc+K2∑Pa+K3∑Pb)=1.1(0.6*456.6+0.8*4.5+1.0*21.48)= 328.9kwP――计算用电负荷容量,kw∑Pc――全部施工动力用电设备额定用电量之和,kw∑Pa――室内照明设备额定用电量之和,kw∑Pb――室外照明设备额定用电量之和,kwK1――全部施工用电设备同时使用系数,取0.6K2――室内照明设备同时使用系数,取0.8K3――室外照明设备同时使用系数,取1.0折算为变压器的负荷容量按照公式:P0=1.05P/cosψ进行计算。
P0 ——折算到变压器的计算负荷容量,KVAcosψ——功率因数,取0.751.05——变压器的容量修正系数P——计算用电负荷容量,kwP0=1.05P/cosψ=1.05*328.9/cos0.75=345.43kVA<400kVA,满足要求3.2设备安装阶段 1#变电箱:P =1.1(K1∑Pc +K2∑Pa +K3∑Pb )=1.1(0.6*307.3+0.8*21.3+1.0*2.4)=224.6kw P ――计算用电负荷容量,kw∑Pc ――全部施工动力用电设备额定用电量之和,kw ∑Pa ――室内照明设备额定用电量之和,kw ∑Pb ――室外照明设备额定用电量之和,kw K1――全部施工用电设备同时使用系数,取0.6 K2――室内照明设备同时使用系数,取0.8 K3――室外照明设备同时使用系数,取1.0折算为变压器的负荷容量按照公式:P0=1.05P /cos ψ进行计算。
建筑施工现场临时施工用电总功率计算方法
建筑施工现场临时施工用电总功率计算方法
所谓负荷是指电器设备(发电机、变压器、电动机等)和线路中通过的电流或功率。
所谓满负荷是指负荷达到了电器设备铭牌所规定的数值,一般指电器设备的额定负荷。
在实际工作中,必须要考虑以下三个问题:
a. 所有的设备不可能同时运行;
b. 所有的设备不可能同时满载运行;
c. 性质不同的设备,其运行特征各不相同。
施工现场临时用电计算
P=1.05~1.10(K1∑P1/Cosφ+K2∑P2+ K3∑P3+ K4∑P4)
其中:P——供电设备总需要容量(KVA);
P1——电动机额定功率(KW);
P2——电焊机额定功率(KW);
P3——室内照明容量(KW);
P4——室外照明容量(KW);
Cosφ——电动机平均功率因数
(最高为0.75~0.78,一般为0.65~0.75);
K1、K2、K3、K4——需要系数,如下表:
按电流来进行选择(三相四线制线路)
I线=KX*P / [31/2*(U线*cosØ)]
其中:
I线——电流值
KX——同时系数(取0.7~0.8)
P——总功率
U线——电压(380V或220V)
cosØ——功率因素,临时网线取0.85
查表可得,当I线=301.41总线路采用以下截面为70mm2的裸铜线。
施工现场用电量计算
施工现场用电量计算在施工组织设计的土建部分中,确定了各单元工程的施工方案,选择了所要的机械设备,安排了施工进度,就可以对临时用电量的估算。
一,估算方法一种估算方法是同时考虑施工现场的动力和照明用电,可按照下列公式计算:S=K{(∑P1÷ηcosφ)K1K2+∑P2K3}公式中各部分的代表含义如下:S:工地总用电量;K:备用系数,一般取K=1.05~1.1;∑P1:全工地动力设备的额定输出功率总和,KW;∑P2:全工地照明用电量总和,KW;η:动力设备效率,即各电动机的平均效率,一般取η=0.85;cosφ:功率因素,建筑工地一般取用 0.65;K1:全部动力设备同时使用系数,一般五台一下时取K1=0.6,五台以上时取K1=0.4~0.5;K2:动力负荷系数,主要考虑没有因性质不同在负荷时的工作情况,一般取K2=0.75~1;K3:照明设备同时使用系数,一般取K3=0.6~0.9;另一种方法,如果工地照明用电量很小,为简明计算,可在动力用电量之外再加10%,作为总用电量,这就可以用下面的公式计算:S动=K1(∑P1÷ηcosφ)K2得出总的用电量之后,再计算工地所需的总电流,其公式为:I=(Sz×1000)÷(1.73×U)公式中I:表示总电流,A;Sz:表示工地总用电量,KVA;U:表示供电系统的线电压,U=380二,详细计算方法:(1)工地临时供电包括动力用电与照明用电两种,按下列几点情况计算用电量:1)全工地使用的电动机械设备、电动工具和照明的用电量;2)施工总进度计划中施工高峰期间用电机械设备的最高数量;3)各种电力机械设备在工作中的利用情况。
总用电量按下式计算:P=1.05––1.10(K1ΣP1/cosθ+K2ΣP2 + K3ΣP3 +K4ΣP4)P–––––供电设备总需求容量(KVA);P1–––––电动机额定功率(KW);P2––––电焊机额定容量(KVA);P3–––––室内照明容量(KW);P4–––––室外照明容量(KW);cosθ––––电动机的平均功率因子(在施工现场最高为0.75-0.78;一般为0.65-0.75);K1、K2、K3、K4–––––需要系数;K1(电动机)=0.5-0.7K2(电焊机)=0.6。
施工现场临时用电计算公式
施工现场临时用电计算公式施工现场临时用电计算是工程建设过程中必不可少的环节,它是为了保证施工现场临时用电的安全运行和合理配置电力资源。
施工现场临时用电计算主要涉及到负荷计算、电缆敷设、电线选择、线路容量等方面,下面我将详细介绍这些方面的基本公式和计算方法。
一、负荷计算在施工现场临时用电中,首先需要计算出施工现场的总负荷,然后根据实际情况配置临时用电设备。
施工现场的负荷计算主要包括照明负荷、动力负荷、特殊设备负荷等。
1.照明负荷计算2.动力负荷计算动力负荷主要包括电动机的负荷,计算方法为:负荷功率=电动机功率×电动机数量。
3.特殊设备负荷计算特殊设备负荷计算需要根据实际情况进行,例如焊接机、压缩机等特殊设备的功率。
二、电缆敷设根据施工现场临时用电的总负荷和布置情况,需要计算电缆的截面积、长度和敷设方式。
1.电缆截面积计算电缆截面积的计算需要考虑负荷、长度和线路损耗等因素。
根据电缆的截面积和电缆电压等级,可以确定电缆的耐受电流。
一般使用的电缆截面积公式为:截面积(mm²)= 负荷(kW)/ (电压× 电缆耐受电流)。
2.电缆长度计算电缆长度的计算需要考虑施工现场的布置情况,包括线路的走向、耐力和安全保护等要素。
3.敷设方式选择根据电缆的长度和敷设环境的特点,选择合适的敷设方式,包括直埋、桥架、电缆槽等。
三、电线选择在施工现场临时用电中,电线的选择主要需要考虑负荷、敷设环境和线路长度等因素。
根据实际情况选择合适的电线规格。
1.电线截面积计算根据负荷、线路长度和额定电流等参数,选择合适的电线截面积。
一般情况下,截面积的计算公式为:截面积(mm²)= (负荷× 1000)/(电压× 线路电流)。
2.电线标称电流选择根据选定的电线截面积和环境温度,查表选择合适的电线标称电流。
四、线路容量计算线路容量计算是为了保证线路的安全运行和电力传输的稳定性。
根据负荷、电压等参数计算线路的容量。
施工现场临时用电计算公式
施工现场临时用电计算公式总用电功率(kW)=设备总功率(kW)+照明总功率(kW)+办公设备功率(kW)+施工设备功率(kW)设备总功率:包括施工现场使用的各种大型设备的功率,例如起重机、挖掘机、压路机等。
根据设备的型号和规格,可以从设备的技术参数中得到设备的额定功率。
将所有设备的功率相加即可得到设备总功率。
照明总功率:施工现场需要使用大量的照明设备,如灯具和投光灯等。
根据施工现场的情况,可以确定需要安装的照明设备的数量和功率。
将所有照明设备的功率相加即可得到照明总功率。
办公设备功率:施工现场通常也需要使用一些办公设备,如电脑、打印机、空调等。
根据办公设备的型号和规格,可以从设备的技术参数中得到设备的额定功率。
将所有办公设备的功率相加即可得到办公设备功率。
施工设备功率:施工现场还需要使用一些特定的施工设备,如电焊机、钢筋剪切机、钢筋焊接机等。
根据施工设备的型号和规格,可以从设备的技术参数中得到设备的额定功率。
将所有施工设备的功率相加即可得到施工设备功率。
一般情况下,施工现场的临时用电需要考虑一些额外的因素来进行合理的估算,如电力负载率、电源供应能力、电线电缆的长度和类型等。
在计算之前,需要对这些因素进行全面的调研和分析,以确保计算结果的准确性和可行性。
施工现场临时用电计算公式还可以根据实际情况进行调整和优化。
例如,可以根据不同的施工阶段和工序来确定各个参数的具体数值,以适应不同阶段和工序的用电需求变化。
此外,还可以结合节能减排和环保要求,选择高效节能的设备和灯具,从而减少总用电功率的消耗。
总之,施工现场临时用电计算公式是根据实际情况和需要计算的参数来确定的,并且可以根据具体的施工现场要求进行调整和优化。
通过科学合理地计算和规划,可以确保施工现场的临时用电满足需求,并且提高能源利用效率,减少资源浪费。
临时用电计算规则
临时用电计算规则
1.用电器具的功率计算:
-如果有多个用电器具需要计算功率,将它们各自的功率相加。
2.用电时间计算:
-将用电时间转换为小时,如果时间单位是分钟或秒,则除以60。
-如果用电时间不是整数小时,可以四舍五入到最近的整数小时。
3.用电方式计算:
-临时用电可以选择单相电、三相电或异径线供电。
不同的用电方式有不同的计费规则,需要根据供电公司或相关规定确定。
以下以单相电为例进行说明。
4.电费计算公式:
-首先,计算用电量(以千瓦时为单位):
用电量=用电器具的总功率(瓦)×用电时间(小时)/1000
-然后,根据电价确定电费:
电费=用电量(千瓦时)×电价(元/千瓦时)
5.具体计算示例:
假设有一台功率为1000瓦的空调运行了8小时,电费标准为每千瓦时0.5元,则计算过程如下:
-用电量=1000瓦×8小时/1000=8千瓦时
-电费=8千瓦时×0.5元/千瓦时=4元
以上是一种常见的临时用电计算规则,实际计费规则可能根据不同地区、不同供电公司或不同用电场所有所差异,建议在实际运用中结合相关规定进行计算。
现场临时用电计算方式
施工临时供电计算一、确定供电数量建筑工地临时供电,包括动力用电与照明用电两种,在计算用电量时,从以下各点考虑:1.全工地所使用的机械动力设施,其他电气工具及照明用电的数量;2.施工总进度计划中施工巅峰阶段同时用电的机械设施最高数量;3.各种机械设施在工作中需用的情况。
总用电量可按以下公式计算:单班施工时,用电量计算可不考虑照明用电。
各种机械设施以及室内外照明用电定额见表34-40~表 34-42。
由于照明用电量所占的比重较动力用电量要少得多,因此在估计总用电量时能够简化,只要在动力用电量(即公式(34-57)括号中的第一、二两项)之外再加10%作为照明用电量即可。
二、 ?选择电源1.选择建筑工地临时供电电源时须考虑的因素( 1)建筑工程及设施安装工程的工程量和施工进度;(2)各个施工阶段的电力需要量;(3)施工现场的大小;(4)用电设施在建筑工地上的分布情况和距离电源的远近情况;(5)现有电气设施的容量情况。
2.临时供电电源的几种方案( 1)完好由工地周边的电力系统供电,包括在全面动工前把永久性供电外线工程做好,设置变电站;(2)工地周边的电力系统只能供给一部分,尚需自行扩大原有电源或增设临时供电系统以补充其不足;( 3)利用周边高压电力网,申请临时配电变压器;( 4)工地位于边远地区,没有电力系统时,电力完好由临时电站供给。
3.临时电站一般有内燃机发电站,火力发电站,列车发电站,水力发电站。
三、确定供电系统当工地由周边高压电力网输电时,则在工地上设降压变电所把电能从110kV或35kV 降到10kV或 6kV ,再由工地若干分变电所把电能从10kV或6kV降到380/220V 。
变电所的有效供电半径为400~500m。
1.常用变压器工地变电所的网路电压应尽量与永久企业的电压相同,主要为380/220V。
对于3kV 、6kV 、10000kV的高压线路,可用架空裸线,其电杆距离为40~60m,或用地下电缆。
施工现场临时用电计算方式
施工现场临时用电计算方式首先,计算施工现场的用电负荷。
用电负荷是指施工现场所有用电设备和系统的功率总和。
计算用电负荷时,需要考虑到施工现场的用电设备种类和用电时间。
常见的用电设备有起重机、混凝土搅拌机、电焊机、照明设备等。
根据用电设备的功率和数量,可以计算得出用电负荷。
例如,设备A的功率为10kW,设备B的功率为15kW,设备C的功率为20kW,设备A有3台,设备B有2台,设备C有1台,那么用电负荷为(10*3)+(15*2)+(20*1)=95kW。
其次,计算用电设备的功率和数量。
用电设备的功率是指该设备的耗电能力大小,通常以瓦特(W)或千瓦(kW)来表示。
计算用电设备的功率可以通过查看设备的功率标识或者使用功率仪器来测量得到。
同时,根据施工现场的需要,确定使用多少台该设备。
例如,起重机的功率为30kW,需要使用2台,那么用电器的功率和数量就是(30*2)=60kW。
最后,计算用电时间。
用电时间是指施工现场的用电设备和系统需要使用的时间。
用电时间可以根据施工作业的要求来确定,一般可以按照工作日的工作时间来计算。
例如,施工现场的用电设备需要每天使用8小时,那么用电时间就是8小时。
根据用电时间,可以计算出施工现场每天的耗电量。
例如,用电负荷为100kW,用电时间为8小时,那么每天的耗电量就是100kW*8h=800kWh。
总结来说,施工现场临时用电的计算方式主要有三个方面:计算用电负荷、计算用电设备的功率和数量、计算用电时间。
根据这些方面的计算,可以得到施工现场每天的耗电量,从而可以确定供电设备和用电系统的容量和配置。
同时,为了保证施工现场的用电安全和稳定,还需要根据实际情况进行调整和优化。
施工现场临时用电计算公式完整版
施工现场临时用电计算
公式
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
施工现场临时用电计算公式:
∑P1
P=K(K1—— +K2∑P2+K3∑P3+K4∑P4)
COSφ
式中:
P—用电设备总用电容量(Kw),K未预计施工用电系数(~)P1—电动机额定功率(Kw)
P2--电焊机额定容量(KVA)
P3--室内照明容量(Kw)
P4--室外照明容量(Kw)
COSφ--电动机平均功率因数(施工现场最高为~,
一般为~)
K1、K2、K3、K4--需要系数,见下表
需用系数表
用电设备名称台数K备注
电动机
3~10台
K1如施工中需用电加热时,应将其用电量计算进去,为使计算接近实际,式中各顶用电根据不同性质分别计算。
11~30台
30台以上加工厂动力设备
电焊机3~10台
K2 10台以上
室内照明K3
室外照明K4 I线=K X×P÷(31/2(U线×COSφ)
I线:电流
K X:~
U线:380V
COSφ:临时网络系数各种电缆额定电流值。
临时用电计算标准
建筑工程施工临时用电基本计算方法根据JGJ46-2005施工现场临时用电安全技术规程要求,建筑工程施工现场开工前应进行用电负荷计算,由于施工现场用电负荷较集中且电压波动较大,目前施工现场临时用电很多人都是凭经验盲目选择导线、变压器和电器元件,即造成了经济浪费又存在安全隐患;为了确保计算准确,故要求在计算施工现场临时用电时应采用需用系数法分组法进行计算,以便准确地选择电气元件、导线等,确保施工用电安全;计算公式如下: ⑴ 单一分组时计算公式:有功功率计算负荷:Pjs =Kx ×PekW ;无功功率计算负荷: Qjs =Pjs ×tg φkVar ;视在功率计算负荷Sjs =Pjs +QjskVA ;计算负荷电流Ijs =0.383S jsA;⑵ 多分组时计算公式:查表得出cos φ和K ∑系数 有功功率计算负荷:Pjs =K ∑Pjs1+ Pjs1++……PjsnkW ;无功功率计算负荷:Qjs =K ∑Qjs1+ Qjs1++……QjsnkVar ; 视在功率计算负荷Sjs2=Pjs2+Qjs2kVA ;计算负荷电流Ijs = 0.383S jsA; ⑶ 起重设备容量换算到JC=25%时的Pe 计算公式:PS =2×实际Jc ×Pe kW;⑷ 电焊机类换算到JC=100%时的Pe 计算公式: PS =实际Jc ×Se ×cos φkW ;举例说明:某工地用电设备见下表,并选择导线及变压器、总隔离开关、总漏电开关、总电度表、电流互感器等;此举例工程负荷计算仅供参考,根据计算方法结合工程实际情况及负荷要求,请按此步骤进行计算;注:导线选择可按“持续载流量表”查得,电气元件可按手册查得;电压损失△U=7%、导线环境温度按65℃考虑;所选电缆为直埋式,导线为架空式;主要施工临时用电设备表㈠依据表中数据,采取需用系数法分组法计算用电负荷,并选择变压器:⑴已知条件:塔吊1台、施工电梯2台,根据所提供的数据查得:K X= cosφ= tgφ= J C=40%暂载率即:P e=∑P e=1×50+2×25=100kW折算后功率:P S=2×实际Jc×P e=2×4.0×1×50+2×25=kWP js1=K x×P S=×=kWQ js1=tgφ×P js1=×=kVar⑵已知条件:电动混凝土固定泵2台,根据所提供的数据查得:K X = cos φ= tg φ=P e =∑P e =2×70=140kW P js2=K X ×P e =×140=98kW Q js2=tg φ×P js2=×98=kVar⑶ 已知条件:混凝土、砂浆搅拌机械4台,根据所提供的数据查得: K X = cos φ= tg φ=P e =∑Pe =2×3+2×13=32kW P js3=K X ×P e =×32=kW Q js3=tg φ×P js3=×=kVar⑷ 已知条件:木工机械累计功率10台:根据所提供的数据查得: K X = cos φ= tg φ= P e =∑P e =2×+6×+2×3=kWP js4=K X ×P e =×=kW Q js4=tg φ×P js4=×=kVar⑸ 已知条件:钢筋加工机械累机械12台,根据所提供的数据查得: K X = cos φ= tg φ=P e =∑P e =2×3+5+9+5×8=60kW P js5=K X ×P e =×60=42kW Q js5=tg φ×P js5=×14=kVar实际Jc K X = cos φ= tg φ=P e =∑P e =6×2+10×1=22kW P js6=K X ×P e =×22=kW Q js6=tg φ×P js6=×=kVar⑺ 已知条件:电焊机6台,根据所提供的数据查得: K X = cos φ= tg φ= J C =65%暂载率折算后功率:P S =实际Jc ×S e ×cos φ=65.0×30×=kWP js7=K X ×∑P S =×6×=kW Q js7=tg φ×P js7=×=kVar⑻ 已知条件:办公、照明及生活用电15kw 根据所提供的数据查得: K X =1 cos φ=0 tg φ=0P js8=K X ×P e =1×15=15kW Q js8=0kVar S js8=15kVA ⑼ 已知条件:KX =,根据各组负荷计算结果,求得: 总有功功率∑P js =K X P js1+ P js2+……+P js8=kW 总有功功率∑Q js =K X Q js1+ Q js2+…… Q js8=kVA 总视在功率∑S js =2js2js Q P +=22237.15232.58+=kVA考虑综合系数为: 故∑S js =×=kVA由此计算结果选择变压器S e ≥S js 故为400KVA : 查手册选 S9-400/10型 ㈡ 根据表中数据,选择各支路的规格及型号根据计算电流查手册导线及电缆载流量选择:⑴ 已知条件:塔吊1台、施工电梯2台,根据㈠分组计算结果得: P js1=kW Q js1=kVar S js1=2js12js1Q P +=2238.737.95+=kVAI js1 =0.383S js1⨯=0.3832.54⨯=AN1:查手册选支路选用导线为:VV22-4×25+16或BX -5×16 ⑵ 已知条件:电动混凝土固定泵2台,根据㈠部分分组计算结果得:P js2=98kW Q js2=kVar S js2=2js22js2Q P +=2299.9698+=kVAI js2=0.383S js2⨯=0.38398.139⨯=A⑶ 已知条件:混凝土、砂浆搅拌机械4台,根据㈠部分分组计算结果得: P js3=kW Q js3=kVar S js3=2js32js3Q P +=2219.5819.2+=kVAI js3=0.383S js3⨯=0.38342.27⨯=A因电动混凝土固定泵2台,混凝土、砂浆搅拌机械4台集中一处放置故:N2:支路电流为:I js =I js2+I js3=A ;所以查手册选用导线为:VV22-4×95+50或BX -5×95;⑷ 已知条件:木工机械累计功率10台:根据㈠部分分组计算结果得: P js4=kW Q js4=kVar S js4=2js42js4Q P +=22 6.85.81+=kVAI js3=0.383S js3⨯=0.38394.8⨯=A⑸ 已知条件:钢筋加工机械累机械12台,根据㈠部分分组计算结果得: P js5=42kW Q js5=kVar S js6=2js62js6Q P +=2213.217.6+=22kVAI js6=0.383S js6⨯=0.38322⨯=A因木工机械累计功率10台,钢筋加工机械共12台,集中在一个工作区域内故:N3:支路电流为:I js =I js4+I js5=A 所以查手册选用导线为:VV 22-4×35+25或BX-5×35;⑹ 已知条件:混凝土施工小型机械共16台,根据㈠分组计算结果得: P js6=kW Q js6=kVar S js6=2js62js6Q P +=2213.217.6+=22kVAI js6=0.383S js6⨯=0.38322⨯=A⑺ 已知条件:电焊机共6台,根据㈠分组计算结果得: P js7=kW Q js7=kVar S js7=2js72js7Q P +=2245.2622.86+=kVAI js7=0.383S js7⨯=0.3837.50⨯=A因施工用小型机械共16台和电焊机共6台为主体施工所用设备故需单独设一分箱供电:N4:查手册选支路电流为:I js =I js6+I js7=A 所以选用导线为:VV 22-4×25+16或BX -5×25⑻ 已知条件:办公、照明及生活用电共15 kw,根据㈠分组计算结果得: P js8=15kW S js8=15kVA I js8=0.383S js8⨯=0.38315⨯=AN5:支路电流为:I js8=A 查手册选用导线为:VV 22-5×4或BX -5×16架空敷设 ㈢ 根据所提供的数据,选择总隔离开关选、总漏电开关选、总电度表的规格及型号;据㈠部分分组计算结果得:总有功功率∑P js =K X P js1+ P js2+……+P js8=kW 总有功功率∑Q js =K X Q js1+ Q js2+…… Q js8=kVar总视在功率∑S js =2js2js Q P +=22237.15232.58+=kVA总电流I js =0.383S js⨯=0.38317.332⨯=A查手册选择总隔离开关HD13-600/31、总漏电开关DZ20L -630/430150mA 、 总电度表DT862-6A 、电流互感器-600/5;。
施工现场临时用电计算方式
施工现场临时用电计算方式公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]施工现场临时用电计算一、计算用电总量方法一:P=~(k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4)公式中:P——供电设备总需要容量(KVA)(相当于有功功率Pjs)——电动机额定功率(KW)P1P——电焊机额定功率(KW)2——室内照明容量(KW)P3P——室外照明容量(KW)4Cosφ——电动机平均功率因数(最高为~,一般为~)方法二:①各用电设备组的计算负荷:有功功率:P js1=Kx×ΣPe无功功率:Q js1=P js1×tgφ视在功率:S js1=(P2 js1 + Q2 js1)1/2=P js1/COSφ=Kx×ΣPe /COSφ公式中:Pjs1--用电设备组的有功计算负荷(kw)Qjs1--用电设备组的无功计算负荷(kvar)Sjs1--用电设备组的视在计算负荷(kVA)Kx--用电设备组的需要系数Pe--换算到Jc(铭牌暂载率)时的设备容量②总的负荷计算:P js=Kx×ΣP js1Q js=P js×tgφS js=(P2 js + Q2 js)1/2公式中:Pjs--各用电设备组的有功计算负荷的总和(kw)Qjs--各用电设备组的无功计算负荷的总和(kvar)Sjs--各用电设备组的视在计算负荷的总和(KVA)Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一:W=K×P/ COSφ公式中:W——变压器的容量(KW)P——变压器服务范围内的总用电量(KW)K——功率损失系数,取~Cosφ——功率因数,一般为根据计算所得容量,从变压器产品目录中选择。
方法二:Sn≥Sjs(一般为~Sjs)公式中:Sn --变压器容量(KW)Sjs--各用电设备组的视在计算负荷的总和(KVA)三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式:I= P/√3 V COSφ(≈~2P)二线制线路上的电流计算公式:I= P/ V COSφ公式中:I——导线中的负荷电流(A)V——供电电压(KV)P——变压器服务范围内的总用电量(KW)Cosφ——功率因数,一般为②按允许电压降选择导线截面S=∑(P L) / C △U公式中:S——导线截面(mm2)∑(PL)——负荷力矩的总和(kW·m)(P—有用功率,L--线路长度)C——计算系数,•三相四线制供电线路时,铜线的计算系数CCU=77,铝线的计算系数为CAL=;在单相220V供电时,铜线的计算系数CCU=,铝线的计算系数为CAL=。
施工现场临时用电计算公式
K1、K2、K3、K4——需要系数,见下表
需用系数表
用电设备名称
台数
K
备注
电动机
3~10台
K1
0ቤተ መጻሕፍቲ ባይዱ7
如施工中需用电加热时,应将其用电量计算进去,为使计算接近实际,式中各顶用电根据不同性质分别计算。
11~30台
0。6
30台以上
0.5
加工厂动力设备
0。5
电焊机
3~10台
K2
0。6
10台以上
0。5
室内照明
K3
0。6
室外照明
K4
1。0
I线=KX×P÷(31/2(U线×COSφ)
I线:电流
KX:0。7~0.8
U线:380V
COSφ:临时网络系数0。85
各种电缆额定电流值
施工现场临时用电计算公式:
∑P1
P=K(K1—— +K2∑P2+K3∑P3+K4∑P4)
COSφ
式中:
P-用电设备总用电容量(Kw),K未预计施工用电系数(1.05~1.1)
P1—电动机额定功率(Kw)
P2——电焊机额定容量(KVA)
P3——室内照明容量(Kw)
P4——室外照明容量(Kw)
COSφ-—电动机平均功率因数(施工现场最高为0.75~0.78,
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
施工临时供电计算
一、确定供电数量
建筑工地临时供电,包括动力用电与照明用电两种,在计算用电量时,从下列各点考虑:1.全工地所使用的机械动力设备,其他电气工具及照明用电的数量;
2.施工总进度计划中施工高峰阶段同时用电的机械设备最高数量;
3.各种机械设备在工作中需用的情况。
总用电量可按以下公式计算:
单班施工时,用电量计算可不考虑照明用电。
各种机械设备以及室内外照明用电定额见表34-40~表34-42。
由于照明用电量所占的比重较动力用电量要少得多,所以在估算总用电量时可以简化,只要在动力用电量(即公式(34-57)括号中的第一、二两项)之外再加10%作为照明用电量即可。
二、选择电源
1.选择建筑工地临时供电电源时须考虑的因素
(1)建筑工程及设备安装工程的工程量和施工进度;
(2)各个施工阶段的电力需要量;
(3)施工现场的大小;
(4)用电设备在建筑工地上的分布情况和距离电源的远近情况;
(5)现有电气设备的容量情况。
2.临时供电电源的几种方案
(1)完全由工地附近的电力系统供电,包括在全面开工前把永久性供电外线工程做好,设置变电站;
(2)工地附近的电力系统只能供给一部分,尚需自行扩大原有电源或增设临时供电系统以补充其不足;
(3)利用附近高压电力网,申请临时配电变压器;
(4)工地位于边远地区,没有电力系统时,电力完全由临时电站供给。
3.临时电站
一般有内燃机发电站,火力发电站,列车发电站,水力发电站。
三、确定供电系统
当工地由附近高压电力网输电时,则在工地上设降压变电所把电能从110kV或35kV降到10kV或6kV,再由工地若干分变电所把电能从10kV或6kV降到380/220V。
变电所的有效供电半径为400~500m。
1.常用变压器
工地变电所的网路电压应尽量与永久企业的电压相同,主要为380/220V。
对于3kV、6kV、10000kV的高压线路,可用架空裸线,其电杆距离为40~60m,或用地下电缆。
户外380/220V 的低压线路亦采用裸线,只有与建筑物或脚手架等不能保持必要安全距离的地方才宜采用绝缘导线,其电杆间距为25~40m。
分支线及引入线均应由电杆处接出,不得由两杆之间接出。
配电线路应尽量设在道路一侧,不得妨碍交通和施工机械的装、拆及运转,并要避开堆料、挖槽、修建临时工棚用地。
室内低压动力线路及照明线路,皆用绝缘导线。
2,配电导线的选择
导线截面的选择要满足以下基本要求:
(1)按机械强度选择:导线必须保证不致因一般机械损伤折断。
在各种不同敷设方式下,导线按机械强度所允许的最小截面见表34-43。
式中 S——导线截面(mm2);
M——负荷矩(kW•m);
P——负载的电功率或线路输送的电功率(kW);
L——送电线路的距离(m);
ε——允许的相对电压降(即线路电压损失)(%);照明允许电压降为2.5%~5%,电动机电压不超过±5%;
C——系数,视导线材料、线路电压及配电方式而定。
所选用的导线截面应同时满足以上三项要求,即以求得的三个截面中的最大者为准,从电线产品目录中选用线芯截面。
亦可根据具体情况抓住主要矛盾。
一般在道路工地和给排水工地作业线比较长,导线截面由电压降选定;在建筑工地配电线路比较短,导线截面可由容许电流选定;在小负荷的架空线路中往往以机械强度选定。
3.计算例题
[例] 为某中学建筑工程的施工做出供电设计。
该工程施工的已知条件如下:
(1)施工平面布置图(图34-43);
2)施工动力用电情况:
1)QT1-6型塔式起重机一台,其行走电动机为7.5×2kW,起重电动机为22kW,回转电动机为3.5kW;
2)单筒式卷扬机1台,电动机功率为14kW;
3)400L混凝土搅拌机1台,电动机为10kW;
4)滤灰机1台,电动机为4.5kW;
5)电动打夯机3台,每台电动机为1kW;
6)振动器5台,每台电动机为2.8kW。
设计步骤:
(1)估算施工用电总容量,选择配电变压器
施工现场所用全部动力设备的总功率为:
ΣP=7.5×2+22+3.5+14+10+4.5+1×3+2.8×5=86.0kW
此工地所用电动机虽然已在10台以上,但其主要负荷是塔式起重机,而塔式起重机的各台电机往往要同时工作,甚至满载运行。
所以需要系数K应该选得大一些。
这里,选用K=0.7,cosφ=0.75。
这样,动力用电容量即为:
P动=KΣP/cosφ=0.7×86.0/0.75=80.3kV A
再加10%的照明用电,算出施工用电总容量为:
P=1.10×P动=1.10×80.3=88.3kV A
当地高压电为三相10000V,施工动力用电需三相380V电源,照明需单相220V电源,按上述要求可选得SL7-100/10型三相降压变压器,其主要技术数据为:额定容量100kVA,高压额定线电压10kV,低压额定线电压为0.4kV,作Y接使用。
(2)确定变压器的位置和配电线路的布局
根据现场高压电源线路情况,以及变压器装置地点应注意的一些原则,变压器的位置以西北角为宜(图34-43)。
塔式起重机配电盘设在轨道西端。
卷扬机配电盘的位置(即井架控制棚的位置)与井架间的距离,应等于或稍大于井架的总高度,并以能看清被吊物为准。
混凝土搅拌机设置在水泥库附近,且在塔式起重机一侧。
根据现场临时设施和路灯照明等的需要,配电线路分两路,在总配电盘上(位置在变压器旁)分别由总刀闸进行控制。
(3)配电导线截面的选择
为了安全和节约起见,选用BLX型橡皮绝缘铝导线,按两路分别进行计算。
1路(北路)导线截面的选择:
1)按导线的允许电流选择该路的工作电流为:
3)按机械强度选择由表34-43中得知,橡皮绝缘铝线架空敷设时,其截面不得小于10mm2。
最后,为了同时满足上述三者要求,1路导线的截面应选用10mm2。
2路(西段与南段)导线截面的选择:
这一路由于主要负荷是塔式起重机,而塔式起重机距变压器较近,南段线路上负荷量并不大,需要系数也较低,故2路导线可按两段来考虑,即自变压器总配电盘至塔式起重机分支的电杆为一段(简称西段),此段需考虑到2路的全部负荷量;自塔式起重机分支的电杆至最后一根电杆为另一段(简称南段),此段只要考虑卷扬机、振捣器以及打夯机等的用电量即可。
1)西段导线截面的选择由于这段线路较短,而负荷量较大,显然其主要矛盾将表现在导线的容许电流方面。
因此只要计算出线路上的工作电流,按表34-44中导线的持续容许电流来选即可。
2路所带用电设备的总功率为:
ΣP(2)=7.5×2+22+3.5+14+1×3+2.8x5=71.5kW
若K0按0.9考虑,且仍取cosφ=0.75,那么其总工作电流为
由表34-45中查得,选截面为50mm2的橡皮绝缘铝线即可满足要求,中线则选用小1号35mm2的即可。
2)南段导线截面的选择由于这段线路所带负荷的设备功率仅为ΣP(3)=14+1×3+2.8×5=31kW,再加上这些机具的需要系数并不很高,线路电流就不会很大,且线路并不太长,线路的电压降也不是主要矛盾,因此按照导线的机械强度选择10mm2的橡皮绝缘铝线。
自2路分支杆到塔式起重机配电盘这段支线的导线是专门供给塔式起重机用电的,所以它的截面即可按塔式起重机的需要进行选择。
由产品说明书中得知,国产QT1-6型塔式起重机所采用的电源馈电电缆的型号为YHC(移动式铜芯软电缆)3×16+1×6(即三芯16mm2,
第四芯供接地接零保护用,截面为6mm2),与此电缆相对应,橡皮绝缘铝线架空敷设时,选用。
(4)绘制施工现场电力供应平面图
在施工平面布置图上,画出变压器的安装位置,低压配电线路的走向以及电杆位置,并标出所用导线的型号与规格(图34-43)。
其标注方法如下:a-b(c×d),其中a表示支路编号,b为导线型号,c为导线根数,d为导线截面积。
如图34-43中的1-BLX(4×10)即表示第一路采用BLX型导线,10m2的4根。
