停电更换架空地线耐张线夹
35～500kV架空输电线路停电更换整串耐张绝缘子标准化作业指导书
序号
防范类型
危险点
控制措施
1
触电
作业开始前未进行验电、挂接地线
1）工作负责人宣读完工作票、交待安全措施后，各工作组应在工作地段各端和工作地段内有可能反送电的各分支线都应进行验电和接地。
2）验电时应带绝缘手套，并设专人监护。与带电体保持足够的安全距离。
临近带电体作业，对带电体安全距离不够
现场设监护人，必须满足安全规程表4临近或交叉其他电力线工作的安全距离规定。
2）杆塔上摆放物件时要采取防坠落措施。塔杆下作业人员要正确戴安全帽
7
导线脱落
更换绝缘子未使用二次保护绳
移动导线作业前应做好二次保护
8
特殊环境及异常天气
危及作业人员安全
1）作业指导书及施工方案应结合现场环境制定相应的安全措施。在现场环境发生变化后安全措施应及时根据现场情况作出相应的调整
2）遇有异常天气影响作业安全时，工作负责人和监护人应及时停止工作。
9
地钻
3～5T
只
1
配合机动绞磨使用。
10
钢丝绳
φ14～20
米
配合机动绞磨使用，根据现场实际选择型号及长度。
11
钢丝绳套
φ14～20
根
2
根据电压等级选择，根据现场情况调整数量。
12
后备保护绳
3.0m×12T(锦纶绞制) 220kV用4.8m×12T(锦纶绞制）500kV用
副
1
根据电压等级及导线型号选择，根据现场实际调整长度（也可用钢丝绳）。
3
工作任务
作业时间
作业地点
工作负责人
采用的作业方法
使用紧线装置转移导线荷载后更换整串绝缘子
4工作日程安排
220kV线路停电更换架空地线作业指导书
220kV路线停电更换架空地线作业指导书一、引言本指导书旨在为220kV路线停电更换架空地线作业提供详细指导。
架空地线是电力路线的重要组成部份，其作用是提供电力路线的保护和接地功能。
在路线运行过程中，由于各种原因，架空地线可能需要进行更换。
本指导书将从作业准备、安全措施、作业步骤等方面进行详细说明，以确保作业的安全和顺利进行。
二、作业准备1. 作业计划：制定详细的作业计划，包括作业时间、地点、人员安排等内容。
确保作业过程中的协调和顺利进行。
2. 物资准备：准备所需的架空地线、工具、设备等物资，确保其质量和数量满足作业需求。
3. 人员培训：对参预作业的人员进行必要的培训，包括安全操作规程、作业流程等内容，确保其具备相关技能和知识。
三、安全措施1. 作业区域隔离：在作业现场周围设置明显的隔离标志，确保无关人员不进入作业区域。
2. 作业人员防护：作业人员应佩戴符合国家标准的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。
3. 电力停电：在进行架空地线更换作业前，必须确保路线停电，以避免电击事故的发生。
4. 作业现场清理：在作业完成后，及时清理作业现场，确保无杂物和危（wei）险隐患。
四、作业步骤1. 路线停电：按照工作票的要求，对路线进行停电操作，确保作业安全进行。
2. 架空地线拆除：使用合适的工具和设备，拆除原有的架空地线。
在拆除过程中，注意保护路线设备，避免损坏。
3. 架空地线安装：按照设计要求，将新的架空地线进行安装。
确保安装位置准确、坚固可靠。
4. 接地处理：对新安装的架空地线进行接地处理，确保接地电阻符合要求。
5. 路线恢复供电：在完成架空地线更换作业后，按照工作票的要求，进行路线的恢复供电。
五、注意事项1. 作业期间，严禁吸烟、使用明火等可能引起火灾的行为。
2. 作业人员应保持清醒，严禁酒后作业。
3. 在作业过程中，严格按照操作规程进行，不得擅自改变作业步骤。
4. 如遇恶劣天气或者其他不可抗力因素，应及时中止作业，并采取相应的安全措施。
110kV线路更换架空地线线夹作业指导书
编号:Q/BC-AZ-034 110kV线路停电更换架空地线线夹作业指导书
（范本）
编写: _________________ 年—月—日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本指导书适用于天津电力公司北辰供电分公司110kV线路停电更换架空地线线夹的停电检修作业。
2引用文件
国家电网公司电力安全工作规程(电力线路部分)
GBJ 233—90《110〜500kV架空电力线路施工及验收规范》
GBJ 50312—200《110〜500kV架空送电线路施工及验收规范》
DL/T 5092—1999《110〜500kV架空送电线路设计技术规程》
DL/T 741 —2001《架空送电线路运行规程》
DL/T —2004《电力建设安全工作规程》第二部分：架空电力线路
国家电网公司110 ( 66) kV—500kV架空输电线路运行规范
国家电网公司110 ( 66) kV—500kV架空输电线路检修规范
天津市电力公司《天津市电力公司架空送电线路运行规程》
3修前准备
1准备工作安排
2召开班前会
人员要求
工器具
材料
危险点分析
安全措施
作业分工
4作业程序
作业开工
作业内容及标准
竣工
5消缺记录
6验收总结
7指导书执行情况评估。
10kV架空线路耐张线夹与开关更换和通道清理三措一案
10KV线路耐张线夹与开关更换及通道清理工程三措一案二0一四年月批准：年月日审核：年月日编写：年月日一、编写依据（1）、国家电网公司输变电工程施工项目部标准化工作手册（2）、国家电网基建《国家电网公司基建安全管理规定》〔2011〕1753号（3）、国家电网基建《国家电网公司基建质量管理规定》〔2011〕1759号（4）、国家电网基建国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）〔2011〕1758号（5）、工程合同、设计文件对项目工期目标的要求（6）、与该工程相关的当地行政法规.（7）、企业的质量目标、安全目标.生产要素配置.进度安排计划。
一、工程概况对10kV宏源533、达斯535线双回；鸿利547、金瑞538线双回；欧人531、闽峰549线双回；南翔530、笔业551线双回的隐患进行整治。
1、更换耐张线夹（原裸导线的耐张线夹更换为绝缘导线的耐张线夹）.数量480只左右。
2、对线路的全部搭接点（如并沟线夹、验电环、防雷金具、开关等）进行行登杆检查.对检查过程中发现有安全隐患的进行整改。
3、对线路增设接地环电环（视现场勘察后确定安装数量及位置）。
4、对线路进行通道清理。
5、地形、地质及交通情况本工程地形为：平地100%.车辆运输：3公里.人力运输：0.1公里。
工程目标（一）安全施工目标（一）不发生较大人身伤亡事故。
（二）不发生基建原因引起的重大电网及设备事故。
（三）不发生重大施工机械设备损坏事故。
（四）不发生有人员责任的重大火灾事故。
（五）不发生重大环境污染事件。
（六）不发生负主要责任的特大交通事故。
（七）不发生基建原因造成对社会有重大影响的安全事件。
（二）质量目标（一）工程“零缺陷” 移交。
（二）按公司规定实现工程达标投产及创优目标。
（三）“标准工艺” 应用率达到公司要求。
（四）不发生下列及以上质量事件。
1. 设备在安装、调试期间. 由于保管、操作不当. 造成设备严重损坏需返厂进行返修处理. 但不影响设备的正常使用和工程寿命；2. 由于工艺差错、构件规格和加工问题. 造成批量返工。

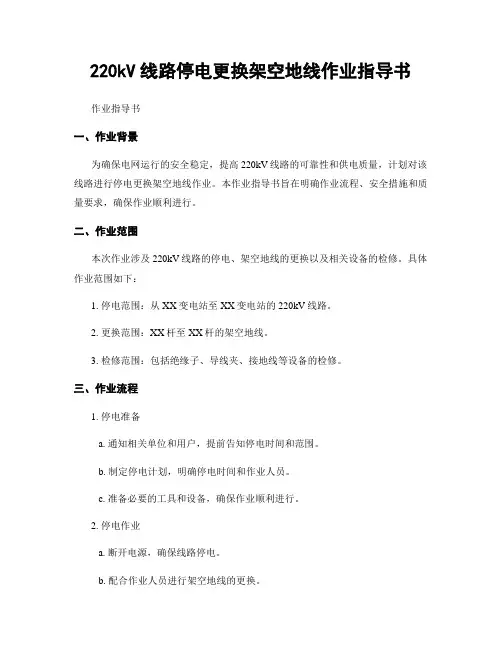

220kV线路停电更换架空地线作业指导书
220kV线路停电更换架空地线作业指导书作业指导书一、作业背景为确保电网运行的安全稳定，提高220kV线路的可靠性和供电质量，计划对该线路进行停电更换架空地线作业。
本作业指导书旨在明确作业流程、安全措施和质量要求，确保作业顺利进行。
二、作业范围本次作业涉及220kV线路的停电、架空地线的更换以及相关设备的检修。
具体作业范围如下：1. 停电范围：从XX变电站至XX变电站的220kV线路。
2. 更换范围：XX杆至XX杆的架空地线。
3. 检修范围：包括绝缘子、导线夹、接地线等设备的检修。
三、作业流程1. 停电准备a. 通知相关单位和用户，提前告知停电时间和范围。
b. 制定停电计划，明确停电时间和作业人员。
c. 准备必要的工具和设备，确保作业顺利进行。
2. 停电作业a. 断开电源，确保线路停电。
b. 配合作业人员进行架空地线的更换。
c. 检查设备的完好性和安装质量，确保符合相关标准。
3. 检修作业a. 对绝缘子进行清洁和检查，确保绝缘性能良好。
b. 对导线夹进行检修和更换，确保夹紧力合适。
c. 检查接地线的接地情况，确保接地电阻符合要求。
4. 试验验收a. 进行架空地线的绝缘电阻测试，确保绝缘性能良好。
b. 进行导线夹的夹紧力测试，确保夹紧力合适。
c. 进行接地电阻测试，确保接地情况良好。
四、安全措施1. 作业人员必须具备相关资质和技能，严禁无证人员参与作业。
2. 作业前必须进行安全交底，明确作业风险和防范措施。
3. 作业现场必须设置明显的警示标识，确保他人不误进入。
4. 作业人员必须佩戴符合要求的个人防护装备，如安全帽、绝缘手套等。
5. 作业期间必须严格按照操作规程进行作业，禁止违章操作。
五、质量要求1. 架空地线的更换必须符合相关标准和规范要求。
2. 设备的检修必须确保完好性和安装质量。
3. 试验验收结果必须符合相关规范和要求。
六、作业总结1. 完成作业后，及时清理作业现场，确保无遗留物和安全隐患。
110～220kV架空送电线路停电更换耐张杆塔单片绝缘子现场作业程序卡
220kV架空送电线路停电更换耐张杆塔单片绝缘子现场作业程序卡1. 作业人员配备共6人：工作负责人1名，杆上作业人员2名，地面配合人员3名。
2. 主要工器具配备3. 工作前准备作业前，工作负责人应作好本次作业的准备工作，其主要内容包括：3.1 现场踏勘在工作开始前，查明杆塔所处地形情况，零值、自爆绝缘子片数及所处位置情况，必要时工作票签发人、工作负责人（技术员）及相关人员应先对绝缘子更换现场进行踏勘。
3.2 相关资料查找待更换绝缘子相关资料，内容包括所在杆塔高度、所处耐张段导线应力、绝缘子型号及产地、绝缘子串数。
3.3 工作票及任务单工作票签发人根据现场调查情况及相关资料签发工作票及任务单，工作负责人确认无误后接收工作票及任务单。
3.4 材料准备及要求。
工作负责人根据零值、自爆数量配备足够的良好绝缘子和相关材料，绝缘子型号和规格应和待更换的绝缘子保持一致。
3.5 危险点分析预控表2 危险点分析预控4. 二交一查（1）工作前，工作负责人检查工作票所列安全措施及注意事项是否正确完备和工作许可人所做的安全措施及注意事项是否符合现场实际条件，必要时予以补充；工作负责人应召集工作班成员进行“二交一查”，包括交代工作任务、安全措施及注意事项和技术措施，进行危险点告知，检查人员状况和工作准备情况。
（2）全体工作班成员明确工作任务、安全措施及注意事项、技术措施和危险点后在工作票上签字。
5. 明确人员分工（1）工作负责人1名，负责工作组织、监护；（2）杆上作业人员2名，负责验电接地和更换绝缘子；（3）地面作业人员1名，负责配合传递工器具材料等。
6. 核对现场（1）作业人员开始登塔作业前，须认真核对现场线路双重命名、塔号、色标，确认无误后方可登塔；（2）工作负责人应确认现场情况与踏勘情况相符。
7. 安全措施及注意事项（1）严格执行工作票制度，以及停电、验电、挂接地线的安全技术措施；（2）主要承力工具及保护钢丝应根据所在耐张段应力大小核验，严禁以小代大；（3）对于单串绝缘子必须做好防导线脱落的保护措施；（4）同塔架设双回路线路进行绝缘子更换时，作业人员活动范围及其所携带的工具、材料等，与带电导线最小距离不得小于1.50 m（110 kV）；3.00m（220 kV）。
10kV架空线路耐张线夹与开关更换及通道清理三措一案教程文件
精品文档10KV线路耐张线夹与开关更换及通道清理工程三措一案月二一四年0精品文档．精品文档批准：年月日年月日审核：日月年编写：精品文档．精品文档一、编写依据（1）、国家电网公司输变电工程施工项目部标准化工作手册（2）、国家电网基建《国家电网公司基建安全管理规定》〔2011〕1753号（3）、国家电网基建《国家电网公司基建质量管理规定》〔2011〕1759号（4）、国家电网基建国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）〔2011〕1758号（5）、工程合同、设计文件对项目工期目标的要求（6）、与该工程相关的当地行政法规，（7）、企业的质量目标、安全目标，生产要素配置，进度安排计划。
一、工程概况对10kV宏源533、达斯535线双回；鸿利547、金瑞538线双回；欧人531、闽峰549线双回；南翔530、笔业551线双回的隐患进行整治。
1、更换耐张线夹（原裸导线的耐张线夹更换为绝缘导线的耐张线夹），数量480只左右。
2、对线路的全部搭接点（如并沟线夹、验电环、防雷金具、开关等）进行行登杆检查，对检查过程中发现有安全隐患的进行整改。
3、对线路增设接地环电环（视现场勘察后确定安装数量及位置）。
4、对线路进行通道清理。
5、地形、地质及交通情况本工程地形为：平地100%，车辆运输：3公里，人力运输：0.1公里。
工程目标（一）安全施工目标精品文档．精品文档（一）不发生较大人身伤亡事故。
（二）不发生基建原因引起的重大电网及设备事故。
（三）不发生重大施工机械设备损坏事故。
（四）不发生有人员责任的重大火灾事故。
（五）不发生重大环境污染事件。
（六）不发生负主要责任的特大交通事故。
（七）不发生基建原因造成对社会有重大影响的安全事件。
（二）质量目标（一）工程“零缺陷”移交。
（二）按公司规定实现工程达标投产及创优目标。
（三）“标准工艺”应用率达到公司要求。
（四）不发生下列及以上质量事件。
1. 设备在安装、调试期间，由于保管、操作不当，造成设备严重损坏需返厂进行返修处理，但不影响设备的正常使用和工程寿命；2. 由于工艺差错、构件规格和加工问题，造成批量返工。
10kV架空线路耐张线夹与开关更换及通道清理三措一案
10kV架空线路耐张线夹与开关更换及通道清理三措一案10KV线路耐张线夹与开关更换及通道清理工程三措一案二0一四年月批准：年月日审核：年月日编写：年月日一、编写依据（1）、国家电网公司输变电工程施工项目部标准化工作手册（2）、国家电网基建《国家电网公司基建安全管理规定》〔2011〕1753号（3）、国家电网基建《国家电网公司基建质量管理规定》〔2011〕1759号（4）、国家电网基建国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）〔2011〕1758号（5）、工程合同、设计文件对项目工期目标的要求（6）、与该工程相关的当地行政法规，（7）、企业的质量目标、安全目标，生产要素配置，进度安排计划。
一、工程概况对10kV宏源533、达斯535线双回；鸿利547、金瑞538线双回；欧人531、闽峰549线双回；南翔530、笔业551线双回的隐患进行整治。
1、更换耐张线夹（原裸导线的耐张线夹更换为绝缘导线的耐张线夹），数量480只左右。
2、对线路的全部搭接点（如并沟线夹、验电环、防雷金具、开关等）进行行登杆检查，对检查过程中发现有安全隐患的进行整改。
3、对线路增设接地环电环（视现场勘察后确定安装数量及位置）。
4、对线路进行通道清理。
5、地形、地质及交通情况本工程地形为：平地100%，车辆运输：3公里，人力运输：0.1公里。
工程目标（一）安全施工目标（一）不发生较大人身伤亡事故。
（二）不发生基建原因引起的重大电网及设备事故。
（三）不发生重大施工机械设备损坏事故。
（四）不发生有人员责任的重大火灾事故。
（五）不发生重大环境污染事件。
（六）不发生负主要责任的特大交通事故。
（七）不发生基建原因造成对社会有重大影响的安全事件。
（二）质量目标（一）工程“零缺陷”移交。
（二）按公司规定实现工程达标投产及创优目标。
（三）“标准工艺”应用率达到公司要求。
（四）不发生下列及以上质量事件。
1. 设备在安装、调试期间，由于保管、操作不当，造成设备严重损坏需返厂进行返修处理，但不影响设备的正常使用和工程寿命；2. 由于工艺差错、构件规格和加工问题，造成批量返工。
架空线路用预绞式耐张线夹
1.架空线路用预绞式耐张线夹架空线路用预绞式耐张线夹是专门为架空线路的安装而专业设计的，它结构简单，性能可靠，能够承受导线、地线及拉线的全张力，通过与心形拉紧环的配合，将导线、地线及拉线连接至耐张杆塔上，经过实际运行证明它能满足电力系统要求的高可靠性和经济性等要求。
功能和特点：○预绞式耐张线夹为主要推荐线夹，它完全可以替代现有的螺栓型耐张线夹和所有结构形式的楔型线夹以及压缩型耐张线夹等常规形式的耐张线夹。
○预绞式耐张线夹的独特设计，可以减少由振动及舞动引起的动态应力，防止由于导线、地线及拉线反复拗折，引起因材料疲劳而发生断股现象，且本身具有一定的防振功能，能提高导线、地线及拉线的耐振能力。
○预绞式耐张线夹以一定的长度均匀地缠绕在导线、地线及拉线外面，将导线、地线及拉线所受的应力均匀分布在一个比其它型式耐张线夹的受力区域大得多的区域上，使导线、地线及拉线无有害的应力集中点。
○预绞式耐张线夹强度高，其握力可达到导线、地线及拉线计算拉断力的100% 以上。
○导线、地线及拉线处于各种张力状态下，预绞式耐张线夹始终能够保持在握紧状态，在遇到极度恶劣的环境、张力、冲击、极端温度下，线夹依然能正常运行，握力永不释放。
○预绞式耐张线夹材质与所包裹物（绞线）完全一致，从而保证较强的耐腐蚀性。
○预绞式耐张线夹的特殊设计，避免了螺栓、螺母、垫圈和其它部件在安装或运行其间丢失或损坏的可能。
○预绞式耐张线夹运行中有很高的可靠性，对输、配电线路有良好的保护性，从而保证电力系统运行的良好经济性。
○预绞式耐张线夹的安装质量受安装工人人为因素的影响小，安装质量一致性好，且安装过程不会损伤导线、地线及拉线。
○预绞式耐张线夹的安装简便快捷，在现场无需任何工具，由一人便可迅速徒手完成安装；○预绞式耐张线夹具有安装方便、运输费用低、美观整洁等优点。
预绞式耐张线夹使用注意事项：□本产品宜单次使用，不宜重复使用该产品。
□本产品的安装人员必须经过专业的安装训练。
10kV架空线路停电更换耐张绝缘子作业指导书
编号：Q/CSG-YNPG-PDZYS0022015(1)
一、基本信息
作业班组
作业开始时间
作业结束时间
作业任务
工作地点
工作负责人
工作人员
班长确认
二、作业前准备
序号
准备项
准备次项
准备项内容（填写人： ）
工作负责
人确认
1
出发前准备
工器具
卸扣、卡线器、紧线器、后备保护钢丝绳、钢丝绳、绝缘手套、接地线、临时接地棒、验电器、双保险安全带、反光衣、警示牌、安全围栏、吊物绳、脚踏板/脚扣、钢锯、个人工具、急救包。
（3）作业人员戴绝缘手套，在工作地点各端验明无电压后挂接地线，过程设专人监护。
（4）挂接地线时应先接接地端，后接导线端，注意人体不得碰触接地线。
确认( )
2
挂吊物绳
将吊物绳挂在合适位置。
确认( )
3
更换耐张绝缘子
（1）作业人员选择合适位置系好安全带，用吊物绳将钢丝绳、后备保护钢丝绳及紧线工具传递到使用位置。
（7）拆除绝缘子的连接金具。
（8）用吊物绳将绝缘子吊落地面。
（9）地勤人员检查新绝缘子完好无损、表面清洁后，安装绝缘子的连接金具，检查各部分连接紧固，螺栓穿向正确，开口销、弹簧销完全到位，用吊物绳将绝缘子传递至杆上人员处。
（10）检查绝缘子安装固定牢固。
（11）放松紧线器，恢复绝缘子受力。
（12）检查各金具连接及绝缘子受力情况合格后拆除紧线器、后备保护绳，清点好工具，用绳索传递至地面。
（以下打勾）
型号
数量
型号
数量
外观检查
合格
不合格
五、作业终结
中国南方电网超高压输电公司超高压输电线路标准化作业指导书_百(精)
附件:中国南方电网超高压输电公司超高压输电线路标准化作业指导书前言架空输电线路巡视、检测、维修质量的好坏对保证输电线路安全运行具有重要作用,为了严格执行相关的规程、规范、标准及其它规定,规范超高压架空输电线路巡视、维护和检修作业,保证巡检人员安全、优质地完成各项现场工作,确保作业人员的人身安全及南方电网西电东送主网架的安全稳定,超高压输电公司根据巡检工作的需要,组织编写了《中国南方电网超高压输电公司超高压输电线路标准化作业指导书》,并组织有关专业人员进行了认真审查。
本作业指导书是依据国家有关标准、规程和规范并,并结合公司系统各运行单位输电线路运检工作人员的现场工作经验而制定的,适用于超高压输电公司系统500kV交流架空输电线路及±500kV直流架空输电线路。
110kV~220kV交流架空输电线路可参照执行。
目录前言 (1目录 (2线路巡视标准化作业指导书 (61线路定期巡视标准化作业指导书 (62 线路特殊巡视标准化作业指导书 (103 线路夜间巡视标准化作业指导书 (134 线路故障巡视标准化作业指导书 (165 监察巡视标准化作业指导书 (20附录1 线路定期巡视工作单 (22附录2线路巡视汇报表 (23附录3 重大、紧急缺陷汇报单 (24线路检测标准化作业指导书 (251 测量杆塔倾斜度标准化作业指导书 (25附图测量点示意图 (29附表杆塔倾斜测量记录表 (302 测量导线对交叉、跨越物净空距离标准化作业指导书 (313 测量导、地线弧垂标准化作业指导书 (35附图弧垂观测视图 (38附表导地线弧垂测量记录表 (394 停电检测陶瓷绝缘子电阻值标准化作业指导书 (40附表检测记录表 (435 测量杆塔接地电阻值标准化作业指导书 (46附表接地电阻摇测现场记录表 (496 开挖检查杆塔接地网标准化作业指导书 (50附表接地网开挖检查记录表 (537 开挖检查杆塔拉线棒标准化作业指导书 (54附表拉棒检查记录表 (578停电走线检查导线及金具运行情况标准化作业指导书 (58 附表检修质检验收记录表 (619 带电走线检查导线及金具情况作业指导书 (62附表走线检查记录表 (6810带电悬挂、拆取模拟盐密绝缘子标准化作业指导书 (69 附表质检验收记录表 (7411带电检测陶瓷绝缘子电阻值标准化作业指导书 (75线路维修标准化作业指导书 (811砍伐通道树、竹标准化作业指导书 (81附表维修质检验收表 (852 清除塔基上边坡危石标准化作业指导书 (86附表维修质检验收表 (903 治理杆塔下边坡塌方,基础不稳定标准化作业指导书 (91 附表维修质检验收表 (964停电更换悬垂单片绝缘子标准化作业指导书 (975停电更换V型串单片绝缘子标准化作业指导书 (1026停电更换悬垂串整串绝缘子标准化作业指导书 (107附表检修质检验收表 (1127停电更换V型串整串绝缘子标准化作业指导书 (113附图工具组装图 (118附表检修质检验收表 (118附表检修质检验收表 (1198停电更换耐张单片绝缘子作业指导书 (120附表检修质检验收表 (1249停电更换耐张整串绝缘子标准化作业指导书 (125附表检修质检验收表 (13010架空地线放置地面停电补强标准化作业指导书 (131附表检修质检验收表 (13711架空地线线上停电补强标准化作业指导书 (138附表检修质检验收表 (14312停电更换直线塔架空地线绝缘子标准化作业指导书 (144 附表检修质检验收表 (14813停电更换耐张塔架空地线绝缘子标准化作业指导书 (149 附表检修质检验收表 (15414停电更换架空地线悬垂线夹标准化作业指导书 (155附表检修质检验收表 (15915停电更换架空地线耐张线夹 (160附表检修质检验收表 (16616停电更换导线悬垂线夹标准化作业指导书 (167附表检修质检验收表 (17117停电更换导线耐张线夹标准化作业指导书 (172附表检修质检验收表 (17718停电更换紧凑型线路相间间隔棒标准化作业指导书 (178 附表检修质检验收表 (18219 停电更换导线间隔棒标准化作业指导书 (183附表检修质检验收表 (18720停电更换跳线间隔棒标准化作业指导书 (188附表检修质检验收表 (19221停电更换导线防振锤作业指导书 (193附表检修质检验收表 (19722停电更换架空地线防振锤标准化作业指导书 (198附表检修质检验收表 (20223停电缠绕补修断股、损伤导线标准化作业指导书 (203 附表检修质检验收表 (20724耐张塔单根子导线断开修复标准化作业指导书 (208附表检修质检验收表 (21225直线塔子导线断落修复标准化作业指导书 (213附表检修质检验收表 (21826停电清扫盘型绝缘子标准化作业指导书 (21927直线塔架空地线坠落修复标准化作业指导书 (223附表检修质检验收表 (22728直线塔导线坠落修复标准化作业指导书 (228附表检修质检验收表 (23229 停电更换直线塔导线联板标准化作业指导书 (233附表检修质检验收表 (23830 停电更换直线塔绝缘子串重锤标准化作业指导书 (239 附表检修质检验收表 (24431带电紧固杆塔螺栓标准化作业指导书 (245附表检修质检验收表 (24832带电更换导线间隔棒标准化作业指导书 (249附表修质检验收表 (25433带电修补导线标准化作业指导书 (255附表检修质检验收表 (26034带电安装塔材标准化作业指导书 (261附表检修质检验收表 (26535架空地线断股带电缠绕补强标准化作业指导书 (26636带电修复拉线塔断裂拉线标准化作业指导书 (271附表检修质检验收表 (27637带电更换直线塔悬垂单片绝缘子标准化作业指导书 (277 附表检修质检验收表 (28238 带电更换直线塔悬垂整串绝缘子标准化作业指导书 (283 附表检修质检验收表 (288附图1 工具组装图 (289附图2 进入等电位示意图 (29039带电更换跳线串整串绝缘子标准化作业指导书 (291附表检修质检验收表 (295附图进入等电位示意图 (29640带电更换耐张单片绝缘子标准化作业指导书 (297附图作业示意图 (302附表检修质检验收表 (30341带电更换耐张整串绝缘子标准化作业指导书 (304附图工具组装图 (309附表检修质检验收表 (31042带电更换直线塔导线线夹标准化作业指导书 (311附表检修质检验收表 (31543带电更换直线塔地线线夹标准化作业指导书 (316附表检修质检验收表 (32044带电更换直线塔导线联板标准化作业指导书 (321附表检修质检验收表 (32645带电清除导线悬挂异物标准化作业指导书 (327附表检修质检验收表 (33146带电清除地线悬挂异物标准化作业指导书 (33247带电更换、安装线路安健环标志牌标准化作业指导书 (337附表检修质检验收表 (34148带电更换直线塔架空地线绝缘子标准化导书 (342附图工具组装图 (347附表检修质检验收表 (34849 更换耐张塔线架空地线绝缘子标准化作业指导书 (349附表检修质检验收表 (354线路巡视标准化作业指导书1线路定期巡视标准化作业指导书1.1适用范围500kV交流架空输电线路及±500kV直流架空输电线路定期巡视。
架空线路停电更换耐张绝缘子串作业
5
登杆塔作业
核对线路名称、杆号无误，检查步钉。
确认( )
6
塔上到位
人员登塔、爬到绝缘子作业地点。确认Biblioteka )7安装保险钢丝绳
收紧导线前，需先安装好双保险保护钢丝绳（单串绝缘子）
确认( )
8
更换耐张绝缘子串
拆除绝缘子串前，应先检查手扳葫芦（或双钩）等工器具的受力情况。
确认( )
更换后耐张串上弹簧销均由上向下穿，使用W弹簧销时绝缘子大口应向上；使用R弹簧销时绝缘子大口向下。3）绝缘子安装后应检查球头与弹簧销子间的间隙，安装弹簧销子的情况下球头不得脱出。
架空线路停电更换耐张绝缘子串作业
1.作业标准
序号
作业内容
作业标准
作业结果
1
到位
作业人员到达作业现场。
确认( )
2
现场交底
小组负责人对作业人员现场交底，两分钟思考，签名确认。
确认( )
3
停电
作业前必须得到工作负责人许可。
确认( )
4
验电接地
在工作地段两侧及有可能来电的支线挂接地线。作业人员上塔按相关要求验电、挂接地线，并记录在接地线管理登记表上。
确认( )
确认( )
9
落工具
塔上人员放落工具
确认( )
10
拆除接地线
作业人员拆除接地线，并记录在接地线管理登记表上
确认( )
11
检查
工作负责人、塔上作业人员检查作业质量，塔上无遗留物、接地线
确认( )
12
下塔、撤离
塔上人员下塔，清理地面遗留物，再次检查后，人员、工具、材料撤离现场
确认( )
13
工作结束
220kV线路停电更换架空地线作业指导书
220kV 线路停电更换架空地线作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人:
作业日期年月日时至年月日时
1适用范围
适用于220kV 线至塔耐张段，输电线路停电更换架空地线。
2引用文件
GBJ 233—1990 110～500kV架空电力线路施工及验收规范
DL 409—1991 电业安全工作规程
DL/T 741—2001 架空送电线路运行规程
DL/T 5092—1999 110～500kV架空送电线路设计规程
Q/ZDY-1004.03-2002 送电线路现场检修规程
另依据220kV 设计施工图。
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3竣工
5消缺记录
6验收总结
7指导书执行情况评估
8附录
8.1现场填写记录表
8.2编写说明
编写说明：
******* 年月日竣工，送电部负责检修更换架空地线施工。
工程基本概况：
工程依据：；工程编号：；工作内容：
施工班组任务分工：
施工方案附图：
建设单位：设计单位：施工单位：。
停电更换导线耐张线夹作业指导书
停电更换导线耐张线夹作业指导书1、适用范围本指导书适用于500kV 交流及±500kV 直流架空输电线路上停电更换导线 耐张线夹作业。
2、规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡 是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导 书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
110〜500kV 架空电力线路施工及验收规范 电业安全工作规程（电力线路部分） 架空送电线路运行规程架空送电线路导线及避雷线液压施工工艺规程电气工作票技术规范（线路部分） 输电线路运行管理标准 则（试行） 3作业准备 3.1作业人员要求GB 50233—2005 DL 409—91 DL/T 741—2001 SDJ 226 - 1987 （试行）Q/CSG1 0005-2004Q/CSG 21011-2009Q/CSG-EHV 20201 -2009 超高压输电公司输电线路运行管理标准实施细3. 2、作业人员组织3. 3工具材料注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。
4作业所需时间不含前往工作地点的时间，完成该项工作所需时间约为6小时。
5作业安全及预防控制措施5.2应急处理遇紧急情况，工作人员应根据具体情况分别按照以下的紧急处理程序进行处理：发生人员坠落、人员触电、中暑等严重威胁生命的情况时，应按相关的《人身1伤害应急预案管理制度》，立即将人员转移到安全地点，并进行急救，同时打120电话联系医院派救护车前来救援。
发生碰伤、扭伤等较轻微且不危及生命的伤病时，先暂停工作进行紧急处理，2再视伤病严重程度考虑是否送院治疗。
发生绳索、工器具误碰设备跳闸事故时，应立即停止工作，保障人员安全，同3时向相关部门如实报告情况，保持接受调查。
5.3授权范围该项作业经生技部批准方能开展；1所有工作人员应取得相应资格认可；2工作须经调度值班员工作许可后才能进行；3延时工作必须经调度值班员许可，否则不得进行延时工作。
停电更换架空地线耐张线夹
停电更换架空地线耐张线夹15.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上停电更换架空地线耐张线夹作业。
15.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程SDJ 226一1987 架空送电线路导线及避雷线液压施工工艺规程（试行）Q/CSG1 0005-2004 电气工作票技术规范(线路部分)15.3作业人员要求作业人员要求15.4作业人员组织作业人员组织15.5工具材料工具材料注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定15.6 技术措施a)更换耐张塔架空地线耐张线夹工作所需的传递绳（Φ12），应有足够的安全系数，发现异常或不满足要求者严禁使用。
b)通过滑车、磨芯、滚筒的传递绳不得有接头，用传递绳绑棱角的金属物时，应以软物垫，用塔基作为总牵引绳转向时，钢丝绳与塔材接触部分必须用麻袋等软物支垫。
c)所使用的传递滑车额定荷载不得小于0.5T。
d)所使用的直线塔反向临时拉线(钢丝绳)不得小于Φ16。
e)所选用的总牵引绳不得小于Φ16。
f)葫芦、卸扣、夹线器、机动绞磨等主要受力工具荷载不得小于3T。
g)绝缘手套定期试验且合格，严禁使用不合格的绝缘子手套。
h)接地线由多股软铜线组成，截面积不能小于25mm２的成套接地线，绝缘部分定期试验合格。
i)角铁桩埋设深度不得小于1m，临时拉线（钢丝绳）与地面夹角不得大于45度。
j)必须选用与地线型号相符合的整套压接管；且压接施工必须严格按照《架空送电线路导线及避雷线液压施工工艺规程（试行）》的有关规定。
停电打开检查架空地线悬垂线夹作业的指导书
停电翻开检查架空地线悬垂线夹作业指导书适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上停电翻开检查架空地线悬垂线夹作业。
标准性引用文件以下文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
但凡不注明日期的引用文件，其最新版本适用于本作业指导书。
GB50233—2005110～500kV架空电力线路施工及验收标准DL409—91电业平安工作规程(电力线路局部)DL/T741—2001架空送电线路运行规程Q/CSG10005-2004电气工作票技术标准(线路局部)Q/CSG21011-2021输电线路运行管理标准Q/CSG-EHV20211－2021超高压输电公司输电线路运行管理标准实施细那么〔试行〕作业准备3．1作业人员要求序号内容备注熟悉?电业平安工作规程?〔线路局部〕，并经考试合格。
具备500kV线路翻开检查架空地线悬垂线夹方面的技能。
作业人员通过职业技能鉴定，并取得登高架设作业特种作业操作3证。
作业人员身体健康、精神状态应良好，并无阻碍工作的病症。
穿戴合格劳动保护服装，作业人员个人平安用具齐全。
3．2作业人员组织序号备注人员分工人数1工作负责人13塔上作业人员14地面作业人员13．3工具材料序号名称型号单位数量备注1地线接地线2条1 25mm2无极绳Φ12条23绝缘手套35kV付14单轮滑车个15传递绳Φ12条1视塔高选配6地线保护绳Φ12×条1后备保护钢丝绳7丝杠16T付19卸扣3T个410个人工具套311铝包带米假设干注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。
作业所需时间不含前往工作地点的时间，完成该项工作所需时间约为2小时/串。
作业平安及预防控制措施风险分析风险范畴风险风险名称级别风险来源预防控制措施登杆塔前检查人员精神状态是否良好，检查杆塔构平安人员坠落高作业人员登杆塔过程中件、脚钉等是否良好、牢靠；使用双保险平安带；系好双保险平安带，任何时杆塔上转位候不得失去平安带保护。
10kV架空线路耐张线夹与开关更换及通道清理三措一案
10kV架空线路耐张线夹与开关更换及通道清理三措一案10KV线路耐张线夹与开关更换及通道清理工程三措一案二0一四年月批准：年月日审核：年月日编写：年月日一、编写依据（1）、国家电网公司输变电工程施工项目部标准化工作手册（2）、国家电网基建《国家电网公司基建安全管理规定》…2011?1753号（3）、国家电网基建《国家电网公司基建质量管理规定》…2011?1759号（4）、国家电网基建国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）…2011?1758号（5）、工程合同、设计文件对项目工期目标的要求（6）、与该工程相关的当地行政法规，（7）、企业的质量目标、安全目标，生产要素配臵，进度安排计划。
一、工程概况对10kV宏源533、达斯535线双回；鸿利547、金瑞538线双回；欧人531、闽峰549线双回；南翔530、笔业551线双回的隐患进行整治。
1、更换耐张线夹（原裸导线的耐张线夹更换为绝缘导线的耐张线夹），数量480只左右。
2、对线路的全部搭接点（如并沟线夹、验电环、防雷金具、开关等）进行行登杆检查，对检查过程中发现有安全隐患的进行整改。
3、对线路增设接地环电环（视现场勘察后确定安装数量及位臵）。
4、对线路进行通道清理。
5、地形、地质及交通情况本工程地形为：平地100%，车辆运输：3公里，人力运输：0.1公里。
工程目标（一）安全施工目标（一）不发生较大人身伤亡事故。
（二）不发生基建原因引起的重大电网及设备事故。
（三）不发生重大施工机械设备损坏事故。
（四）不发生有人员责任的重大火灾事故。
（五）不发生重大环境污染事件。
（六）不发生负主要责任的特大交通事故。
（七）不发生基建原因造成对社会有重大影响的安全事件。
（二）质量目标（一）工程“零缺陷”移交。
（二）按公司规定实现工程达标投产及创优目标。
（三）“标准工艺”应用率达到公司要求。
（四）不发生下列及以上质量事件。
1. 设备在安装、调试期间，由于保管、操作不当，造成设备严重损坏需返厂进行返修处理，但不影响设备的正常使用和工程寿命；2. 由于工艺差错、构件规格和加工问题，造成批量返工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
停电更换架空地线耐张线夹
15.1适用范围
本指导书适用于500kV交流及±500kV直流架空输电线路上停电更换架空地线耐张线夹作业。
15.2规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范
DL 409—1991 电业安全工作规程(电力线路部分)
DL/T 741—2001 架空送电线路运行规程
SDJ 226一1987 架空送电线路导线及避雷线液压施工工艺规程（试行）
Q/CSG1 0005-2004 电气工作票技术规范(线路部分)
15.3作业人员要求
作业人员要求
序内容注备，并熟悉《电业安全工作规程》（线路部分） 1
经考试合格。
线路更换耐张线夹检修方面的技500kV具备2
能。
作业人员通过职业技能鉴定，并取得登高架3
设作业特种作业操作证作业人员应具备：精神状态良好，无妨碍4 作的病症穿戴合格劳动保护服装，作业人员个人安5
用具齐全，且能做到正确、安全使用。
作业人员组织15.4作业人员组织
工具材料15.5工具材料
24个人工自
注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定
15.6 技术措施
a)更换耐张塔架空地线耐张线夹工作所需的传递绳（Φ12），应有足够的安全系数，发现异常或不满足要求者严禁使用。
b)通过滑车、磨芯、滚筒的传递绳不得有接头，用传递绳绑棱角的金属物时，应以软物垫，用塔基作为总牵引绳转向时，钢丝绳与塔材接触部分必须用麻袋等软物支垫。
c)所使用的传递滑车额定荷载不得小于0.5T。
d)所使用的直线塔反向临时拉线(钢丝绳)不得小于Φ16。
e)所选用的总牵引绳不得小于Φ16。
f)葫芦、卸扣、夹线器、机动绞磨等主要受力工具荷载不得小于3T。
g)绝缘手套定期试验且合格，严禁使用不合格的绝缘子手套。
２的成套接地线，25mm接地线由多股软铜线组成，截面积不能小于h)绝缘部分定期试验合格。
i)角铁桩埋设深度不得小于1m，临时拉线（钢丝绳）与地面夹角不得大于45度。
j)必须选用与地线型号相符合的整套压接管；且压接施工必须严格按照《架空送电线路导线及避雷线液压施工工艺规程（试行）》的有关规定。
k)耐张线夹与直线压接管距离不得小于15m。
l)保持压接前后地线的弛度不变。
m)检修记录应详细，当发现缺陷时，应详细记录其缺陷的塔号、部件、名称、数量。
15.7危险点分析及控制措施
危险点分析及控制措施
15.8 作业内容、步骤及工艺标准作业内容、步骤及工艺标准
（见附表）检修质检验收15.9．附表检修质检验收表
检修质检验收表。
