化学气相沉积(CVD)技术及应用
化学气相沉积技术的研究与应用进展
化学气相沉积技术的研究与应用进展化学气相沉积技术（Chemical Vapor Deposition，CVD）是一种重要的化学气相生长技术，广泛应用于薄膜材料合成、表面涂层、纳米材料制备等领域。
随着科学技术的不断进步，CVD技术在功能材料、能源材料、电子材料等领域的应用前景更加广阔。
本文将介绍CVD技术的基本原理、发展历程以及最新研究进展，并探讨其在各领域中的应用前景。
一、CVD技术的基本原理CVD技术是一种通过将气态前驱体转化为固体薄膜的方法。
其基本原理是：气相前驱体在恰当的条件下分解或反应，生成固相产物并沉积在基底表面，形成一层薄膜材料。
CVD技术可分为热CVD、等离子CVD、光CVD 等几种类型，分别适用于不同的材料制备过程。
二、CVD技术的发展历程CVD技术起源于20世纪60年代，最初用于半导体材料的制备。
随着科学技术的不断进步，CVD技术不断完善和拓展，应用领域也从半导体材料扩展到功能材料、生物材料、光学涂层等多个领域。
特别是近年来，随着纳米材料、二维材料等新兴材料的发展，CVD技术的应用越来越广泛。
三、CVD技术的最新研究进展1.碳纳米管的制备：CVD技术在碳纳米管的制备中表现出色，可以实现高质量、大面积的碳纳米管制备。
研究人员通过调控CVD过程中的气相组分和反应条件，可以实现碳纳米管的控制生长和结构调控。
2.二维材料的合成：CVD技术也被广泛应用于二维材料的制备，如石墨烯、硼氮化物等。
研究人员利用CVD技术可以实现大面积、高质量的二维材料生长，为其在电子器件、传感器等领域的应用提供了新的可能性。
3.光催化材料的合成：利用CVD技术可以实现多种光催化材料的合成，如TiO2、ZnO等。
这些光催化材料在环境净化、水处理等领域具有重要应用前景，利用CVD技术可以控制其结构和性能，提高其光催化性能。
四、CVD技术在各领域中的应用前景1.电子器件领域：CVD技术可以实现高质量、大面积的半导体薄膜的制备，为电子器件的制备提供了基础材料。
化学气相沉积技术原理及应用前景

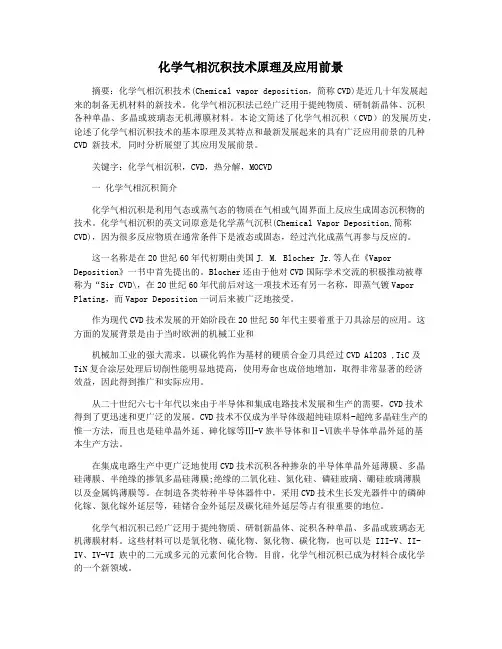

化学气相沉积技术原理及应用前景摘要：化学气相沉积技术(Chemical vapor deposition，简称CVD)是近几十年发展起来的制备无机材料的新技术。
化学气相沉积法已经广泛用于提纯物质、研制新晶体、沉积各种单晶、多晶或玻璃态无机薄膜材料。
本论文简述了化学气相沉积（CVD）的发展历史，论述了化学气相沉积技术的基本原理及其特点和最新发展起来的具有广泛应用前景的几种CVD 新技术, 同时分析展望了其应用发展前景。
关键字：化学气相沉积，CVD，热分解，MOCVD一化学气相沉积简介化学气相沉积是利用气态或蒸气态的物质在气相或气固界面上反应生成固态沉积物的技术。
化学气相沉积的英文词原意是化学蒸气沉积(Chemical Vapor Deposition,简称CVD)，因为很多反应物质在通常条件下是液态或固态，经过汽化成蒸气再参与反应的。
这一名称是在20世纪60年代初期由美国J. M. Blocher Jr.等人在《Vapor Deposition》一书中首先提出的。
Blocher还由于他对CVD国际学术交流的积极推动被尊称为“Sir CVD\，在20世纪60年代前后对这一项技术还有另一名称，即蒸气镀Vapor Plating，而Vapor Deposition一词后来被广泛地接受。
作为现代CVD技术发展的开始阶段在20世纪50年代主要着重于刀具涂层的应用。
这方面的发展背景是由于当时欧洲的机械工业和机械加工业的强大需求。
以碳化钨作为基材的硬质合金刀具经过CVD Al2O3 ,TiC及TiN复合涂层处理后切削性能明显地提高，使用寿命也成倍地增加，取得非常显著的经济效益，因此得到推广和实际应用。
从二十世纪六七十年代以来由于半导体和集成电路技术发展和生产的需要，CVD技术得到了更迅速和更广泛的发展。
CVD技术不仅成为半导体级超纯硅原料-超纯多晶硅生产的惟一方法，而且也是硅单晶外延、砷化镓等Ⅲ-V族半导体和Ⅱ-Ⅵ族半导体单晶外延的基本生产方法。
化学气相沉积技术的应用

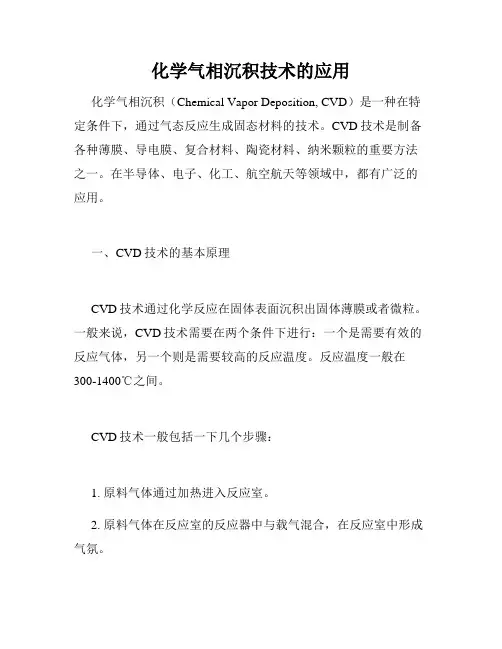

化学气相沉积技术的应用化学气相沉积（Chemical Vapor Deposition, CVD）是一种在特定条件下，通过气态反应生成固态材料的技术。
CVD技术是制备各种薄膜、导电膜、复合材料、陶瓷材料、纳米颗粒的重要方法之一。
在半导体、电子、化工、航空航天等领域中，都有广泛的应用。
一、CVD技术的基本原理CVD技术通过化学反应在固体表面沉积出固体薄膜或者微粒。
一般来说，CVD技术需要在两个条件下进行：一个是需要有效的反应气体，另一个则是需要较高的反应温度。
反应温度一般在300-1400℃之间。
CVD技术一般包括一下几个步骤：1. 原料气体通过加热进入反应室。
2. 原料气体在反应室的反应器中与载气混合，在反应室中形成气氛。
3. 原料气体与载气在反应器的表面上发生反应，产生固体薄膜或者微粒。
二、CVD技术的应用1. 半导体领域应用光刻和薄膜沉积是半导体制造的关键步骤。
CVD技术在半导体行业中应用广泛，特别是在薄膜沉积方面。
使用CVD技术可以将各种材料沉积在硅片的表面，例如：SiO2、Si3N4、Ti、TiN、Al、Al2O3等等。
此外，CVD技术还可以沉积纳米颗粒和导电聚合物。
2. 电子领域应用在电子领域，CVD技术可以用来制备触控屏、LED和太阳能电池等。
其中，触控屏的制备通过CVD技术可以实现硬质玻璃表面的涂层，具有优异的硬度和透明性。
而在LED制备过程中，CVD技术可以用于制备氮化铝、氮化硼等化合物材料，以及制备金属有机化合物等掺杂材料。
3. 化工领域应用化学气相沉积技术在化工领域中，尤其是在催化剂和纤维制备上有着广泛的应用。
通过CVD技术制备的“溶胶-凝胶”和“粉末”可以用于催化剂的表面涂层和制备。
同时，CVD技术也可以用于制备陶瓷纤维、碳纤维、复合材料等材料。
4. 航空航天领域应用CVD技术在制备高温耐热材料、复合材料和表面涂层等领域中发挥着巨大作用。
随着航空航天技术的不断提高，对高性能材料和涂层需求也越来越大。
化学气相沉积CVD设备种类特点及应用领域
化学气相沉积CVD设备种类特点及应用领域化学气相沉积（Chemical Vapor Deposition，CVD）是一种常用的薄膜制备方法，通过反应气体在高温条件下直接在基底表面生成固态产物。
CVD设备根据不同的工艺条件、反应策略和基底材料可以分为多种类型，每种设备都有其独特的特点和应用领域。
1. 热CVD设备（Thermal CVD）热CVD设备是最早被广泛应用的CVD方法之一、该方法通过在高温下热分解反应气体从而生成固态沉积物。
热CVD设备可以分为低压热CVD、大气压热CVD和液相热CVD等。
热CVD设备适用于制备金属、合金、氧化物和硅等材料，并广泛应用于电子器件、光电器件、化学传感器和纳米材料等领域。
2. 感应耦合等离子体增强CVD设备（Inductively Coupled Plasma Enhanced CVD，ICPECVD）ICPECVD设备利用感应耦合等离子体的高能量电子和离子来激发反应气体分子并增强反应速率，从而实现高质量、高速度的薄膜沉积。
该方法具有高沉积速率和低制备温度的优势，适用于制备金属、合金、氧化物、氮化物和碳化物等材料，并广泛应用于半导体器件、涂层和光学薄膜等领域。
3. 低压化学气相沉积设备（Low Pressure Chemical Vapor Deposition，LPCVD）LPCVD设备以低压和较低的温度进行气相反应，利用热分解或化学反应生成固态沉积物。
LPCVD设备适用于制备金属、合金、氧化物、硅和碳等材料，并广泛应用于半导体器件、光电器件和太阳能电池等领域。
4. 金属有机化学气相沉积设备（Metal-Organic Chemical Vapor Deposition，MOCVD）MOCVD设备利用金属有机前体和气相反应生成金属、合金、氮化物、磷化物和砷化物等复杂化合物，以制备高质量的光电器件材料。
MOCVD设备适用于制备光电材料、半导体器件和光学薄膜等领域。
CVD技术
化学气相沉积技术及在难熔金属材料中的应用蔡兆机硕113班030110455摘要：难熔金属由于其独特的性能，在当今科学领域的应用越来越重要。
化学气相沉积法成功制取高纯致密难熔金属有利于其应用的推广。
采用化学气相沉积法在难熔金属材料表面制备铂族金属薄膜作为高温抗氧化涂层，更扩展了难熔金属材料在高科技领域的应用。
关键词：难熔金属；CVD；化学气相沉积；1引言难熔金属材料的制备方法主要是粉末冶金、电弧熔炼和电子束熔炼等。
经过几十年的发展，许多制备加工新技术已应用到难熔金属材料工业中，包括粉末注射成形(PIM)、放电等离子体烧结(SPS)、定向凝固、热机械加工、电磁共振技术、单晶技术及化学气相沉积技术等[1,2,3,4]。
化学气相沉积(Chemical V apor Deposition，简称CVD)是在热、光和等离子体等的激活和驱动下使气态物质在气相或气固界面上发生化学反应，从而制得稳定固态沉积物(或赋予固体材料表面某种特性)的一项材料制备技术。
沉积反应可分为均相反应和多相反应，它们分别在气相和气/固界面上发生，前者形成粉末，后者形成薄膜。
CVD是一种原子或原子集团沉积过程，过程本身具有提纯作用，因而其沉积层亦具有高纯高致密特征。
由于化学反应的多样性，使得CVD作为一种材料制备技术具有灵活多样的特点，构成了CVD制备多种材料的化学工艺基础。
从理论上讲，几乎所有的纯金属材料均可以采用CVD技术制备，CVD已成为材料制备技术的一个重要分支。
与其他制备方法相比，CVD技术具有适应性强、可选择性多及设备相对简单等特点：①是一种静成型技术，特别适合外形复杂器件(如喷管、坩埚等)的制备成型；②大幅降低了材料成型温度，对制备高熔点材料特别具有优势；③CVD制备的材料致密度高、纯度高。
CVD技术应用于贵金属及难熔金属的制备历史并不长，20世纪70年代，前人采用金属无机物为前驱体沉积的贵金属薄膜质量难以令人满意。
80年代，采用贵金属有机化合物化学气相沉积(MOCVD)法制备贵金属薄膜或涂层材料，薄膜的纯度和致密性得以解决。
cvd技术应用的原理
CVD技术应用的原理简介化学气相沉积（Chemical Vapor Deposition，简称CVD）技术是一种常用的薄膜制备技术，广泛应用于微电子、光电子、材料科学、能源和环境等领域。
本文将介绍CVD技术的基本原理和应用。
CVD技术的基本原理CVD技术是通过回声火花中产生的高温等离子体将气相中的化学物质转变为固态或液态的薄膜材料。
下面是CVD技术的基本原理：1.气相反应：首先，在高温环境中，气体中的反应物质通过化学反应生成目标薄膜的沉积物。
这些反应物可以是气体，也可以是气态或液态的前驱体。
2.扩散和反应：生成的反应物质会通过扩散来到达目标基材表面。
在表面上，反应物质会发生化学反应并生成固态或液态的沉积物。
3.薄膜生长：随着时间的推移，沉积物会不断地在基材表面累积，逐渐形成薄膜。
薄膜的厚度可以通过控制反应物质的流量和反应时间来调节。
CVD技术的应用CVD技术在许多领域都有广泛的应用，下面将介绍其中的几个应用领域：1. 微电子CVD技术在微电子领域的应用非常重要。
其中，化学气相沉积是制备硅基芯片的关键步骤之一。
通过CVD技术，可以在硅基芯片上沉积多种材料，如金属、氧化物、氮化物等，用于制备电极、介电层、光刻层等。
2. 光电子CVD技术在光电子领域也有重要的应用。
例如，对于制备光学薄膜，CVD技术被广泛用于沉积透明导电薄膜、高反射膜和反射减薄膜。
这些薄膜在光伏、显示器和光学器件等领域起着重要作用。
3. 材料科学CVD技术在材料科学领域的应用非常丰富。
通过调控反应条件和反应物质，可以制备出具有大量微结构和特殊功能的复杂材料。
例如，通过CVD技术可以合成纳米颗粒、纳米线、薄膜和多孔材料等。
4. 能源在能源领域，CVD技术也被广泛应用于制备石墨烯和碳纳米管等材料。
这些材料具有优异的电导率和导热性能，因此可以用于电池、超级电容器、太阳能电池和燃料电池等能源设备的制备。
5. 环境CVD技术还可以用于环境污染控制。
化学气相沉积法在半导体制造中的应用
化学气相沉积法在半导体制造中的应用化学气相沉积法（Chemical Vapor Deposition，简称CVD）是一种常用的半导体制造技术，应用广泛。
CVD通过将化学反应中的气态反应物引入到表面，使其在表面上发生化学反应，从而在半导体材料上形成薄膜。
在半导体制造中，CVD方法主要应用于以下方面：1. 薄膜生长：CVD技术可用于在半导体基片上生长高质量、均匀的薄膜。
通过调整反应气体的成分、压力和温度等参数，可以控制薄膜的厚度、组成、晶体结构以及其他物理性质。
常用的薄膜有二氧化硅（SiO2）、氮化硅（Si3N4）、氧化铝（Al2O3）等。
2. 掺杂：在半导体制造中，为了改变材料的电学性质，常需要向材料中引入特定的杂质。
CVD可以通过将杂质气体（例如磷化氢、二甲基锗等）与基底表面上的半导体材料反应，将杂质原子嵌入到晶格中，实现对材料的掺杂。
3. 异质结构的制备：CVD可以在半导体基片上制备不同材料的异质结构，如晶体管中的源/漏区域和栅极电极。
通过在不同的反应条件下选择不同的材料，可以控制薄膜的组成和厚度，从而实现对材料性质的调控。
4. 微纳加工：CVD技术可以制备高纯度的薄膜，使其具有良好的光学、电学、磁学等性质。
这些优良性质使得CVD在微纳加工领域有广泛应用，如制备光学薄膜、光波导器件、传感器等。
5. 二维材料生长：CVD可以用于生长二维材料，如石墨烯、二硫化钼等。
这些材料具有特殊的电学、光学和热学性质，因此在半导体器件制造中具有潜在的应用前景。
总之，化学气相沉积法在半导体制造中起着重要作用。
它可以实现高质量薄膜的生长、掺杂材料的制备、异质结构的形成、微纳加工以及二维材料的生长等应用，为半导体产业的发展提供了重要的技术支持。
对于半导体制造商来说，熟练掌握CVD技术，能够使其在产品研发和生产中具备更多的灵活性和多样性。
化学气相沉积技术的应用与研究进展汇总
化学气相沉积技术的应用与研究进展摘要：本文主要围绕化学气相沉积（cvd ）技术进行展开，结合其基本原理与特点，对一些CVD 技术进行介绍。
同时也对其应用方向进行一定介绍。
关键词：cvd ；材料制备；应用引言化学气相沉积(Chemical Vapor Deposition,简称CVD)技术是近几十年发展起来的主要应用于无机新材料制备的一种技术。
[1]CVD 是一种以气体为反应物(前驱体),通过气相化学反应在固态物质(衬底)表面生成固态物质沉积的技术。
它可以利用气相间的反应, 在不改变基体材料的成分和不削弱基体材料的强度条件下,赋予材料表面一些特殊的性能。
本文论述了化学气相沉积技术的基本原理、特点和最新发展起来的具有广泛应用前景的几种新技术, 同时分析了化学气相沉积技术的发展趋势, 并展望其应用前景。
1 CVD 原理化学气相沉积( CVD, Chemical Vapor Deposition) 是把含有构成薄膜元素的气态反应剂或液态反应剂的蒸气及反应所需其它气体引入反应室, 在衬底表面发生化学反应, 并把固体产物沉积到表面生成薄膜的过程。
图1 CVD 法示意图CVD 的化学反应主要可分两种:一是通过一种或几种气体之间的反应来产生沉积，如超纯多晶硅的制备、纳米材料（二氧化钛）的制备等；另一种是通过气相中的一个组分与固态基体（有称衬底）表面之间的反应来沉积形成一层薄膜，如集成电路、碳化硅器皿和金刚石膜部件的制备等。
它包括 4 个主要阶段:① 反应气体向材料表面扩散; ② 反应气体吸附于材料的表面; ③ 在材料表面发生化学反应; ④ 气态副产物脱离材料表面。
在 CVD 中运用适宜的反应方式, 选择相应的温度、气体组成、浓度、压力等参数就能得到具有特定性质的薄膜。
但是薄膜的组成、结构与性能还会受到 CVD 内的输送性质( 包括热、质量及动量输送) 、气流 的性质( 包括运动速度、压力分布、气体加热等) 、基板种类、表面状态、温度分布状态等因素的影响。
化学气相沉积技术的研究与应用进展
化学气相沉积技术的研究与应用进展化学气相沉积技术（Chemical Vapor Deposition, CVD）是一种重要的化学气相沉积技术，它利用化学反应在固体表面生成薄膜或其他材料。
CVD技术已经在多个领域得到了广泛的应用，包括微电子、光电子、材料科学等。
本文将介绍化学气相沉积技术的基本原理、研究进展及应用，并对其未来发展做出展望。
一、基本原理化学气相沉积技术是一种利用气相中的化学物质在固体表面进行化学反应生成固体薄膜或其他材料的技术。
其基本原理是通过在反应室中将气相中的原料气体与衬底表面进行化学反应，生成所需的薄膜或涂层材料。
在这一过程中，需要控制气体的流动、温度、压力和反应条件等参数，以实现所需的沉积效果。
化学气相沉积技术广泛应用于材料科学领域，例如在半导体器件制造中，CVD技术被广泛用于生长硅薄膜、氧化层、金属多层膜等材料。
在光电子领域，CVD技术也被用于制备光学薄膜、光纤等材料。
CVD技术还可以用于生长碳纳米管、石墨烯等碳基材料的制备。
二、研究进展近年来，化学气相沉积技术在研究领域取得了许多重要进展。
一些新型CVD技术已经在材料制备、纳米器件生长等方面展现出了潜力和优势。
1. 低温CVD技术传统的CVD技术需要高温条件下进行反应，这限制了一些热敏感材料的应用。
近年来，研究人员开始开发低温CVD技术，以满足对低温条件下进行材料制备的需求。
低温CVD技术可以通过改变原料气体、反应条件或采用特殊催化剂等手段来实现，在生长高质量的薄膜材料的降低了工艺温度对材料的影响。
2. 原子层沉积（ALD）技术原子层沉积技术是一种高度精确的沉积技术，它可以在衬底表面上形成原子尺度的薄膜。
与传统的CVD技术相比，ALD技术可以实现更高的沉积精度和均匀性，因此被广泛应用于微电子器件的制备、纳米材料的生长等领域。
3. 气相硅烷化技术气相硅烷化技术是一种将硅源气体进行化学反应生成硅薄膜的CVD技术。
相比于传统的硅化物CVD技术，气相硅烷化技术可以在较低的温度下实现高质量的硅薄膜生长，同时可以降低对衬底材料的损伤，因此在太阳能电池、柔性电子等领域有广泛的应用前景。
化学气相沉积技术在半导体工业中的应用
化学气相沉积技术在半导体工业中的应用第一章：引言化学气相沉积技术（Chemical Vapor Deposition, CVD）是在气相条件下通过化学反应在固体表面上沉积出薄膜的一种重要技术。
近年来，随着半导体工业的不断发展，CVD技术在半导体工业中得到了广泛应用。
本文将重点介绍CVD技术在半导体工业中的应用。
第二章：CVD技术的原理与分类2.1 CVD技术的原理CVD技术是一种化学反应技术，其基本原理是将气态反应物在一定条件下传输到反应室中，与基板表面上的化学物种反应，从而在基板表面上形成所需薄膜。
传统的CVD技术基于热解原理，即通过加热反应室使反应物分解并在基板表面上沉积形成薄膜。
而PLD、ALD等技术则是基于激光或等离子体等方式进行反应，由于反应条件不同，CVD技术也可以被分类为热CVD、光化学CVD、等离子体CVD、水热CVD等类型。
2.2 CVD技术的分类根据CVD技术反应物输送方式的不同，CVD技术也可以被分类为低压CVD、大气压CVD、微波CVD等类型。
其中低压CVD是指反应室内的气压低于1 kPa，主要用于制备高质量、低缺陷密度的薄膜。
大气压CVD则适用于磁性材料、非晶材料等的生长，并且由于反应室气压较大，CVD技术成本也相对较低。
而微波CVD则利用微波能量带动激励原子在反应室中进行反应，制备薄膜速度较快，且具有良好的均匀性。
第三章：CVD技术在半导体工业中的应用3.1 CVD技术在薄膜制备中的应用CVD技术在半导体工业中最为广泛的应用就是在制备各类薄膜方面。
例如CVD技术可以制备二氧化硅（SiO2）和氮化硅（Si3N4）等常用的绝缘层膜，这些薄膜被广泛应用于振荡器、电容器、光缆等领域。
此外，CVD技术也可以制备氧化铝（Al2O3）等陶瓷材料，用于高温氧化抑制、阻挡金属杂质、光学涂层等领域。
3.2 CVD技术在半导体器件制备中的应用除了薄膜制备，CVD技术在半导体器件的制备中也扮演着重要的角色。
化学气相沉积法在cu和ni上生长石墨烯的机理及其应用
化学气相沉积法在cu和ni上生长石墨烯的机理及其
应用
化学气相沉积（CVD）法是制备石墨烯的重要方法之一。
在Cu和Ni表面生长石墨烯的机理主要涉及到碳源气体在高温下的分解和在基底表面的扩散与再组合。
在Cu上生长石墨烯的机理如下：
1. 碳源气体（如甲烷）在高温下被分解成碳原子。
2. 这些碳原子在铜基底表面扩散，并重新组合形成石墨烯结构。
3. 由于铜的催化作用，碳原子更容易在基底表面形成稳定的石墨烯结构。
而在Ni上生长石墨烯的机理则有所不同：
1. 当使用高溶碳量的金属（如Ni）作为生长衬底时，经碳源高温裂解产生的碳原子会渗入到体相并扩散。
2. 降温时，溶解的碳由于过饱和而在金属表面偏析形成石墨烯，这一过程被称为偏析生长机制。
3. 由于不同金属基底的熔点、溶碳量和催化活性等特性不同，显著影响着石墨烯的生长条件和生长机制，从而导致石墨烯质量和均匀性的差异。
在应用方面，化学气相沉积法制备的石墨烯具有广泛的应用前景。
例如，石墨烯在电子器件、传感器、透明导电薄膜等领域具有重要应用价值。
其出色的电学、热学和机械性能使石墨烯成为未来科技领域的重要材料之一。
请注意，尽管化学气相沉积法制备的石墨烯具有许多优点，但其制备过程需要较高的温度和复杂的工艺条件，因此在实际应用中仍需进一步优化和改进。
化学气相沉积技术的原理与发展
化学气相沉积技术的原理与发展化学气相沉积技术，简称CVD（Chemical Vapor Deposition），是一种重要的材料制备技术，主要应用于制备薄膜及纳米材料等领域。
它已经成为第四代半导体制造技术的基础，广泛应用于半导体、电子、化工、医药、环保、航空、航天等领域。
本文将介绍化学气相沉积技术的原理与发展，包括反应机理、材料选择、工艺参数、应用前景等方面。
一、化学气相沉积技术原理化学气相沉积技术是利用气态反应物在高温条件下分解，把化学物质转变成固态材料的一种方法。
其基本原理是：将气态前驱体通过管道送入反应室内，与基底表面在高温下反应生成所需的材料。
在反应过程中，气体分子会聚集在基底表面上，并发生化学反应，使原子、离子、分子等从气相中被转换到基底表面或其附近，并形成所需的材料薄膜。
而且在反应室内还要保持适宜的气氛，才能使反应得到控制和稳定，从而得到预期的材料。
二、化学气相沉积技术发展1、气相沉积的起源早在20世纪60年代初期，美国斯坦福大学的Davidson和Craig就首次在半导体器件中应用了化学气相沉积技术。
之后，在世界各地，不断有学者为了能够准确控制材料沉积的分子尺度、厚度等参数，创新了一些特殊的CVD工艺，如PECVD，MOCVD等。
2、化学气相沉积技术的发展趋势随着人类对科学技术的深入研究，化学气相沉积技术得到了长足的发展。
目前其应用已经覆盖了各个行业，主要包括微电子、纳米材料、薄膜材料、生物医学、能源、环保及其他方面。
其中，薄膜材料方面的发展最为显著。
利用CVD技术，可以制备出多种功能性薄膜，如导电薄膜、耐磨薄膜、防眩光薄膜、生物与医学薄膜等，可广泛用于半导体、电子、化工、医药、环保、航空、航天等领域。
三、化学气相沉积技术材料的选择化学气相沉积技术能够制备的材料十分丰富，包括石墨烯、二氧化硅、氮化物、碳化物、氧化物、金属及合金等。
其中，液相前驱体为一些易挥发的低分子量化合物或气态化合物，这种材料选择宽泛的性质，保证了CVD技术应用领域的广泛性。
cvd化学气相沉积的技术和发展应用
化学气相沉积概述化学气相沉积(Chemical vapor deposition，简称CVD)是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。
CVD技术可以生长高质量的单晶薄膜，能够获得所需的掺杂类型和厚度，易于实现大批量生产，因而在工业上得到广泛的应用。
工业上利用CVD制备的外延片常有一个或多个埋层可用扩散或离子注入的方式控制器件结构和掺杂分布；外延层的氧和碳含量一般很低。
但是CVD外延层容易形成自掺杂，要用一定措施来降低自掺杂。
CVD生长机理很复杂，反应中生成多种成分，也会产生一些中间成分，影响因素有很多，如：先躯体种类；工艺方法（tcvi，icvi，pcvd）；反应条件（温度，压力，流量）；触媒种类；气体浓度；衬基结构；温度梯度；炉内真空度等外延工艺有很多前后相继，彼此连贯的步骤。
原理将两种或两种以上的气态原材料导入到一个反应室内，然后他们相互之间发生化学反应，形成一种新的材料，沉积到基体表面上。
反应物多为金属氯化物，先被加热到一定温度，达到足够高的蒸汽压，用载气（一般为Ar或H2）送入反应器。
如果某种金属不能形成高压氯化物蒸汽，就代之以有机金属化合物。
在反应器内，被涂材料或用金属丝悬挂，或放在平面上，或沉没在粉末的流化床中，或本身就是流化床中的颗粒。
化学反应器中发生，产物就会沉积到被涂物表面，废气（多为HCl或HF）被导向碱性吸收或冷阱。
除了需要得到的固态沉积物外，化学反应的生成物都必须是气态沉积物本身的饱和蒸气压应足够低，以保证它在整个反应、沉积过程中都一直保持在加热的衬底上。
反应过程：（1）反应气体向衬底表面扩散（2）反应气体被吸附于衬底表面（3）在表面进行化学反应、表面移动、成核及膜生长（4）生成物从表面解吸（5）生成物在表面扩散。
所选择的化学反应通常应该满足：①反应物质在室温或不太高的温度下最好是气态，或有很高的蒸气压，且有很高的纯度：②通过沉积反应能够形成所需要的材料沉积层：③反应易于控制在沉积温度下，反应物必须有足够高的蒸气压主要设备生长设备分为开管和闭管两种。
化学气相沉积技术
化学气相沉积技术化学气相沉积技术（Chemical Vapor Deposition，CVD）是一种在气体环境下进行的化学反应过程，通过在固体表面上沉积出一层薄膜或涂层的方法。
该技术在材料科学、纳米技术、电子学、光学等领域得到了广泛应用。
一、化学气相沉积技术的基本原理化学气相沉积技术是利用气相中的化学反应来生成或沉积出所需的薄膜或涂层。
通常情况下，该技术需要将一种或多种反应物气体输送到反应室中，然后在固体表面上发生化学反应，最终生成所需的薄膜或涂层。
根据反应条件和反应机理的不同，化学气相沉积技术可以分为几种不同的类型，如下所述：1. 热化学气相沉积（Thermal CVD）：该技术是利用高温下气体分子的热运动来促进化学反应的进行。
常见的热化学气相沉积技术包括低压化学气相沉积（LPCVD）和气相外延（Gas Phase Epitaxy，GPE）等。
2. 液相化学气相沉积（Liquid Phase CVD，LPCVD）：该技术是将固体表面浸泡于一种含有反应物的溶液中，通过溶液中的化学反应生成所需的沉积物。
液相化学气相沉积技术主要用于纳米颗粒的制备。
3. 辅助化学气相沉积（Assisted CVD）：该技术是在化学气相沉积的过程中引入外部能量或辅助剂来促进反应的进行。
常见的辅助化学气相沉积技术包括等离子体增强化学气相沉积（Plasma Enhanced CVD，PECVD）和光辅助化学气相沉积（Photo-Assisted CVD）等。
三、化学气相沉积技术的应用领域化学气相沉积技术在材料科学、纳米技术、电子学、光学等领域有着广泛的应用。
下面列举几个常见的应用领域：1. 半导体器件制造：化学气相沉积技术可以用于制备半导体材料的薄膜，如硅、氮化硅等。
这些薄膜可以作为半导体器件的绝缘层、隔离层或介质层。
2. 硬质涂层：化学气相沉积技术可以用于制备硬质涂层，如碳化硅、氮化硼等。
这些硬质涂层具有优异的耐磨损性和高温稳定性，广泛应用于刀具、模具等领域。
CVD技术的应用与进展
2 CVD 的应用与进展
CVD 镀层可 用于要求耐磨、 抗 氧化、 抗腐 蚀以 及某些电学、 光学和摩擦学性能的部件。对于耐磨 硬镀层, 一般采用难熔的硼化物、 碳化物、 氮化物和 氧化物。满足这些要求的镀层包括 T iC、 Ti N、 A l2 O3、 T aC、 H fN 和 T iB2 及其组合。但是由于 CVD 处理的 温度较高 , 基体硬度也会随之降低 , 同时热处理后还 需要进行淬火处理 , 会产生较大的畸变 , 因此该技术 不适合于高精度零件的处理。上世纪 80 年代末 , K ruppW id ia公司开发的低温化学气相沉积技术达 到了实用水平 , 其工艺温度已降至 450~ 650 , 有 效抑制了 相的产生, 可用于螺纹刀具、 铣刀、 模具 的 Ti N、 T iCN、 T iC 等涂层。 CVD 技术被广泛应用于 硬质合金可转位刀具的表面处理。由于 CVD 工艺
热处理
2009年第 24 卷 第 4期
7
出室外。其沉积反应如下 : Ti C4 l ( l) + CH 4 ( g) T iC ( s) + 4HC l( g ) T iC l4 ( l) + C(钢中 ) + 2 H ( g) T iC ( s) + 4 HC l( g) 零件在镀前应进行清洗和脱脂, 还应在高温氩 气流中作还原处理。选用气体不仅纯度要高 (如氢气 [ 5] 纯度要求 99 .9 % 以上, T iC l4 的纯度要高于 99 .5 % ), 而且在通入反应室前必须经过净化, 以除去其中的氧
热处理
2009年第 24 卷 第 4期
所需 金 属 源 的 制 备 相 对 容 易, 可 实 现 T i N、T iC、 Ti CN、 T iBN、 T iB2、 Al 2 O 3 等单层及 多元多 层复合涂 层的沉积, 涂层与基体结合强度较高 , 薄膜厚度可达 7~ 9 m, 使此项技 术的应用得 到进一步 的拓展。 美国已有 85 % 的硬质合金工具采用了表面涂层处 理 , 其中 CVD 涂层占 99 % ; 到上世纪 90 年代中期 , CVD 涂层硬质合金刀片在涂层硬质合金刀具中仍 占 80 % 以上。 2. 1 MOCVD MOCVD 是一种利用低温下易分解和挥发的金 属有机化合物作为物质源进行化学气 相沉积的方 法 , 主要用于化合物半导体气相生长方面。 MOCVD 的沉积温度相对较低, 能沉积超薄层甚至原子层的 特殊结构表面, 可在不同的基体表面沉积不同的薄 膜。因此, 对于那些不能承受常规 CVD 高温, 而要 求采用中低温度的基体 ( 如钢一类的基体 ) 有很高 的应用价 值。此 外, 用 MOCVD 技 术生 长 的 多晶 Si O 2 是 良好 的透 明导 电 材料 ; 用 MOCVD 得 到的 Ti O2 结晶膜也用于太阳能电池的抗反射层、 水的光 电解及光催化等方面。 MOCVD 技术最有吸引力的 [ 2] 应用 是 制 备 新 型 高 温 超 导 氧 化 物 陶 瓷 薄 膜 。 MOCVD 容易控制镀膜成分、 晶相等品质 , 可在形状 复杂的基材、 衬底上形成均匀镀膜 , 结构致密 , 附着 力良好 , 因此 MOCVD 已成为工业界主要的镀膜技 术。MOCVD 近来也在触媒制备及改质和其他方面 得到应用, 如制造超细晶体和控制触媒有效深度等。 清华大学微电子所的阮勇、 谢丹等 人使用 MOCVD [ 6] 技术已经成功地制备了 PZT 薄膜 。在可预见的 未来, MOCVD 工艺的应用与前景是十分光明的。 2. 2 PCVD PCVD 是等离子体化学气相沉积 , 是介于 CVD 和 PVD 之间的一种处理方法 , 借助于气体辉光放电 产生的低温等离子体来增强反应物质的化学活性 , 促进气体间的化学反应 , 从而能在较低的温度下沉 积出所需的涂层。 PCVD 按等离子体能量源方式可 划分为 : 直 流 辉 光 放 电 ( DC PCVD ) 、 射频放电 ( RF PCVD) 和微波等离子 体放电 ( MW PCVD ) 等。随着频率的增加 , 等离子体增强 CVD 过程的作 用越明显, 形成化合物的温度越低。这 3 种 PCVD 中 , 应用最广泛的是射频辉光放电装置, 因为放电过 程是无电极放电 , 故电极不发生腐蚀 , 无杂质污染。 而微波放电的 ECR 法由于能产生长寿命自由基和 高密度等离子体 , 已引起人们的广泛兴趣 , 但尚处于 研究阶段。在 2009 年西安交通大学科技推广项目 中 , 由徐可为、 马胜利等人承担的国家八六三计划新 材料领域项目, 首次研制出大功率脉冲直流等离子 体辅助化学气相沉积 ( PCVD ) 用于工模具表面强化 热处理
化学气相沉积的方法和应用
化学气相沉积的方法和应用化学气相沉积（Chemical Vapor Deposition，CVD）是一种将气态前驱体在合适条件下分解沉积在基板表面的技术。
CVD技术广泛应用于半导体、化学和材料行业中，其产品涉及到生产集成电路、涂层、纤维、热障涂层和钢材等领域。
一、CVD技术的原理CVD技术是一种化学反应过程，其过程可以概括为将气态前驱体引入反应室，通过热力学平衡将前驱体分解成气态中间体，再将中间体在基板表面沉积形成薄膜。
CVD主要有以下两种方式：1.热CVD技术：本质上是通过高温使化学反应快速进行，将气态前驱物加热至反应室中形成沉积薄膜。
2.等离子体增强化学气相沉积（Plasma-Enhanced Chemical Vapor Deposition，PECVD）：在传统CVD过程中，常常需要很高的沉积温度以加速化学反应。
但是对于一些基板材料来说，非常高的沉积温度会导致其自身性质的改变，甚至损伤。
PECVD则是在反应室中鼓励电离炉气体的形成，在实现化学反应的同时，通过等离子体加热来降低沉积温度，从而实现沉积薄膜的目的。
二、CVD技术的应用CVD技术应用广泛，下面简要介绍几种具体的应用领域。
1.半导体工业：CVD技术广泛应用于半导体生产中，例如使用CVD技术在硅片上生长单晶硅或二氧化硅薄膜。
2.材料工业：CVD技术可用于生产二氧化碳激光体、陶瓷等材料。
CVD还用于制造热障涂层，以保护航空发动机和汽车引擎等高温设备。
3.化学工业：CVD技术可用于生产各种纤维，如玻璃、炭纤维和碳纤维等。
4.钢材工业：CVD技术可用于改善钢的质量和强度。
例如，在汽车行业中，轮箍和两轮底板通常采用CVD技术来生产。
三、CVD技术的优点和发展趋势CVD技术的优点在于其可控性强，不仅可以改变沉积速度和厚度，还可以控制沉积材料的晶体结构、化学成分和形貌等。
此外，CVD技术可用于制备微纳米尺度的薄膜材料，比如用于半导体生产中的掩膜材料。
cvd化学气相沉积
cvd化学气相沉积
CVD（化学气相沉积）是一种从气体中利用化学反应合成出新的物质的技术，它已被用于制造出多种多样的材料，如金属、碳纳米管以及其他复合材料。
本文将探讨CVD的原理，方法以及其在工业界的应用。
CVD技术是通过将特定成分的气体混合在一起，再采用一定温度和压力环境下施加电压进行电弧分解，利用热力学原理，使气体中的原材料发生反应，生成新的物质，从而达到所需的形态以及性能的目的。
CVD的技术可以分为三类，即低温CVD（LTCVD）、中温CVD（MTCVD）和高温CVD（HTCVD），根据施工温度的不同而区分。
低温CVD使用温度较低，常在室温到200℃之间；中温CVD温度一般在200-600℃之间；而高温CVD温度大多在600℃以上，最高可达1200℃。
CVD技术在工业界的应用主要有两方面。
一是在半导体工艺中用它来制备晶体硅、硅钝化等；二是在机械制造及包装，它可用于制造电子组件、集成电路零件等。
例如，CVD技术可以用来弥补喷涂的不足，可以用来在定尺寸结构体上制造出精细的层状结构，如电路板中的互连层、腐蚀抑制剂层等。
此外，CVD技术还可以用来制造碳纳米管、金属纳米管、有机结构体和金属复合材料等。
这些新材料在电子、机械、橡胶、塑料等行业有广泛的应用。
综上所述，CVD技术的特点是简便、快速、成本低，是制造金属、
碳纳米管以及其他复合材料的理想方法。
因而，它在工业界中得到了广泛的应用，是当今材料制备和技术发展的重要途径。
cvd 化学气相沉积
cvd 化学气相沉积CVD（化学气相沉积）是一种重要的薄膜制备技术，广泛应用于微电子、材料科学、纳米技术等领域。
本文将介绍CVD的基本原理、应用领域以及未来发展方向。
让我们来了解CVD的基本原理。
化学气相沉积是一种在气相条件下通过化学反应生成固体薄膜的技术。
它的基本原理是在高温下，将气体或液体前体物质引入反应室中，通过化学反应形成气相中间体，然后在衬底上沉积出所需的固体薄膜。
CVD的反应过程主要包括气体输运、吸附、表面反应和膜沉积等步骤。
CVD技术具有许多优点，如制备的薄膜具有高纯度、均匀性好、可控性强等特点。
此外，CVD还可以在复杂的表面形貌上进行薄膜沉积，如纳米颗粒、多孔膜等。
因此，CVD被广泛应用于微电子行业，用于制备晶体管、集成电路、显示器件等。
同时，它也被应用于材料科学领域，用于制备超硬材料、陶瓷薄膜、光学薄膜等。
除了微电子和材料科学领域，CVD还在纳米技术领域得到了广泛应用。
纳米领域的发展对CVD技术提出了更高的要求，例如制备纳米线、纳米颗粒和纳米薄膜等。
由于CVD具有优异的可控性和均匀性，它成为了纳米材料制备的重要工具。
通过调节反应条件和前体物质的选择，可以实现对纳米材料形貌、大小和组成的精确控制。
未来，CVD技术在能源领域和生物医学领域的应用也备受关注。
在能源领域，CVD可以用于制备高效的太阳能电池、燃料电池等器件。
通过优化薄膜的能带结构和界面特性，可以提高能源转换效率。
在生物医学领域，CVD可以用于制备生物传感器、药物传递系统等。
通过在表面修饰功能性薄膜，可以实现对生物分子的高灵敏检测和精确控制。
CVD是一种重要的化学气相沉积技术，广泛应用于微电子、材料科学、纳米技术等领域。
它具有优异的可控性和均匀性，可以制备高纯度、均匀性好的薄膜。
随着纳米技术和能源领域的快速发展，CVD技术在这些领域的应用前景非常广阔。
未来，我们可以期待CVD技术在更多领域的突破和创新。
难熔材料的化学气相沉积制备基础及应用
难熔材料的化学气相沉积制备基础及应用一、1.1 化学气相沉积技术简介化学气相沉积(Chemical Vapor Deposition,简称CVD)是一种通过化学反应在固体表面生成薄膜的方法。
这种方法具有制备过程简单、薄膜质量高、可制备复杂结构等优点，因此在材料科学领域得到了广泛应用。
难熔金属材料的化学气相沉积制备是材料科学领域的一个研究热点，因为这些材料具有很高的实用价值和潜在的应用前景。
二、1.2 难熔材料的特点难熔材料是指在常温下熔点较高、加工难度较大的金属材料。
这类材料包括钨、钼、钽、铌等元素及其合金。
由于它们的熔点很高，使得传统的热处理方法难以实现其加工，因此需要寻找新的制备方法。
化学气相沉积技术作为一种新兴的制备方法，为难熔材料的制备提供了可能性。
三、2.1 化学气相沉积原理化学气相沉积的基本原理是：将含有活性物质的气体(通常是惰性气体)引入到高温高压的反应室中，使气体中的活性物质与基底表面发生化学反应，生成所需的薄膜。
这个过程中，气体中的活性物质起到了“种子”的作用，通过控制反应条件，可以实现对薄膜成分和结构的精确控制。
四、2.2 化学气相沉积过程参数对薄膜性能的影响化学气相沉积过程的稳定性和可控性对于获得高质量的薄膜至关重要。
影响化学气相沉积过程稳定性和可控性的因素有很多，包括温度、压力、气体流量、反应时间等。
这些参数的选择和优化对于提高薄膜的性能具有重要意义。
五、2.3 难熔材料化学气相沉积技术的研究进展近年来，随着科学技术的发展，难熔材料的化学气相沉积技术取得了显著的进展。
研究人员通过改进反应体系、优化工艺参数等手段，成功地实现了难熔材料的化学气相沉积制备。
这些研究成果不仅为难熔材料的应用提供了理论依据，还为其他材料的化学气相沉积技术提供了借鉴。
六、3.1 难熔材料化学气相沉积技术的应用前景随着科学技术的不断发展，难熔材料的化学气相沉积技术在航空、航天、核能等领域具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CVD的应用－半导体
➢低介电常数薄膜—布线间绝缘用的SiO2系薄膜 (F的加入)
➢微小电容器—铁电体的CVD，良好的台阶涂敷， 适合微细加工，保证高介电常数
➢高容量电容—半球形晶粒多晶Si-CVD
CVD的应用－半导体
➢对高密度LSI的超微细孔（连接孔或通孔）进行 处理—金属CVD，膜层纯度高，深孔埋入和孔 底涂敷效果好
➢高纯度单晶—有机金属CVD
CVD的其他应用
➢TFT（thin film transistor,薄膜晶 体管）
➢大面积且性能一致的低成本薄膜 ➢PCVD温度低，适合连续化生产
S.M. Han, J.H. Park, S.G. Park et al.,Thin Solid Films, 515 (2007) 7442-7445
源瓶 载带 气体
MFC 纯化
MFC 纯化
真空泵
气 瓶
源 气体
气 瓶
置换 气体
排气 处理装置
基板进出
废气排放 （或储存）
热CVD法成膜原理
原料气体 热分解 化学反应
排气
成膜过程:
二次生成物
未反应气体 1.反应气体被基体表面吸附;
2.反应气体向基体表面扩散;
抽取
3.在基体表面发生反应;
吸附 表面反应
脱离 沉积
类金刚石薄膜： 理想的刀具材料，国 内外研究热点，已经 有相关产品。
胡如夫, 孙方宏，制造工艺与制造技术 ，1 （2007）74-76
CVD的应用－半导体
➢LSI（large scale integrated circuit） 大规模集成电路
➢多层布线的层间绝 缘膜，金属布线， 电阻及散热材料等
Y. Akasaka, Thin Solid Films, in press
三. CVD技术的应用
➢切削工具 ➢半导体 ➢其他
CVD的应用－切削工具
➢“刀具革命”，使用寿命延长2~10倍，切削速度 提高20~100%
➢TiN抗粘附能力强，是使用最广泛的刀具涂层 ➢复合涂层：如TiC-TiN、 TiC-Al2O3等，改善结
合强度、韧性和耐磨性，提高使用性能
CVD的应用－切削工具
模具
➢材料成型会产生高机械应力和物理应力 ➢TiC和TiN涂层硬度高，耐磨，有弹性，有一定
润滑能力，与基体结合力好，可大幅度提高模 具寿命 ➢如：Cr12MoV钢模具CVD涂覆TiN后寿命提高 20倍
王豫，水恒勇，热处理，16 （2001）1-4
4.气体副产品通过基体表面 基板 扩散而脱离表面.
基板加热（辐射，热传导，感应加热等）
热CVD的优、缺点
✓成膜材料广，速度快 ✓镀膜绕射性好，可处理形状复杂工件 ✓镀膜附着力强 ✓可获得平滑表面
反应温度高（≈1000℃），部分基体材料经不 住高温，用途受限。
K.L. Choy,Prog. Mater Sci 48 (2003) 57-170
化学气相沉积（CVD）技术 及应用
概要
CVD的基本原理 CVD技术的分类 CVD技术的应用
一. CVD的基本原理
Chemical Vapor Deposition: 由气态原料通过在高温空间或 活性化空间发生化学反应,生 成固体薄膜的沉积过程。
田民波.薄膜技术与薄膜材料[M].北京：清华大学出版社，2006年,543-594
CVD技术的优点
➢可制备致密、高纯度材料 ➢沉积速率高，再现性好，结合力强 ➢可在复杂表面连续成膜 ➢可控制膜的晶体结构和表面形貌 ➢成膜材料广
CVD技术的缺点
➢有毒、腐蚀性及易燃易爆性气体的使用 ➢使用多元前驱物时，难以准确控制膜的组成 ➢真空设备成本高
二. CVD技术的分类
降低
等离子体CVD
反应温度
热 CVD
减小膜层损伤
光 CVD
提高均匀性ຫໍສະໝຸດ 常压CVD低压CVD
和效率
实现平坦化 开发新材料
t
金属CVD等 其他类型
热CVD
➢常压CVD 初始技术
➢低压CVD 提高膜厚均匀性，提高生产效率，是当前工业 应用的主要形式。
热CVD装置系统图
加热器
T2
基板 （硅圆片）
反应室
MFC
T1 吹液 泡体 器 气气
等离子体CVD
进一步降低反应温度，减少热损伤 相比于热CVD的优势： ✓在更低温度下成膜，扩大了应用范围 ✓热过程难以成膜的慢反应，也可以成膜 ✓热解温度不同的物质，可按不同组成比例合成
光CVD
➢仅直接激发分解所必需的内部自由度，赋予 其激活能
➢低温下无损伤制备薄膜 ➢光的聚焦及扫描可直接描绘细线或刻蚀
