光控开关使用说明

XW-GK-1智能光控开关

一、产品介绍

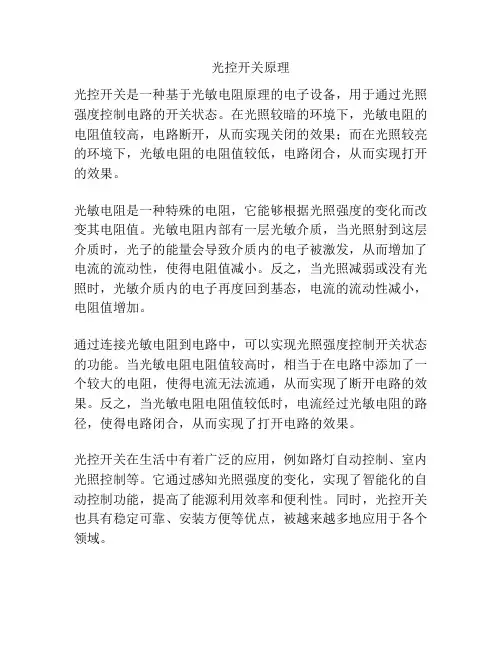

XW-GK-1光控开关是由光电转换装置即光电头及集成块、电子原件、执行继电器、交流接触器组成。白天光照较强，光敏原件电流增大，使集成电路的继电器释放，路灯不亮。到傍晚天黑程度时，由于光照减弱，光敏原件产生的电压低，继电器吸合路灯亮直至次日晨。光照加强集成触发器自动再次工作，路灯关灯。

我公司根据各方面的有关资料，引进国外先进集成电路，及在以前生产的路灯开关的基础上，改制了一种比较有实用价值的自动光控开关。该开关不受天气季节的影响，接线简单，通电即可使用，无需设置修改光感值（产品内部程序已经做好,）产品程序设计具有延时功能，防止偶然间的闪电或手电筒、汽车、及其它光照射光电头，落叶飞低短暂遮挡光电源件的误开误关的抗干扰能力。

广州新威结合多年研发生产路灯、照明控制产品的丰富经验，XW-GK-1光控开关灵活做到天黑就开关、天亮就关灯，与经纬时控、天文钟控制的精准度可以互相媲美。功能可靠，灵敏度高，畅销全国各地，深受用户的欢迎。

二、XW-GK-1优点如下：

功能

类别

新威光控开关市面光控开关

光感控制（核心）采取单片机编程控制，将光照度

分为50个等级进行设置，控制精

准，无需设置光感、无需校准，

通电即可使用，方便可靠

采用电路板的电容、电

阻计算光感来控制，控

制误差大，寿命短，容

易死机

接线安装采用6位端子接口引出，分别是：

1、AC220V供电

2、负载接口

3、

光感头接入。安装在配电柜里，

导轨式安装方便，外观大方得体

采用4根电线引出，负

载容量小，接线容易混

乱，悬挂式安装不便，

外观简陋不得体

延时功能20S延时功能，防止误开误关干扰无延时功能

负载容量8A/25A 可选最低达1800W以上1A 400W以下

三、安装与使用

（一）、将XW-GK-1光控开关的探头安装在路灯放置的电线柱或有自然光线的地方，要注意清洁，及时或定期擦净自动开关电头的灰尘，以免影响光电转换效果。路灯光控动开关出厂设置好光敏的强度，据地方的天时、使天黑需要开灯时继电器吸合，白天需要关灯时继电器释放。

（二）、自动开关接线柱从左到右：

（1）为电源输入

（2）为负载输出

（3）为光探头接口

四、技术参数：

[供电电源] AC 220V 50Hz（如用其它电源，请在订货时注明）[电源消耗] < 2W

[使用环境] 温度 -40 ～ 85℃ 湿度< 95%

[控制回路] 1路

[接点输出] 8A/25A继电器输出（可选）

[延时时间] 20S

[机械寿命] 最少3000，000次

[安装方式] 装置式

[外形尺寸] 115mm（长）*90mm（宽）*40mm（高）

五、应用接线图

六、适用范围

本产品可广泛应用在道路、户外照明、楼宇楼道、公园小区亮化等各种场所所用的路灯、广告灯、指示牌等设备，通电即可实现自动开关控制，天暗时光控自动打开，天亮时光控自动关闭，功能可靠，灵敏度高。
