铝型材挤压车间操作流程及作业指导书

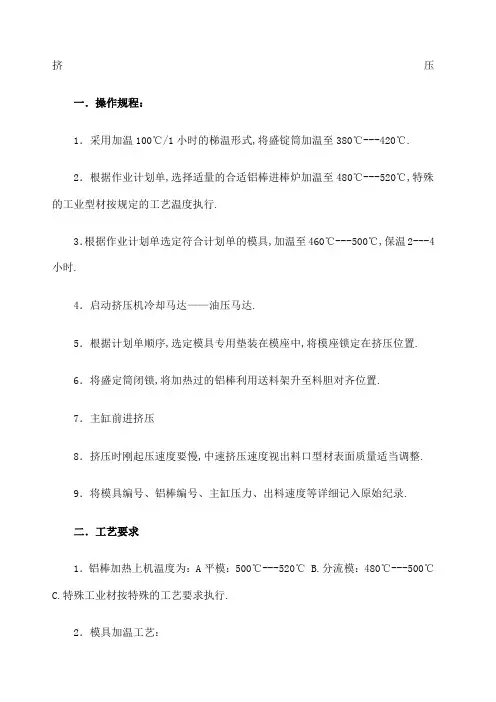

铝型材挤压车间操作流程及作业指导书挤压一．操作规程：1．采用加温100℃/1小时的梯温形式，将盛锭筒加温至380℃---420℃。

2．根据作业计划单，选择适量的合适铝棒进棒炉加温至480℃---520℃，特殊的工业型材按规定的工艺温度执行。

3．根据作业计划单选定符合计划单的模具，加温至460℃---500℃，保温2---4小时。

4．启动挤压机冷却马达——油压马达。

5．根据计划单顺序，选定模具专用垫装在模座中，将模座锁定在挤压位置。

6．将盛定筒闭锁，将加热过的铝棒利用送料架升至料胆对齐位置。

7．主缸前进挤压8．挤压时刚起压速度要慢，中速挤压速度视出料口型材表面质量适当调整。

9．将模具编号、铝棒编号、主缸压力、出料速度等详细记入原始纪录。

二．工艺要求1．铝棒加热上机温度为：A平模：500℃---520℃B.分流模：480℃---500℃ C.特殊工业材按特殊的工艺要求执行。

2．模具加温工艺：A.平模：460℃---480℃B.分流模：460℃---500℃3．盛定筒温度：380℃---420℃盛锭筒端面温度为280℃---360℃4．挤压出的料必须表面光滑，纵向压痕无手感，挤压纹细致均匀，无亮带、黑线、阴阳面平面间隙、角度偏差，切斜度按国标高精级。

5．挤压力：≤200㎏/cm26．料胆闭锁压力120㎏/cm2—150㎏/cm2。

7．液压油温度≤45℃8．型材流出速度一般控制在：5米/分钟---30米/分钟9．模具在炉内的时间：≤8小时10.每挤压80支棒－100支棒，必须用专用清缸垫清理一次料胆。

三．注意事项1、挤压时，如塞模，闷车时间不得超过5秒。

2、装模时，注意安全，防止螺丝滑脱砸伤脚。

3、出料时，严禁直线向出料口窥视。

4装模上机前，必须检查中心位，挤压杆是否对中，开机前空载试机运行一次，确认无误正式开机。

5、测棒温，模温，盛锭筒温是否达到要求。

6、3—5支棒检查一次质量。

7、经常检查油温。

8、每支铝棒是否有炉号、合金牌号标示。

中断一．操作规程1、当主机出料时，用钳子夹住料头，将型材导引至滑出平台并开启冷却风机，对要求水冷的型材打开水冷系统。

2、用中断锯锯下约50㎝左右的料头，写明模具编号，集中收放，供修模工参考。

3、出料正常，用中断锯锯下约50㎝左右的型材，交给质检员检测质量。

4、配合机手根据出料长度，在13米、19米或25米处中断型材，以便矫直。

如总长度小于26米。

则在料接头上中断。

5、型材被中断后，立即用石棉手套轻轻托住推至冷床。

6、检查质量。

特别是第一、第二支棒，以后每隔3---5支棒就要检查一遍表面质量。

二．工艺要求：1、出料口风冷速度不低于110℃/分钟2、锯料时，注意轻压且锯与料同步前进，防止型材压弯。

3、推料时，轻拿轻放，避免人为的擦伤和料台擦花。

4、锯料时，一定要用手抓住型材,防止型材摆动而擦花.三.注意事项:1、牵引时严禁伸头和操作手正对出料口,以防危险发生.2、开启中断锯时,操作手不能正对中断锯.锯片30㎝范围内,禁止人身靠近,以保安全.3、注意出料道路,防止料床顶住型材.4、注意安全,小心烫伤.5、注意型材出料时扭拧.拉伸一、操作规程：1、检查油压系统是否漏油,空气压力是否正常。

2、检查传输带、冷床、储料台是否有破损和擦伤型材之处。

3、拉伸前要确认型材的长度，再预定拉伸率，确定拉伸长度，即主夹头移动位置，通常6063T5拉伸率为0.5%--1%，6061 T6拉伸率为0.8%--1.5%。

4、根据型材的形状确认夹持方法，大断面空心型材，可塞入拉伸垫块，但要尽量确保足够的夹持面积。

5、当型材冷却至50℃以下时，开能拉伸型材。

6、当型材同时存在弯曲和扭拧时，应先矫正扭拧后拉弯曲。

7、第一、二根进行试拉，确认预定拉伸率和夹持方法是否合适。

目视弯曲、扭拧、检查型材的平面间隙、扩口、并口，如不合适，要适当调整拉伸率。

8、正常拉伸率仍不能消除弯曲、扭拧，或不能使几何尺寸合格时，应通知操作手停止挤压。

9、冷却台上的型材不能互相摩擦、碰撞、重叠堆放、防止擦花。

二、工艺要求：1、型材冷却温度：≤50℃2、两排料之间要有一定的距离，防止相互擦伤。

3、拉伸时，两端的夹持方向要一致。

尾夹头夹好后，主夹头才能拉伸。

4、主夹头卸压后，钳口打开前、主夹头不要回程。

三、注意事项：1、钳口夹持型材时，手不要握在被夹持的部位。

2、当油面低于下限，过滤器堵塞或油温过高时，要停止油泵运转。

3、出现非正常声音时，要及时判断原因和报告大班长。

4、型材表面严禁油污。

锯切一、操作规程：1、开启锯床，检查进退是否正常，锯片是否需要维修、更换。

2、将矫直过的型材移至塑料滚筒滚床。

3、将定尺挡板定于需要处并坚固。

4、将型材的头部锯掉约40㎝，然后顶住定尺挡板，用手按住型材，脚踏前进开关，将型材锯断。

5、锯片后退、检查每支型材的质量。

6、将合格型材装在专用框内。

7、料口修整好，填写完跟踪卡，待质检签名后向统计过磅交货。

二、工艺要求：1、锯切头料应不小于30㎝，尾料不小于40㎝，以保证质量。

2、锯切时大料每次不能超过6支。

3、锯口应整齐，无严重的变形和毛刺。

4、锯口余量客户没有特殊要求的一般留20㎜，不得副公差。

5、移动型材时轻抬轻放，防止擦花，划伤型材。

6、装框每层放5根以上垫条，注意不同材的装置，防止变形。

7、料口修理均匀、平整。

三、注意事项：1、锯片前进时，人不要站在锯片正面严防伤人。

2、控制好喷油量，擦干型材上面的油污。

3、锯片伸缩控制在10—15秒之间。

4、锯口如卷边或变形应校正清齿或更换。

时效一、操作规程：1、开炉前检查一下温度表是否正常，料口、型材质量是否合格，型材品名、数量，框号与跟踪卡是否相符，方可进炉。

2、装好炉，打开所有的时效开关（如燃气装置、电路等），然后检查每个部位设备是否正常。

3、填写好进炉时间、保温时间、出炉时间。

4、时效结束，型材出炉，强制冷却。

5、跟踪卡按时效情况登记好，检查硬度，合格将卡插进型材框里。

二、工艺要求：1、温度：200±5℃2、时间2—2.5小时，炉内温差不能超过10℃。

有特殊要求的型材按规定的工艺要求执行。

3、料冷却到50℃以下测硬度，韦氏硬度≥8HW。

特殊硬度要求的按特殊要求执行。

三、注意事项：1、天车下严禁站人2、吊运框架不得碰伤、损坏型材，不得人为践踏型材。

3、出炉的型材不应接触腐蚀性气体、尘土等，要求炉前炉后盖好彩条布。

4、料框不要高叠架堆放，一般不超过3架。

注意事项1、机台班长注意事项生产计划的好坏直接影响生产的正常情况，除按生产顺序配好模具和铝棒外，关键是让全班员工明白班长的计划，什么料先生产，接着生产什么，然后再生产什么，做到生产有头绪。

要使用的平面模、分流模，生产前必须先把专用垫准备好，不能等上套模卸模后将下一套上机模具从模具炉中拉出来，而找不到专用垫，导致模具温度下降，压不出或压坏模具，影响计划完成时间，增加生产成本。

模具上机时要查看模具编号是否与排产相同，对壁厚、长度、颜色、订单号的掌握有利于提高产量，控制好质量。

2、主机手注意事项一名合格的主机手必须与班长有默契配合，能与班长沟通，清楚班长的生产计划，班长不在现场时能指挥生产，不会造成停机。

机手只有熟悉生产计划，才能懂得开机的技巧，并根据不同的表面处理方式、断面及壁厚控制挤压速度，提高产量，减少废料的生产。

严格按照工艺、设备操作规程操作是机手神圣的职责，机械手上、主缸进时要密切注视，手不能离开操作台的暂停控制开关，严防没有上挤压饼或机械手故障引起挤压杆冲断的事故发生。

3、中断工的操作规程中断工在交接班时首先要检查锯片的固定、转动装置、安全装置及各按钮是否正常。

密切注意出料口型材的行走是否顺畅，当达到型材要求的长度时，开始锯切。

按手柄开关或脚垫开关，将锯片压向出料型材，锯切过程中要保持与出料速度相同方向移动中断锯，当型材切断后锯片要迅速移离型材。

接着将锯断的型材滑入料架冷却，并且每隔3－5支料时必须锯样板检查表面质量情况，同时适当向锯片涂擦润滑油。

4 矫直工操作规程矫直工在交接班时先检查机械紧固件和液压传动系统，操作手柄及按钮是否正常。

启动液压泵、电机是否正常。

根据型材长度，将后夹头的距离适当调整，并固定好后夹头，空负荷试车试行，操作钳口“开－闭”，大车“拉伸－返回”数次，检查是否正常，确定型材温度低于50℃时方可进行拉直，上料操作钳口松开夹紧，大车返回处于极限位置，后夹头同时夹紧时处于拉直状态。

在拉直过程中，用手掰动型材使其平直，或按动夹头旋转使型材平直，按拉伸手柄，拉伸开始，拉伸率应不大于1.5％，并注意型材形状尺寸的变化，避免拉伸过量，拉伸结束后，大车返回，松开前后夹头，将型材送上储料台。

型材要及时矫直，防止坯料在冷床上堆积，造成碰伤、划伤、擦花，型材装饰面朝上，避免装饰面擦花，传送调直后坯料的传送带与过桥带保持同步运转。

5 锯切装框操作规程首先检查锯片固定、传动、安全装置及各按钮是否正常，然后根据《挤压排产单》上型材长度，颜色，方向装柜，不能混装。

送料到锯切台直至碰到挡尺，并将型材摆直。

向锯片喷射适量的冷却润滑机油，然后开始锯切。

锯切时要控制一次锯切支数，防止擦花，并且对于成品坯料和光面料锯切时，要每支之间用干净布料进行间隔。

将锯切好的型材装到指定的料框，有质量问题的料不能进框，在装框过程中厚重型材装在下面，轻薄型材装上面。

同时要做到轻拿轻放，防止压伤、压凹、压坏。

每层型材间都必须垫隔条，长短不一致的型材原则上不混装，需要混装时，应采取长下短上的装框方式，装好框后用彩条布盖好后需及时转至中转仓进炉时效。
