桥梁基础桩基础设计
桥梁工程的桩基础
桩基础的构造
桩基础的概述
讨论
不同类型的桩基础 适用于那些情况?
桩基础的受力计算
摩擦系数f1 摩擦系数f2 摩擦系数f3 摩擦系数f4F直源自为D设计桩长承载力为δ
桩基础的施工
主要内容
沉入桩施工 灌注桩施工
沉入桩施工
❖ 锤击沉桩
施工流程图 (仅供参考)
场地清理
测量放样
桩机就位
吊桩
插桩 检 查 桩 位 锤击沉桩
❖静力压桩 静力压桩系采用静压力将桩压入土中,
即以压桩机的自重克服沉桩过程中的阻力。
怎么计算压桩阻力?
水中沉桩
❖主要通过搭设施工便桥、土岛和各类脚手架 组成的工作平台,进行水中沉桩作业。
❖主要有哪些方法?都有哪些特点?
先筑围堰后沉桩基法 先沉桩基后筑围堰法 用吊箱围堰修筑水中桩基法
灌注桩
❖灌注桩的分类
桩基础
LOGO
主要内容
1 桩基础的概述 2 桩基础的构造 3 桩基础的受力计算 4 桩基础的施工
桩基础的概述
❖什么是桩基础? ❖为什么要用桩基础? ❖桩基础的类型
按材料分为木桩、钢筋混凝土桩、预应力混 凝土桩及钢桩;按照制作方法分为预制桩和灌注 桩;按照施工方法分为沉入桩(包括锤击沉桩、 振动沉桩、射水沉桩、静力沉桩等)和灌注桩; 桩按承载性状可分为摩擦型桩和端承型桩 ;桩按 成桩时挤土状况可分为非挤土桩、部分挤土桩和
最后一阶段锤击
抽检试验
运桩
沉入桩施工
❖锤击沉桩
主要沉桩设备:桩锤、桩架及动力装置。 施工要点有哪些? 锤击沉桩的停锤控制指标?
沉入桩施工
❖振动沉桩
设计一下振动 沉桩的施工流程
施工过程要注意哪些?
桥梁桩基施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展,公路、铁路、桥梁等基础设施建设规模不断扩大,桩基础作为桥梁工程的重要组成部分,其施工质量直接影响到桥梁的整体质量和使用寿命。
为了保证桥梁桩基施工的顺利进行,提高施工效率和质量,本方案针对桥梁桩基施工进行详细规划。
二、工程概况1. 项目名称:某高速公路桥梁工程2. 工程地点:某市某区3. 工程规模:桥梁全长1200米,主桥跨径200米,引桥跨径100米4. 桥梁类型:预应力混凝土连续梁桥5. 桩基础类型:钻孔灌注桩三、施工组织1. 施工单位:某集团有限公司2. 施工队伍:由具有丰富经验的桩基础施工团队组成3. 施工设备:钻孔灌注桩成孔设备、钢筋笼制作设备、混凝土输送泵、振动锤等4. 施工进度:按照工程设计要求,确保工程按时完成四、施工工艺及流程1. 施工工艺(1)钻孔灌注桩施工工艺:钻孔、清孔、钢筋笼制作、混凝土灌注、成桩(2)桩基础检测:桩身完整性检测、桩基承载力检测2. 施工流程(1)场地平整:对施工现场进行平整,确保场地满足施工要求(2)桩位放样:根据设计图纸,确定桩位,进行放样(3)钻孔:采用旋挖钻机进行钻孔,钻孔深度满足设计要求(4)清孔:钻孔完成后,进行清孔,确保孔内无杂物(5)钢筋笼制作:根据设计要求,制作钢筋笼,并进行焊接、防腐处理(6)混凝土灌注:采用混凝土输送泵将混凝土送至孔内,进行灌注(7)成桩:混凝土凝固后,形成桩身(8)桩基础检测:对桩身完整性、桩基承载力进行检测五、施工质量控制1. 施工材料质量控制:选用符合设计要求的优质材料,如钢筋、混凝土等,确保材料质量满足施工要求2. 施工过程质量控制:严格按照施工工艺和流程进行施工,确保施工过程符合规范要求3. 施工检测质量控制:对桩身完整性、桩基承载力进行检测,确保桩基础质量满足设计要求六、施工安全措施1. 施工人员安全:对施工人员进行安全教育培训,提高安全意识,确保施工人员生命安全2. 施工设备安全:定期对施工设备进行检查、保养,确保设备安全可靠3. 施工现场安全:设置安全警示标志,加强施工现场安全管理,防止安全事故发生七、环境保护措施1. 施工废水处理:对施工废水进行处理,达到排放标准2. 施工噪声控制:采取隔音、降噪措施,降低施工噪声3. 施工扬尘控制:采用洒水、覆盖等措施,降低施工扬尘八、施工进度安排1. 施工准备阶段:15天2. 钻孔灌注桩施工阶段:60天3. 桩基础检测阶段:15天4. 总工期:90天九、施工成本控制1. 材料成本控制:合理采购材料,降低材料成本2. 人工成本控制:合理安排施工人员,提高施工效率,降低人工成本3. 设备成本控制:合理使用设备,降低设备损耗,降低设备成本4. 其他成本控制:加强施工现场管理,降低其他成本十、施工总结本方案针对某高速公路桥梁工程桩基础施工进行了详细规划,从施工组织、施工工艺、质量控制、安全措施、环境保护、施工进度、成本控制等方面进行了详细阐述。
桥梁基础桩基础课程设计
桥梁基础桩基础课程设计一、课程目标知识目标:1. 学生能理解桥梁基础桩的基本概念、分类及在桥梁工程中的应用。
2. 学生能掌握基础桩的受力原理、设计要点及施工方法。
3. 学生能了解桥梁基础桩的检测与验收标准。
技能目标:1. 学生能运用基础桩知识,分析桥梁工程中基础桩的选择与应用。
2. 学生能运用所学原理,进行基础桩的简单设计和施工方案制定。
3. 学生能运用检测方法,评估桥梁基础桩的质量。
情感态度价值观目标:1. 学生培养对桥梁工程建设的兴趣,增强对国家基础建设的责任感和使命感。
2. 学生树立正确的工程质量观念,注重施工安全和环境保护。
3. 学生培养团队合作精神,学会在工程实践中相互协作、共同解决问题。
课程性质:本课程为工程专业实践课程,结合理论知识与实际应用,提高学生的工程实践能力。
学生特点:学生具备一定的桥梁工程知识基础,对桥梁基础桩有一定了解,但缺乏深入的认识和实际操作经验。
教学要求:通过本课程的学习,使学生能够掌握桥梁基础桩的知识,具备实际操作能力,培养解决实际问题的能力。
教学过程中注重理论与实践相结合,提高学生的综合素质。
课程目标分解为具体学习成果,以便于教学设计和评估。
二、教学内容1. 桥梁基础桩概述- 基础桩的定义、分类及功能- 桥梁基础桩的发展历程及现状2. 基础桩受力原理- 桩土相互作用原理- 桩基承载力的计算方法- 桩身强度及稳定性分析3. 桥梁基础桩设计- 设计原则与要求- 桩长、桩径、桩距的确定- 桩基施工图的绘制4. 桥梁基础桩施工技术- 施工准备与工艺流程- 钻孔灌注桩施工方法- 预制桩施工方法- 桩基施工质量控制措施5. 桥梁基础桩检测与验收- 检测方法与技术- 验收标准与程序- 桩基工程质量评定6. 案例分析与讨论- 现有桥梁基础桩工程案例介绍- 案例分析与问题讨论- 解决实际工程问题的方法与技巧教学内容根据课程目标进行科学性和系统性组织,结合教材相关章节进行详细讲解。
桥梁桩基础计算书
桥梁桩基础课程设计桥梁桩基础课程设计一、恒载计算(每根桩反力计算)1、上部结构横载反力N1 N1=12⨯2350=1175kN 2、盖梁自重反力N2 N2=12⨯350=175kN 3、系梁自重反力N312⨯25 ⨯3.5 ⨯0.8 ⨯1=35kN 4、一根墩柱自重反力N4KN N 94.222)1025(5.01.5255.0)1.54.13(224=-⨯⨯⨯+⨯⨯⨯-=ππ(低水位)KN N 47.195255.08.4155.06.8224=⨯⨯⨯+⨯⨯⨯=ππ (常水位)5、桩每延米重N5(考虑浮力) m KN N /96.16152.1425=⨯⨯=π二、活载反力计算1、活载纵向布置时支座最大反力⑴、公路二级:7.875/k q kN m = 193.2k P kN =Ⅰ、单孔布载 55.57822.1932875.74.24=⨯+⨯=)(R Ⅲ、双孔布载 24.427.875(193.2)2766.3082R kN ⨯⨯=+⨯=(2)、人群荷载Ⅰ、单孔布载 113.524.442.72R kN =⨯⨯=1、计算墩柱顶最大垂直反力R 组合Ⅰ:R= 恒载 +(1+u )汽ϕ∑iiyP +人ϕql= 1175+175+(1+0.2)⨯1.245⨯766.308+1.33⨯85.4 =2608.45kN (汽车、人群双孔布载)2、计算桩顶最大弯矩⑴、计算桩顶最大弯矩时柱顶竖向力 R= 1N +2N +(1+u )汽ϕ∑i i y P + 人ϕql 21 = 1175+175+1.2⨯1.245⨯578.55+1.33⨯42.7= 2271.14kN (汽车、人群单孔布载)⑵、计算桩顶(最大冲刷线处)的竖向力0N 、水平力0Q 和弯矩0M0N = max R +3N + 4N (常水位)= 2608.45+35+195.47=2838.92 kN0Q = 1H + 1W + 2W= 22.5+8+10=40.5 kN0M = 14.71H + 14.051W + 11.252W + 0.3活max R= 14.7⨯22.5+14.05⨯8+11.25⨯10+0.3⨯(2608.45-1175-175) = 933.185kN.m活max R ——组合Ⅰ中活载产生的竖向力。
《桥梁桩基础》课件
目录
• 引言 • 桥梁桩基础概述 • 桥梁桩基础设计 • 桥梁桩基础施工 • 桥梁桩基础维护与检测 • 课程总结与展望
01
引言
课程背景
桥梁工程是交通工程中的重要组成部 分,而桩基础是桥梁工程中的关键部 分,直接关系到桥梁的安全性和稳定 性。
随着交通事业的不断发展,对桥梁桩 基础的设计和施工提出了更高的要求 ,因此需要不断更新和改进桥梁桩基 础的设计和施工技术。
高层建筑中,由于建筑物荷载较大, 采用桩基可以有效地将荷载传递到下 层土体中,提高基础的承载能力和稳 定性。
03
桥梁桩基础设计
设计原则
安全性
确保桥梁桩基础在预期 荷载下具有足够的稳定 性,防止结构失稳和破
坏。
经济性
在满足安全性和功能性 的前提下,优化设计方
案,降低工程成本。
可行性
考虑施工条件、环境因 素和资源限制,确保设 计方案具有实施的可能
05
桥梁桩基础维护与检测
日常维护
01
02
03
日常巡检
定期对桥梁桩基础进行外 观检查,查看是否有裂缝 、沉降、位移等现象。
清洁保养
保持桥梁桩基础的清洁, 及时清理杂物和积水,防 止腐蚀和破坏。
排水设施维护
定期检查排水设施是否畅 通,防止积水对桩基造成 损害。
定期检测
沉降监测
定期对桥梁桩基础的沉降 进行监测,了解沉降变化 情况,判断桩基的稳定性 。
计算分析
运用力学和结构分析方法,对 桥梁桩基础进行详细的受力分 析和稳定性验算。
施工图设计
完成最终的施工图设计,包括 桩位布置图、基础结构详图和 相关施工说明。
设计案例分析
桥梁桩基础设计计算部分要点

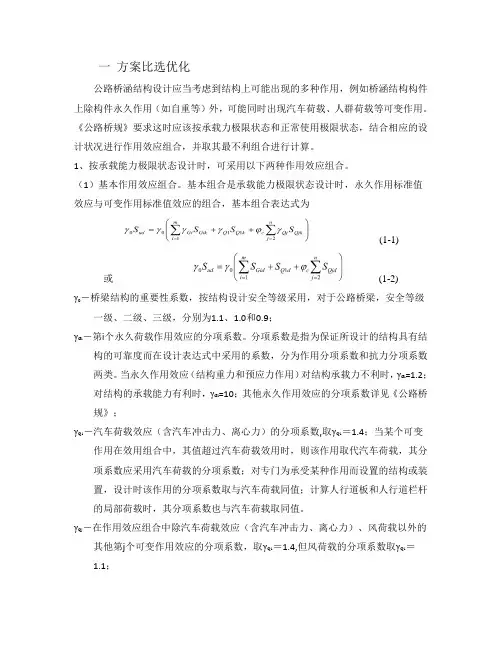

一方案比选优化公路桥涵结构设计应当考虑到结构上可能出现的多种作用,例如桥涵结构构件上除构件永久作用(如自重等)外,可能同时出现汽车荷载、人群荷载等可变作用。
《公路桥规》要求这时应该按承载力极限状态和正常使用极限状态,结合相应的设计状况进行作用效应组合,并取其最不利组合进行计算。
1、按承载能力极限状态设计时,可采用以下两种作用效应组合。
(1)基本作用效应组合。
基本组合是承载能力极限状态设计时,永久作用标准值效应与可变作用标准值效应的组合,基本组合表达式为(1-1)或(1-2)γ-桥梁结构的重要性系数,按结构设计安全等级采用,对于公路桥梁,安全等级0一级、二级、三级,分别为1.1、1.0和0.9;γGi-第i个永久荷载作用效应的分项系数。
分项系数是指为保证所设计的结构具有结构的可靠度而在设计表达式中采用的系数,分为作用分项系数和抗力分项系数两类。
当永久作用效应(结构重力和预应力作用)对结构承载力不利时,γGi=1.2;对结构的承载能力有利时,γGi=10;其他永久作用效应的分项系数详见《公路桥规》;γQ1-汽车荷载效应(含汽车冲击力、离心力)的分项系数,取γQ1=1.4;当某个可变作用在效用组合中,其值超过汽车荷载效用时,则该作用取代汽车荷载,其分项系数应采用汽车荷载的分项系数;对专门为承受某种作用而设置的结构或装置,设计时该作用的分项系数取与汽车荷载同值;计算人行道板和人行道栏杆的局部荷载时,其分项系数也与汽车荷载取同值。
γQj-在作用效应组合中除汽车荷载效应(含汽车冲击力、离心力)、风荷载以外的其他第j个可变作用效应的分项系数,取γQ1=1.4,但风荷载的分项系数取γQ1=1.1;S gik、S gid-第i个永久作用效应的标准值和设计值;S Qjk-在作用效应组合中除汽车荷载效应(含汽车冲击力、离心力)外的其他第j个可变作用效应的标准值;S ud-承载能力极限状态下,作用基本组合的效应组合设计值,作用效应设计值等于作用效应标准值S d与作用分项系数的乘积。
桥桥墩桩基础基础设计定稿版
桥桥墩桩基础基础设计定稿版桥桥墩桩基础是桥梁的基础结构之一,其设计的合理与否直接决定了整个桥梁的牢固性和安全性。
为此,在进行桥梁墩桩基础设计时,需要考虑多方面的因素,如桩基础的承载力、地基的承载能力、施工难易等等。
下面就对桥墩桩基础的设计进行详细的介绍。
一、桥梁墩桩基础设计的主要内容桥墩桩基础设计的主要内容包括:桥墩类型选择、桥墩高度的确定、桥墩定位、桥墩规模、桩基础类型选择(如灌注桩、钻孔桩、钻孔灌注桩等)、桩基础的直径和长度确定、桥墩基础的上、下部结构的设计等。
在这些内容中,尤其需要注意桥墩类型选择和桩基础的直径和长度的确定,因为这些内容直接关系到整个桥梁的牢固性和安全性。
二、桥墩类型选择桥墩类型的选择需要根据具体的桥梁的要求和地质条件进行合理的选择。
常见的桥墩类型有方型桩、圆柱桩、桁架桥墩等。
在选择桥墩类型时,需要考虑以下几个因素:1.桥梁的设计要求:根据桥梁的设计要求,选择能够满足设计要求的桥墩类型。
2.地质条件:根据地质勘察报告,选择适合该地质条件的桩基础类型。
3.施工要求:考虑施工的难易程度和经济性,选择施工方便的桥墩类型。
三、桥墩高度的确定桥墩的高度需要根据桥梁的设计要求和实际情况进行确定。
一般来说,桥墩的高度应该满足以下几个方面的要求:1.桥梁的纵断面要求:根据桥梁的纵断面要求,确定桥墩的高度。
2.桥梁的水平净空要求:根据桥梁的水平净空要求,确定桥墩的高度。
3.结构的稳定性:桥墩的高度不能太低,否则会影响桥梁的稳定性,也不能太高,否则会增加桥梁的荷载和成本。
四、桥墩定位与规模桥墩定位是指确定桩基的位置,需要考虑桥梁的纵、横向布置和桩基的受力特点等因素。
桥墩规模是指桥墩的数量和布置规模。
在进行桥墩定位和规模设计时,需要考虑以下几个因素:1.桥梁的横断面要求:根据桥梁的横断面要求,确定桥墩的位置和规模。
2.桥墩的承载力要求:根据桥墩的承载力要求,确定桥墩的数量和规模。
3.桥梁的水平净空要求:根据桥梁的水平净空要求,确定桥墩的数量和规模。
公路桥梁墩台桩基础设计精品PPT课件
(三) 桩的计算宽度
桩在水平外力作用下,除了桩身宽度范围内桩侧土受 挤压外,在桩身宽度以外的一定范围内的土体都受到一定 程度的影响(空间受力),且对不同截面形状的桩,土受 到的影响范围大小也不同。为了将空间受力简化为平面受 力,并综合考虑桩的截面形状及多排桩桩间的相互遮蔽作 用,将桩的设计宽度(直径)换算成相当实际工作条件下, 矩形截面桩的宽度b1,b1称为桩的计算宽度。根据已有的试 验资料分析,现行规范认为计算宽度的换算方法可用下式 表示:
地基系数变化规律
相应的基桩内力和位移计算方法为:
1)“m”法: 假定地基系数C随深度呈线性增长,即C=mZ,如上图a)所示。 m称为地基系数随深度变化的比例系数(kN/m4)。 2)“K”法: 假定地基系数C随深度呈折线变化即在桩身第一挠曲变形零点 (上图b)所示深度t处)以上地基系数C随深度呈凹形抛物线 增加;该点以下,地基系数C=K(kN/m3)为常数。 3)“c”法:
非岩石类土的比例系数m值Leabharlann 序号 1 2 3 4 5 6
土的分类
流塑粘性土IL>1、淤泥 软塑粘性土1>IL>0.5、粉砂 硬塑粘性土0.5>IL>0、细砂、中砂 坚硬、半坚硬粘性土IL<0、粗砂 砾砂、角砾、圆砾、碎石、卵石 密实粗砂夹卵石,密实漂卵石
m或m0(MN/m4) 3~5 5~10
10~20 20~30 30~80 80~120
第四章 桩基础的设计计算
横向荷载作用下桩身内力与位移的计算方法国内外已有 不少,我国普遍采用的是将桩作为弹性地基上的梁,按文克 尔假定(梁身任一点的土抗力和该点的位移成正比)进行求 解,简称弹性地基梁法。根据求解的方法不同,通常有半解 析法(幂级救解、积分方程解、微分算子解等)、有限差分 法和有限元解等。以文克尔假定为基础的弹性地基梁解法从 土力学的观点认为不够严密。但其基本概念明确,方法较简 单,所得结果一般较安全,故国内外使用较为普遍。我国铁 路、水利、公路及房屋建筑等领域在桩的设计中常用的“m” 法以及“K”法、“常数”法(或称张有龄法)、“C”法等均 属于此种方法。
桥梁桩基础施工组织设计
沙腰河桥桥梁工程桩基础施工方案泰兴市市政工程有限公司港南路Ⅳ标段项目部沙腰河桥桥梁工程桩基础施工方案一、施工测量1、平面控制:以业主提供的坐标点为依据,复核无误后确定的起始控制点,G5-1、G5作首级控制点,用全站仪TPK -350D 测放每个桩位,然后报监理进行复查。
桩机就位后再进行复核。
2、高程控制:以及业主提供的水准点G5-1为起始高程5.516米,在桩机就位以后将桩机转盘的高程测量后作为钻孔深度的依据。
二、钻孔灌注桩施工1、钻孔桩基础(1)、施工方法采用直径1.0m桩基础,全桥共24 根中¢1O0cm桩。
全部采用正循环钻成孔,桩机采用120型钻机。
(2)、施工进度一般粉质粘土层钻进速度3m / h ,考虑到清孔、下笼、灌砼、移钻机及施工中可能出现的一些问题,平均一根桩完成时间按2 天考虑。
2、钻孔桩施工工艺①施工准备A、平整场地清除杂物,换除软土,并碾压密实。
施工前已经查明无地下管线的位置。
B、钻孔定位场地平整后,根据设计图纸,准确定出钻孔中心位置,并加设护桩,以便钻孔过程中对桩位。
C、埋设护筒护筒采用6mm的钢板卷制加工,护筒内径2米。
在已确定的桩位处标出护筒的位置和开挖范围,开挖前用十字交叉法将桩中心引至开挖区外,作四个标记点,并做好保护(直到成孔后)。
一般由人工开挖至确定的标高,将中心引回,埋入护筒,使护筒中心与桩位中心重合,最后在四周换填并夯实。
护筒埋深应2米,并高出地面30cm。
护筒顶端应高出地下水位1m以上。
D、泥浆准备泥浆由水、粘土(膨润土)组成,造浆用的粘土应符合下列技术要求:胶体率不低于95% ,含砂率不大于4% ,造浆率不低于2.5m3/kg。
泥浆性能指标应符合下列技术要求:泥浆相对密度1.05-1.20,漏斗粘度16-22s ,含砂率4-8%,胶体率不小于96%, 失水率不大于25mL/3Omin。
钻孔附近设置制浆池、蓄浆池、沉淀池,并用循环槽连接,用于钻孔过程中排出孔外的含有钻渣的泥浆循环净化后重复使用。
桥梁桩基础施工方案(3篇)
第1篇一、工程概况本工程位于我国某城市,是一座城市快速路桥梁工程。
桥梁全长1000米,主桥跨径为100米,采用预应力混凝土结构。
本方案主要针对桥梁桩基础施工进行阐述。
二、施工准备1. 施工组织(1)成立桥梁桩基础施工领导小组,负责施工过程中的技术、质量、安全等管理工作。
(2)明确各岗位人员职责,确保施工顺利进行。
2. 施工材料(1)桩基础材料:钢筋、混凝土、预制桩等。
(2)施工设备:桩机、振动锤、吊车、混凝土搅拌站、输送泵等。
3. 施工场地(1)施工现场平整、排水畅通。
(2)施工区域内的地下管线、电缆等设施已进行搬迁或保护。
(3)施工现场设置安全警示标志、围挡等。
4. 施工技术(1)桩基础设计参数:桩长、桩径、桩间距、桩型等。
(2)桩基础施工工艺:桩基础施工分为预制桩施工、现场桩施工和桩基础检测三个阶段。
三、预制桩施工1. 预制桩制作(1)预制场地:选择适宜的场地进行预制桩制作,确保场地平整、排水畅通。
(2)预制桩模具:根据设计要求制作模具,确保模具尺寸准确、质量可靠。
(3)预制桩钢筋:按照设计要求绑扎钢筋,确保钢筋间距、保护层厚度等符合规范要求。
(4)混凝土浇筑:采用混凝土搅拌站生产的混凝土,按照设计配合比进行浇筑,确保混凝土强度、密实度等符合规范要求。
2. 预制桩运输(1)预制桩运输:采用吊车将预制桩吊装至运输车上,确保运输过程中桩身完好。
(2)预制桩堆放:在施工现场设置预制桩堆放场地,确保堆放整齐、安全。
四、现场桩施工1. 桩基础施工顺序(1)先进行预制桩施工,后进行现场桩施工。
(2)按照设计要求,从一侧开始,逐排、逐桩进行施工。
2. 桩基础施工方法(1)桩机就位:将桩机准确就位,确保桩机稳定。
(2)桩基础钻孔:采用旋挖钻机进行钻孔,确保钻孔深度、直径等符合设计要求。
(3)清孔:采用清孔设备清除钻孔内的泥浆、杂物等。
(4)钢筋笼制作:按照设计要求制作钢筋笼,确保钢筋间距、保护层厚度等符合规范要求。
桥梁基础打桩工程施工方案(3篇)
第1篇一、工程概况本工程为某高速公路桥梁工程,桥梁全长800米,共计6跨,桥墩8座,基础形式为桩基础。
桩基础施工是桥梁工程的重要组成部分,其质量直接影响到桥梁的安全和使用寿命。
为确保桩基础施工质量,特制定本施工方案。
二、施工依据1. 国家相关法律法规和规范;2. 设计文件和施工图纸;3. 施工合同和施工组织设计;4. 施工现场实际情况。
三、施工工艺1. 桩基础施工工艺流程:测量放线→ 桩位复核→ 钻孔→ 清孔→ 桩身制作→ 桩身运输→ 打桩→ 接桩→ 桩顶标高控制→ 质量检测。
2. 施工工艺要点:(1)测量放线:根据设计图纸,采用全站仪进行测量放线,确保桩位准确无误。
(2)桩位复核:在桩基础施工前,对桩位进行复核,确保桩位偏差在允许范围内。
(3)钻孔:采用旋挖钻机进行钻孔,钻孔深度根据设计要求确定。
钻孔过程中,注意控制钻孔速度和钻头角度,确保钻孔质量。
(4)清孔:钻孔完成后,采用泥浆泵将孔内泥浆抽出,确保孔内干净。
(5)桩身制作:桩身采用预制混凝土,根据设计要求进行浇筑,确保桩身质量。
(6)桩身运输:桩身运输采用平板车,确保桩身在运输过程中不受损坏。
(7)打桩:采用旋挖钻机进行打桩,根据设计要求控制桩的垂直度和桩身入土深度。
(8)接桩:当桩身长度不足时,采用接桩技术,确保桩身连续。
(9)桩顶标高控制:在打桩过程中,采用水准仪对桩顶标高进行控制,确保桩顶标高符合设计要求。
(10)质量检测:对桩基础进行质量检测,包括桩身完整性、桩身质量、桩基承载力等。
四、施工组织与管理1. 施工组织:(1)成立桩基础施工项目部,负责桩基础施工的全面管理。
(2)明确各部门职责,确保施工顺利进行。
(3)加强施工现场管理,确保施工安全、文明施工。
2. 管理措施:(1)建立健全质量管理体系,确保施工质量。
(2)加强施工现场安全管理,预防安全事故发生。
(3)严格控制施工进度,确保工程按期完成。
(4)加强施工成本控制,提高经济效益。
公路桥梁墩台桩基础设计
公路桥梁墩台桩基础设计公路桥梁的墩台桩基础设计是指根据桥梁的载荷特点和地基条件,确定墩台桩的类型、数量、布置以及桩基础的尺寸和型式等主要设计参数,以满足桥梁的稳定性和安全性要求。
下面将对公路桥梁墩台桩基础设计进行详细介绍。
一、设计依据1.地质勘察报告:地质勘察结果应明确地表土质、地下水位、地层情况以及地震烈度等。
2.桥梁设计规范:根据公路桥梁设计规范,确定设计荷载、设计性能、桩长和桩径等参数。
3.交通荷载及环境要求:根据交通流量、车速和车辆组成等确定设计荷载,并考虑当前和未来的交通环境。
二、墩台桩类型与布置墩台桩的类型主要有沉井桩、钢筋混凝土灌注桩、钢管桩等。
根据不同的地基条件和设计要求,选择合适的桩类型。
墩台桩的布置应符合以下原则:1.桥墩的纵向布置应满足所设计的桥梁的纵断面要求,包括墩台的间距、高度和坡度等。
2.横向布置应有足够的间距,保证桩和墩台的稳定性,同时考虑桩与道路路基的关系。
3.水平布置考虑到墩台桩基础的尺寸和形式,确保桥墩在水平和竖向上的稳定性。
三、桩基础尺寸与型式桩基础的尺寸和型式应根据地质条件、桩类型以及挤土效应等因素来确定。
1.桩基础尺寸:根据地质勘察报告提供的地下水位、桩的承载力等信息,确定桩的长度和直径。
桩的长度应当超过达到可承受最大水平荷载的土层,桩的直径应满足承载力及抗倾覆的要求。
2.桩基础型式:根据地质条件和桥墩荷载等要求,选择合适的桩基础型式。
常见的桩基础型式有扩底桩、锥度桩、超长桩等。
四、设计荷载设计荷载是指按照一定规则确定的用于工程结构设计的楔形力、增量力和动力荷载等。
公路桥梁的设计荷载主要有静力荷载和动力荷载。
1.静力荷载:静力荷载包括永久荷载和可变荷载。
永久荷载是指常驻在桥梁上的荷载,包括桥梁自重和路面荷载。
可变荷载是指变化的荷载,包括交通荷载和行人荷载。
2.动力荷载:动力荷载是指由于交通运输引起的桥梁结构振动和冲击荷载。
动力荷载可根据公路桥梁设计规范中的要求进行计算。
桥梁桩基础设计计算
第一章桩基础设计一、设计资料 1、地址及水文河床土质:从地面(河床)至标高32.5m 为软塑粘土,以下为密实粗砂,深度达30m ;河床标高为40.5m ,一般冲刷线标高为38.5m ,最大冲刷线为35.2m ,常水位42.5m 。
2、土质指标表一、土质指标3、桩、承台尺寸与材料承台尺寸:7.0m ×4.5m ×2.0m 。
拟定采用四根桩,设计直径 1.0m 。
桩身混凝土用20号,其受压弹性模量h E =×104MPa 4、荷载情况上部为等跨25m 的预应力梁桥,混凝土桥墩,承台顶面上纵桥向荷载为:恒载及一孔活载时:5659.4NKN =∑、298.8HKN =∑、3847.7MKN m =∑g恒载及二孔活载时:6498.2NKN =∑。
桩(直径1.0m )自重每延米为:21.01511.78/4q KN m π⨯=⨯=故,作用在承台底面中心的荷载力为:5659.4(7.0 4.5 2.025)7234.4298.83847.7298.8 2.04445.3N KN H KN M KN=+⨯⨯⨯===+⨯=∑∑∑ 恒载及二孔活载时:6498.2(7.0 4.5 2.025)8073.4N KN =+⨯⨯⨯=∑桩基础采用冲抓锥钻孔灌注桩基础,为摩擦桩 二、单桩容许承载力的确定根据《公路桥涵地基与基础设计规范》中确定单桩容许承载力的经验公式,初步反算桩的长度,设该桩埋入最大冲刷线以下深度为h ,一般冲刷线以下深度为3h ,则:002221[]{[](3)}2h i i N p U l m A k h τλσγ==++-∑当两跨活载时:8073.213.311.7811.7842h N h =+⨯+⨯计算[P]时取以下数据:桩的设计桩径1.0m ,冲抓锥成孔直径为1.15m ,桩周长22202021211.15 3.6,0.485,0.740.9, 6.0,[]550,12/40,120,a a a u m A m m K Kp KN m Kp Kp ππλσγττ⨯=⨯==========1[] 3.16[2.740( 2.7)120]0.700.90.7852[550 6.012( 3.33)]2057.17 5.898.78k p h h N h m=⨯⨯+-⨯+⨯⨯⨯+⨯⨯+-==+∴= 现取h=9m ,桩底标高为26.2m 。
桥梁工程桩基础施工方案
桥梁工程桩基础施工方案桥梁工程的桩基础施工方案主要包括桩型选择、桩基础的布置、施工工艺、施工方案等内容。
下面是一篇关于桥梁工程桩基础施工方案的1200字以上的示例:一、项目背景本次桥梁工程的桩基础施工方案旨在解决X市高速公路上一座大型跨河桥梁的桩基础施工问题。
此桥梁采用了混凝土预制桥梁的形式,总长1200米,跨度50米,其中包括105个圆形桩基础。
二、施工准备1.施工人员的培训和安全教育。
2.购买或租借所需施工设备,如挖掘机、起重机等。
3.准备所需的原材料,包括混凝土、钢筋等。
三、桩型选择考虑到土质及承载力等因素,本项目选择使用了钻孔桩作为桩基础,每根桩的直径为1.5米。
桩长根据土层情况确定,平均长度为30米。
四、桩基础的布置根据设计要求,桥墩的布置间距为10米,桥墩与桥梁桩基础的连接方式为嵌入式连接。
桥墩采用钢筋混凝土结构,高度为15米。
五、施工工艺1.钻孔施工:首先,使用挖掘机开挖桩基坑,坑底要求平整。
然后,根据设计要求定位,使用钻机进行孔洞施工,孔洞的直径和深度根据设计要求进行控制。
2.钢筋笼制作:根据设计要求,将钢筋按照一定的间距进行排列,并用钢丝绑扎牢固。
3.拌制混凝土:根据工程需要,准备一定比例的水泥、砂石、骨料等原材料,使用搅拌车进行混凝土的拌制。
4.浇筑混凝土:将拌制好的混凝土运输到桩基坑,将钢筋笼放入桩孔内,并使用钢筋加固栓与桥墩连接。
然后,使用泵车等设备进行混凝土的浇筑。
5.后期处理:施工完毕后,及时对桥墩进行喷水养护,以保证混凝土的强度和稳定性。
六、施工方案1.施工队伍的组建:根据工程的复杂程度和工期要求,组建一支专业的施工队伍,包括工程师、技术人员、熟练的施工工人等。
2.施工进度的管控:合理安排施工进度,根据工程需要确定施工任务和节点,及时调整施工计划。
并对施工进度进行监控和评估,确保按时完成任务。
3.安全措施的落实:对施工现场进行严格的安全管理,确保施工人员的安全。
在施工现场设置合理的警示标志,严禁私自进入施工区域。
桥梁桩基设计规范要求解析
桥梁桩基设计规范要求解析桥梁桩基是桥梁工程中一种常见的基础形式,其设计规范要求具有一定的技术标准和积累的经验。
本文将对桥梁桩基设计规范的要求进行解析,以帮助读者更好地了解和应用于实际工程中。
一、设计依据桥梁桩基的设计需要依据相关的技术规范和标准,主要包括国家《公路桥涵设计通用规范》、《钢筋混凝土桥梁设计规范》等。
这些规范对桥梁桩基的设计方法、承载力计算、桩身和桩顶处理等方面提出了具体要求,设计人员应该熟悉并按照执行。
二、地质勘察桥梁桩基的设计必须结合地质勘察的结果进行,地质勘察是为了了解地下土体的性质、层位及地下水位等信息。
设计人员需要根据地质勘察报告的结果,综合考虑土体的强度、稳定性、水位等因素,确定合理的桩的长度和直径。
三、桩基承载力计算桥梁桩基的承载力是设计的重点,其计算方法主要有静力计算和动力计算两种。
静力计算是根据土壤强度理论和桩的受力特点,通过确定桩侧阻力和桩端承载力来评估桩基的承载力。
动力计算是通过实测或理论分析得到桩的动力性质,再根据相关的公式,计算桩基的承载力。
四、桩身和桩顶处理桩身的处理包括桩身的加固和防护,一般采用的方式是进行混凝土加固或者钢筋混凝土套筒。
桩顶的处理主要是为了保证桥台与桩基的良好衔接,一般采用的方式有桩顶修整、加盖钢板或者布置预应力钢筋等。
五、桩基的质量和安全控制桥梁桩基的设计不仅要满足承载力要求,还需要对其质量和安全进行控制。
在桥梁施工过程中,需要对桩机进行检测,保证桥梁桩基的垂直度和质量符合规范要求。
同时,施工人员还需要密切监测桩体的竖向位移和沉降情况,及时采取措施进行调整和修复。
六、桥梁桩基的监测和维护一旦桥梁桩基完成施工,还需要对其进行定期的监测和维护。
监测工作主要包括桩基的竖向位移、沉降、倾斜等情况,及时发现并解决问题。
维护工作则包括定期对桩基进行检查和修复,确保桥梁的长期稳定运行。
总结桥梁桩基设计规范要求涉及了设计依据、地质勘察、承载力计算、桩身和桩顶处理、质量和安全控制以及监测和维护等方面。
桥梁工程桩基础施工方案
桥梁工程桩基础施工方案1: 桥梁工程桩基础施工方案1.引言本旨在介绍桥梁工程的桩基础施工方案,包括施工前的准备工作、桩基础材料及设备的选择、施工工艺参数的确定等。
2.施工前准备工作2.1 桩基础设计的研究和分析2.2 施工现场的勘察与测量2.3 安全措施的制定与落实2.4 施工方案的编制3.桩基础材料的选择3.1 桩基材料的种类与性能3.2 材料的质量要求与检验3.3 施工材料的保管与使用4.桩基础设备的选择4.1 钻机的选择与使用4.2 预制桩的处理与堆放4.3 钢筋的加工与预装插入4.4 混凝土搅拌设备的选择与使用5.施工工艺参数的确定5.1 桩基础施工的时间节点与程序5.2 钻孔的数量、直径、深度的确定5.3 钻孔的施工方法与技术要求5.4 桩基础混凝土浇筑工艺5.5 桩基础沉桩方法与要求5.6 施工中的质量控制与监测6.施工验收与问题处理6.1 施工质量的验收标准6.2 施工中可能浮现的问题与解决方法6.3 施工完成后的清理与整理7.附件列表:附件1. 施工图纸附件2. 材料检验报告附件3. 设备租赁合同8.法律名词及注释:法律名词1. 桥梁工程建设管理条例:对桥梁工程的施工、验收等方面进行了规定。
注释1. 钻孔:使用钻机进行地下孔洞的钻取作业。
------------------------------------------------------------------2: 桥梁工程桩基础施工方案1.引言本旨在详细介绍桥梁工程的桩基础施工方案,涵盖施工前的准备工作、材料设备的选择、施工工艺参数的确定等内容。
2.施工前准备工作2.1 桩基础设计的研究和分析2.1.1 桩基础类型的选择与设计依据2.1.2 桩基础承载力与稳定性的计算2.1.3 地质勘测与地基分析2.2 施工现场的勘察与测量2.2.1 施工现场的平整与清理2.2.2 地形地貌的测量与记录2.2.3 周边环境与地下管线的调查2.3 安全措施的制定与落实2.3.1 安全警示标识的设置2.3.2 施工现场的防护措施2.3.3 人员安全培训与监督2.4 施工方案的编制2.4.1 施工工艺流程的确定2.4.2 材料设备的购置与准备2.4.3 施工进度计划的制定3.桩基础材料的选择3.1 混凝土材料的种类与性能3.2 钢筋材料的选用与加工3.3 材料质量的检验与验收4.桩基础设备的选择4.1 钻孔设备的选型与使用4.2 预制桩的处理与堆放4.3 钢筋的加工与安装4.4 混凝土搅拌设备的选购与使用5.施工工艺参数的确定5.1 钻孔的数量、直径、深度的确定5.2 钻孔施工的方法与工艺要求5.3 混凝土浇筑工艺与要求5.4 沉桩施工方法与要求5.5 施工过程中的质量控制与监测6.施工验收与问题处理6.1 施工质量的验收标准与程序6.2 施工中可能浮现的问题与解决方法6.3 施工完成后的清理与绿化7.附件列表:附件1. 桥梁设计图纸附件2. 施工设备租赁合同附件3. 施工材料检验报告8.法律名词及注释:法律名词1. 桥梁建设管理法:对桥梁工程建设的管理和规范作出了法律规定。
桥梁工程中的桩基础规范要求
桥梁工程中的桩基础规范要求桥梁作为交通运输的重要组成部分,其安全性和稳定性对于社会发展和交通运行至关重要。
而桥梁的稳定性则与桩基础的质量和规范要求密切相关。
本文将就桥梁工程中的桩基础规范要求展开讨论。
1. 桩基础的选择与设计桥梁桩基础的选择与设计是确保桥梁安全稳定的关键。
在选择桩基础类型时,需根据桥梁的荷载情况、地质条件和环境因素等进行合理判断。
同时,桥梁桩基础的设计应满足相关规范要求,确保桩的稳定性和承载力。
2. 桩基础施工工艺要求桩基础的施工是保证其质量的重要环节。
在施工过程中,应严格按照规范要求进行操作,包括桩基础的预制、打桩、灌注等。
确保每一道工序都符合规范要求,保证桩的质量和稳定性。
3. 桩基础材料的选择和要求桥梁工程中所使用的桩基础材料也要符合规范要求。
在选择桩材时,应根据桥梁的设计要求和使用环境选择合适的材料。
同时,在材料的质量要求上,应严格按照规范要求进行选择和检验,确保桩材质量达到规范要求。
4. 桩基础的质量检测与验收桩基础的质量检测与验收是确保桩基础质量的重要环节。
在桩基础施工完成后,应进行必要的质量检测和验收工作,包括桩身的质量检测、桩顶水平检测、桩身轮廓检测等。
同时,对于不符合规范要求的桩基础,应及时处理和纠正。
5. 桩基础养护要求桩基础的养护对于保证桥梁的长期稳定运行至关重要。
在养护过程中,应按照规范要求进行养护工作,包括桩基础的防腐、防碱、排水等。
确保桩基础在使用过程中不受到外界环境的损害,延长其使用寿命。
综上所述,桥梁工程中的桩基础规范要求与桥梁的安全稳定性密切相关。
在选择与设计、施工工艺、材料选择和质量检测与验收等方面,都需要严格按照相关规范要求进行操作。
只有确保桩基础的质量和稳定性,才能有效提升桥梁的安全性和运输效能。
公路桥梁桩基础课程设计任务书(桩柱式桥墩,含计算书)
公路桥梁桩基础课程设计任务书(桩柱式桥墩,含计算书)桥梁桩基础课程设计任务书一、桩基础课程设计资料该公路桥梁采用桩柱式桥墩,预计尺寸如下图1所示。
桥面宽7米,两边各0.5米人行道。
设计荷载为公路Ⅱ级,人群:3.5kN/m2.1、桥墩组成该桥墩基础由两根钻孔灌注桩组成。
桩径采用φ=1.2m,墩柱直径采用φ=1.0m。
桩底沉淀土厚度t=(0.2~0.4)d。
局部冲刷线处设置横系梁。
2、地质资料标高25m以上桩侧土为软塑亚粘土,其各物理性质指标为:容量γ=18.5kN/m3,土粒比重G=2.70g/cm3,天然含水量ω=21%,液限ωl=22.7%,塑限ωp=16.3%。
标高25m以下桩侧及桩底土均为硬塑性亚粘土,其物理性质指标为:容量γ=19.5kN/m3,土粒比重G=2.70g/cm3,天然含水量ω=17.8%,液限ωl=22.7%,塑限ωp=16.3%。
3、桩身材料桩身采用25号混凝土浇注,混凝土弹性模量Eh=2.85×104MPa,所供钢筋有Ⅰ级钢和Ⅱ级钢。
4、计算荷载1)一跨上部结构自重G=2350kN;2)盖梁自重G2=350kN;3)局部冲刷线以上一根柱重G3应分别考虑最低水位及常水位情况;4)公路Ⅱ级:双孔布载,以产生最大竖向力;单孔布载,以产生最大偏心弯矩。
支座对桥墩的纵向偏心距为b=0.3m(见图2)。
计算汽车荷载时考虑冲击力。
5)人群荷载:双孔布载,以产生最大竖向力;单孔布载,以产生最大偏心弯矩。
6)水平荷载(见图3)制动力:H1=22.5kN(4.5);盖梁风力:W1=8kN(5);柱风力:W2=10kN(8)。
采用常水位并考虑波浪影响0.5m,常水位按45m计,以产生较大的桩身弯矩。
W2的力臂为11.25m。
活载计算应在支座反力影响线上加载进行。
支座反力影响线见图4.5、设计要求确定桩的长度,进行单桩承载力验算。
桥梁桩基础课程设计计算书一、恒载计算(每根桩反力计算)在进行恒载计算时,需要计算上部结构横载反力N1、盖梁自重反力N2、系梁自重反力N3、一根墩柱自重反力N4以及桩每延米重N5.其中,需要考虑浮力对桩每延米重的影响。
公路桥梁桩基础课程设计任务书(桩柱式桥墩,含计算书)
桥梁桩基础课程设计任务书1、桥墩组成:该桥墩基础由两根钻孔灌注桩组成。
桩径采用φ=1.2m ,墩柱直径采用φ=1.0m 。
桩底沉淀土厚度t = (0.2~0.4)d 。
局部冲刷线处设置横系梁。
2、地质资料:标高25m 以上桩侧土为软塑亚粘土,其各物理性质指标为:容量γ=18.5kN /m 3,土粒比重G=2.70g/3cm ,天然含水量%21=ω,液限%7.22=l ω,塑限%3.16=p ω。
标高25m 以下桩侧及桩底土均为硬塑性亚粘土,其物理性质指标为:容量γ=19.5kN /m 3,土粒比重G=2.70g/3cm ,天然含水量%8.17=ω,液限%7.22=l ω,塑限%3.16=p ω。
3、桩身材料:桩身采用25号混凝土浇注,混凝土弹性模量αMP E h 41085.2⨯=,所供钢筋有Ⅰ级钢和Ⅱ级纲。
4、计算荷载⑴ 一跨上部结构自重G=2350kN ;⑵ 盖梁自重G 2=350kN⑶ 局部冲刷线以上一根柱重G 3应分别考虑最低水位及常水位情况;⑷公路Ⅱ级 :双孔布载,以产生最大竖向力; 单孔布载,以产生最大偏心弯矩。
支座对桥墩的纵向偏心距为3.0=b m (见图2)。
计算汽车荷载时考虑冲击力。
⑸ 人群荷载:双孔布载,以产生最大竖向力; 单孔布载,以产生最大偏心弯矩。
⑹ 水平荷载(见图3)制动力:H 1=22.5kN (4.5);盖梁风力:W 1=8kN (5);柱风力:W 2=10kN (8)。
采用常水位并考虑波浪影响0.5m ,常水位按45m计,以产生较大的桩身弯矩。
W2的力臂为11.25m。
活载计算应在支座反力影响线上加载进行。
支座反力影响线见图4。
2、桩基础配筋图3、桩基础钢筋数量表桥梁桩基础课程设计计算书一、恒载计算(每根桩反力计算)1、上部结构横载反力N1N1=1/2*G1=1/2*2000(30/20)^1.2=1626.7KN2、盖梁自重反力N2221135017522N G kN=⨯=⨯=3、系梁自重反力N331(0.71)(11) 3.325292N kN =⨯⨯⨯⨯⨯⨯=(?)4、一根墩柱自重反力N4低水位:()22411258.32510 5.1223.8544N kNππ⨯⨯=⨯⨯+-⨯⨯=常水位:()2241125 4.825108.6196.9144N kNππ⨯⨯=⨯⨯+-⨯⨯=5、桩每延米重N5(考虑浮力)()25 1.22510116.964N kN π⨯=-⨯⨯=二、活载反力计算1、活载纵向布置时支座最大反力⑴、公路II 级:7.875/k q kN m =,193.5k p kN =Ⅰ、 单孔布载 1290.76R kN =Ⅲ、双孔布载 2581.52R kN =⑵、人群荷载ϕ人=1.33三、荷载组合1、计算墩柱顶最大垂直反力R组合Ⅰ:R= 恒载 +(1+u )汽ϕ汽车+ 人ϕ人群 (汽车、人群双孔布载)1175175(10.3) 1.25581.521 1.33 3.524.42408.55R kN =+++⨯⨯⨯+⨯⨯=2、计算桩顶最大弯矩⑴、计算桩顶最大弯矩时柱顶竖向力组合Ⅰ:R= 1N +2N +(1+u )汽ϕ∑i i y P + 人ϕql 21(汽车、人群单孔布载)11175175 1.3 1.25290.761 1.33 3.524.41879.282R kN =++⨯⨯⨯+⨯⨯⨯=⑵、计算桩顶(最大冲刷线处)的竖向力0N 、水平力0Q 和弯矩0M0N = max R +3N + 4N (常水位)2408.5529196.912631.71kN=++=0Q = 1H + 1W + 2W 22.581040.5kN=++= 0M = 14.71H + 14.051W + 11.252W + 0.3活max R=()14.722.514.05811.25100.32408.551175175873.22kN m⨯+⨯+⨯+⨯--=⋅活max R ——组合Ⅰ中活载产生的竖向力的较大者。
