最新扬子壁挂炉培训资料
壁挂锅炉及其应用技术培训-基础部分 ppt课件
空气 0.025 水 0.6 黄铜 109 铁 50 不锈钢 20
2.对流换热
热对流——通过流体流动传递热量的方式。
对流换热——以热对流方式进行的热量交换。 影响对流换热强度的因素
流体的物理性质：如热容量ρc
产生流通的原因：自然；受迫 流体的流动状态：层流；紊流 流体有无相变：显热；潜热 换热面：形状、大小、位置
2）采暖水循环泵
壁挂锅炉中经常使用变速循环泵（手动 变速），以适应不同的系统阻力。 较大的系统（系统阻力较大），使用高 速挡； 小系统，使用低速档。
当循环泵转速发生变化时，其特性曲线也会变化。
3）闭式膨胀罐——吸收系统水的膨胀
闭式膨胀罐工作原理
闭式膨胀罐容积的确定
Vexp
V ( 2 1 ) Pp 1 Pmax
旁通阀
旁通阀的作用 - 打开圈数
2.生活热水部分包括：
板式换热器；
水流传感器； 三通阀等。
即时式（快速式）生活热水生产系统 即时式生活热水生 产系统主要由板式换热 器与三通阀组成。 板式换热器的作用 是利用采暖热水来加热 生活热水。 三通阀的作用是实 现采暖功能与生活热水 加热功能的转换。
1）板式换热器——加热生活热水
N2(8m3)
CH4 (1m3) CO2 (1m3) O2 (2m3) H2O (2m3)
N2(8m3)
CH 4 2O2 8N2 CO2 2H 2O 8N2
燃烧1m3的天然气（假设100％甲烷）理论上： 需要10m3空气； 产生11m3烟气（其中含2m3水蒸气）
2．燃烧产生的污染物
三通阀电机转动
采暖水流入 板式换热器
生活水被加热
壁挂炉培训资料
使用效果案例
总结词
通过分析使用效果案例，可以让学员更好地了解壁挂炉在不同使用场景下的实际 效果，以便更好地掌握使用技巧和节能方法。
详细描述
选取5个以上不同使用场景的使用效果案例进行讲解，包括但不限于舒适度、节 能性、维护保养等方面，同时对影响使用效果的因素进行分析和讲解。
故障排除案例
总结词
通过分析故障排除案例，可以让学员更好地掌握壁挂炉常见 故障的排除方法和技巧，以便在遇到问题时能够迅速解决。
保温性能的利用
利用壁挂炉的保温性能，降低热损失，提高能 源利用效率。
3
合理设置水温
根据实际需要合理设置水温，避免过高或过低 ，减少能源消耗。
壁挂炉的环保措施
使用清洁能源
01
使用天然气、太阳能等清洁能源代替煤炭等传统能源，减少污
染物排放。
选择低氮燃烧器
02
选择低氮燃烧器，降低氮氧化物排放量，减少对环境的影响。
详细描述
首先检查散热是否良好，确保散热片不被堵塞或覆盖。其次检查风机是否正 常工作，可以清洗或更换风机。另外，还需要检查水泵是否正常工作，避免 产生异常噪音。
壁挂炉水压异常
总结词
壁挂炉水压异常可能是由于管道漏水、水泵故障、水阀未开启等原因引起的。
详细描述
首先检查管道是否漏水，排除漏水问题。其次检查水泵是否正常工作，可以清洗 或更换水泵。另外，还需要检查水阀是否开启，确保水流畅通。如果以上方法都 不能解决问题，建议寻求专业维修人员的帮助。
04
壁挂炉的节能环保
节能环保的概念
节能环保的定义
节能环保是指通过采取先进的技术和措施，提高能源利用效 率，减少能源消耗和污染物排放，对于实现可持续发展、促进经济转型、提高人民生 活质量等方面具有重要意义。
扬子壁挂炉培训资料..
4-15、温度检测及控制
用于采集系统内 水的温度信号，并 与设定值比较。用 于控制燃烧器的开 关和调节燃烧火焰 的大小，使输出热 量与系统需求的热 量相符。
4-16、自动旁通阀
当系统回水受阻时，回到水泵吸入口水流量减少， 导致流经主热交换器的水量也会减少。根据伯努利 方程，系统压力增大，将自动旁通阀打开，以确保 流经主热交换器有足够的水量,避免当系统回水受阻 时,主热交换器内的温度因水量减少而升高,导致损 坏主热交换器。因此自动旁通阀起保护主热交换器 的作用。
上部的扰流挡板可防止燃烧后的热空气直接排出机外，增加 热空气的换热机会，降低排烟温度，提高热效率。点火成功 后3分钟内，燃气流量为最大热输出的75％，随后进行最大 热输出进行最大采暖运行。当壁挂炉达到设定温度后，以最 小燃气流量燃烧，直到达到停机条件时停机。
4-2、排烟风机
排烟风机的作用是以一定 流速将烟气强制排出燃烧 室，同时使燃烧室与室外 之间形成稳定压差，保证 适量新鲜空气进入燃烧室 与喷嘴喷出的燃气以一定 的比例混合，达到最佳过 剩空气系数，尽量使燃气 进行完全燃烧；燃烧室内 保持微负压，烟气不会通 过家用壁挂炉壳体间的缝 隙散入室内，避免烟气中 毒现象的发生。
4-3、膨胀水箱
膨胀水箱是用于容纳 采暖系统媒质水受热膨 胀后多出来的水体积， 如果不能缓冲这部分膨 胀水量，壁挂炉及管路 系统将受到损害。为此， 在系统上连接一个密闭 膨胀水箱用来容纳膨胀 水量；同时稳定系统循 环压力，缓解媒质水压力的变化。膨胀水箱里面的橡胶皮囊 内充满1.0Bar的氮气。当温度升高系统水体积膨胀时，挤压 氮气进入水箱；温度降低系统水体积收缩时，氮气的压力则 将水压回采暖系统。
燃 气 壁 挂 炉
技 术 资 料

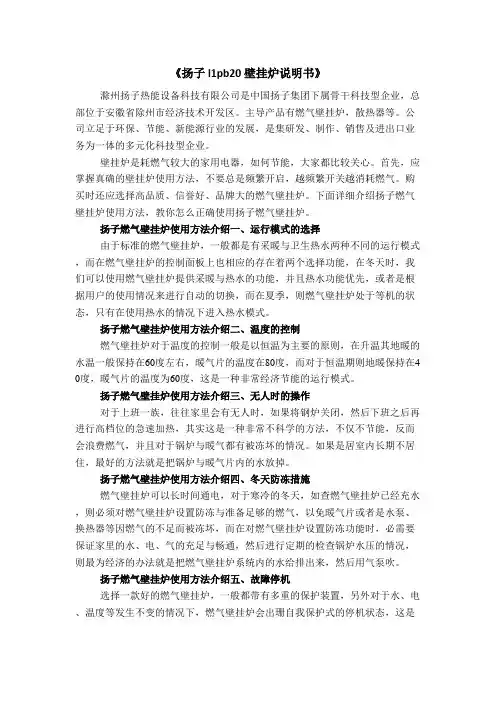

扬子l1pb20壁挂炉说明书
《扬子l1pb20壁挂炉说明书》滁州扬子热能设备科技有限公司是中国扬子集团下属骨干科技型企业，总部位于安徽省除州市经济技术开发区。
主导产品有燃气壁挂炉，散热器等。
公司立足于环保、节能、新能源行业的发展，是集研发、制作、销售及进出口业务为一体的多元化科技型企业。
壁挂炉是耗燃气较大的家用电器，如何节能，大家都比较关心。
首先，应掌握真确的壁挂炉使用方法，不要总是频繁开启，越频繁开关越消耗燃气。
购买时还应选择高品质、信誉好、品牌大的燃气壁挂炉。
下面详细介绍扬子燃气壁挂炉使用方法，教你怎么正确使用扬子燃气壁挂炉。
扬子燃气壁挂炉使用方法介绍一、运行模式的选择由于标准的燃气壁挂炉，一般都是有采暖与卫生热水两种不同的运行模式，而在燃气壁挂炉的控制面板上也相应的存在着两个选择功能，在冬天时，我们可以使用燃气壁挂炉提供采暖与热水的功能，并且热水功能优先，或者是根据用户的使用情况来进行自动的切换，而在夏季，则燃气壁挂炉处于等机的状态，只有在使用热水的情况下进入热水模式。
扬子燃气壁挂炉使用方法介绍二、温度的控制燃气壁挂炉对于温度的控制一般是以恒温为主要的原则，在升温其地暖的水温一般保持在60度左右，暖气片的温度在80度，而对于恒温期则地暖保持在4 0度，暖气片的温度为60度，这是一种非常经济节能的运行模式。
扬子燃气壁挂炉使用方法介绍三、无人时的操作对于上班一族，往往家里会有无人时，如果将钢炉关闭，然后下班之后再进行高档位的急速加热，其实这是一种非常不科学的方法，不仅不节能，反而会浪费燃气，并且对于锅炉与暖气都有被冻坏的情况。
如果是居室内长期不居住，最好的方法就是把锅炉与暖气片内的水放掉。
扬子燃气壁挂炉使用方法介绍四、冬天防冻措施燃气壁挂炉可以长时间通电，对于寒冷的冬天，如查燃气壁挂炉已经充水，则必须对燃气壁挂炉设置防冻与准备足够的燃气，以免暖气片或者是水泵、换热器等因燃气的不足而被冻坏，而在对燃气壁挂炉设置防冻功能时，必需要保证家里的水、电、气的充足与畅通，然后进行定期的检查锅炉水压的情况，则最为经济的办法就是把燃气壁挂炉系统内的水给排出来，然后用气泵吹。
壁挂炉培训资料
壁挂炉培训资料 12
点火针 感应针
功能：用于引燃燃气和检测燃烧情况 是否正常
壁挂炉培训资料 13
创尔特壁挂炉目前均采用双极放电点火系统及独 立式火焰检测针。双极放电系统能有效的保证在燃气 通道正常时，机器能正常点火燃烧；检测火焰的目的 是为了防止残火和燃烧状态不正常，以保障机器安全 可靠的运行。
1 壁挂炉基本知识 2 壁挂炉基本零部件 3 新款壁挂炉系列介绍 4 参数设置
壁挂炉培训资料 1
壁挂炉培训资料 2
工作原理：通过机器内部的水路换热系统，提高水体温度。产生的
热水输送到散热系统各个终端，实现供暖（洗浴）的目的！ 壁挂炉仅是供暖系统中的一部分，与散热器，地暖管等散热器材
配套使用，才能实现供暖功能。
风机在不同的结构中，运行的状态是不同的。选型的主要
条件为燃烧时的空气过量系数、燃烧系统的阻力。燃气要充
分燃烧除了理论燃烧的空气外，还需有一定的空气余量才能
保证燃气充分燃烧。过量系数过大，即风机选型过大，烟气
流速增大，使得烟气在燃烧室滞留的时间减短，烟气与主换
热器的换热时间不够，换热效率降低。同时过量空气带出的
创尔特点火电极点火时的点火电压为14000V。
注意：当控制器地线接触不良时，点火 功能：使燃气充分燃烧， 产生 明火及高温烟气的场所。
壁挂炉培训资料 15
燃烧器总成由燃烧器和分流管两部分组成 一般功率（输入）18KW的壁挂炉燃烧器由9个喷嘴的分流管和9片火
排片构成。功率（输入）20—28KW以上壁挂炉的燃烧器由13个喷咀的分 流管和13个火排片构成！
壁挂炉培训课程(壁挂炉基础知识)PPT课件
燃气热水高器温加烟热气水--原--理--：----释--放→热水量
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
1. 参数解 4读
1. 内部结 5 构201简9/1介2/1
低热值
高热值
1m³燃气完全燃烧后其 烟气被冷却至原始温度
烟气中的水蒸气 仍为蒸气状态时 放出的热量
烟气中的水蒸气以 凝结水状态排出时 所放出的热量
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
1. 参数解 4读
1. 内部结 5 构简介
强排式
热水器运行时,烟气通过 烟道被强制排到室外,但 燃烧时所需的氧气仍取 自室内
——产品培训与应7用中心
第一章 认识壁挂炉
1. 1
什么是 壁挂炉
平衡式
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
1. 参数解 4读
壁挂炉输出功率 （W）
生活热水温升 （℃)
备注:额定的生活热水流量是在标准状况下，温升为25℃时的流量
例：L1PB-26EB1，输出功率为23700W，自来水温度5℃，需要热 水42℃，能出多少水？
G=0.86Q/△T=0.86×23700/（42-5） =550.9L/h=9.18L/min
——产品培训与应20用中心
高热值：显热+潜热，一般比低热值高10% 冷凝技术：回收潜热，提高输出功率！
——产品培训与1应2 用中心
第一章 认识壁挂炉
1. 1
什么是 壁挂炉
V 按换热方式分(针对两用型壁挂炉)
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
壁挂炉售后人员培训课程及安全维修手册
售后人员培训课程一、课程第一课：产品简介（用时1小时/授课课程）第二课：零部件名称、结构、原理（用时2小时/授课课程）第三课：了解产品结构、零部件（用时1日/自学课程）第四课：熟悉产品安装生产流程（用时2日/自学课程）第五课：产品结构原理（用时1小时/授课课程）第六课：产品操作使用（用时1小时/授课课程）第七课：掌握使用方法及操作（用时1日/自学课程）第八课：产品工作流程（用时2小时/授课课程）第九课：故障代码解释及故障分析（用时2小时/授课课程）第十课：特殊功能（用时1小时/授课课程）第十一课：人为故障实习（用时1日/自学课程）第十二课：产品安装（用时1小时/授课课程）第十三课：产品特点及优势（用时1小时/授课课程）二、考核第一课：产品简介（用时1小时/授课课程）一、产品型号编制1、采暖热水器型号编制—2、代号：JN：表示用于供暖的热水器JL：表示用于供热水和供暖的热水器3、安装位置及给排气方式：D：自然排气式Q：强制排气式P：自然给排气式G：强制给排气式W：室外型4、主参数：主参数采用额定热负荷（KW）取整后的阿拉佰数字表示。
两用型热水器若采用两套独立燃烧系统并可同时运行，额定热负荷用两套系统热负荷相加值表示；不可同时运行，则采用最大热负荷表示。
5、特征序号由制造厂自行编制，位数不限。
—L：燃气快速热水器（两用型）1P：安装方式24：额定热负荷24KWBV6：产品特征序号一、产品分类：可根据使用燃气种类、安装位置及给排气方式、用途、供暖热水系统结构形式方式进行分类。
1、按使用燃气的种类分：人工煤气热水器、天然气热水器、液化石油气热水器。
2、按安装位置或排气方式分类：①、D，自然排气式（烟道式），燃烧时所需空气取自室内，用排气管在自然抽力作用下将烟气排至室外；②、Q，强制排气式（强排式），燃烧时所需空气取自室内，用排气管在风机作用下强制将燃气排至室外；③、P，自然给排气式（平衡式），将给排气管接至室外，利用自然抽力进行给排气；④、G，强制给排气式（强制平衡式），将给排气管接至室外，利用风机强制进行给排气；⑤、室外型W，只可以安装在室外的热水器。
扬子壁挂炉培训资料
统，燃烧器燃烧所需要
的空气全部从室外吸入，
燃烧产物排放到室外大
气中去。同轴平衡烟道
的吸排气筒为一同心套
筒，外层套筒吸入室外空气，内管排放烟气。壁挂炉工作时依靠炉
内浮力(抽力)吸入室外空气，而炉内静压力状况不受室外风力影响，
因为当风吹到外墙上的空气吸入口时，同样也吹到烟气排除口上，
杂的部件。本公司生产的燃气壁挂炉使用比例燃气调节阀
采用日本技术而生产的。燃气阀能根据用户的需求自动调
节燃气供应量。壁挂炉所有故障最终都反映在燃气调节阀
处于不开启状态。
4-15、温度检测及控制
用于采集系统内
水的温度信号，并
与设定值比较。用
于控制燃烧器的开
关和调节燃烧火焰
的大小，使输出热
量与系统需求的热
7．停气自动恢复：由于某种原因断气时，机器会自动停止
工作，处于停机状态，每二十分钟自动检测一次，来气后自
动恢复。
8．停电复位保护：壁挂炉具备电系统过压保护及停电时安
全复位功能。停电时机器会熄灭，水泵、风机会停止工作。
当电源重新接通时，无需人工操作就能动使壁挂炉恢复到停
电前状态。
壁挂炉完善的安全装置:
9．熄火保护功能：电离火焰控制装置在火焰熄灭时，切断
燃气供应并显示E5，防止残火及不完全燃烧。
10．预吹扫功能：预吹风排出残余气体并防止点火爆燃。
11．防卡死装置：循环泵停止工作每过24小时，自动启动60
秒。
12．防冻保护：为保护壁挂炉不会冻坏，当水温低于6℃ 时
，壁挂炉会自动启动采暖系统，以最小火燃烧，21℃ 才停止
开,系统立刻关闭电磁阀,
燃烧器关闭，系统显示
壁挂炉售后人员培训课程及安全维修手册
售后人员培训课程一、课程第一课：产品简介（用时1小时/授课课程)第二课：零部件名称、结构、原理（用时2小时/授课课程）第三课：了解产品结构、零部件(用时1日/自学课程）第四课:熟悉产品安装生产流程（用时2日/自学课程）第五课:产品结构原理(用时1小时/授课课程)第六课:产品操作使用（用时1小时/授课课程）第七课：掌握使用方法及操作（用时1日/自学课程)第八课：产品工作流程（用时2小时/授课课程）第九课：故障代码解释及故障分析(用时2小时/授课课程）第十课：特殊功能(用时1小时/授课课程）第十一课：人为故障实习(用时1日/自学课程）第十二课：产品安装（用时1小时/授课课程）第十三课:产品特点及优势(用时1小时/授课课程)二、考核第一课:产品简介（用时1小时/授课课程)一、产品型号编制1—2、代号：JN：表示用于供暖的热水器JL:表示用于供热水和供暖的热水器3、安装位置及给排气方式：D：自然排气式Q:强制排气式P:自然给排气式G:强制给排气式W：室外型4、主参数：主参数采用额定热负荷（KW)取整后的阿拉佰数字表示.两用型热水器若采用两套独立燃烧系统并可同时运行，额定热负荷用两套系统热负荷相加值表示；不可同时运行，则采用最大热负荷表示。
5、特征序号由制造厂自行编制,位数不限。
例:—L：燃气快速热水器(两用型）1P：安装方式24：额定热负荷24KWBV6：产品特征序号一、产品分类：可根据使用燃气种类、安装位置及给排气方式、用途、供暖热水系统结构形式方式进行分类.1、按使用燃气的种类分：人工煤气热水器、天然气热水器、液化石油气热水器。
2、按安装位置或排气方式分类:①、D，自然排气式（烟道式），燃烧时所需空气取自室内，用排气管在自然抽力作用下将烟气排至室外；②、Q，强制排气式（强排式),燃烧时所需空气取自室内，用排气管在风机作用下强制将燃气排至室外；③、P，自然给排气式（平衡式），将给排气管接至室外，利用自然抽力进行给排气；④、G,强制给排气式(强制平衡式），将给排气管接至室外,利用风机强制进行给排气;⑤、室外型W，只可以安装在室外的热水器。
壁挂炉培训教材-零部件
2 .1工作原理——燃烧系统
6、燃气阀 功能：开启/关闭燃气供应通道，调节燃气流量。(中信燃气阀是直流阀，其他的 都是交流阀）
2 .1工作原理——燃烧系统
7 燃气阀工作原理_1
2 .1工作原理——燃烧系统
8 燃气阀工作原理_2
水压开关
风压差开关
型号：DTM10A
极限温度开关接口 版本：V2.0
接地线
拨码开关 设置工作 参数
显板接口
火线 零线
水流开关 接口风机控制Fra bibliotek水泵控制
三通阀控制
输出口（220V） 输出口（220V） 输出口（220V）
NTC、室内温 控器和燃气比 例调节阀接口
备用18V接口
2.6工作原理——电控系统(旧板)
水压低时， 水压开关断开
水压高时， 水压开关闭合
2.3工作原理——水路动力及安全系统
5、水压差/水压开关
水压差开关
2.4工作原理——其它部件
1、水压表 功能：显示系统管道内的水压力。 使用时，当水压表指针在红色区时，需要给系统补水。一般补到0.15MPa为宜。
2.4工作原理——其它部件
2、 补水阀 功能：给系统补水。 G20水路的补水阀在出水组件；FUGAS水路的补水阀在进水组件。
1.1 电控板识别
2.6工作原理——电控系统(旧板)
1.2 电控板与机型
电控板型 号
机型
DTM 08A B1
DTM10A C型
DTM13A B1之外所有B型
DTM03-1A B & C
DISEN
特价机
芯片
壁挂炉培训课程(壁挂炉销售技巧)
讲解技巧：
A：要利用CO防护系统演示灯箱 B、类比汽车的安全气囊和ABS功能 C、引用当地的安全事故
——产品培训与应用中心
第二章 壁挂炉产品介绍 一、安全篇
目的：让客户相信A.O.史密斯壁挂炉使用是安全的 2、防冻功能 目的：让客户明白A.O.史密斯壁挂炉具备高等级的防冻功能。
讲解内容： A：在通电、通气、通水时，独有的关机状态下依然能够防冻功能 B：两级防冻保护：安全、节能
讲解技巧： A：如果客户在突发性降温时没能提前开机就会把壁挂炉和管道冻坏，人性 化的防冻功能让客户高枕无忧 B：引用当地或行业内的安全事故
——产品培训与应用中心
第二章 壁挂炉产品介绍
一、安全篇
目的：让客户相信A.O.史密斯壁挂炉使用是安全的 3、G型机智能保养提示 目的：让客户明白壁挂炉如果不定期保养，会存在安全隐患，影响炉体寿命 讲解内容：
1、产品结构与工作原理 2、产品的核心卖点 3、市场主要竞品与我司对比的劣势 4、室内装修装饰知识与流程 5、采暖系统安装知识 6、采暖系统设计知识
——产品培训与应用中心
——产品培训与应用中心
——产品培训与应用中心
第二章 壁挂炉产品介绍
三、舒适篇
目的：让客户明白A.O.史密斯壁挂炉既快又好 1、超宽域功率输出 目的：让客户明白输出范围大，能够满足客户不同时段的采暖和热水需求
讲解内容： A、分段燃烧功能 B、更低的最小输出功率完美匹配生活热水需求 C、结构上采用双层旋翼结构
讲解技巧：
通过15%-100%宽域调节、水流量计、智能控制中枢解决了壁挂炉了行业困 扰多年，生活用水温度不稳定的问题。
3、系统施工全程监理（视当地情况）。 讲解：专业监理人员进行全程监理。
