不锈钢中厚板

合集下载

不锈钢中厚板执行标准

不锈钢中厚板执行标准一、材质类型不锈钢中厚板按组织结构分为奥氏体型、奥氏体-铁素体型、铁素体型、马氏体型和沉淀硬化型五类。

二、尺寸精度不锈钢中厚板的尺寸精度根据不同的厚度范围而有所不同。

一般而言，厚度为0.5mm至1.5mm的不锈钢板，其尺寸精度应符合GB/T3280-2015《不锈钢冷轧钢板和钢带》的规定。

厚度大于1.5mm的不锈钢板，其尺寸精度应符合GB/T4237-2015《不锈钢热轧钢板和钢带》的规定。

三、表面质量不锈钢中厚板的表面质量应符合以下要求：1.钢板表面应无气泡、夹杂、裂纹、分层、氧化皮和锈蚀等缺陷；2.钢板表面应平整，无明显弯曲和扭曲现象；3.对于特定用途的不锈钢板，如食品级不锈钢，其表面应无有害元素析出。

四、机械性能不锈钢中厚板的机械性能应符合相应标准的规定，包括抗拉强度、屈服强度、伸长率和硬度等指标Q具体要求应根据实际用途和制造工艺而定。

五、化学成分不锈钢中厚板的化学成分应符合相应标准的规定，包括C、Si、Mn.P、S、Cr>Ni等元素。

不同类型的不锈钢对化学成分的要求也有所不同。

六、试验方法不锈钢中厚板的试验方法应符合相应标准的规定，包括拉伸试验、冲击试验、弯曲试验、硬度试验和晶间腐蚀试验等。

七、检验规则不锈钢中厚板的检验规则应符合相应标准的规定，包括检验项目、检验方法、检验规则和复验规则等。

八、包装标识不锈钢中厚板的包装标识应符合相应标准的规定，包括产品名称、规格型号、材质、生产日期和批次号等信息。

包装标识应清晰、易识别，方便用户在使用过程中追溯产品信息。

九、质量证明书不锈钢中厚板的质量证明书应包含以下内容：产品名称、规格型号、材质、生产日期和批次号等信息；产品的主要性能指标和检验结果；产品的外观和质量符合性检验结果；其他相关技术资料和数据。

质量证明书应由生产企业或其授权的代表签发，并加盖生产企业或其授权的代表的印章。

十、使用要求不锈钢中厚板在使用过程中应注意以下几点：保持清洁，避免接触有害物质；防止腐蚀和机械损伤；根据实际用途选择合适的不锈钢类型和规格；遵守安全操作规程，防止意外事故的发生Q此外，在使用过程中，还应定期进行维护和检查，确保不锈钢中厚板的安全性和稳定性。

316奥氏体不锈钢中厚板轧制晶粒度控制研究

特殊钢SPECIAL STEEL第40卷第3期・70・2019年6月Vol. 40. No. 3June 2019316奥氏体不锈钢中厚板轧制晶粒度控制研究杨相歧'庄迎$李吉东'尹嵬'(1山西太钢不锈钢股份有限公司临汾分公司，临汾041000；2山西太钢不锈钢股份有限公司技术中心，太原030003)摘要针对316不锈钢中厚板晶粒度控制问题在实验室进行了一系列的轧钢试验，分别对钢坯原始组织状态、总轧制压缩比、单道次变形率3个因素进行分析试验结果表明，当轧制用缩比超过6时.钢坯原始组织状态对中厚板全厚度晶粒均匀性无明显影响;钢坯加热温度、道次压卜-量相同时，总圧缩比为6生产T.艺能够轧制出全斥度晶粒均匀的钢板；当轧制总床缩比为4时.单.道次床下率超过3()%时.钢板表而晶粒度为2级利7级混晶组织；单道次轧制变形量均小于10%时，即使轧制总床缩比足够大.钢板热轧态晶粒度依然不均匀关键词316不锈钢中厚板热轧晶粒度变形率Research on Grain Size Control of 316 Austenitic StainlessSteel Heavy and Medium Plate RollingYang Xiangqi 1 , Zhuang Ying 2, Li Jidong 2 and Yin Wei 2(1 Lisco Branch Company , Shanxi Taigang Stainless Steel Co. , Ltd. , Linfen 041 (X)0 ； 2 Technology Center, Shanxi Tai g ang Stainless Steel Co. , Ltd. , Taiyuan 030003)Abstract The influence of the status of billet steel , rolling compression ratio , deformation rate per pass on grain of 316 austenitic stainless steel medium plate was done in laboratory. The results explaine that the total compression ratio is more than 6, the original structure of steel billet has no influence on grain size of hot rolling plate , when the total compres sion ratio is more than 6, the homogeneous grain in the whole thickness is obtained in condition of same billet steel heating- up temperature and deformation rate per pass. But when the total compression ratio is more than 6, the 2 grade and 7 grade duplex giain are obtained even though the defonnatioii rale per pass is more than 30% , and when the total compression ratio is less than 10% , the grain is heterogeneous even though the total compression ratio is big enough.Material Index 316 Stainless Steel Medium Plate, Hot Rolling, Gain Size, Deformation Rate316不锈钢中厚板具有较高的高温强度、较好的耐腐蚀性能及加工性能，被广泛应用于工程建设的各个方面。

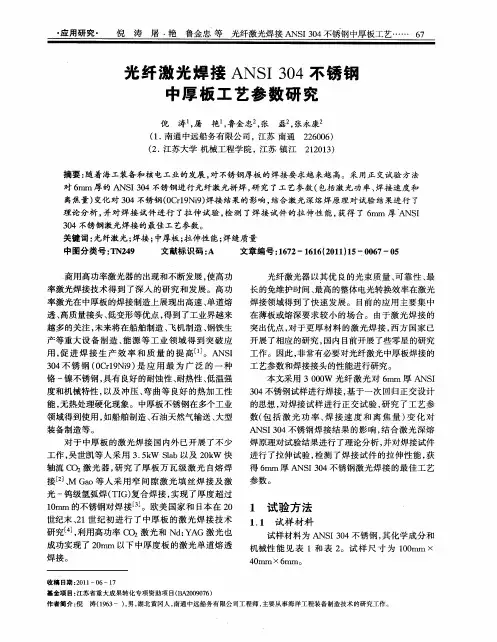

光纤激光焊接ANSI304不锈锅中厚板工艺参数研究

屈服强度／ａＭＰ
关系。由于试验中试样为６ｍｍ厚３４不锈钢，０３０００ｗ光纤激光不能熔透试样，因此试验中所采
数值
７．３９５０２２５０４０２００
用的激光功率Ｐ为４００焊接速度取值范围为０Ｗ，
・
应用研究・
倪
涛
屠．艳
鲁金忠等
光纤激光焊接ＡＩ０ＮＳ４不锈钢中厚板工艺 …… ６３７
光纤激光焊参数研究
倪涛屠，艳鲁金忠张，，磊张永康，２６０）２０６２２１）１０３（．１南通中远船务有限公司，江苏南通（．苏大学机械工程学院，江苏镇江２江
进行了拉伸试验，测了焊接试件的拉伸性能，检获得６厚ＡＮＳ０锈钢激光焊接的最佳工艺ｍｍＩ４不３
参数。
１试验方法
１１试样材料．
试样材料为ＡＩ０ＮＳ４不锈钢，３其化学成分和机械性能见表１和表２。试样尺寸为１０ｍ × ０ｍ
图３功率为３００、０Ｗ离焦量ｆ＝０ｍｍ、焦距是１０９ｍｍ时激光焊接试样正反面焊接效果
当速度相同都是３ｍｍ／、率为４００、０ｓ功０Ｗ焦
接表面有轻微坍陷、零星飞溅；件７缝宽有试１４ｍｍ、．８热影响３４ｒｍ，．４ａ焊接表面光滑、平整、无飞溅；件８缝宽１４ｍｍ、影响３２ｒｍ，接试．０热．０ａ焊表面有轻微坍陷、飞溅；件９缝宽１５ｒｍ、无试．８ａ热影响３８ｒｍ，接表面有坍陷、飞溅。从焊接．０ａ焊无接头正面效果来看，随着离焦量的变化，离焦量当为正值时，面普遍出现飞溅，表当离焦量为负值时，试件７的焊接效果最为理想。

不锈钢基础知识

不锈钢的基础知识一：计算方式：1英尺=304.8mm 4英尺=1219mm8英尺=2438mm 10英尺=3048mm201,304不锈钢的密度为：7.93，400系列不锈铁的密度为：7.75316,316L,320S的密度是7.98平板的计算方法：长（M）X宽(m)X厚（MM）X密度7.93=1块板的重量1块板的价格÷1块板的重量（KG）X1000=1KG的价格X1000=1吨板的价格1吨的重量÷1块板的重量=1吨平板的数量不定尺的计算方法：以8尺为标准如：1.0*4*8=313元/张1．0*4*2800=359.47元/张计算公式为：313元X（2800÷2438）=359.47元/张或者是：313÷2.438X2.8=359.47元1.角钢：每米重量=0.00785*（边宽+边宽-边厚）*边厚2.圆钢：每米重量=0.00617*直径*直径(螺纹钢和圆钢相同）3.304圆棒:每米重量=直径X直径X0.006254.扁钢：每米重量=0.00785*厚度*边宽5.管材：每米重量=0.02466*壁厚*（外径-壁厚）6.板材：每米重量=7.85*厚度7.黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）8.紫铜管：每米重量=0.02796*壁厚*（外径-壁厚)9.铝花纹板：每平方米重量=2.96*厚度10.有色金属比重：紫铜板8.9黄铜板8.5锌板7.2铅板11.3711.有色金属板材的计算公式为：每平方米重量=比重*厚度12.方管：每米的重量＝4*壁厚*（边长-壁厚）*0.0078513.矩形管：每米的重量＝（长+宽）*2÷3.14-厚度*厚度*0.02466二：加工费,电泳,蚀刻2.0以内好做,可做到30c,宝石蓝、紫红、紫色、墨绿成本高风险大无指纹”不锈钢（金属）板自动工艺流程：2B/磨砂--洗钢水清洗、除腊--烘干--辊涂防锈金油--紫、红外线固化--钝化膜检测--冷却--质检（盐雾、理化）--贴膜--包三：基本种类：1.中厚板是指厚度4.5-25.0mm的钢板，厚度25.0-100.0mm的称为厚板，厚度超过100.0mm 的为特厚板。

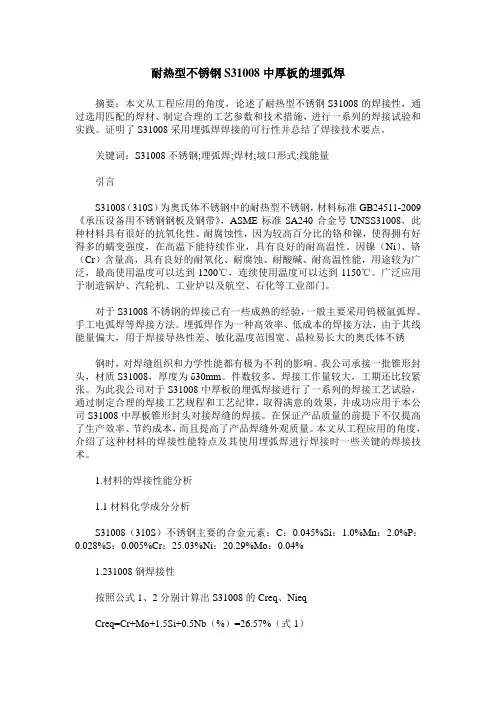

耐热型不锈钢S31008中厚板的埋弧焊

耐热型不锈钢S31008中厚板的埋弧焊摘要：本文从工程应用的角度，论述了耐热型不锈钢S31008的焊接性，通过选用匹配的焊材、制定合理的工艺参数和技术措施，进行一系列的焊接试验和实践。

证明了S31008采用埋弧焊焊接的可行性并总结了焊接技术要点。

关键词：S31008不锈钢;埋弧焊;焊材;坡口形式;线能量引言S31008（310S）为奥氏体不锈钢中的耐热型不锈钢，材料标准GB24511-2009《承压设备用不锈钢钢板及钢带》，ASME标准SA240合金号UNSS31008，此种材料具有很好的抗氧化性、耐腐蚀性，因为较高百分比的铬和镍，使得拥有好得多的蠕变强度，在高温下能持续作业，具有良好的耐高温性。

因镍（Ni）、铬（Cr）含量高，具有良好的耐氧化、耐腐蚀、耐酸碱、耐高温性能，用途较为广泛，最高使用温度可以达到1200℃，连续使用温度可以达到1150℃。

广泛应用于制造锅炉、汽轮机、工业炉以及航空、石化等工业部门。

对于S31008不锈钢的焊接已有一些成熟的经验，一般主要采用钨极氩弧焊、手工电弧焊等焊接方法。

埋弧焊作为一种高效率、低成本的焊接方法，由于其线能量偏大，用于焊接导热性差、敏化温度范围宽、晶粒易长大的奥氏体不锈钢时，对焊缝组织和力学性能都有极为不利的影响。

我公司承接一批锥形封头，材质S31008，厚度为δ30mm。

件数较多、焊接工作量较大，工期还比较紧张。

为此我公司对于S31008中厚板的埋弧焊接进行了一系列的焊接工艺试验，通过制定合理的焊接工艺规程和工艺纪律，取得满意的效果，并成功应用于本公司S31008中厚板锥形封头对接焊缝的焊接。

在保证产品质量的前提下不仅提高了生产效率、节约成本，而且提高了产品焊缝外观质量。

本文从工程应用的角度，介绍了这种材料的焊接性能特点及其使用埋弧焊进行焊接时一些关键的焊接技术。

1.材料的焊接性能分析1.1材料化学成分分析S31008（310S）不锈钢主要的合金元素：C：0.045%Si：1.0%Mn：2.0%P：0.028%S：0.005%Cr：25.03%Ni：20.29%Mo：0.04%1.231008钢焊接性按照公式1、2分别计算出S31008的Creq、NieqCreq=Cr+Mo+1.5Si+0.5Nb（%）=26.57%（式1）Nieq=Ni+30C+0.5Mn（%）=22.64%（式2）Creq/Nieq≈1.17通过计算得出S31008的Creq/Nieq为1.17。

中厚板常用规格

中厚板常用规格
中厚板是一种常见的钢板产品，广泛用于建筑、船舶、桥梁、压力容器等领域。

其规格通常包括板材的厚度、宽度和长度等参数。

以下是一些中厚板的常用规格示例，但请注意这只是一些典型的尺寸，实际使用中可能存在更多的规格。

1.厚度：中厚板的厚度一般在8毫米到100毫米之间，具体规格
可能有5mm、10mm、12mm、16mm、20mm、25mm、30mm、
40mm、50mm、60mm、70mm、80mm、90mm、100mm等。

2.宽度：中厚板的宽度一般在1500毫米到4500毫米之间，具
体规格可能有1500mm、1800mm、2000mm、2200mm、2500mm
等。

3.长度：中厚板的长度一般在6000毫米到12000毫米之间，具
体规格可能有6000mm、8000mm、10000mm、12000mm等。

这些规格是基于常见的生产和使用情况，具体应用中可能会有定制的需求，根据工程和设计的需要选择不同的规格。

在购买中厚板时，通常会参考相关标准，如国家标准GB/T 3274《碳结构钢与低合金结构钢中厚板》等，以确保产品符合质量和技术要求。

中厚板常用规格

中厚板常用规格
【原创版】
目录
1.中厚板的定义和用途
2.中厚板的常见规格
3.中厚板的生产工艺
4.中厚板的选购注意事项
5.中厚板的未来发展趋势
正文
一、中厚板的定义和用途
中厚板，顾名思义，是指厚度在 20mm 至 200mm 之间的板材。

它具有较高的强度和良好的耐磨性，广泛应用于建筑、造船、机械制造、桥梁等领域。

二、中厚板的常见规格
中厚板的规格繁多，常见的有：厚度为 20mm 至 200mm，宽度为1000mm 至 3000mm，长度为 2000mm 至 12000mm 等。

三、中厚板的生产工艺
中厚板的生产工艺主要包括热轧和冷轧两种。

热轧中厚板具有较高的强度和韧性，冷轧中厚板则具有较高的精度和光洁度。

四、中厚板的选购注意事项
购买中厚板时，应根据实际需要选择合适的规格和材质，同时要注意板材的表面质量和尺寸精度。

五、中厚板的未来发展趋势
随着我国经济的发展，中厚板的需求也在不断增长。

不锈钢板·型号规格

不锈钢板性能规格高温板系列：材质有310S（0Cr25Ni20或1Cr25Ni20Si2）、309S(0Cr23Ni13或1Cr20Ni14Si2)、2205(S31803)双相不锈钢、253MA(S31805)耐热钢等，厚度0.4mm-60.0mm化工板系列：材质有316L（00Cr17Ni12Mo2美标及00Cr17Ni14Mo2国标）、316Ti、321（1Cr18Ni9Ti或0Cr18Ni10Ti）、304L（00Cr18Ni9）、304(0Cr18Ni9) 、304J1（304含铜料）、202（1Cr18Mn8Ni5N）、201（1Cr17Mn6Ni5N）等，厚度0.4mm-60.0mm 中厚板系列：规格3.0mm-30.0mm*1500/1800*2000*6000或6000以上。

正常公差或小负差系列材料，3.0mm-14.0mm长度可以定冷轧薄板系列：规格0.4-6.0mm*1219/1000*1500*2438/2000/不定尺，长度可以定开304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。

301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。

302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。

302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。

303和303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。

303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。

304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。

较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。

304N 是一种含氮的不锈钢，加氮是为了提高钢的强度。

酒钢双相不锈钢和不锈钢中厚板的发展及应用

S30408
用途神华集团煤炭处理项目
煤化工项目板式换热器
天华院干燥器
天华院热交换器
兰石换热器
酒钢不锈钢中厚板应用
食品行业
客户名称
海天集团西凤酒厂紫轩葡萄酒普瑞特机械制造股份有限公司泰山恒信有限公司
产品类型
06Cr19Ni10 S30408 S30408 S30408 S30408
用途
罐体储酒罐
秦
空气储罐
山核电站压
缩
酒钢不锈钢中厚板规划
产量
提升不锈钢中厚板产量，月产7000吨以上
品种质量
在现有钢种基础之上，增加2507和2101双相不锈钢中厚板、马氏体中厚板以及钛材中厚板的加工。大力开拓核电、医疗、化工、船舶等领域。
重点解决中厚板表面粗糙的问题，计划增加两台中厚板修磨机.
RCC-M2 RCC-M2
NA RCC-M3 RCC-M3 RCC-M2
NA RCC-M3 RCC-M3 RCC-M2/3
质保等级 QNC QNC QA1 QA1 QNC QA2 QA2 QA2 QNC QA3 QA3 QA2
项目名称/使用部位 200t乏燃料后处理项目 200t乏燃料后处理项目田湾5、6#机组辅助过滤器壳体田湾5、6#机组现场预制罐
质量优异
表面质量国内领先综合性能优良钢水纯净度好厚度精度高
酒钢双相不锈钢特色
标准或钢厂
C
2205 ASTM-A240
OUTO KUMPU
酒钢
2507 ASTM-A240
OUTO KUMPU
酒钢
≤0.03
0.017 0.019 ≤0.03 0.019 0.020

首钢中厚板产品手册说明书

中厚板产品手册HEAVY PLATE PRODUCT MANUAL北京首钢股份有限公司B e i j i n g S h o u g a n gC o.,L t d.Chapter 1 Production Line Introduction第一章产线简介首钢京唐公司中厚板产线拥有国内第一台400mm 板坯连铸机，拥有4300mm 和3500mm 两条生产线，常化炉、淬火炉、回火炉、车底炉等4座热处理炉，一条预处理产线及国内首条全流程复合板/卷自动化生产线。

产品规格覆盖厚度6~380mm、宽度1050~4050mm、钢板最大单重28.5吨。

首钢京唐公司中厚板产品涵盖12大系列+复合板、400多个品种，包括船舶及海洋工程用钢、管线钢、桥梁钢、容器板、风电钢、高建钢、工程机械用钢、耐磨钢、储罐钢、水电钢、结构用钢、模具钢。

产品广泛应用于能源、造船及海洋平台、机械制造、桥梁制造、交通运输、电力工程等行业。

Shougang Jingtang heavy plate production line is equipped with the domestic first 400mm continuous caster of slab, and two production lines of 3500mm and 4300mm, four heat treatment furnaces such as normalizing furnace, quenching furnace, tempering furnace and car bottom furnace, one pretreatment production line and the domestic first automatic production line of clad plate/coil. The product specifications cover the thickness of 6-380mm, the width of 1050-4050mm and the maximum unit weight of 28.5 tons.Shougang Jingtang Heavy plate category covers 12 major series and clad plate, more than 400 varieties,including shipbuilding and offshore steel, pipeline steel, bridge plate, vessel plate, wind power steel, high-risebuilding steel, high-strength steel, wear-resisitant steel, oil tank steel, hydropower steel, structure steel, and mouid steel. The products are widely applied to shipbuilding industry, energy industry (including pipeline project and petroleum chemistry industry), bridge building industry, transportation industry, manufacturing industry, power industry (including hydropower, wind power and heat power project) etc.1.1 生产流程示意图 Process Diagram1.1.1 炼钢系统Steel making system炼钢系统是一条低成本、高品质洁净钢生产线。

耐热型不锈钢S31008中厚板的埋弧焊

证明了S31008采用埋弧焊焊接的可行性并总结了焊接技术要点。

广泛应用于制造锅炉、汽轮机、工业炉以及航空、石化等工业部门。

对于S31008不锈钢的焊接已有一些成熟的经验，一般主要采用钨极氩弧焊、手工电弧焊等焊接方法。

我公司承接一批锥形封头，材质S31008，厚度为δ30mm。

件数较多、焊接工作量较大，工期还比较紧张。

在保证产品质量的前提下不仅提高了生产效率、节约成本，而且提高了产品焊缝外观质量。

本文从工程应用的角度，介绍了这种材料的焊接性能特点及其使用埋弧焊进行焊接时一些关键的焊接技术。

太钢不锈钢中厚板介绍

太钢不锈钢中厚板介绍
太钢不锈钢中厚板的厚度一般为5mm到20mm，最大宽度可达2500mm。

它常用于制作化工容器、压力容器、锅炉、换热器、石油和天然气输送管道、船舶构件、食品加工设备等。

在建筑领域中，它可用于制作装饰材料、室外雕塑等。

太钢不锈钢中厚板具有良好的加工性能，能够通过冷轧、冷拔、热轧
等工艺进行加工。

其优良的耐腐蚀性使其在化工领域中得到广泛应用，尤
其在盐酸、硫酸等强酸介质中具有优异的抗蚀性能。

同时，太钢不锈钢中
厚板还具有较好的机械性能，能够满足各行各业对强度和硬度的要求。

太钢不锈钢中厚板的质量控制体系严格，产品质量可靠。

太钢集团拥
有先进的生产设备和完善的技术工艺，通过精确的控制和管理，确保产品
的质量稳定性和一致性。

太钢不锈钢中厚板通过了ISO9001国际质量管理
体系认证，获得了广大客户的认可和信赖。

总的来说，太钢不锈钢中厚板是一种优质的不锈钢板材产品，具有耐
腐蚀、耐高温、耐磨损等优点，并且具有较好的加工性能和机械性能。

在
建筑、化工、石油、机械制造等领域中有着广泛的应用前景。

不锈钢钢板国标厚度

不锈钢钢板国标厚度
不锈钢钢板是工程建设、装备制造等领域必备的一种材料，具有耐腐蚀、美观等优点，被广泛应用于厨卫、装饰、冶金等领域。

目前，我国对不锈钢钢板的生产和销售实行国标标准，厚度是制定这些标准的其中一
个指标之一。

国标的厚度指标分为两个部分：类型分类和实际厚度。

下面将详细介绍不锈
钢钢板国标规定的厚度。

不锈钢钢板按用途和性能分为多个类型，每个类型的国标规定的厚度有所不同。

普通不锈钢钢板按照材质和表面处理分为三类：1C（No.1）,2C（No.2B）,2D（No.2D）。

其中，1C型即为热轧不锈钢钢板，2C型和2D型则是冷轧不锈钢钢板。

热轧不锈钢钢板（1C型）的国标厚度为3.0-75.0mm，超过这个范围称之为厚板；冷轧不锈钢钢板（2C型和2D型）的国标厚度为0.3-4.0mm，超过4.0mm称之为厚板。

耐蚀不锈钢钢板按照耐腐蚀性能分为两类：A类和B类。

高温不锈钢钢板可分为耐氧化不锈钢钢板和耐热不锈钢钢板两类。

不锈钢钢板国标规定的实际厚度是指不锈钢钢板的厚度误差，即国标规定的厚度与实
际厚度之间的差异。

实际厚度越小，表明不锈钢钢板制造的工艺水平越高。

按照国标规定，普通不锈钢钢板的实际厚度误差应在±5%内；耐蚀不锈钢钢板、高温
不锈钢钢板的实际厚度误差应在±3%内。

总之，不锈钢钢板国标厚度是在材质和用途的基础上确定的，厚度的标准具有普遍的
适用性和可靠性，能够为不同行业的使用者提供科学的指导和保证。

中厚板生产工艺介绍

目录：一、中厚板概述二、热轧总厂中厚板分厂概况三、中厚板分厂轧钢生产工艺四、中厚板性能一、中厚板概述1、中厚板是国家现代化不可缺少的一项钢材品种，被广泛用于大直径输送管、压入容器、锅炉、桥梁、海洋平台、各类船舰、坦克装甲、车辆、建筑构件、机器结构等领域，其品种繁多，使用温度要求广泛（-20℃——600℃），使用环境要求复杂（耐候性、耐蚀性等），使用强度要求高（强韧性、焊接性能好等）。

一般厚度在4mm以上的为中厚板（4——20mm的为中板，20——60mm为厚板，60mm以上的为特厚板）。

2、中厚板一般有较高的综合机械性能。

力学性能要求有：强度、塑性、硬度、冲击韧性、刚度等。

工艺性能要求有：焊接性能、淬透性、加工性、耐候性、耐蚀性、耐磨性、耐疲劳性、高温特性、低温特性等。

二、热轧总厂中厚板分厂概述：1、热轧总厂中厚板分厂是我国中厚板行业的重要的基地，年产量向80万吨迈进。

主要产品有：造船用结构钢板、桥梁用钢板、锅炉用钢板、压力容器用钢板、优质碳素结构钢板、普通碳素结构钢板、低合金高强度结构钢板、工程机械用钢板、耐火耐候高层建筑用钢板、特殊用途钢板等。

先后为三峡工程、芜湖长江大桥、武汉军山长江大桥、武汉阳逻长江大桥、天兴洲公铁两用长江大桥、国家大剧院、北京电视塔、国家体育场、国家图书馆、北京奥运工程、国家石油战略储备工程、青藏铁路等国家重点工程提供了大量的优质钢板，许多产品都取代了进口的产品，成为“双高”产品中的佼佼者。

2、中厚板分厂主要的设备有：板坯修磨机、二座推钢式加热炉和一座步进式加热炉，立辊轧机、二辊轧机、四辊轧机各一座，控轧控冷系统，矫直、剪切、精整设备齐全，并有国内先进的热处理设备（三座常化炉）三、热轧总厂中厚板分厂生产工艺热轧总厂中厚板分厂生产工艺流程框图如下：1、原料选择原料是中厚板生产中的重要环节之一。

原料的选择是否合理，将影响轧机的生产率、成材率、钢板质量及成本。

原料表面缺陷一般可以采用表面清理的方法消除，然后再加热、轧制，否则会因原料缺陷在轧制过程中扩展造成废品。

关于编制不锈钢中厚板项目可行性研究报告编制说明

不锈钢中厚板项目可行性研究报告编制单位：北京中投信德国际信息咨询有限公司编制时间：高级工程师：高建关于编制不锈钢中厚板项目可行性研究报告编制说明（模版型）【立项批地融资招商】核心提示：1、本报告为模板形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。

2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整）编制单位：北京中投信德国际信息咨询有限公司专业撰写节能评估报告资金申请报告项目建议书商业计划书可行性研究报告目录第一章总论 (1)1.1项目概要 (1)1.1.1项目名称 (1)1.1.2项目建设单位 (1)1.1.3项目建设性质 (1)1.1.4项目建设地点 (1)1.1.5项目主管部门 (1)1.1.6项目投资规模 (2)1.1.7项目建设规模 (2)1.1.8项目资金来源 (3)1.1.9项目建设期限 (3)1.2项目建设单位介绍 (3)1.3编制依据 (3)1.4编制原则 (4)1.5研究范围 (5)1.6主要经济技术指标 (5)1.7综合评价 (6)第二章项目背景及必要性可行性分析 (7)2.1项目提出背景 (7)2.2本次建设项目发起缘由 (7)2.3项目建设必要性分析 (7)2.3.1促进我国不锈钢中厚板产业快速发展的需要 (8)2.3.2加快当地高新技术产业发展的重要举措 (8)2.3.3满足我国的工业发展需求的需要 (8)2.3.4符合现行产业政策及清洁生产要求 (8)2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (9)2.3.6增加就业带动相关产业链发展的需要 (9)2.3.7促进项目建设地经济发展进程的的需要 (10)2.4项目可行性分析 (10)2.4.1政策可行性 (10)2.4.2市场可行性 (10)2.4.3技术可行性 (11)2.4.4管理可行性 (11)2.4.5财务可行性 (11)2.5不锈钢中厚板项目发展概况 (12)2.5.1已进行的调查研究项目及其成果 (12)2.5.2试验试制工作情况 (12)2.5.3厂址初勘和初步测量工作情况 (13)2.5.4不锈钢中厚板项目建议书的编制、提出及审批过程 (13)2.6分析结论 (13)第三章行业市场分析 (15)3.1市场调查 (15)3.1.1拟建项目产出物用途调查 (15)3.1.2产品现有生产能力调查 (15)3.1.3产品产量及销售量调查 (16)3.1.4替代产品调查 (16)3.1.5产品价格调查 (16)3.1.6国外市场调查 (17)3.2市场预测 (17)3.2.1国内市场需求预测 (17)3.2.2产品出口或进口替代分析 (18)3.2.3价格预测 (18)3.3市场推销战略 (18)3.3.1推销方式 (19)3.3.2推销措施 (19)3.3.3促销价格制度 (19)3.3.4产品销售费用预测 (20)3.4产品方案和建设规模 (20)3.4.1产品方案 (20)3.4.2建设规模 (20)3.5产品销售收入预测 (21)3.6市场分析结论 (21)第四章项目建设条件 (22)4.1地理位置选择 (22)4.2区域投资环境 (23)4.2.1区域地理位置 (23)4.2.2区域概况 (23)4.2.3区域地理气候条件 (24)4.2.4区域交通运输条件 (24)4.2.5区域资源概况 (24)4.2.6区域经济建设 (25)4.3项目所在工业园区概况 (25)4.3.1基础设施建设 (25)4.3.2产业发展概况 (26)4.3.3园区发展方向 (27)4.4区域投资环境小结 (28)第五章总体建设方案 (29)5.1总图布置原则 (29)5.2土建方案 (29)5.2.1总体规划方案 (29)5.2.2土建工程方案 (30)5.3主要建设内容 (31)5.4工程管线布置方案 (32)5.4.1给排水 (32)5.4.2供电 (33)5.5道路设计 (35)5.6总图运输方案 (36)5.7土地利用情况 (36)5.7.1项目用地规划选址 (36)5.7.2用地规模及用地类型 (36)第六章产品方案 (38)6.1产品方案 (38)6.2产品性能优势 (38)6.3产品执行标准 (38)6.4产品生产规模确定 (38)6.5产品工艺流程 (39)6.5.1产品工艺方案选择 (39)6.5.2产品工艺流程 (39)6.6主要生产车间布置方案 (39)6.7总平面布置和运输 (40)6.7.1总平面布置原则 (40)6.7.2厂内外运输方案 (40)6.8仓储方案 (40)第七章原料供应及设备选型 (41)7.1主要原材料供应 (41)7.2主要设备选型 (41)7.2.1设备选型原则 (42)7.2.2主要设备明细 (43)第八章节约能源方案 (44)8.1本项目遵循的合理用能标准及节能设计规范 (44)8.2建设项目能源消耗种类和数量分析 (44)8.2.1能源消耗种类 (44)8.2.2能源消耗数量分析 (44)8.3项目所在地能源供应状况分析 (45)8.4主要能耗指标及分析 (45)8.4.1项目能耗分析 (45)8.4.2国家能耗指标 (46)8.5节能措施和节能效果分析 (46)8.5.1工业节能 (46)8.5.2电能计量及节能措施 (47)8.5.3节水措施 (47)8.5.4建筑节能 (48)8.5.5企业节能管理 (49)8.6结论 (49)第九章环境保护与消防措施 (50)9.1设计依据及原则 (50)9.1.1环境保护设计依据 (50)9.1.2设计原则 (50)9.2建设地环境条件 (51)9.3 项目建设和生产对环境的影响 (51)9.3.1 项目建设对环境的影响 (51)9.3.2 项目生产过程产生的污染物 (52)9.4 环境保护措施方案 (53)9.4.1 项目建设期环保措施 (53)9.4.2 项目运营期环保措施 (54)9.4.3环境管理与监测机构 (56)9.5绿化方案 (56)9.6消防措施 (56)9.6.1设计依据 (56)9.6.2防范措施 (57)9.6.3消防管理 (58)9.6.4消防设施及措施 (59)9.6.5消防措施的预期效果 (59)第十章劳动安全卫生 (60)10.1 编制依据 (60)10.2概况 (60)10.3 劳动安全 (60)10.3.1工程消防 (60)10.3.2防火防爆设计 (61)10.3.3电气安全与接地 (61)10.3.4设备防雷及接零保护 (61)10.3.5抗震设防措施 (62)10.4劳动卫生 (62)10.4.1工业卫生设施 (62)10.4.2防暑降温及冬季采暖 (63)10.4.3个人卫生 (63)10.4.4照明 (63)10.4.5噪声 (63)10.4.6防烫伤 (63)10.4.7个人防护 (64)10.4.8安全教育 (64)第十一章企业组织机构与劳动定员 (65)11.1组织机构 (65)11.2激励和约束机制 (65)11.3人力资源管理 (66)11.4劳动定员 (66)11.5福利待遇 (67)第十二章项目实施规划 (68)12.1建设工期的规划 (68)12.2 建设工期 (68)12.3实施进度安排 (68)第十三章投资估算与资金筹措 (69)13.1投资估算依据 (69)13.2建设投资估算 (69)13.3流动资金估算 (70)13.4资金筹措 (70)13.5项目投资总额 (70)13.6资金使用和管理 (73)第十四章财务及经济评价 (74)14.1总成本费用估算 (74)14.1.1基本数据的确立 (74)14.1.2产品成本 (75)14.1.3平均产品利润与销售税金 (76)14.2财务评价 (76)14.2.1项目投资回收期 (76)14.2.2项目投资利润率 (77)14.2.3不确定性分析 (77)14.3综合效益评价结论 (80)第十五章风险分析及规避 (82)15.1项目风险因素 (82)15.1.1不可抗力因素风险 (82)15.1.2技术风险 (82)15.1.3市场风险 (82)15.1.4资金管理风险 (83)15.2风险规避对策 (83)15.2.1不可抗力因素风险规避对策 (83)15.2.2技术风险规避对策 (83)15.2.3市场风险规避对策 (83)15.2.4资金管理风险规避对策 (84)第十六章招标方案 (85)16.1招标管理 (85)16.2招标依据 (85)16.3招标范围 (85)16.4招标方式 (86)16.5招标程序 (86)16.6评标程序 (87)16.7发放中标通知书 (87)16.8招投标书面情况报告备案 (87)16.9合同备案 (87)第十七章结论与建议 (89)17.1结论 (89)17.2建议 (89)附表 (90)附表1 销售收入预测表 (90)附表2 总成本表 (91)附表3 外购原材料表 (93)附表4 外购燃料及动力费表 (94)附表5 工资及福利表 (96)附表6 利润与利润分配表 (97)附表7 固定资产折旧费用表 (98)附表8 无形资产及递延资产摊销表 (99)附表9 流动资金估算表 (100)附表10 资产负债表 (102)附表11 资本金现金流量表 (103)附表12 财务计划现金流量表 (105)附表13 项目投资现金量表 (107)附表14 借款偿还计划表 (109) (113)第一章总论总论作为可行性研究报告的首章，要综合叙述研究报告中各章节的主要问题和研究结论，并对项目的可行与否提出最终建议，为可行性研究的审批提供方便。

TMCP工艺对双相不锈钢S32101中厚板组织和性能的影响

TMCP工艺对2101双相不锈钢中厚板冲击性能的影响叶友祥1，江来珠2，张伟2，宋红梅2，金学军1（1. 上海交通大学材料科学与工程学院，上海 200240； 2. 宝山钢铁股份有限公司，上海 201900）摘要：研究了TMCP工艺对双相不锈钢2101中厚板组织和性能的影响。

在不同的TMCP工艺，材料的常温冲击值在57~120J之间变化，-40℃冲击功变化范围为30~63J；TEM分析显示，两相组织中分布着大量的位错和孪晶，而且铁素体相内和两相界面均未发现有害析出相，组织未完全回复再结晶是冲击性能下降的主要原因。

关键词：双相不锈钢；TMCP；冲击性能Effect of TMCP on impact property ofduplex stainless steel S32101 plateYE You-xiang1, JIANG Lai-zhu2, ZHANG-Wei2, SONG Hong-mei2, JIN Xue-jun1(1. School of Material Science and Engineering, Shanghai Jiao Tong University, Shanghai 200240,China; 2.Baoshan Iron & Steel Co. Ltd., Shanghai, 201900, China )Abstract：Key words: Duplex stainless steel; S32101; TMCP; Impact energyTMCP(Thermo Mechanical Control Process)工艺结合了控制轧制（Control Rolling）和控制冷却（Control Cooling）技术，在线精确控制显微组织，使钢材在不添加过多合金元素和不做后续热处理的条件下获得优异的力学性能。

TMCP工艺在低碳钢和低合金钢厚板轧制中应用广泛。

不锈钢316LN中厚板超低温冲击功偏低原因分析及优化建议

不锈钢３１６ＬＮ中厚板超低温冲击功偏低原因分析及优化建议陈　旭，宋红梅（宝山钢铁股份有限公司中央研究院，上海　２０１９９９）摘要：利用金相、扫描电镜能谱分析和电子背散射衍射（ＥＢＳＤ）等分析手段对试验用钢３１６ＬＮ超低温冲击功偏低的原因进行了分析。

结果表明，试验用钢３１６ＬＮ中心层析出的块状σ脆性相是低温冲击功偏低的主要原因。

通过Ｔｈｅｒｍｏｃａｌｃ相图理论分析计算，钢板中心层的σ脆性相是铸坯心部高温δ铁素体在后续的变形，及热处理过程中７００～９５０℃停留较长时间析出的。

采用合适的热加工工艺可避免高温δ铁素体及σ相的析出，从而提高材料超低温冲击韧性。

关键词：３１６ＬＮ不锈钢；冲击韧性；σ相；δ铁素体中图分类号：ＴＧ１４２．７１　文献标志码：Ｂ　文章编号：１００８－０７１６（２０２１）０１－００６０－０５ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００８－０７１６．２０２１．０１．０１２Ｃａｕｓｅａｎａｌｙｓｉｓａｎｄｏｐｔｉｍｉｚａｔｉｏｎｓｕｇｇｅｓｔｉｏｎｏｎｌｏｗｉｍｐａｃｔｅｎｅｒｇｙｆｏｒｓｔａｉｎｌｅｓｓｓｔｅｅｌ３１６ＬＮａｔｕｌｔｒａｌｏｗｔｅｍｐｅｒａｔｕｒｅＣＨＥＮＸｕａｎｄＳＯＮＧＨｏｎｇｍｅｉ（ＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅ，ＢａｏｓｈａｎＩｒｏｎ＆ＳｔｅｅｌＣｏ．，Ｌｔｄ．，Ｓｈａｎｇｈａｉ２０１９９９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｄｅｔａｉｌｅｄｒｅａｓｏｎｓｆｏｒｌｏｗｉｍｐａｃｔｅｎｅｒｇｙｏｆｓｔａｉｎｌｅｓｓｓｔｅｅｌ３１６ＬＮｗｅｒｅｉｎｖｅｓｔｉｇａｔｅｄｂｙｕｓｉｎｇｏｐｔｉｃａｌｍｉｃｒｏｓｃｏｐｅ，ＥＤＳａｎｄＥＢＳＤｔｅｃｈｎｉｑｕｅｓ．Ｒｅｓｕｌｔｓｉｎｄｉｃａｔｅｄｔｈａｔｔｈｅｍａｓｓｉｖｅσｐｈａｓｅｗｉｔｈｂｒｉｔｔｌｅｐｒｏｐｅｒｔｙｐｒｅｃｉｐｉｔａｔｅｄｆｒｏｍｔｈｅｃｅｎｔｅｒｌａｙｅｒｏｆ３１６ＬＮｗａｓｔｈｅｍａｉｎｒｅａｓｏｎｆｏｒｒｅｌａｔｉｖｅｌｙｌｏｗｉｍｐａｃｔｅｎｅｒｇｙｉｎｔｈｅｅｘｐｅｒｉｍｅｎｔ．ＡｃｃｏｒｄｉｎｇｔｏｔｈｅｃａｌｃｕｌａｔｉｏｎｆｒｏｍＴｈｅｒｍｏｃａｌｃｓｏｆｔｗａｒｅ，ｔｈｅσｐｈａｓｅｗｉｔｈｉｎｔｈｅｃｅｎｔｅｒｌａｙｅｒｗａｓｐｒｅｃｉｐｉｔａｔｅｄｆｒｏｍｔｈｅδｆｅｒｒｉｔｅｆｏｌｌｏｗｉｎｇｈｏｔｄｅｆｏｒｍａｔｉｏｎａｎｄａｎｎｅａｌｉｎｇａｔ７００－９５０℃ｆｏｒａｌｏｎｇｔｉｍｅ．Ｈｏｗｅｖｅｒ，ｔｈｅδｆｅｒｒｉｔｅａｎｄσｐｈａｓｅｃａｎｂｅｅｌｉｍｉｎａｔｅｄｗｉｔｈｐｒｏｐｅｒＴｈｅｒｍｏｍｅｃｈａｎｉｃａｌｔｒｅａｔｍｅｎｔｓ，ｉｎｏｒｄｅｒｔｏｉｍｐｒｏｖｅｔｈｅｉｍｐａｃｔｐｒｏｐｅｒｔｉｅｓｕｎｄｅｒｕｌｔｒａｌｏｗｔｅｍｐｅｒａｔｕｒｅ．Ｋｅｙｗｏｒｄｓ：ｓｔａｉｎｌｅｓｓｓｔｅｅｌ３１６ＬＮ；ｉｍｐａｃｔｔｏｕｇｈｎｅｓｓ；σｐｈａｓｅ；δ ｆｅｒｒｉｔｅ陈　旭　工程师　１９８１年生　２００４年毕业于武汉科技大学现从事材料测试研究　电话　２６６４１０５１Ｅｍａｉｌ　ｃｈｅｎ＿ｘｕ＠ｂａｏｓｔｅｅｌ．ｃｏｍ奥氏体不锈钢３１６ＬＮ因其低Ｃ高Ｎ的特性，具有较高的强度、优良的耐晶间腐蚀特性，广泛应用于石油、化工、核电等工业领域。

奥托昆普不锈钢中厚板规格表

§= On request. 3805, 3952 & 3964 = AMANOX. 4696 & 4698 = RADIONOX. Tread plate is available in some steel grades and dimensions, please be in contact for further information.Hot Rolled Plate –Product and Dimension ProgramHot rolled plate products combine outstanding corrosion resistance with strength, durability and ease of fabrication. As quarto plate is rolled individually, each plate can be produced to meet specific – and often unique – customer requirements. In addition to its wide range of products, Hot Rolled Plate offers assistance with materials selection, ensuring that customers are supplied with the product that best suits their needs, whatever the application. We can deliver this unique service because we have com-plete control over the entire production process, providing customers with solutions that are 100% tailor-made. After cutting to size, plates may undergo further processing such as edge preparation, surface finishing by grinding, or even the production of complex shapes. In other words, our production of hot rolled plate is a made-to-measure service designed to suit the individual needs of each customer.Hot Rolled Plate – the choice of end-usersRevision 2.Hot Rolled Plate – Product and Dimension ProgramTable 1STEEL GRADE 1.4301 1.4306* 1.4307* 1.4401* 1.4404* 1.4432*(3)1.4435 1.4436 1.4541 1.4550 1.4571 1.4878 1.49482: Thickness range 5 – 110mm according to ASME/ASTM, including PRODEC thickness 6 – 110mm. For thicknesses ranging from75 – 110mm, 10% lower requirements on Rp0.2, Rm and A50, must be applied.3: 1. 4432 Maximum thickness 70mm and maximum weight 6000 kg.Table 2STEEL GRADE 1.4362* 1.4462width 2400mm: max. length 6m.width 2500mm: max. length 5m.Table 4STEEL GRADE 1.4410 1.4501Table 3STEEL GRADE 1.4162 LDX2101Table 5STEEL GRADE 1.4529The maximum thickness for application according to Directive 97/23/EC and available PMA is 30mm. Thicker plates for pressure vessel application may be possible by special agreement. Maximum thickness for delivery according to ASTM/ASME is 50mm.Table 6STEEL GRADE 1.4565Table 7STEEL GRADE 1.4539Table 8STEEL GRADE 1.4547as an alternative.Table 9STEEL GRADE 1.4818* 1.4828* 1.4833 1.4835 1.4841* 1.4845 1.4878*Thickness 6mm: Max. width 2600mm and max. length 7m.Thickness 7mm: Max. width 2600mm and max. length 8m.1.4828 & 1.4841: Thickness range: 2 – 25mm, max. width 2500mm.1.4878: Max. thickness 110mm, max. width 3200mm. See Table 1.Table 10STEEL GRADE 1.4311 1.4315 1.4429 1.4435 1.4438 1.4439 1.4466 17-14-4L* 1.4406* 1.4434** 1.4406, 1.4434 & 17-14-4L: Min. thickness 6mm, width 2200mm: max. length 8m.width 2300mm: max. length 7m.width 2400mm: max. length 7m.width 2500mm: max. length 6m.Size rangeThe size ranges shown in Tables 1-10 illustrate the standard manufacturing program of Hot Rolled Plate. Other sizes can be delivered by special agreement in each case. For grades not mentioned in the Dimension Program tables or for grades not mentioned in the Steel Grade table, please contact your local Outokumpu Stainless representative for more information about available products and dimensions. The relationship between plate thickness, width, length and maximum plate weight depends on the steel grade and special criteria may apply for different applications. Consequently, the sizes available may in certain cases differ somewhat from those given in the tables.Hot Rolled Plate – Product and Dimension ProgramStock standardHot rolled plates are kept in stock at Outokumpu Stainless service centers throughout Europe as well as in other parts of the world. The stock program for each service center is adapted to local market demands and will consequentlybe different at different locations. Information on the products stocked in your area can be obtained from the local O utokumpu Stainless sales office. For your local contact please visit our website: Product standardsHot rolled plates are manufactured to order in conformity with the applicable international or national standards. National standards within Europe are superseded byEN, and orders for the global market are often basedon EN, ASTM and JIS. Production to other standardsand specifications may be possible by special agreement. Outokumpu supports the further harmonization ofdata and document structures in accordance with ISO principles to improve the quality and efficiency of technical communication and facilitate the use of stainless steel. Surface finishPlates are normally delivered in the hot rolled, annealed and pickled condition, i.e. 1 D (EN) or Finish no. 1 (ASTM). Other surface finishes are available such as 1G, ground on one or two sides down to 0.8µm, according to EN 10028-7. For special architecture and building applications, a 1K surface can be supplied by prior arrangement.Edge preparationPlates are normally delivered with plasma cut or sheared edges. We also have the capabilities to develop even further the idea of tailor-made plates by adding prepared edges for welding. Several different types of joint are available, e.g. V, X, U and J. Further information is available on request.Cut shapesWe can offer flat shapes cut from plate. These shapes are plasma cut from plates of all grades within the Product and Dimension Program. Shapes can be produced directly from the customer´s CAD drawings. In cooperation with our Plate Service Centers we can also offer shapes cut by water-jet cutting. This cutting method gives better tolerances and finer edges than plasma cutting. Shapes may also be delivered edge prepared. Further information on the dimension program for cut shapes is available on request. Corrugated plateWe can offer corrugated plates. Corrugated plates are produced by press brake bending and various shapes and profiles can be produced. All bent or corrugated plates can be delivered edge prepared. Further information on available shapes and dimension is available on request. Tread plateTread plate is available in certain steel grades and dimensions, please contact your nearest Outokumpu representative for further information. PackingWe offer standard packages for all types of transportation. Depending on customer requirements, the type of product and the mode of transportation, additional packing methods are available. For more information, please contact your nearest Outokumpu Stainless representative. Providing overall solutionsHot Rolled Plate has the expertise and equipment neededto supply ready-to-assemble stainless steel solutions. Design and materials selection are determined in close cooperation with the customer to provide the best possible solution.We have extensive resources and knowledge and can offer customers an overall solution to ensure that all products are delivered to the right place at the right time.Outokumpu is an international stainless steel and technology company. Our vision is to be the undisputed number one in stainless, with success based on operational excellence. Customers in a wide range of industries use our metal products, technologies and services worldwide. We are dedicated to helping our customers gain competitive advantage. We call this promise the Outokumpu factor.1259EN-GB:1 Print: Larsson Offsettryck AB, Linköping, Sweden, October 2007 / Gallica Translation & Language Services / Layout: Condesign Nevo AB, Karlskoga, Sweden, 3442Outokumpu Stainless AB , Hot Rolled Plate, SE-693 81 Degerfors, Sweden,Tel +46 586-470 00, Fax: +46 586-470 16Hot Rolled Plate – Product and Dimension ProgramDisclaimer:Information given in this brochure may be subject to alterations without notice. Care has been taken to ensure that the contents of this publication are accurate but Outokumpu and its affiliated companies do not accept responsibility for errors or for information which is found to be misleading. Suggestions for or descriptions of the end use or application of products or methods of working are for information only and Outokumpu and its affiliated companies accept no liability in respect thereof. Before using products suppliedor manufactured by the company the customer should satisfy himself of their suitability.。
