家庭电路知识点及习题练习
8下家庭电路(知识点+经典练习)
家庭电路识点一家庭电路的组成如下图所示家庭电路的基本组成依次是：①进户线②电能表③总开关④保险装置⑤插座⑥电灯⑦开关①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。
③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。
④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。
保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。
⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。
在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。
接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。
⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。
利用电能工作，将电能转化为其他形式能。
⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。
知识点二零线与火线的识别1．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。
试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。
由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。
知识点三触电及漏电保护1．触电：触电是指一定强度的电流通过人体所引起的伤害事故。
2．触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。
家庭用电知识点+练习
第十九章：生活用电 第一节：家庭电路：家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用：1、进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
火线与零线之间的电压是220V 。
火线与地面间的电压为220V 。
正常情况下，零线之间和地线之间的电压为0V 。
2、电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
3、闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
4、保险丝：电路符号：材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。
（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。
）保险丝规格：保险丝越粗，额定电流越大。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
）6、用电器（电灯）和开关：家庭电路中各用电器是并联的。
开关和用电器串联，开关必须串联在火线中。
与灯泡的灯座螺丝口相接的必须是零线。
E N L 接地线 接火线 接零线7、测电笔：用试电笔可以辨别火线和零线。
使用时笔尖接触被测的导线，手必须接触笔尾的金属体。
用试电笔测火线时氖管会发光；测零线时不会发光。
8、家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的人同时接触到火线和零线（双线触电）。
初中物理《九年级》第十九章 生活用电-家庭电路 考试练习题
初中物理《九年级》第十九章生活用电-家庭电路考试练习题姓名:_____________ 年级:____________ 学号:______________l2、下列说法正确的是（）A ．安装电路时，开关应接在零线上B ．地磁场的南极在地理的北极附近C ．划船时，使船前进的力的施力物体是船桨D ．核动力航母产生的核废料对环境无污染知识点：家庭电路【答案】B【详解】A．安装电路时，开关必须接在火线上，这样在开关断开后用电器就不带电，避免触电的危险，故 A错误；B．地球是一个巨大的磁体，地磁的两极与地理的两极相反，但并不重合，地磁场的南极在地理的北极附近，故 B正确；C．划船时，船桨向后划水，给水一个向后的力，由于物体间力的作用是相互的，水给船桨一个向前的力，所以使船前进的力的施力物体是水，故 C错误；D．核废料是对环境污染很严重的，故 D错误。
故选 B。
3、家庭电路中电灯、电视机、电冰箱等用电器之间是__ 联的，这些用电器一起工作的越多，电路的总功率 __ （选填“ 越大” 或“ 越小” ）．知识点：家庭电路【答案】并越大【详解】家庭电路中的用电器要能分别独立工作，所以都是并联的，并联电路的总功率为各支路的功率之和，所以这些用电器一起工作的越多，电路的总功率越大。
4、关于家庭电路和安全用电，下列说法正确的是（）A ．使用试电笔时，手要接触笔尾金属体B ．搬动电器前不需要断开电源开关C ．空气开关跳闸，一定是电路发生了短路D ．控制电灯的开关，要连接在零线和电灯之间知识点：家庭电路【答案】A【详解】A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故 A正确；B．搬动电器前需要断开电源开关，防止触电，故 B错误；C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故 C错误；D．控制电灯的开关，要连接在火线和电灯之间，故 D错误。
故选 A。
5、请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

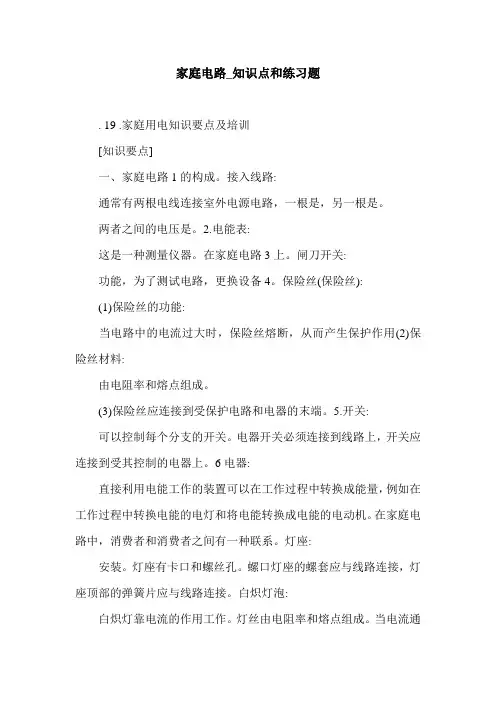

家庭电路_知识点和练习题.doc
家庭电路_知识点和练习题. 19 .家庭用电知识要点及培训[知识要点]一、家庭电路1的构成。
接入线路:通常有两根电线连接室外电源电路，一根是，另一根是。
两者之间的电压是。
2.电能表:这是一种测量仪器。
在家庭电路3上。
闸刀开关:功能，为了测试电路，更换设备4。
保险丝(保险丝):(1)保险丝的功能:当电路中的电流过大时，保险丝熔断，从而产生保护作用(2)保险丝材料:由电阻率和熔点组成。
(3)保险丝应连接到受保护电路和电器的末端。
5.开关:可以控制每个分支的开关。
电器开关必须连接到线路上，开关应连接到受其控制的电器上。
6电器:直接利用电能工作的装置可以在工作过程中转换成能量，例如在工作过程中转换电能的电灯和将电能转换成电能的电动机。
在家庭电路中，消费者和消费者之间有一种联系。
灯座:安装。
灯座有卡口和螺丝孔。
螺口灯座的螺套应与线路连接，灯座顶部的弹簧片应与线路连接。
白炽灯泡:白炽灯靠电流的作用工作。
灯丝由电阻率和熔点组成。
当电流通过它时，灯丝的温度可以达到大约7摄氏度。
可以给移动电器供电，插座也应该连接到电路上，插座可以分为两孔插座和三孔插座。
(1)双孔插座:孔连接线，孔连接线。
(2)三孔插座:一个孔与电线连接，一个孔与电线连接，一个孔手柄连接，以防止电器外壳带电并引起电击。
二、测量笔和校准灯1、测量笔(2)测量笔的使用方法:如果氖管在用手触摸穿过导线的导线或导体时发光，则表示接触；如果氖管不发光，则表示接触。
(3)手写笔的功能:如果触针没有在火线上发光，则表示触针在零线上发光，则表示3。
家用电路中电流过大的原因。
事件2。
同时连接到电路的电器的总功率[课堂实践]1.在家用电路中，家用线路的正确连接顺序是()a .闸刀开关、电能表、安全盒、插座b .闸刀开关、电能表、插座、安全盒c .电能表、闸刀开关、安全盒、插座d .电能表、安全盒、闸刀开关、插座2。
以下哪个电路元件在家用电路中找不到()a .电源b .导线c .开关d .插座3。
家庭电路知识点的例题及其解析
家庭电路知识点的例题及其解析【例1】小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。
(1)如图所示，他发现自己家洗衣机用的是三脚插头，其铭牌上标有“10 A 250 V”字样，其中的“10 A”表示什么意思？(2)小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其他两脚稍长一些。
他又查看了其他家用电器的三脚插头，也是这种情况。
他比其他两脚稍长一些有什么好处？答案：(1)“10A”表示允许通过的最大电流。
(2)它比其他两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电。
【例题2】关于家庭用电及安全常识。
下列说法正确的是（）A．低于220V的电压对人体是安全的B．家庭电路中，各用电器都是串联在电路中的C．控制用电器的开关应该接在该用电器和零线之间D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施答案：D解析：（1）不高于36V的电压对人体才是安全的；（2）串联的各用电器相互影响，不能独立工作，并联的各用电器互不影响，能独立工作；（3）开关应接在用电器和火线之间；（4）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳。
A.经验证明，只有不高于36V的电压对人体才是安全的，故A错误；B.在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故B错误；C.开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；D.外壳为金属的用电器使用三线插头都是为了防止漏电而采取的安全措施，故D正确。
【例题3】如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
答案如图所示：解析：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座：上孔接地线；左孔接零线；右孔接火线。
如图所示。
【例题4】当代家庭的生活离不开电，但也时常因为用电不规范造成火灾，以下用电措施不可能造成火灾的是（）A．同时使用许多大功率用电器B．电线绝缘皮破损后用普通胶带包裹C．电冰箱的金属外壳接地D．保险丝熔断后，用铜丝来代替保险丝答案:C解析:大功率电器电流较大，若多个电器同时使用，会使导线上电流过大，而发生事故，A 错误；电线绝缘皮破损后用专用胶带包裹，不可用普通胶带包裹,B错误；带金属外壳的用电器应接地，故应使用三孔插座，C正确；铜丝的熔点高，用铜丝代替保险丝，当电路中电流过大时，铜丝不能及时熔断,D错误。
家庭电路基础知识点
家庭电路基础知识点一、知识概述《家庭电路基础知识点》①基本定义：家庭电路就是我们家里用电的那个线路系统呗。
它能把外面送来的电分配到家里各个需要用电的地方，像电灯、电视、冰箱啥的。
简单说，就像一套在房子里的电力交通网。
②重要程度：这可太重要了，要是没有家庭电路，咱们家里的那些电器全成摆设了，相当于回到原始社会，晚上黑灯瞎火，啥娱乐没有，饭还都得吃凉的。
在电学这个领域里，家庭电路是基础中的基础，我们了解电学也一般从这儿开始。
③前置知识：得先知道点电的基本概念，比如电流是啥，电压是啥，就好比你要知道水怎么流，得先知道啥是水一样。
还得对导体和绝缘体有点概念，这能帮助我们理解电路为啥这样连接。
④应用价值：应用价值太多了。
在家里，我们日常生活全靠它。
能让电器运转，尤其是冬天来了，没有家庭电路，空调暖气都没法用，那不得冻成冰棍。
在一些小型维修工作或者自己搞点小发明，懂家庭电路也很有用。
二、知识体系①知识图谱：家庭电路在电学里算是入门级但是非常重要的内容。
它就像大树的根，往上能延伸出很多电学知识。
②关联知识：和电学里的电阻、欧姆定律这些都有关联。
比如说家里电路里某个电器坏了电流就会有变化，这就用到了欧姆定律知识。
还和安全用电知识关系很大，避免触电啥的。
③重难点分析：- 掌握难度：对于初学者可能有点难，尤其是一些线路复杂的地方。
- 关键点：要理解电路的连接方式，像串联、并联，还有各种电器的额定电压、额定功率。
按我的经验，很多人弄混电路连接方式，比如把该并联的弄成串联，结果电器就不正常工作了。
④考点分析：- 在考试中的重要性：很重要，无论是中学物理还是一些电工类的考试，都是必考内容。
- 考查方式：可能是让你画简单的家庭电路示意图，或者计算某个电器在电路中的电流、电压值，还有分析电路故障等。
三、详细讲解【理论概念类】①概念辨析：- 家庭电路是由进户线（火线和零线）、电能表、总开关、保险装置（保险丝或者空气开关）、用电器、插座等组成的一个闭合回路。
第1节家庭电路(双基过关考点突破)九年级物理全一册通关讲义(人教版)(原卷版)
第1节家庭电路双基过关知识点一、家庭电路的组成：1.家庭电路的组成:进户线、电能表、总开关、保险装置、用电器、插座等。
前面四项要按顺序排列。
2.电能表(1)作用:用来计量电路所消耗的电能。
(2)连接:串联接在干路上。
输电线接到用户处，首先要接到电能表上，这样电能表才能计量所有用电器消耗的电能。
电能表有四个接线孔，其接线方法如图所示。
3.总开关(1)作用:控制电路通断。
电路维修时，必须断开总开关，使室内电路与供电线路分离，保证维修人员的安全。
(2)结构:如下图所示。
(3)安装:进户线静触头在上。
4. 保险丝（1）作用：当电路中电流过大时，自动切断电路，保证电路安全。
（2）特点：熔点低、电阻大。
（3）安装：不能用铜丝、铁丝代替保险丝（4）更换：①不能用更粗的保险丝代替原来的保险丝②应先断开总开关再更换保险丝，不能利用停电间隙在未断开总开关的情况下更换保险丝。
5.家庭电路的连接:用电器、插座与灯座之间是并联的，控制各用电器的开关与用电器是串联的。
基础自测：1．小明同学发现教室里一共有九盏日光灯，分别由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是（）A．串联B．并联C．可能串联D．以上说法都不对2．家庭电路中各部分电路及作用（1）进户线：进户线有两条，一条是端线，也叫_____，一条是_____。
火线与零线之间的电压是____。
火线与地面间的电压为____。
正常情况下，零线之间和地线之间的电压为___；（2）电能表：电能表安装在家庭电路的____上，这样才能测出全部家用电器消耗的电能；（3）闸刀开关：闸刀开关安装在家庭电路的____上，控制整个电路的____。
3．小红家有电视、照明灯、冰箱等电器，这些用电器工作时都是_____联的（选填“串”或“并”）。
她发现，在家庭电路中从进户线到用电器之间有①总开关；②电能表；③保险盒等，它们的先后顺序是_____（填序号）。
4．家庭电路中，正常工作的节能灯两端的电压是___________V，控制节能灯的开关应接在___________线上。
人教版初三物理专题练习：家庭电路中电流过大的原因
家庭电路中电流过大的原因知识点一：家庭电路中电流过大的原因1.家用电器的总功率过大；2.短路。
【例题1】家用电灯的开关要接到（选填“零线”或“火线”）和灯泡之间。
造成家庭电路中电流过大的原因是（只填写一种即可）。
【答案】火线；短路（或用电器的总功率过大）。
【解析】（1）在家庭电路中，控制电灯的开关应该接在火线和灯泡之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，人接触灯泡时不会发生触电事故。
（2）家庭电路中电流过大的原因是短路或用电器总功率过大。
知识点二：保险丝的作用当通过保险丝的电流超过保险丝的额定电流时，保险丝熔断，从而切断电路，对电路有保护作用。
【例题2】保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（）A．只要电路里装了保险丝，就能起到保险作用B．选用额定电流越小的保险丝就越安全C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用D．保险丝熔断时可用同样粗细的铜丝代替【答案】C【解析】家庭电路中为了防止电流过大对电路造成危险，在电路中接入保险丝。
保险丝的选择主要是根据家庭电路中线路能承载的电流，保险丝的规格不能超过导线的最大承载电流，否则对电路起不到保护作用。
保险丝的额定电流也不能选择太小，否则当使用较大功率用电器时，保险丝会熔断导致断电，引起用电的不便，所以要选择合适的保险丝才能既不妨碍供电，又能起到保险的作用。
更不能利用钢丝替代保险丝，因为铜丝的熔点高，当电路中电流超过导线的最大电流时，铜丝不会熔断，对电路起不到保护作用，容易引起危险。
一、选择题1．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。
A．（1）和（2）B．（2）和（3）C．（1）和（3）D．（2）和（4）【答案】A【解析】家庭电路中电流过大，会引起家庭电路中空气开关跳闸。
生活用电(家庭电路)知识点
生活用电1.顺序：进户线、电能表、总开关、保险装置、用电器。
2.保险丝（保险管、保险盒）采用电阻大熔点低的材料制成，保险丝熔断后不能用铁丝铜丝代替。
保险装置接在火线上。
3.保险丝熔断或空气开关掉闸后，不能立即更换保险丝或闭合空气开关，应检查电路无误后，再更换或闭合。
4.（1）开关应接在火线和用电器之间，为了更安全。
（单刀双掷走廊两头的开光控制同一盏灯）如图所示,是小华依据所学简单电路知识，设计的控制楼梯灯的三种方案电路。
从安全用电角度对方案进行评估，其中合理的是______ 。
理由是_______________。
（2）家庭电路各用电器之间是并联的；控制某用电器的开关和该用电器串联；小彩灯之间串联，但是每一个小彩灯并联一个电阻，某一个小彩灯灯丝断了，电流还可以通过电阻通过，其他的小彩灯照样发光。
（3）插座上有开关和指示灯，指示灯和插孔并联，开关在它们的干路上。
5.红线L线是火线又叫端线，蓝线N线是零线，花线E线叫地线，三孔插座左零右火上接地。
6．（1）试电笔使用时，手千万不能接触笔尖，但应该接触笔尾金属体。
（2）试电笔可以用来辨别零线火线，火线可以使小氖管发光，零线不可以；还可以用来检查电气设备的外壳是否带电。
（3）试电笔的电路中串联一个很大的电阻（约一百万欧姆）,这样使用试电笔使小氖管发光时，通过人体的电流很小，不会对人造成伤害。
7．（1）带金属外壳的大功率用电器必须配备三角插头，使用三孔插座。
（2）插头上标着E的导线连着用电器金属外壳，插座上相应的导线连着大地，当插头插入插座后，相当于将用电器的金属外壳接地。
（3）万一用电器的金属外壳和电源火线之间的绝缘损坏，使外壳带电，电流会流入大地，不会对人造成伤害，更安全。
（4）如果不使用三角插头有可能在漏电时（外壳与火线间的绝缘层损坏）使人触电。
（5）接外壳的“脚”做的长一些，保证接电时一定接地，更安全。
8. 漏电保护器可以监测地面上有无电流，当站在地上的人不小心接触了火线,电流经过人体流入大地，漏电保护器会迅速切断电流，保护人身安全。
18.1 家庭电路(自主预习课后练习答案解析)
沪粤版物理九年级下册第十八章家庭电路与安全用电18.1家庭电路自主预习教材感知知识点一家庭电路的组成1. 家庭电路主要由进户线、、闸刀开关、、和等组成。
2. 熔断器通常联在闸刀开关下方的线上。
知识点二火线与零线1. 一般家庭电路有两根进户线，其中一根叫做零线，它与地之间没有电压；另一根叫做火线，火线与零线之间有V的电压。
2. 测电笔(1)作用：；(2)构造：由金属体笔尾、高值电阻、和等组成；(3)使用：使用测电笔时，用手接触，接触导线，若氖管发光，说明接触的是线。
知识点三白炽电灯的使用1. 白炽电灯分为灯泡和灯泡两种.安装螺口灯泡的灯头时，灯头中间的金属片应跟电源线的线相连，螺旋套跟线相连。
2. 控制电灯的开关必须接在之间。
课后提升精学精练1. 在家庭电路中，插座、螺口节能灯和开关的连接正确的是()A B C D2. 在家庭电路中，从进户线起各元件的连接顺序正确的是()A. 闸刀开关、电能表、保险盒、插座B. 闸刀开关、电能表、插座、保险盒C. 电能表、闸刀开关、保险盒、插座D. 电能表、保险盒、闸刀开关、插座3. 如图所示的白炽灯L1和L2，插座a和b，安装错误的是()A. 白炽灯L1和S1B. 白炽灯L2和S2C. 插座a和bD. 没有安错的4. 某家庭电路的组成如图所示，下列说法正确的是()A. 图中的四个插座是串联的B. 控制灯泡的开关要接在零线与灯泡之间C. 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D. 有金属外壳的家用电器必须用三孔插座，以确保安全5. 白炽电灯是我们常用的照明工具，下列对白炽电灯的认识不正确的是()A. 白炽电灯是利用电流热效应来工作的B. 白炽电灯的玻璃泡抽成真空，防止灯丝氧化C. 白炽电灯灯丝用钨制成是因为钨的熔点高D. 白炽电灯接在电路中时必须串联6. 如图与电有关的设备中，下列说法正确的是()甲乙丙丁A. 甲图中的电能表是用于测量用电器电功率的仪表B. 乙图中三脚插头的其中一个脚与用电器金属外壳连接C. 丙图中无人机的电动机在工作时将机械能转化为电能D. 丁图中POS机检测头利用的电磁感应原理是安培首先发现的7. 如图所示的家庭电路中，合上开关S，电灯正常发光，用试电笔测试灯座里的两个接线柱B、C时，试电笔的发光情况是()A. B点亮、C点不亮B. C点亮、B点不亮C. B、C都亮D. B、C都不亮8. 有一配电系统如图所示，使用了空气开关、漏电保护器、三线插座等设备，其中各个设备的特征正确的是()A. 电能表上可以直接读取应该交的电费B. 空气开关的作用与保险丝的作用完全相同C. 三线插座正中间的插孔该接三脚插头的最长那只脚D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地9. 关于火线、零线和地线，下列说法正确的是()A. 火线就是地线B. 火线和零线之间的电压为220 VC. 零线和地线之间的电压为220 VD. 零线就是地线10. 如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光.若电路中只有一处故障，则()A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路11. 如图是某家庭电路的一部分，下列说法正确的是()A. 电冰箱接入三孔插座后电灯与电冰箱是串联B. 电冰箱接入三孔插座能使电冰箱金属外壳接地C. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D. 断开开关S时，站在地上的人接触A点或B点都不会触电12. 图中所示的两种使用测电笔的方法，正确的是。
中考物理专题练习家庭电路含解析新人教版
家庭电路知识点一：家庭电路的组成1．家庭电路的组成部分：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2．家庭电路的连接：各种用电器是并联接入电路的,插座与灯座是并联的,控制各用电器工作的开关与用电器是串联．3．家庭电路各部分的作用及电路连接：(1)进户线：给用户提供家庭电压的线路,分为火线和零线,火线和零线之间220V的电压,火线和地线之间也有220V的电压,正常情况下,零线和地线之间电压为0V．(2)电能表:电能表是测量用户消耗的电能的仪表．安装在家庭电路的干路上．这样才能测出全部家用电器消耗的电能．(3)闸刀(空气)开关:控制整个电路的通断,以便检测电路更换设备．安装在家庭电路的干路上,空气开关的静触点接电源线．(4)保险盒a．保险丝是由电阻率大、熔点较低的铅锑合金制成。
b．保险原理：当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝中电流等于或稍大于家庭电路的最大工作电流。
电路符号：d．连接：与所保护的电路串联,且一般只接在干路上．e．保险丝的额定电流是指电路能够工作的最大电流值。
(5)插座a．作用：连接家用电器,给可移动家用电器供电．b．安装：并联在家庭电路中,具体接线情况：1接火线；2接零线；3接地线；4接用电器的金属外壳；5接用电部分的线路.把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的金属外壳与大地连接起来,防止了外壳带电引起的触电事故．(6)用电器(电灯)、开关a．白炽灯是利用电流的热效应进行工作的,小功率的灯泡灯丝细而长,里面抽成真空．大功率的灯泡灯丝粗而短,且气压为0.1Pa,目的是平衡大气压对玻璃壳的压力,并阻止灯丝升华．灯泡长期使用会变暗,原因是灯丝升华变细,电阻变大,实际功率变小：升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度；．b．灯泡的种类：螺丝口,卡口．螺丝口灯泡的螺旋接灯头的螺旋套,进而接零线；灯泡尾部的金属柱接灯头的弹簧片,再通过开关接火线；原因：防止维修触电．c．开关和用电器串联,控制用电器,如果开关短路用电器会一直工作,开关不能控制,但不会烧干路上的保险丝．(7)连接家庭电路时应注意的问题：①先确定火线和零线,然后在火线的干路上串联上熔断器,当电流过大时会自动熔断,以保护电路．②控制电灯的开关要接在火线上,并与电灯串联,当开关断开时,电路各部分都与火线断开,人接触到灯头等部位,也不会造成触电事故．③螺口灯泡的螺旋一定要接在零线上．因为正常情况下,零线是接地的,对地没有电压,所以在装卸灯泡时,人们不慎接触到灯泡的螺旋(与螺旋套相连),也不会发生触电事故．④电路中的插座如果是两孔插座,一定是左孔接零线,右孔接火线,要与电灯并联．如果是三孔插座,左孔接零线,右孔接火线,上端的孔接地．家庭电路的连接可用下面的记忆口诀来记忆：火线零线并排走,零线直接进灯座,火线先进保险盒,再过开关进灯座,三孔插座的接线方法一般是：左零右火上接地 .【例题1】如图是部分照明电路。
初中物理电学第9讲--家庭电路讲义+习题训练(附答案)
家庭电路知识点梳理一、家庭电路基础1、家庭电路的组成两根进户线、电能表、总开关、保险装置、用电器和导线等2、家庭电路中各组成部分的连接位置及作用3、零线和火线<1>零线和火线之间电压为220V，其中零线和大地相连（人碰零线无碍，碰火线必死）；<2>试电笔(1)作用：辨别零线和火线(2)结构：常见的有螺丝刀式和钢笔式两种，两种电笔结构类似。
(3)使用注意事项①使用电笔时，手指按住金属笔卡，用金属笔尖接触被测的导线，切记不可直接用手接触电笔笔尖，否则有触电危险。
②在正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光；反之则不发光。
4、三线插头和漏电保护器<1>插座的作用与安装<2>三线插头(1)用途：用于连接大功率或有金属外壳的用电器。
用电器漏电使电流直接流入大地，防止触电事故发生。
(2)构造：左侧接零线N，右侧接火线L，中间接地线E。
<3>漏电保护器(1)作用：发生漏电时，自动切断电路，保证人身安全。
(2)原理：发生漏电时，通过火线和零线的电流不等，在磁场力的作用下使开关断开。
二、家庭电路中电流过大的原因1、根据P=UI，电路中电压U恒为220V，在用电器个数变多时，必然导致整个电路的总功率P变大，从而导致电路中电流过大。
2、电流过大的危害<1>由于电流具有热效应，通电后电流过大，根据焦耳定律Q=I2Rt可知，电流产生的热量过大，会引起导线的绝缘皮着火，引起火灾。
<2>家庭电路的总功率越大，也会导致电流过大，加快电线的老化、损坏。
3、避免电流过大的措施<1>大功率用电器的额定电流不能超过电线和电能表的最大电流；<2>尽量不要同时使用过多的用电器。
4、造成家庭电路短路的几种情况<1>改装电路时不小心，使零线和火线直接连通；<2>电线绝缘皮被挂或烤焦，亦或是使用时间过长导致老化；<3>用电器、插座或灯座进水；5、保险丝的作用<1>保险丝方法突破之典型例题一、选择题（共23题）1、“珍爱生命，注意安全”是中学生应具备的基本安全意识．下列关于安全用电的说法正确的是（）A．只要不接触高压设备就不会触电B．使用测电笔时，手指不能接触笔尾金属体C．电灯的开关可以接在零线和灯泡之间D．一旦发生触电事故，应先切断电源再进行抢救2、在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( ) A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置3、如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地4、如图是家庭电路正常工作的一部分。
专题23家庭电路(原卷版+解析)
专题23 家庭电路【思维导图】【知识点回顾】一、家庭电路考点1列举常用电器(如电灯、电扇、电热器、电吹风、电饭煲等)；描述家庭电路的组成1．家庭电路由进户线、电能表、闸刀开关(断路器)、保险盒、插座、灯座、开关和家用电器组成。
家庭电路的组成2．家庭电路的各种用电器是并联接入电路的，控制各种用电器工作的开关必须与用电器________。
3．熔断器(1)作用：当电流过大时，熔断器内的保险丝会________，起到保险作用。
保险丝一般装在________上。
(2)材料：选择电阻率________、熔点较________的铅锑合金制成。
(3)选择：保险丝的额定电流________正常工作电流。
4．插座：并联在电路中，有两孔插座和三孔插座两种形式。
三孔插座：左________右火上接________。
与三孔插座对应的插头的中间脚要与用电器的金属外壳相接，这样可以防止用电器外壳漏电而发生触电事故。
接大功率用电器的插座一般在________上接保险丝。
考点2使用测电笔辨别火线和零线1．火线和零线之间有220V的电压，火线和大地之间也有220V的电压。
正常情况下，零线和大地之间没有电压。
2．辨别火线和零线可用________。
使氖管发光的是________，不发光的是________。
二、安全用电考点3举例说出安全用电的常识；树立安全用电的意识1．家庭电路的电压是220V，大量事实表明________的电压对人体才是安全的。
2．触电与急救(1)触电是由电流从人体中通过造成的。
(2)常见的触电现象：单线触电，双线触电等。
考点4说出电能表及熔断器（保险丝）的作用1．电能表：测量电路消耗了多少电能。
2．熔断器(保险丝)的作用：电流过大时，自动切断电路(熔断)，保护电路。
【例题精析】例1．（2021•台州）电给人类的生活带来了极大的方便，然而使用不当时，也会给人们带来危害。
下列符合安全用电原则的是（）A．超负荷使用插座B．用湿手触摸开关C．将插头的接地插脚掰弯使用D．放风筝时远离高压设备例2．（2021•湖州）以下四幅家庭电路图中，连接正确的是（）A．B．C．D．例3．（2020•杭州）图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（）A．电能表是测量电功率的仪器B．断路器应该安装在Q处而不是P处C．测电笔在插座接地孔检测时，氖管会发光D．使用测电笔，图乙的方法错误而图丙的方法正确例4．（2020•湖州）小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。
第十八章+家庭电路与安全用电++2022-2023学年沪粤版物理九年级下册
知识点2 测电笔
1.作用：用来辨别 火线和零线 。 2.内部结构：金属体笔尖、金属体笔尾、高值电阻 、氖管等。 3.使用方法：使用时，手接触金属体 笔尾 ，金属体 笔尖 接触 被测导线。如果氖管发光，说明测试的是 火线 ；如果氖管不发 光，说明测试的是 零线 。
例4 如图所示为一种测电笔的构造图，下列说法中正确的是（ D ） A．使用测电笔时手可以接触金属笔尖 B．使用测电笔时手不要接触金属笔卡 C．测电笔中的电阻可以用铁丝代替 D．正确使用测电笔，若氛管发光则说明接触的是火线
第十八章 家庭电路与安全用电
一、知识结构
二、知识梳理
知识点1 家庭电路
1.组成：进户线、电能表 、总开关、熔断器、用电器。 2.空气开关：又叫自动空气断路器。当电路发生短路 、过载 等
异常情况时，它能自动切断电路。 3.火线与零线：一般家庭电路中有两根进户线，其中一根叫作零
线，正常情况下，零线跟大地 相通，它跟大地之间电压为 0 V；另 一根叫作火线，火线跟零线之间有 220 V的电压。
例6.下列现象中不是家庭电路中保险丝烧断原因的是（ B ） A．家里很多用电器同时使用 B．开关里两线头相碰 C．两孔插座中的两线头相碰 D．灯座里的两线头相碰
解析：家里很多用电器同时使用，会造成干路电流过大；开关里两线头相 碰，相当于闭合开关，不会造成电流过大，不是家庭电路中保险丝烧断原 因；两孔插座中的两线头相碰，会造成电路短路，使电路中电流过大；灯 座里的两线头相碰，会造成电路短路。
例
8.如图所示为某家庭中接线板的使用情况，下列说法正确的C是（
）
A．符合使用规范
B．可以正常使用
C．这是超负荷运行 D．不会引起安全事故
解析：电路中在同一个接线板上同时使用多个大功率用电器，电路超负荷 运行，会导致干路电流过大，根据焦耳定律，接线板容易发热，会发生安 全事故。
九年级物理《家庭电路》知识点归纳
九年级物理《家庭电路》知识点归纳九年级物理《家庭电路》知识点归纳初中物理电学部分，家庭电路应该掌握的知识点：1、家庭电路的组成部分：低压供电线(火线与零线)→电能表→总开关→保险装置(保险丝或空气开关)→插座、用电器、开关等(箭头表示先后次序)。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与插座是并联的，控制各用电器工作的开关与用电器是串联的。
3、家庭电路的各部分的作用：(1)低压供电线(进户线)：相当于电源。
进户线两根，是给用户提供家庭电压的线路。
提供220V交流电压。
a. 进户线两根分为火线和零线。
b. 火线：也叫端线，俗称火线;零线：在发电厂或在户外就已经和大地相连;c. 火线和零线之间有220V 的电压;火线和接地线之间也有220V 的电压，正常情况下，零线和接地线之间电压为 0V;e. 用测电笔来辨别火线和零线。
火线发光，而零线不发光。
(2)电能表：a. 电能表的用途：计量用户消耗电能(电功)的多少的仪表;b. 电能表的安装：安装在家庭电路的干路上。
原因：这样才能测出全部家用电器消耗的电能。
c. 电能表的铭牌：所标的电压U是“额定电压”;所标的电流I是“允许通过的最大电流”;UI是“电能表后能接用电器的最大功率”;如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确，甚至烧坏。
d. 单位是千瓦时(kW?h)，两次读数之差就是这段时间消耗电能的多少。
(3)总开关(空气开关)：a. 总开关的作用：控制整个电路的通断，方便检测室内电路或更换设备，以保证安全(空气开关、漏电保护器还能起到保险作用)。
b. 总开关的安装：安装在家庭电路的干路上，空气开关的静触点接电源线。
c. 新建的楼房里，连接客户的总开关上大多装有漏电保护器，如果站在地上的人触电，电流经过人体流入大地，漏电保护器会迅速切断电流，保护人身安全。
如果用电器外壳带电，电流经接地线流入大地，漏电保护器也会迅速切断电流。
家庭电路知识总结与家庭电路练习题
家庭电路知识总结与家庭电路练习题初中物理的家庭电路知识是很实用的，学会了就能应用，但是还是要有专业人员的陪同下才可以哦。
小编整理了相关资料，希望能帮助到您。
家庭电路知识总结一、基础知识梳理(一)家庭电路的组成1.供电线路家庭电路的低压供电线路有两根线，一根叫火线，一根叫零线，它们之间有220V的电压。
2.电能表位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上;作用：测量用户在一定时间内消耗的电能;铭牌数据含义：220V是指电能表的额定电压，10A是指电能表允许通过的最大电流，1500r/kWh是指每消耗1kWh的电能，电能表的表盘转1500转;读数方法：记下起始时间的值，再记下结束时间的值，两次的差就是这段时间消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。
3.总开关位置：在电能表后，保险丝之前;连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。
4.保险丝：作用：在电路电流过大时，自动熔断，切断电路;材料：电阻率较大而熔点较低的铅锑合金制成;原理：根据焦耳定律Q=I2Rt可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断;选择：保险丝的熔断电流稍大于家庭电路允许通过的最大电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。
5.用电器位置：在保险丝后;连接：各用电器之间并联连接，既保证了用电器之间互不影响，又使用电器两端的电压均为220V;控制开关位置：用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。
6.插座作用：在家庭电路中插座是为了给可移动电器供电;种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座;三孔插座的作用：三孔插座的两个孔分别接火线和零线，另一孔是接地的，这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。
(二)测电笔1.作用：辨别火线和零线，或检查物体是否带电。
家庭安全用电(知识点+例题+练习)
【答案】：
类型二：家庭电路中电流过大的原因
2. 当小东把学习用的台灯插头插入插座，闭合台灯开关时，原来室内正常发光的电 灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（ ） A．台灯灯丝断了 B．台灯插头内部短路 C．台灯灯泡的灯头内部短路 D．插座内部短路
【思路点拨】 室内电灯全部熄灭，表明干路上的保险丝被熔断，是由于电路中的电流过大 造成的．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由 生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过 大； 由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知，是台灯灯头内部两个接头短路了。
B 项，雷雨天，云层容易对高而尖的物体放电，所以雷雨天不能站在大树下避雨，故 B 项 错误。
C 项，有金属外壳的应电器需要把金属外壳接地，所以用三孔插座，故 C 项错误。
D 项，移动用电器，应该让用电器脱离电源，避免发生触电事故，故 D 项正确。 【点评】本题考查安全用电的常识。电，可以为我们服务，但如果不注意安全，它会对人造 成危害。 举一反三： 【变式 1】（2018临沂）下列做法符合安全用电要求的是（ ） A. 开关应接在电灯与零线之间 B. 在户外，不要靠近高压带电体 C. 使用测电笔时手不能接触金属体笔尾 D. 将三脚插头改为两脚插头接在两孔插座上使用 【答案】B 【变式 2】（2018•邵阳）下列关于生活用电的说法错．误．的是 A. 保险丝不可以用铁丝来代替 B. 更换灯泡，搬动电器前必须断开电源开关 C. 多个大功率用电器最好同时用一个插座 D. 用试电笔辨别火线和零线，手要接触笔尾的金属体 【答案】C 【变式 3】（2018•泸州）“珍爱生命，注意安全”是人们生活中必备的意识，下列涉及物理知 识中的安全问题，说法正确的是（ ） A. 光学实验用的激光笔发出的激光不能直接照射眼睛 B. 控制用电器的开关要接在照明线路中的零线上 C. 可以把三孔插座接地孔与照明线路中的零线连接使用 D. 人体总漂浮在河水中，私自下河塘洗澡无溺水风险 【答案】A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭电路知识点及习题练习This model paper was revised by the Standardization Office on December 10, 202019.家庭用电知识要点及训练【知识要点】一、家庭电路组成1. 进户线：连接户外供电电路的电线，通常有两根，一根是，一根是。
二者之间的电压是。
2. 电能表：是测量的仪表。
装在家庭电路的上3. 闸刀开关：起到的作用，以便检测电路，更换设备4. 熔断器（内有保险丝）：（1）保险丝的作用：当电路中电流过大时，保险丝熔断，从而引起的防护作用（2）保险丝的材料：由电阻率、熔点的制成。
（3）保险丝应与所保护的电路且接在用电器的端。
5. 开关：可以控制各支路的通断，必须把用电器的开关接在线上，且应将开关与其控制的用电器联。
6 用电器：直接使用电能工作的器件，工作时将能转化为能，如电灯工作时将电能转化为，电动机将电能转化为。
在家庭电路中，用电器与用电器之间是联。
灯座：安装。
灯座有卡口和螺丝口两种。
螺丝口灯座的螺旋套应接在线上，灯座顶端的弹簧片应接在线上。
白炽灯泡：火炽电灯是利用电流的效应工作的，灯丝是由电阻率，熔点的制成的。
当电流通过它时，灯丝的温度可达到2000C左右。
7 插座：可给移动的用电器供电，插座也应联在电路中，插座又可分为两孔插座和三孔插座。
（1）两孔插座：一孔接线，一孔接线。
（2）三孔插座：一孔接线，一孔接线，还有一孔把与连接以防用电器的外壳带电，造成触电。
二、测电笔和校验灯1、测电笔（2）测电笔使用方法：用手接触，接触电线或电线相边通的导体时，如果氖管发光，表示接触的是，如果氖管不发光，则表示接触的是。
（3）测电笔作用：。
若测电笔在火线上不发光，说明若测电笔在零线上发光，说明三．家庭电路中电流过大的原因1. 发生2．同时接入电路的用电器的总功率【课堂练习】1．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座 B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座 D．电能表、保险盒、闸刀开关、插座2.下列哪个电路元件家庭电路中找不到（）A.电源B.导线C.开关D.插座3．家庭电路中，自动空气开关的主要作用是（）A．保证用电器的电压不变 B．保证电路的电流不变C．保证用电器的功率不变 D．在电路发生短路时自动切断电路4.保险丝在电路中所起的作用是：（）A、减小电路中的电流，避免产生危险B、能使电路中的电压降低，避免产生危险C、用电器消耗的电能过多时，自动切断电路D、在电流过大，超过规定值时能自动切断电源5．下列现象中，可能引起家中保险丝熔断的是（）①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①② B．②③ C．②④ D．①③6．关于照明电路的安装，下列说法正确的是（）A．控制灯的开关应与灯并联 B．插座应与灯串联C．控制灯的开关应与灯串联，且接在火线上 D．控制灯的开关应与灯串联，且接在零线上7．洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地，（）A．家用电器不能工作 B．家用电器的寿命会缩短C．人接触家用电器时可能发生触事故 D．家用电器消耗电能会增加8．关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（）A．用一个开关控制的两盏灯之间是串联 B．被不同开关控制的各盏灯之间是串联C．开关与被控制的灯之间是并联 D．各盏灯与插座之间是并联9．如图所示，根据家庭电路的接线方法（规则）可以肯定ba,中（）A、a是火线B、b是火线C、a、b都是火线D、ba,都是零线10．在家庭电路中，下列安装方法正确的是（）A、三孔插座中，一孔接火线，一孔接零线，另一孔接地B、开关可以接在火线上，也可以接在零线上C、保险丝可以接在零线上D、保险丝用铜线代替会更保险11．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试dc,两点时，氖管都发光，测试ba,两点时，只有a点氖管发光，则故障可能是（）A、火线与零线短路B、ba,之间某处断路C、cb,之间某处断路D、电灯的灯丝断了12．家中保险丝熔断了，其原因不可能是（）A、灯座中的两个接头相碰B、开关中的两个接头相碰C、插座中的两个接头相碰D、电路中增加了功率较大的用电器13．李刚家的灯不亮了，他用测电笔检查时发现测电笔的氖管都能够发光，保险丝和灯泡都完好，分析发生此故障的原因是（）A．停电了 B．进户的火线断了 C．火线与零线相碰了 D．零线断了14、把螺口灯泡、开关和保险丝正确地接入家庭电路中去。
下列说法不正确的是（）A. 保险丝熔点较低，选取时其额定电流应大于电路中正常的工作电流。
B. 断路器里的双层金属片被过大的电流加热时，会弯曲自动断开电路。
C. 电能表有四个接线柱，它是用来测电能的仪表。
D. 三脚插头最上面的脚从用电器的金属外壳引出。
15．熔丝在城乡家庭电路中仍然较为常用，以下相关的说法中正确的是（）A．熔丝的特点是电阻比较大，熔点比较高B．家庭应根据具体用电需要，选用相应规格（额定电流大小）的熔丝C．家庭选用的熔丝越粗越保险D．在熔丝熔断后，可以用铜丝、铁丝代替熔丝16．图中所示的4种关于螺丝口灯座和开关的连接中，符合安全用电原则的是（）17．如图所示为家庭电路的一部分。
已知C、D端以外的供电线路完好。
一同学用测电笔按正确操作要求检查某一插座，则下列检测及其判断合理的是（）A．将测电笔插入A孔，氖管发光，说明A孔与火线是连通的B．将测电笔插入B孔，氖管发光，说明电路某处短路且D端至短路处之间的零线开路C．将测电笔插入A孔，氖管发光，说明A孔与火线是断开的D．将测电笔插入B孔，氖管发光，说明B孔与零线是连通的18.家庭中的空气开关突然跳闸,我们应该〔〕A．抓紧时间检修电路 B.立即将空气开关复位C.估计是停电了,等一段时间D.应先找到发生故障的原因,排除之后恢复供电.19. 如图是家庭电路的电路图，试写出各部分电路器件的名称：（1）是___ __；（2）是__ __ (3)是__ _；（4）是__ __（5）是_ __；（6）是_ _（7）是__ _。
20. 在家庭电路中，开关和电灯是_____联的，插座与电灯是_____联的，保险盒是_____联在电路中的。
21. 某家庭电路的两根导线中有一根与大地间电压为零，叫线，另一根叫线。
它们之间的电压是伏，可以用辨别它们。
测试时，用手接触笔尾的 ，用 接触电线，若氖管发光，表明接触的是 线，氖管不发光，表明接触的是 线。
22．下列有关家庭电路说法不正确的是：A 断路器应连在火线上；B 各用电器和插座之间是并联连接的；C 断路器连在电能表前面；D 断路器并联连在电路中；E 开关应与零线相连；F 开关和所控制的用电器是并联连接的。
23．某出厂的电能表标有“220V 10（20 ）A ”字样，其中220V 代表代表 ，10A 代表 ，20A 代表【课后作业】1．在家庭电路中关于保险丝的使用，下列说法不正确的是（ ）．A ．保险丝应串联在火线上B ．不能用铜丝代替保险丝使用C ．更换保险丝时不要换用较粗的保险丝D ．保险丝熔断了，而手边又无保险丝的情况下，用细铁丝暂时代替保险丝还是可以2．下列关于家庭电路的操作，正确的是（ ）．A ．插座应串联在电路中B ．开关与用电器串联C ．使用测电笔判别火线和零线时，手应接触笔尖金属体D ．选用保险丝时应使它的熔断电流等于或稍大于电路正常工作电流3. 在楼梯中间安装电灯,需要在楼梯的上下两头都能控制它;当上楼梯时,能用下面的开关1K 开灯,人上了楼梯以后,能用上面的开关2K 关灯；当下楼梯时，能用2K 开灯，用1K 关灯.如图所示的四个单刀双掷开关控制一盏灯的电路，则符合照明电路要求的是（ ）.4. 安装照明电路时，为了检测电路安装得是否正确，在接通电源前将火线上的保险丝取下，换成一个额定电压为220V 的白炽灯泡，同时断开所有用电器的开关接通电源后发现灯泡正常发光.由此可以判断（ ）.A. 电路安装正确B. 电路安装不正确，某处有短路C. 电路安装不正确，某处有断路D. 条件不够，无法判断5．家庭电路中电流过大的原因是： 或 ；使用家用电器时需要特别注意，有金属外壳的家用电器，金属外壳一定要 ．6．家庭电路中常见的保护装置有 和7．保险丝一般由 的金属合金制成，有各种不同的规格，选用时应使保险丝的熔断电流 电路中正常工作时的电流，应将保险丝 联在电路中，保险丝越粗，它的熔断电流越8．家庭电路中常用断路器来替代 和 。
当电路中的电流超过一定值时，断路器会自动切断电路，从而起到 或 的防护作用。
断路器一般连接在 线上9．三孔插座除了 孔和 孔以外还有一个接地孔，与接地孔相应的那个插头脚接用电器的10．在我国，家庭电路的电压是 伏，家中电视机，电冰箱、电灯等用电器之间的连接方式是 （选填“串”或“并” ）联。
11、把螺口灯泡、开关和保险丝正确地接入家庭电路中去。
课题：第二十六讲家庭电路主备人：李玲层次：提高、培优时间：110分钟内容索引具体操作方法配套例题和练习方法归纳知识引入同学们请先观察一下我们教室里的电路，想一想，我们可以找到哪些元件，电路图应该是什么样的知识点一家庭电路的组成1、进户线2、电能表3、闸刀开关4、熔断器5、断路器（可以代替闸刀开关和熔断器）6、开关7、用电器8、插座带领学生观察家庭电路，播放PPT引导学生自己推导各元件的位置关系知识点二测电笔和校验灯1、测电笔的构造2、测电笔的使用3、测电笔的作用4、校验灯检测电路故障观察实物，与例题结合讲解知识点三电流过大的原因1、短路以及常见短路类型（难点）2、电路过载结合例题讲解课堂总结要讲清楚所有的知识点，两个小时可能不够，建议再多花一小时讲完。
【知识要点】一、家庭电路每个家庭里都有许多电灯和家用电器，这些用电器的电路是如何分布的呢左图是某家庭的电路，右图是它的电路图。
家庭电路的组成：进户线、电能表、闸刀开关、熔断器、(或用断路器代替闸刀开关和熔断器) 开关、用电器、插座等。
1. 进户线：连接户外供电电路的电线，通常有两根，一根是火线，一根是零线。
二者之间的电压是220V 。
地线不与外边进户线相接，而是连接在住宅楼埋入大地的接地导体上。
2. 电能表：是测量电能的仪表，或者说用来的测量用户在某一段时间内消耗电能多少的仪表。
装在家庭电路的干路上，外面供电线路接上家庭后，就首先接到电能表上。
电能表读数本次读数减去上次读数电能表铭牌上数字的意义：220V，10A（20A）正常工作电压是220V，正常工作电流10A，最大工作电流20A50HZ 交流电的频率为50HZ 3000r/KWh 每消耗1KWh的电，电能表的转盘转3000转3. 闸刀开关：起到控制整个电路通断的作用，以便检测电路，更换设备。
