中考物理“家庭电路”高频考点总结
中考物理“家庭电路”高频考点总结
中考物理中，“家庭电路”是一个重要的考点。
以下是家庭电路的高频考点总结：
1. 电路的基本组成：家庭电路由电源、导线、电器和开关组成。
电源一般是交流电源，导线用来连接电源和电器，开关用来控制电器的通断。
2. 电流的概念：电流是电荷在导体中的流动，单位是安培(A)。
根据欧姆定律，电流与电压和电阻之间的关系为I = U/R，其中I表示电流，U表示电压，R表示电阻。
3. 并联电路和串联电路：并联电路是指多个电器并联连接在一起，串联电路是指多个
电器串联连接在一起。
在并联电路中，电压相同，电流分流；在串联电路中，电流相同，电压分压。
4. 安全使用电器：正确使用电器是非常重要的，要注意以下几个方面：
- 使用电器时应当关注使用说明书，了解电器的功率、电流等参数。
- 使用安全可靠的电源和电器。
- 不要将电器连接在超过其额定电压或电流的电路中。
- 使用电器时要保持干燥，不要接触水或湿手操作。
- 不要将电器插头或电线拉扯、折断。
- 长时间不使用的电器应该断开电源。
5. 家庭电路中的保险丝：保险丝是防止电路超负荷、短路等情况发生的安全设施。
保
险丝有一定的额定电流，当电路中的电流超过额定值时，保险丝会断开，切断电路。
6. 能源的合理利用：家庭电路中的电器使用应力求合理利用能源，比如节约用电、合
理使用家电等。
这些是中考物理中关于家庭电路的高频考点总结，掌握这些知识点可以帮助你顺利应对相关考题。
初三物理家庭电路知识点归纳总结
初三物理家庭电路知识点归纳总结在初三物理学习中，家庭电路是一个重要的知识点，它关系到我们日常生活中使用电能的安全和有效。
下面是对初三物理家庭电路知识点的归纳总结。
1. 电流和电压在家庭电路中，电流和电压是两个基本的概念。
电流是指单位时间内电荷通过导体的数量，单位为安培(A)。
电压是指单位电荷所具有的能量，单位为伏特(V)。
电流和电压的关系由欧姆定律决定，即电压等于电流乘以电阻，用数学公式表示为V=IR。
2. 串联和并联电路家庭电路中的电器设备通常是以串联和并联的方式连接在一起。
串联电路是指电流依次流经各个电器设备，而并联电路是指电流分流经不同的电器设备。
在串联电路中，总电压等于各个电器设备电压的总和，而在并联电路中，总电流等于各个电器设备电流的总和。
3. 电流计和电压计的使用为了测量电流和电压的大小，我们需要使用电流计和电压计。
电流计是用来测量电路中的电流的仪器，通常连接在电路中的串联部分。
电压计是用来测量电路中的电压的仪器，通常连接在电路中的并联部分。
在使用电流计和电压计时，需要注意选择适当的量程，并按照正确的接线方式连接仪器。
4. 家庭电路中的保险丝和漏电保护器为了保证家庭电路的安全，我们通常会安装保险丝和漏电保护器。
保险丝是一种安全装置，当电路中电流超过额定值时，保险丝会熔断，切断电路，防止电路过载。
漏电保护器是一种用来检测电路中是否有漏电的装置，当电路中有漏电时，漏电保护器会立即切断电路，避免触电事故的发生。
5. 电阻的作用和种类电阻是控制电路中电流大小的元件，它对电流有阻碍作用。
根据电阻的大小和形状，可以分为固定电阻和变阻器。
固定电阻的阻值固定不变，而变阻器可以通过调节滑动触点的位置来改变阻值。
在家庭电路中，电阻的作用是限制电流的大小，保护电器设备不受损坏。
6. 平行板电容器的原理平行板电容器是由两块平行的金属板和之间的绝缘介质组成的。
当电容器接上电压时，正极板上积累正电荷，负极板上积累负电荷，形成一定的电场。
中考物理家庭电路的知识点
在中学物理的家庭电路部分，通常涉及到一些基础的电路知识。
以下是一些中考物理中可能涉及的关于家庭电路的知识点：
1. 电路基础概念：
-电流、电压、电阻的基本概念。
-串联电路和并联电路的区别。
2. 电流、电压、电阻的关系：
- Ohm定律：U = IR，即电压等于电流乘以电阻。
-理解电流、电压、电阻之间的定量关系。
3. 家庭电路的组成：
-了解家庭电路中的电源、导线、电器设备和开关等基本组成部分。
4. 安全用电知识：
-掌握正确使用插座和插头的方法。
-了解电器设备的功率和用电安全。
5. 并联电路和串联电路：
-理解并联电路和串联电路的概念。
-掌握并联电路和串联电路的基本特点。
6. 电流的测量：
-使用安培表对电路中的电流进行测量。
-理解电流表的连接方式。
7. 电阻的测量：
-使用欧姆表对电阻进行测量。
-理解欧姆表的连接方式。
8. 发光二极管（LED）：
-了解LED的基本工作原理。
-知道LED在电路中的应用。
9. 家庭电路的问题解决：
-掌握常见电路问题的排除方法，如短路、断路等。
10. 电功率和能量消耗：
-了解电功率的概念和计算方法。
-知道电器设备的能量消耗与使用时间的关系。
这些知识点是中学物理中涉及到家庭电路的基础内容。
在学习过程中，理论知识的学习通常会结合一些实际的实验，以便学生更好地理解和应用这些概念。
物理家庭用电知识点初三物理电功率知识点
《初三物理家庭用电与电功率知识点详解》一、引言在我们的日常生活中，电无处不在。
从照明的电灯到各种家用电器，电为我们的生活带来了极大的便利。
而对于初三的学生来说，理解家庭用电和电功率的知识点，不仅是物理学习的重要内容，更是对生活中常见现象的科学解释。
本文将详细介绍初三物理中家庭用电和电功率的相关知识，帮助同学们更好地掌握这一重要章节。
二、家庭用电知识点1. 家庭电路的组成家庭电路由进户线、电能表、总开关、保险装置、插座、用电器等组成。
进户线分为火线和零线，火线和零线之间的电压为 220V。
电能表用来测量用户在一定时间内消耗的电能。
总开关控制整个家庭电路的通断。
保险装置在电路中电流过大时自动切断电路，起到保护作用。
插座为可移动的用电器提供电源。
2. 测电笔的使用测电笔是用来辨别火线和零线的工具。
使用时，手指按住笔尾金属体，用笔尖接触被测导线。
如果氖管发光，则被测导线为火线；如果氖管不发光，则被测导线为零线。
3. 安全用电常识（1）不接触低压带电体，不靠近高压带电体。
（2）更换灯泡、搬动电器前应断开电源开关。
（3）不弄湿用电器，不损坏绝缘层。
（4）保险装置、插座、导线等要符合安全用电要求。
三、电功率知识点1. 电功率的概念电功率是表示电流做功快慢的物理量。
它等于电流在单位时间内所做的功。
电功率的单位是瓦特（W），常用的单位还有千瓦（kW）。
2. 电功率的计算公式（1）P = W/t，其中 P 表示电功率，W 表示电功，t 表示时间。
（2）P = UI，其中 P 表示电功率，U 表示电压，I 表示电流。
3. 额定功率和实际功率（1）额定功率是用电器在额定电压下工作时的功率。
（2）实际功率是用电器在实际电压下工作时的功率。
4. 电功与电功率的关系电功 W = Pt，即电功等于电功率与时间的乘积。
四、例题解析例 1：一个标有“220V 100W”的灯泡，接在 110V 的电路中，求灯泡的实际功率。
解：由 P = UI 和 I = U/R 可得P = U²/R，其中 R 为灯泡的电阻。
初中物理家庭电路知识点归纳总结
初中物理家庭电路知识点归纳总结家庭电路对于现代人来说是一个十分常见的概念。
我们的家庭中的电视、冰箱、洗衣机等电器设备都依赖于电路供电。
因此，了解家庭电路的基本知识对我们日常生活中的用电安全至关重要。
本文将对初中物理课程中涉及的家庭电路知识点进行归纳总结。
一、电路的基本概念1. 电路的定义：电路是指电流在电器设备中的一条完整路径。
2. 电路的组成部分：电源、导体和负载。
电源提供电流，导体传导电流，负载消耗电流的能量。
3. 闭合电路与断开电路：闭合电路是指电流能够流通的电路，断开电路是指电流无法流通的电路。
二、电流与电压1. 电流的定义：电流是指电荷通过导体的量度，单位是安培（A）。
2. 电流的表达式与测量：电流的表达式为I = Q / t，其中I表示电流，Q表示通过导体的电荷量，t表示通过导体的时间。
电流可以通过电流表来测量。
3. 电压的定义：电压是指电流在电路中流动时所具有的能量，单位是伏特（V）。
4. 电压的表达式与测量：电压的表达式为V = W / Q，其中V表示电压，W表示电路中的电能，Q表示通过电路的电荷量。
电压可以通过电压表来测量。
三、串联电路与并联电路1. 串联电路：串联电路是指电流依次通过电器设备的电路。
在串联电路中，电流保持不变，电压分配不均。
2. 并联电路：并联电路是指电流分别通过电器设备的电路。
在并联电路中，电流分配不均，电压保持不变。
四、电阻与电阻率1. 电阻的定义：电阻是指阻碍电流通过导体的程度，单位是欧姆（Ω）。
2. 电阻的表达式与计算：电阻的表达式为R = V / I，其中R表示电阻，V表示电压，I表示电流。
电阻可以通过电阻计进行测量。
3. 电阻率的定义：电阻率是指单位长度和单位截面积的物质导体的电阻。
4. 电阻率的影响因素：温度和材料类型是影响电阻率的重要因素。
五、安全用电知识1. 安全用电的原则：安全用电应遵循“用电有度、防范电击、杜绝火灾、确保泄漏电流及时得到保护”的原则。

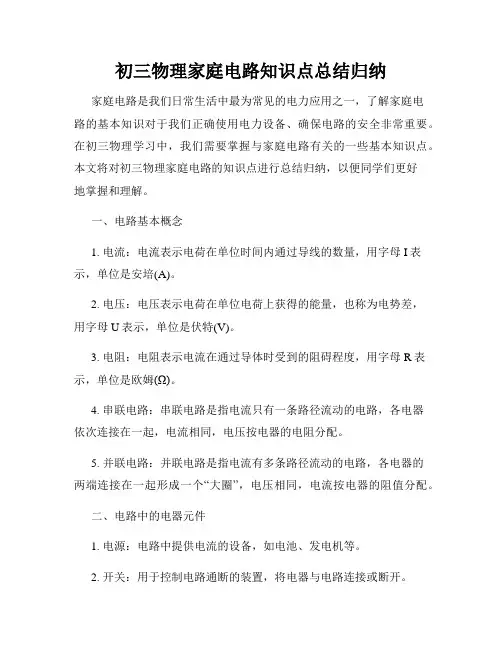

初三物理家庭电路知识点总结归纳
初三物理家庭电路知识点总结归纳家庭电路是我们日常生活中最为常见的电力应用之一，了解家庭电路的基本知识对于我们正确使用电力设备、确保电路的安全非常重要。
在初三物理学习中，我们需要掌握与家庭电路有关的一些基本知识点。
本文将对初三物理家庭电路的知识点进行总结归纳，以便同学们更好地掌握和理解。
一、电路基本概念1. 电流：电流表示电荷在单位时间内通过导线的数量，用字母I表示，单位是安培(A)。
2. 电压：电压表示电荷在单位电荷上获得的能量，也称为电势差，用字母U表示，单位是伏特(V)。
3. 电阻：电阻表示电流在通过导体时受到的阻碍程度，用字母R表示，单位是欧姆(Ω)。
4. 串联电路：串联电路是指电流只有一条路径流动的电路，各电器依次连接在一起，电流相同，电压按电器的电阻分配。
5. 并联电路：并联电路是指电流有多条路径流动的电路，各电器的两端连接在一起形成一个“大圈”，电压相同，电流按电器的阻值分配。
二、电路中的电器元件1. 电源：电路中提供电流的设备，如电池、发电机等。
2. 开关：用于控制电路通断的装置，将电器与电路连接或断开。
3. 电线：导体材料制成的电流传输通道，通常由铜线制成，分为火线、零线和地线。
4. 电阻器：用于控制电流强度的元件，根据需要可调节电阻大小。
三、电路中的摆放方式1. 并联连接：电器与电路的连接方式，电器的两端分别与电源的两端相连，形成平行路径。
2. 串联连接：电器与电路的连接方式，电器依次连接在一起，形成依次相连的路径。
四、电路中的常见问题1. 短路：指电路中发生线路之间的意外连接，导致电流过大，可能引发火灾等安全事故。
2. 开路：指电路中某个路径被切断，电流无法流动。
3. 过载：指电路中负载电器过多或功率超过额定功率，导致电路无法正常工作，甚至引发火灾。
五、家庭电路的安全用电知识1. 安装电闸：家庭电路应安装电闸保护装置，以防止短路和过载时引发的安全事故。
2. 合理使用插座：不应在一个插座中插入太多电器，以免过载。
中学考试物理必考家庭电路知识点总结材料
实用文档中考物理必考家庭电路知识点总结，!中考题型讲解，寒假复习必备家庭电路一、知识点梳理(一)、家庭电路:1、家庭电路的组成部分:低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接:各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用:⑴低压供电线:给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V⑵电能表:①用途:测量用户消耗的电能(电功)的仪表。
②安装:安装在家庭电路的干路上，原因:这样才能测出全部家用电器消耗的电能。
③铭牌:所标的电压U是:额定电压所标的电流I是:允许通过的最大电流 UI是:电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀(空气开关):①作用:控制整个电路的通断，以便检测电路更换设备。
②安装:家庭电路的干路上，空气开关的静触点接电线⑷保险盒:①材料:保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理:当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号:④连接:与所保护的电路串联，且一般只接在火线上⑤选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
[学#科#网]⑥规格:越粗额定电流越大。
实用文档不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产注意: 生的热量少，铜的熔点高，不易熔断。
:[ZXXK]插座⑸连接家用电器，给可移动家用电器供电。
①作用: 固定插座、可移动插座②种类:二孔插座、三孔插座:③安装:并联在家庭电路中，具体接线情况5接用电部分的线路4接用电器的金属外壳把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器:说明的金属外壳与大地连接起，防止了外壳带电引起的触电事故。
九年级物理：家庭电路知识总结
九年级物理：家庭电路知识总结家庭电路知识总结一、基础知识梳理一）家庭电路的组成家庭电路的低压供电线路由两根线组成，分别是火线和零线，它们之间的电压为220V。
电能表是家庭电路中必不可少的元件，它通常安装在供电线路与其他元件之间。
电能表的作用是测量用户在一定时间内消耗的电能，它的铭牌数据包括额定电压、允许通过的最大电流和每消耗1 kWh的电能，表盘转1 500转。
读数方法是记录起始时间和结束时间的值，两次的差就是这段时间消耗的电能，单位为千瓦时。
总开关通常安装在电能表之后、保险丝之前，有时使用双刀开关同时控制火线和零线，有时使用单刀开关只控制火线。
保险丝是家庭电路中的重要保护元件，它能在电路电流过大时自动熔断，切断电路。
保险丝通常由电阻率较大而熔点较低的铅锑合金制成。
选择保险丝时要注意其熔断电流稍大于家庭电路允许通过的最大电流，不能使用更粗的保险丝，更不能使用铜丝或铁丝代替保险丝。
用电器通常连接在保险丝后，各用电器之间并联连接，使用电器两端的电压均为220V。
用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。
插座是为可___供电的元件，分为固定插座和可移动插座，又分为两孔插座和三孔插座。
三孔插座的作用是将用电器的金属外壳和大地连接起来，以保证安全。
二）测电笔测电笔是用于辨别火线和零线，或检查物体是否带电的工具。
它由笔尖金属体、阻值很大的电阻、氖管、弹簧和笔尾金属体组成。
使用方法是用手接触笔尾金属体，笔尖金属体接触待测物体，如果氖管发光，说明接触的是火线，或与火线接通；如果氖管不发光，说明接触的是零线，或与火线没有接通。
三）家庭电路中电流过大的原因短路是家庭电路中电流过大的原因之一，它指的是电流没有经过用电器而直接构成通路。
当电路中的电流超过其额定值时，就会出现过载。
这通常是由于用电器的总功率过大或者多个用电器同时使用造成的。
过载会导致电线过热、电器损坏等问题，甚至引发火灾。
因此，在使用电器时需要注意用电器的总功率，避免过载现象的发生。
(完整word版)中考物理必考家庭电路知识点总结
中考物理必考家庭电路知识点总结, 中考题型讲解，寒假复习必备！家庭电路一、知识点梳理（一）、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用：⑴低压供电线：给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。
②安装:安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电③铭牌:所标的电压U是：额定电压所标的电流I是：允许通过的最大电流UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用:控制整个电路的通断，以便检测电路更换设备。
②安装:家庭电路的干路上，空气开关的静触点接电线⑷保险盒：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号：连接:与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
［学#科#网］⑥规格:越粗额定电流越大。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
⑸ 插座:[ZXXK]①作用:连接家用电器，给可移动家用电器供电。
②种类：固定插座、可移动插座二孔插座、三孔插座③安装:并联在家庭电路中，具体接线情况：③安装：并联在家庭电路中，具体接线情况:乍1接火线2接零线3接地线4接用电器的金属外壳5接用电部分的线路说明：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起，防止了外壳带电引起的触电事故。
中考物理“家庭电路”高频考点总结
中考物理“家庭电路”高频考点总结中考物理中，关于家庭电路的高频考点主要包括以下几个方面：1. 电路元件的名称和功能：常见的电路元件有电池、电线、开关、电灯等。
学生需要了解各个电路元件的名称和功能，例如电池是电路的能量供给源，电线是电流的导线，开关可以控制电路的通断，电灯是电能转化为光能的装置。
2. 电路的基本结构和符号：学生需要了解电路的基本结构，即电源、负载和导线的组合，并掌握电路元件的标准符号，如电池用符号“+”和“-”表示，电线用直线表示，开关用直线和一字形表示。
3. 并联和串联电路的区别和特点：学生需要理解并联和串联电路的区别和特点。
并联电路中电流分流，电压不变；串联电路中电流不变，电压分压。
学生需要能够通过实际情境分析并判断电路是并联还是串联。
4. 电流的大小和方向：学生需要了解电流的概念和基本特性，如电流的大小取决于电荷的数量和流动速度，电流的方向取决于正电荷的流动方向。
对于家庭电路中的并联和串联电路，学生需要理解电流的特性，并能够计算电流的大小。
5. 电压和电阻的关系和计算：学生需要了解电压和电阻的概念和基本特性，如电压是电力的推动大小和方向，电阻是电流流动的阻碍大小。
学生需要能够根据家庭电路的实际情境计算电压和电阻的大小。
6. 安全用电的基本知识：学生需要了解安全用电的基本知识，如正确使用插座和插头、合理设置电路开关、避免电器过载等。
学生需要具备正确的安全意识和安全用电的操作技能。
7. 实际电路问题的解决：学生需要能够应用电路知识解决实际问题，如给定电路图求电流、电压和电阻的大小，判断电路是否正常工作，分析电路的故障原因等。
学生需要能够灵活运用所学的电路知识解决各种实际问题。
以上是中考物理中关于家庭电路的高频考点总结，希望对你有所帮助！。
初中物理家庭电路知识点总结归纳
初中物理家庭电路知识点总结归纳家庭电路是我们日常生活中常见的一个重要部分，掌握家庭电路的知识对于我们合理使用电力、避免电路故障具有重要意义。
本文将对初中物理家庭电路的知识点进行总结归纳，帮助大家系统性地理解和掌握相关内容。
一、电路的基本概念电路是指由电源、导线和电器组成的一个完整的系统。
其中电源提供电能，导线负责传输电能，电器则完成具体的工作。
电路可以分为串联电路和并联电路两种形式。
1. 串联电路：多个电器依次连接，电流在电器之间只能有一个通路。
串联电路中电流相等，电压相加。
2. 并联电路：多个电器并排连接，电流在电器之间有多个通路。
并联电路中电流相加，电压相等。
二、电流与电压电流和电压是电路中常见的两个重要物理量。
1. 电流：电流是电荷在单位时间内通过导线截面的量，单位是安培（A）。
电流大小可以用欧姆定律来计算，即电流等于电压除以电阻。
电流的大小决定了电器的工作状态和性能，合理控制电流是保证电器安全运行的重要保证。
2. 电压：电压是电路中两点之间的电势差，单位是伏特（V）。
电压的大小可以通过电压表测量。
在家庭电路中，通常使用220V的电压。
电压决定了电器的工作效果和安全性，也需要合理控制和保证。
三、电阻与功率电阻和功率也是家庭电路中常见的两个重要概念。
1. 电阻：电阻是导体对电流流动的阻碍程度，单位是欧姆（Ω）。
电阻的大小和导体材料、导体长度、导体截面积有关。
电阻大的导体会使得电流变小，电阻小的导体则会使得电流变大。
电阻对于电流的控制具有重要意义。
2. 功率：功率是单位时间内完成的功的量，单位是瓦特（W）。
功率可以通过电流与电压的乘积来计算，即功率等于电流乘以电压。
功率大小决定了电器的耗电量和工作效率，也需要合理控制和关注。
四、家庭电路中的安全问题合理使用家庭电路对于我们的生活安全至关重要。
以下是一些常见的家庭电路安全问题：1. 过载：当电器数量过多或使用大功率电器时，会导致电路过载。
过载会使得电路工作不稳定、导线加热甚至引发火灾。
初中物理家庭电路知识点
初中物理家庭电路知识点一、电路基础1. 电路的定义：电路是由电源、导线和电器等组成的闭合路径，电流通过该路径进行流动。
2. 电路的组成：- 电源：提供电能的装置，如电池、发电机等。
- 导线：连接电源和电器，传输电能的介质，通常由金属制成。
- 电器：消耗电能并将其转换为其他形式能量的设备，如电灯、电视等。
- 开关：控制电路通断的装置，可以是手动或自动的。
3. 电路的类型：- 串联电路：电路中的元件（如电阻、电器）首尾相连，电流只有一条路径。
- 并联电路：电路中的元件并列连接，电流有多条路径。
4. 电流、电压和电阻：- 电流（I）：电荷的流动，单位是安培（A）。
- 电压（V）：电势差，单位是伏特（V），是推动电流流动的力量。
- 电阻（R）：阻碍电流流动的程度，单位是欧姆（Ω）。
5. 欧姆定律：电流I等于电压V除以电阻R，即 I = V/R。
二、家庭电路的特点1. 家庭电路的标准电压：在大多数国家，标准电压为220伏特（V）或110伏特（V），交流电（AC）形式。
2. 家庭电路的频率：交流电的频率通常为50赫兹（Hz）或60赫兹（Hz），这决定了电流的周期性变化。
3. 家庭电路的保护措施：- 保险丝或断路器：当电流超过安全值时，自动切断电路，防止电线过热和火灾。
- 接地线：将电器的金属外壳与大地连接，防止触电事故。
三、家庭电路的常见电器1. 照明设备：如白炽灯、荧光灯、LED灯等。
2. 家用电器：如冰箱、洗衣机、空调、电视等。
3. 电脑和外围设备：如电脑、打印机、路由器等。
四、安全用电知识1. 不私拉乱接电线，遵守电路安装规范。
2. 使用合格的电器产品，避免使用损坏的电器。
3. 避免在潮湿环境下使用电器，防止触电。
4. 不要同时使用多个大功率电器，防止电路超负荷。
5. 学会正确使用电器，阅读并遵守电器的使用说明书。
五、电路故障及处理1. 电路短路：电流不经电器直接连接电源两极，导致电流过大，可能烧毁保险丝或引发火灾。
初三物理家庭电路知识点
初三物理家庭电路知识点
家庭电路是一种将电能转化为其他形式的系统，可以为我们带来
方便和舒适的生活，但同时也需要我们注意安全问题。
下面是关于家
庭电路的知识点：
1. 电路的基本组成：家庭电路由配电箱、电线、插座、开关、
灯具、电器等组成。
2. 电缆颜色：家庭电缆通常有三根导线，其中黄绿色为地线，蓝色为
零线，棕色或红色为火线。
3. 插座的使用：插座应该安装在合适的位置，并且不能插拔过于频繁，以免引起电火灾。
4. 家用电器的使用：家用电器必须有安全的接地，使用时注意不要涉
水或操作过于粗暴。
5. 电动工具的使用：使用电动工具时要保持安全距离，戴好护具，并
且不要随便拆卸或改动电器元件。
6. 安全用电：避免在厨房等潮湿场所使用电器，要随时关注电线的状况，不要乱接线等。
7. 家庭电路维护：定期检查家庭电路，及时更换老化元件，保证电路
安全稳定。
8. 家庭电路的扩容：家庭用电量增加时要考虑是否需要扩容电路，应
该找电工进行改造，切勿私自操作。
以上是关于家庭电路的基本知识点，希望大家能够注意家庭用电
安全问题。
初中物理知识点总结：家庭电路
初中物理总复习:家庭电路家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用：1、进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
火线与零线之间的电压是220V 。
火线与地面间的电压为220V 。
正常情况下，零线之间和地线之间的电压为0V 。
2、电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
3、闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
4、保险丝： 电路符号：材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。
（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。
） 保险丝规格：保险丝越粗，额定电流越大。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（万一用电器的外壳和电源火线之间的绝缘损坏，使6、用电器（电灯）和开关：家庭电路中各用电器是并联的。
开关和用电器串联，开关必须串联在火线中。
与灯泡的灯座螺丝口相接的必须是零线。
7、测电笔：用试电笔可以辨别火线和零线。
使用时笔尖接触被测的导线，手必须接触笔尾的金属体。
用试电笔测火线时氖管会发光；测零线时不会发光。
8、家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的人同时接触到火线和零线（双线触电）。
9、触电急救常识：发现有人触电，不能直接去拉触电人，应首先切断电源或用绝缘棒使触电人脱离电源。
物理九年级家庭电路知识点
物理九年级家庭电路知识点家庭电路是我们日常生活中经常接触到的电路系统。
了解家庭电路的知识对于我们正确使用电器设备、保护自己的安全至关重要。
本文将介绍一些物理九年级学生应掌握的家庭电路知识点。
一、电路基础知识1. 电流（I）：电流是电荷在单位时间内通过导体横截面的数量，单位是安培(A)。
2. 电压（U）：电压是电单位电荷的能量，并驱使电荷在电路中运动，单位是伏特(V)。
3. 电阻（R）：电阻是材料阻碍电流通过的程度，单位是欧姆(Ω)。
4. 电功率（P）：电功率表示单位时间内电路中的能量转化率，单位是瓦特(W)。
5. 安全用电：正确使用电器设备，合理布局家庭电路，使用保险丝和漏电保护开关，注意避免电路过载等，以确保安全用电。
二、串联电路和并联电路1. 串联电路：串联电路中电流依次经过每个电器设备，相当于一个闭合回路。
其特点是：（1）电流相等：串联电路中电流大小相等。
（2）电压依次相加：串联电路中每个电器设备的电压相加等于总电压。
（3）电阻相加：串联电路中每个电器设备的电阻相加等于总电阻。
2. 并联电路：并联电路中电流同时分流至每个电器设备，相当于平行路径。
其特点是：（1）电流分流：并联电路中电流分为每个电器设备所需的电流。
（2）电压相等：并联电路中每个电器设备的电压相等。
（3）倒数相加得总阻抗：并联电路中每个电器设备的阻抗倒数相加，再取倒数得到总阻抗。
三、电路图符号在电路图中，使用特定的符号表示电器设备和电子元件，以下是一些常见的符号和其代表的设备或元件：1. 电源：一般用直流电源（如电池）或交流电源（如电源插座）符号表示。
2. 开关：表示控制电路通断的开关。
3. 电阻：使用“Ω”符号表示。
4. 灯泡：代表电灯或发光二极管等光源。
5. 电线：直线段表示导线或电缆。
四、配电箱和保险丝1. 配电箱：配电箱是家庭电路的重要组成部分，通过配电箱可以分配电流到不同的分支电路或电器设备。
2. 保险丝：保险丝可以保护电路免受过载或短路的损坏。
家庭电路中考知识点总结
家庭电路中考知识点总结家庭电路是指用于家庭供电和家用电器接入的电路系统，是家庭电力使用的基础设施。
在中考物理考试中，家庭电路是一个非常重要的考点，学生需要掌握家庭电路的基本知识和原理。
下面将针对中考物理中家庭电路的知识点进行总结，帮助学生理清思路，掌握考试重点。
一、电路基本知识1. 电流、电压、电阻的定义和计算电流：电荷在单位时间内通过导体横截面的数量，单位安培（A）。
电流的计算公式为I=Q/t，其中I为电流强度，Q为通过导体横截面的电荷量，t为时间。
电压：单位电荷在电场中获得的能量，单位伏特（V）。
电压的计算公式为U=W/Q，其中U为电压，W为电势能，Q为单位电荷量。
电阻：导体对电流的阻碍程度，单位欧姆（Ω）。
电阻的计算公式为R=U/I，其中R为电阻，U为电压，I为电流强度。
2. 并联电路和串联电路的特点和计算并联电路：所有电器的两个端点分别连接在同一个节点上，各个电器的两端都接在这两个节点上。
并联电路中，各个电器的电阻相互独立，电压相同，电流可分。
串联电路：依次连接在一起，形成一个回路。
串联电路中，各个电器的电阻相互叠加，电流相同，电压可分。
3. 电功率的概念和计算电功率：电能转换为其他形式能量的速率，单位瓦特（W）。
电功率的计算公式为P=UI，其中P为电功率，U为电压，I为电流强度。
二、家庭电路构成和应用1. 电源家庭电路的电源一般为市电，电压约为220V。
在中考中，学生需要了解市电的基本特点以及注意事项，如保证安全使用电器等。
此外，还有太阳能电池板、水能发电机等分布式电源可以用于家庭电路，学生需了解这些新能源的基本原理和应用。
2. 电线家庭电路中常用的电线一般采用铜芯线，外面包覆一层绝缘材料，保证安全使用。
在中考中，学生需要了解电线的选择和敷设方法，以及正确使用电线的常识。
3. 保险丝保险丝是用来保护电路安全的重要装置，它可以在电路出现短路或过载时自动融断，保护电器和电路不受损坏。
学生需要了解保险丝的工作原理和正确使用方法。
初中物理家庭电路知识点
第1节家庭电路【知识点一】家庭电路的组成：进户线→电能表→总开关→保险装置→用电器。
（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
（2）电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线进户后首先接到电能表上。
（3）总开关：安装在电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。
（4）保险装置：通常安装在总开关的后面。
常见的保险装置有熔丝和空气开关，当电流过大时，熔丝会熔断，空气开关会自动断开，切断电路，从而起到保护电路的作用。
（5）用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。
【知识点二】火线和零线（1）火线和零线之间的电压是220V。
火线与地面间的电压为220V。
正常情况下，零线之间和地线之间的电压为0V。
（2）用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器的通断都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220V。
（3）测电笔：①作用：辨别火线和零线，检查电器设备的外壳是否带电。
②结构：试电笔分钢笔式和螺丝刀式两种。
③使用：用手接触笔尾的金属体，用笔尖接触被测的导线，若氖管发光，说明被测导线是火线；若氖管不发光，说明被测导线是零线。
当试电笔的笔尖接触被测导线时，绝不允许用手或身体的其他部分再去接触笔尖。
④注意：若手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光。
【知识点三】三脚插头和漏电保护器（1）插座①作用：连接家用电器，给可移动的家用电器供电②种类：两孔插座、三孔插座③安装：并联在家庭电路中④接线：两孔插座：左零右火三孔插座：左零右火上接地（2）三脚插头①接线原理：三角插头与三孔插座相对应，其中一条接火线（通常标有“L”字样），一条接零线（标有“N”字样），第三条线和用电器的金属外壳相连（标有“E”字样）。
②作用：三脚插头中接火线和接零线的两条导线的另一端接用电部分，为用电部分提供电能；与金属外壳相连的导线，插座上相应的导线和室外的大地相连。
九年级物理《家庭电路》知识点归纳
九年级物理《家庭电路》知识点归纳九年级物理《家庭电路》知识点归纳初中物理电学部分，家庭电路应该掌握的知识点：1、家庭电路的组成部分：低压供电线(火线与零线)→电能表→总开关→保险装置(保险丝或空气开关)→插座、用电器、开关等(箭头表示先后次序)。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与插座是并联的，控制各用电器工作的开关与用电器是串联的。
3、家庭电路的各部分的作用：(1)低压供电线(进户线)：相当于电源。
进户线两根，是给用户提供家庭电压的线路。
提供220V交流电压。
a. 进户线两根分为火线和零线。
b. 火线：也叫端线，俗称火线;零线：在发电厂或在户外就已经和大地相连;c. 火线和零线之间有220V 的电压;火线和接地线之间也有220V 的电压，正常情况下，零线和接地线之间电压为 0V;e. 用测电笔来辨别火线和零线。
火线发光，而零线不发光。
(2)电能表：a. 电能表的用途：计量用户消耗电能(电功)的多少的仪表;b. 电能表的安装：安装在家庭电路的干路上。
原因：这样才能测出全部家用电器消耗的电能。
c. 电能表的铭牌：所标的电压U是“额定电压”;所标的电流I是“允许通过的最大电流”;UI是“电能表后能接用电器的最大功率”;如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确，甚至烧坏。
d. 单位是千瓦时(kW?h)，两次读数之差就是这段时间消耗电能的多少。
(3)总开关(空气开关)：a. 总开关的作用：控制整个电路的通断，方便检测室内电路或更换设备，以保证安全(空气开关、漏电保护器还能起到保险作用)。
b. 总开关的安装：安装在家庭电路的干路上，空气开关的静触点接电源线。
c. 新建的楼房里，连接客户的总开关上大多装有漏电保护器，如果站在地上的人触电，电流经过人体流入大地，漏电保护器会迅速切断电流，保护人身安全。
如果用电器外壳带电，电流经接地线流入大地，漏电保护器也会迅速切断电流。
初中物理家庭电路与安全用电知识点
家庭电路复习知识点一．家庭电路组成1.家庭电路组成示意图①进户线，②电能表，③闸刀开关，④保险丝，⑤开关，⑥电灯，⑦插座。
2.进户线：零线和火线。
火线与零线之间有220 V电压，零线与大地之间电压为0。
3.电能表：用来计量电路所消耗的电能。
4.闸刀开关：控制整个家庭电路的通断。
5.保险丝(1)作用：当电路中电流过大时，自动切断电路，保证电路安全。
(2)材料：熔点低、电阻(率)大。
(3)特点：保险丝越粗，熔断电流越大。
6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。
7.三孔插座(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。
概括为“左零右火上接地”。
(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。
这样可以避免因用电器金属外壳带电而发生触电事故。
8.家庭电路常见的几种故障(1)保险丝熔断：①短路；②电路中的总功率过大；(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。
实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地；(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。
9.判定家庭电路故障的两种方法(1)靠开关的通断和灯的亮暗来确定故障的原因及位置。
如：在干路的保险丝处接一盏校验灯；(2)用试电笔判断电路故障，如使氖管发光的地方与火线连接完好，不能使氖管发光的地方说明此处与火线之间有开路或此处与零线连接完好。
10.注意：（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。
（2）不能用铜丝或铁丝替代保险丝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中考物理必考家庭电路知识点总结，中考题型讲解，寒假复习必备!
家庭电路
一、知识点梳理
(一)、家庭电路:
1、家庭电路的组成部分:低压供电线、电能表、闸刀开关、保险丝、用电器、
插座、灯座、开关。
2、家庭电路的连接:各种用电器是并联接入电路的，插座与灯座是并联的，控
制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用:
⑴低压供电线:给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间
有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线
之间电压为 0V
⑵电能表:
①用途:测量用户消耗的电能(电功)的仪表。
②安装:安装在家庭电路的干路上，原因:这样才能测出全部家用电器消耗的电能。
③铭牌:所标的电压U是:额定电压所标的电流I是:允许通过的最大电流 UI是:电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏
⑶闸刀(空气开关):
①作用:控制整个电路的通断，以便检测电路更换设备。
②安装:家庭电路的干路上，空气开关的静触点接电线
⑷保险盒:
①材料:保险丝是由电阻率大、熔点较低的铅锑合金制成
②保险原理:当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用
③电路符号:
④连接:与所保护的电路串联，且一般只接在火线上
⑤选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
[学#科#网]
⑥规格:越粗额定电流越大。
d
A l l t h i n g s i n t h e i r b e i n g a r e g o o d f o r s o 注意:不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生
的热量少，铜的熔点高，不易熔断。
⑸ 插座:[ZXXK]
① 作用:连接家用电器，给可移动家用电器供电。
②种类: 固定插座、可移动插座二孔插座、三孔插座
③安装:并联在家庭电路中，具体接线情况:
4接用电器的金属外壳 5接用电部分的线路
说明:把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起，防止了外壳带电引起的触电事故。
⑹用电器(电灯)、开关:
①白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空。
大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为01Pa ，目的是平衡大气压对玻璃壳的压力。
灯泡长期使用会变暗，原因是:灯丝升华变细电阻变小，实际功率变小;升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
②安装:螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线;灯泡尾部的金属柱接
灯头的弹簧片，再通过开关接火线:原因:防止维修触电
③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。
④根据安全用电原则连接电路，每个开关都可以单独控制灯
(7)测电笔:用途:用辨别火线和零线
种类:钢笔式，螺丝刀式。
使用方法:手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
(二)、家庭电路电流过大的原因:
1、家庭电路中电流过大的原因:
(1)发生短路
(2) 用电器总功率过大。
2、家庭电路保险丝烧断的原因:
(1)发生短路
(2)用电器功率过大
(3)选择了额定电流过小的保险丝
（三）、安全用电:
1、触电事故:
①定义:一定强度的电流通过人体所引起的伤害
②危险性:与电流的大小、通电时间的长短等因素有关。
③安全电压:不高于36V，
动力电路电压380V，家庭电路电压220V都超出了安全电压。
2、触电形式:
(1)家庭电路(低压触电) : 单线触电
双线触电
家庭电路触电的事故:都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路。
要分清零线和地线，虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。
(2)高压触电:高压电弧触电
跨步电压触电
3、安全用电原则:不接触低压带电体不靠近高压带电体
4、安全
用电常识:
(1)不靠近高压带电体(室外、高压线、变压器旁)，不接触低压带电体。
(2)不用湿手扳开关，插入或拔出插头。
(3)安装、检修电器应穿绝缘鞋，站在绝缘体上，且要切断电。
(4)禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布。
(5)在电路中安装触电保护器，并定期检验其灵敏度。
(6)下雷雨时，不使用收音机、录像机、电视机、且拔出电插头，拔出电视机天线插头。
暂时不使用电话，如一定要用，可用免提功能健。
(7)严禁私拉乱接电线，禁止学生在寝室使用电炉、"热得快"等电器。
(8)不在架着电揽、电线的下面放风筝和进行球类活动。
二、重点、难点突破
1、家庭电路故障的判断:
例1、某照明电路，当开关闭合时，电灯不亮;用测电笔测该灯座中两个接线柱时氖管均发光，其故障原因可能是:
A、电路中火线上熔丝已熔断
B、灯泡中灯丝已熔断
C、灯座中两接线柱短路
D、零线某处断开
解析:如果是电路中火线上的熔丝熔断了，测电笔接触灯座中的两个接线柱时，测电笔的氖管都不发光;如果灯泡中灯丝熔断了，测电笔接触跟火线相连的接线柱时，氖管发光，接触跟零线相连的接线柱时，氖管不发光;如果灯座中两接线柱短路，则电路中的电流会过大，容易烧坏导线;当零线某处断开时，电灯灯座内的接线柱都跟火线相连接，但没有电流通过电灯，电灯不亮，用测电笔接触灯座内的接线柱时，电流就会通过测电笔、人体流向大地，测电笔的氖管就会发光。
答案:D
中考经典题型
1.(2017•威海)炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关"跳闸"，其原因是总功率过大，请写出一条安全用电的注意事项不要同时使用大功率用电器 .
【考点】IX:家庭电路电流过大的原因.
【分析】(1)空调的功率很大，夏天使用空调的人很多，总功率很大，因此电流过大，如果输电导线规格不过关，会产生过多的电热，引起火灾.
(2)根据导致家庭电路电流过大的两个因素进行分析解答.
e
a
n
d
A
l
l
t
h
i
n
g
s
i
n
t
h
e
i
r
b
e
i
n
g
a
r
e
g
o
o
e
a
n
d
A
l
l
t
h
i
n
g
s
i
n
t
h
e
i
r
b
e
i
n
g
a
r
e
g
o
o
d
f
o
r
s
o
e
a
n
d
A
l
l
t
h
i
n
g
s
i
n
t
h
e
i
r
b
e
i
n
g
a
r
e
g
o
o
d
f
o
r
s
o。
