发电机绝缘过热在线监测装置

公司介绍

执行标准

新型绝缘过热在线监测装置介绍

营销网络及服务体系目录

公司概况

哈尔滨亚源电力有限责任公司成立于

1997年。公司座落在哈尔滨高新技术开发

区，是设计、开发、制造大中型发电机控

制等设备的高科技企业。亚源电力坚持“以

人为本，技术领先，质量第一”的理念吸

引了国内众多优秀的电力控制高级专业人

才。许多专家具备30多年的科研设计经

验，成功的设计制造了诸多国内先进的电

力控制系统及装置。公司产品遍布核电、

火电、水电等国内许多家电厂。亚源电力

追求自身发展的同时，不忘与国际接轨，

引进国外前进技术，先后与美国西屋、英

国Rolls-Royce、新加坡VENUS 等多家公

司建立良好的合作关系。亚源电力凭借先

进的技术、专业的人才、优质的产品、合

理的价格、完美的服务赢得了国内外百余

家电厂的信任。选择了亚源电力就是选择

了放心，选择亚源电力就是选择了经济效

益。亚源电力愿为您做好服务，解决问题，

成为您永远的朋友。

发展历程

●公司成为哈尔滨电机厂有限责任公司、上海电机厂、东方电机厂、天津

阿尔斯通重要配套

厂商及战略合作伙

伴

2004●公司与国际接轨，通过了ISO9001认证。先后与美国西屋、英国Rolls-royce、新加坡VENUS 等多家公司建立了良好的合作关系

2005●公司进入核电市场。已为田湾核电、阳江核电、秦山核电、红沿河核电、防城港等核电项目配套诸多优秀产品1997●公司成立，是设计、开发、制造大中型发电机控制等设备；发电机、水轮机增容改造及备

件生产服务的高科

技企业1999公司介绍

公司资质

公司资质公司资质

公司资质

技术力量

技术力量 三维制图技术我公司吸引了国内外众多优秀的电力控制高级专业人才。 许多专家都是哈尔滨电机厂的高级工程师，并在美国西屋进行大型汽轮发电机组技术引进，使我国的大型汽轮发电机及其控制设备的技术达到了世界先进水平。都具备30多年的科技设计经验。

GB7665-87 传感器

执行标准

概述

传统式发电机绝缘过热监测装置原理简介

新型发电机绝缘过热监测装置原理简介

发电机绝缘过热装置是一种在线监测发电机定、转子绕组及铁芯绝缘局部过热的监测仪器。目前，美国、英国、已研制出不同类型的监视仪。我国现除在引进美国西屋公司制造的300MW、600MW 汽轮发电机上配有美国产的监测仪外，自行研制监测装置已有近千台配套在300MW、600MW 发电机组上。经过几十年的运行，发电机绝缘过热在线监测装置未发生过革命性的转变。基于传统方式监测装置的缺陷与不足，我公司研制了一种新型发电机绝缘过热在线监测装置。

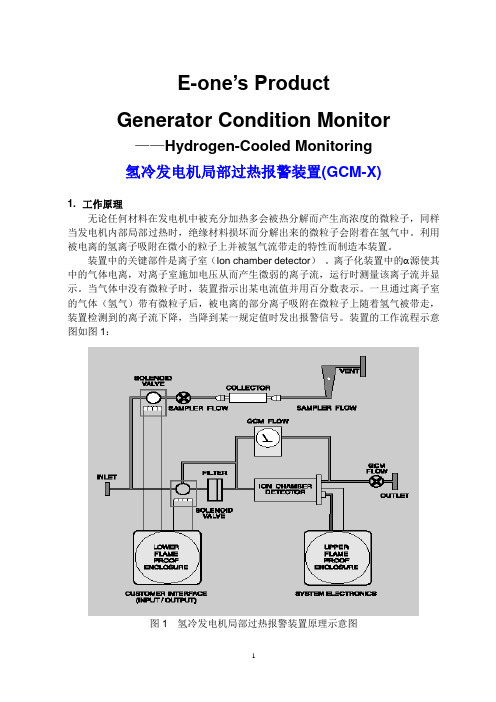

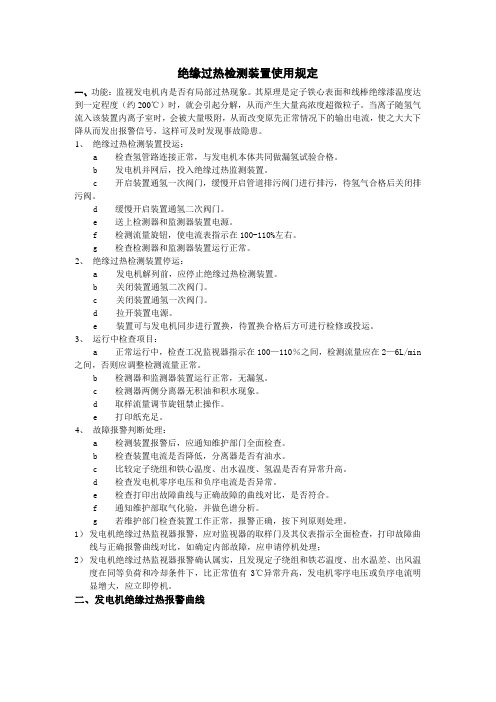

传统发电机绝缘过热监测装置在线检测需接通冷却气体管路，将联接管路与发电机本体构成密闭循环系统。在发电机风扇压力作用下，使机内的冷却气体流经装置内部。冷却气体介质在受到离子室内α射线的轰击，使冷却气体介质电离，产生正、负离子对，又在直流电场作用下，形成极为微弱的电离电流（10-12A）。电离电流经放大器（约1010倍）放大后，送电流表显示。如果发电机运行中，其部件绝缘有局部过热时，过热的绝缘材料热分解后，产生冷凝核，冷凝核随气流进入装置内。 由于冷凝核远比气体介质分子的体积大而重，负离子附着在冷凝核上，负离子运行速受阻，从而使电离电流大幅度下降。 电离电流下降率与发电机绝缘过热程度有关。经试验确定，当电流下降到某一整定值时，代表着绝缘早期故障隐患的发生和存在，装置及时发出报警信号。

新型发电机绝缘过热监测装置改变了传统监测装置的设计思想。通过安装在发电机温度信号接线板内部的四个冷凝核光感传感器来监测发电机绝缘过热情况。四个冷凝核光感传感器随温度信号接线板分布在发电机四个区域，完全置于一定压力下的冷却气体环境中，当发电机运行时，某区域绝缘部件有绝缘过热时，过热的绝缘材料热分解后，遇冷会产生冷凝核，冷凝核随气流流动，当冷凝核流动到就近的冷凝核光感传感器光感范围内，传感器会根据冷凝核的浓度发出0~10V（或4~20mA）的输出来判断发电机绝缘过热情况及过热绝缘部件的大致区域。输出电压（或电流）的大小与发电机绝缘过热程度有关，当电压（或电流）升到某一整定值时，代表着绝缘早期故障隐患的发生和存在，装置发出报警信号。运行人员可根据报警信号的频度，结合其他显示仪表指示，综合判断故障隐患的发生和发展，有计划的提早采取相应设施，避免因绝缘过热故障的扩大而导致后期发生的重大事故，以此提高发电机的安全运行。新型发电机绝缘过热监测装置电气原理方框图如图一所示：图一：新型发电机绝缘过热监测装置电气原理方框图注：当四个冷凝核光感传感器任意其中一个输出≥设定值时，装置给出初级异常指示；当两个冷凝核光感传感器输出≥设定值时，装置给出中级异常指示；当三个以上冷凝核光感传感器输出≥设定值时，装置启动报警输出功能。新型发电机绝缘过热监测装置报警过程流程图如图二所图二：新型发电机绝缘过热监测装置报警过程流程图

新型绝缘过热在线监测装置介绍

新型发电机绝缘过热监测装置冷凝核浓度与输出电压特性曲线如图三所示

图三：新型发电机绝缘过热监测装置冷凝核浓度与输出电压特性曲线

新型发电机绝缘过热监测装置外形示意图：

1、报警指示单元

2、显示器

3、计算机

4、鼠标键盘抽屉

5、文件抽屉

6、打印机抽屉

7、装置铭牌

8、装置标牌

新型发电机绝缘过热监测装置产品特点

1）冷凝核光感传感器完全置于冷却气体环境中，无需外接取样管道及分析室，不必担心油脂、水珠堵塞管道；减少发电机组密封漏点，不存在发电机组漏氢隐患。

2）装置监测原理是通过电压（或电流）的大小，反应冷凝核浓度的大小，冷凝核浓度的大小只与绝缘过热情况轻重有关，与发电机组内冷却气体压力大小无关，不会影响装置正常监测，发生误报的可能。3）装置通过安装在发电机内部不同区域的四路传感器监测绝缘过热情况，可通过不同区域传感器监测的信号，反应不同区域部件的绝缘过热情况，缩小排查范围。4）装置适用不同机组，不同冷却方式的发电机组5）具备故障判断、故障曲线显示、绝缘过热趋势分析和存储功能6）具备就地、远传报警功能

7）调试简单、维护方便、安全可靠
