XBC 型柴油机消防泵 安装使用说明书
柴油消防泵操作规程
柴油消防泵操作规程

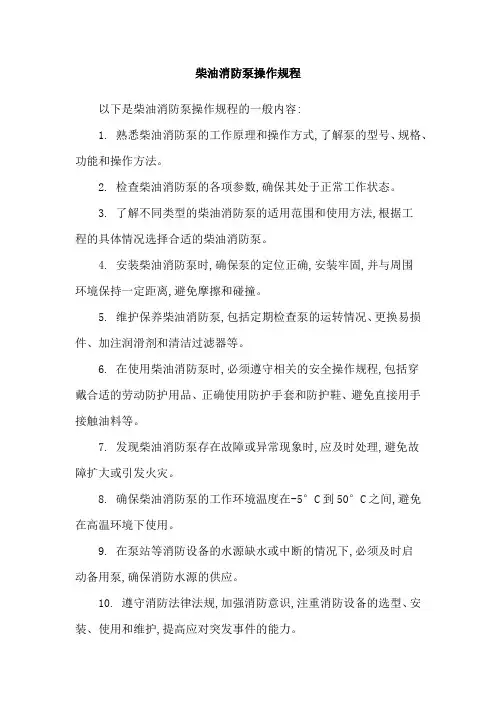

以下是柴油消防泵操作规程的一般内容:
1. 熟悉柴油消防泵的工作原理和操作方式,了解泵的型号、规格、功能和操作方法。
2. 检查柴油消防泵的各项参数,确保其处于正常工作状态。
3. 了解不同类型的柴油消防泵的适用范围和使用方法,根据工
程的具体情况选择合适的柴油消防泵。
4. 安装柴油消防泵时,确保泵的定位正确,安装牢固,并与周围
环境保持一定距离,避免摩擦和碰撞。
5. 维护保养柴油消防泵,包括定期检查泵的运转情况、更换易损件、加注润滑剂和清洁过滤器等。
6. 在使用柴油消防泵时,必须遵守相关的安全操作规程,包括穿
戴合适的劳动防护用品、正确使用防护手套和防护鞋、避免直接用手接触油料等。
7. 发现柴油消防泵存在故障或异常现象时,应及时处理,避免故
障扩大或引发火灾。
8. 确保柴油消防泵的工作环境温度在-5°C到50°C之间,避免在高温环境下使用。
9. 在泵站等消防设备的水源缺水或中断的情况下,必须及时启
动备用泵,确保消防水源的供应。
10. 遵守消防法律法规,加强消防意识,注重消防设备的选型、安装、使用和维护,提高应对突发事件的能力。
阳光泵业XBC系列柴油机消防泵组说明书
阳光泵业XBC系列柴油机消防泵组说明书（本文来源阳光泵业）一、概述XBC型柴油机消防泵组是本公司根据国内建筑消防用泵的市场需求和使用特点而自行研制生产的新产品。
该系列产品具有高效率、运转寿命长、高可靠性（不存在较长时间停用后启动咬死的故障），是目前国内适应建筑工程消防，喷淋设施用泵的首选产品。
产品性能符合GB6245-2006《消防泵》性能要求和实验方法，经国家消防装备质量监督检测中心测试，产品达到国内领先水平，获上海市消防局审批认可。
该产品可供输送80℃以下不含固体颗粒的清水或物理化学性质类似与水的液体之用。
在满足消防工况的前提下，兼顾生活、生产给水的工况要求。
产品既可用于独立消防给水系统，又可用于消防、生活共用给水系统，还可用于建筑、市政、工矿、给排水、船舶、野外作业等场合。
XBC柴油机消防泵与电器仪表等设备安装在一起整套组合，具有功能齐全，自动化程度高，结构紧凑，故障自动报警及接受启动信号，自行完成起动程序，能快速投入全负荷运行。
机组可按需求选配减振器、橡胶挠性接头、排气口配波纹管消音器。
在燃料不足、蓄电池电压低、润滑油温度高、超速等，备有报警装置，确保柴油机低温环境起动。
整个系统安全可靠，使用方便。
二、产品特点1. 电泵为主消防泵，可以根据消防情况自动起动；2. 配备稳压泵恒定管网压力；3. 柴油机泵为备用消防泵，消防无电源情况下自动起动；4. 电泵出现故障时柴油机泵起动；三、结构说明XBC型柴油机消防泵组根据GB6245-2006《消防泵》的标准要求，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套（8）、及悬架轴承部件（12）等所组成的。
XBC型柴油机泵的泵体和泵盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。
其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下（加长）联轴器的中间联接件，即可退出转子部件进行检修。
泵的壳体（即泵体和泵盖）构成泵的工作室。
XBC 型柴油机消防泵 安装使用说明书
XBC 型柴油机消防泵安装使用说明书XBC型柴油机消防泵安装使用说明书造制械机佳立湖南司公有限湖南立佳机械制造有限公司Hunan Perfect Industry Co., Ltd.1一、消防泵型号说明XBC200-670B设计流量:626.4m3/h扬程:1.15MPa水泵出口直径:DN200mm配套柴油机型号及功率:12V135DAZD,315KW(430HP)二、调试前检查工作1.安装检查1.1安装位置检查1.1.1泵房内的设备布置应保证安装、运行、管理维修等工作的方便。
一般泵端或泵侧与墙之间的净距?1.5m，两排泵之间净距?2m。
1.1.2 两台泵之间的净距?0.75m，泵前端操作通道宽度?1m，多级泵?1.8m，泵前端维修通道?1.25m。
———————————————————————————————————————————————造制械机佳立湖南司公有限21.1.3 泵房有起吊设备或有至少能竖起三角架等吊装设备的空间，通风及光线良好(晴天的白天不用开灯能满足操作维修需要的光线)。
1.1.4泵组的安装高度要满足有效汽蚀余量。
1.2安装基础检查1.2.1安装基础必须是一个整体。
1.2.2对于电动机直连的型式，基础自身量应为设备重量的3倍以上，对于发动机直连的型式，基础自身的重量应为设备重量的5倍以上(混凝土的比重为:1立方米重1.8-2.45吨，平均重2.12吨)。
1.2.3在两层以上墙面板安装时，基础中心和深中心一致或套在两根梁上，并尽可能接近柱式墙壁。
1.2.4 泵组底架与基础混凝土之间距离应?10mm，且基础表面要保留凹凸不平的原样。
1.2.5基础的长(宽)应比机组底架长(宽)多出200-240mm，基础表面比地面高?200mm，地脚螺栓预留孔一般为100x100mm方孔。
1.2.6基础外观不不应有于裂纹、烽容、容洞、露筋等缺陷。
1.2.7基础的中心线需与机组底架中心线重合(偏差小于2mm)。
国产消防泵柴油机泵组使用说明书
柴油机消防泵技术说明书一．概述XBC型自动化柴油机消防泵组，以国外、国内内燃机行业的大型骨干重点企业生产的进口、国产康明斯、无锡动力机厂等柴油机为动力，通过专业厂家生产的高弹性联轴器或膜片式联轴器与水泵直接联接，由BCK系列分体式控制屏及PCL可编程控制器或KZQ柴油机控制系统实现柴油机泵组的自动控制。
柴油机功率最大可达880KW，可配备不同扬程和流量的水泵供客户按不同需要进行选择使用。
本机组具有启动特性好，过载能力强，结构紧凑合理，维修方便，使用简单可靠等特点。
机组设有超速、油压低、三次启动失败、水温高、油位低、蓄电池电压低等保护功能。
同时能与客户的火警自动报警装置或我厂生产的消防系统集控柜连接，实现远程监控的功能。
该系列机组基本型均为室内型机组。
为适应北方的寒冷气候，我厂生产的自动化机组均可附设AC220V冷却水预加热装置。
泵组型号示例：例如：XBC 8/50-PI 型柴油机消防泵组XBC 表示柴油机消防泵机组50 表示该泵组流量为50L/s8表示该泵组扬程为80mPI 表示水泵为我厂生产的单级单吸离心泵PD 表示水泵为我厂生产的多级单吸离心泵PS 表示水泵为我厂生产的单级双吸离心泵二．机组的结构XBC基本型机组由柴油发动机、底架、散热水箱及风扇、高弹性联轴器、水泵、柴油箱和控制屏等设备组成。
水泵通过高弹性联轴器或膜片式联轴器与柴油机直接联接，共同安装于公共槽钢底架上。
发动机的冷却由发动机驱动风扇对散热水箱进行冷却。
整个冷却系统构成闭式循环，水箱也安装在底盘上。
控制屏与机组采用分体式，两者通过控制电缆、信号电缆、动力电缆连接。
柴油机功率在200KW以下的机组油箱直接安装于机组上，大于200KW 的机组采用分体式油箱。
基本型机组适用于具有倒灌水源的消防系统。
如消防系统要求泵组具有引水功能，则在基本型机组的基础上可加装自动引水装置。
该装置可实现自动引水和自动脱离，并符合GB6245-98（消防泵性能要求和试验方法）中规定的引水时间。
柴油机消防泵操作规程
(柴油机组使用前请先查阅有关柴油机、自动控制柜和水泵的使用说明书。当与本说明书有异议时以柴油机、自动控制柜和水泵的使用说明书为准。）
（一）自动机组的功能
1、柴油机冷却系统预热（按客户需要加装）
为保证机组在寒冷气候时随时投入运行，需对机组冷却水系统进行预热,预热装置采用电加热式预热装置（交流220V)，水温可控制在40℃~55℃之间。机组接收火警信号后开始自动启动柴油机时，自动切断预热装置的电源，当机组接收到火警取消信号停止机组工作后，自动接通预热装置的电源。人为控制时,可通过控制屏内的电流断路器,使预热系统停止工作。
柴油机消防泵操作规程
———————————————————————————————— 作者：
——————
柴油机消防泵组安装方法及操作规程
一、柴油机消防泵组的安装
(柴油机组安装前请先查阅有关柴油机、自动控制柜和水泵的使用说明书。）
１.机房面积及高度:
(5).燃油油位低保护：机组在运行过程中，若出现燃油油位低于规定高度时，蜂鸣器立即报警，报警灯闪烁。按消音按钮消音，声报警消失,报警指示灯转为平光指示,直至油位恢复正常为止。10分钟后如油位未恢复，蜂鸣器立即报警,报警灯闪烁。同时柴油机降速,延时３分钟后停机。
为了便于保持机房的环境清洁,可在机组基础的中部布置凹槽，在机组基础四周布置下水道,以便于冲洗污水和柴机油。
４.排气管及消音器的布置：
排气管须接至室外，为了避免排气管的大量热量散在室内,排气管可用石棉材料包裹。同时这样也可起到降噪和保护操作人员的作用。排气管内径在管线长５m以内时，按柴油机排气管内径。超过5m时。每提增5ｍ，排气管内径增加10-１5%。整个排气管线弯头应尽可能减少，弯头半径须大于排气管外径的２.5倍。对管路支撑应避免管路系统的振动，应减少管路对柴油机的外加力。
柴油机消防泵安全操作规程
柴油机消防泵安全操作规程柴油机消防泵是一种常用的消防设备，用于消防灭火。
为了确保使用过程中的安全和有效性，制定了以下柴油机消防泵的安全操作规程：一、柴油机消防泵的安全要求1. 消防泵应安装在通风良好的地方，防止柴油机过热或引起火灾。
2. 柴油机消防泵应保持清洁，避免积尘和杂物引起故障。
3. 消防泵操作前，应检查柴油机和消防泵是否有漏油、漏水等现象。
4. 柴油机消防泵应定期检查和维护，确保其正常运行。
5. 消防泵的周围应保持清洁，避免杂物阻碍其正常运行。
二、柴油机消防泵的操作步骤1. 操作人员应熟悉柴油机消防泵的操作说明书和安全操作规程。
2. 开启柴油机消防泵前，应检查消防泵上的压力表、油量表、温度表等仪表是否正常。
3. 打开柴油机消防泵的进油阀，确保燃油供应充足，并检查燃油是否干净。
4. 调整柴油机消防泵的启动装置，按照启动顺序依次启动。
5. 操作人员应注意观察柴油机消防泵的运行情况，如有异常应立即停止操作，并检查故障原因。
6. 在消防泵运行期间，不得离开消防泵岗位，以确保其正常运行。
7. 消防泵停止运行时，应关闭进油阀，将剩余的燃油消耗完，以免造成安全隐患。
8. 操作人员应定期检查消防泵上的安全阀、止回阀等部件，确保其完好并进行必要的维护工作。
三、柴油机消防泵的应急处理1. 若柴油机消防泵发生故障，操作人员应立即按照应急处理流程进行处理，并保持冷静。
2. 紧急情况下，操作人员应迅速切断消防泵的电源，以防止进一步扩大损失。
3. 若消防泵发生火灾，应立即启动相应的灭火装置，同时通知相关人员撤离。
4. 在应急处理过程中，操作人员应密切配合其他相关人员，确保事故得到及时控制。
四、柴油机消防泵的维护保养1. 柴油机消防泵应定期检查滤油器、空气滤清器、燃油喷油器等部件，及时更换损坏的部件。
2. 柴油机消防泵的润滑油和冷却液应定期更换，确保其正常工作的润滑和冷却功能。
3. 柴油机消防泵停机后，应进行清洗和保养工作，保持其干净和正常运行。
柴油机消防水泵控制器SHY-XBC使用手册
广州胜业智能科技有限公司
按键名称
SHY 系列智能控制系统
功能描述
确认键
在设 置菜单下，按此键并可在参数 设置中确认设 置信息，即返回当前设置的参数项目序号上。
上翻/递增键
按下此键进行菜单查看/向上翻屏，在设置参数过 程中向上移动光标及递增光标所在位的数字。
下翻/递减键
按下此键进行菜单查看/向下翻屏，在设置参数过 程中向下移动光标及递减光标所在位的数字。
应用环境 周围温度 周围湿度 储藏条件 海拔高度 防护等级 详细尺寸 外形尺寸 开孔尺寸 重量
-20 至 70℃ 10 至 95% RH（不淋露） 温度：- 30 至＋80℃ 低于 2000m 前面板 IP55
W232mm x H163mm x D52mm W213.5mm x H144.5mm 1.4kg
其主要特点如下：
¾ 液晶显示（蓝色屏）LCD 为 192x64 点阵式，带背光灯方便数据观测；
¾ 中文显示，信息全面，设定一目了然，8 个轻触式按键操作；
¾ 精密采集柴油机水泵机组的各项参量：
泵组转速 SPD 单位：RPM 扬程 H单位：m来自冷却水温 WT 单位：℃
流量 F
单位：m3/ h
机油压力 OP 单位：kPa 燃油位 FL 单位：%
第3页
共 31 页
广州胜业智能科技有限公司
一．概述
SHY 系列智能控制系统
SHY 系列柴油机水泵智能控制器采用高性能的微处理技术，结合高可靠性 的设计，具有很高的可靠性及稳定性，实现了多种参数的精密测量、报警保护 值设定等功能；适用于柴油机水泵机组自动化控制系统，可实现泵组的手动、 自动开机／停机，数据测量、报警保护等控制功能。
SHY 系列柴油机水泵智能控制器采用 192X64 大屏幕液晶（LCD）显示， 所有参数可从控制器前面板设定。其结构美观紧凑、接线简单，运行可靠，广 泛应用于各类型水泵机组自动化控制系统。
柴油消防水泵资料
柴油消防水泵操作说明一、启动前的检查1.检查柴油机及柴油消防水泵外观良好且照明充足2.检查柴油机及柴油消防水泵各部连接良好无松动3.确认柴油消防水泵控制电源已送上4.检查柴油机冷却液液位和温度正常5.检查柴油机油箱油位及温度正常6.检查柴油机机油及离合器油位正常7.检查蓄电池组良好且输出电压在24V以上8.检查控制柜上指示灯显示正常且PLC上巡检画面各参数正常无报警9.检查该柴油消防水泵对应的工业、消防水池水位正常二、柴油消防水泵的启动启动前确认：1、柴油消防水泵入口门已开启，出口门在关闭位置2、柴油消防水泵出口压力表良好且已投入3、开启柴油消防水泵泵体上放空气门，放尽空气后关闭4、将蓄电池复充开关打至分闸状态。
复充开关上位机启动1、就地人员确认PLC开关打至“自动”位置；2、上位机选择要启动的柴油消防泵，点击“启动”，“确定”；3、就地人员检查柴油消防水泵开始怠速运行且无异常；4、就地人员开启柴油消防水泵出口门；5、就地人员柴油消防水泵在额定转速正常运行以后，调整其出口门和再循环门使柴油消防水泵出口压力维持在0.8MPa，如值长通知调整压力，则调整其出口门和再循环门，保证消防水压力；6、对柴油消防水泵进行全面检查,若有异常应立即停止其运行。
就地PLC启动1、就地人员确认PLC控制柜上“手动/自动”切换开关在“手动”位置；2、就地人员控制柜PLC启动画面上点击“启动”键；3、就地人员检查柴油消防水泵开始怠速运行且无异常；4、就地人员开启柴油消防水泵出口门；5、柴油消防水泵怠速运行3到5分钟后，点击面板上“手动加速”升速至额定转速，火情发生时可适当缩短怠速运行时间；6、就地人员柴油消防水泵在额定转速正常运行以后，调整其出口门和再循环门使柴油消防水泵出口压力维持在0.8MPa，如值长通知调整压力，则调整其出口门和再循环门，保证消防水压力；7、对柴油消防水泵进行全面检查,若有异常应立即停止其运行。
就地直接启动柴油消防泵1、如以上两种方式均无法启动，则要就地直接启动柴油消防泵；2、就地人员将PLC控制柜上“手动/自动”切换开关打至“手动”位置；3、将柴油机就地面板控制方式打至“就地控制”；紧急停止按钮4、检查蓄电池电压应在24V以上；位置向上扳动至“START”，同时按动“CRANK”按钮，柴油消防泵将进入怠速运行状态。
柴油机消防泵操作步骤演示文稿
整改后或良好状态
启 动 旋 钮
13
四、柴油机消防泵启动后的提速操作
➢ 6、如果其他装置需要大 量消防水，需要进行提压 ，按下提速开关至OFF状 态，消防泵最高转速达到 1200r/min,压力达到 1.2MPa，然后根据用水量 的大小和时间的长短来操 作提速按钮，如果需求量 小，则将提速开关打至 ON状态，此时柴油机转 速达到720r/min左右。
4、轴承冷却水的检查 启动柴油机前打开轴承冷却
水的进水阀门和出水阀门 （此处在出口未装阀门），
保证运行中的轴承的冷却6Βιβλιοθήκη 二、柴油机启动前的检查工作
加油孔
5、轴承润滑油的检查 运行前检查轴承油室内润滑 油液位在1/3~2/3之间。
7
二、柴油机启动前的检查工作
油位标尺
6、齿轮箱润滑油的检查 运行前检查齿轮箱油室内润 滑油液位符合油位标尺的需 求。
整改后或提速良好状态
开 关
14
四、柴油机消防泵启动后的提速操作
➢ 7、在运行过程中，要 观察监控面板的参数 。
15
五、柴油机消防水泵的停止操作
➢ 8、按停止按钮，直至 柴油机停止转动后松 开停止按钮。
整改后或良好状态
停 止 按 钮
16
五、柴油机消防水泵的停止操作
➢ 9、关闭消防水泵出口 阀门。
17
五、柴油机消防水泵的停止操作
➢ 10、根据此次柴油 机运行消耗的柴油 进行及时的补充， 保证油位在安全范 围。（达到满液位 的2/3）
18
结束！ 谢谢！
19
3
二、柴油机启动前的检查工作
2、进油管、回油管阀门的确 认 启动前要检查进油管和回油 管阀门的全开，否则没有柴 油进入柴油机，无法启动。
消防泵操作说明
消防泵操作说明消防泵是一种用于建筑物、工厂和其他场所的消防设备，主要用于供给消防系统所需的水源。
准确的操作是确保消防泵能够正常运行并提供足够水源的关键。
本文将介绍消防泵的操作步骤和注意事项。
一、消防泵操作步骤1. 检查消防泵的电源和电气设备首先，确保消防泵的电源正常并连接到电源插座。
检查电源线是否完好并紧固，确保没有暴露的电线。
接下来，检查消防泵的电气设备，例如电机、控制器和开关等，确保它们在良好的工作状态。
2. 检查消防泵的阀门和管路检查消防泵的各个阀门，确保它们处于正确的位置。
确保所有连接管路都没有泄漏，并且紧固好了螺丝和螺母。
特别需要注意的是，在紧急情况下，能够迅速切断水源流入消防系统。
3. 启动消防泵按照消防泵的启动顺序启动消防泵。
首先打开消防泵的进水阀门，确保有足够的水源供给泵。
然后，按下启动按钮或将启动开关转至启动位置，启动消防泵。
在启动过程中，要仔细观察泵的运行情况，确保没有异常声音和震动。
4. 监测消防泵的运行状态一旦消防泵启动，要及时监测其运行状态。
观察消防泵的压力表和压力开关，确保泵的出水压力正常。
同时，注意观察电机的运行情况，确保没有过热和过载的现象。
如果发现异常情况，应立即停止消防泵，并及时检修。
5. 停止消防泵当消防任务完成或需要停止消防泵时，应按照停止顺序进行操作。
先关闭消防泵的进水阀门，切断水源的供给，然后按下停止按钮或将停止开关转至停止位置，停止消防泵的运行。
二、消防泵操作注意事项1. 定期检查和保养消防泵消防泵作为重要的消防设备，需要定期进行检查和保养，以确保其性能和可靠性。
定期检查包括清洁、润滑、紧固螺栓、更换磨损部件等，确保消防泵在需要时能够正常运行。
2. 技术操作要求消防泵的操作应由经过培训并具备相关技术证书的人员进行。
操作人员应熟悉消防泵的结构和性能，能够正确操作和维护消防泵。
同时，操作人员还应具备处理突发情况的能力，以确保消防泵在紧急情况下能够正常运行。
XBC安装使用说明书
上海凯泉泵业（集团）有限公司生产的柴油机驱动消防泵参照国外有关标准的要求开发设计。
当建筑物发生火灾，供电有故障、电动机消防泵不能正常投入使用的情况下，本消防泵能自动投入运转确保消防灭火正常进行，保障生命财产的安全。
本系统配置有各种自动控制功能，确保机组长期正常待机，随时投入灭火工作。
工作范围流量范围 10~180L/S压力范围 0.2~2.2MPa转速 1500r/min使用条件环境大气压力＞90kPa环境温度 5℃~40℃空气相对湿度≤80%选用柴油机，其额定功率应大于水泵的最大轴功率的10%。
在非正常条件下，柴油机的功率将达不到额定功率。
为保证正常工作，应选用较大功率柴油机与水泵配套。
注：柴油机标定的功率，是在以下标准状态时测得的环境大气压力 =100kPa（海拔91.4m）环境温度 =25℃空气相对湿度 =30%柴油机工作地的海拔每提高100m，其功率减少3%。
柴油机工作地的环境温度每提高5.60C，其功率减少1%。
柴油机实际输出功率=（CA＋CT－1）×额定功率CA ——海拔高度的修正系数CT ——温度的修正系数性能特点*型谱范围广：机组选用多级泵、单级双吸泵，流量、压力范围广。
*自动运行：当水泵机组接受到有效消防信号，或电动机消防泵供电系统断电、缺相时，机组能自动启动运行。
*指示、报警系统：多次启动失效报警，柴油机低油压报警，柴油机高水温报警，柴油机超速报警停机，蓄电池低电压、充电失效报警。
燃油缺少指示报警。
*多种启动方式：配有手动，自动多种启动方式。
*自动停机：消防信号消失后，水泵自动延迟停机。
*直联式：柴油机和水泵直接联轴器联接，故障少、振动小。
*自充电：蓄电池电压低时，机组能自动充电，保证蓄电池有充足电能。
*额定转速可微调：水泵的流量、扬程与实际要求不一致时，可调节改变柴油机的转速。
*双电池回路：当一组电池失效时，自动使用另一组电池。
（可选）*免维护蓄电池：不需频繁添加补充液。
XBC型柴油机消防泵组
XBC型柴油机消防泵组本公司生产的XBC型柴油机消防泵组巳全部取得上海市消防产品认可证书概述：XBC型柴油机消防泵组是本公司严格按照国家标准GB6245《消防泵性能要求和试验方法》等标准批量生产的一种新型消防产品，该系列产品扬程、流量范围广，完全能满足仓库、码头、机场、石油化工、电厂、液化气站、纺织等工矿企业各种场合的消防供水。
产品具有启动性好、过载能力强、结构紧凑、维修方便、使用简单、自动化程度高等特点，是一种先进的、性能可靠的消防装备。
运行的条件：1.海拨高度：≤2500米2.环境温度：-25～55℃3.空气相对湿度：9～95％4.地震烈度：7度主要特点：1.自动起动：柴油水泵机组接到火警/管网压力/停电/或其他启动信号后，在15秒内能自动起动并投入满负荷运行；2.自动充电：蓄电池可利用市电或柴油机充电电机自动充电，保证机组的顺利起动；3.自动报警：对柴油机低油压、高水温等故障自动报警保护，在超速时报警并停机；4.自动预热：使柴油机处于热机备用状态，确保应急工作；5.直连式：360kw以下柴油水泵机组采用国内首创的柴油机与水泵通过弹性联轴节直接连接技术，减少了故障点，并使机组的起动时间大大缩短，增加了机组的可靠性和应急性能；6.用户亦可要求设置其他报警输出（非标准供货）；7.具有遥测、遥信、遥控功能（非标准供货）；标准供货范围：1) 全自动柴油水泵机组：柴油机、水泵、冷却风扇、散热水箱、钢结构底座、(水加热器)、蓄电池及联结导线、排气消声器、膨胀节、自动控制屏(采用原装进口英国DEEP SEA 520全自动控制器)。
2) 按客户要求提供国家消防装备质量监督检验中心出具的型式检验或委托检验的检验报告。
3) 按客户要求设计成泵组、机底油箱、自控屏、蓄电池组复合一体机型。
4) 按客户要求设计成泵组、机底油箱、自控屏、蓄电池组、防雨箱体复合一体户外型。
选择供货范围：1)300L-1000L日用油箱或机底油箱2) 柴油水泵机组与电动水泵机组联动控制屏3) 电动水泵机组、稳压泵组、稳压罐等。
阳光泵业XBC系列柴油机消防泵组说明书
阳光泵业XBC系列柴油机消防泵组说明书（本文来源阳光泵业）一、概述XBC型柴油机消防泵组是本公司根据国内建筑消防用泵的市场需求和使用特点而自行研制生产的新产品。
该系列产品具有高效率、运转寿命长、高可靠性（不存在较长时间停用后启动咬死的故障），是目前国内适应建筑工程消防，喷淋设施用泵的首选产品。
产品性能符合GB6245-2006《消防泵》性能要求和实验方法，经国家消防装备质量监督检测中心测试，产品达到国内领先水平，获上海市消防局审批认可。
该产品可供输送80℃以下不含固体颗粒的清水或物理化学性质类似与水的液体之用。
在满足消防工况的前提下，兼顾生活、生产给水的工况要求。
产品既可用于独立消防给水系统，又可用于消防、生活共用给水系统，还可用于建筑、市政、工矿、给排水、船舶、野外作业等场合。
XBC柴油机消防泵与电器仪表等设备安装在一起整套组合，具有功能齐全，自动化程度高，结构紧凑，故障自动报警及接受启动信号，自行完成起动程序，能快速投入全负荷运行。
机组可按需求选配减振器、橡胶挠性接头、排气口配波纹管消音器。
在燃料不足、蓄电池电压低、润滑油温度高、超速等，备有报警装置，确保柴油机低温环境起动。
整个系统安全可靠，使用方便。
二、产品特点1. 电泵为主消防泵，可以根据消防情况自动起动；2. 配备稳压泵恒定管网压力；3. 柴油机泵为备用消防泵，消防无电源情况下自动起动；4. 电泵出现故障时柴油机泵起动；三、结构说明XBC型柴油机消防泵组根据GB6245-2006《消防泵》的标准要求，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套（8）、及悬架轴承部件（12）等所组成的。
XBC型柴油机泵的泵体和泵盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。
其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下（加长）联轴器的中间联接件，即可退出转子部件进行检修。
泵的壳体（即泵体和泵盖）构成泵的工作室。
柴油消防水泵说明
柴油消防水泵操作说明一、日常检查1、检查通往室外排气管应严密，排气口朝下，不会发生火花。
2、检查电瓶电量，每隔半年对电瓶进行维护保养工作，加补电解液。
3、检查仪表应完备，经常擦拭机器应无灰尘，螺栓不能松动，传动罩完好无损。
4、水泵各管路接头牢固，无泄漏现象。
二、启动准备1、柴油机启动前的准备（1）检查柴油机各部分是否正常，各附件连接是否可靠，并排除不正常现象。
（2）检查电起动系统电路接线是否正常，蓄电池是否充足电。
（3）观察油底壳内加注机油至规定油面。
观察喷油泵、调速器内加注机油至规定油面。
（4）向热交换器内加满洁净冷却水。
（5）用手压燃油泵压油使燃油系统充满燃油并排除空气。
（6）柴油机水箱内的冷却液是否加满、润滑机油的油位是否在正常范围内、柴油箱内的柴油液位是否在2/3以上。
2、水泵启动前的准备工作（1）在水泵轴承体内，应有足够的润滑剂。
（2）出水管路暂时关闭（启动成功后应立即开启出口阀）。
三、启动运行1、柴油机的启动（1）将电钥匙打开，按下启动按钮，使柴油机启动。
如果在12s 内未能启动，应立即释放按钮，通过2min后再做第二次启动。
如果连续三次不能启动时，应停止启动找出原因。
（2）柴油机启动成功后，应立即释放按钮，将电钥匙拨回中间位置，同时注意机油压力表，并检查柴油机各部分运转是否正常。
2、柴油机的运转运行过程中，应注意各参数是否正常。
为保证设备的可靠性，每月应启动运行一次，至水温、机油均达到60℃以上。
3、停机水泵停机前应先慢慢关闭出口阀，待出口阀完全关闭再停机。
四、注意事项1、严禁在泵房内放置储存不相关货物和工具。
2、严禁擅自开启电机设备和损坏机器设备。
3、开机时必须保持良好通风及散热、打开门窗。
4、启动柴油消防水泵时必须停消防稳压水泵。
5、柴油消防泵每月至少开启一次时间不短于半小时保持良好备用状态。
xbc柴油泵操作规程 -回复
xbc柴油泵操作规程-回复【柴油泵操作规程】柴油泵作为一种常见的燃油输送设备，广泛应用于石油、化工、农业等领域。
为了确保柴油泵的正常运行和延长其使用寿命，操作人员需要严格遵守柴油泵操作规程。
下面将一步一步详细介绍柴油泵的操作规程，以帮助操作人员正确使用柴油泵。
第一步：准备工作在操作柴油泵之前，首先需要进行一系列的准备工作。
这包括检查柴油泵的运行条件、确认其所需燃油的种类和供应压力、准备操作所需的工具和设备等。
操作人员应确保柴油泵的工作环境干燥、通风良好，并保持周围区域整洁。
第二步：安全操作柴油泵操作需要高度重视安全问题。
操作人员应佩戴相关的个人防护装备，如安全帽、防护眼镜、耳塞等。
在进行操作时，应尽可能避免与泵体接触，以防止意外伤害的发生。
同时，在处理液体燃料时，应注意避免漏油和泄漏，以免引发火灾或环境污染。
第三步：启动和停止柴油泵在启动柴油泵之前，操作人员应先检查电源是否正常连接，并确认电源电压是否符合柴油泵的要求。
然后，打开柴油泵进口阀门，并顺时针旋转泵体，确保泵体内没有异物。
接着，按下启动按钮，让柴油泵运行起来。
当柴油泵需要停止时，操作人员应先关闭进口阀门，然后再按下停止按钮停止泵的运行。
待泵体完全停止后，断开电源供应，以确保安全。
第四步：维护保养柴油泵的日常维护保养对于延长其使用寿命至关重要。
操作人员应定期检查柴油泵的润滑油、密封件等，确保其正常工作。
同时，注意定期清洗和更换过滤器，以保持柴油泵的清洁和高效运行。
此外，柴油泵还需要进行定期的维护检修。
操作人员应根据柴油泵的具体要求，按时进行泵体拆卸、清洗、更换磨损件等工作。
如果发现任何异常情况，如泄漏、异音等，应立即停止使用柴油泵，并及时联系专业维修人员进行检修处理。
第五步：操作注意事项在操作柴油泵时，操作人员还需注意以下事项：避免在过高或过低压力下操作柴油泵，避免超负荷运行柴油泵，避免在泵体有漏电现象时继续使用柴油泵，避免改变柴油泵外部元件或改变工作环境等。
XBC 型柴油机消防泵 安装使用说明书
XBC 型柴油机消防泵安装使用说明书XBC型柴油机消防泵安装使用说明书造制械机佳立湖南司公有限湖南立佳机械制造有限公司Hunan Perfect Industry Co., Ltd.1一、消防泵型号说明XBC200-670B设计流量:626.4m3/h扬程:1.15MPa水泵出口直径:DN200mm配套柴油机型号及功率:12V135DAZD,315KW(430HP)二、调试前检查工作1.安装检查1.1安装位置检查1.1.1泵房内的设备布置应保证安装、运行、管理维修等工作的方便。
一般泵端或泵侧与墙之间的净距?1.5m，两排泵之间净距?2m。
1.1.2 两台泵之间的净距?0.75m，泵前端操作通道宽度?1m，多级泵?1.8m，泵前端维修通道?1.25m。
———————————————————————————————————————————————造制械机佳立湖南司公有限21.1.3 泵房有起吊设备或有至少能竖起三角架等吊装设备的空间，通风及光线良好(晴天的白天不用开灯能满足操作维修需要的光线)。
1.1.4泵组的安装高度要满足有效汽蚀余量。
1.2安装基础检查1.2.1安装基础必须是一个整体。
1.2.2对于电动机直连的型式，基础自身量应为设备重量的3倍以上，对于发动机直连的型式，基础自身的重量应为设备重量的5倍以上(混凝土的比重为:1立方米重1.8-2.45吨，平均重2.12吨)。
1.2.3在两层以上墙面板安装时，基础中心和深中心一致或套在两根梁上，并尽可能接近柱式墙壁。
1.2.4 泵组底架与基础混凝土之间距离应?10mm，且基础表面要保留凹凸不平的原样。
1.2.5基础的长(宽)应比机组底架长(宽)多出200-240mm，基础表面比地面高?200mm，地脚螺栓预留孔一般为100x100mm方孔。
1.2.6基础外观不不应有于裂纹、烽容、容洞、露筋等缺陷。
1.2.7基础的中心线需与机组底架中心线重合(偏差小于2mm)。
XBD、XBC型电动、柴油机消防(应急)泵机组说明书
Y160M-2V1/18.5KW Y160L-4B5/15KW Y180M-2V1/22KW Y180L-4B5/22KW Y200L2-2V1/37KW Y200L-4B5/30KW Y200L2-2V1/37KW Y200L-4B5/30KW
效率 η % 57 58 54 58 54 58
转速 n
r/min 2900 1450 2900 1450 2900 1450
轴功率
ｋＷ 17 13.5 20.2 16.9 26.5 20.3
配套电机
Y180M-2V1/22KW Y180-4B5/18.5KW Y200L1-2V1/30KW Y180L-4B5/22KW Y200L2-2V1/37KW Y200L-4B5/30KW
62
80
65
934
52
80
80
610
62
80
65
1130
52
80
80
610
62
80
65
1175
62
80
65
1288
59
80
80
423
62
80
65
765
59
80
80
423
62
80
65
934
52
80
80
610
62
80
65
1130
52
80
80
610
62
80
65
1175
型号
XBD14/15-80G XBD14/15-80L XBD16/15-80G XBD16/15-80L XBD18/15-80G XBD18/15-80L XBD4/20-100G XBD4/20-100L XBD6/20-100G XBD6/20-100L XBD8/20-100G XBD8/20-100L XBD10/20-100G XBD10/20-100L XBD12/20-100G XBD12/20-100L XBD14/20-100G XBD14/20-100L XBD16/20-100G XBD16/20-100L XBD18/20-100G XBD18/20-100L XBD20/20-100G XBD20/20-100L XBD4/30-100G XBD4/30-100L XBD6/30-100G XBD6/30-100L XBD8/30-100G XBD8/30-100L XBD10/30-100G XBD10/30-100L XBD12/30-100G XBD12/30-100L
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.6 排气管安装检查
1.6.1 排气管道的重力不应作用于柴油机的排气口上。 1.6.2 排气管上必须安装膨胀波纹管,消声筒(装室内)且其口径要比柴油机的排气口大。 1.6.3 排气管道应尽量短、减少弯头(一个弯头相当于 10 倍直径长度)。 1.6.4 排气管末端需按至室外，且必须有防水装置，排气管末端应用下倾斜(⊿1:5)。 1.6.5 排气管应用保温材料包裹。 1.6.6 排气管穿过墙体时应按下图施工。
湖南立佳机械制造有限公司
2
1.1.3 泵房有起吊设备或有至少能竖起三角架等吊装设备的空间，通风及光线良好(晴天的白
湖南立佳机械制造有限公司 天不用开灯能满足操作维修需要的光线)。
1.1.4 泵组的安装高度要满足有效汽蚀余量。
1.2 安装基础检查
1.2.1 安装基础必须是一个整体。 1.2.2 对于电动机直连的型式，基础自身量应为设备重量的 3 倍以上，对于发动机直连的型式， 基础自身的重量应为设备重量的 5 倍以上（混凝土的比重为：1 立方米重 1.8-2.45 吨，平均重 2.12 吨）。 1.2.3 在两层以上墙面板安装时，基础中心和深中心一致或套在两根梁上，并尽可能接近柱式 墙壁。 1.2.4 泵组底架与基础混凝土之间距离应≥10mm，且基础表面要保留凹凸不平的原样。 1.2.5 基础的长（宽）应比机组底架长（宽）多出 200-240mm，基础表面比地面高≥200mm， 地脚螺栓预留孔一般为 100x100mm 方孔。 1.2.6 基础外观不不应有于裂纹、烽容、容洞、露筋等缺陷。 1.2.7 基础的中心线需与机组底架中心线重合（偏差小于 2mm）。 1.2.8 机组底架水平偏差小于 1.5/1000。 1.3 减震检查
1m3=1000L 重量: 总容积（L）x0.85( 柴油比重)=总质量(kg)
常用螺丝的力矩列表
8
直径 X 斜
度（mm）
M5 M6 M7 M8 M8X1 M10 M10X1 M12 M12X1.5 M14 M14X1.5 M16 MX16X1.5 M18 M18X1.5 M20 M20X1.5 M22 M22X1.5 M24 M24X1.5
2.3.3 在添加柴油过程中检查电子油位计、机械油位计与柴油机占总容积的百分比是否一致 正确。 2.3.4 松驰柴油滤清器或燃油高压泵上的排气螺丝,直接给控制器端子上的预供油线通电 ,预 供油泵应工作，直到排气口没有汽泡排出为止。紧固排气螺丝,并观察进油管里的燃油是否倒 流,如出现该情况应重复以上动作,直至不出现倒流现象为止。
湖南立佳机械制造有限公司
4
1.5 排出管检查
湖南立佳机械制造有限公司 1.5.1 泵组的出水管的重力不应作用于工作泵。
1.5.2 排水管必须安装压力表、止回阀、流量调节阀/恒扬程止回阀、橡胶挠性软接。 1.5.3 排出管路应装有旁通管道，以便试验用，当排水管路固定在不平地面时，管内高位点处 会产生所气泡，所以应要在这位置安装排气阀。
6
波纹管
消声器
墙体 钢管套 岩棉 栅栏
至室外
湖南立佳机械制造有限公司 1.7 安装位置高度 H 安≤HA-HV-△HS-NP5HR-0.5 H 安:被吸液面至泵轴中心线距离 HA:被吸入液体的液面奔压力 HV:液位在输送温度下的饱和蒸气 HS:吸入管路的总阻力损力 NPSH：泵规定的汽蚀余量
1.8 电源供给检查 1.8.1 输入电控箱的 220VAC 电源的连线线径必须≥2.5mm2，并将设备可靠接地，接地电阻≤ 4Ω。
0.15 0.16 0.25 0.22 0.31 0.28 0.43 0.48 0.5 0.75
0.28 0.30 0.45 0.4 0.55 0.47 0.77 0.85 0.9 1.25
0.43 0.46 0.7 0.63 0.83 0.78 1.2 1.3 1.4 1.95
0.7
0.75 1.1
吸入管
图 (a)
吸入管
湖南立佳机械制造有限公司 不正确
正确
图 (b)
图 (c)
压力表 定压/调压阀 止回阀 橡胶挠性软接 异径管
异径管 橡胶挠性软接 真空/压力表 Y型过滤器 碟阀
出水口
进水口
说明： 1.管路上所有法兰、阀门、管件全部由客户自行购买安装。 2.当应用在多机组时，出水口需装定压/调压阀（带有止回阀功能）， 可取消止回阀。
排出管
1
1.1 1.15 1.25 1.5 1.75
2
2.65
3
主管线 供水系统
1.00~2.00 0.50~1.20（通常 0.60~0.70）
阀及弯管折合直管长度（每个）
种类
折合管路直径倍数
备注
全开闸阀
13
未畅开加倍
标准弯管
25
5
逆止阀
100
底阀
100
部分堵塞加倍
1.5.5 吸液池的进液管、回流管、废液收集管要远离其它吸入口，以免空气泡在还没有来得及 消时被泵吸入，见图(b)
XBC 型 柴油机消防泵
安装使用说明书
湖南立佳机械制造有限公司
湖南立佳机械制造有限公司
Hunan Perfect Industry Co., Ltd.
1
一、消防泵型号说明 XBC200-670B 设计流量：626.4m3/h 扬程：1.15MPa 水泵出口直径：DN200mm 配套柴油机型号及功率：12V135DAZD,315KW(430HP) 二、调试前检查工作 1.安装检查 1.1 安装位置检查 1.1.1 泵房内的设备布置应保证安装、运行、管理维修等工作的方便。一般泵端或泵侧与墙之 间的净距≥1.5m，两排泵之间净距≥2m。 1.1.2 两台泵之间的净距≥0.75m，泵前端操作通道宽度≥1m，多级泵≥1.8m，泵前端维修通 道≥1.25m。
1.3.1 基础与底架之间需垫防震胶，楔型垫铁。 1.3.2 紧定螺栓需加楔型介子、平介、弹介、双螺母、且螺栓要凸出 2-3 扣牙；紧定螺母下端 面与机组底架之间应留出 2-3mm 的间隙（基础与机组底架不能以刚性连接）。 1.3.3 机底架需保持良好接地，接地电阻小于 4Ω，且使用软线连接。 1.3.4 水泵的出、入口管道需装有橡胶挠性软接。 1.4 入水管检查
2.4 润滑系统
2.4.1 检查柴油机是否有漏油现象. 2.4.2 拆开油压传感器连线，量得油压的 G 对 K 应 8Ω左右。 2.4.3 拔出探油尺，用抹布擦干净,检查出厂前是否放净机油。 2.4.4 根据当地的最低环境添加适合型号的机油,直至油尺的静满标记或“上限”“下限”刻 度的 4/5 位置或 FULL 刻度的 4/5 位置，如该机组有外置机油冷却器应先令机油冷却器注满机 油再测量（注意根据当地环境最低温度选用适用等级的机油）。
1.9 水池检查
1.9.1 水池容量需满足工作泵在额定工况点连续运行 1 小时以上，确认已灌满水。 1.9.2 记下泵静止时入口压力，并设入 XBC 控制器的第 22 项里，使其显示压力为 0。 1.10 柴油机水泵对中检查
1.10.1 断开蓄电池的主开关，拆下防护罩，拆下连接柱销，泵轴向柴油机方向推尽后才测量。 1.10.2 用塞尺检查泵端联轴器与柴油机连接盘间的间隙在 2-8mm 之间 1.10.3 用百分表量得水泵联器和柴油机连接盘间的同心度上下左右四个方向都要≤0.2 的偏 差。 1.10.4 用塞尺量得水泵联轴器与柴油机连接盘的平行度上下左右四个方向都要≤0.15。
强度等级
3.6
4.6
4.8 5.6 5.8 6.6 6.8 6.9 8.8 10.9
（4A） （4D） （4S） （5D） （5S） （6D） （6S） （6G） （8G） （10K）
弹性极限值（kgf.m）1kgf.m=9.0665N.M
20
24
32
30
40
36
48
54
64
90
拧紧扭矩（kg/m）
7
水平尺
水平度 5/100mm
图 (n) 卧式双吸离心泵
图 (o) 立式斜流泵及轴流泵
水平度 A -5/100mm B -5/100mm C-电动机轴振摆 10/100mm D-对中心3/100mm E-水平度 5/100mm
挠性联轴器 对中心 3/100~5/100mm 间 隙 3/100~5/100mm 离心离合器 对中心 3/100~5/100mm
30
26
42
46
49
67
17
18.5 28
24
34
29
47
52
56
75
20.5 21.5 33
27
40
34
55
58
63
82
23
25 37
31
45
38
61
67
74
93
12.9 （12K）
108
0.9 0.5 2.35 3.8 4.1 7.4 8.4 12.5 13.4 20 22 31 33 43 49 60 68 75 85 92 103
2.2.1 检查吸气管道上的真空报警器是否处于正常状态(箭头指向绿色)，如果指向红色应拆开 空气滤清器或进气管道，观察是否堵塞，如出现堵塞应取出污物，并按下报警器顶端，使其 复位。 2.2.2 检查吸气管道上的所有喉箍是否已经紧固。 2.3 燃油系统
2.3.1 恢复机底油箱的电子油位计到原状。 2.3.2 检查排油污口是否已紧固并向机底油箱添加至容积的 80％（环境最低温度为 4℃以上的 添加 0#柴油,环境最低温度在-5℃以下的添加-10#柴油。） 添加量的近似计算公式为: 体积:机底油箱的长（m）×宽(m)×高(m)×0.8（容积比）X1000=总容积（L）.
