帕萨特B全车电路图
帕萨特B5全车电路图(传感器)
第2节5V发动机电路图1、蓄电池、起动机、发电机（1-14）电路图A-蓄电池B-起动机C-发电机C1-发电机调压器D-点火开关S231-保险丝，（在保险丝架上）S232-保险丝，20A，（在保险丝架上）S237-保险丝，（在保险丝架上）T1-单针插头，在发动机缸体的右侧，蓝色T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）A2 -正极连接点（15号火线），在仪表板线束内A17 -连接点（61），在仪表板线束内A20 -连接点（15a），在仪表板线束内501A -螺栓连接点2（30B号火线），在继电器板上①-接地点，蓄电池至车身②-接地点，变速器至车身2、发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图G2-发动机温度传感器G40-凸轮轴位置传感器（霍尔传感器）G62-发动机温度传感器（用于水温表）J220-发动机控制单元，在发动机室的防护罩内T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩内的左侧（4号位）T80-80针插头，在发动机室控制单元上A20 -连接点（15a火线），在仪表板线束内D52 -连接点，在仪表板线束内220 -接地连接点（传感器接地点），在发动机线束内3、发动机控制单元、节气门控制部件、爆震传感器1和进气温度传感器（29-42）电路图F60-怠速开关G61-爆震传感器1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元，在发动机室的防罩内J338-节气门控制部件T3a-3针插头，在挡水隔板的左侧，绿色T8h-8针插头，在节气门控制部件上T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上V60-怠速稳定电机131 -接地连接点，在发动机室线束内（由12 分出）50A -螺钉连接点2（30B号火线），在继电器板上D101 -连接点1，在发动机室线束内4、发动机控制单元、曲轴位置传感器（发动机转速传感器）和爆震传感器2（43-56）电路图G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3针插头，在挡水隔板的左侧，灰色T3c-3针插头，在挡水隔板的左侧，蓝色T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机室控制单元上12 -接地点，在发动机室内的左侧131 -接地连接点，在发动机室线束内（由12 分出）220 -接地连接点（传感器接地点），发动机室线束内130 -接地连接点，在发动机室线束内（由12 分出）5、发动机控制单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图fG70-空气质量计J17-燃油泵继电器（208），在继电器板上的4号位J220-发动机控制单元，在发动机室的防护罩内N30-喷油器，第1缸N31-喷油器，第2缸N32-喷油器，第3缸N33-喷油器，第4缸S234-保险丝，15A（在保险丝架上）T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T80-80针插头，在发动机室控制单元上A86-连接点（50a），在仪表板线束内D95-连接点（喷油器），在发动机室线束内E30-连接点（87a），在发动机室线束内S3-6针插座，红色，在中央电器板处6、发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管阀和凸轮轴调节阀（可变进气门相位）（71-84）电路图G39-氧传感器J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A（在保险丝架上）T4-4针插头，黑色T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机控制单元上504 -螺栓连接点，（87F号火线），在继电器板上A27 -连接点（车速信号），在仪表板线束内A42 -连接点（燃油信号），在仪表板线束内A45 -接地连接点（转速信号），在仪表板线束内E30 -连接点(87a)，在发动机线束内7、发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞（85-98）电路图J220-发动机控制单元，在发动机室防护罩内N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线圈P-火花塞连接器Q-火花塞T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T80-80针插头，在发动机控制单元上130 -接地连接点，在发动机室线束内（由12分出）10 -接地点，发动机气缸盖上11 -接地点，发动机气缸盖上8、机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态传感器（99-112）电路图F1-机油压力开关G-燃油表传感器G4-燃油泵G22-里程表传感器，在变速器的左侧上F66-冷却液位开关传感器S228-保险丝（在保险丝架上）T3d-3针插头，在发动机室的左前侧T6c-6针插头，在左A柱处，蓝色（11号位）T10a-10针插头，在左A柱处，棕色（8号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）75B -接地点，在右后柱处131 -接地连接点，在发动机室线束内197 -接地连接点，在后线束内269 -接地连接点（传感器接地点）1，在仪表板线束内9、组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（113-126）电路图G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2-发电机充电指示灯K3-机油压力报警灯K28-冷却液温度/液位报警指示灯L75-数字显示照明灯T32a-32针插头，在组合仪表上，蓝色T32b-32针插头，在组合仪表上，绿色Y4-里程表A27 -连接点（车速信号），在仪表板线束内A42 -连接点（燃油信号），在仪表板线束内A45 -接地连接点（转速信号），在仪表板线束内第3节ABS防抱死制动系统电路图1、ABS控制单元、车轮转速传感器（1-14）电路图D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制单元，在液压单元上J106-ABS电磁阀的继电器S7-保险丝7，10A，在保险丝架上T2a-2针插头，在后座椅下T2b-2针插头，在右前车轮壳体内T2c-2针插头，在后座椅下T2d-2针插头，在左前轮壳体内T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上A2 -正极连接点（15号火线），在仪表板线束2、ABS控制单元、ABS液压泵、电磁阀等（15-28）电路图J104-ABS控制单元，在液压单元上J105-ABS液压泵继电器N133-右后ABS进油阀N134-左后ABS进油阀N135-右后ABS出油阀N136-左后ABS出油阀T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上V39-ABS液压泵A89 -连接点（54），在仪表板线束内（制动灯开关）22 -接地点，近液压泵处3、ABS控制单元、ABS警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS的警告灯K118-制动系统警告灯N99-右前ABS进油阀N100-右前ABS出油阀N101-左前ABS进油阀N102-左前ABS出油阀T10g-10针插头，灰色，在右A柱处（11号位）S53A-30A保险丝，在附加继电器板上S53B-30A保险丝，在附加继电器板上T10c-10针插头，紫色，在左A柱处（17号位）T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上501D –螺钉连接点2（30B号火线），在继电器板上A76 -连接点（K诊断线），在仪表板线束内A24 -连接点（制动系统监视信号），在仪表板线束内第4节自动变速器电控系统电路图1、自动变速器控制单元、电磁阀电路图B-起动机E122-程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125-多功能开关G68-车速传感器1，在变速器顶部右侧G69-节气门电位计G93-变速器油温传感器，在变速器的扁状导线内J213-巡航系统控制单元J217-自动变速器控制单元，在右侧座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯N88~N94-电磁阀1~电磁阀7 N110-换档锁止电磁阀，在换档杆上2、用于自动变速器的控制器、节气门电位计、发动机转速传感器电路图3、自动变速器控制器、选择区域显示、程序开关电路图第5节安全气囊系统电路图1、安全气囊控制单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T10p-10针插头，黄色，在右A柱处（5号位）T4-4针插头，黄/紫色，在右A柱处T75-75针插头，在安全气囊控制单元上T32b-32针插头，绿色，在组合仪表上2、安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯（15-28）电路图D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元K75-安全气囊报警灯，在组合仪表板上N95-气囊气体发生器，驾驶员侧N131-气囊气体发生器，右前侧T1a-单针插头，在右A柱处（A位）T2a-2针插头，黄色，在左A柱处T3-3针插头T4-4针插头，黄/紫色，在右A柱处T5c-5针插头，黄色，在转向管柱开关面板下T10p-10针插头，黄色，在右A柱处（5号位）T16-16针插头，在手制动杆附近，自诊断接口T23-23针插头，在舒适电子系统的控制单元上T32a-32针插头，蓝色，在组合仪表上T75-75针插头，在安全气囊控制单元上A2 -正极连接点（15号火线），在仪表板线束内A76 -连接点（K诊断线），在仪表板线束内A117 –连接点在底盘线束内。
帕萨特B全车电路图(传感器)
第2节5V发动机电路图一、蓄电池、起动机、发电机（1-14）电路图A-蓄电池B-起动机C-发电机C1-发电机调压器D-点火开关S231-保险丝，（在保险丝架上）S232-保险丝，20A，（在保险丝架上）S237-保险丝，（在保险丝架上）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）A2 -正极连接点（15号火线），在仪表板线束内A17 -连接点（61），在仪表板线束内A20 -连接点（15a），在仪表板线束内501A -螺栓连接点2（30B号火线），在继电器板T1-单针插头，在发动机缸体的右侧，蓝色上①-接地点，蓄电池至车身②-接地点，变速器至车身二、发动机操纵单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图G2-发动机温度传感器T10e-10针插头，橙色，在发动机室中的控制单元G40-凸轮轴位置传感器（霍尔传感器）G62-发动机温度传感器（用于水温表）J220-发动机控制单元，在发动机室的防护罩内T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）防护罩内的左侧（4号位）T80-80针插头，在发动机室控制单元上A20 -连接点（15a火线），在仪表板线束内D52 -连接点，在仪表板线束内220 -接地连接点（传感器接地点），在发动机线束内3、发动机操纵单元、骨气门操纵部件、爆震传感器1和进气温度传感器（29-42）电路图F60-怠速开关G61-爆震传感器1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元，在发动机室的防罩内J338-节气门控制部件T3a-3针插头，在挡水隔板的左侧，绿色T8h-8针插头，在节气门控制部件上T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上V60-怠速稳定电机131 -接地连接点，在发动机室线束内（由12 分出）50A -螺钉连接点2（30B号火线），在继电器板上D101 -连接点1，在发动机室线束内4、发动机操纵单元、曲轴位置传感器（发动机转速传感器）和爆震传感器2（43-56）电路图G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3针插头，在挡水隔板的左侧，灰色T3c-3针插头，在挡水隔板的左侧，蓝色T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机室控制单元上12 -接地点，在发动机室内的左侧131 -接地连接点，在发动机室线束内（由12 分出）220 -接地连接点（传感器接地点），发动机室线束内130 -接地连接点，在发动机室线束内（由12 分出）五、发动机操纵单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图fJ17-燃油泵继电器（208），在继电器板上的4号位J220-发动机控制单元，在发动机室的防护罩内N30-喷油器，第1缸N31-喷油器，第2缸N32-喷油器，第3缸N33-喷油器，第4缸S234-保险丝，15A（在保险丝架上）T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）罩内的左侧，黑色（1号位）T80-80针插头，在发动机室控制单元上A86-连接点（50a），在仪表板线束内D95-连接点（喷油器），在发动机室线束内E30-连接点（87a），在发动机室线束内S3-6针插座，红色，在中央电器板处六、发动机操纵单元、氧传感器、活性碳罐电磁阀、可变途径进气管阀和凸轮轴调剂阀（可变进气门相位）（71-84）电路图J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A（在保险丝架上）T4-4针插头，黑色T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机控制单元上504 -螺栓连接点，（87F号火线），在继电器板上A27 -连接点（车速信号），在仪表板线束内A42 -连接点（燃油信号），在仪表板线束内A45 -接地连接点（转速信号），在仪表板线束内E30 -连接点(87a)，在发动机线束内7、发动机操纵单元、四个气缸的点火线圈、火花塞连接器和火花塞（85-98）电路图J220-发动机控制单元，在发动机室防护罩内N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线圈P-火花塞连接器Q-火花塞T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T80-80针插头，在发动机控制单元上130 -接地连接点，在发动机室线束内（由12分出）10 -接地点，发动机气缸盖上11 -接地点，发动机气缸盖上八、机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态传感器（99-112）电路图F1-机油压力开关G-燃油表传感器G4-燃油泵G22-里程表传感器，在变速器的左侧上F66-冷却液位开关传感器S228-保险丝（在保险丝架上）T3d-3针插头，在发动机室的左前侧T6c-6针插头，在左A柱处，蓝色（11号位）T10a-10针插头，在左A柱处，棕色（8号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）75B -接地点，在右后柱处131 -接地连接点，在发动机室线束内197 -接地连接点，在后线束内269 -接地连接点（传感器接地点）1，在仪表板线束内九、组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（113-126）电路图G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2-发电机充电指示灯K3-机油压力报警灯K28-冷却液温度/液位报警指示灯L75-数字显示照明灯T32a-32针插头，在组合仪表上，蓝色T32b-32针插头，在组合仪表上，绿色Y4-里程表A27 -连接点（车速信号），在仪表板线束内A42 -连接点（燃油信号），在仪表板线束内A45 -接地连接点（转速信号），在仪表板线束内第3节ABS防抱死制动系统电路图一、ABS操纵单元、车轮转速传感器（1-14）电路图D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制单元，在液压单元上J106-ABS电磁阀的继电器S7-保险丝7，10A，在保险丝架上T2a-2针插头，在后座椅下T2b-2针插头，在右前车轮壳体内T2c-2针插头，在后座椅下T2d-2针插头，在左前轮壳体内T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上A2 -正极连接点（15号火线），在仪表板线束二、ABS操纵单元、ABS液压泵、电磁阀等（15-28）电路图J104-ABS控制单元，在液压单元上J105-ABS液压泵继电器N133-右后ABS进油阀N134-左后ABS进油阀N135-右后ABS出油阀N136-左后ABS出油阀T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上V39-ABS液压泵A89 -连接点（54），在仪表板线束内（制动灯开关）22 -接地点，近液压泵处3、ABS操纵单元、ABS警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS的警告灯K118-制动系统警告灯N99-右前ABS进油阀N100-右前ABS出油阀N101-左前ABS进油阀N102-左前ABS出油阀T10g-10针插头，灰色，在右A柱处（11号位）S53A-30A保险丝，在附加继电器板上S53B-30A保险丝，在附加继电器板上T10c-10针插头，紫色，在左A柱处（17号位）T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上501D –螺钉连接点2（30B号火线），在继电器板上A76 -连接点（K诊断线），在仪表板线束内A24 -连接点（制动系统监视信号），在仪表板线束内第4节自动变速器电控系统电路图一、自动变速器操纵单元、电磁阀电路图B-起动机E122-程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125-多功能开关G68-车速传感器1，在变速器顶部右边G69-骨气门电位计G93-变速器油温传感器，在变速器的扁状导线内J213-巡航系统操纵单元J217-自动变速器操纵单元，在右边座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯N88~N94-电磁阀1~电磁阀7 N110-换档锁止电磁阀，在换档杆上二、用于自动变速器的操纵器、骨气门电位计、发动机转速传感器电路图3、自动变速器操纵器、选择区域显示、程序开关电路图第5节平安气囊系统电路图一、平安气囊操纵单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T10p-10针插头，黄色，在右A柱处（5号位）T4-4针插头，黄/紫色，在右A柱处T75-75针插头，在安全气囊控制单元上T32b-32针插头，绿色，在组合仪表上二、平安气囊操纵单元、前气囊气体发生器、螺旋型电缆连接器和平安气囊报警灯（15-28）电路图D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元K75-安全气囊报警灯，在组合仪表板上N95-气囊气体发生器，驾驶员侧N131-气囊气体发生器，右前侧T1a-单针插头，在右A柱处（A位）T2a-2针插头，黄色，在左A柱处T3-3针插头T4-4针插头，黄/紫色，在右A柱处T5c-5针插头，黄色，在转向管柱开关面板下T10p-10针插头，黄色，在右A柱处（5号位）T16-16针插头，在手制动杆附近，自诊断接口T23-23针插头，在舒适电子系统的控制单元上T32a-32针插头，蓝色，在组合仪表上T75-75针插头，在安全气囊控制单元上A2 -正极连接点（15号火线），在仪表板线束内A76 -连接点（K诊断线），在仪表板线束内A117 –连接点在底盘线束内。

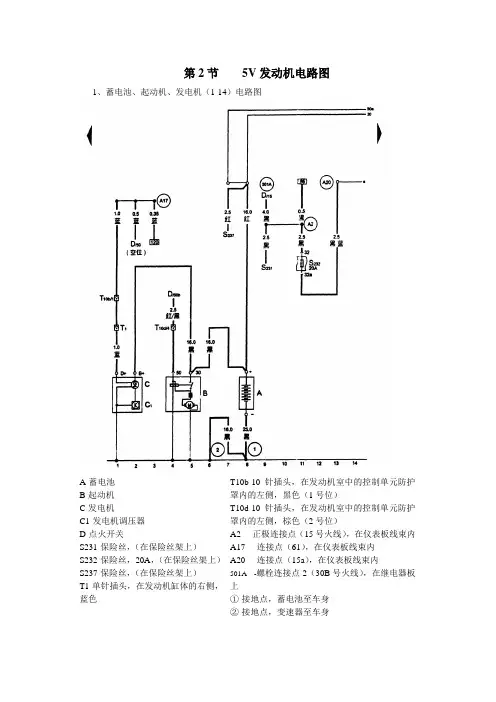

第14章2帕萨特B5全车电路图
第2节5V发动机电路图1、蓄电池、起动机、发电机（1-14）电路图A-蓄电池B-起动机C-发电机C1-发电机调压器D-点火开关S231-保险丝，（在保险丝架上）S232-保险丝，20A，（在保险丝架上）S237-保险丝，（在保险丝架上）T1-单针插头，在发动机缸体的右侧，蓝色T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）A2 -正极连接点（15号火线），在仪表板线束内A17 -连接点（61），在仪表板线束内A20 -连接点（15a），在仪表板线束内501A -螺栓连接点2（30B号火线），在继电器板上①-接地点，蓄电池至车身②-接地点，变速器至车身2、发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图G2-发动机温度传感器G40-凸轮轴位置传感器（霍尔传感器）G62-发动机温度传感器（用于水温表）J220-发动机控制单元，在发动机室的防护罩内T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩内的左侧（4号位）T80-80针插头，在发动机室控制单元上A20 -连接点（15a火线），在仪表板线束内D52 -连接点，在仪表板线束内220 -接地连接点（传感器接地点），在发动机线束内3、发动机控制单元、节气门控制部件、爆震传感器1和进气温度传感器（29-42）电路图F60-怠速开关G61-爆震传感器1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元，在发动机室的防罩内J338-节气门控制部件T3a-3针插头，在挡水隔板的左侧，绿色T8h-8针插头，在节气门控制部件上T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上V60-怠速稳定电机131 -接地连接点，在发动机室线束内（由12 分出）50A-螺钉连接点2（30B号火线），在继电器板上D101 -连接点1，在发动机室线束内4、发动机控制单元、曲轴位置传感器（发动机转速传感器）和爆震传感器2（43-56）电路图G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3针插头，在挡水隔板的左侧，灰色T3c-3针插头，在挡水隔板的左侧，蓝色T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机室控制单元上12 -接地点，在发动机室内的左侧131 -接地连接点，在发动机室线束内（由12 分出）220 -接地连接点（传感器接地点），发动机室线束内130 -接地连接点，在发动机室线束内（由12 分出）5、发动机控制单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图G70-空气质量计J17-燃油泵继电器（208），在继电器板上的4号位J220-发动机控制单元，在发动机室的防护罩内N30-喷油器，第1缸N31-喷油器，第2缸N32-喷油器，第3缸N33-喷油器，第4缸S234-保险丝，15A（在保险丝架上）T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T80-80针插头，在发动机室控制单元上A86-连接点（50a），在仪表板线束内D95-连接点（喷油器），在发动机室线束内E30-连接点（87a），在发动机室线束内S3-6针插座，红色，在中央电器板处6、发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管阀和凸轮轴调节阀（可变进气门相位）（71-84）电路图G39-氧传感器J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A（在保险丝架上）T4-4针插头，黑色T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机控制单元上504 -螺栓连接点，（87F号火线），在继电器板上A27 -连接点（车速信号），在仪表板线束内A42 -连接点（燃油信号），在仪表板线束内A45 -接地连接点（转速信号），在仪表板线束内E30 -连接点(87a)，在发动机线束内7、发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞（85-98）电路图J220-发动机控制单元，在发动机室防护罩内N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线圈P-火花塞连接器Q-火花塞T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T80-80针插头，在发动机控制单元上130 -接地连接点，在发动机室线束内（由12分出）10 -接地点，发动机气缸盖上11 -接地点，发动机气缸盖上8、机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态传感器（99-112）电路图F1-机油压力开关G-燃油表传感器G6-燃油泵G22-里程表传感器，在变速器的左侧上F66-冷却液位开关传感器S228-保险丝（在保险丝架上）T3d-3针插头，在发动机室的左前侧T6c-6针插头，在左A柱处，蓝色（11号位）T10a-10针插头，在左A柱处，棕色（8号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）75B -接地点，在右后柱处131 -接地连接点，在发动机室线束内197 -接地连接点，在后线束内269 -接地连接点（传感器接地点）1，在仪表板线束内9、组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（113-126）电路图G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2-发电机充电指示灯K3-机油压力报警灯K28-冷却液温度/液位报警指示灯L75-数字显示照明灯T32a-32针插头，在组合仪表上，蓝色T32b-32针插头，在组合仪表上，绿色Y4-里程表A27 -连接点（车速信号），在仪表板线束内A42 -连接点（燃油信号），在仪表板线束内A45 -接地连接点（转速信号），在仪表板线束内第3节ABS防抱死制动系统电路图1、ABS控制单元、车轮转速传感器（1-14）电路图D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制单元，在液压单元上J106-ABS电磁阀的继电器S7-保险丝7，10A，在保险丝架上T2a-2针插头，在后座椅下T2b-2针插头，在右前车轮壳体内T2c-2针插头，在后座椅下T2d-2针插头，在左前轮壳体内T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上A2 -正极连接点（15号火线），在仪表板线束2、ABS控制单元、ABS液压泵、电磁阀等（15-28）电路图J104-ABS控制单元，在液压单元上J105-ABS液压泵继电器N133-右后ABS进油阀N134-左后ABS进油阀N135-右后ABS出油阀N136-左后ABS出油阀T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上V39-ABS液压泵A89 -连接点（54），在仪表板线束内（制动灯开关）22 -接地点，近液压泵处3、ABS控制单元、ABS警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS的警告灯K118-制动系统警告灯N99-右前ABS进油阀N100-右前ABS出油阀N101-左前ABS进油阀N102-左前ABS出油阀T10g-10针插头，灰色，在右A柱处（11号位）S53A-30A保险丝，在附加继电器板上S53B-30A保险丝，在附加继电器板上T10c-10针插头，紫色，在左A柱处（17号位）T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上501D –螺钉连接点2（30B号火线），在继电器板上A76 -连接点（K诊断线），在仪表板线束内A24 -连接点（制动系统监视信号），在仪表板线束内第4节自动变速器电控系统电路图1、自动变速器控制单元、电磁阀电路图B-起动机E122-程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125-多功能开关G68-车速传感器1，在变速器顶部右侧G69-节气门电位计G93-变速器油温传感器，在变速器的扁状导线内J213-巡航系统控制单元J217-自动变速器控制单元，在右侧座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯N88~N94-电磁阀1~电磁阀7 N110-换档锁止电磁阀，在换档杆上2、用于自动变速器的控制器、节气门电位计、发动机转速传感器电路图3、自动变速器控制器、选择区域显示、程序开关电路图第5节安全气囊系统电路图1、安全气囊控制单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T10p-10针插头，黄色，在右A柱处（5号位）T4-4针插头，黄/紫色，在右A柱处T75-75针插头，在安全气囊控制单元上T32b-32针插头，绿色，在组合仪表上2、安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯（15-28）电路图D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元K75-安全气囊报警灯，在组合仪表板上N95-气囊气体发生器，驾驶员侧N131-气囊气体发生器，右前侧T1a-单针插头，在右A柱处（A位）T2a-2针插头，黄色，在左A柱处T3-3针插头T4-4针插头，黄/紫色，在右A柱处T5c-5针插头，黄色，在转向管柱开关面板下T10p-10针插头，黄色，在右A柱处（5号位）T16-16针插头，在手制动杆附近，自诊断接口T23-23针插头，在舒适电子系统的控制单元上T32a-32针插头，蓝色，在组合仪表上T75-75针插头，在安全气囊控制单元上A2 -正极连接点（15号火线），在仪表板线束内A76 -连接点（K诊断线），在仪表板线束内A117 –连接点在底盘线束内。
第14章3上海帕萨特B5轿车全车电路图
第6节舒适系统电路图1、驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关（1-14）电路图E39-后电动摇窗机锁止开关E40-左前电动摇窗机开关E53-左前电动摇窗机开关（驾驶员控制）E55-右后电动摇窗机开关（驾驶员控制）E81-右前电动摇窗机开关（驾驶员控制）E150-车内中央闭锁开关（驾驶员控制）J386-驾驶员侧车门控制单元L53-摇窗机开关指示灯泡S37-电动摇窗机保险丝，在8位置继电器架上T10L-10针插头，黑色，在左A柱处（2号位）T16b-16针插头T29a-29针插头V147-驾驶员侧电动摇窗机马达W3 -连接线（30a线），在后线束内502 -螺栓连接点（30A号火线），在继电器板上2、驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”警告灯（15-28）电路图F220-驾驶员侧的闭锁控制单元K133-中央闭锁系统（带安全功能）的警告指示灯T8c-8针插头，黑色，在驾驶员侧的闭锁单元上W31-左前门灯T10 L-10针插头，黑色，在左A柱处（2号位）44A -左A柱接地点R14 -连接线，在驾驶员侧车门线束内W29 -CAN总线的A线（高位），在底盘线束内W30 -CAN总线的B线（低位），在底盘线束内86 -接地连接线，在后线束内205 -接地连接线，在驾驶员侧车门线束内3、驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器（29-42）电路图E43-后视镜调节开关E48-后视镜调节转换开关L78-后视镜调节开关照明灯E10e-10针插头，在后视镜调节开关上E10L-10针插头，黑色，在左A柱处（2号位）T12-12针插头V17-驾驶员侧后视镜调节马达V121-驾驶员侧后视镜复位马达V149-驾驶员侧后视镜调节马达Z4-驾驶员侧后侧镜加热器R27 -连接线，在驾驶员侧车门线束内W20 -连接线，（30a），在后线束内4、左后车门控制单元、闭锁单元及左右电动摇窗机（43-56）电路图E52-左后电动摇窗机开关F222-左后闭锁控制单元（图中开关处于车门打开的位置）J388-左后车门控制单元L53-摇窗机开关指示灯泡T5e-5针插头T6e-6针插头T8t-8针插头，黑色，在左B处T18a-18针插头V26-左后电动摇窗机马达W33-左后门灯57A -左B柱接地点R31 -连接线，在左后车门线束内5、右前车门控制单元、闭锁单元及右前门灯（57-70）电路图F221-右前闭锁控制单元J387-右前车门控制单元S14-14号保险丝，10A，在保险丝架上S38-38号保险丝，15A，在保险丝架上T8d-8针插头，蓝色，在右前闭锁单元上T10f-10针插头，蓝色，在左A柱处（6号位）T10w-10针插头，黑色，在右A柱处（3号位）T29b-29针插头W32-右前门灯43A -右A柱接地点500B –螺栓连接点（30c号火线），在继电器板上A32 -连接线，在仪表板线束内R29 -连接线，在右前车门线束内206 -接地连接线，在右前线束内6、右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器（71-84）电路图E107-电动摇窗机开关（在右前车门上）E53-摇窗机开关指示灯泡T5f-5针插头，在电动摇窗机开关上T10w-10针插头，黑色，在右A柱处（3号位）T12a-12针插头，黑色V25-右前后视镜调节马达V122-右前后视镜复位马达V148-右前电动摇窗机马达V150-右前后视镜调节马达Z5-右前后视镜加热器R36 -连接线，在右前车门线束内7、右后车门控制单元、闭锁单元、右后电动摇窗机及右后门灯（85-98）电路图E54-右后电动摇窗机开关F223-右后闭锁控制单元J389-右后车门控制单元L53-摇窗机开关指示灯泡T5g-5针插头，在右后电动摇窗机开关上T6f-6针插头，在右后闭锁控制单元上T8u-8针插头，黑色，在右B柱处T18b –18针插头，在右后车门闭锁单元上V27-右后电动摇窗机马达W34-右后门灯75A -右B柱接地点R32 -连接线，在右车门后线束内W3 -连接线（a线），在后线束内W20 -连接线（30a号火线），在后线束内8、前车内顶灯、阅读灯及遮阳板和化妆镜照明灯（99-112）电路图F147-驾驶员侧化妆镜照明灯接触开关F148-右前化妆镜照明灯接触开关T10o –10针插头，淡绿色，在左A柱处（3号位）W-车内顶灯W11-左后阅读灯W12-右后阅读灯W14-右前化妆镜照明灯W20-驾驶员侧化妆镜照明灯R4 -连接线，在车内灯/车门接触开关线束内R6 -连接线，在车内灯线束内W36 –连接线（30a），在底盘线束内44 -左A柱接地点128 -接地连接线，在车内灯线束内9、舒适电子中央控制单元、行李箱照明灯（113-126）电路图E5-行李箱照明灯开关J285-组合仪表控制单元J393-舒适电子中央控制单元T10f-10针插头，蓝色，在左A柱处（6号位）T23-23针插头，在舒适电子中央控制单元上W3-行李箱照明灯A27 -至转速信号线，在仪表板线束内57B -左B柱处接地点W19 -连接点（行李箱照极），在后线束内W29 -（CAN1）-CAN总线的A线，在底盘线束内W30 -（CAN2）-CAN总线的B线，在底盘线束内W36 -连接线（30a），在底盘线束内46-舒适系统接地点，左侧搁脚空间接地点87 -接地连接点，在左后线束内（57B分出）196 -接地接点，在左后线束内（57B分出）10、舒适电子中央控制单元、行李箱盖闭锁装置（127-140）电路图F15-后风窗加热开关F218-行李箱盖中央闭锁开关T6c-6针插头，在左A柱处（11号位）T10f-10针插头，蓝色，在左A柱处（6号位）T10L-10针插头，黑色，在左A柱处（2号位）T10o-10针插头，淡绿色，在左A柱处（3号位）T23-23针插头，在舒适电子中央控制单元上V53-用于中央闭锁的行李箱盖马达Z1-后风窗加热器D-点火开关S6-保险丝6，5AA2 -正板连接线，在仪表板线束内A82 -风窗加热连接线，在仪表板线束内196 -接地连接点，在左后线束内（由57B分出）11、舒适电子中央控制单元、加油盖遥控开启开关（141-154）电路图D-点火开关L104-摇控闭锁开启开关的照明灯R-收放机T8-8针插头，在收放机上T1a-单针插头（安全气囊信号），棕色，左右A柱处的A位T10f-10针插头，蓝色，在左A柱处（6号位）T10o-10针插头，淡绿色，在左A柱处（3号位）V155-油箱盖开启马达E204-油箱盖开启开关A21 -连接线，在仪表板线束内A76 -至K线A117 -连接点，在底盘线束内T4 -4针插头，黄色75B -右B柱处接地点W38 -连接线（58d），在地板线束内86 -接地连接点，在左后线束内（由44A分出）197 -在右后线束内（由75B分出）第7节空调系统电路图1、新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀（1-15）电路图E9-新鲜空气鼓风机开关E35-空调开关E184-新鲜空气和循环空气开关F38-环境温度开关（小于等于5℃）K84-空调警告灯K114-新鲜空气和循环空气开关警告灯L16-新鲜空气控制照明灯N24-带保险丝的新鲜空气鼓风机串联电阻S225-保险丝，在保险丝架上S236-保险丝，在保险丝架上T4a-4针插头，在串联电阻上T8a-8针插头，在新鲜空气和循环空气开关上T9a-9针插座，在中央电器板上，红色，接393继电器T6g-6针插头，在新鲜空气鼓风机开关上V2-新鲜空气鼓风机V154-新鲜/循环空气板定位马达A19 -连接点（58d），在仪表板线束内A36 -连接点（75a），在仪表板线束内A80 -连接点（X），在仪表板线束内135-接地连接点，在仪表板线束内（由30 分出）503 -螺钉连接点，（75x火线），在继电器板上2、空调控制单元、空调电磁离合器和环境温度传感器（16-29）电路图G17-环境温度传感器J220-发动机控制单元J285-组合仪表的控制单元J314-空调切断控制单元，在13位置继电器架上的4号位（398继电器）N25-空调电磁离合器T2a-2针插头T10k –10针插头，灰色，在左A柱处（14号位）T（16+3）-19针插头，在发动机室的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上T32b-32针插头，绿色，在仪表板线束内A36 -连接点（75x火线），在仪表板线束内A73 -连接点（环境温度表），在仪表板线束内A79 -连接点（过热灯开关），在仪表板线束内135 -接地连接点，在仪表板线束内（由30 分出）3、锁止二极管、风扇继电器（30-43）电路图E15-后风窗加热开关J26-散热风扇继电器，在13位置继电器板上1号位上（373继电器）J28-过热/空调锁止二极管J220-发动机控制单元S14-14号保险丝，10A，在保险丝架上T6-6针插座，黑色，在右B柱边上（不挂在上面）T6h-6针插头，黑色，在后风窗加热开关上T10d-10针插头，棕色，在发动机室防护罩内的左侧（2号位）T10k-10针插头，灰色，在左A柱处（14号位）T（16+3）-19针插头，橙/红色，在发动机室防护罩内（3号位）T80-80针插头，在发动机控制单元上T9b-9针插座，在中央电器板上，棕色（空位）A32 -正极连接线（30），在仪表板线束内A64 -连接点（转速信号），在仪表板线束内A105 -连接点（转速信号）2，在仪表板线束内500B -螺栓连接点（30c号火线），在继电器板上30-接地点，在继电器板附近（左A柱）81-接地连接点，在仪表板线束内（由30 分出）135 -接地连接点，在仪表板线束内（由30 分出）4、空调压力开关、风扇热敏开关、风扇继电器和风扇（44-57）电路图F18-散热风扇热敏开关F129-空调压力开关J279-散热风扇1档速度继电器（红色）在附加继电器架上（214继电器）J280-散热风扇2档速度继电器（棕色）在附加继电器架上（370继电器）N39-散热风扇的串联电阻S42-保险丝，40A，黄色，在附加继电器架上S51-保险丝，5A，红色，在附加继电器架上T2b-2针插头，在发动机室的左前侧T4-4针插头，在发动机室的左前侧T10k-10针插头，灰色在左A柱处（14号位）V7-散热风扇32 -接地点，在继电器板边上（在A柱）127 -接地连接点，在空调压缩机线束内501c 螺栓连接点2（30B号火线），在继电器板上503 -螺栓连接点（75x火线），在继电器板上第8节收放机电路图1、收放机（1-14）电路图D-点火开关J285-组合仪表的控制单元R-收放机R11-天线R24-天线放大器S237-保险丝，20A，在保险丝架上T1-单针插头T8-8针插头，黑色，在收放机上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上A21 -连接线（86s），在仪表板线束内A23 -连接线（30s），在仪表板线束内A60 -连接点（转速信号），在组合仪表线束内45 -接地连接点，在仪表板下的中央左侧501A -螺栓连接点2（30B号火线），在继电器板上R-收放机R21-左前扬声器，在左前车门上R23-右前扬声器，在右前车门上T4-4针插头，黑色，在右A柱处T4a -4针插头，黑色，在右A柱处T4b-4针插头，黑色，在右A柱处T4c-4针插头，黑色，在右A柱处T8-8针插头，黑色，在收放机上（电源）T8a-8针插头，棕色，在收放机上（输出）T8c-8针插头，黑色，在左A柱处（4号位）T8d-8针插头，黑色，左右A柱处（7号位）A19 -连接线（58d），在仪表板线束内A76 -连接线（K诊断线），在仪表板线束内R-收放机R15-左后扬声器，在左后车门上R17-右后扬声器，在右后车门上T4-4针插头，黑色，在右A柱处T4b-4针插头，黑色，在左A柱处T6f-6针插头，红色，在左B柱处T6d-6针插头，红色，在右B柱处T8a-8针插头，棕色，在收放机上（输出）T8c-8针插头，黑色，在左A柱处（4号位）T8d-8针插头，黑色，左右A柱处（7号位）附录2、中央电器板 （1）正面（2）反面 53B 30A 红色4240A 红色515A棕色3130A 绿色53A 30A 红色4、左A 柱T2a 黄色6、右T4 黄/紫色8、保险丝架S2-10A S4-5A S5-10A S6-5A S7-10A S12-10A S13-10A S14-10A S15-10A S18-10A S19-10 S20-15A S21-15A S22-5A S23-5A S24-25A S25-30A S26-30A S28-20A S29-20A S31-15A S32-20A S33-15A S34-15A S36-15A S37-20A S38-15A S39-15A S40-25A。
帕萨特B5全车电路图(传感器)
第2 节5V 发动机电路图A-蓄电池T10b-10 针插头，在发动机室中的控制单元防护B-起动机罩内的左侧，黑色（1 号位）C-发电机T10d-10 针插头，在发动机室中的控制单元防护C1-发电机调压器罩内的左侧，棕色（2 号位）D-点火开关A2 -正极连接点（15 号火线），在仪表板线束内S231-保险丝，（在保险丝架上）A17 -连接点（61），在仪表板线束内S232-保险丝，20A ，（在保险丝架上）A20 -连接点（15a），在仪表板线束内S237-保险丝，（在保险丝架上）501A -螺栓连接点2（30B 号火线），在继电器板T1-单针插头，在发动机缸体的右侧，上蓝色①-接地点，蓄电池至车身②-接地点，变速器至车身1、蓄电池、起动机、发电机（1-14）电路图2、发动机控制单元、 点火系统、 发动机温度传感器和凸轮轴位置传感器 （霍尔传感器） 15-28）电路图T10e-10 针插头， 橙色，在发动机室中的控制单元 防护罩内的左侧（ 4 号位） T80-80 针插头，在发动机室控制单元上 A20 D52 220 束内G2-发动机温度传感器G40-凸轮轴位置传感器 （霍尔传感器）G62-发动机温度传感器 （用于水温表）J220-发动机控制单元，在发动机室的 防护罩内T10b-10 针插头，在发动机室中的控制单元防护罩内的左侧，黑色（ 1 -连接点（ 15a 火线），在仪表板线束内 -连接点，在仪表板线束内 - 接地连接点（传感器接地点） ，在发动3、发动机控制单元、节气门控制部件、爆震传感器 1 和进气温度传感器（ 29-42 ）电路T10d-10 针插头， 在发动机室中的控制单元防护 罩内的左侧，棕色（ 2 号位） T （16+3 ）-19 针插头，橙 /红色，在发动机室中 的控制单元防护罩内（ 3 号位） T80-80 针插头，在发动机控制单元上 V60- 怠速稳定电机 131 -接地连接点，在发动机室线束内（由 12 分出）50A -螺钉连接点 2（ 30B 号火线），在继电器 板上 D101 -连接点 1，在发动机室线束内F60-怠速开关G61-爆震传感器 1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元， 在发动机室的防 罩内 J338-节气门控制部件 T3a-3 针插头，在挡水隔板的左侧，绿色T8h-8 针插头，在节气门控制部件上T10b-10 针插头，在发动机室中的控制单元防护罩内的左侧，黑色（ 1 号位）4、发动机控制单元、曲轴位置传感器（发动机转速传感器）和爆震传感器电路图2（43-56）G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3 针插头，在挡水隔板的左侧，灰色T3c-3 针插头，在挡水隔板的左侧，蓝色T10d-10 针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2 位）T80-80 针插头，在发动机室控制单元上12131出）220束内130出）-接地点，在发动机室内的左侧- 接地连接点，在发动机室线束内（由12分-接地连接点（传感器接地点），发动机室线- 接地连接点，在发动机室线束内（由12分5、发动机控制单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图G70-空气质量计J17-燃油泵继电器（208），在继电器板上的4 号位J220-发动机控制单元，在发动机室的防护罩内N30- 喷油器，第1 缸N31- 喷油器，第2 缸N32- 喷油器，第3 缸N33- 喷油器，第4 缸S234-保险丝，15A （在保险丝架上）T10e-10 针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4 号位）T10b-10 针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1 号位）T80-80 针插头，在发动机室控制单元上A86- 连接点（50a），在仪表板线束内D95- 连接点（喷油器），在发动机室线束内E30-连接点（87a），在发动机室线束内S3-6 针插座，红色，在中央电器板处6、发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管阀和凸轮轴调节阀可变进气门相位）（71-84）电路图T10b-10 针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1 号位）T10d-10 针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2 号位）T80-80 针插头，在发动机控制单元上504 -螺栓连接点，（87F 号火线），在继电器板上A27 -连接点（车速信号），在仪表板线束内A42 -连接点（燃油信号），在仪表板线束内A45 -接地连接点（转速信号），在仪表板线束内G39-氧传感器J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A （在保险丝架上）T4-4 针插头，黑色T10e-10 针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4 号位）5、发动机控制单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图E30 -连接点（87a），在发动机线束内7、发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞（ 85-98）电路图T10e-10 针插头，在发动机室中的控制单元防护罩内的左侧，橙色（ 4 号位）T80-80 针插头，在发动机控制单元上130 -接地连接点，在发动机室线束内 （由 12 分出）10 -接地点，发动机气缸盖上11 -接地点，发动机气缸盖上J220-发动机控制单元，在发动机室防 N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线F1-机油压力开关G-燃油表传感器G4-燃油泵G22-里程表传感器，在变速器的左侧上 F66-冷却液位开关传感器 S228-保险丝（在保险丝架上）T3d-3 针插头，在发动机室的左前侧 T6c-6 针插头， 在左 A 柱处， 蓝色（11 号位）T10a-10 针插头，在左 A 柱处，棕色 （8 号位）8、机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态 传感器（ 99-112）电路图 T10b-10 针插头，在发动机室中的控制单元防护 罩内的左侧，黑色（ 1 号位） T10d-10 针插头，在发动机室中的控制单元防护 罩内的左侧，棕色（ 2 号位） 75B -接地点，在右后柱处131 - 接地连接点，在发动机室线束内197 -接地连接点，在后线束内 269 -接地连接点（传感器接地点） 1，在仪表板 线束内9、组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（ 113-126） 电路图L75-数字显示照明灯 T32a-32 针插头，在组合仪表上，蓝色 T32b-32 针插头，在组合仪表上，绿色 Y4-里程表 A27 -连接点（车速信号） ，在仪表板线束内 A42 -连接点（燃油信号） ，在仪表板线束内 A45 -接地连接点 （转速信号） ，在仪表板线束内G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2- 发电机充电指示灯K3-机油压力报警灯K28- 冷却液温度 /液位报警指示灯第 3 节ABS 防抱死制动系统电路图1、ABS 控制单元、车轮转速传感器（1-14）电路图T2a-2 针插头，在后座椅下 T2b-2 针插头，在右前车轮壳体内 T2c-2 针插头，在后座椅下 T2d-2 针插头，在左前轮壳体内 T10n-10 针插头，橙色，在左 A 柱处（ 15 号位）T25-25 针插头，在 ABS 控制单元上 A2 -正极连接点（ 15 号火线），在仪表板线束D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS 控制单元，在液压单元上 J106-ABS 电磁阀的继电器S7-保险丝 7，10A ，在保险丝架2、 ABS 控制单元、 ABS 液压泵、电磁阀等（ 15-28）电路图T10n-10 针插头，橙色，在左 A 柱处（ 15 号位）T25-25 针插头，在 ABS 控制单元上 V39-ABS 液压泵 A89 -连接点 （ 54），在仪表板线束内 （制动灯开 关） 22 -接地点，近液压泵处J104-ABS 控制单元，在液压单元上 J105-ABS 液压泵继电器N133- 右后 ABS 进油阀N134- 左后 ABS 进油阀N135- 右后 ABS 出油阀N136- 左后 ABS 出油阀3、ABS 控制单元、ABS 警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS 控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS 的警告灯K118-制动系统警告灯N99- 右前ABS 进油阀N100- 右前ABS 出油阀N101- 左前ABS 进油阀S53A-30A 保险丝，在附加继电器板上S53B-30A 保险丝，在附加继电器板上T10c-10 针插头，紫色，在左A 柱处（17 号位）T10n-10 针插头，橙色，在左A 柱处（15 号位）T25-25 针插头，在ABS 控制单元上T32a-32 针插头，蓝色，在组合仪表上T32b-32 针插头，绿色，在组合仪表上501D –螺钉连接点2（30B 号火线），在继电N102- 左前ABS 出油阀A76T10g-10 针插头，灰色，在右A 柱处A24（11 号位）束内-连接点（K 诊断线），在仪表板线束内-连接点（制动系统监视信号），在仪表板第 4 节自动变速器电控系统电路图1、自动变速器控制单元、电磁阀电路图B-起动机E122- 程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125- 多功能开关G68-车速传感器1，在变速器顶部右侧G69-节气门电位计G93- 变速器油温传感器，在变速器的扁状导线内J213-巡航系统控制单元J217-自动变速器控制单元，在右侧座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16- 左倒车灯M17-右倒车灯N88~N94-电磁阀1〜电磁阀7 NllO-换档锁止电磁阀，在换档杆上2、用于自动变速器的控制器、节气门电位计、发动机转速传感器电路图⅛. r -------- -------------B20購明训莉胖开矣相仪農TIC抽头连接件，1极.疾饉电器盘J6G28-⅛⅛机转兰f⅜戀黑G6A节气仃电位器( 00518-2212)Tle-⅞&头连接佬，1战.在堆电蛊盘后Tlf-⅛⅛连接件，IftL在堆电器盘疳J21?-自动茂連措控制黑*在配电盘右F方丁血-插头连钱件，3极.G砧旁LlO-IBL电盘接头照明灯L39-耐热后巒开关照朗灯L54-照明灯/灯扩展调节器351-保险丝Tlb-播头逹楼件,1极, 在堆赴器盘后(谴航控制系統)T3b-⅛头连接件，3极*在配电建右后TlO-M头连接件，W极，在配电盘右后T28-⅛⅛⅛⅛件，28⅛t,配电盘接头矣T38-⅛头连接件，甥极.在J217⅛ f⅛-Ξt⅞连椅(5Kb) ⅛-⅛r⅛f空气凤覇导支路上3、自动变速器控制器、选择区域显示、程序开关电路图r ・⅛nff X IJ}∣7-A√fd*WMS^ ⅛EI■. t & F⅛κ,'i ・⅛⅜⅛fl^W∙ld i« -HfffFF π Sflr rrI r H Cf17* A^t*P≡fl*∣*⅛ -左酬疋灯MiIa 灯IrnS∙m* —CK∏M-4]∏) T∣β-*.⅛4**fc]«.事■电l>-*⅛*β⅛. ■ MM ii∙nf->A⅛afl-i 2<. ⅛MA ftΛ‰ V⅛-∙A<*⅜i HL *K*tΛJ⅛ T3fc *14.吕理fk 恵ff j∙盒右區E <*. 4n⅛Ti e Frifr1⅜i tt 4∣∣22<∏H∣⅛⅝41⅜. IalL 曲Jt电■右启TM *⅝∣r*⅜. W<∏∣τ⅛ V5-<*V*1 承@-**A・ttι-*⅛◎氓H J I-IIn . t第 5 节安全气囊系统电路图1、安全气囊控制单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T4-4 针插头，黄/紫色，在右A 柱处T10p-10 针插头，黄色，在右A 柱处（5 号T75-75 针插头，在安全气囊控制单元上位）T32b-32 针插头，绿色，在组合仪表上2、安全气囊控制单元、 前气囊气体发生器、 螺旋型电缆连接器和安全气囊报警灯 （ 15-28） 电路图T3-3 针插头 T4-4 针插头，黄 /紫色，在右 A 柱处 T5c-5 针插头，黄色，在转向管柱开关面板下 T10p-10 针插头，黄色，在右 A 柱处（ 5 号位） T16-16 针插头，在手制动杆附近，自诊断接口 T23-23 针插头，在舒适电子系统的控制单元上T32a-32 针插头，蓝色，在组合仪表上T75-75 针插头，在安全气囊控制单元上A2 -正极连接点（ 15 号火线），在仪表板线束内A76 -连接点（ K 诊断线），在仪表板线束内 A117–连接点在底盘线束内 D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元 K75-安全气囊报警灯，在组合仪表板 上 N95-气囊气体发生器，驾驶员侧 N131-气囊气体发生器，右前侧 T1a-单针插头，在右 A 柱处（ A 位） T2a-2 针插头，黄色，在左 A 柱处。
PASSAT B5 整车电路图(1.8L,1.8T,1,9L,2.0L)
修理手册--E:\TEIS\Material\Temp\0307200404E\48\48-06.htm
file:///E|/常用资料/上海大众 电路图集/帕萨特B5-整车电路图/48/48-06.htm2005-9-26 17:48:58 完成
修理手册--E:\TEIS\Material\Temp\0307200404E\49\49-01.htm
file:///E|/常用资料/上海大众 电路图集/帕萨特B5-整车电路图/50/50-04.htm2005-9-26 18:01:12 完成
修理手册--E:\TEIS\Material\Temp\0307200404E\50\50-05.htm
file:///E|/常用资料/上海大众 电路图集/帕萨特B5-整车电路图/50/50-05.htm2005-9-26 18:01:13 完成
修理手册--E:\TEIS\Material\Temp\0307200404E\46\46-02.htm
file:///E|/常用资料/上海大众 电路图集/帕萨特B5-整车电路图/46/46-02.htm2005-9-26 17:40:31 完成
修理手册--E:\TEIS\Material\Temp\0307200404E\46\46-03.htm
修理手册--E:\TEIS\Material\Temp\0307200404E\49\49-09.htm
file:///E|/常用资料/上海大众 电路图集/帕萨特B5-整车电路图/49/49-09.htm2005-9-26 17:53:13 完成
修理手册--E:\TEIS\Material\Temp\0307200404E\49\49-10.htm
修理手册--E:\TEIS\Material\Temp\0307200404E\49\49-06.htm
第07章帕萨特轿车1电气元件位置图
第七章帕萨特轿车电气元器件位置与电气线路图第一节帕萨特轿车电气元器件位置图帕萨特轿车电气元器件位置如图7-1-1~图7-1-4所示。
图7-1-1 燃油喷射系统系统元件位置图（ANQ型发动机）l-冷却液温度传感器（G62） 2-凸轮轴调整阀（N208） 3-节气门控制部件（J338） 4-四针插接头（黑色为λ传感器G39） 5-三针插接头（灰色为发动机转速传感器G28） 6-三针插接头（绿色为爆震传感器G61） 7-三针插接头（兰色为爆震传感器G66） 8-发动机控制单元ECU（J220） 9-发动机转速传感器（G28） 10-2号爆震传感器（G66） 11-进气歧管切换阀（N156） 12-进气温度传感器（G42） 13-l号爆震传感器插接器（G61） 14-霍尔传感器（G40） 15-喷油器（N30～N33） 16-燃油压力调节器 17-点火线圈（N128） 18-氧传感器（G39） 19-接地连接线 20-热膜式空气流量计（G70） 21-活性炭罐电磁阀（N80）图7-1-2自动变速箱主要电气元件布置示意图图7-1-3 ABS系统元件安装位置示意图1-ABS的液压单元（N55） 2-ABS控制单元（J104） 3-ABS/EDS或具有ASR的ABS/EDS液压单元（N55） 4-ABS/EDS或具有ASR的ABS/EDS控制单元（J104） 5-ASR的信号灯（K86）6-制动装置的信号灯（K118） 7-ABS的信号灯（K47） 8-制动灯开关（F） 9-诊断接口10-前左、前右传感器齿圈 11-前右/左转速传感器（G45/G47） 12-后右/左转速传感器（G44/G46） 13-后右和左转速传感器齿圈图7-1-4 舒适系统控制单元安装位置图。
第14章3上海帕萨特B5轿车全车电路图
第6节舒适系统电路图1、驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关（1-14）电路图E39-后电动摇窗机锁止开关E40-左前电动摇窗机开关E53-左前电动摇窗机开关（驾驶员控制）E55-右后电动摇窗机开关（驾驶员控制）E81-右前电动摇窗机开关（驾驶员控制）E150-车内中央闭锁开关（驾驶员控制）J386-驾驶员侧车门控制单元L53-摇窗机开关指示灯泡S37-电动摇窗机保险丝，在8位置继电器架上T10L-10针插头，黑色，在左A柱处（2号位）T16b-16针插头T29a-29针插头V147-驾驶员侧电动摇窗机马达W3 -连接线（30a线），在后线束内502 -螺栓连接点（30A号火线），在继电器板上2、驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”警告灯（15-28）电路图F220-驾驶员侧的闭锁控制单元K133-中央闭锁系统（带安全功能）的警告指示灯T8c-8针插头，黑色，在驾驶员侧的闭锁单元上W31-左前门灯T10 L-10针插头，黑色，在左A柱处（2号位）44A -左A柱接地点R14 -连接线，在驾驶员侧车门线束内W29 -CAN总线的A线（高位），在底盘线束内W30 -CAN总线的B线（低位），在底盘线束内86 -接地连接线，在后线束内205 -接地连接线，在驾驶员侧车门线束内3、驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器（29-42）电路图E43-后视镜调节开关E48-后视镜调节转换开关L78-后视镜调节开关照明灯E10e-10针插头，在后视镜调节开关上E10L-10针插头，黑色，在左A柱处（2号位）T12-12针插头V17-驾驶员侧后视镜调节马达V121-驾驶员侧后视镜复位马达V149-驾驶员侧后视镜调节马达Z4-驾驶员侧后侧镜加热器R27 -连接线，在驾驶员侧车门线束内W20 -连接线，（30a），在后线束内4、左后车门控制单元、闭锁单元及左右电动摇窗机（43-56）电路图E52-左后电动摇窗机开关F222-左后闭锁控制单元（图中开关处于车门打开的位置）J388-左后车门控制单元L53-摇窗机开关指示灯泡T5e-5针插头T6e-6针插头T8t-8针插头，黑色，在左B处T18a-18针插头V26-左后电动摇窗机马达W33-左后门灯57A -左B柱接地点R31 -连接线，在左后车门线束内5、右前车门控制单元、闭锁单元及右前门灯（57-70）电路图F221-右前闭锁控制单元J387-右前车门控制单元S14-14号保险丝，10A，在保险丝架上S38-38号保险丝，15A，在保险丝架上T8d-8针插头，蓝色，在右前闭锁单元上T10f-10针插头，蓝色，在左A柱处（6号位）T10w-10针插头，黑色，在右A柱处（3号位）T29b-29针插头W32-右前门灯43A -右A柱接地点500B –螺栓连接点（30c号火线），在继电器板上A32 -连接线，在仪表板线束内R29 -连接线，在右前车门线束内206 -接地连接线，在右前线束内6、右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器（71-84）电路图E107-电动摇窗机开关（在右前车门上）E53-摇窗机开关指示灯泡T5f-5针插头，在电动摇窗机开关上T10w-10针插头，黑色，在右A柱处（3号位）T12a-12针插头，黑色V25-右前后视镜调节马达V122-右前后视镜复位马达V148-右前电动摇窗机马达V150-右前后视镜调节马达Z5-右前后视镜加热器R36 -连接线，在右前车门线束内7、右后车门控制单元、闭锁单元、右后电动摇窗机及右后门灯（85-98）电路图E54-右后电动摇窗机开关F223-右后闭锁控制单元J389-右后车门控制单元L53-摇窗机开关指示灯泡T5g-5针插头，在右后电动摇窗机开关上T6f-6针插头，在右后闭锁控制单元上T8u-8针插头，黑色，在右B柱处T18b –18针插头，在右后车门闭锁单元上V27-右后电动摇窗机马达W34-右后门灯75A -右B柱接地点R32 -连接线，在右车门后线束内W3 -连接线（a线），在后线束内W20 -连接线（30a号火线），在后线束内8、前车内顶灯、阅读灯及遮阳板和化妆镜照明灯（99-112）电路图F147-驾驶员侧化妆镜照明灯接触开关F148-右前化妆镜照明灯接触开关T10o –10针插头，淡绿色，在左A柱处（3号位）W-车内顶灯W11-左后阅读灯W12-右后阅读灯W14-右前化妆镜照明灯W20-驾驶员侧化妆镜照明灯R4 -连接线，在车内灯/车门接触开关线束内R6 -连接线，在车内灯线束内W36 –连接线（30a），在底盘线束内44 -左A柱接地点128 -接地连接线，在车内灯线束内9、舒适电子中央控制单元、行李箱照明灯（113-126）电路图E5-行李箱照明灯开关J285-组合仪表控制单元J393-舒适电子中央控制单元T10f-10针插头，蓝色，在左A柱处（6号位）T23-23针插头，在舒适电子中央控制单元上W3-行李箱照明灯A27 -至转速信号线，在仪表板线束内57B -左B柱处接地点W19 -连接点（行李箱照极），在后线束内W29 -（CAN1）-CAN总线的A线，在底盘线束内W30 -（CAN2）-CAN总线的B线，在底盘线束内W36 -连接线（30a），在底盘线束内46-舒适系统接地点，左侧搁脚空间接地点87 -接地连接点，在左后线束内（57B分出）196 -接地接点，在左后线束内（57B分出）10、舒适电子中央控制单元、行李箱盖闭锁装置（127-140）电路图F15-后风窗加热开关F218-行李箱盖中央闭锁开关T6c-6针插头，在左A柱处（11号位）T10f-10针插头，蓝色，在左A柱处（6号位）T10L-10针插头，黑色，在左A柱处（2号位）T10o-10针插头，淡绿色，在左A柱处（3号位）T23-23针插头，在舒适电子中央控制单元上V53-用于中央闭锁的行李箱盖马达Z1-后风窗加热器D-点火开关S6-保险丝6，5AA2 -正板连接线，在仪表板线束内A82 -风窗加热连接线，在仪表板线束内196 -接地连接点，在左后线束内（由57B分出）11、舒适电子中央控制单元、加油盖遥控开启开关（141-154）电路图D-点火开关L104-摇控闭锁开启开关的照明灯R-收放机T8-8针插头，在收放机上T1a-单针插头（安全气囊信号），棕色，左右A柱处的A位T10f-10针插头，蓝色，在左A柱处（6号位）T10o-10针插头，淡绿色，在左A柱处（3号位）V155-油箱盖开启马达E204-油箱盖开启开关A21 -连接线，在仪表板线束内A76 -至K线A117 -连接点，在底盘线束内T4 -4针插头，黄色75B -右B柱处接地点W38 -连接线（58d），在地板线束内86 -接地连接点，在左后线束内（由44A分出）197 -在右后线束内（由75B分出）第7节空调系统电路图1、新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀（1-15）电路图E9-新鲜空气鼓风机开关E35-空调开关E184-新鲜空气和循环空气开关F38-环境温度开关（小于等于5℃）K84-空调警告灯K114-新鲜空气和循环空气开关警告灯L16-新鲜空气控制照明灯N24-带保险丝的新鲜空气鼓风机串联电阻S225-保险丝，在保险丝架上S236-保险丝，在保险丝架上T4a-4针插头，在串联电阻上T8a-8针插头，在新鲜空气和循环空气开关上T9a-9针插座，在中央电器板上，红色，接393继电器T6g-6针插头，在新鲜空气鼓风机开关上V2-新鲜空气鼓风机V154-新鲜/循环空气板定位马达A19 -连接点（58d），在仪表板线束内A36 -连接点（75a），在仪表板线束内A80 -连接点（X），在仪表板线束内135-接地连接点，在仪表板线束内（由30 分出）503 -螺钉连接点，（75x火线），在继电器板上2、空调控制单元、空调电磁离合器和环境温度传感器（16-29）电路图G17-环境温度传感器J220-发动机控制单元J285-组合仪表的控制单元J314-空调切断控制单元，在13位置继电器架上的4号位（398继电器）N25-空调电磁离合器T2a-2针插头T10k –10针插头，灰色，在左A柱处（14号位）T（16+3）-19针插头，在发动机室的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上T32b-32针插头，绿色，在仪表板线束内A36 -连接点（75x火线），在仪表板线束内A73 -连接点（环境温度表），在仪表板线束内A79 -连接点（过热灯开关），在仪表板线束内135 -接地连接点，在仪表板线束内（由30 分出）3、锁止二极管、风扇继电器（30-43）电路图E15-后风窗加热开关J26-散热风扇继电器，在13位置继电器板上1号位上（373继电器）J28-过热/空调锁止二极管J220-发动机控制单元S14-14号保险丝，10A，在保险丝架上T6-6针插座，黑色，在右B柱边上（不挂在上面）T6h-6针插头，黑色，在后风窗加热开关上T10d-10针插头，棕色，在发动机室防护罩内的左侧（2号位）T10k-10针插头，灰色，在左A柱处（14号位）T（16+3）-19针插头，橙/红色，在发动机室防护罩内（3号位）T80-80针插头，在发动机控制单元上T9b-9针插座，在中央电器板上，棕色（空位）A32 -正极连接线（30），在仪表板线束内A64 -连接点（转速信号），在仪表板线束内A105 -连接点（转速信号）2，在仪表板线束内500B -螺栓连接点（30c号火线），在继电器板上30-接地点，在继电器板附近（左A柱）81-接地连接点，在仪表板线束内（由30 分出）135 -接地连接点，在仪表板线束内（由30 分出）4、空调压力开关、风扇热敏开关、风扇继电器和风扇（44-57）电路图F18-散热风扇热敏开关F129-空调压力开关J279-散热风扇1档速度继电器（红色）在附加继电器架上（214继电器）J280-散热风扇2档速度继电器（棕色）在附加继电器架上（370继电器）N39-散热风扇的串联电阻S42-保险丝，40A，黄色，在附加继电器架上S51-保险丝，5A，红色，在附加继电器架上T2b-2针插头，在发动机室的左前侧T4-4针插头，在发动机室的左前侧T10k-10针插头，灰色在左A柱处（14号位）V7-散热风扇32 -接地点，在继电器板边上（在A柱）127 -接地连接点，在空调压缩机线束内501c 螺栓连接点2（30B号火线），在继电器板上503 -螺栓连接点（75x火线），在继电器板上第8节收放机电路图1、收放机（1-14）电路图D-点火开关J285-组合仪表的控制单元R-收放机R11-天线R24-天线放大器S237-保险丝，20A，在保险丝架上T1-单针插头T8-8针插头，黑色，在收放机上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上A21 -连接线（86s），在仪表板线束内A23 -连接线（30s），在仪表板线束内A60 -连接点（转速信号），在组合仪表线束内45 -接地连接点，在仪表板下的中央左侧501A -螺栓连接点2（30B号火线），在继电器板上R-收放机R21-左前扬声器，在左前车门上R23-右前扬声器，在右前车门上T4-4针插头，黑色，在右A柱处T4a -4针插头，黑色，在右A柱处T4b-4针插头，黑色，在右A柱处T4c-4针插头，黑色，在右A柱处T8-8针插头，黑色，在收放机上（电源）T8a-8针插头，棕色，在收放机上（输出）T8c-8针插头，黑色，在左A柱处（4号位）T8d-8针插头，黑色，左右A柱处（7号位）A19 -连接线（58d），在仪表板线束内A76 -连接线（K诊断线），在仪表板线束内R-收放机R15-左后扬声器，在左后车门上R17-右后扬声器，在右后车门上T4-4针插头，黑色，在右A柱处T4b-4针插头，黑色，在左A柱处T6f-6针插头，红色，在左B柱处T6d-6针插头，红色，在右B柱处T8a-8针插头，棕色，在收放机上（输出）T8c-8针插头，黑色，在左A柱处（4号位）T8d-8针插头，黑色，左右A柱处（7号位）附录2、中央电器板 （1）正面（2）反面 53B 30A 红色4240A 红色515A棕色3130A 绿色53A 30A 红色4、左A 柱T2a 黄色6、右T4 黄/紫色8、保险丝架S2-10A S4-5A S5-10A S6-5A S7-10A S12-10A S13-10A S14-10A S15-10A S18-10A S19-10 S20-15A S21-15A S22-5A S23-5A S24-25A S25-30A S26-30A S28-20A S29-20A S31-15A S32-20A S33-15A S34-15A S36-15A S37-20A S38-15A S39-15A S40-25A。
